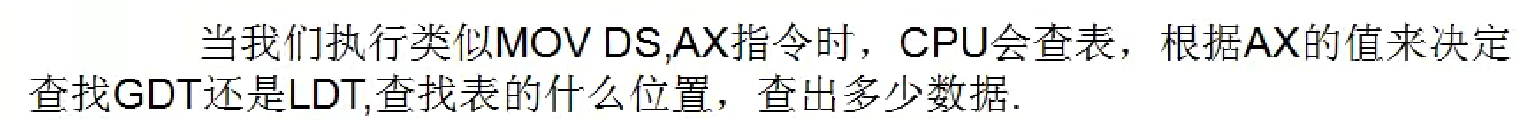

先介绍两张表，分别是全局描述符表GDT、局部描述符表LDT，全称分别是Global Descriptor Table和Local Descriptor Table。CPU查表，查哪张表、查什么位置、查多少数据都是由AX的值来决定的，所以AX的值是不能随便写的。LDT这张表在Windows中没有使用，所以我们做实验的时候主要是查GDT这张表。

这里我们还需要再记住一个寄存器——GDTR，这个寄存器里面存了两个值，一个值是GDT这张表在哪里，另一个值是这张表有多大。这里不要弄混：GDT是一张表，GDTR是一个寄存器，GDTR存储的是表的开始位置和长度。我们想要查看GDT这张表，那么就要先知道它在哪里，这里先记一下一个指令：

r gdtr

这里的r指令就是查看寄存器的意思，后面跟的就是寄存器的名字，这里的gdtr注意是48位不是96位的，48位中有32位存储的就是这张表在哪里。

看GDT这张表有多大，使用指令

r gdtl

gdtl实际上查看到也是gdtr这个寄存器，只是查看的是gdtr寄存器的另外一个值——16位的，指明的就是GDT这张表有多大。

再学习一个指令——dd指令

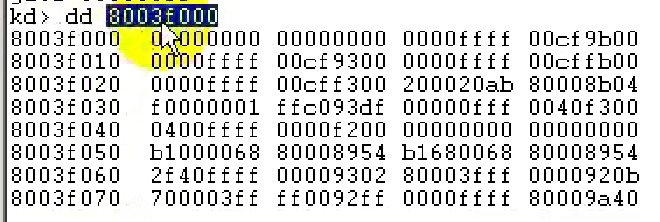

dd 8003f000

这个指令打印出来的结果中，左侧竖着的一列就是我们给出的打印出来的内存的地址，后面的四组就是里面的数据，为了方便显示所以一行显示了十六个字节，所以后面的十六个字节才是真正的数据。我们现在看到的这些数据就是GDT表里面的数据。

接下来介绍一个概念叫段描述符。

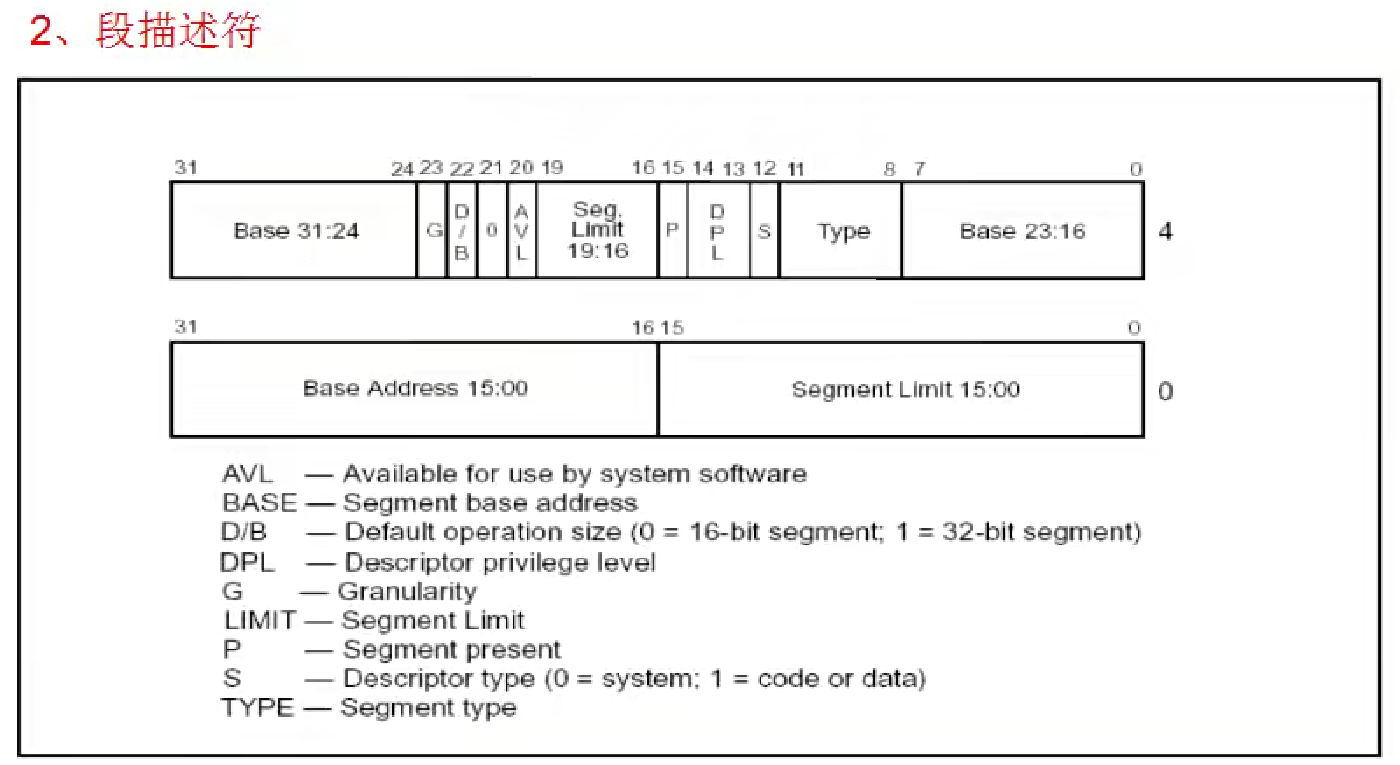

段描述符是什么意思呢？大家记得当我们执行MOV指令的时候，它要从下面这张表里面去查询数据

把查出来的数据（段寄存器有96位，但是我们只给了16位，那剩下的值就是从这张表里查出来然后放进去），查出来多少数据呢，每次从里面查询8个字节，因为GDT表里面存储的每个元素我们称之为段描述符。GDT是一张表，它里面存储的每一个元素被称为段描述符，每一个段描述符是多大呢？是8个字节。也就是说每隔两组就是一个段描述符，比如上面的 00000000 00000000是一个段描述符、0000ffff、00cf9b00是一个段描述符，以此类推，就是第一个、第二个、第三个......短描述符。

注意了这个表必须背会！可以不理解什么含义，但是必须背下来，否则后面讲的时候概念特别多越讲越乱就听不懂了。

这里再学习一个指令叫dq指令，我们知道dd指令后面的d是dword的意思，也就是查询出来的数据每四个字节为一组展示出来。那么dq就是qword，也就是八个字节为一组展示出来

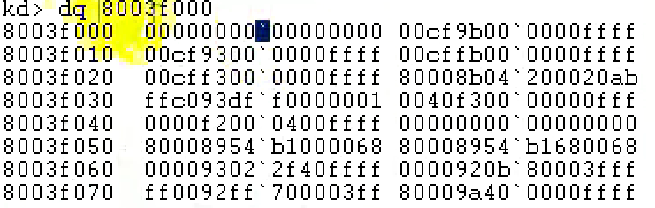

dq

如果用dq来查看，是把八个字节分为了一组（因为我们之前见过了段描述符是八个字节为一组的，所以以后再查看GDT表的时候，一般都用dq指令了），并且注意这里有一个符号`，这个符号的意思就是用作地址分隔符（模块限定符）。

我们用dq去查看某个地址的内存的时候，它会把高位放到前面，低位放到后面，和我们的小端存储是一样的。

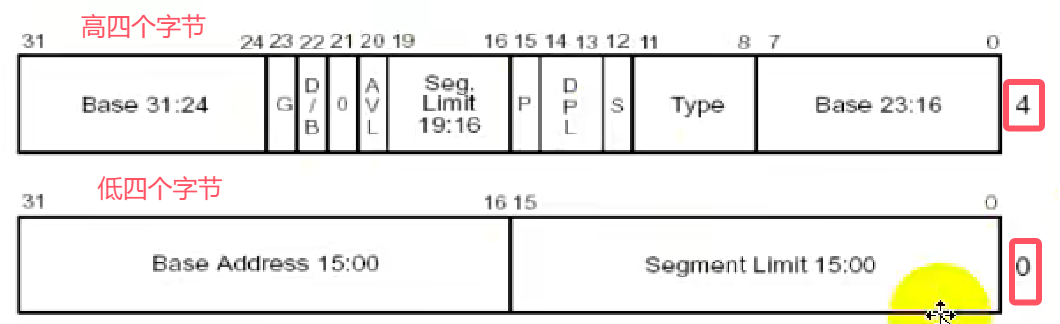

如图所示，我们这个图的上面就是高四个字节，下面就是低四个字节。一定要先弄清楚它们之间的对应关系，然后把这个表是什么样的给记下来。

这里再提一嘴，我们知道刚才的r寄存器指令使得我们查询的时候，知道了gdtl是3ff这么长，但是我们用dq打印出来的时候，却非常短，显然不符合3ff这么长的情况。

原来啊，咱们的这个显示是没有显示全，我们可以通过在打印命令后缀加上 L数字的形式来打印出来对应数字的组数

dq 地址 L数字

其中数字是十六进制，如下图所示就表示打印出来了0x40组数据

那么回到开头，当我们通过MOV指令去执行段寄存器赋值操作的时候，CPU查表中查的位置由AX指定，如果一旦查到了，那么查出来的段描述符，就把这八个字节的值取出来放到段寄存器里，这个才是这张段描述符表完整的含义。

所以这就是为什么明明给的是16位，最后写的时候却给了96位。

我们接下来还要进一步分析，这个值决定了在这个表的什么位置，因为每一个段描述符有八个字节，我们的AX决定了到底用哪一个段描述符，如果我们想弄清楚这一点，还要去分析一个新的概念就是——段选择子。

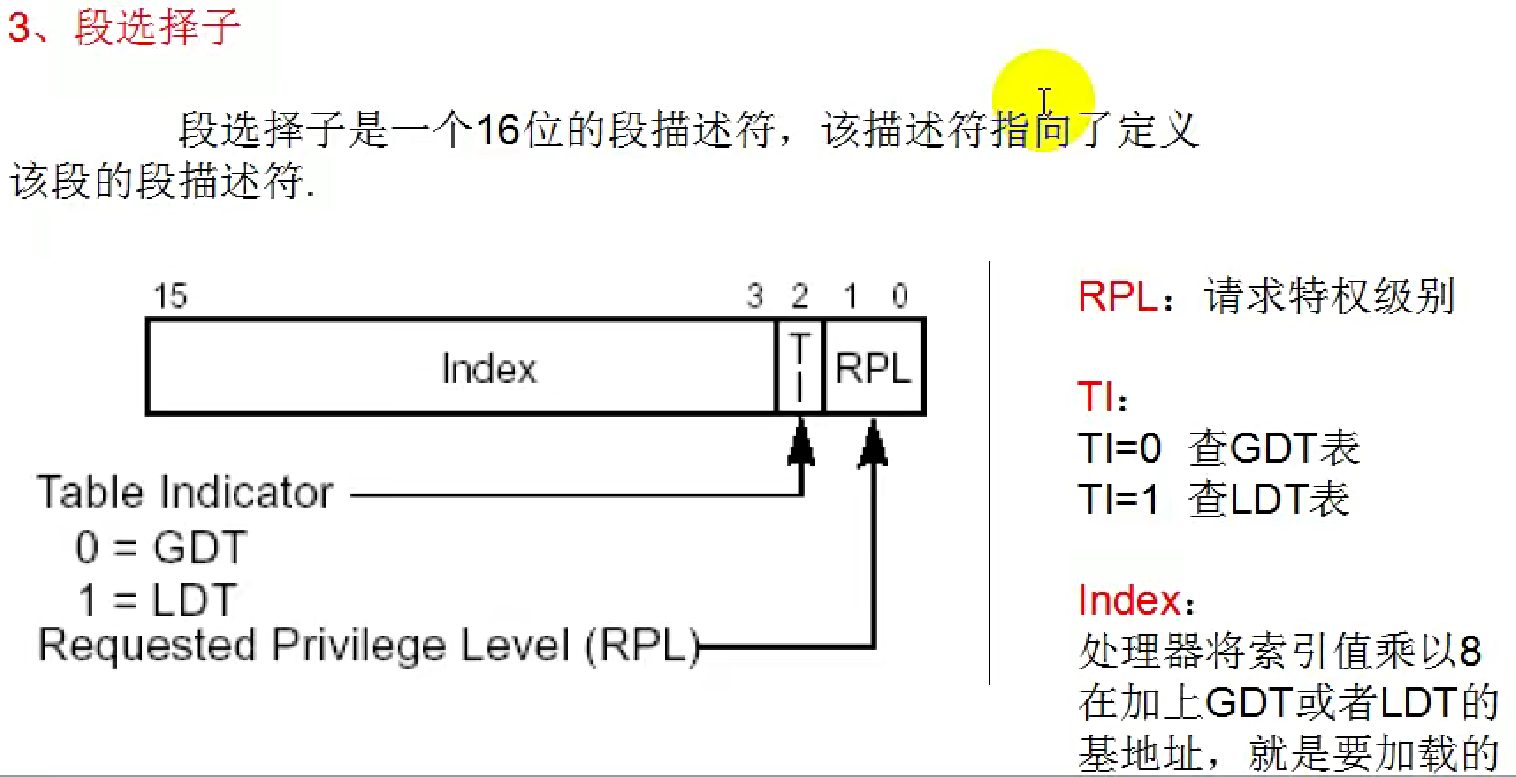

段选择子是一个16位的数，就是一个单纯的数字，不要和别的联系到一起。这16位决定了我们到GDT表里面去查哪一个段描述符，这16位的结构如上图所示。我们现在需要记住的就是每个东西的位置、长度和意思就OK了。

第一部分的第0位和第1位的RPL是请求特权级别；第二部分的2就是TI位，当TI=0的时候查的是GDT表、TI=1的时候查的是LDT表；我们刚才介绍过当MOV DS,AX的时候，它实际上是要查表的，要么是GDT表，要么是LDT表，因为Windows中没有使用LDT表，所以我们无论是自己做实验还是看别人写东西的时候，这个TI位永远都是0，这就是TI位的含义。第三部分的Index是从第3到第15位，是一个索引，我们查询GDT表里的哪一个段描述符就是由这个Index索引拼出来的数字决定的。

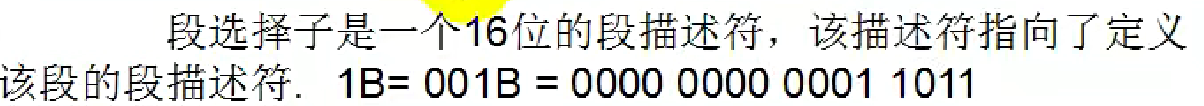

这里举个例子比如这里的1B，由于1B是十六进制，所以应该是0x1B，而又由于段选择子是16位也就是两个字节，也就是四个十六进制数，所以按道理来说直观点我们在前面要补充00，也就是0x001B，那么拆分成二进制数就是0000 0000 0001 1011。那么我们可以去对应位去找，RPL就是11，TI就是0表示查GDT表而不是LDT表，剩下的就是0000 0000 00011也就是3，所以表示查询段描述符索引的3这个位置的，那么从0开始查，就可以查询到第二张图那个被蓝色选中的部分了。

那么1B对应的段描述符的位置就是上面这个蓝色的位置，这就是段选择子的含义。也就是说我给的16位的数不是随便写的，也是有其含义的。

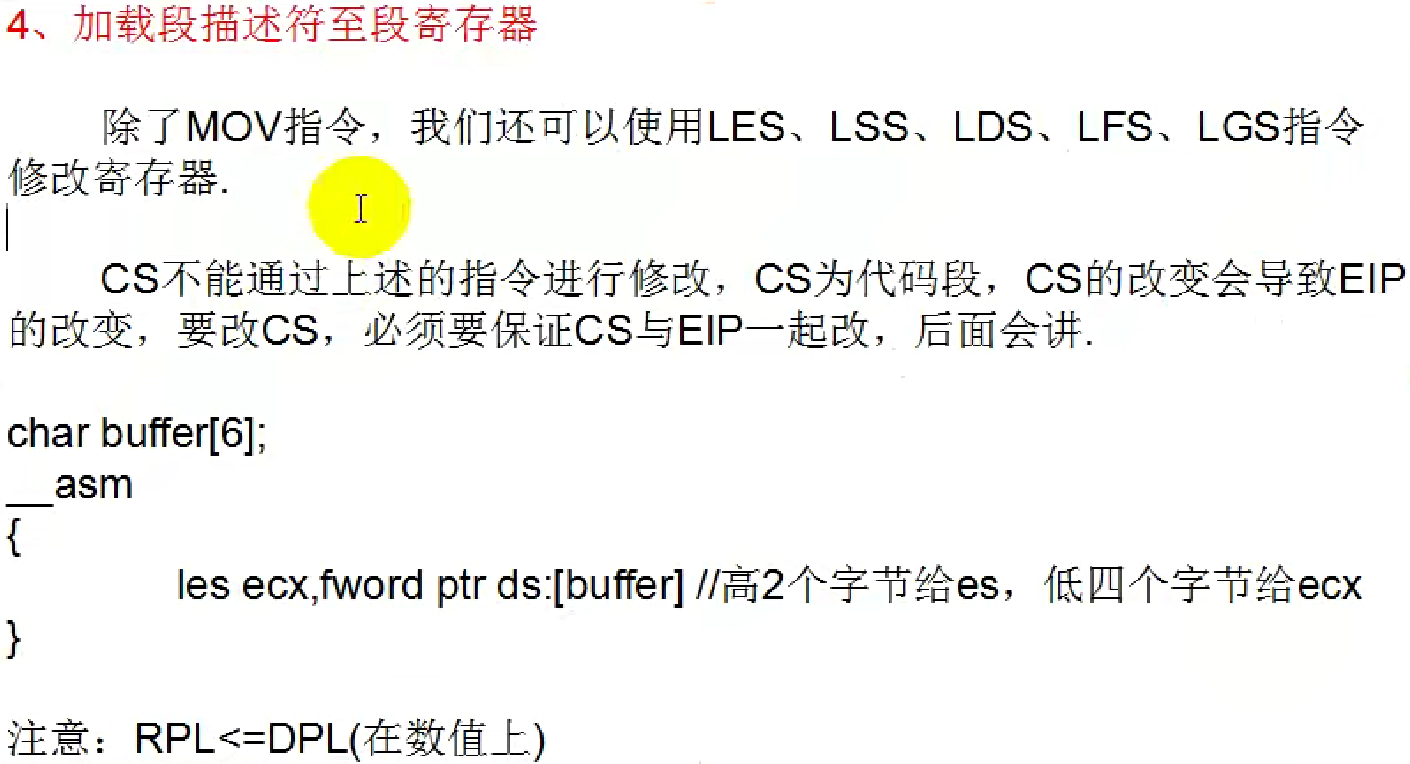

我们之前是用MOV指令加载过段寄存器DS、FS等等的，那么除了MOV指令，我们还可以使用如下的指令去修改寄存器。

LDTR和TR这两个寄存器后面也会单独讲。注意这里使用这些指令的时候，后面要先给一个[buffer]指针地址，fword代表六个字节，qword是八个字节，dword是四个字节，这个les指令的意义就是把[buffer]的高两个字节赋值给es，因为这是les指令，之后就是把低四个字节赋值给ecx，这就是这个指令的含义。es不能随便给，段选择子是16位也就是俩字节，这正好是能对应上了。

接下来注意到一个复杂的地方了，就是我们“加载段描述符至段寄存器”这里，需要注意RPL(请求特权级)<=DPL(描述符特权级)，这里的RPL就是我们段选择子的那个最低两位的RPL，这里的DPL是我们段描述符（这八个字节的段描述符）里的高四个字节里面的第13位、第14位的DPL。

我们在用les这个指令做实验的时候，一定要确保RPL<=DPL，否则指令无法正确执行，即会失败。

CPU通过段描述符（64位/8字节）来填充段寄存器的80位不可见部分，但段描述符本身只有8字节64位，这显然不够，因此CPU有一套明确的扩展规则来填充完整的80位（32位基址+32位段限长+16位属性），并且这个过程还依赖于段描述符中的G位和P位进行补位和扩展。

填充过程详解

• 段寄存器的结构：每个段寄存器实际有96位，其中16位可见（段选择子），剩下的80位由段描述符的内容扩展得到。

• 段描述符的内容：包含段基址、段限长（Limit）、段属性（包括可读、可写、可执行、特权级等）。

• 补位规则：

• 段基址：段描述符中基址分三部分存储（8+8+16），组合成一个32位地址，直接填充到段寄存器的32位Base字段。

• 段限长：段描述符中Limit只有20位，但段寄存器需要32位。此时，根据G位补零或补F。若G=0，Limit单位为字节，扩展为32位时高位补0；若G=1，Limit单位为4KB页，扩展为32位时低12位补F（即从20位扩展到32位，低12位为1，其余位不变）。

• 段属性：16位属性直接从段描述符中对应的位域截取，包括Type、S、DPL、P、AVL、G等。

关键位影响

• G位（Granularity，粒度）：决定Limit是否需要扩展。G=0时，Limit单位为字节，段限长直接使用；G=1时，段限长需要在原有基础上乘以4KB，也就是在二进制末尾加12个0，但段寄存器的Limit字段直接存储的是最后的32位地址（即低位补F）。

• P位（Present）：指示段是否有效，无效时CPU不会加载该段描述符。

举例

假设段描述符中Limit=0xFFFFF（20位），G=0时，段寄存器中的Limit为0x000FFFFF；G=1时，为0xFFFFFFFF（即0xFFFFF << 12 | 0xFFF）。

总结表

核心结论

段寄存器80位不可见部分，是由段描述符的64位内容，按照CPU定义的规则（尤其依赖G位和P位）扩展得来的。这个过程由硬件自动完成，程序员只需正确设置GDT表项，CPU会根据段选择子访问描述符并完成填充。
