本节课来讲一下如何通过JMP FAR来修改CS段寄存器。

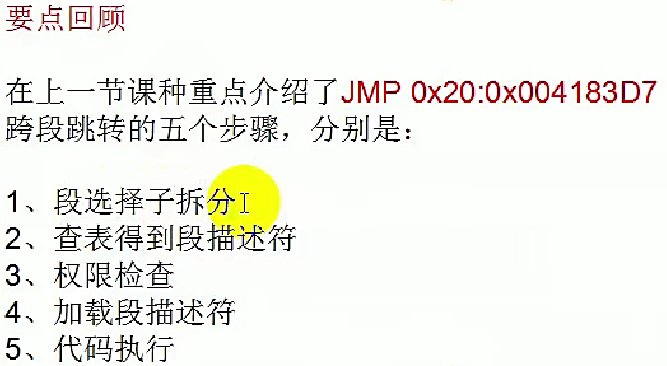

第一步是段选择子的拆分，这一步能确认RPL是什么、TI是什么、索引是什么；第二步是查询GDT表得到对应的段描述符，段描述符有四种情况，在这个阶段做实验必须是代码段，另外三种情况还没讲；第三步是权限检查，在权限检查这个阶段，一致性代码检查和非一致性代码检查是不一样的；如果前三步都通过了，第四步才是真正的加载段描述符到段寄存器，也就是真正修改CS；第五步是修改EIP并执行，修改EIP是新的CS.Base+Offset赋值给EIP寄存器来执行代码。

这里就开始进行我们的实验了：首先先区分非一致代码段和一致代码段，根据从左往右数第五个十六进制数是9或者f来判断是代码段(或数据段)或系统段；当第六位大于8的时候，就是表示一定是一个代码段。

x86保护模式下，GDT或LDT里的每一个段描述符（8字节），都规定了一个段的基址、限长、类型、权限等属性。最关键的判断信息在属性字节（通常是从左往右数第5个和第6个字节）。

判断代码段/数据段/系统段的方法

1. 第5个十六进制数：类型和S位

1. 段描述符第5字节（属性字节）主要包含：Type（段类型）、S（描述符类型）、DPL（特权级）、P（存在位）等。
2. Type字段的低四位（4 bits）决定段的类型。

• Type为9或F（即二进制1001或1111）：常见于代码段，含“可执行”属性。
• 数据段通常为1、2、3、5、6、7、A、B、C、E等。

1. S位：若S=1，就是代码段或数据段；S=0是系统段（门、TSS等）。

1. 第6个十六进制数：D/B位和G位相关

1. 通常情况下，第6字节的高四位包括D/B（默认操作数/栈大小），G（粒度）位。
2. “第六位大于8”这句话实际上是指，如果这一字节大于0x8（即二进制1000），Type字段的“可执行”位为1，说明必定是代码段，不会是数据段。这是因为只有代码段的“可执行”位为1。
3. 数据段Type的“可执行”位一定为0。

快速判断的原因和依据

• 段描述符代码段的Type属性，可执行位Bit3是1，即9（1001）、B（1011）、D（1101）、F（1111）等，为“代码段”。
• “数据段”可执行位Bit3是0；即1（0001）、3（0011）、5（0101）、7（0111）、A（1010）、C（1100）、E（1110）等值。
• “系统段”S位（Bit4）为0。
• 所以通过简单观察指定字节的值，可以快速初步判定段类型。

实际举例

假设段描述符如下（简化排列）：

AABBCCDDEEFF0011

从左往右第5字节和第6字节分别是D和E。

• D=13 (二进制1101)：可执行位为1，判断为代码段。
• E=14：大于8，通常说明有特殊标记，更可能为代码段。

总结/记忆技巧

• 第5字节看Type字段，值为9或F时极可能是代码段。
• 第6个字节（通常高于8）说明代码段属性，有更多允许的操作或空间（对32位代码段很常见）。
• 只要Type属性的“可执行”位是1，就是代码段；否则就是数据段；S=0时是系统段。

这个快速判断方法适合逆向和内核分析时，通过十六进制观察段描述符，不用逐个解码位属性就能第一时间知道类型来源。

这种技巧是基于x86段描述符的结构和二进制属性字段推导出来的，能大大提升读二进制结构和分析保护模式底层的效率。

接下来开始做实验：

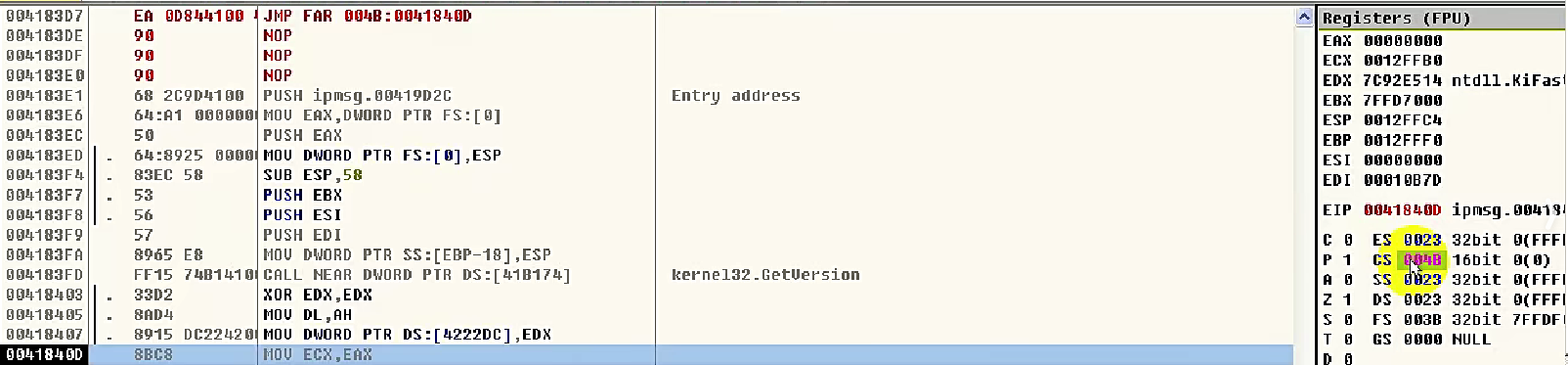

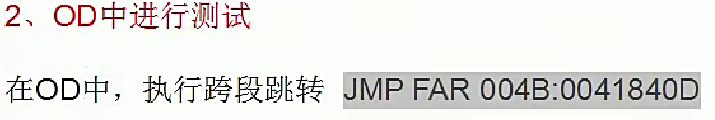

我们执行这个指令，由于前两个字节是004B，B的二进制是1011，所以后两位是1也即RPL=3，说明是3环程序，指向的是段描述符就是刚才在GDT表中加的段描述符(没有做笔记，因为不想回头翻阅视频了，记住就行)，之后EIP会跳转到0041840D这个位置，并且段寄存器CS的值和EIP的值均会发生改变。我们运行一下，CS的值变化了，从1B改编为4B，EIP从004183D7变为了0041840D，说明CS的值修改已经成功了。

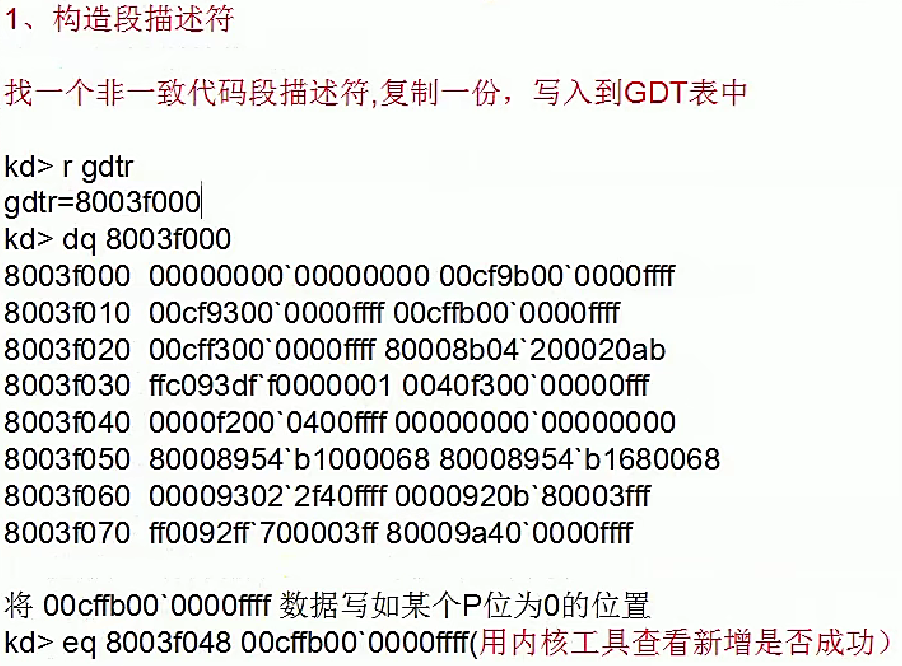

接下来接着做实验，第二张图中的改为目标00cf9b00是9，而刚才做实验的时候，那个位置(图一)是00cffb00，即f对应值是四个1，所以这里的DPL是11，那么权限级别就是3，用OD做测试的时候，CPL也是3(根据CS里面的最后两位4B的B判断出来的)，所以申请的时候，权限检查是没有问题的。首先咱们这个00cffb00`0000ffff是一个非一致代码段，如果把这个非一致代码段的DPL权限改为0，那么此时就会加载失败了。因为非一致代码段要求我们的CPL和DPL一致并且RPL<=DPL才可以执行，而这里满足不了CPL和RPL一致，所以加载失败。

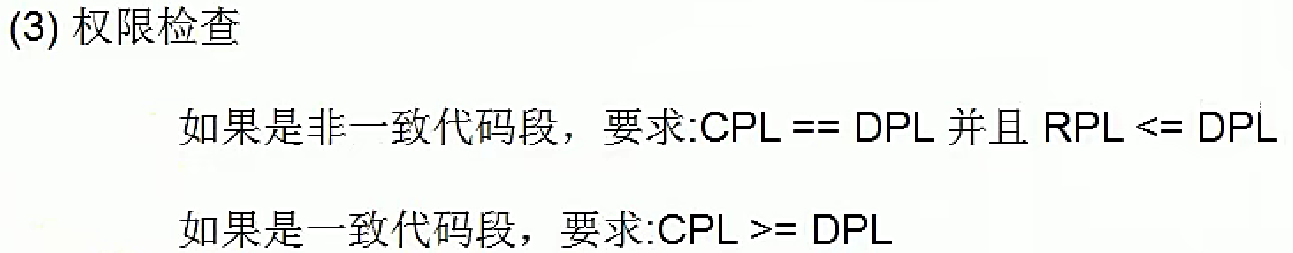

这样设计是很有道理的，如果这样跳转可以成功的话，谁能拦得住一个3环的程序跳到0环去执行呢？这时候就没人能拦截了，但是我们系统段的描述符，DPL一直就是0，如果在3环想要直接跳到系统段里面的代码去执行的话，是达不到目的的。原因就是这里有限制的、有权限检查的。对于非一致代码段，我们有一个直观的认识，接下来我们回想一下，之前将跨段跳转的时候，可以是一致的、也可以是非一致的，如果是非一致的，那么要求DPL=CPL并且RPL<=DPL；如果是一个一致代码段，就意味着我们可以在低权限访问一个高权限的代码段，换而言之，如果下图中的004B改为别的，改为指向一个一致代码段，那么即使DPL为0，仍然可以访问。

做一个实验，

可以看到要求b改为f，而后者的第五位是9，即DPL是0。即CPL的3环改为DPL的0环，这样就变成了一致代码段，如果不清楚为何这样改会导致DPL变为零或变成一致代码段，那是因为对段描述符属性的结构理解不够深入。建议回顾段描述符的结构。

如果正常来说，CPL为3环，想要访问DPL为0的0环程序，是权限不够无法访问的，但是如果是一致代码段，那么就可以访问了。

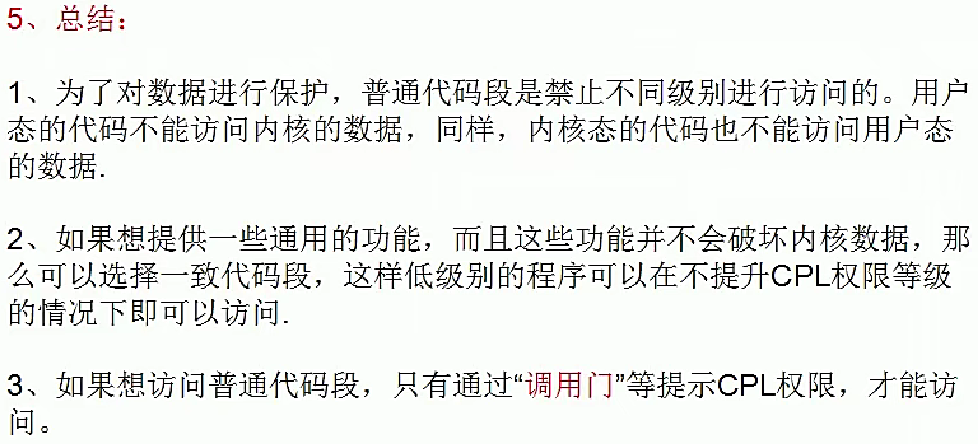

之前留下来的那道分析GDT表里面的数据段代码段那道题，可以发现windows大部分代码段都是非一致代码段，但是也有一致代码段。非一致代码段就是为了保护内核的就是内核的、用户的就是用户的，但是有一些通用的功能，希望3环也可以访问，那么这个时候就会提供一些通用代码段，通过一致代码段来进行修饰，这样3环的程序就可以访问一个比它权限更高的代码段，但是无论是访问一致的还是非一致的，CPL的权限并不会发生改变。如果硬是要CPL为3时访问DPL为0的东西，那么有一个方法可以用门来提升权限从而访问。

例1：实模式下的代码跨段跳转

在实模式，每个段都有独立的16位段寄存器。代码跨段访问就是用far jump进行CS修改。

; 汇编语言示例（masm/tasm语法，伪代码注释）assume cs:code1
code1 segment
mov ax,seg code2 ; 取目标段地址
mov dx,offset entry2 ; 取目标入口偏移
; 跨段跳转，CS=code2, IP=entry2
jmp dx:ax
code1 ends
code2 segment
entry2:
mov ah, 09h
mov dx, offset message
int 21h
ret
message db '跨段代码执行成功', 0dh, 0ah, '$'
code2 ends
end

• mov ax, seg code2：获取目标段基址
• jmp dx:ax：进行“段间跳转”，CS/IP被完整赋值，实现跨段执行

例2：保护模式下跨段访问（伪代码，逆向/内核更常见）

在保护模式下，“jmp far ptr”或“call far ptr”实现代码段切换（必须段描述符为代码段）。

jmp far ptr code2_selector:offset_entry2; code2_selector为GDT/LDT中的代码段选择子，
; offset_entry2为目标代码段的偏移

一般编译器可以写成：

jmp far [selector:offset]

• 实验时，可以用调试器设置断点，查看跳转后CS/EIP变化。
• 也可以在内核或汇编bootloader里人为构造GDT描述符，完成段间代码跳转。
