代码跨段本质就是修改CS段寄存器。

CS寄存器的作用：CS寄存器存储了当前正在执行的代码段的段选择子（在保护模式下指向GDT或LDT中的段描述符），CPU根据CS:IP（或CS:EIP）的值决定下一条指令的位置。

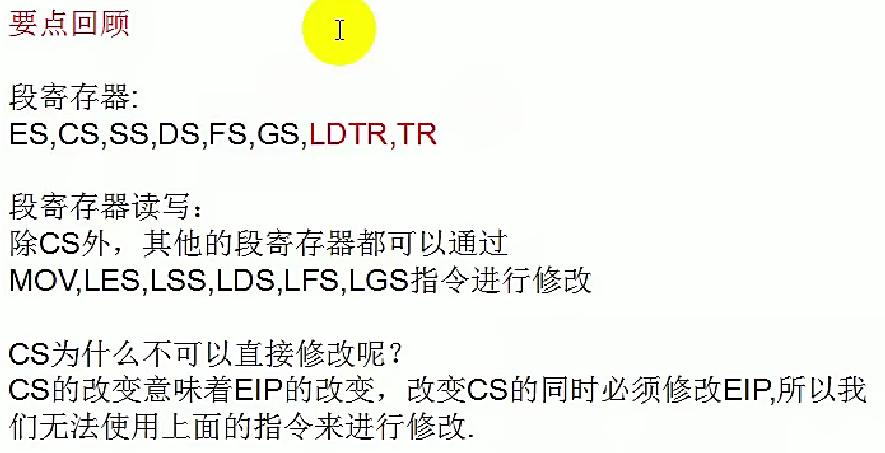

代码跨段的情形：当程序需要跳转到另一个代码段执行时（比如JMP FAR、CALL FAR、RETF、INT等指令），CPU不仅要修改EIP（指令指针），还必须同时修改CS寄存器，这样才能真正切换到新的代码段，执行那里的指令。跨段的过程：CPU首先检查新的段选择子，查找段描述符，进行权限检查（DPL、CPL、RPL等），通过后加载新的段描述符到CS寄存器，然后更新EIP，最后在CS:EIP指向的地址开始执行新代码。CS的特殊性：不能直接用MOV等指令修改CS，因为CS的改变意味着指令流的改变，必须有专门的指令（如JMP FAR）同时修改CS和EIP。实际意义：代码跨段不仅仅是指令地址的跳转，更是CPU对内存段权限、保护机制的重新检查与切换，这一切的核心就是“修改CS段寄存器”。

举例说明：假设当前在代码段A执行，需要跳转到代码段B，CPU会做以下事情：根据指令（如JMP FAR 0x30:0x12345678）中的段选择子（0x30）查找到段B的段描述符。做权限检查（DPL、CPL、RPL等）。通过后，将段B的段描述符加载到CS寄存器，同时用偏移地址（0x12345678）更新EIP。CPU接下来就会从CS:EIP（即段B的0x12345678处）开始执行。这种从段A到段B的跳转，本质就是改变了CS寄存器的内容，让CPU切换到新的代码段。

补充说明：段内跳转：只用JMP、CALL、RET等指令修改EIP，不修改CS，属于段内跳转，不属于跨段。跨段与权限：跨段跳转还涉及特权级检查，是否能跨段取决于当前权限（CPL）和目标段权限（DPL）。不可随意修改CS：CS寄存器的修改必须严格遵循CPU的保护机制，否则会导致异常或崩溃。

总结：“代码跨段本质就是修改CS段寄存器”这句话抓住了x86架构下代码跨段执行的核心机制——通过修改CS寄存器，切换到新的代码段，再配合EIP的更新，让CPU在另一个内存段中继续执行指令。这种机制不仅实现了代码的跨段执行，也是CPU内存保护、权限管理的基础。

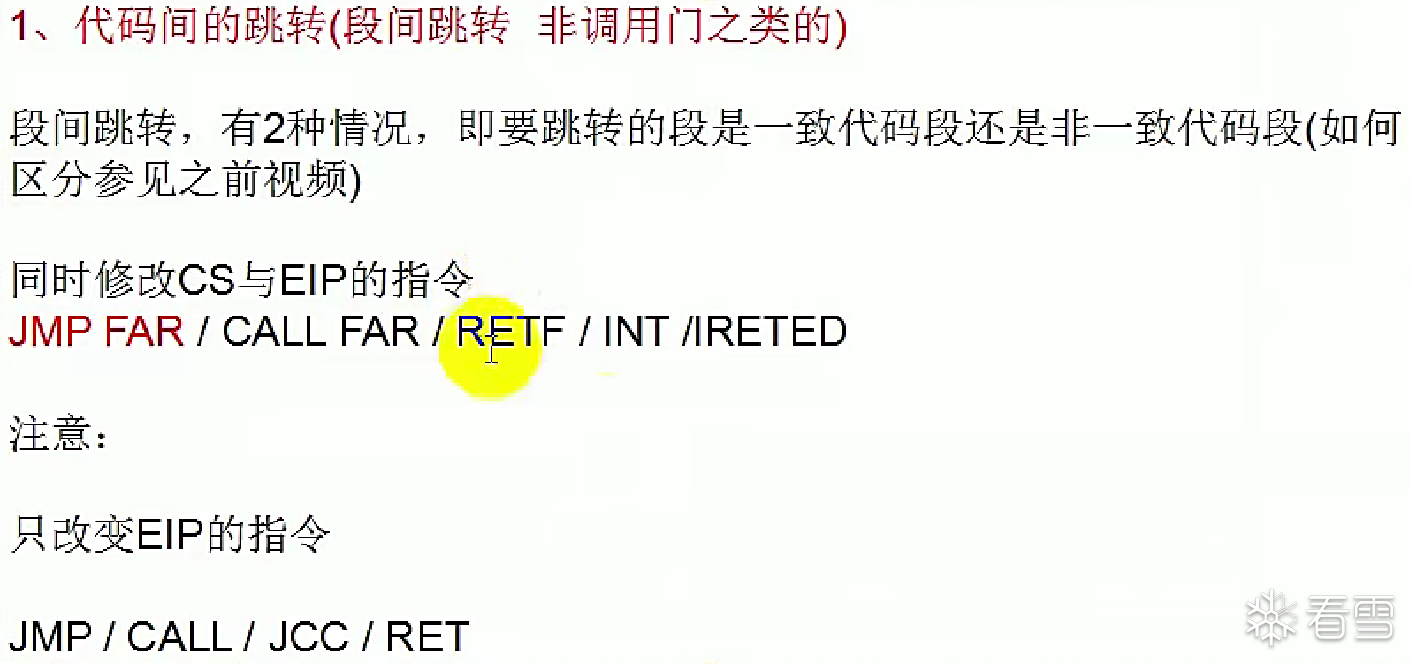

同时修改CS和EIP的指令如下：

只改变EIP的指令比如这里的JMP、CALL、JCC、RET，不仅会修改EIP，还会修改堆栈，修改EIP并不会影响CS。

修改EIP（如JMP、CALL、JCC、RET、RETF等指令）：本身只是让CPU从新地址继续取指令。但某些情况下，堆栈也会被修改，这主要是由具体指令的功能决定的，而不是EIP修改本身的副作用。

JMP、JCC：都是直接跳转指令，只修改EIP（或CS+EIP），不会修改堆栈。它们是“跳”过去执行，不保存“返回”信息。CALL：除了修改EIP（或CS+EIP）外，还会把返回地址（即CALL的下一条指令地址）压栈，供RET/RETF指令使用，实现“调用-返回”机制。这就是为什么“CALL会修改堆栈”。RET：从堆栈中弹出返回地址到EIP，恢复栈指针。这个过程也要“修改”堆栈，因为它会弹出压入的数据。RETF：从堆栈中弹出段地址和偏移地址，同时修改CS和EIP，进一步修改栈指针。总结：JMP、JCC不涉及栈；CALL、RET、RETF会修改栈，这是它们指令特性的一部分，而非EIP修改本身的后果。

为什么“修改EIP”不会影响CS？

在x86体系结构中，EIP（或IP）和CS是两个独立的寄存器，EIP只记录当前指令偏移，CS记录当前代码段。它们的修改是分别控制的：段内跳转（near jump/call/ret）：只修改EIP（IP），CS不变。CPU继续在当前代码段执行，只是指令地址变了。段间跳转（far jump/call/ret）：需要同时修改CS和EIP（IP），这样CPU才会切换到另一个代码段。为什么区分：x86的“分段”内存模型，让程序可以分成多个“段”，每个段有独立的安全、权限、界限等属性。CS的改变意味着代码段的切换，是一个更“危险”的操作，需要额外的保护机制（如权限检查、描述符加载等）。因此，只有专门的指令（如JMP FAR、CALL FAR、RETF等）才能同时修改CS和EIP，而普通的JMP、CALL、RET只改EIP，CS不受影响。

参考表：常见指令对EIP、CS、堆栈的影响

结论：修改EIP本身不会自动修改堆栈，是否修改堆栈取决于具体指令（CALL、RET、RETF会，JMP、JCC不会）。EIP和CS是独立控制的，普通指令只改EIP不改CS，只有跨段指令才会同时修改CS和EIP。CS的改变意味着代码段的切换，这是x86分段内存和保护机制的核心之一。理解这些细节，对逆向、内核、底层开发都至关重要。

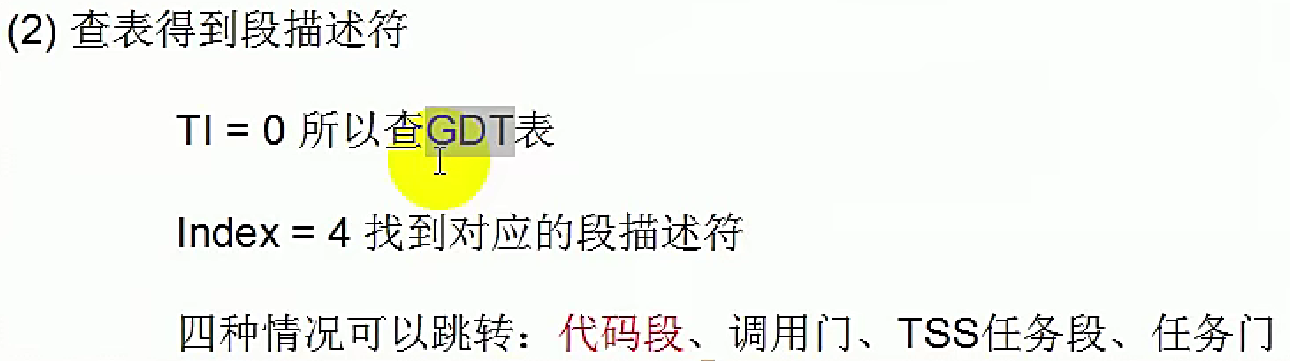

JMP FAR可以叫做长跳转，不同教科书上叫法不一样。Index=4的时候，只有四种情况的段描述符才可以跳转，并且这四种情况里面除了第一个代码段，其余三个都是系统段的内容。这里先关注代码段，并且需要记住的是——通过这个索引查到的这个段描述符必须是一个代码段，数据段不可以。

一、“JMP FAR”与“长跳转”的关系

JMP FAR：这是x86汇编中“跨段跳转”的指令（如jmp far ptr seg:offset），它同时修改CS和EIP（或IP），让CPU切换到另一个代码段继续执行。

长跳转：中文教材有时称JMP FAR为“长跳转”（和“短跳转”、“近跳转”对应，后两者只修改EIP/IP，属于段内跳转）。英文习惯称为“far jump”或“intersegment jump”。叫法不同，本质一致。

二、“Index=4的时候，只有四种情况的段描述符才可以跳转，并且这四种情况里面除了第一个代码段，其余三个都是系统段的内容”

这一段讲的是段选择子（selector）的构造和段描述符表（GDT/LDT）的使用规范。

背景知识

段选择子：16位，格式为 | Index（13位） | TI（1位，GDT/LDT） | RPL（2位，请求特权级） |

Index：即“索引”，决定在GDT或LDT中查找第几个描述符。

GDT/LDT：全局/局部描述符表，每个表项（描述符）定义了一个段的各种属性（基址、界限、特权级、类型等）。

描述符类型：每个描述符的“Type”字段决定了它是代码段、数据段、系统段（如TSS、调用门、任务门等）。

特殊情境界定

Index=4：指段选择子中的“Index”值为4（即二进制100）。

TI=0：假设使用GDT（全局描述符表）。

RPL：暂时忽略，不影响“能否跳转”的讨论。

为什么只有四种段描述符可以跳转？

在x86保护模式下，只有特定类型的段描述符才能通过JMP FAR跳转。具体规则如下：

代码段描述符（Type字段为“可执行”）：可以跳转，这是正常函数调用的目标。

系统段描述符（Type字段为“TSS”、“任务门”、“调用门”、“中断门”、“陷阱门”等）：有些特殊用途，例如任务切换、调用门/中断门提权等，但这些不是常规的代码段，而是CPU用于特权操作、异常处理、任务切换的特殊机制。

数据段描述符：不可跳转，因为数据段不可执行。

为什么说“Index=4的时候，只有四种情况”？

这里的“四种”是指描述符的Type字段为可跳转的类型（具体取决于CPU架构和操作系统设计，但常见划分如下）：

代码段（可执行）：普通代码跳转的目标。

TSS（任务状态段）：用于任务切换（任务门）。

调用门（Call Gate）：用于特权级切换（如从用户态进内核态）。

任务门：用于任务切换（另一种格式）。

这些四种类型在Intel SDM中有明确定义（具体名称和编码可能随手册版本变化，但逻辑一致）。

除了代码段，其他三个都是系统段（属于CPU内部管理，不是普通代码）。

三、“这里先关注代码段，并且需要记住的是——通过这个索引查到的这个段描述符必须是一个代码段，数据段不可以。”

关键点：JMP FAR的目标段（即段选择子所指向的段描述符）必须是一个代码段（Type字段标记为“可执行”），不能是数据段。

为什么不能是数据段：数据段的描述符Type标记为“不可执行”，如果强行JMP FAR到一个数据段，CPU会触发#GP（一般保护性异常），因为数据段不允许CPU从中取指令执行。

系统段（如TSS、调用门等）：虽然可以跳转，但不是常规的代码执行流程，属于CPU特殊机制。

四、完整逻辑链（以index=4为例）

假设你执行了jmp far ptr 0x20:0x12345678，其中0x20是段选择子（Index=4, TI=0, RPL=0）：

CPU从GDT表中查到第4项（index=4）的描述符。

该描述符必须是代码段（可执行），否则CPU报异常。

如果它是其他类型（如数据段），报错。

如果它是系统段（如TSS、调用门等），CPU会按系统段规则处理（如任务切换、特权切换），但这不是普通代码跳转的流程。

五、逆向/内核安全视角的延伸

GDT/LDT表的篡改：如果攻击者能篡改GDT表，将数据段的Type改为代码段，就能让JMP FAR跳转到数据段执行（ROP攻击、代码注入的早期手段）。

提权/权限检查：JMP FAR（和CALL FAR）涉及CPL、DPL、RPL的检查，是操作系统权限隔离的核心机制之一。

系统段利用：通过伪造调用门、任务门等，可以实现提权、进程切换等高级攻击，这是内核漏洞利用的经典场景。

六、总结

JMP FAR是跨段跳转，必须同时修改CS和EIP。

段选择子的Index决定查哪个描述符，只有代码段（Type=可执行）才能作为JMP FAR的目标。

数据段（Type=不可执行）不能跳转，强行跳转会触发CPU异常。

系统段（TSS、调用门、任务门等）可以跳转，但属于CPU特殊机制，不是常规代码执行流程。

教科书叫法不同：中文常称“长跳转”，英文称“far jump”或“intersegment jump”，本质一致。

判断一个段描述符是否为代码段，是x86保护模式下非常重要的底层知识，涉及CPU对内存权限和代码执行的控制。下面是核心判断方法和相关细节：

一、段描述符的基本结构

在保护模式下，每个段描述符（8字节，通常位于GDT或LDT中）描述了段的基地址、界限、权限、类型等属性。 “类型”属性（Type字段）决定了这个段是代码段、数据段还是系统段。

二、判断方法

第一步：判断S位

S位（Descriptor Type）：位于段描述符的“属性字节”（第5字节）的Bit 4（从0开始计数）。

 S=1：表示这是一个代码段或数据段（统称“非系统段”）。

 S=0：表示这是一个系统段（如TSS、LDT、各种门等）。

重要结论：只有S=1的段描述符才可能是代码段或数据段，S=0的段描述符不可能是代码段。

第二步：判断Type字段（高4位）

Type字段：位于属性字节（第5字节）的低4位（Bit 0~3）。

 Bit 3（Executable, 可执行位）： 如果Bit 3=1，表示这个段是可执行的，即代码段。 如果Bit 3=0，表示这个段是不可执行的，即数据段（或栈段，栈段是数据段的一种）。

 Bit 2（Conforming, 一致位）、Bit 1（Readable, 可读位）、Bit 0（Accessed, 访问位）： 用于更细致的权限区分（如一致代码段、非一致代码段、可读代码段等），但判断是不是代码段，只要看Bit 3是否为1。

三、快速识别法

看第5字节（属性字节）： 可以简单用十六进制表示法，第5字节（属性字节）> 0x8（即Bit 3=1），就是代码段；≤ 0x8，就是数据段（或栈段）。

S位和Type位是连续的，实际编程中可以一起解析（如属性字节的二进制第4位是S，第3位是Type的Bit 3）。

四、示例

假设一个段描述符的第5字节为0x9A（二进制10011010）：

S=1（Bit 4=1）：非系统段（代码或数据段）

Type=9（二进制1001，Bit 3=1）：可执行（代码段）

结论：这是代码段

再看0x72（二进制01110010）：

S=1（Bit 4=1）：非系统段

Type=2（二进制0010，Bit 3=0）：不可执行（数据段）

结论：这是数据段

五、汇编/逆向中的实际查询

用调试器（如WinDbg、OllyDbg）查看GDT/LDT：每个表项（段描述符）的第5字节就是关键属性字节。

编程解析：在代码中定义结构体，提取S位和Type位（Bit 3）即可判断。

不能仅靠段基址/段限长判断：必须看段描述符的属性字节。

六、总结

一句话： 判断一个段描述符是否为代码段，先看其属性字节的S位（Bit 4）是否为1（非系统段），再看其Type位的Bit 3是否为1（可执行）；两个条件都满足，就是代码段。

核心：1.S=1且Type的Bit 3=1，就是代码段。2.不能通过段基址、段限长判断，必须解析段描述符的属性字节。

快速识别：属性字节（第5字节）> 0x8就是代码段。

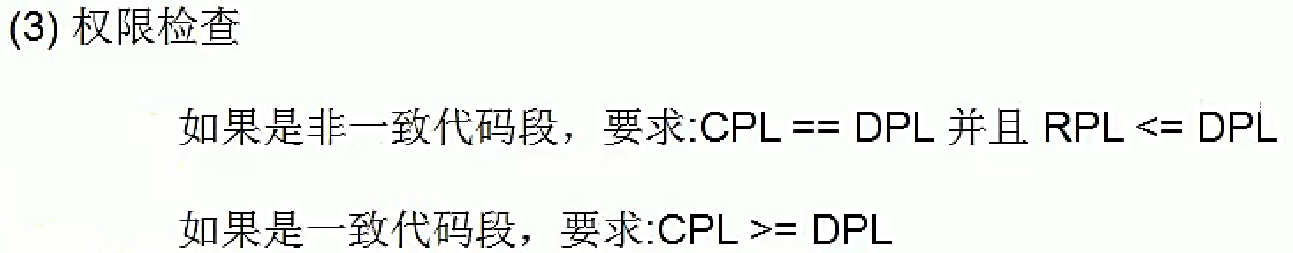

代码段的描述符是需要权限检查的，权限检查的时候要区分一致代码段还是非一致代码段。这里举个例子来说明什么是一致代码段和非一致代码段：比如操作系统提供了一段代码，这段代码提供一些通用的功能，这些功能并不会对系统的内核数据构成破坏，我们希望这些功能可以让应用层直接来访问的，如果有这样的要求，就可以用一致代码段来修饰这段数据，否则，如果不希望应用层直接访问的数据，就可以用非一致代码段。这也就是为什么对于一致代码段，允许CPL的权限比DPL低(也就是数值上大于)，一致代码段还有另外一个名字称为共享段，共享段指的就是给低权限的人用的、并不会对其他构成别的影响，否则，内核数据我们不希望用低权限来访问，那么我们就用非一致代码段来修饰，这时CPL必须等于DPL，这也就是为什么代码段会分为一致的和非一致的，因为目的不一样。

指令含义

JMP 0x20:0x004183D 这是一个“远跳转”（JMP FAR），在x86保护模式下表示让CPU跳转到新的段（CS=0x20）和新的偏移地址（EIP=0x004183D）开始执行代码。

CPU执行流程

解析操作数

1.  指令中的0x20是段选择子（selector），代表段寄存器CS要设置为0x20。
2.  指令中的0x004183D是偏移地址，要设置到EIP。

段描述符查找

1.  CPU通过GDT或LDT表，用Index字段（0x20 >> 3 = 4）找到第4个段描述符项。
2.  检查该描述符的类型（Type/S位），必须是“代码段”（可执行）。

权限检查

1.  CPU会检查特权级（CPL、DPL、RPL）等安全字段，只有权限允许才可以跳转。
2.  如果段描述符不是代码段（比如数据段或系统段），则会引发异常，跳转失败。

加载新CS和EIP

1.  CPU将查到的段描述符内容加载到CS寄存器，将0x004183D加载到EIP寄存器。

开始执行新位置的指令

1.  CPU从新的CS:EIP位置取指令，继续执行。

关键点解读

JMP FAR本质：不仅修改EIP，还要修改CS实现代码段的切换。这是“跨段跳转”。

段类型必须为代码段：通过段选择子查找的描述符，必须是“Type为可执行”（代码段），否则CPU不会跳转，数据段等不允许取指令执行。

异常处理：如跳转到非代码段，会触发#GP（General Protection Fault）异常。

安全与权限：段描述符内还记录权限，普通应用程序不能随意跳到高权级代码段。

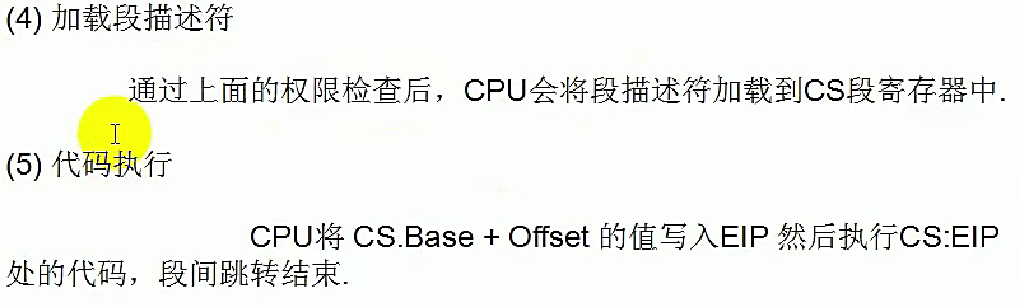

只有第一步、第二步、第三步都完成了，从第四步开始才是真正开始修改CS寄存器，通过上面的权限检查后，CPU会将段描述符加载到CS段寄存器中。加载完后，CPU会将新的Base加上Offset的值写进去，注意这里的Offset就是上面冒号后面的那四个字节，把这两个值加完的值放到EIP中，然后执行EIP，这样一来，这个代码才真正开始执行。

可见，简简单单一行JMP指令，CPU却分了五步去执行它，所以Intel的指令真是非常复杂。这节课要求能把这五步记住。

五步总结：

1.拆分段选择子（Segment Selector）

1.  将JMP指令中的段选择子拆成三个部分：

1.    RPL（请求特权级，2位）
2.    TI（标志位，决定查GDT还是LDT）
3.    Index（13位，决定查GDT/LDT的第几个描述符）

2.查GDT或LDT表得到段描述符

1.  根据上一部得到的TI和Index，定位到全局描述符表（GDT）或本地描述符表（LDT）中的描述符项。
2.  读取段描述符，获得段的基地址、界限、权限、类型等详细信息。

3.权限检查

1.  审核段描述符的DPL（描述符特权级）、CPL（当前特权级）、RPL（请求特权级）等，确保跳转目标段允许当前代码访问。
2.  若权限不符，CPU拒绝跳转，触发保护异常。
3.  还会确认段类型必须是“代码段”，且是否为一致代码段，执行相应的权限安全规则。

4.加载段描述符到CS寄存器

1.  经过权限检查，CPU正式将该段描述符加载到CS寄存器，更新CS的内容（段选择子）。
2.  同时更新CS的缓存寄存器（基地址、高28位权限界限等），准备执行该段代码。

5.将 CS的基地址 + 指令偏移（Offset）写入 EIP，执行跳转

1.  将偏移地址（冒号后面地址）加上CS段的基地址，写入EIP。
2.  CPU从CS:EIP指向的新地址开始取指令执行。

好记的记忆方法：

方法一：用“拆查检装跳”五字口诀

拆：拆分段选择子（RPL、TI、Index）

查：查GDT/LDT表，得到段描述符

检：权限检查（DPL、CPL、RPL）

装：加载段描述符到CS

跳：跳转执行，EIP=基地址+偏移

用这五个字，顺序记忆流程简单又高效。

方法二：用生活比喻记忆

想象CPU执行jmp far是“去另一个城市（代码段）执行任务”：

拆：先拿出地图指针（拆选择子，定位哪个城市）

查：查城市名录表（查GDT/LDT拿到城市具体信息）

检：看你有没有通行证（权限检查）

装：拿到通行证后，办理入城手续（加载段描述符到CS）

跳：最后走向任务目的地开始工作（计算新地址，更新EIP，执行新段代码）

方法三：图形联想

想象CPU像一个搬家机器人：

先拆开包装盒（选择子拆分）

找到搬家地址（查表找段描述符）

查验身份证（权限检查）

装入新家钥匙（加载段描述符到CS）

进入新家开始生活（EIP跳转执行）

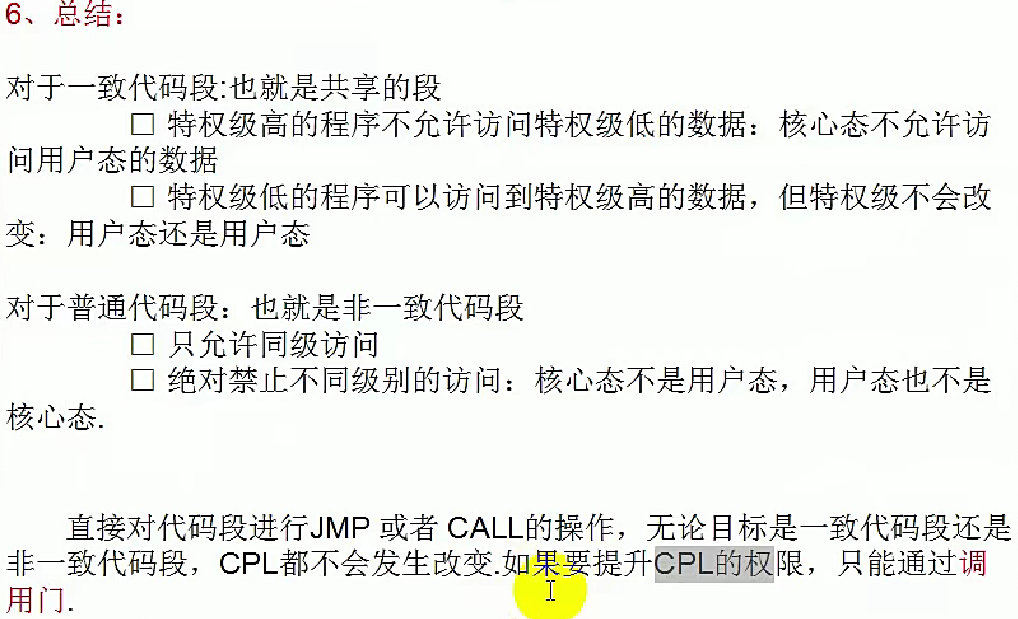

最后再总结一下一致代码段和非一致代码段的问题。如上图所示。
