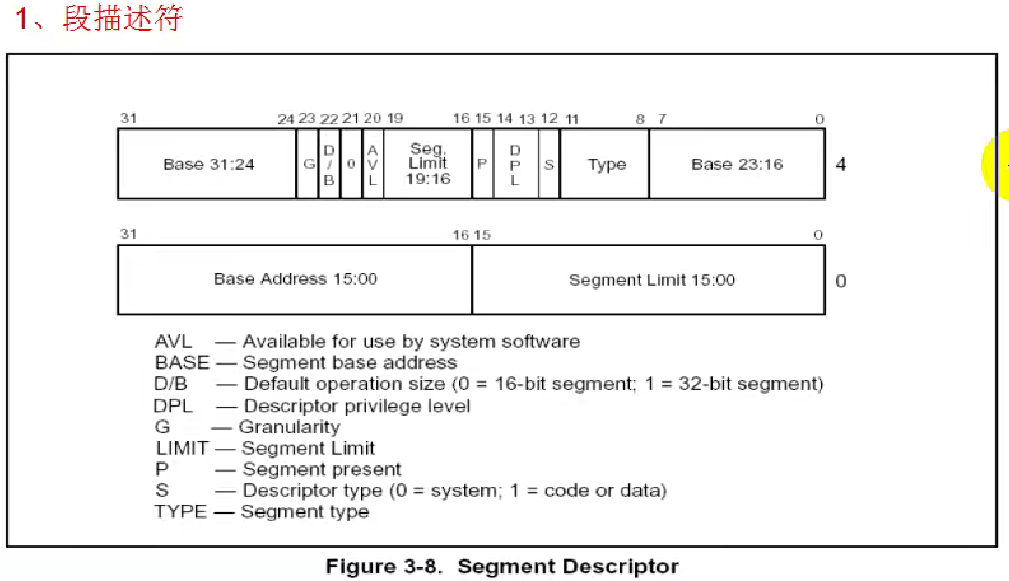

S位是段描述符中高四字节的第12位，Type域是高四字节里的第8~11位。海哥强调——段描述符的属性一定要有层次地学习，在整个GDT表中的段描述符分为两大类，一类是数据段或者代码段的描述符，还有一类称为系统段描述符。我们真正想拆分一个段描述符的属性的时候，它的顺序是这样：①先判断P位，因为P位决定段描述符是否有效。②看S位，根据S位将其分为两大类，当S位为1的时候，要么是一个代码段的描述符、要么是一个数据段的描述符；当S位为0的时候，就是另外一大类也就是系统段的描述符。

补充：

S位（英文：Descriptor Type，或System bit）是x86段描述符高四字节的第12位。它的英文全称是Descriptor Type bit，有时候也被称为System bit。

• S=1：该段描述符描述的是代码段或数据段（即普通的程序代码段或数据/栈段）。此时，段描述符的Type域（高四字节的位8~11）具体定义该段是代码段还是数据段，以及可读、可写、可执行等属性。

• S=0：该段描述符描述的是系统段，包括任务状态段（TSS）、局部描述符表（LDT）、调用门、中断门等，这些不是普通程序段，而是用于操作系统管理的特殊数据结构。

为什么要有数据段和代码段？

代码段（Code Segment）和数据段（Data Segment）的区分源于处理器对内存保护和安全的需求：

• 代码段：用于存储可执行指令。CPU执行指令时，会自动从代码段（CS段寄存器所指向的段）读取指令。代码段通常设置为“可执行、可读”，但在x86设计上可以禁止写入，从而防止程序指令被意外或恶意修改，提高安全性。

• 数据段：用于存储程序数据（如变量、数组等）。数据段通常设置为“可读、可写”，允许程序读写数据，但通常不允许执行（防止数据区被当做代码执行，减少漏洞风险）。

设计目的：

• 隔离与保护：通过区分代码段与数据段，硬件可以在运行时检测非法操作（如向代码段写入数据，或将数据段当做代码执行），防止程序出错或恶意利用。

• 权限控制：可以分别设置代码段和数据段的访问权限（如只读、可写、可执行等），实现更细粒度的内存保护。

• 兼容与扩展：早期x86架构只有“段”的概念，后来为了支持保护模式、多任务和现代操作系统，逐步增加了更复杂的段属性（如S位、Type域等）以区分不同类型的内存区域。

总结

• S位（Descriptor Type/System bit）：决定段描述符是普通代码/数据段（S=1）还是系统段（S=0）。

• 代码段与数据段的区分：是硬件内存保护的基础，防止代码被篡改、数据被错误执行，提高系统安全性和稳定性。

• Type域：在S=1时，进一步区分是代码段还是数据段，并定义具体的访问权限。

S位拆分完了以后，在S位的基础上再去了解Type域是什么含义，因为Type域里面的四位，在S位为1或者为0的时候是完全不一样的。

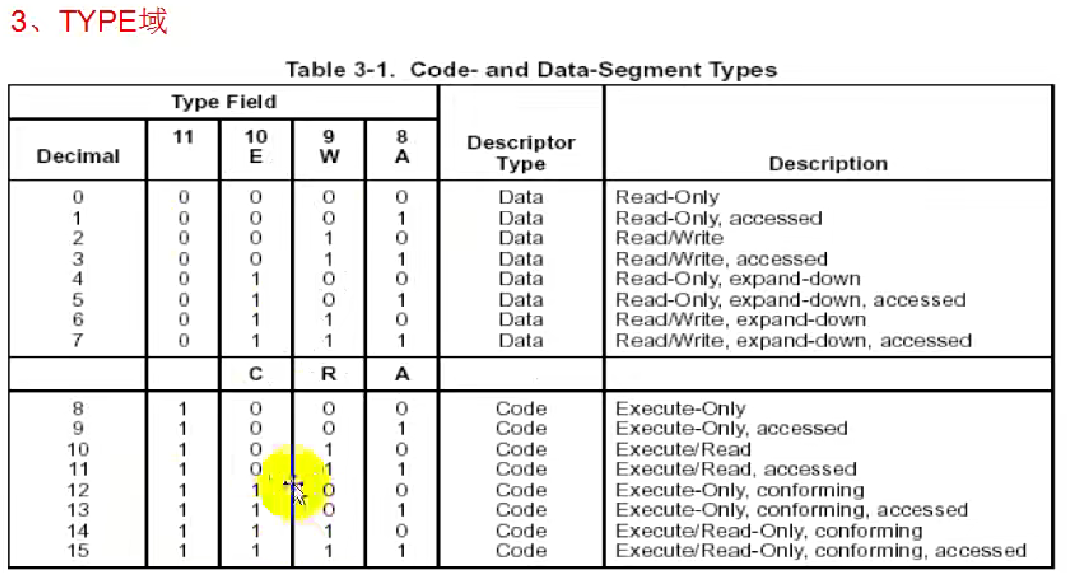

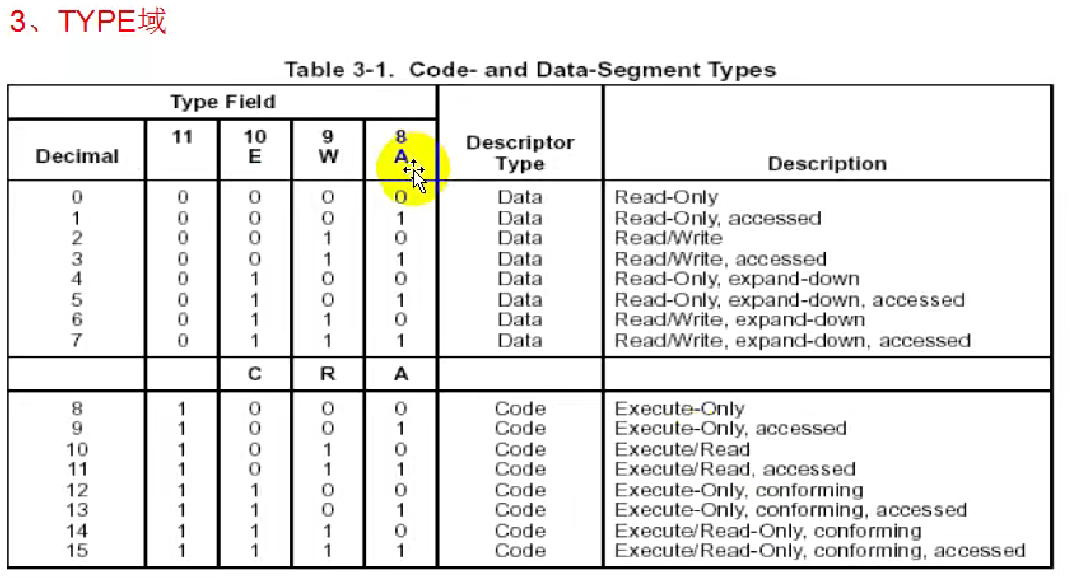

这张表是用来说明 x86 架构下**段描述符中 Type 域（类型域）**的编码方式以及每个编码所代表的段类型和具体权限。理解这张表，你需要先清楚三点：

1. “S位”为代码/数据还是系统段的分界

• S = 1：类型为普通段（代码段或数据段），即程序运行时用来保存代码或者数据。

• S = 0：系统段描述符，比如TSS、中断门、调用门等，和执行代码/数据读写无直接关系。

这张表只展示了S = 1（即普通段，代码或数据段）的Type域类型；系统段的Type编码另有一张表（Intel手册3.5节/3-2图）。

2. TYPE域的4位含义（E/W/C/R/A）

TYPE域（4位，通常记作 E/W/C/R/A，分别在高四字节的8~11位）具体是：

• A (Accessed)：是否访问过，CPU第一次加载该描述符时会置1。

• W (Writable)/R (Readable)：对于数据段是可写/只读，对于代码段是可读/只读。

• E (Expand Down)/C (Conforming)：数据段用Expand Down表示向下扩展（常见于栈段），代码段用Conforming表示特权级别可转移。

• Descriptor Type：指定当前到底是代码段还是数据段（这一位由S决定，表里已拆开）。

3. 表头、表内容怎么对应

表头每列分别对应4位二进制值，十进制一列是那4位的组合。

• 上半部分是数据段（type 0~7）：描述该段是否只读可写（W），是否expand down（E），是否访问过（A）等。

• 下半部分是代码段（type 8~15）：描述该段是否可执行，可读（R），是否conforming（C），是否访问过（A）。

典型例子：

• 数据段（Data）

• Type = 2 (0010)：Read/Write（可读写但未访问）

• Type = 7 (0111)：Read/Write、expand-down、accessed

• 代码段（Code）

• Type = 10 (1010)：Execute/Read（可执行且可读，但未访问）

• Type = 15 (1111)：Execute/Read、conforming、accessed

4. 具体描述说明

5. 用法重点

• 编写内核/驱动/逆向分析时，最常见的数据段是 type=2（可读可写，data），代码段是 type=10（可执行可读，code）。

• 类型的选择直接影响段权限和保护模式下的特权级访问。

• CPU只有在段选择子装载到段寄存器时，才会自动修改A位，其他位由操作系统或应用程序初始化。

图的总结归纳

• 第一列（Decimal）是Type域编码，直接写段描述符时要用到的数值。

• 后面E/W/C/R列对应段属性；Data行和Code行根据S=1时不同解释。

• 最右侧的Description是段的行为和访问权限。

你不懂的点其实就是：这些位都是用来描述内存段的读写、访问、扩展行为的，S决定是代码/数据还是系统段，Type的四位具体再控制段细节权限。编写描述符时，根据需要选择合适的Type编码即可。

如果你以后遇到 type 字段是 0xA，就是代码段，可执行可读。如果是 0x2，就是数据段，可读可写，只要对照表填属性即可。

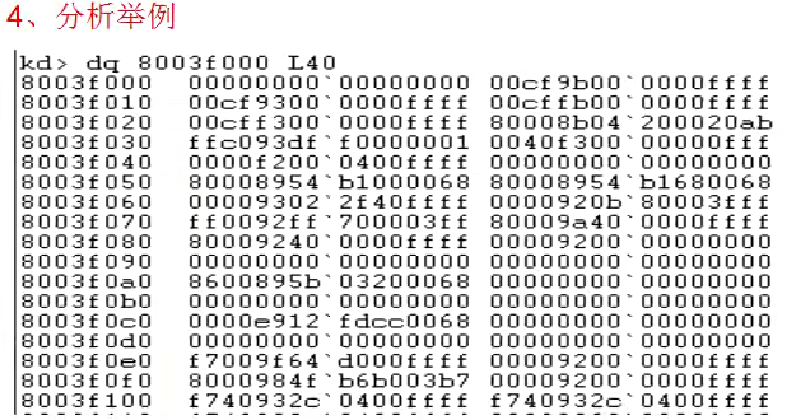

另外这里还额外提了一下DPL位，说是让记忆一下，DPL位也就是13、14位，在Windows里面只能出现两种情况，或者都是0、或者都是1。如果我们想分析代码段和数据段的Type域的属性，那么S位必然为1（S位性质），P位也必然为1（为1时才有效），DPL如果都为0，那么这几位的值就是1001也就是9，反之如果DPL位都为1，那么就是1111也就是F，所以当我们把GDT表拿出来的时候，如果我们想分析代码段或者数据段的时候，只需要看十六进制的从左往右数，索引从1开始，第五位是不是9或者f即可。其他的就不用管了，因为其他的一定不是代码段或者数据段。

代码段还是数据段该如何确认？就是看Type域，Type域的第11位如果为0那就是一个数据段，如果为1那就是一个代码段。所以从左往右数，索引从1开始，第六位可以判断到底是代码段还是数据段。这里我们可以举例00cf9b00和00cffb00，这两个位置的第六位都是b，而b是大于8的，所以根据第十一位均为1可知这两个都是代码段的。

所以段描述符的属性学习的时候，一定要有层次感，先看P位，然后看S位，通过S位区分两大类，S=1的时候是代码段或者数据段，S=0是系统段。这个拆分完后我们却根据第六位去看到底是数据段还是代码段，第六位的值大于等于8就是代码段，小于8就是数据段。

如果是代码段的话，那么有三个值非常重要，就是E、W、A，A表示是否访问过，比如操作系统在启动的时候，段描述符是没有被加载过的，那么A位一定是0，当它被使用、也就是被访问过时，这个位会被置1，这就是是否访问的意思了；这个W表示是否可写，如果为0代表这个段虽然是数据段但是不可以写，为1的时候代表可写。这里海哥指出——这四位11、E、W、A在代码段(数据段)或系统段中是有不同含义的，所以要了解Type语句，就要先用S来对其进行拆分，拆分完了以后，再通过第十一位进一步拆分来看到底是代码段还是数据段。刚才讲的A和W是针对数据段的时候的描述。来看一下第十位E，E是拓展位，当第十位为0的时候表示向上拓展，如果位1就表示向下拓展。

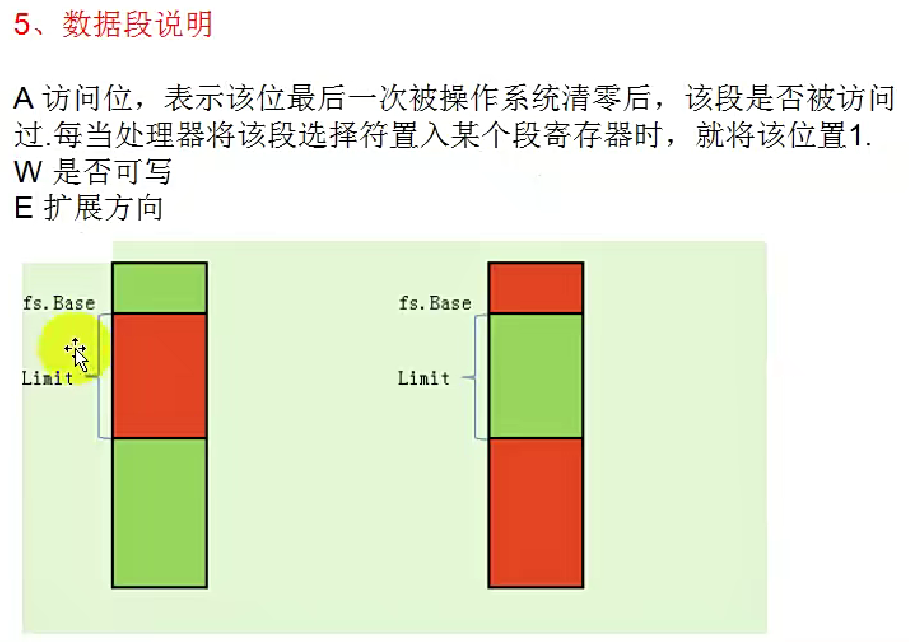

这里来举例一张图来说明什么叫向上拓展和向下拓展，选择FS段寄存器，FS有Base、有Limit，注意这里的Base不是绿色的方块，而是那一条黑色的线，也就是Limit的顶端那条黑线。Base指的是这个段描述的数据从哪里开始，Limit指的是描述的段有多长。向上拓展指的是你描述的地址的有效范围是Base开始到Base+Limit结束，也就是图中左侧的红色部分是向上拓展的时候，是有效的；如果当前的段是向下拓展的，那么有效地址指的是除去Base+Limit以外的部分。

接下来依旧是看Type域，当S位为1的时候，说明是数据段或代码段，但如果此时是一个代码段的话，也就是第六位十六进制数大于8的时候，那当前的段描述符其含义就是一个代码段的描述符。同样是这个Type域的性质发生了变化，A位和数据段的性质是一样的，都是表示当前这个段是否被访问过；R位是可读位，表示是否可读；C位是一致位，表示当前代码段是一致代码段还是非一致代码段，一致代码段和非一致代码段的区别后续会介绍，这节课不用管，只需要知道谁是数据段谁是代码段就可以，在代码段中哪一个是一致代码段、哪一个是非一致代码段即可。

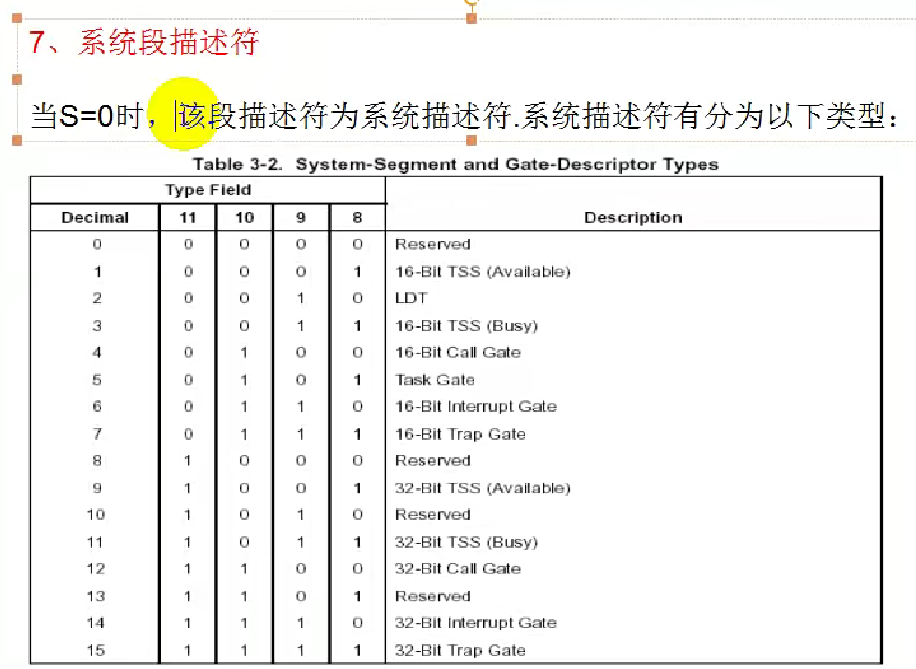

系统段描述符里面分为很多个小类，如下表所示。

举例来说，S=0的时候我们知道是系统描述符，那么如果Type域的值是1011的话，那么这是一个32位的TSS，并且是处于繁忙的状态，什么是TSS、什么是中断门、什么是陷阱门，现在先不用管，只需要知道拆分就可以了。
