本文是<实战解析 USB HID 协议>和<实战解析 USB HID 协议 2>的扩展篇. 不过这次将目光转移到应用了I2C HID协议的设备.

1. 硬件部分

在单片机/嵌入式应用场景中, 设备间通信只需SCL/SDA 2根信号线; 而HID over I2C协议还额外需要一根INT中断信号. 当I2C Slaver有数据时, 如触摸Pad, 会触发INT信号 (Assert INT#). Host收到中断后才会发起I2C事务(直至此时Host才使能SCL信号, 再通过SDA信号读取数据). 由于这个特性, HID over I2C信号在逻辑分析仪中的输出会呈现一定的规律性: SCL/SDA仅在INT# Assert期间变化; 在INT# De-Assert期间无变化, 这种特性使得波形比较清澈(这样设计可能也是为了省电):

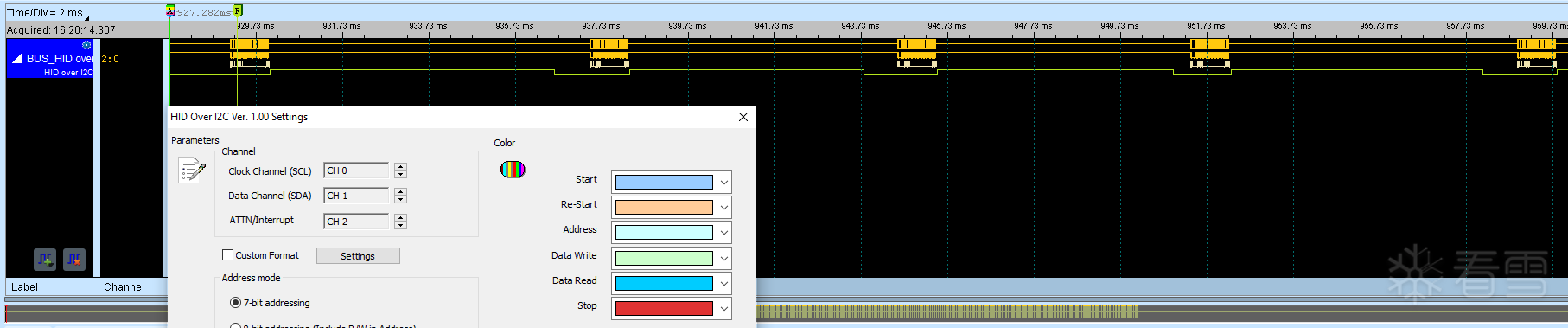

由Acute解析的HID Over I2C波形

常见的I2C HID设备有I2C Touch Pad和I2C Touch Panel, 正好我手边有台带FocalTech I2C Touch Pad的二手笔记本且Touch Pad PCB上有INT/SCL/SDA这些信号的丝印, 方便接转接板. 本文的内容将基于此笔记本展开.

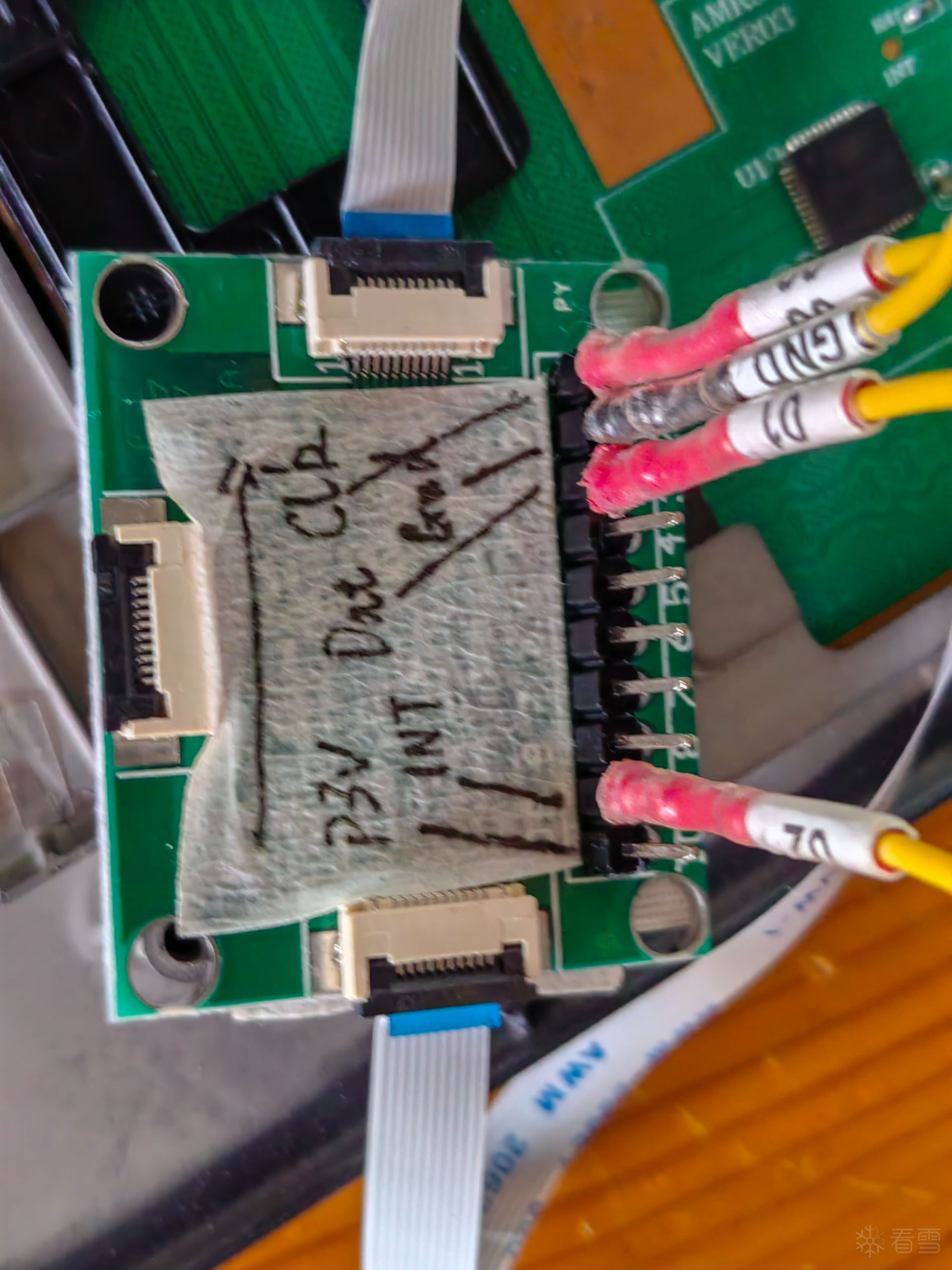

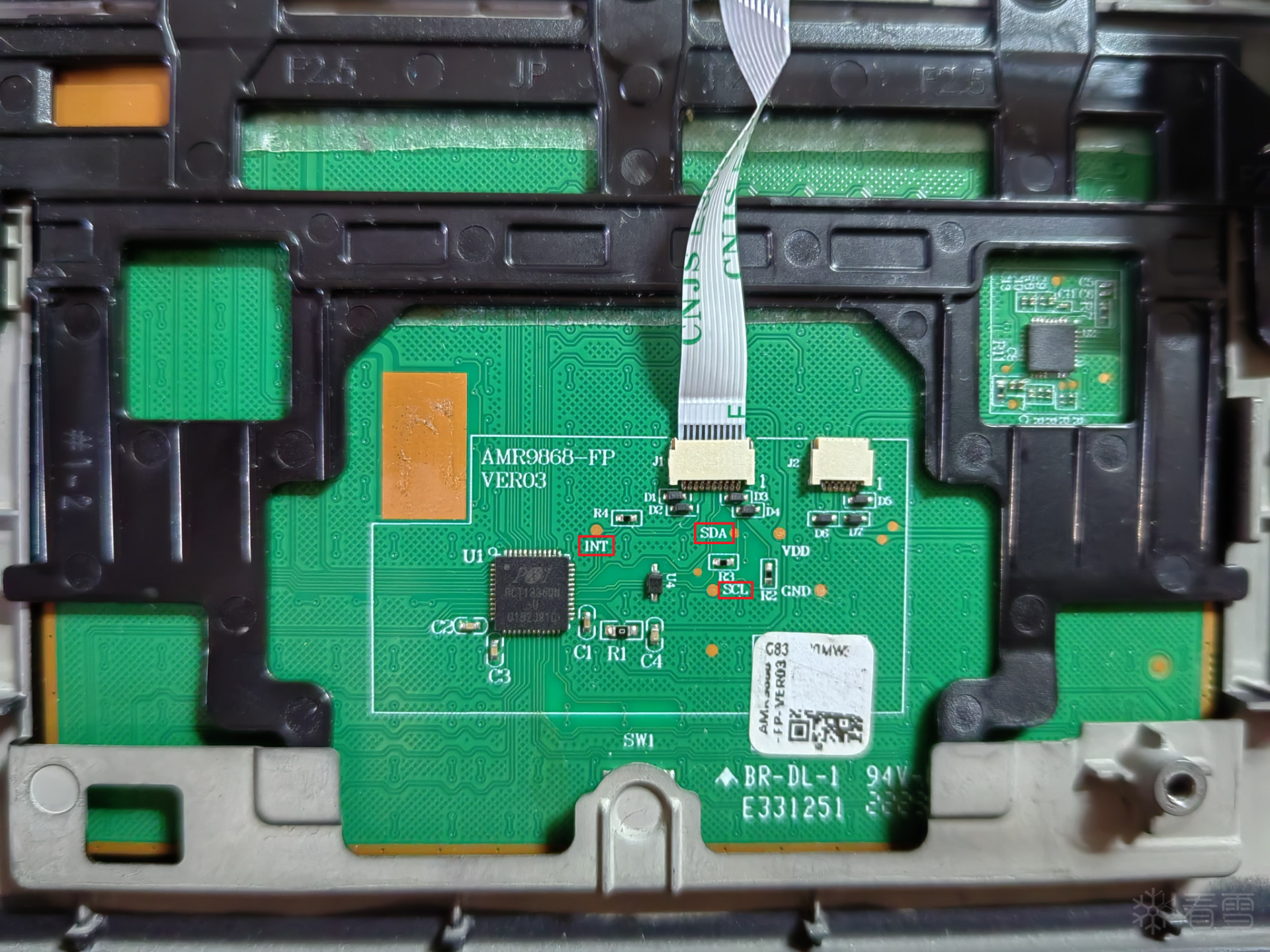

FocalTech I2C Pad PCB

2.固件部分

硬件部分的准备完成, 再看看固件/OS部分. HID over I2C协议获取HID Report Descriptor的过程有点绕. OS需要从ACPI中获得HID Descriptor Register. OS通过HID Descriptor Register去Touch Pad中读取HID Descriptor. 注意, 目前读到的是HID Descriptor, 其结构如下:

typedef struct _HIDDescriptor
{
	uint16 wHIDDescLength;
	uint16	bcdVersion;
	uint16	wReportDescriptorLength;
	uint16	wReportDescriptorRegister;
	uint16	wInputRegister;
	uint16	wMaxInputLength;
	uint16	wOutputRegister;
	uint16	wMaxOutputLength;
	uint16	wCommandRegister;
	uint16	wDataRegister;
	uint16	wVendorID;
	uint16	wProductID;
	uint16	wVersionID;
	uint32	Reserved;
}HIDDescriptor;

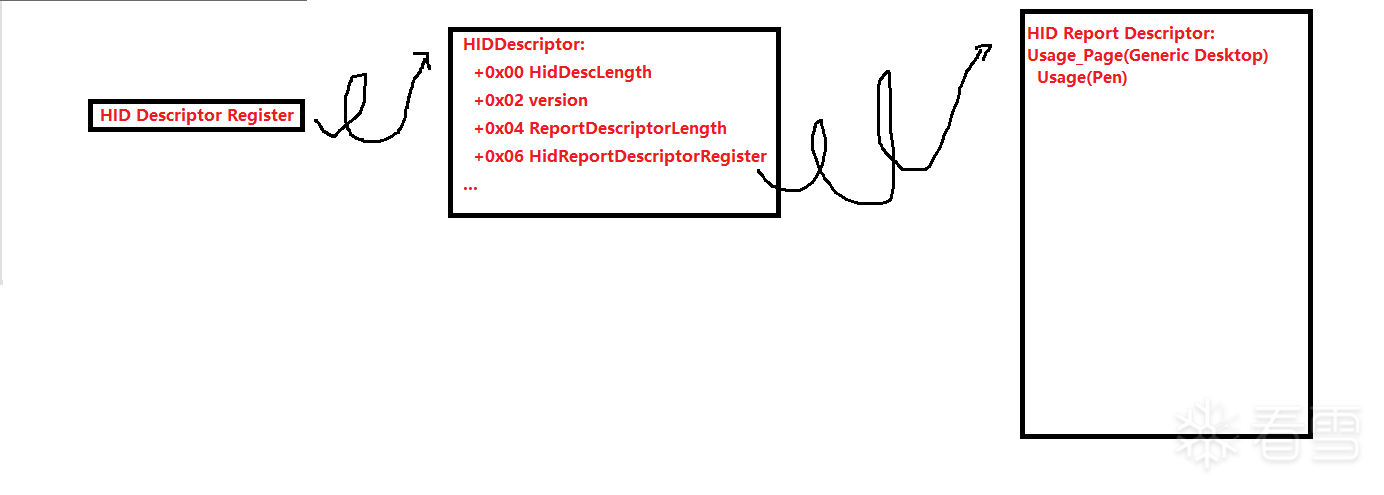

OS再从HIDDescriptor->wReportDescriptorRegister获得Report Descriptor Register地址, 最终通过该地址获得HID Report Descriptor. 该过程的示意图如下:

另外OS从HIDDescriptor->wCommandRegister获得Command Register, 该寄存器用于Host向Slave发出如SetPower/RESET请求.

2.1. SetPower/RESET

OS在读取HID Descriptor后, 在进一步读取HID Report Descriptor前, 还需要对HID Over I2C设备依次执行2个动作SetPower和RESET

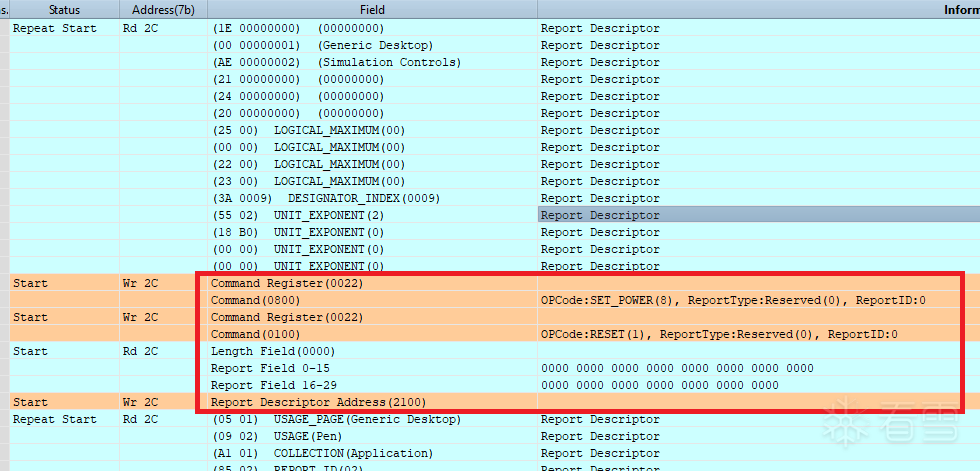

这2个命令都是OS通过向HIDDescriptor->wCommandRegister(在本文中是0x22)指定的寄存器写入2 BYTE的Command实现.

命令

HOST向wCommandRegister写入的2 BYTE数值

备注

SET_POWER

BYTE0=0x08, BYTE1=0x00

SET_POWER=On, 让设备开始工作

RESET

BYTE0=0x01, BYTE1=0x00

1.Slave重置自身;

2.重置完成后Assert INT#

3.Host发现INT# Assert后发起I2CRead事务

4.Slave持续向Host返回0x00 0x00作为重置成功的标志

5.Host读取完毕后, Slave将De-Assert INT#

附注, 如果RESET流程执行失败, Windows设备管理器中的I2C 设备会出现黄色感叹号.

2.2. 获取I2C Slave Address和HID Descriptor Register Address

HID over I2C协议本质上依然是I2C协议和HID协议. 对于I2C协议, 固件需要向主机提供I2C Slave Address; 而对于HID协议, 固件需要向Host提供HID Descriptor Register. Host获得Descriptor Register后, 再通过I2C 协议(Repeat Start事务)从Pad固件中获得 HID Descriptor. 这种关系就像C语言里的指针: HID Descriptor Register就像HID Descriptor类型的指针, 通过该指针获取HID Descriptor结构体变量.

	获取方式	备注
I2C Slaver Address	OS enable ACPI以后, 由Method(_INI)设定, OS通过Method(_CRS)获取	字面意思, 就是Slave设备地址, 在本文中就是I2C Touch Pad Slave地址.
HID Descriptor Register	OS enable ACPI以后, 由Method(_INI)设定, OS通过Method(_DSW)获取	HID over I2C协议中最重要的部分. 由厂商提供, 固件设定的16bit地址. Method(_DSW)中获得HID Descriptor Register, 再从Register中获得HID Descriptor.

作为Pad厂商和主机厂商以外的读者, 可以通过RW dump整个ACPI Table获得这2个信息(本文使用的ACPI Dump文件参见附录):

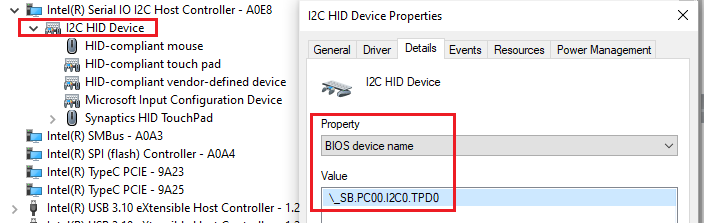

a. 首先查看设备管理器, 定位I2C Touch Pad的Bios Device Name:

b. 根据Bios Device Name知I2C Touch Pad的ACPI Device Name是TPD0, 搜索整个ACPI Table. 可以看到在Device(TPD0) Scope中找到Method(_INI) :

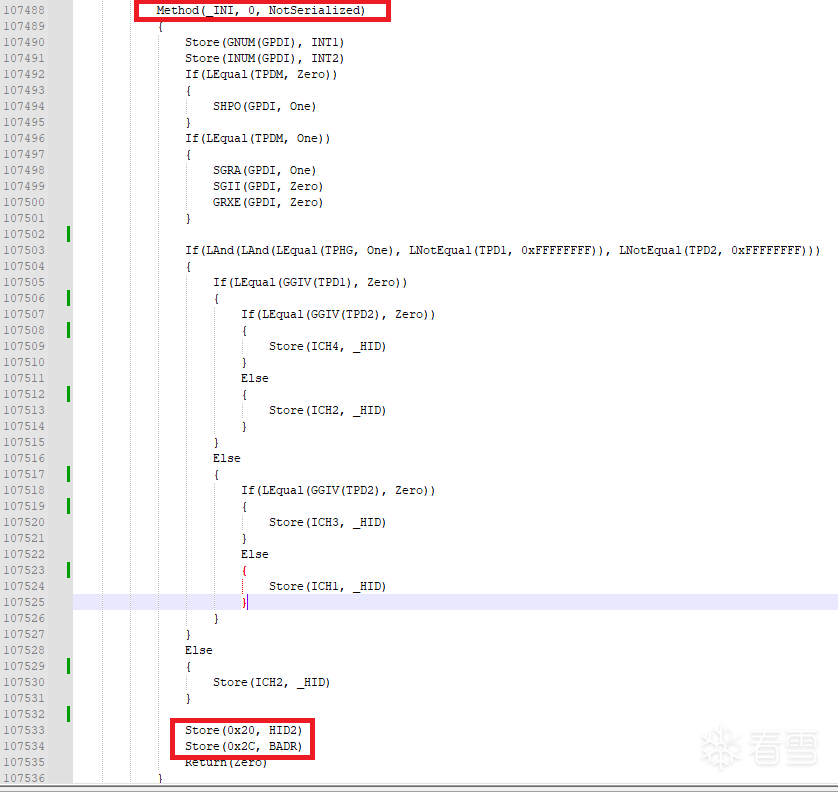

Method(_INI)初始化I2C slave Address/HID Descriptor Register Address

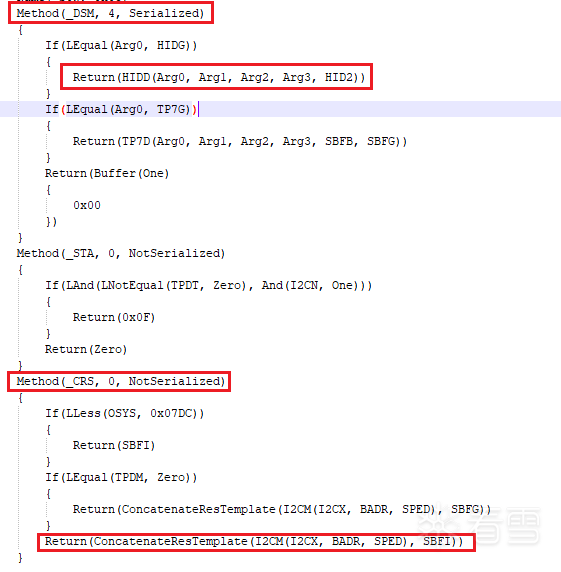

Method(_CRS)和Method(_DSW)返回I2C slave Address/HID Descriptor Register Address

2.3. 从逻辑分析仪观察获得HID Report Descriptor的过程

读者只能从ACPI Table中看到I2C Slave Address和HID Descriptor Register Address, 但是OS和Pad交互获得HID Report Descriptor的过程只能依赖逻辑分析仪读到. 我将通过2小节来演示该过程(演示中用到的逻辑分析仪文件见附件: HIDDescriptorAndHIDReportDescriptor.TBW).

2.3.1. I2C Host发起HID Descriptor Register读HID Descriptor

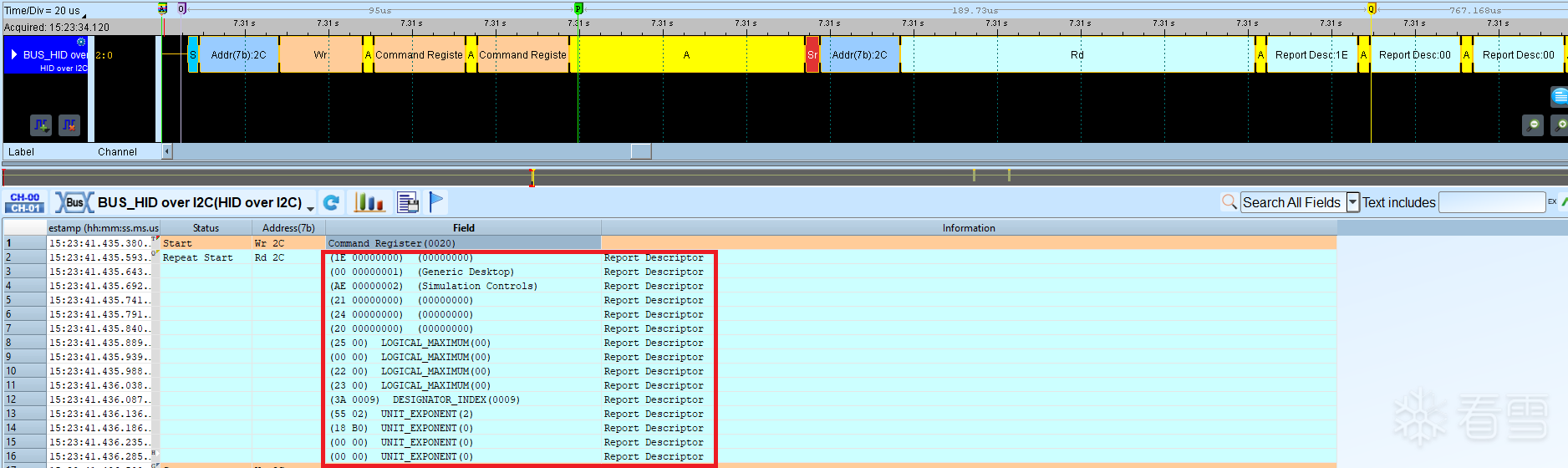

逻辑分析仪上读到的第一段I2C事务如下:

对波形解读:

动作	注释
Start	I2C事务开始
Addr:0x2C+Write	寻址Slave, 准备写入地址
Command Register:0x20	写入0x20, 这是从ACPI中读到的HID Descriptor Register
SR (Start Repeat)	不释放总线, 切换模式
Addr:0x2C+Read	再次寻址Slave, 开始从0x20处读取

Host从 Pad中读到的内容如上图中红框部分, 下表将数值还原为HID Descriptor:

Offset	在HID Descriptor中的字段	Value	注释
0x00	wHIDDescLength	0x001E	HID Over I2C Spec规定的固定内容, 指明整个HID Descriptor长度为0x1E
0x02	bcdVersion	0x0100	HID Over I2C Spec规定的固定内容, bcd格式的版本号
0x04	wReportDescriptorLength	0x02AE	HID Report Descriptor长度
0x06	wReportDescriptorRegister	0x0021	Host 会读取这个地址来获取 HID Report Descriptor
0x08	wInputRegister	0x0024	读取输入报告(如Pad移动/按键)的地址
0x0A	wMaxInputLength	0x0020	输入报告的最大长度
0x0C	wOutputRegister	0x0025	发送输出报告的地址
0x0E	wMaxOutputLength	0x0000	N/A
0x10	wCommandRegister	0x0022	发送 Reset/SetPower 命令的地址
0x12	wDataRegister	0x0023	进行数据传输时所依赖的寄存器地址

表格中wInputRegister字段像在表达: 当有输入事件产生时(INT# Assert时), OS会从wInputRegister所指向寄存器中读取Input Report. 然而, 在实际测试过程中, 我并没有从逻辑分析仪中看到这样的I2C事务. 不知道为啥Windows为啥没有完全按HID Over I2C协议实现(因为I2C事务是HOST发起的, 因此可以排除设备端不按标准实现的可能).

2.3.2. I2C Host再次发起读事务获取HID Report Descriptor

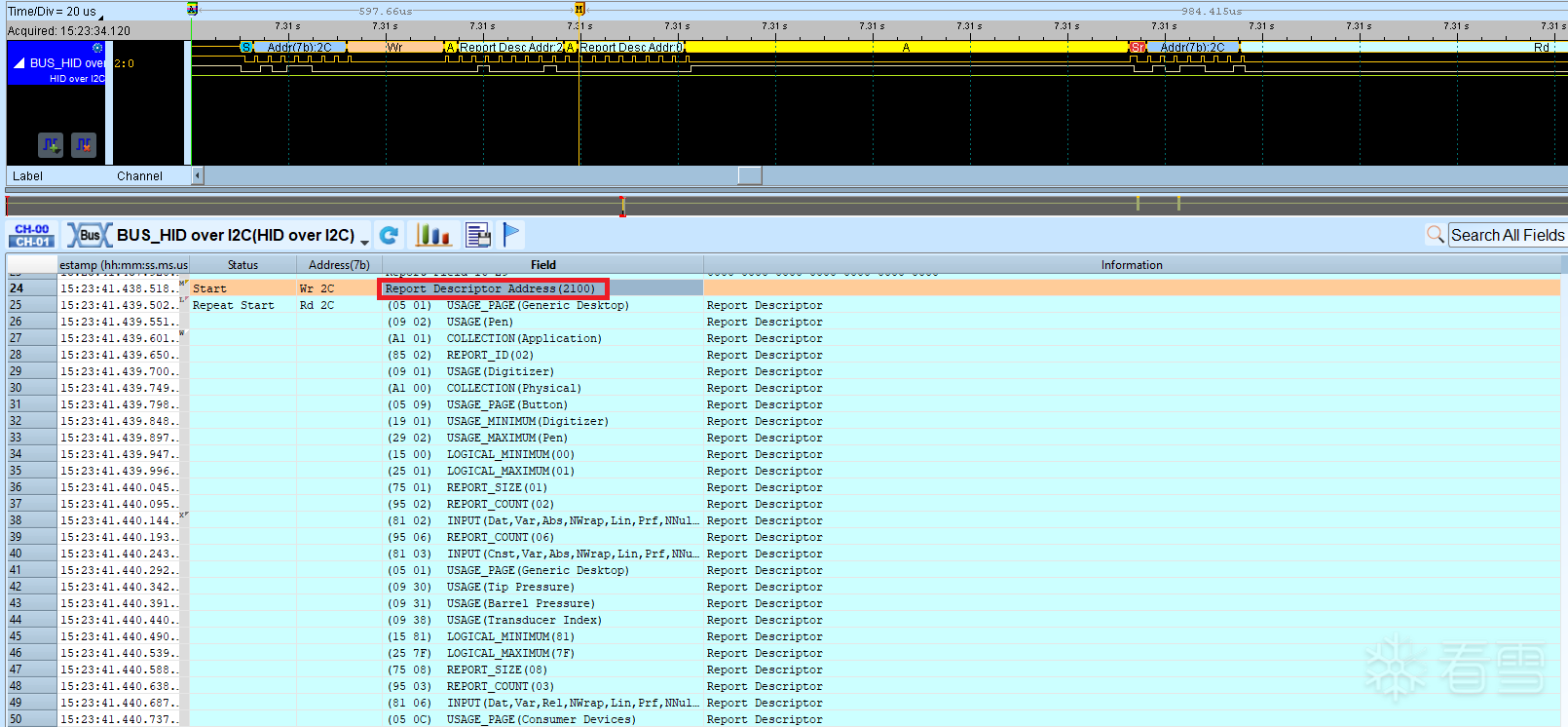

OS填充完HID Descriptor后, 了解到HID Report Descriptor Register=0x21, 之后OS会从0x21处(如下图红框处所示)获取HID Report Descriptor:

2.4. 解析HID Report Descriptor

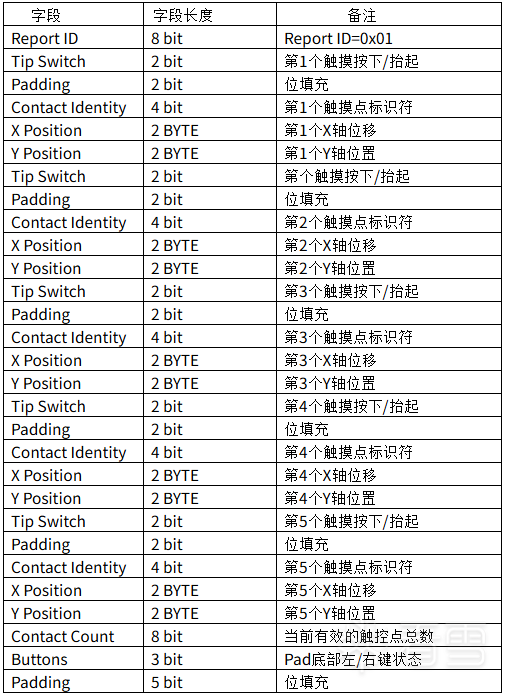

我已将读到的HID Report Descriptor Hexdump保存到附件HidReportDescriptorptor.CSV. 我使用的的Touch Pad具有多点触摸功能, 而.csv文件中REPORT_ID(01)所描述的Usage_Page/Usage/Collection&EndCollection用于描述多点触摸功能的Input Report. 在之前的文章中已经有比较详细的解析HID Report Descriptor的步骤, 因此本文直接给出多点触摸功能的Input Report (Size = 0x20 Byte):

2.5. 解析Touch Pad 移动引起的Input Report

有了HID Report Descriptor这个模版, 现在可以解释逻辑分析仪上I2C Touch Pad移动产生的数据了(同样, 演示用的逻辑分析仪文件见附件: InputReportWhenFingerMove.TBW).

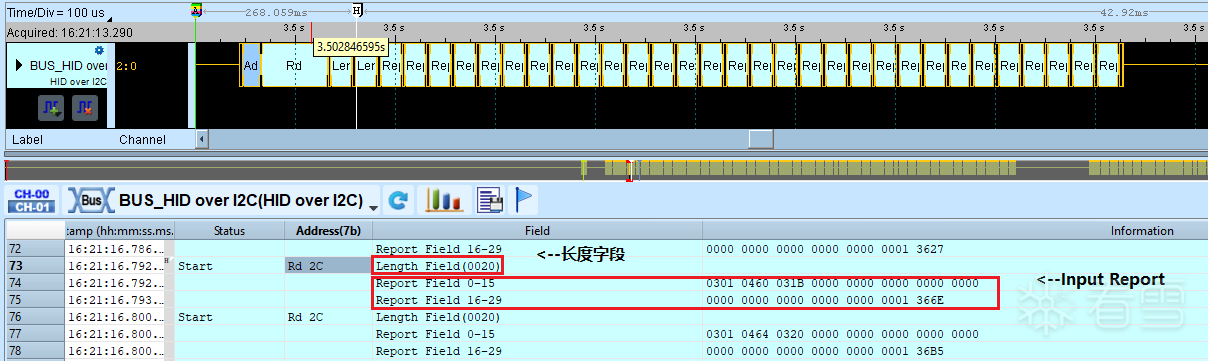

从逻辑分析仪窗口可以得到下列结论:

1. 当INT# Assert(产生了手指移动/按压一类事件)时, Host端以”Start+I2CSlaveAddr + Rd”的时序, 直接读取Input Report; 而并非以”Start+I2CSlaveAddr + Wr + HIDDescriptor.wInputRegister + StartRepeat + Rd+ HIDDescriptor.wInputRegister”这种预想的时序读取Input Report.

2. Host从Pad读到的Input Report具有固定的格式: 2字节InputReport长度+1字节ReportID+5*5字节多点触摸信息+1字节有效触摸点数+1字节按键状态.

3. 猜想

本系列完结, 实在不想写HID Over GPIO的文章了. 不知道有没有做个过滤驱动修改Input Report中位移的可行性. 我先研究研究, 如果可行, 再更新一篇.

4. 后记

写这篇文章, 始于一次Issue: I2C Touch Panel息屏回来后, Touch功能丢失并伴随设备管理器里I2C设备黄标(黄标原因是读不到_HID Descriptor). 由于复现步骤比较稳定, 抱着死马当活马医的心态, 我抓了一把HID over I2C协议, 结果发现主机发出SET_POWER Command后, INT#再也没有Assert, INT#/SCL/SDA 3个信号平静的就像湖面. 咨询屏幕厂商后才发现是电源设计有问题.

复盘Issue时, 我打算选用张银奎老师的幽兰笔记本来记录HID Over I2C协议的工作原理. 然而拆开后发现, 幽兰笔记本的TouchPad挂在USB Hub下面. 因此打消了写这篇文章的念头. 一次偶尔逛海鲜市场的时候发现居然有售卖公司的二手笔记本, 型号更是我首次Power On的型号. 交织不信任和收藏的复杂心态, 我收了这台机器, 到手后惊奇于居然真的能用!
