本文是<实战解析 USB HID 协议>的后续,  文中只有一个细小的新知识点, 主要是补充USB HID Mouse的HID Report Descriptor和Input Report作为例子, 供读者学习参考. 这回我换套工具, 用(昂贵的)Lecroy USB Protocol Suite捕捉/呈现USB Mouse数据(其实USB协议分析仪主要用在硬件产品设计阶段, 用于定位/分析回路或固件设计缺陷; 用来抓USB2.0 Full Speed设备的数据实属杀鸡用牛刀).

1.     解析USB HID Mouse的HID Report Descriptor

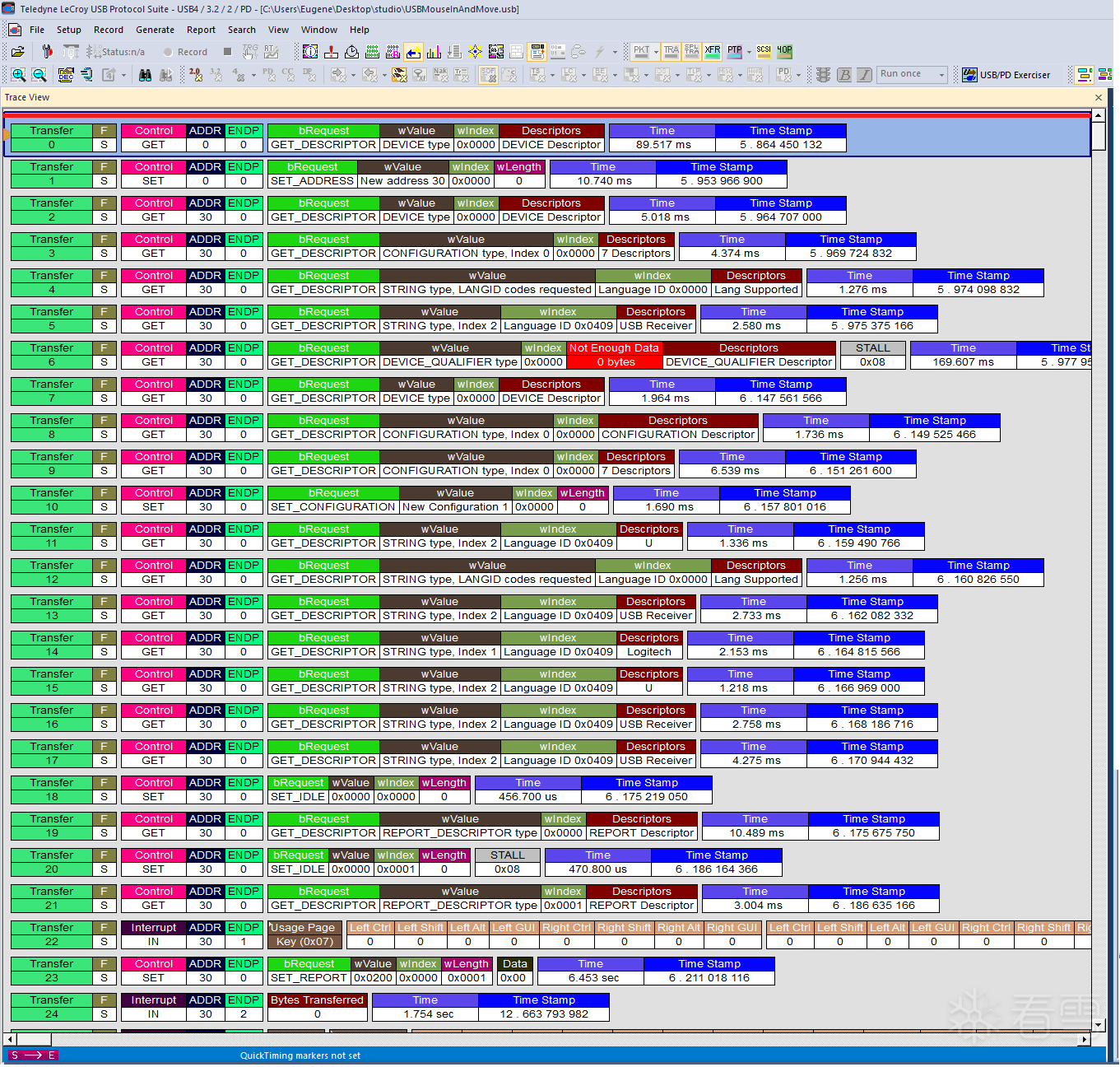

下图是USB Protocol Suite在USB发射器插入后捕获的USB设备的SETUP Transfer:

上图中

Transfer 1# ~ Transfer 17#是所有USB2.0设备所共有的Standard Request;

Transfer 18# ~ Transfer 19#: USB Host向USB Device请求USB Keyboard HID Report Descriptor;

Transfer 20# ~ Transfer 21#: USB Host向USB Device请求USB Mouse HID Report Descriptor.

USB Protocol Suite解析得到的Keyboard/Mouse Report Descriptor分别如下:

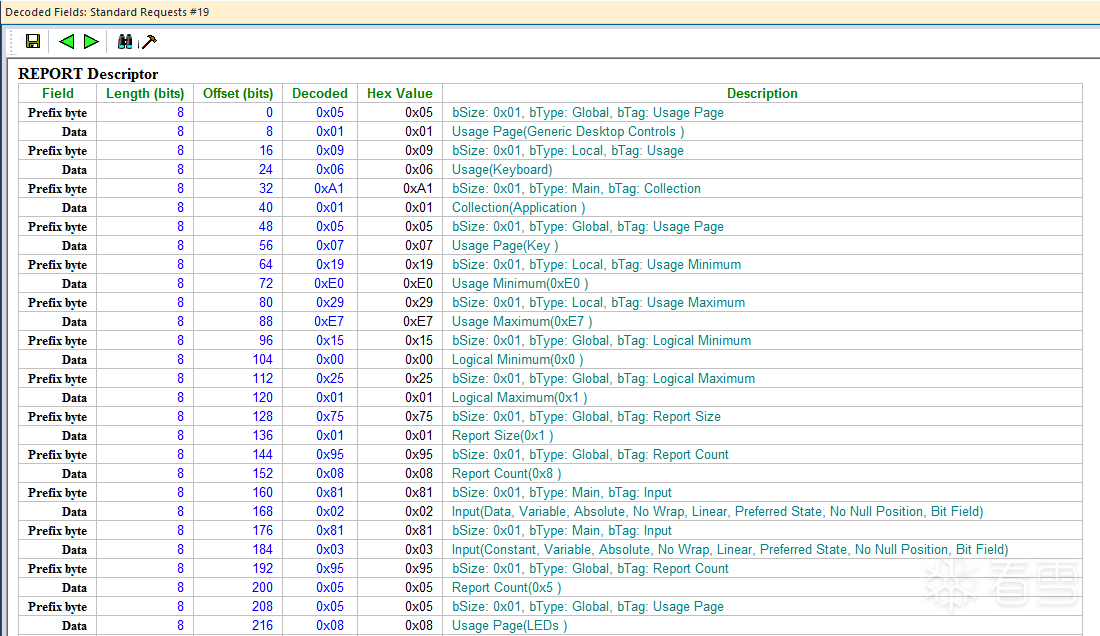

USB Keyboard HID Report Descriptor (完整Keyboard Report Descriptor 报告见附件html文档)

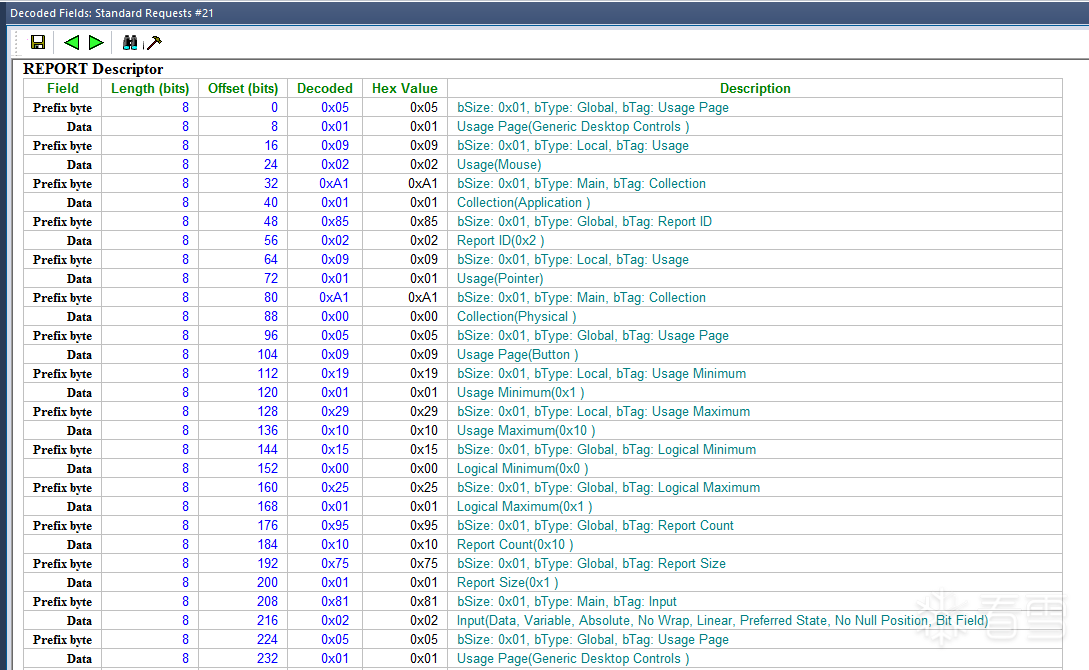

USB Mouse HID Report Descriptor (完整Mouse Report Descriptor 报告见附件html文档)

USB Protocol Suite 为USB Keyboard生成的HTML文档大小32KB; 为USB Mouse生成的HTML文档大小 80KB. 可见USB Mouse的功能更为复杂(毕竟在设备管理器里HID Keyboard才1个虚拟设备; HID Mouse有5个虚拟设备).

依然使用前一篇文章总结出来的方法,  按以下步骤进行解析:

    a). 按UsagePage/Usage/Collection & End Collection进行分组(绿框部分) ;

    b). 把Collection & End Collection中相同的Main Item归为一类(红框部分), 同时计算Hid Report将占用的Size;

    c).  解读各个字段含义;

Step a). 按UsagePage/Usage/Collection & End Collection进行分组.  按这个规则可以分5组, 如下图. 5个分组中只有第一个分组的用途是Mouse (Usage (Mouse)), 因此我们将注意力集中在此:

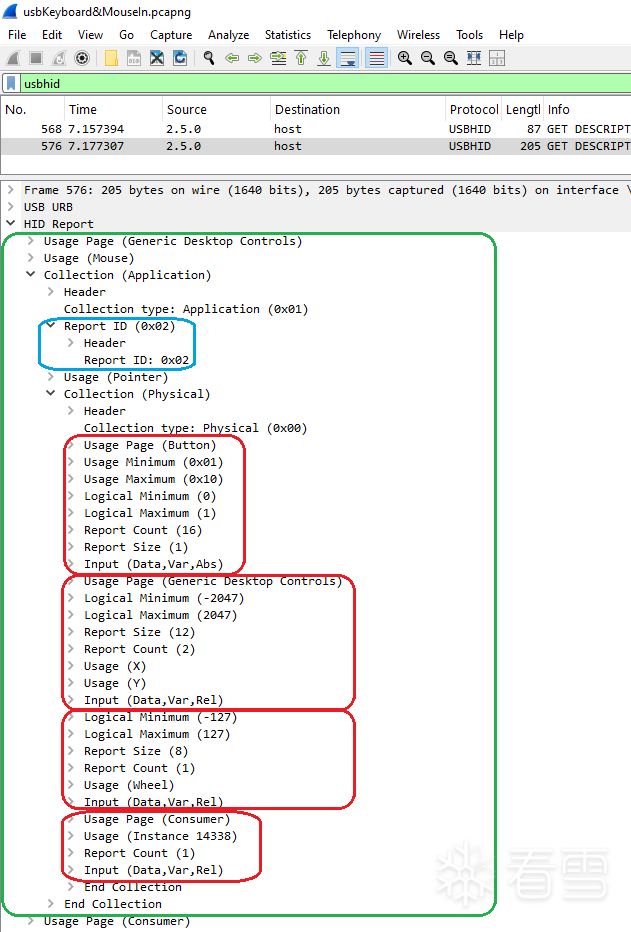

Step b). 把Collection & End Collection中相同的Main Item归为一类(下图中所有红框都属于Input Main Item).

b.1 ).  在这个集合中只有一个 Main Item—Input Item.

b.2 ).  计算 HID Input Report 大小. 计算规则在前一篇文章中也有提及: 从上往下解析Report Descriptor,  遇到Report Size/Report Count字段, 作为HID Input Report中某一字段的开始;  遇到Main Item后(本文中为input()), HID Input Report中某一字段的结束.

如前一张截图所示, 这个USB Mouse 是一个多功能设备----有多个Collection/End Collection. 但是所有USB Mouse的数据都是通过同一个USB Endpoint (端点2#)进行传输. FW使用ReportID来区分不同的功能: 基础的鼠标功能还是厂商自定义的功能. 该ReportID固定占用1字节, 位于Input Report的最开始位置(Offset=0)

Descriptor 描述的Input Report字段功能及大小如下:

该HID Report Descriptor描述的Input Report的大小=1Byte + 16*1bit+2*12bit+1*8bit+1*8bit=8 Byte. 这个值与USB Protocol Suite捕获的USB Mouse 包的大小一致(下图中最右边绿框所示):

(注: 表格中倒数第二项Usage = Wheel 设置了Global Item: Report Size=8, Report Count =1.

当OS解析到表中最后一项Usage Page = Consumer, Usage = AC Pan时发现它只更新了Global Item: Report Count =1, 根据 HID 协议的状态保持机制(Global Items 状态一旦设置，在遇到新值前持续有效), AC Pan 自动继承了 Wheel 设定的 Report Size=8.

2.      Hid Mouse Input Report实例

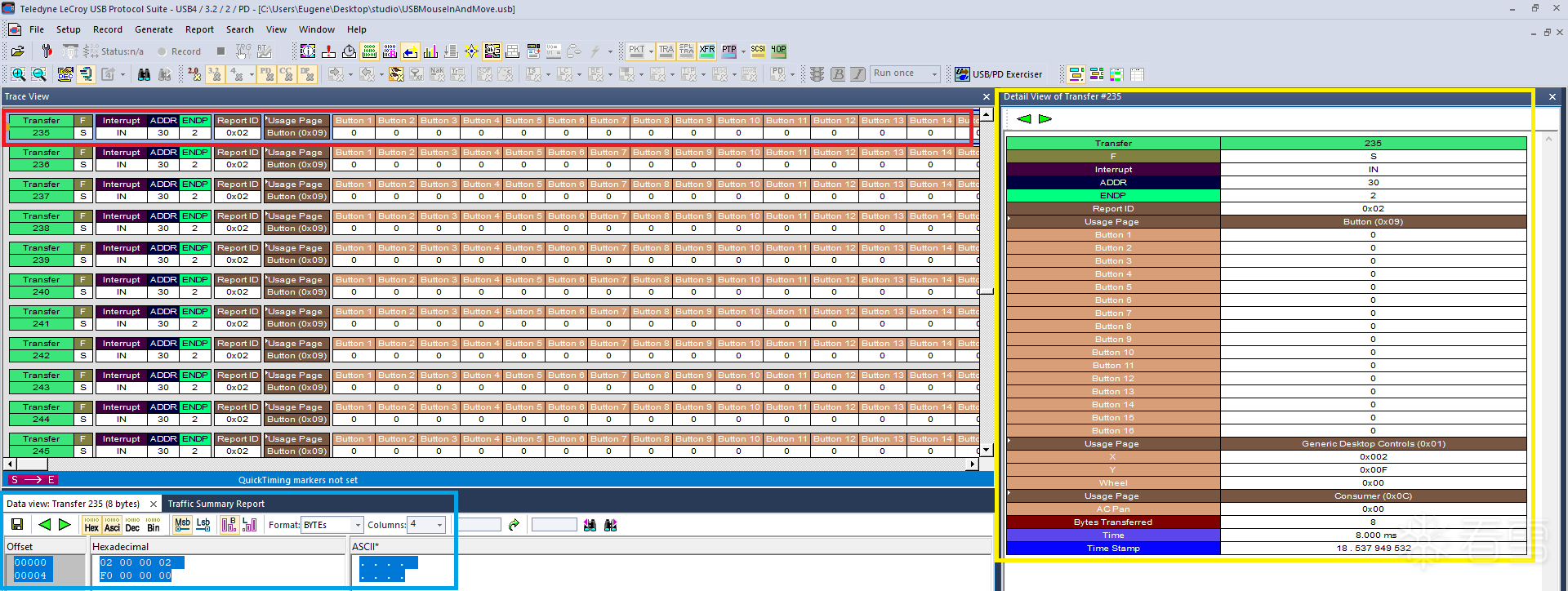

附件Transfer_235_Fields_HID_Decoder_Interrupt_In_Endp.htm的内容展示了USB Mouse移动时, OS获得的HID Input Report. Lecroy USB Protocol Suite对HID Input Report的展示界面看着挺友好的 (贵有贵的道理).

图中左下角蓝框展示了Transfer #235的USB data payload:

结合USB Mouse HID Report Descriptor的描述, 可得到各字段值:
