上一节课我们知道了段寄存器的值是通过段描述符填充的，就好比MOV DS,AX，那么AX就是一个段选择子，通过这个段选择子，可以在GDT表中找到对应的段描述符，但是有一个疑问就是一个段描述符只有八个字节也就是64位，但是我们需要80位，一个段寄存器是96位的，段选择子的16位我们已经知道了，那么剩下的80位是怎么来的呢？也就是说，我们如何用64位的值去填充一个80位的段寄存器呢，如果想要了解这些，就必须要了解段描述符的相关属性。

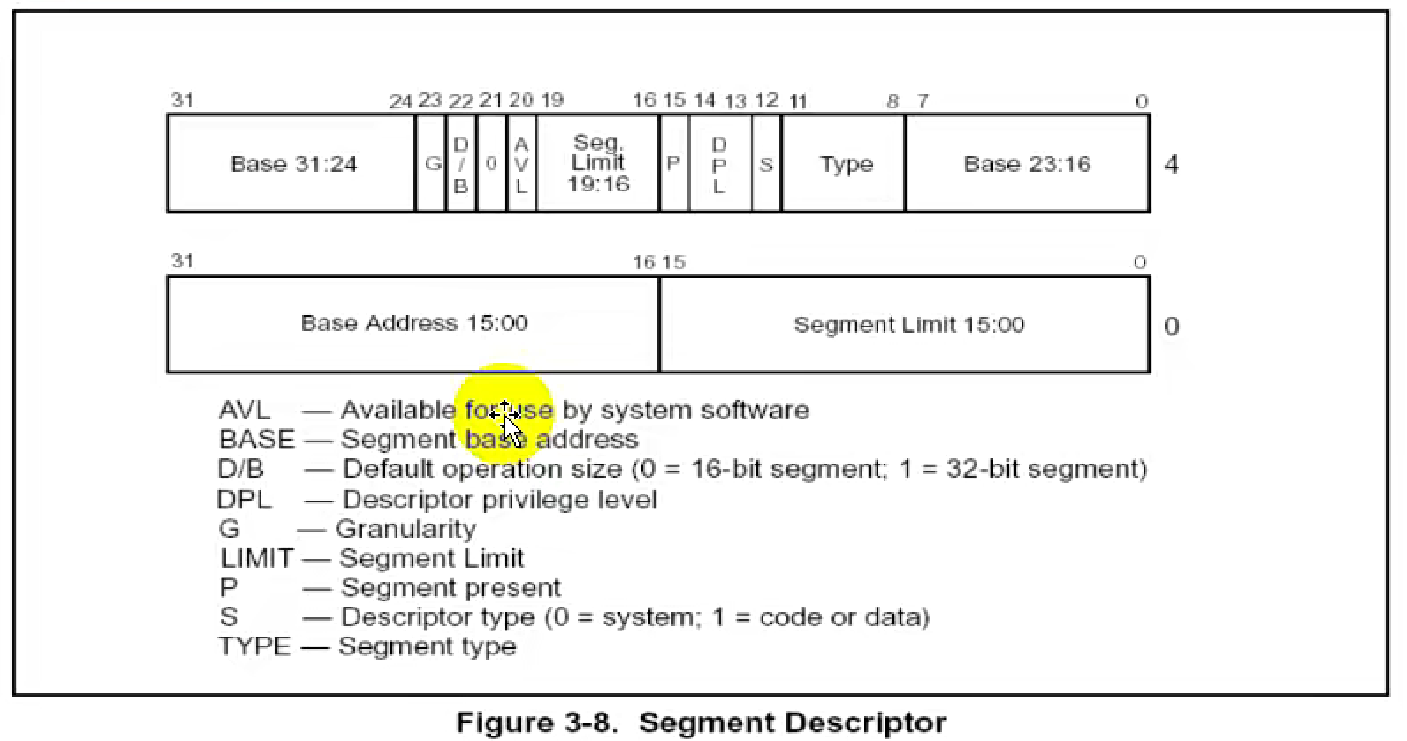

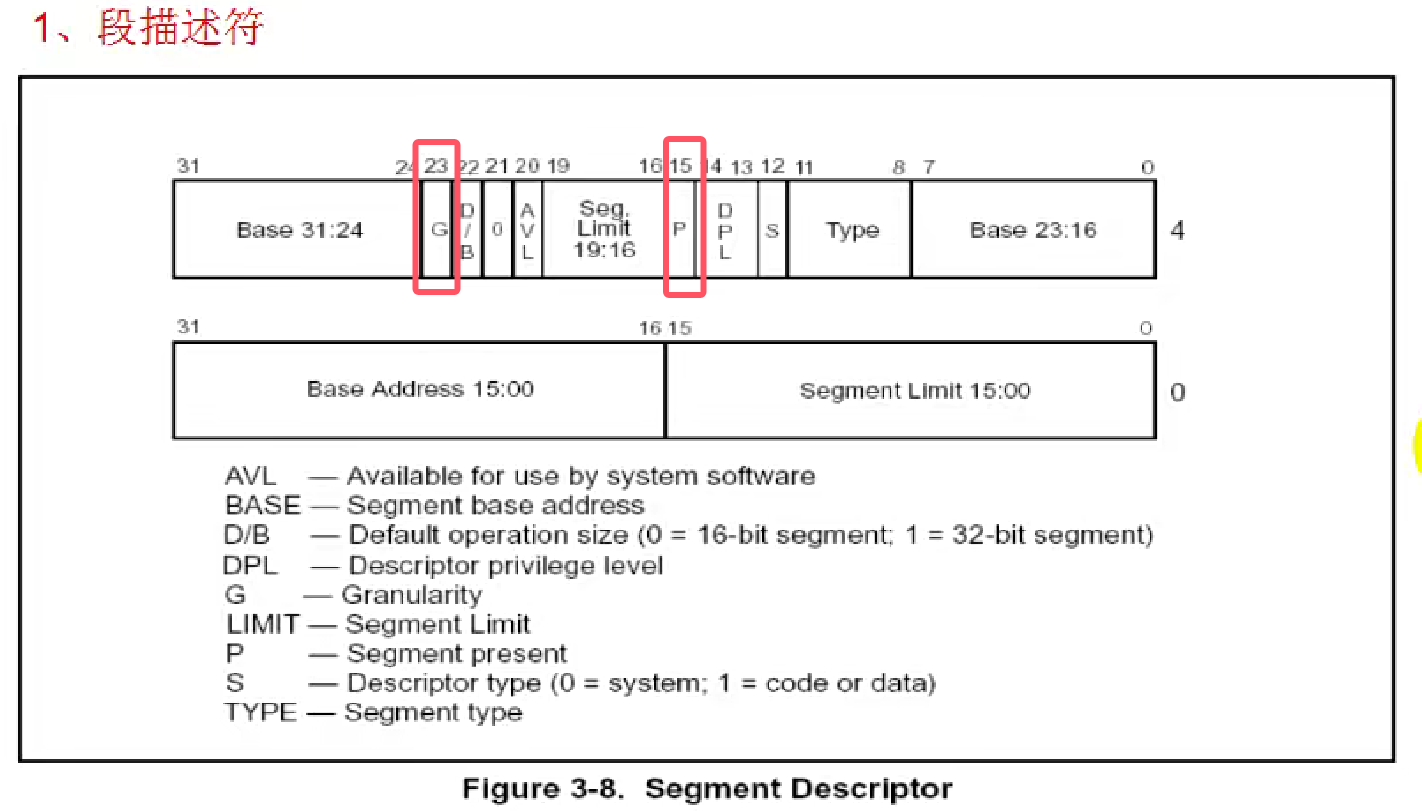

P位是高四字节的第15位，G位是高四字节的第23位。

先介绍一下P位，如下图所示。

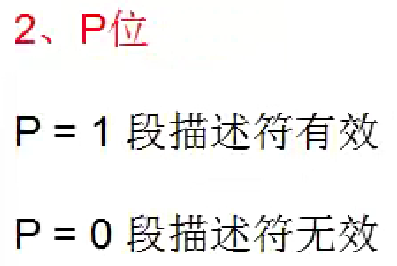

当我们通过指令将一个段描述符加载到段寄存器的时候，CPU第一件事就是检查P位看是否是有效的，如果P位等于0，那么后续的检查就不做了，只有当P位为1的时候才会做后续其他的检查。这就是P位，一个说明当前段描述符是有效还是无效的位。

在讲G位之前，我们先看一下下面的结构体。这里根据Gemini来汇总了一下段选择子、段描述符、段寄存器这三个之间的关系：段选择子 是用来 找到段描述符 的钥匙。 段描述符 是对一个内存段的 完整定义。 段寄存器持有 段选择子，并 缓存 了由段描述符提供的关键信息，以便 快速、安全地访问 对应的内存段。

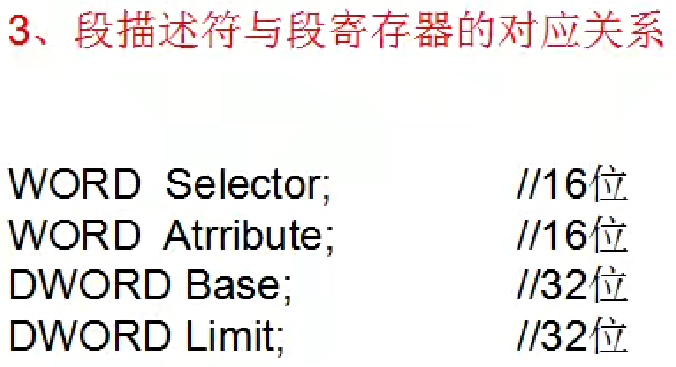

稍后会解释着96位的内容，先把上面的图和下面的图看完。

先补充一下，段寄存器就是CS、DS、SS、ES、FS、GS等。

这个结构体是段寄存器的结构，段寄存器一共有96位，第一个Selector是16位，这个就是段选择子。Atrribute的16位对应的是段描述符中高四字节中第8位开始、第23位结束的这16个字节的内容。也就是从Type位到G位。

这里海哥提了一下为什么intel把这些东西弄得这么碎，因为cpu是一步一步发展过来的，为了考虑向下兼容，所以就不能破坏以前的结构，所以在以前结构的基础上拓展过来的，这也就是为什么我们看段描述符总是分成一块一块的。

接着再看看Base这个32位，这个Base是由三部分组成，第一部分也即最高位是高四字节的24到31位，第二部分是高四字节的第0位到7位，第三部分是低四字节的第16位到31位。这三部分构成了一个32位的地址，也就是我们说的这个Base。

最后是Limit，Limit是界限，限制整个段长是多少，Limit由两部分组成，第一部分是高四字节的第16到19位；第二部分是第四字节的第0到15位。这两部分加起来是20位，20位如果转成十六进制，那么最大值是FFFFF（1111 1111 1111 1111 1111）。那么这个时候就存在问题了，Limit正常是32位的，对应的是8个十六进制，那么这个就没法填充了，所以如果我们想要正确填充的话，就必须要看G位。

如果G位为0，那就意味着Limit的单位是字节，也就是意味着补三个0就可以了即000FFFFF，换而言之，当G位为0的时候，Limit最大界限就是FFFFF；当G位为1的时候，Limit的单位是4KB而不是原来的字节了，4KB用10进制表示的话就是4096，4096代表的是多少个，而由于地址从0开始计算所以我们要算的是“上限”，那么这里还需要减1，那么就是4095，接着转换为16进制刚好是3个F就是FFF。那么我们可以这么理解，当G位为1的时候，如果你的Limit界限是1的话，那么就是相当于1后面跟了三个F也就是1FFF，如果你的界限也就是前面的全部填满的话，那么就是五个F后面再跟三个F也就是最大值8个F即FFFFF FFF，那么这样我们就弄清楚了这个64位是怎么转成80位的，也就是Limit这个是20位还是34位的问题。如果G位为0的话，那么就在前面添三个0，如果G位为1的话，那么Limit的上限就是在后面添三个F也就是最多能达到八个F。

补充一下：

G位在x86段描述符中被称为“Granularity bit”，直译为粒度位，作用是控制段限长（Segment Limit）的解析单位。

• 当G=0时，段限长以字节为单位（最大1MB，即2^20字节）。

• 当G=1时，段限长以4KB（页）为单位，相当于将段限长左移12位，即相当于乘以4KB，最大可扩展到4GB。

这种设计让段描述符能更灵活地描述不同大小的段，而“Granularity bit”就是这个功能的控制位。

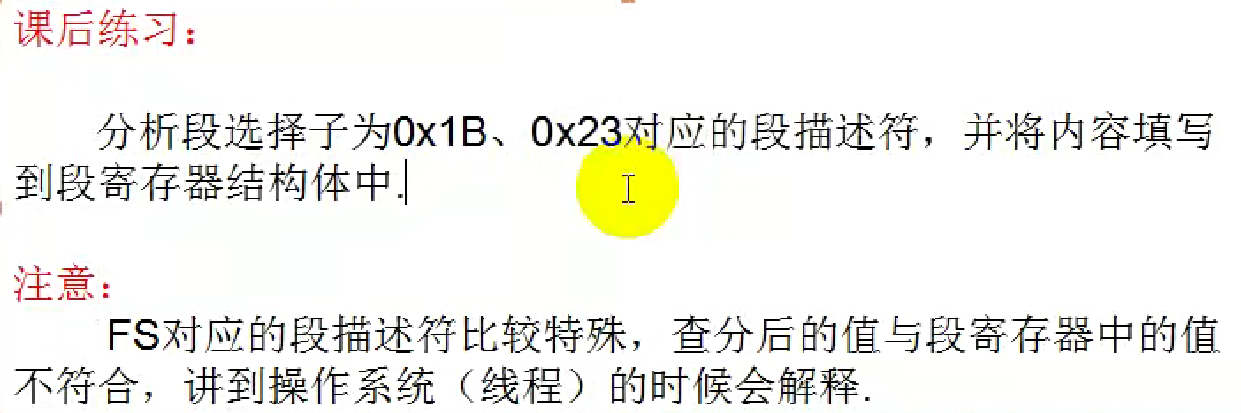

FS除外，大家以后做练习的时候不要用FS来做练习。

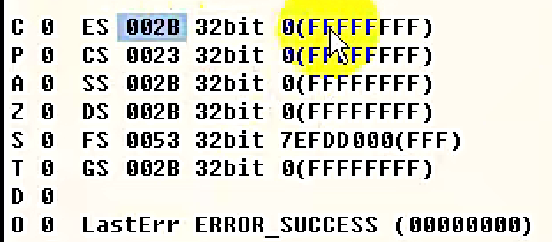

通过上图我们可以看到两个点：1.FS除外。2.所有的其他段寄存器（不包含LDTR和TR），其他的都是FFFFF FFF，也就意味着G位都是1。

我们来做一下这个练习：

段选择子 0x1B、0x23 对应段描述符分析及段寄存器结构填写

段寄存器结构分析

x86架构下，每个段寄存器（如CS、DS、ES等）实际是一个96位的结构体，分为四个部分：

• Selector（段选择子，16位可见）：指向GDT/LDT中的段描述符，记录索引号、TI（GDT/LDT表）、RPL（请求特权级）。

• Attribute（属性，16位隐藏）：记录段类型、属性等信息，从段描述符提取。

• Base（基址，32位隐藏）：段的起始线性地址，由段描述符拼接而成。

• Limit（限长，32位隐藏）：段的长度（单位为字节或4KB），受G位（粒度位）影响。

段选择子拆解与查找方法

• 段选择子结构：高13位（位3~15）为索引号，位2为TI（表指示，0=GDT，1=LDT），低位2位（0~1）为RPL。

• 查找过程：根据索引号，在GDT（TI=0）/LDT（TI=1）表中找到对应8字节（64位）段描述符，由CPU自动填充到段寄存器不可见部分。

具体案例分析

假设GDT在内存中的内容如下：

1. 段选择子 0x1B

• 拆解：0x1B = 0000 0000 0001 1011（二进制）

• 索引号：0000 0000 0001 1 = 3（十进制）

• TI：0（查找GDT表）

• RPL：11b = 3

• 描述符：gdt = 00cffb00`0000ffff

• 填写到段寄存器结构体：

2. 段选择子 0x23

• 拆解：0x23 = 0000 0000 0010 0011（二进制）

• 索引号：0000 0000 0010 0 = 4（十进制）

• TI：0（查找GDT表）

• RPL：11b = 3

• 描述符：gdt = 00cff300`0000ffff

• 填写到段寄存器结构体：

详细解析与注意事项

段描述符填充到段寄存器

• Selector（16位）：直接来自段选择子。

• Attribute（16位）：从段描述符高32位的位8~23提取（即高四字节的低16位与高8位拼接），组合为段属性。

• Base（32位）：由段描述符高32位的位24~31（Base31-24）、位8~7（Base23-16）、低32位的位16~31（Base15-0）三部分拼接而成。

• Limit（32位）：由段描述符高32位的位16~19（Limit19-16）、低32位的位0~15（Limit15-0）拼接为20位LIMIT。G位=1时，20位LIMIT扩展为32位时低12位补1（即乘以0x1000，最大4GB，即0xFFFFFFFF）；G=0时，20位LIMIT扩展为32位时高12位补0（即最大1MB，0x000FFFFF）。

FS段描述符的特殊性

FS对应的段描述符（如0x003B）查分后的值与段寄存器中的值通常不符合。这是因为在Windows系统中，FS段常用于存放TEB（线程环境块）等线程特定信息，其基址和长度由操作系统动态设置，通常并不直接对应GDT表项描述的内容（如Base可能指向TEB，Limit可能更小），这是Windows线程模型、用户态和内核态切换时的特殊处理，涉及到更复杂的加载逻辑，后续操作系统（线程）章节会详细讲解。

补充：段寄存器结构体（C语言示例）

cstruct Segment_Register {    WORD   Selector;     // 段选择子，16位    WORD   Attribute;    // 段属性，16位    DWORD  Base;         // 段基址，32位    DWORD  Limit;        // 段限长，32位};

总结表

关键要点：

• 段寄存器由Selector索引段描述符，由CPU自动填充隐藏属性、基址和限长。

• G位决定Limit的计算方式，G=1时LIMIT单位是4KB，最大4GB（0xFFFFFFFF）。

• FS的特殊性（异常值）是操作系统线程模型导致，后续会详细讲解。

• 掌握上述填充逻辑，是理解x86保护模式段机制的核心基础。

如果老师或课本提供了不同的GDT表内容，请根据实际内容计算。
如需FS（如0x003B）的具体填充分析，建议等学到操作系统线程相关章节再展开。
