加载

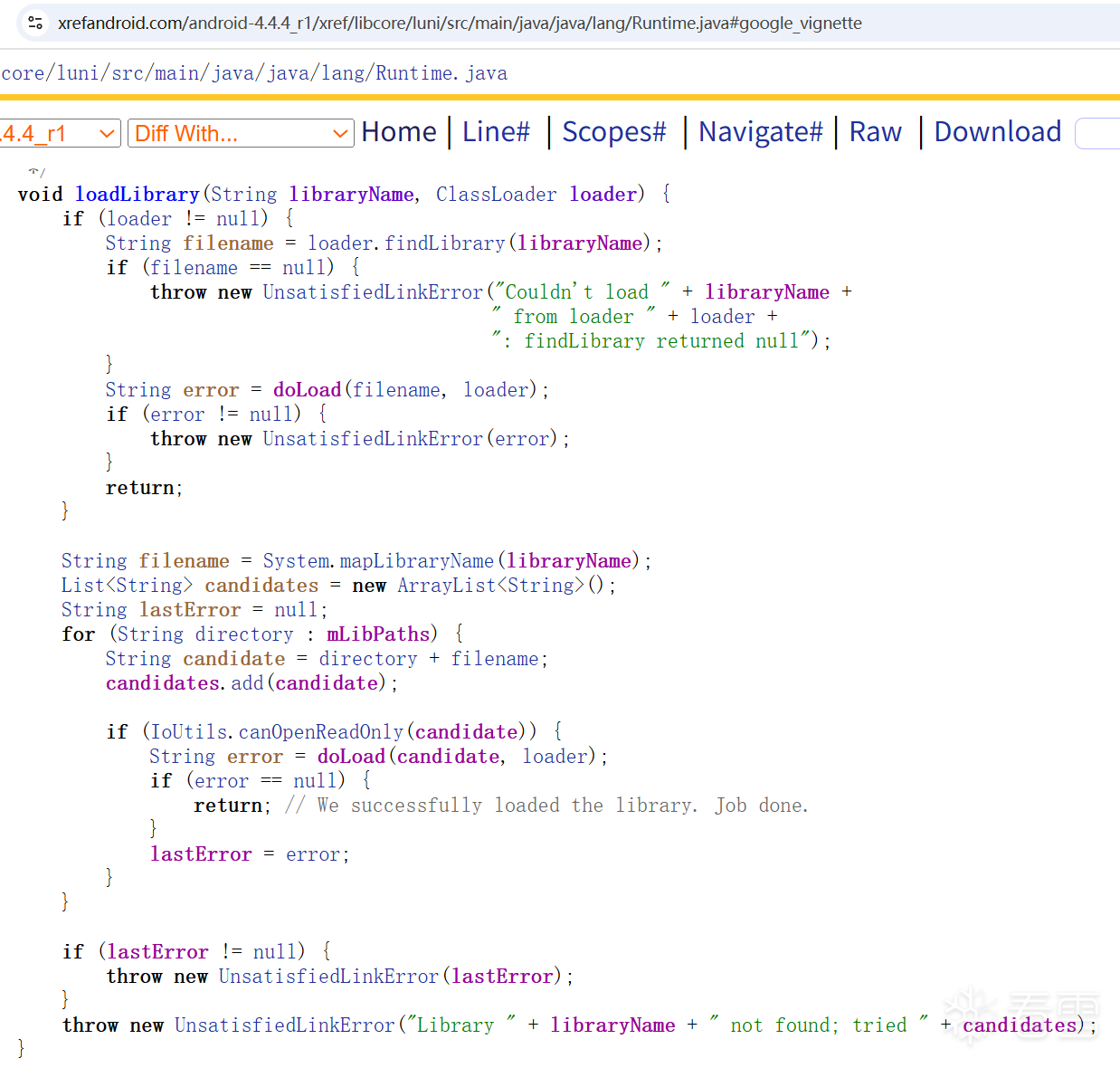

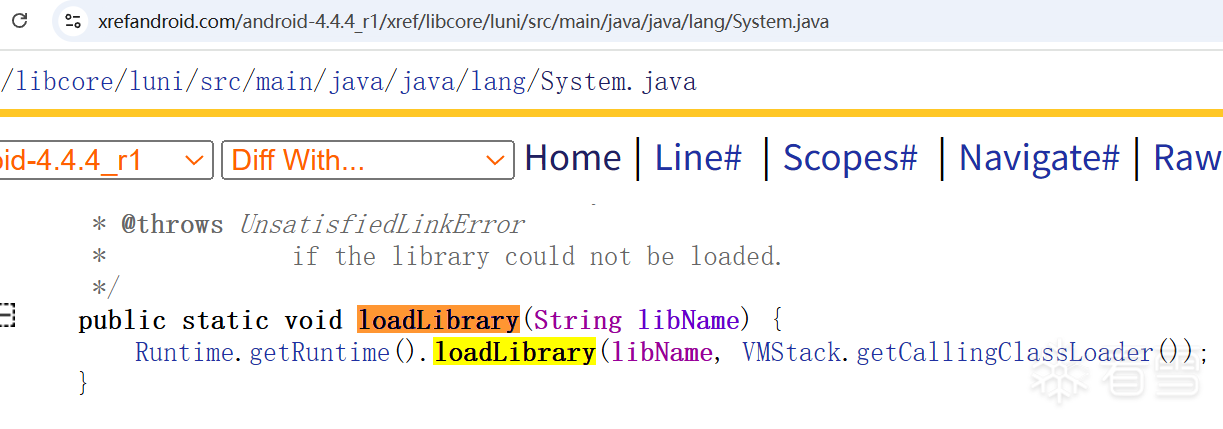

以安卓4.4为例，从system.loadlibrary入手

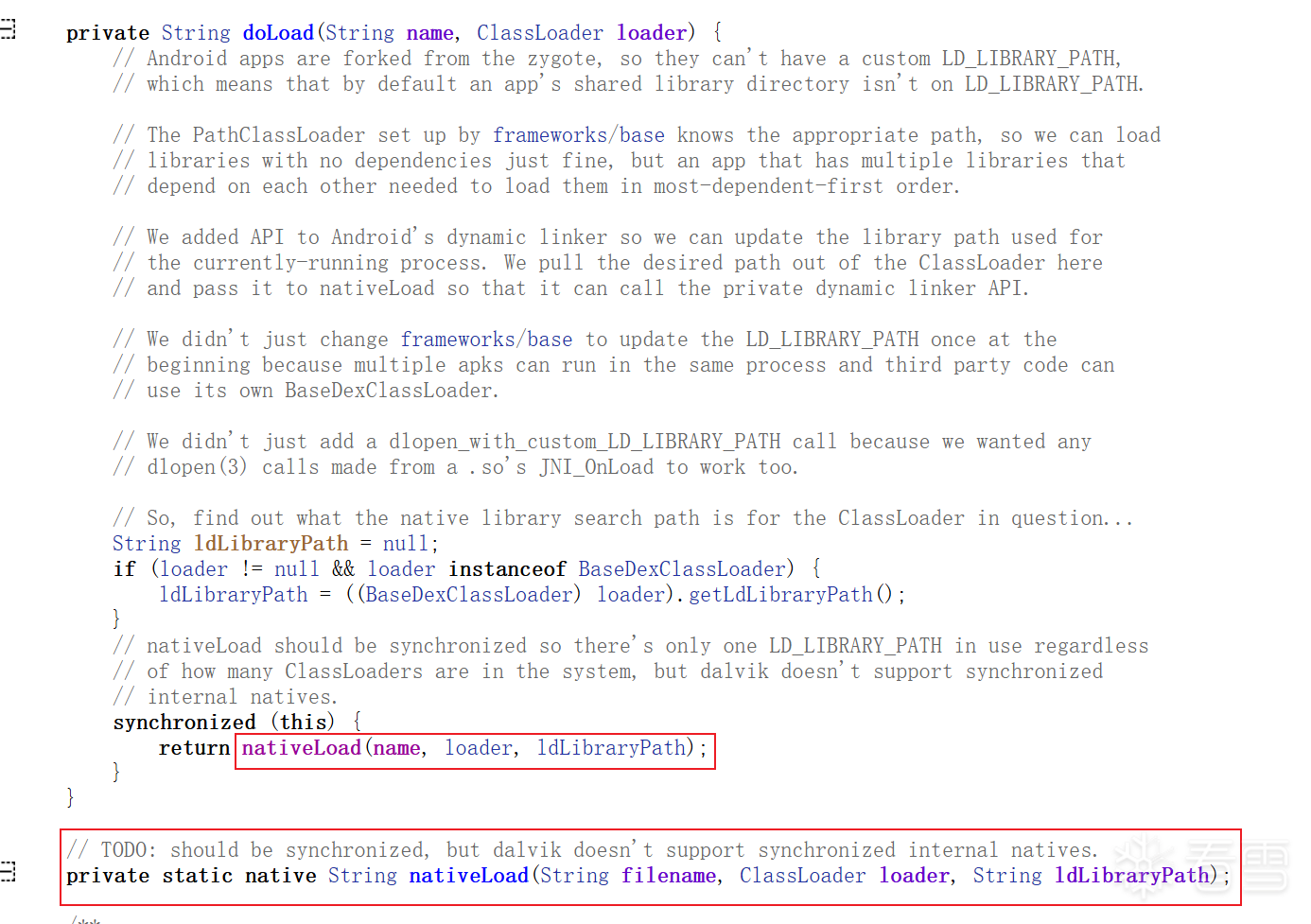

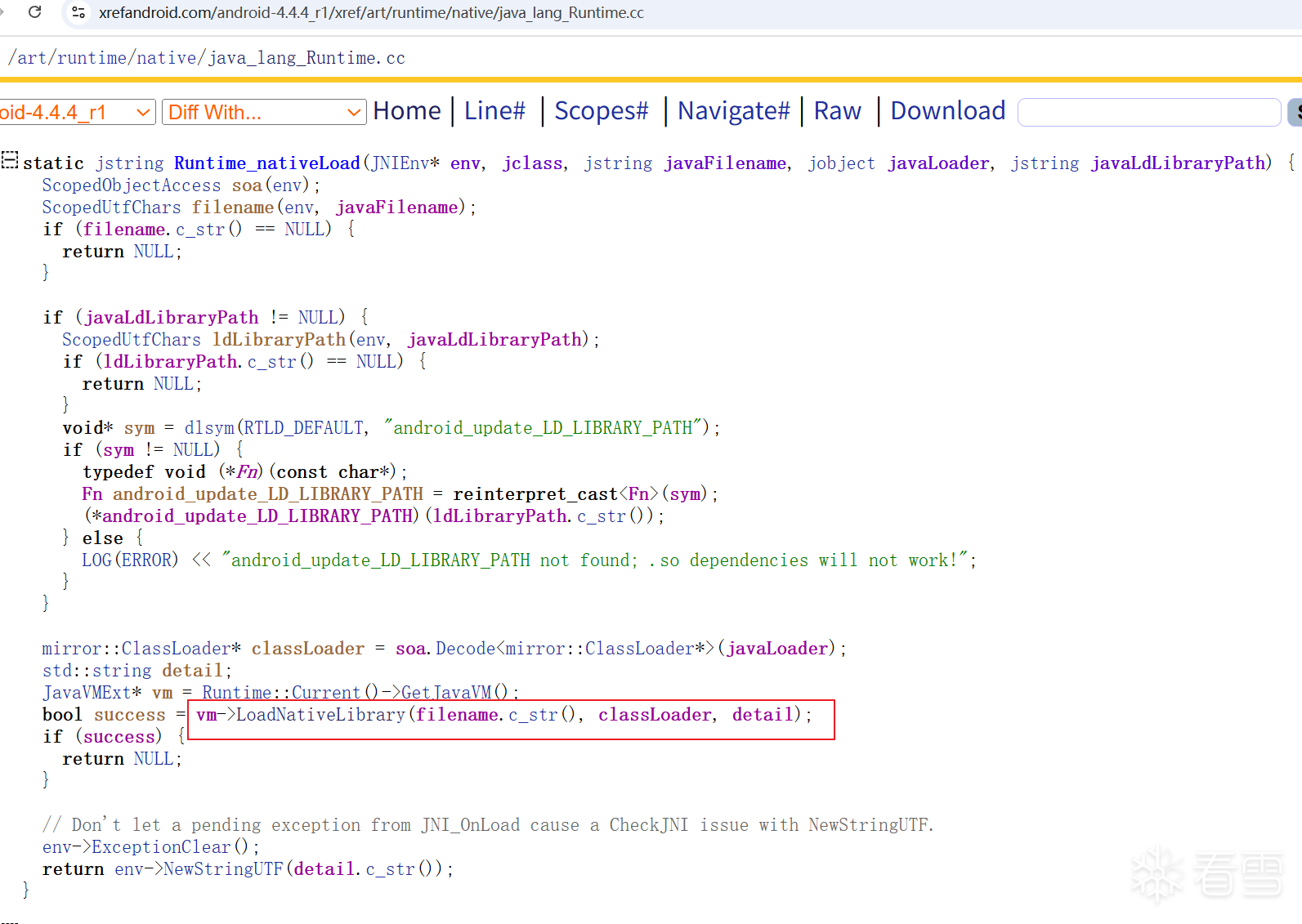

进入doLoad方法

LoadNativeLibrary只截取关键部分

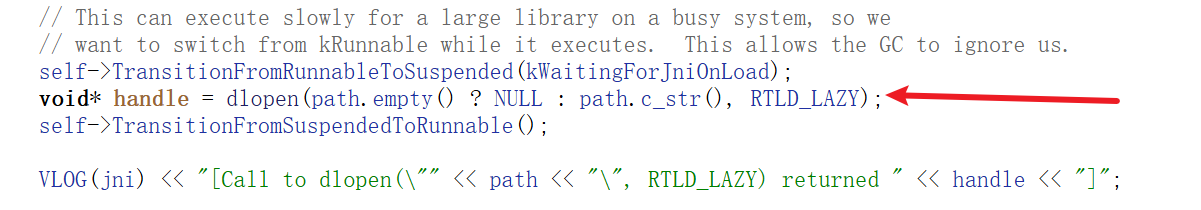

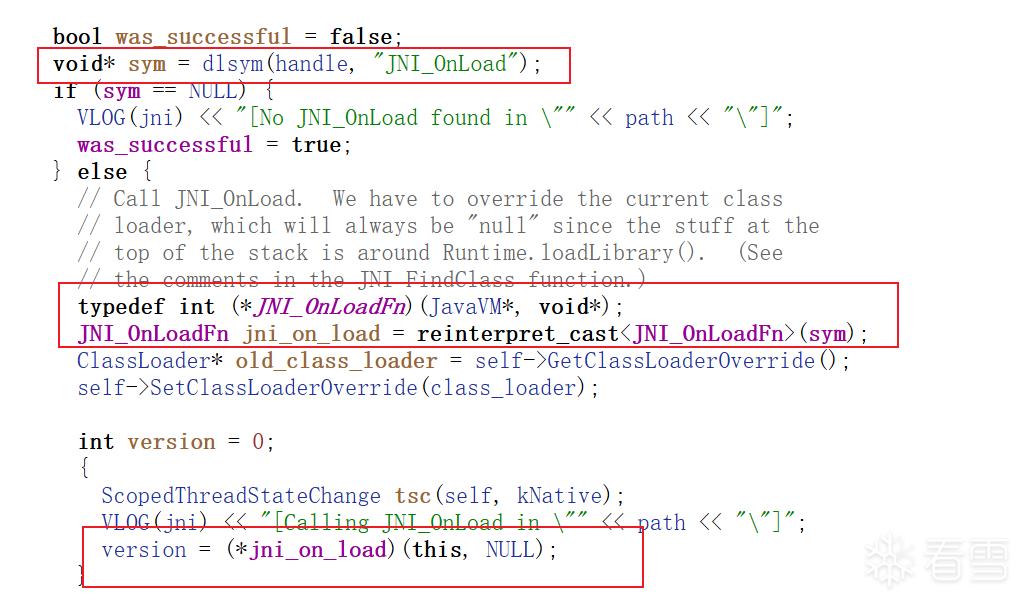

在LoadNativeLibrary中执行了JNI_OnLoad函数

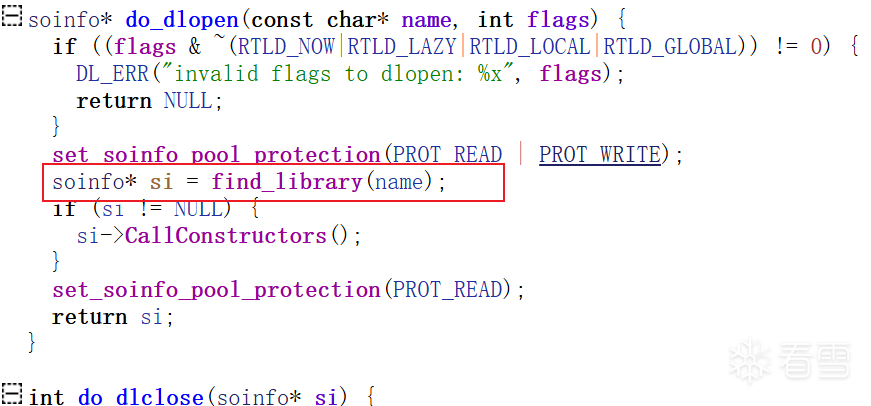

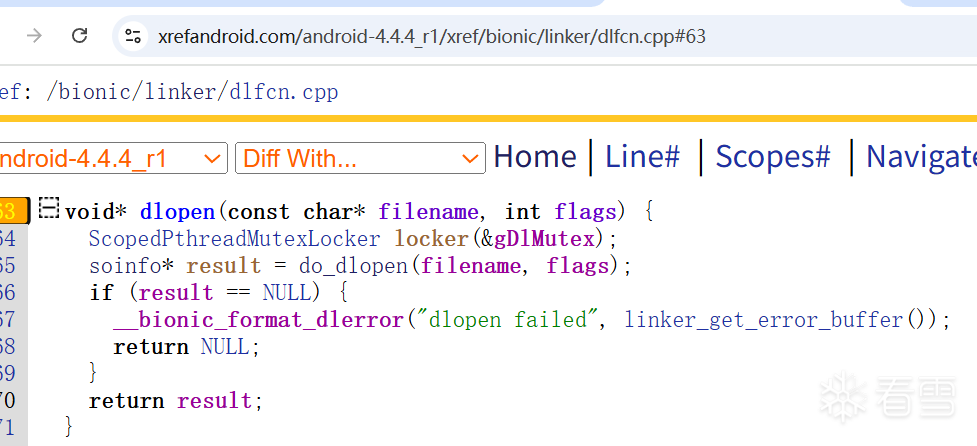

继续往下分析dlopen

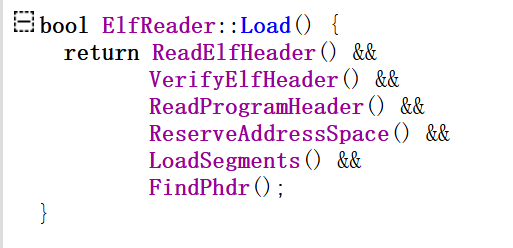

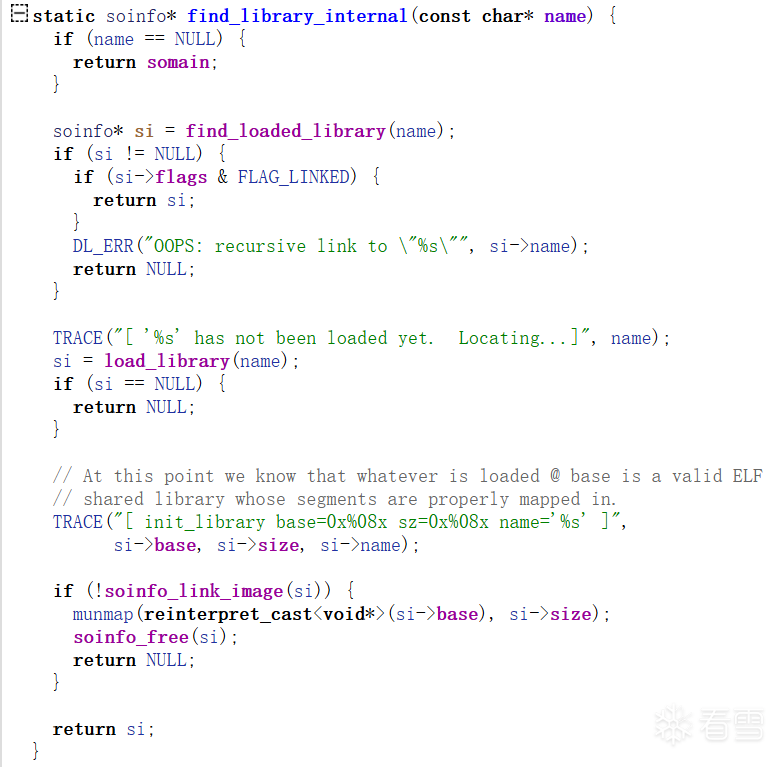

find_library_internal是去找已经加载过的so文件，第一次加载走load_library

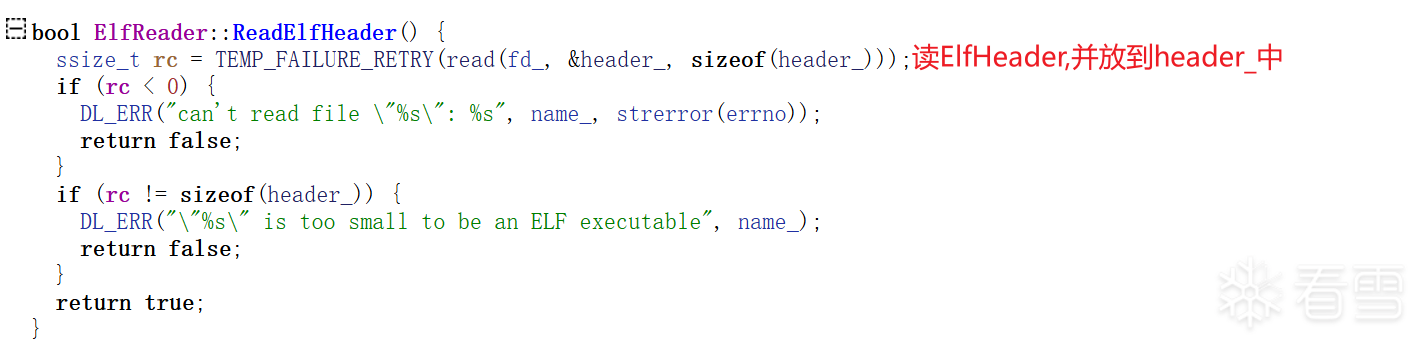

先看ReadElfHeader

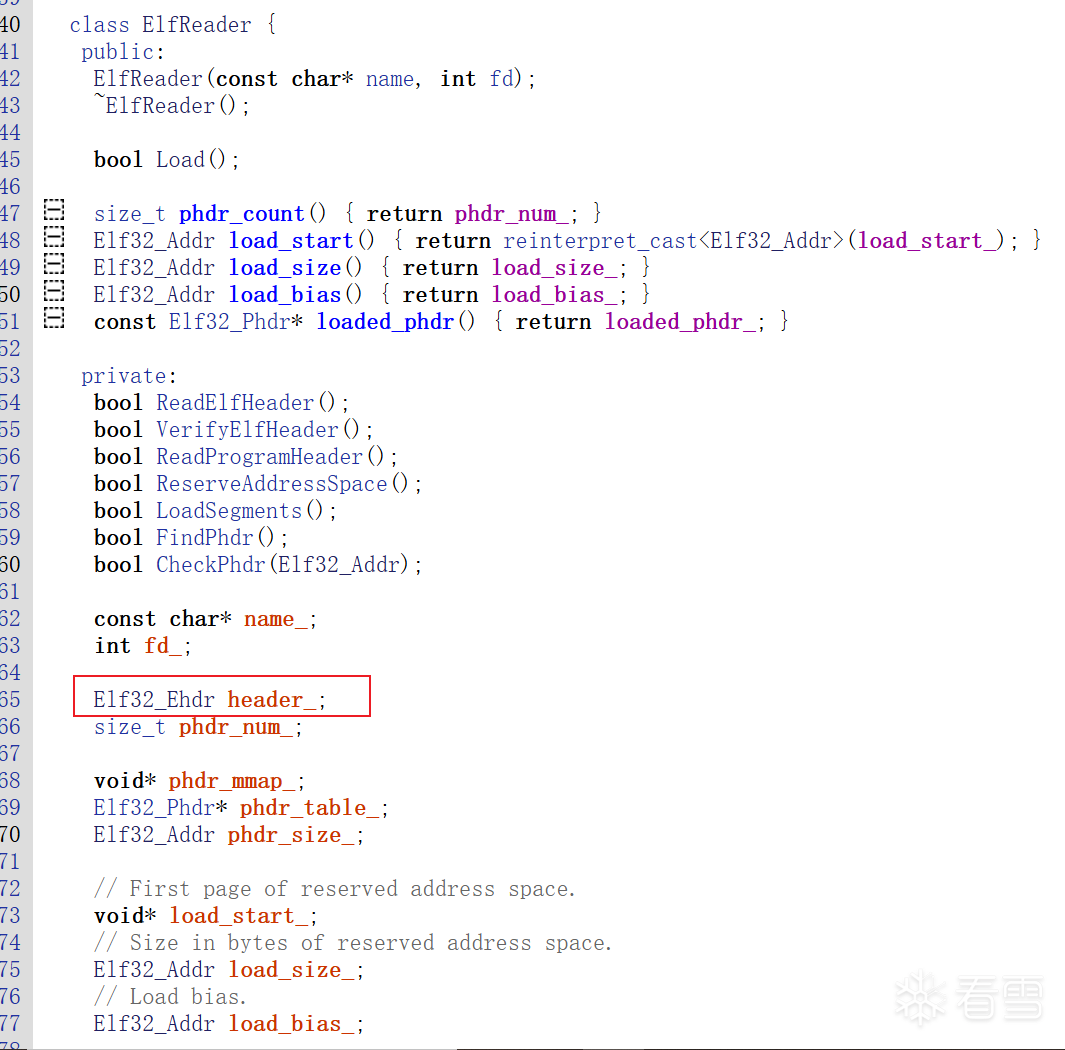

看看header_是什么

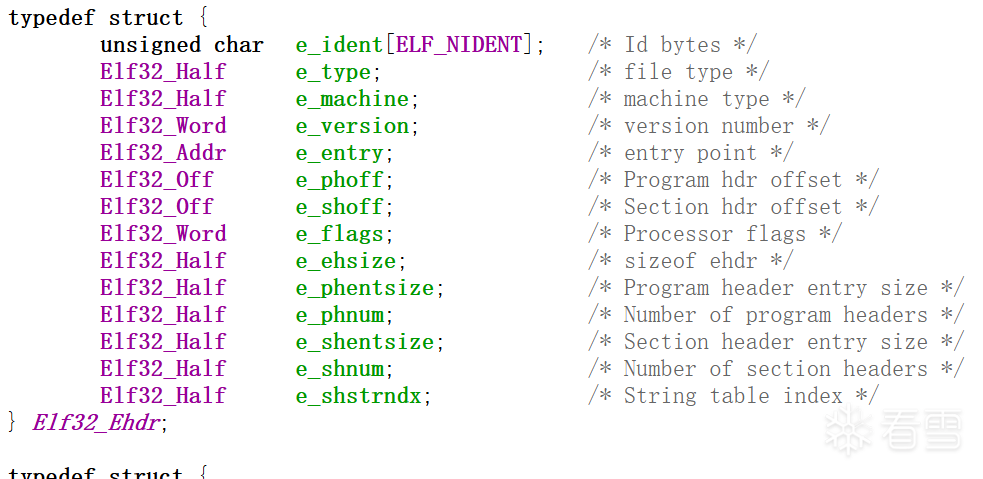

就是ElfHeader结构体

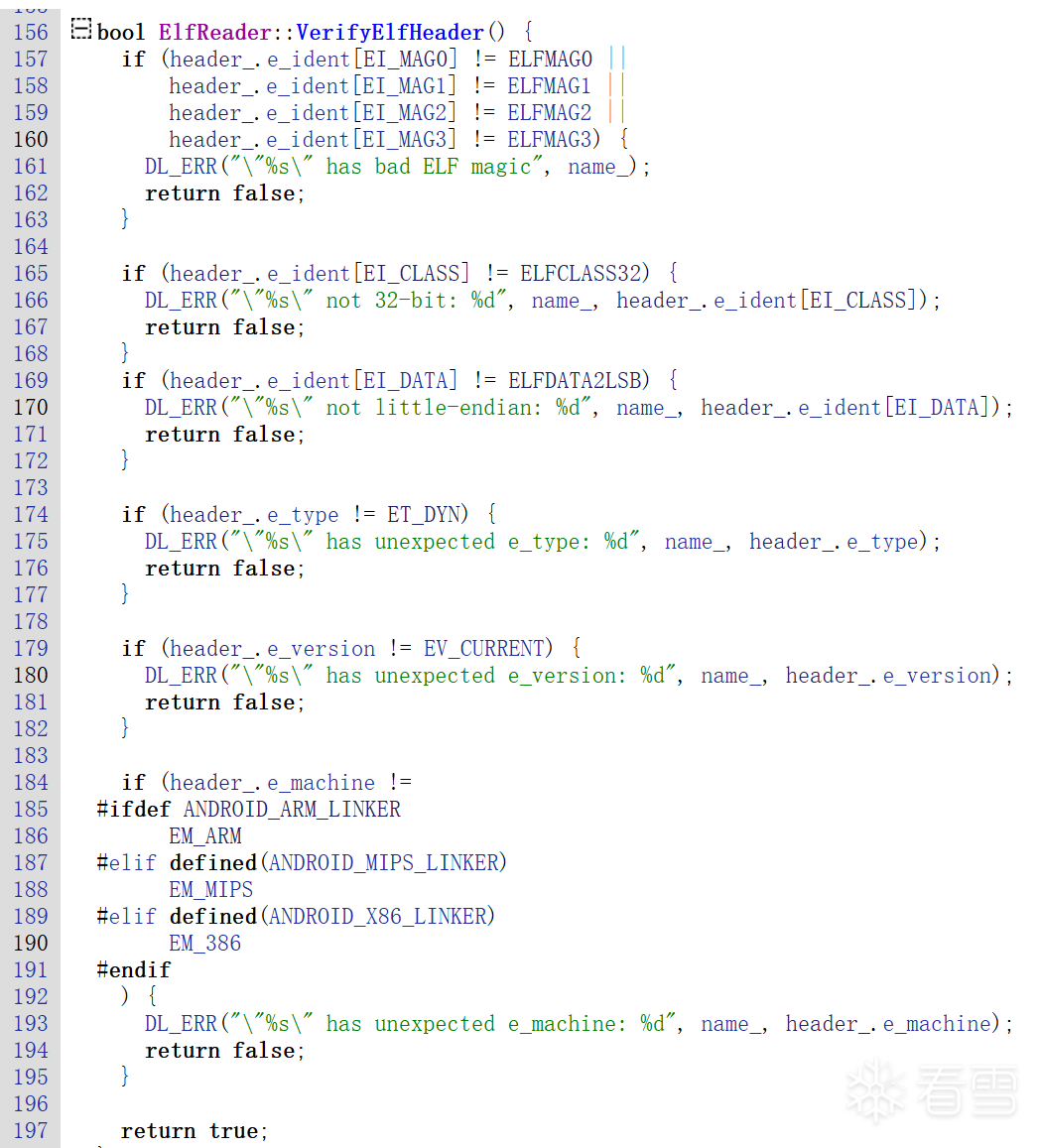

然后看VerifyElfHeader,就是在验证ElfHeader

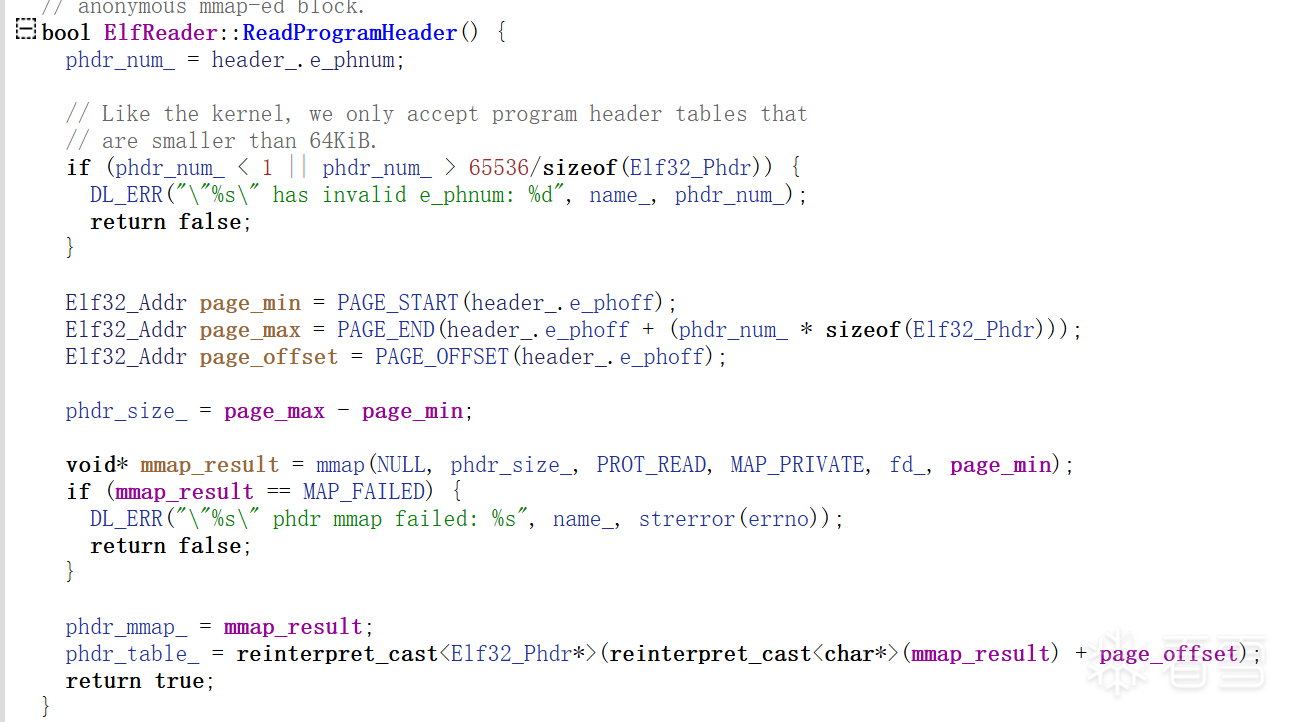

然后看ReadProgramHeader

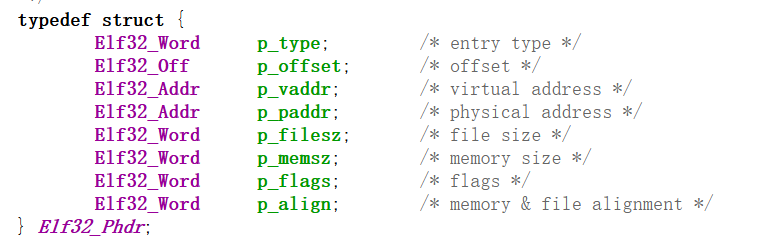

下面是Elf32_Phdr的定义

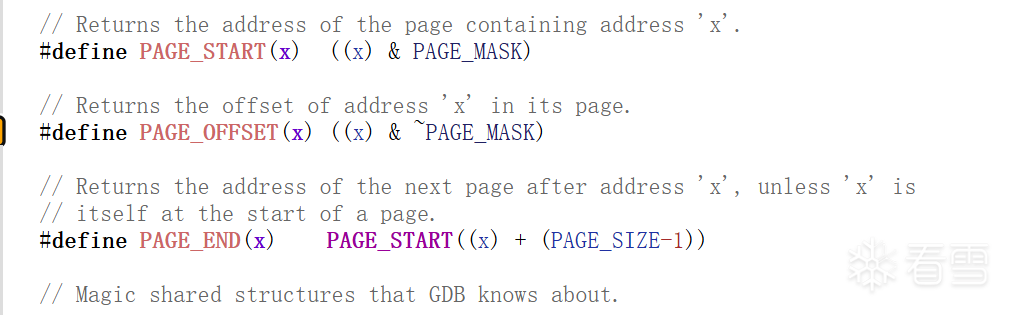

先看一下PAGE_START   PAGE_END   PAGE_OFFSET的实现

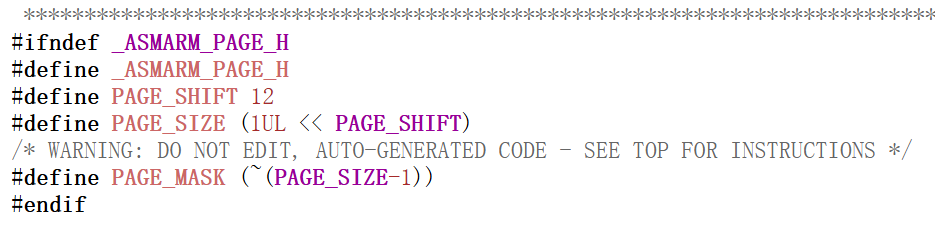

PAGE_SIZE: (1<<12)-1=4095=0x00000fff

PAGE_MASK :PAGE_SIZE取反,那就是0xfffff000(32位)

PAGE_START是获取当前地址所在页的起始地址，比如x=0x12345678,那么PAGE_START就是0x12345000

PAGE_END是获取当前地址所在页的下一页的起始地址，而非页内最后一个字节，比如x=0x12345678,那么PAGE_END就是0x12346000

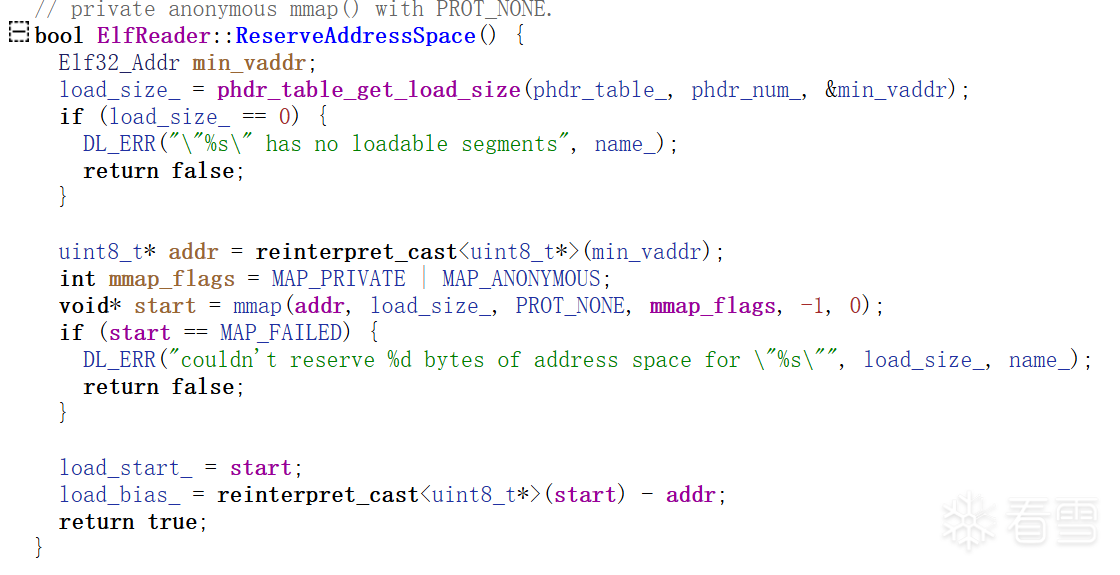

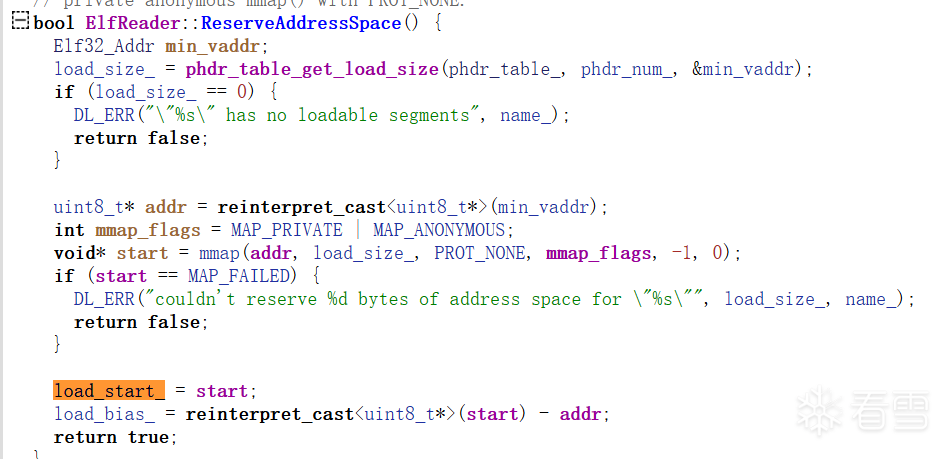

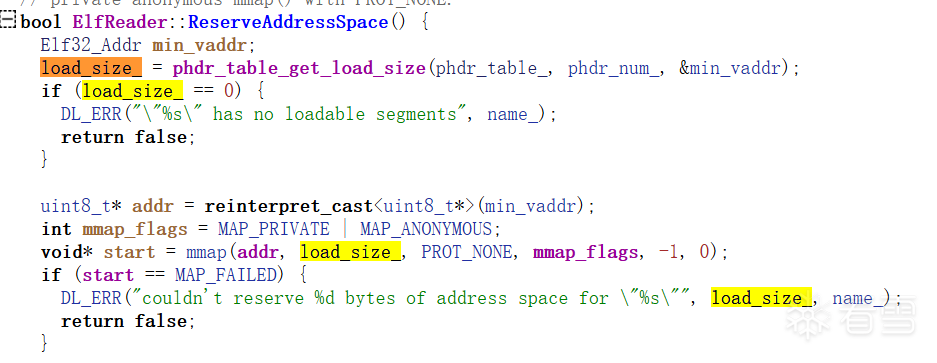

然后看ReserveAddressSpace，主要看phdr_table_get_load_size，还有load_bias

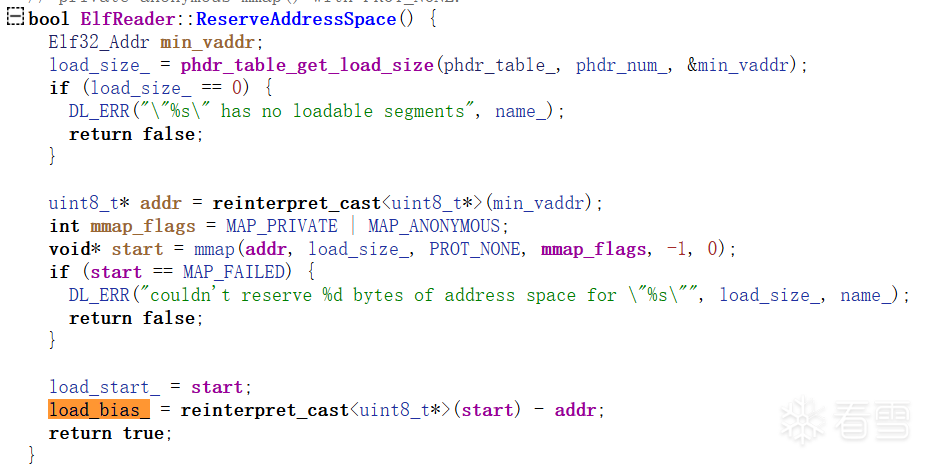

先解释load_bias,他是实际地址(start)与期望地址(addr)的差值。比如说，addr=0x1000, start=0x5000, 然后我们现在需要找到elf文件中某个地址0x1050(他是绝对地址),那么0x1050相对于addr的偏移就是0x50,在真实内存中的地址就是0x1050+(0x5000-0x1000)

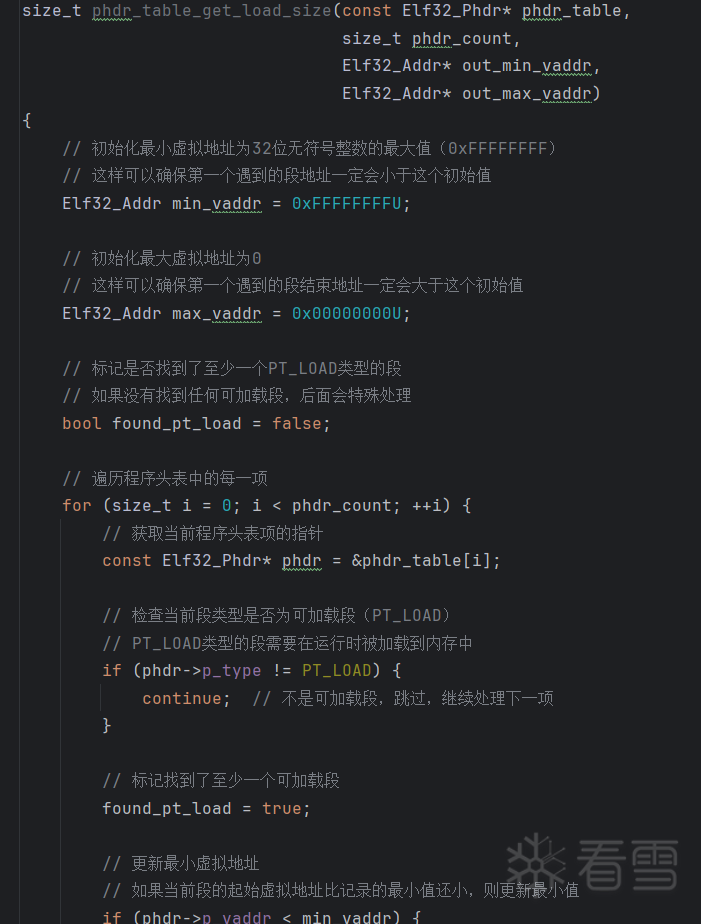

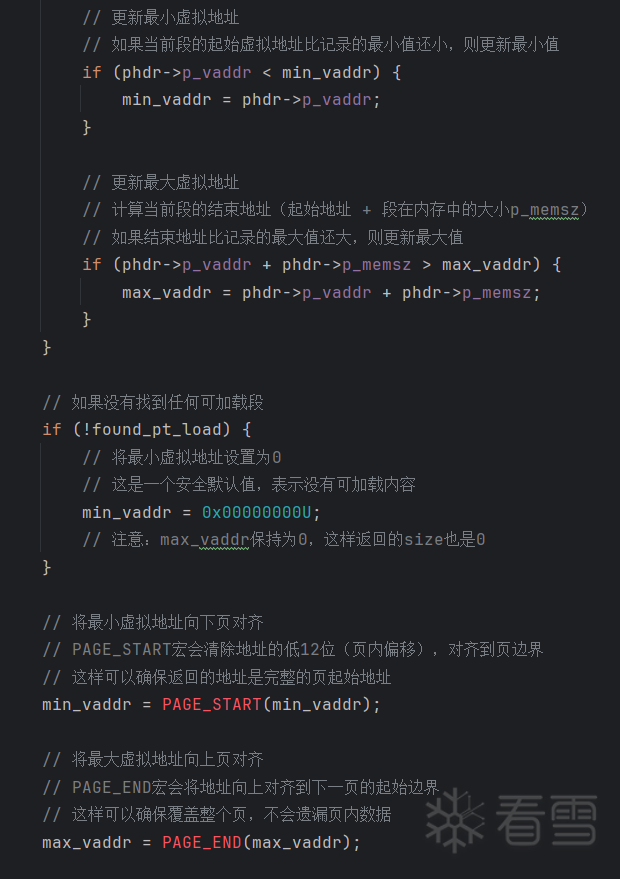

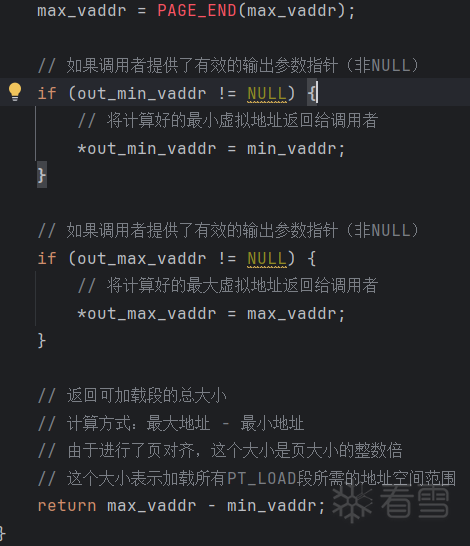

写了注释的phdr_table_get_load_size

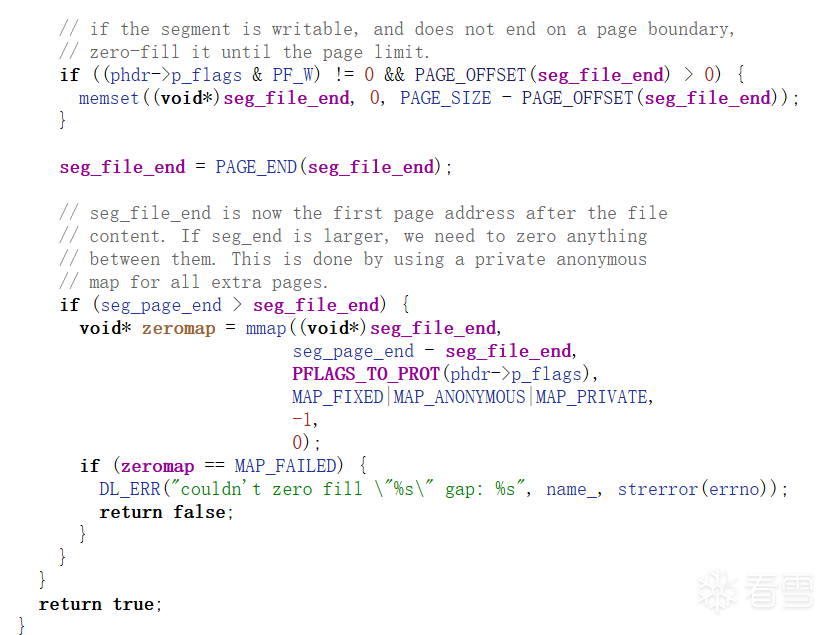

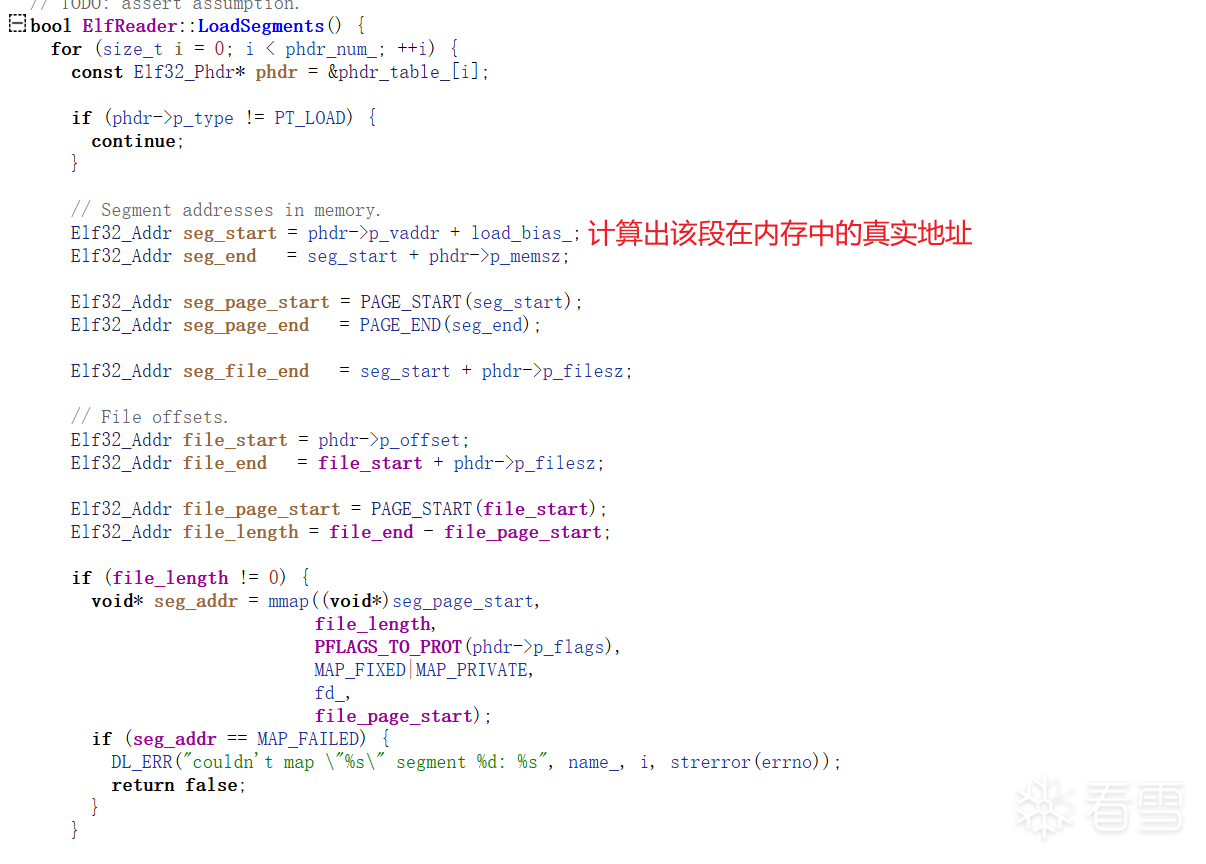

然后看LoadSegments

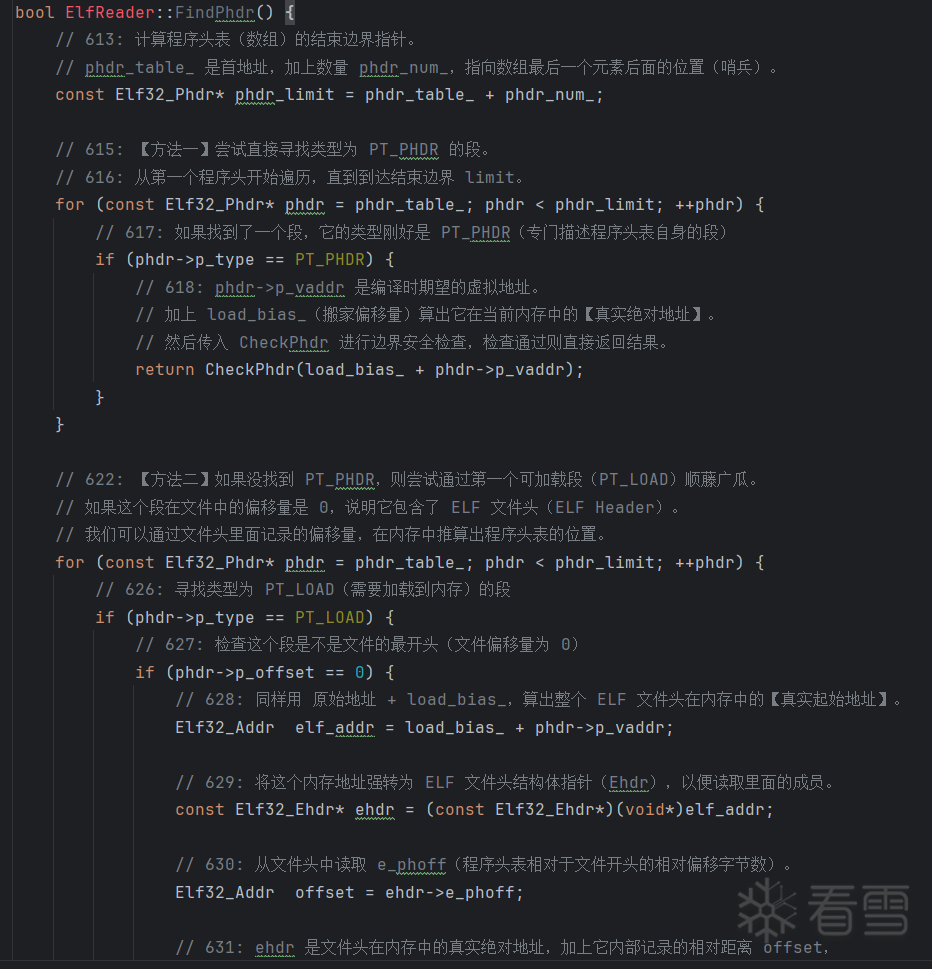

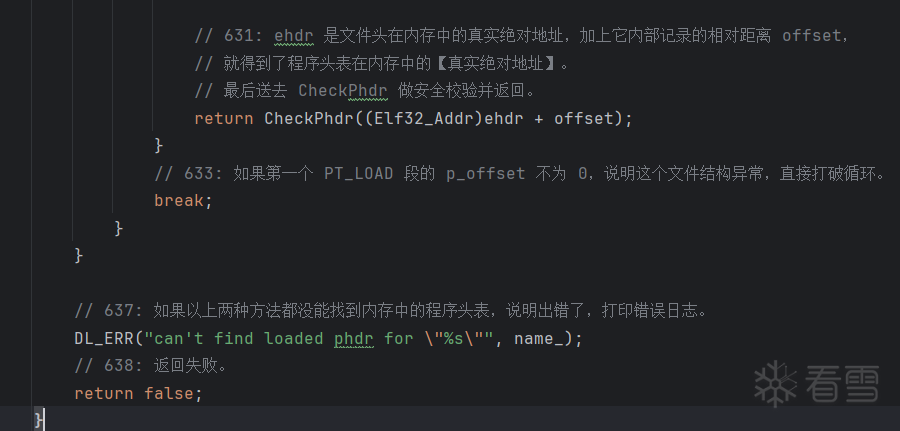

然后看FindPhdr

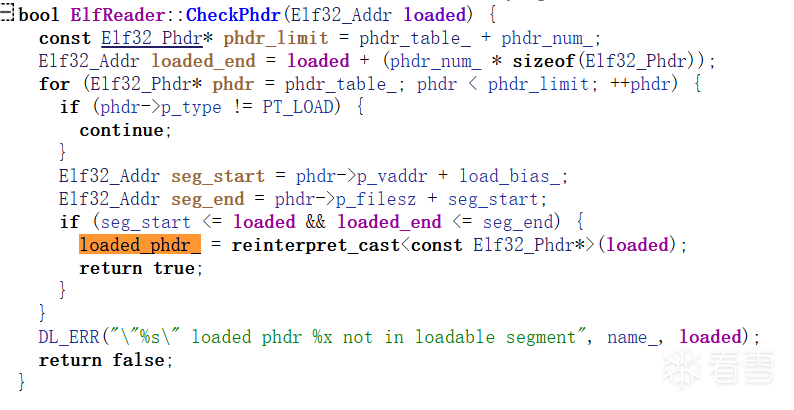

CheckPhdr函数如下

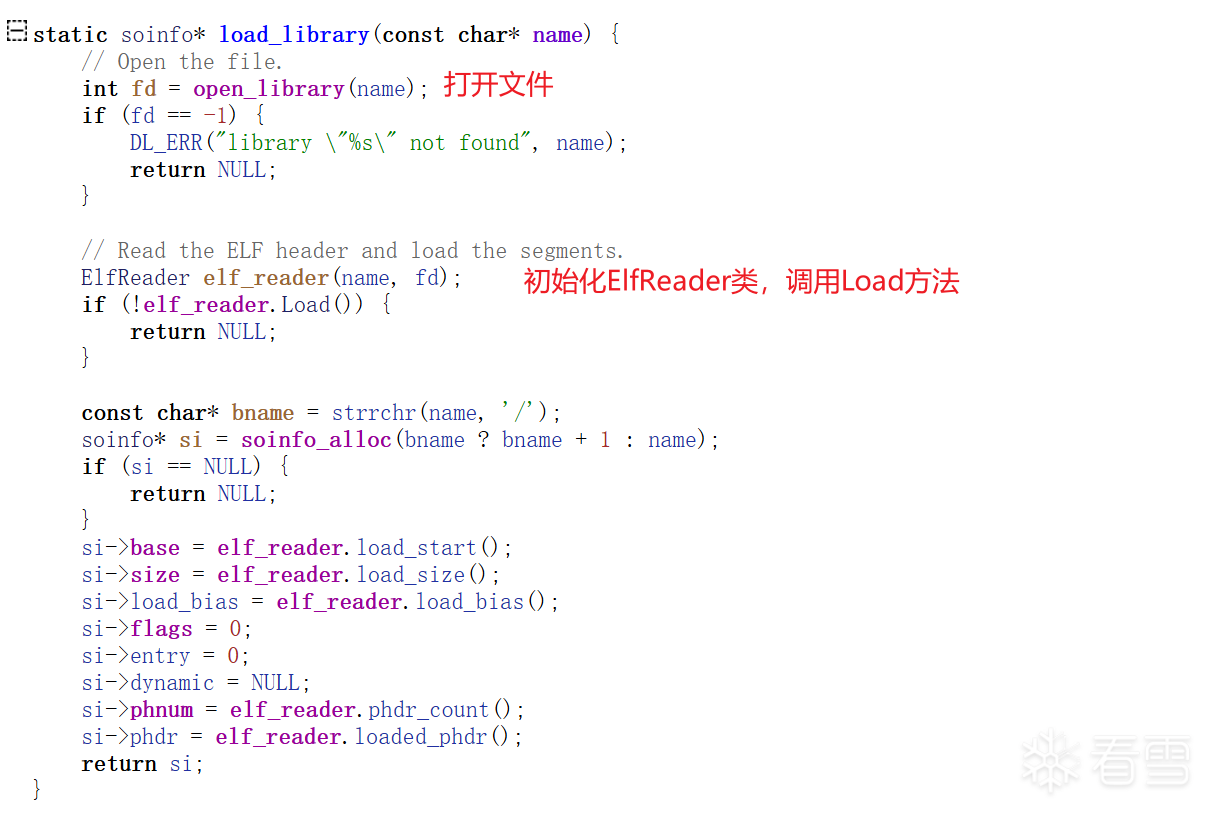

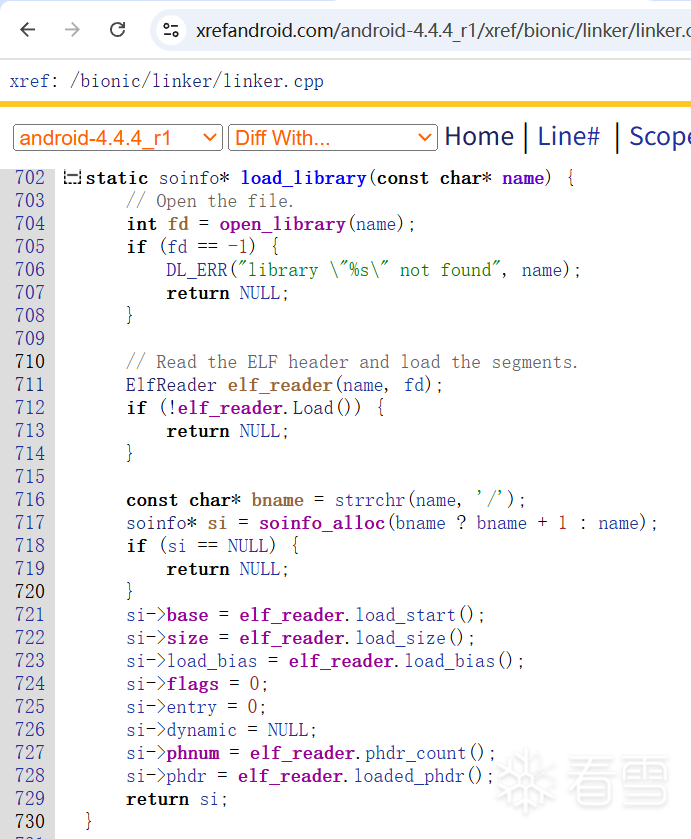

然后回到load_library

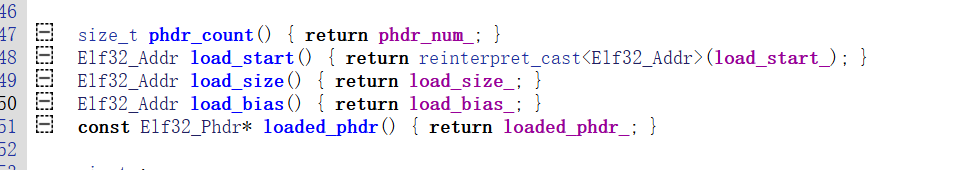

elf_reader.load_start以及下面几个函数

phdr_num_

load_start_

load_size_

load_bias_

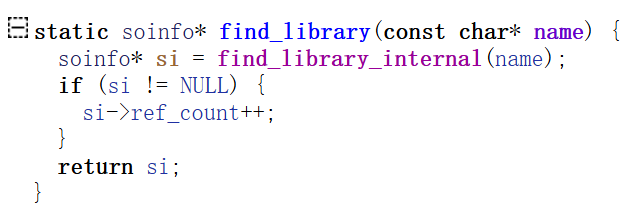

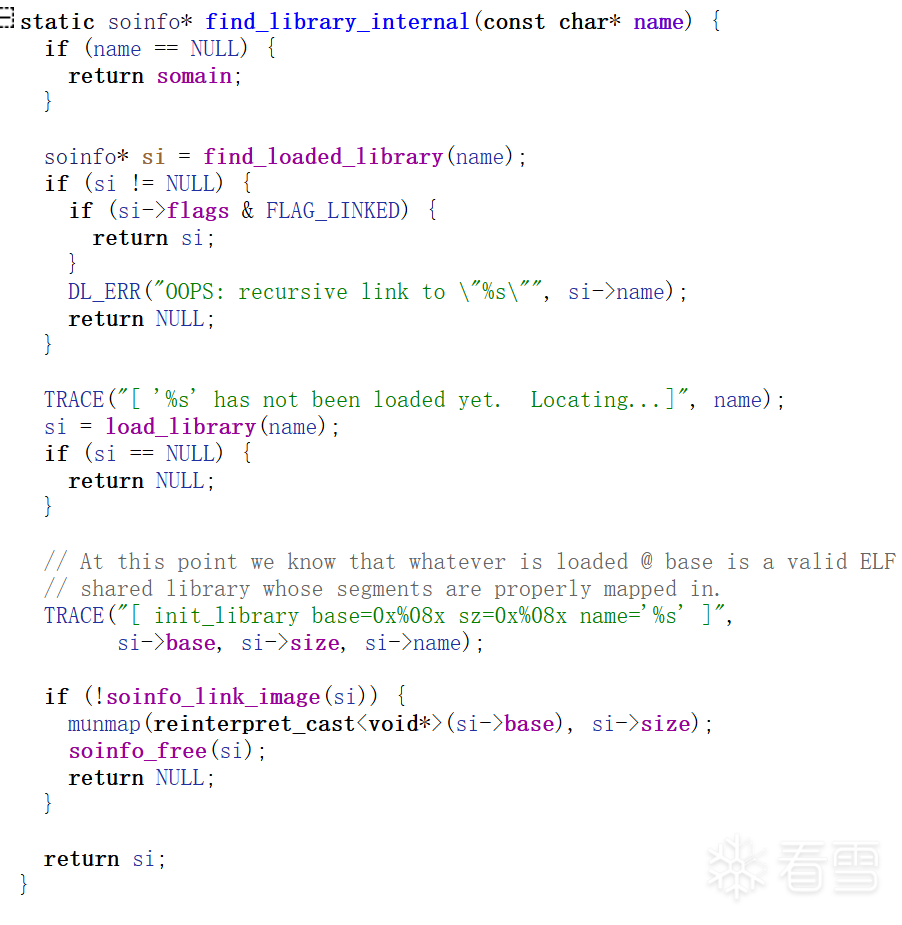

然后再往前回到find_library_internal

往下就进入到了soinfo_link_image

链接

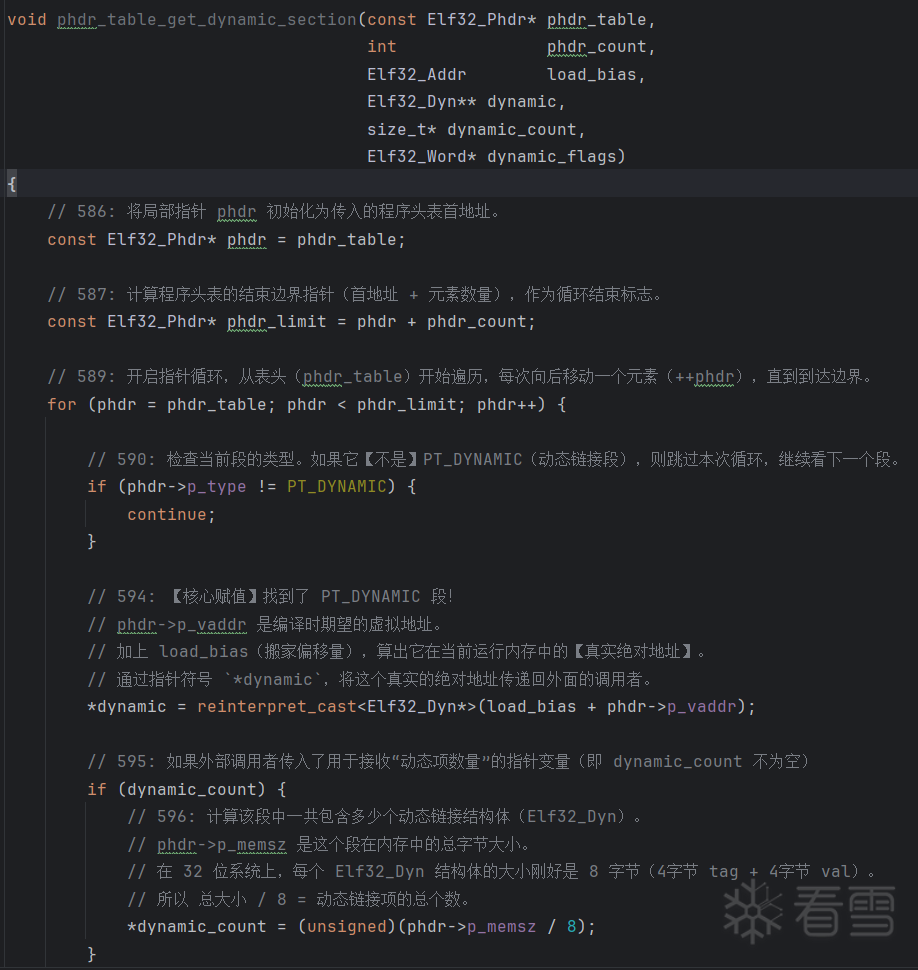

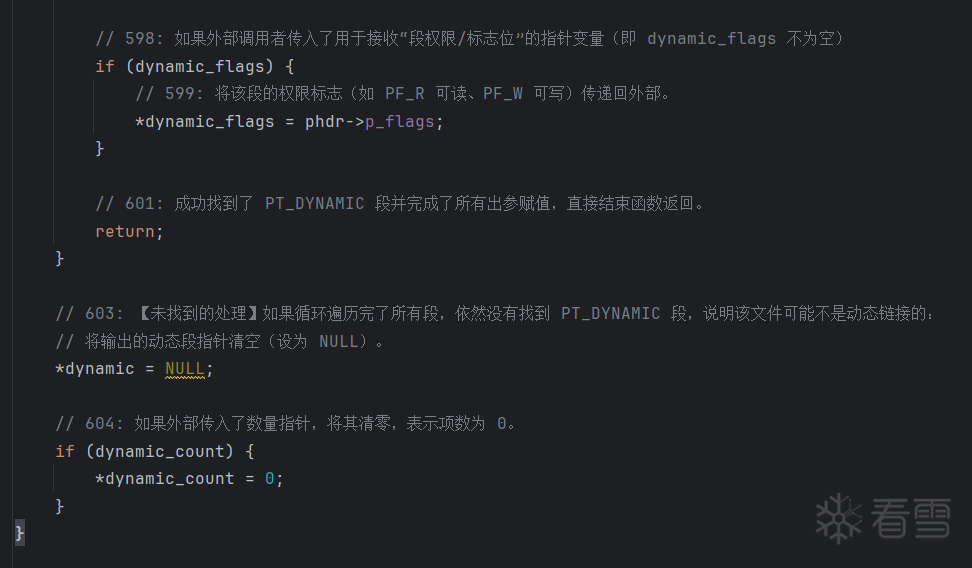

先分析phdr_table_get_dynamic_section

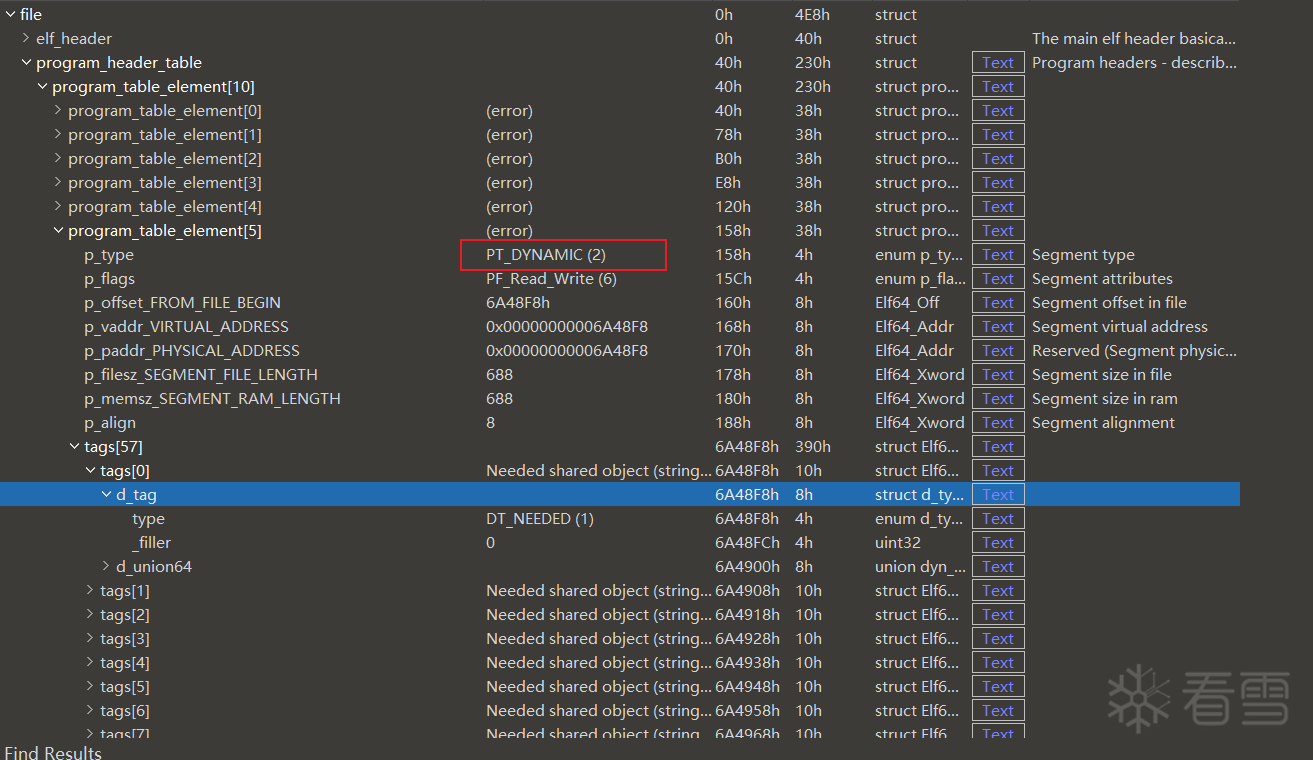

经过phdr_table_get_dynamic_section函数后，si->dynamic就指向了elf文件的程序头表中p_type=PT_DYNAMIC的元素

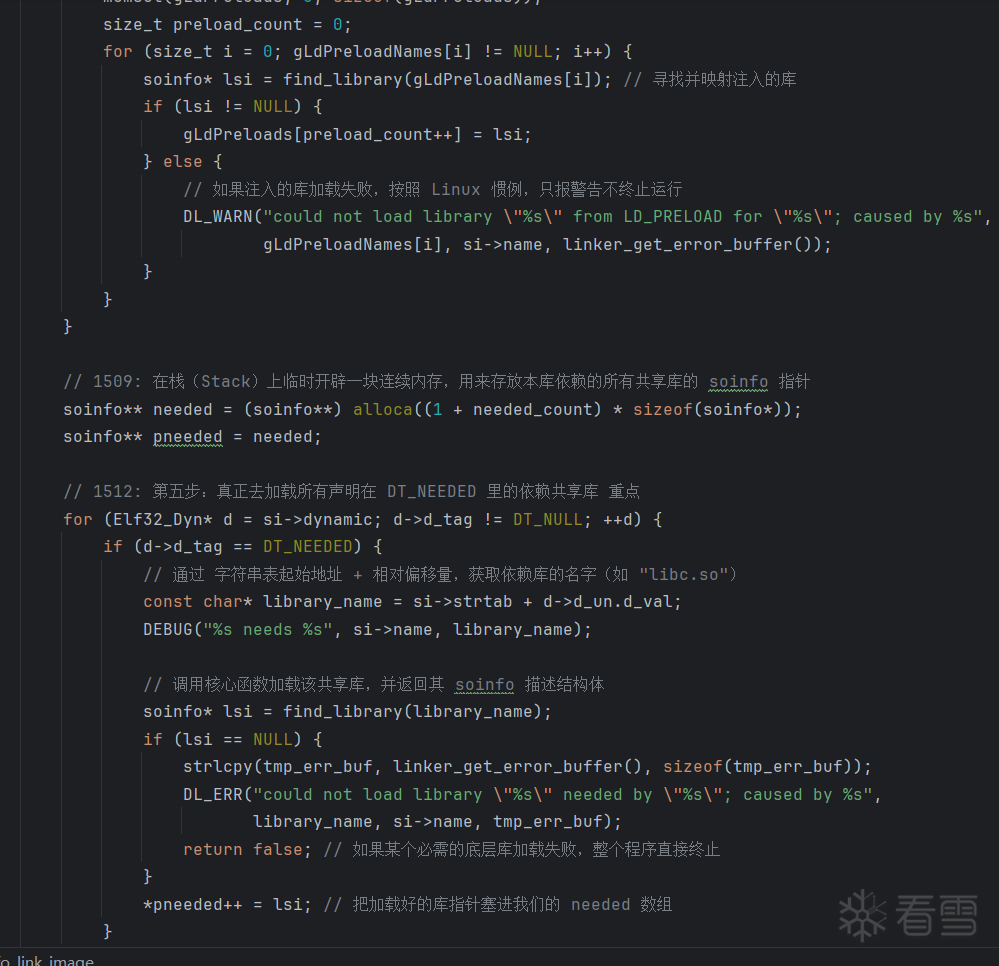

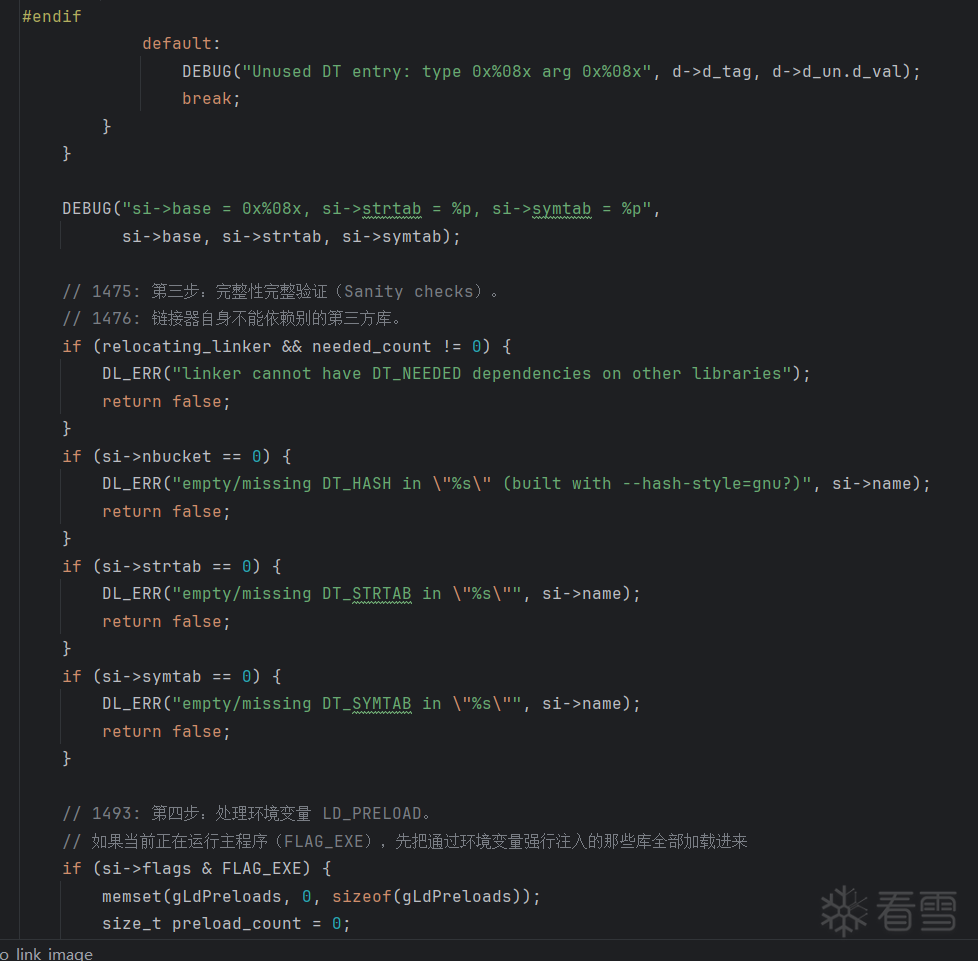

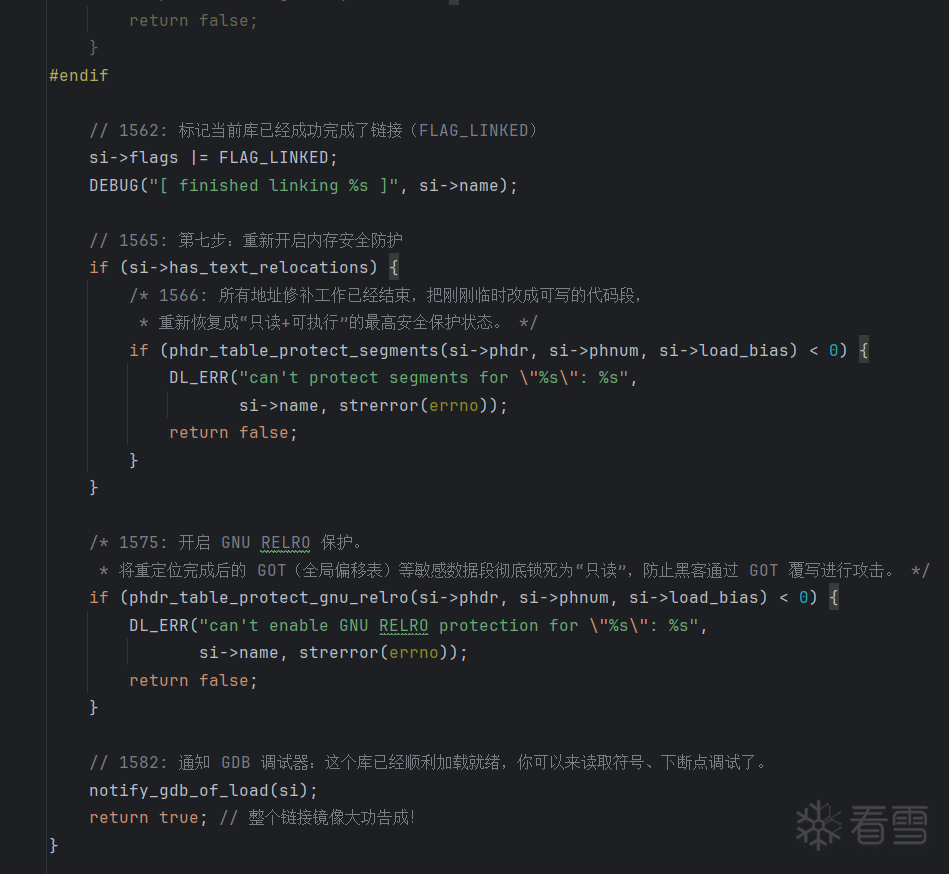

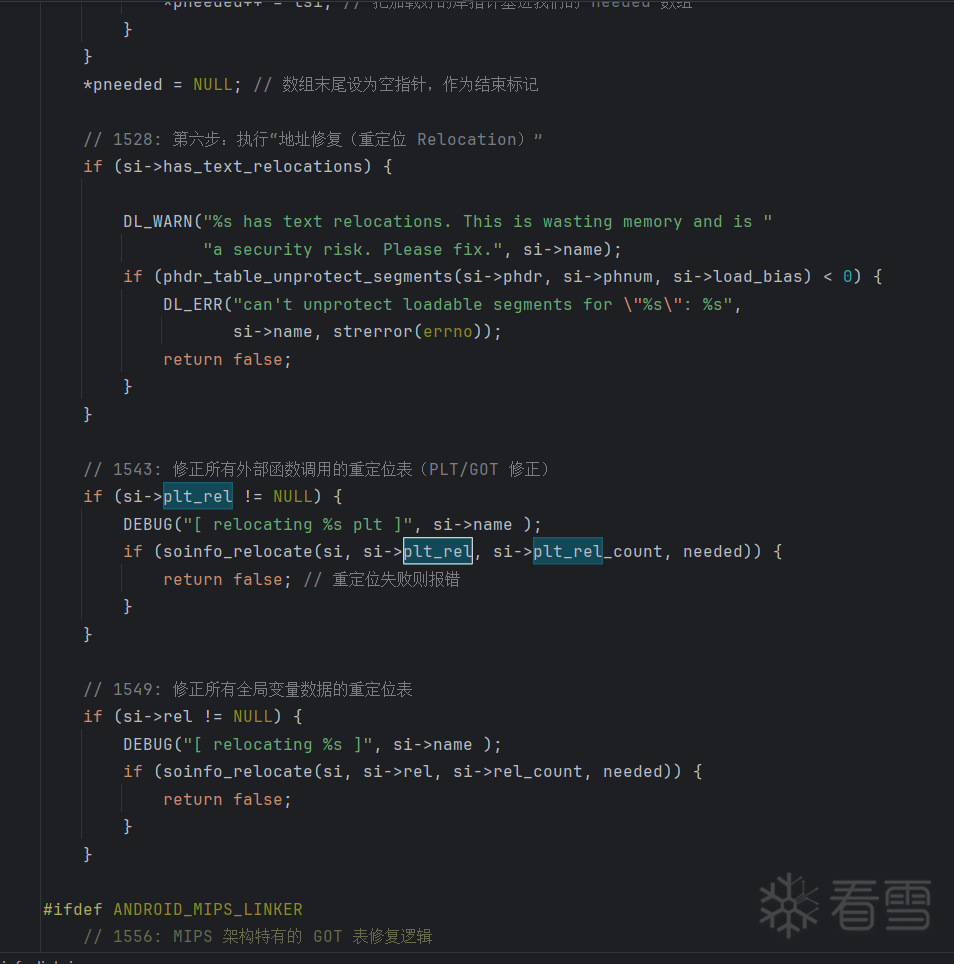

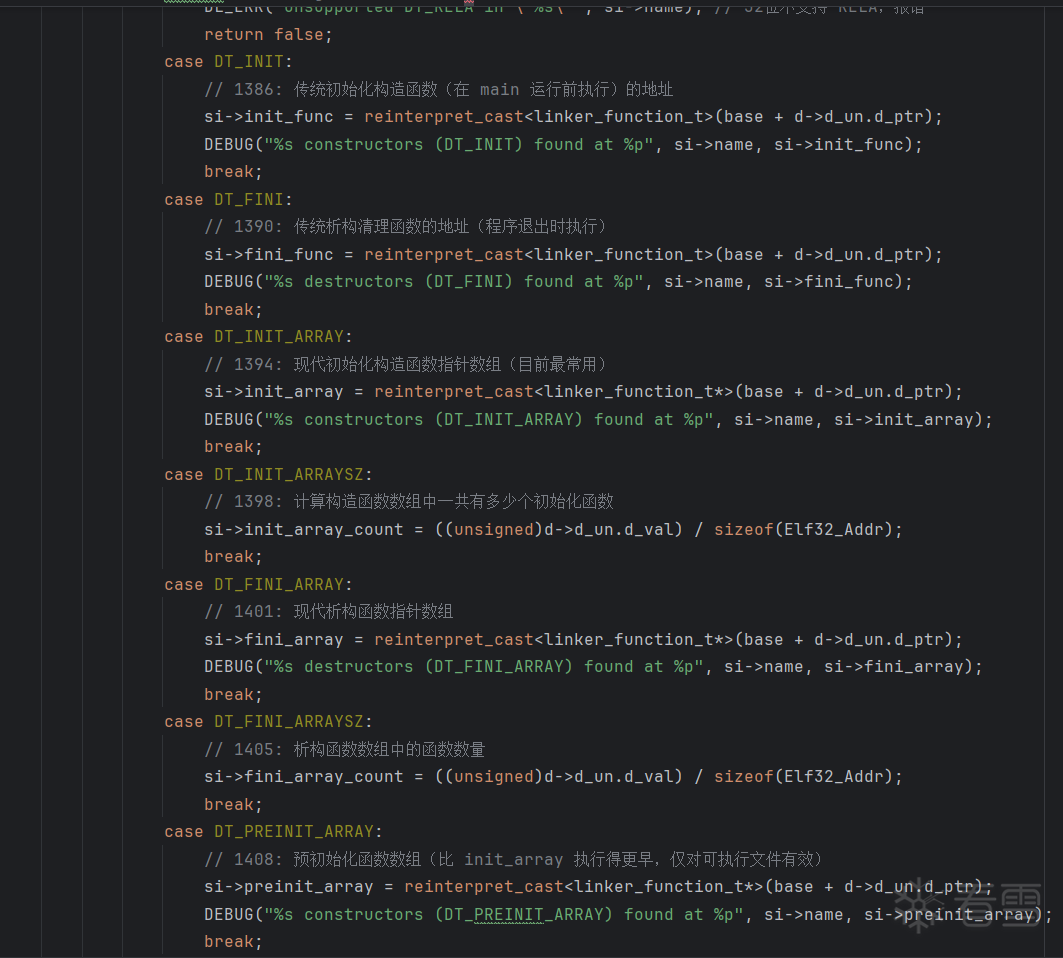

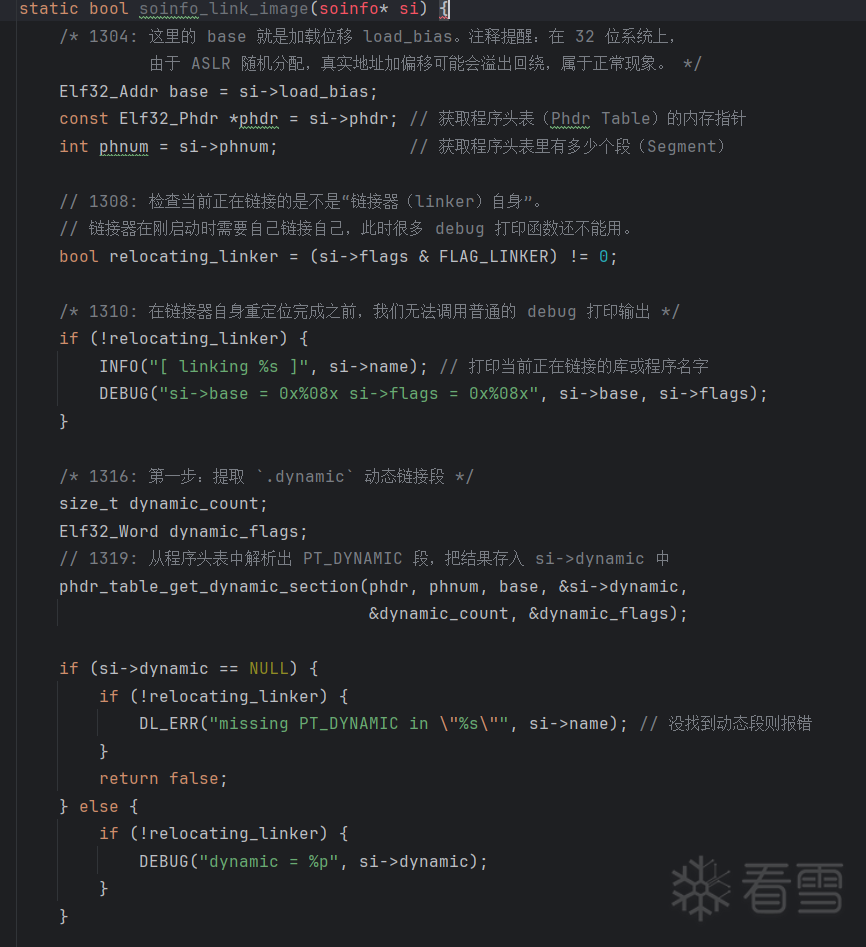

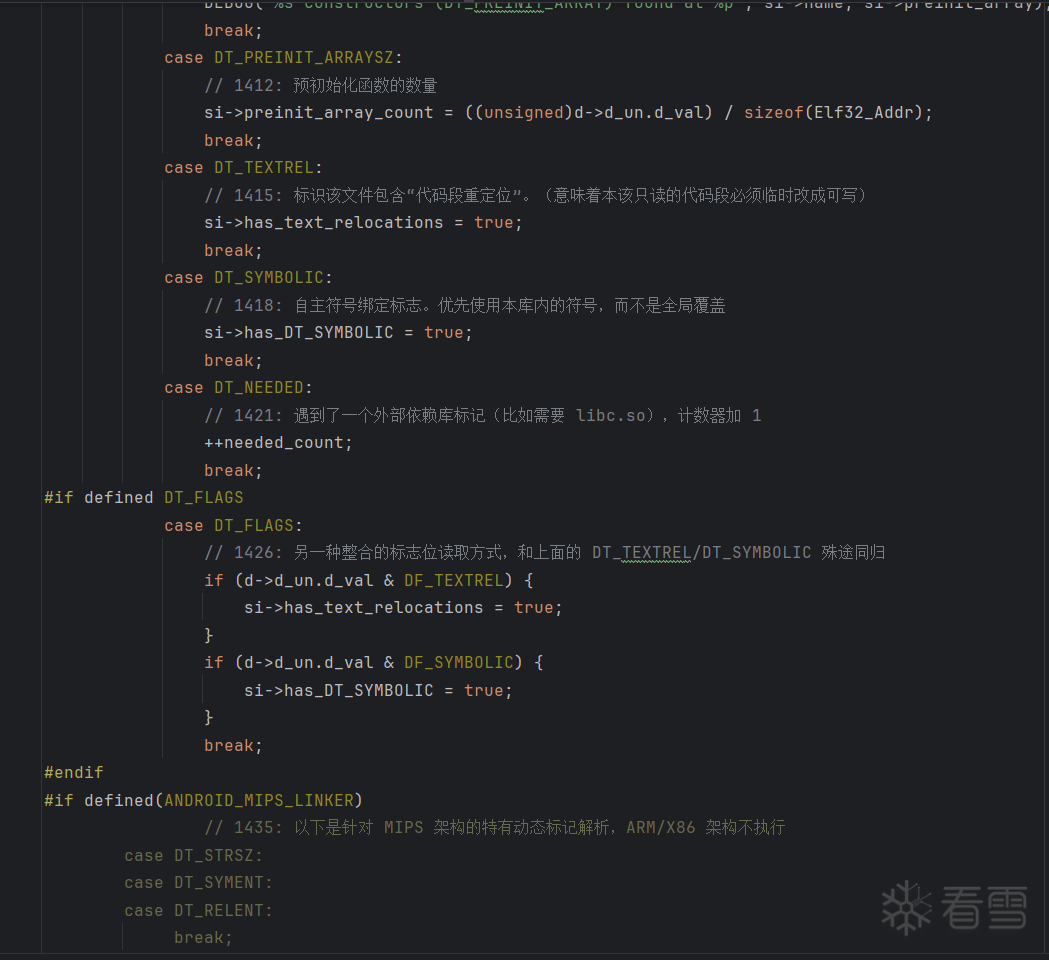

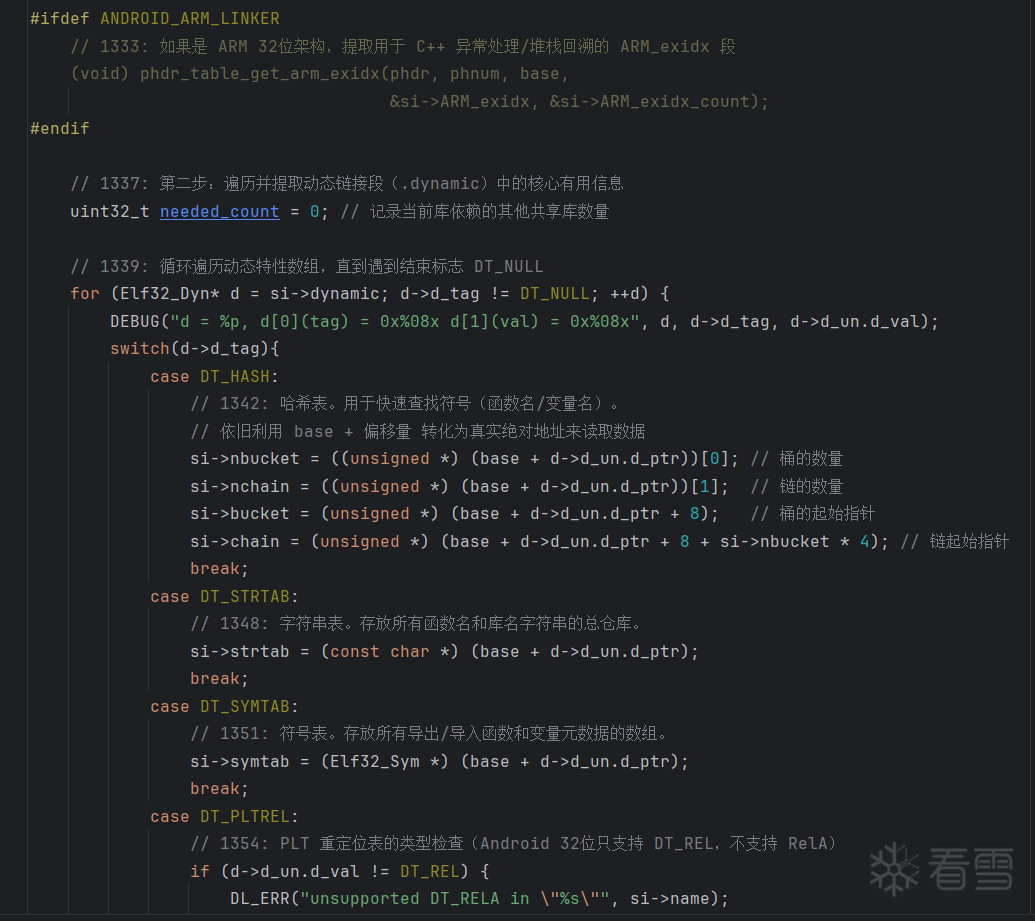

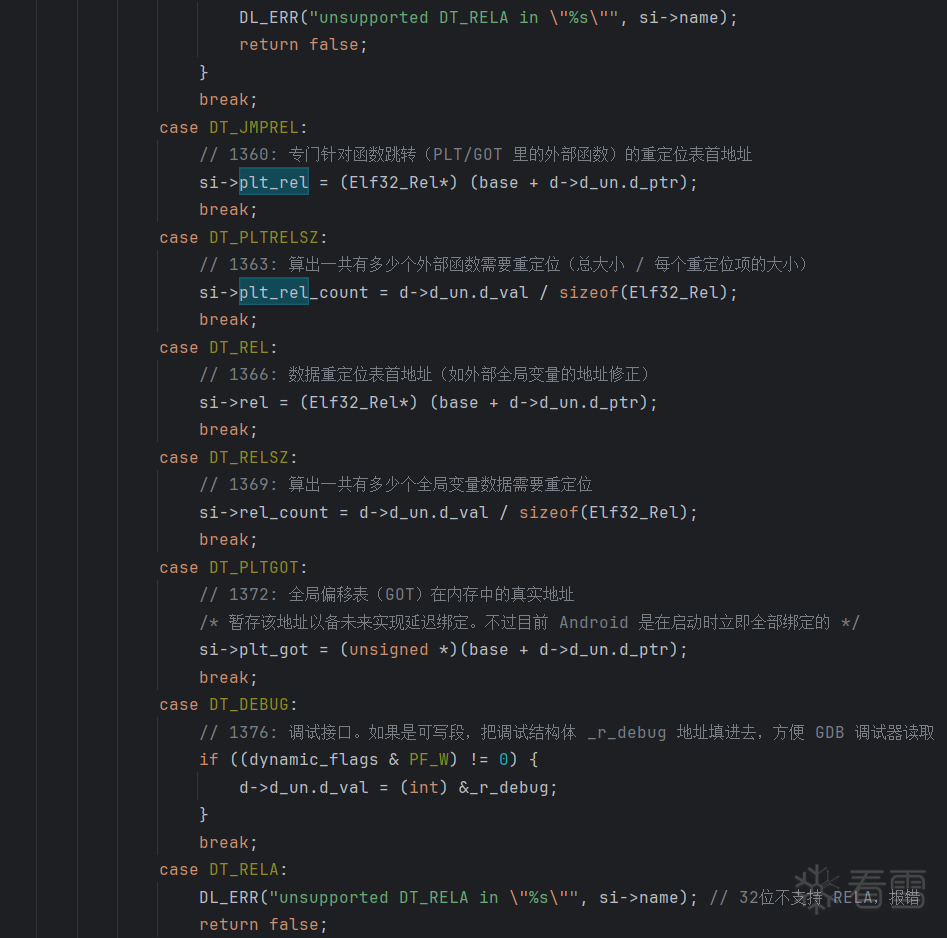

再分析soinfo_link_image，主要看第五步，和soinfo_relocate函数

第五步的话就是si->strtab+d->d_un.d_val;

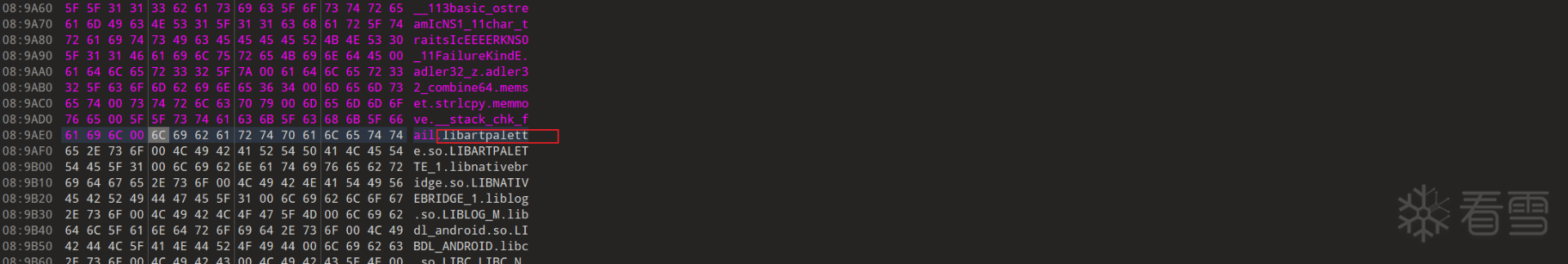

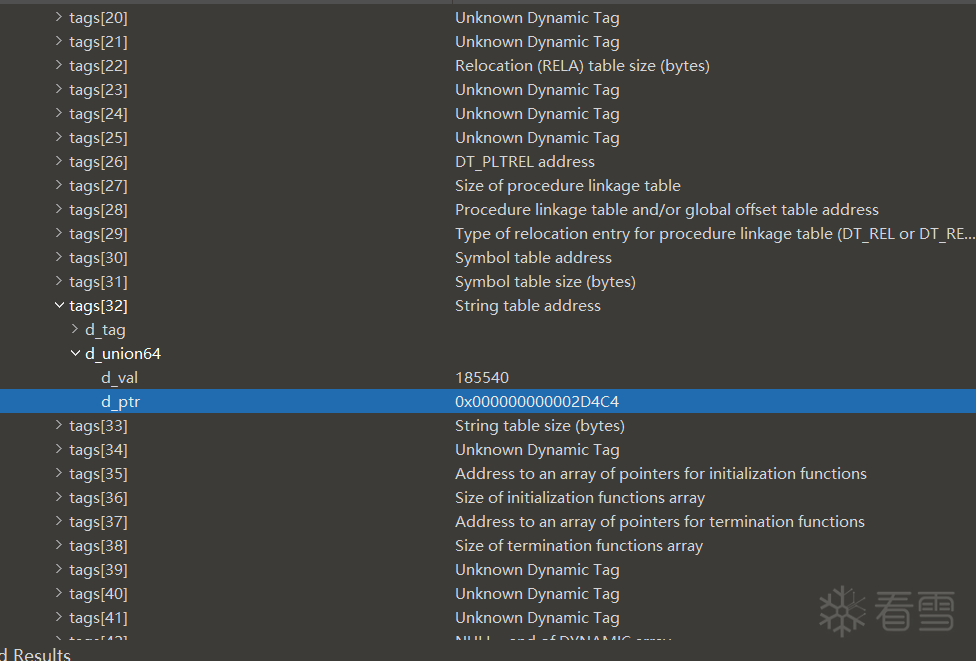

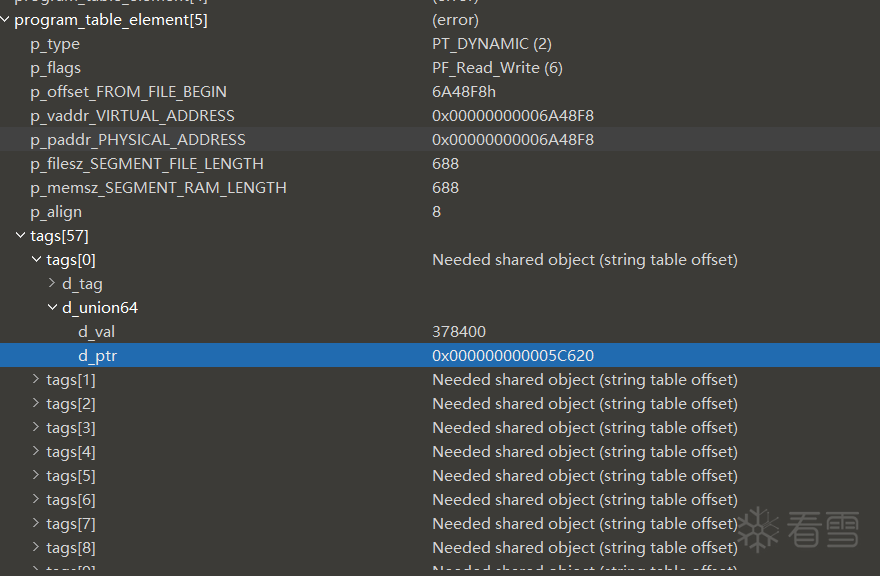

假设si->strtab=0x2d4c4, d->d_un.d_val=0x5c620, 那么si->strtab+d->d_un.d_val=0x89ae4。去elf中可以找到

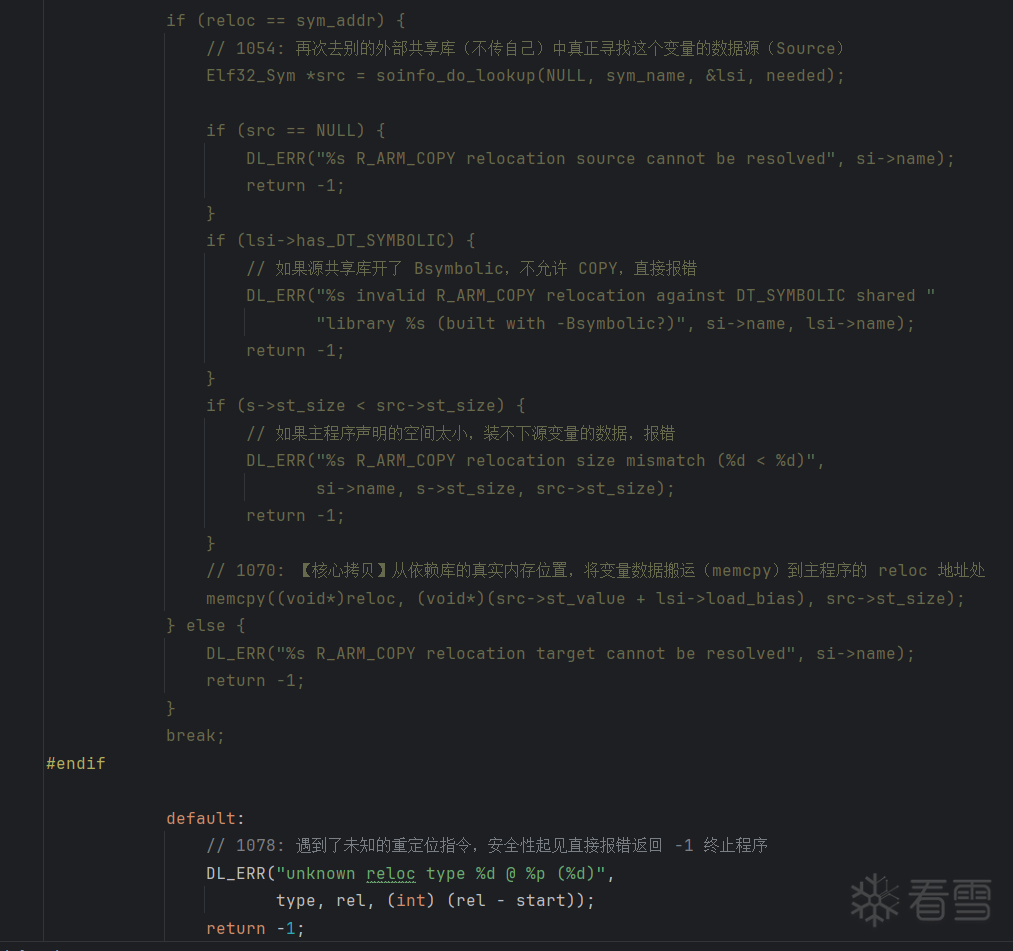

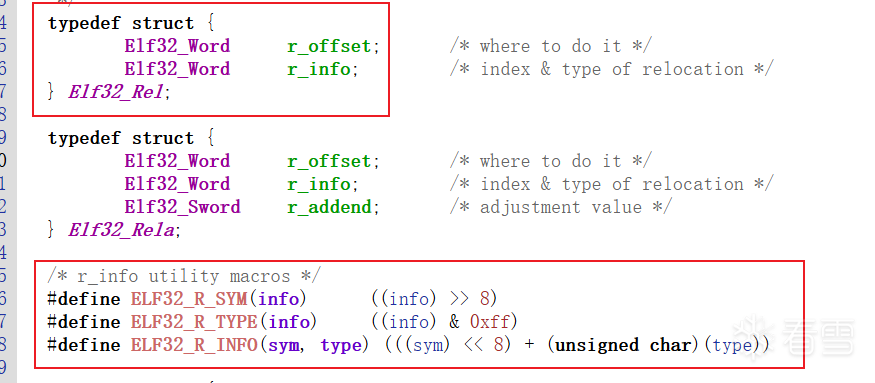

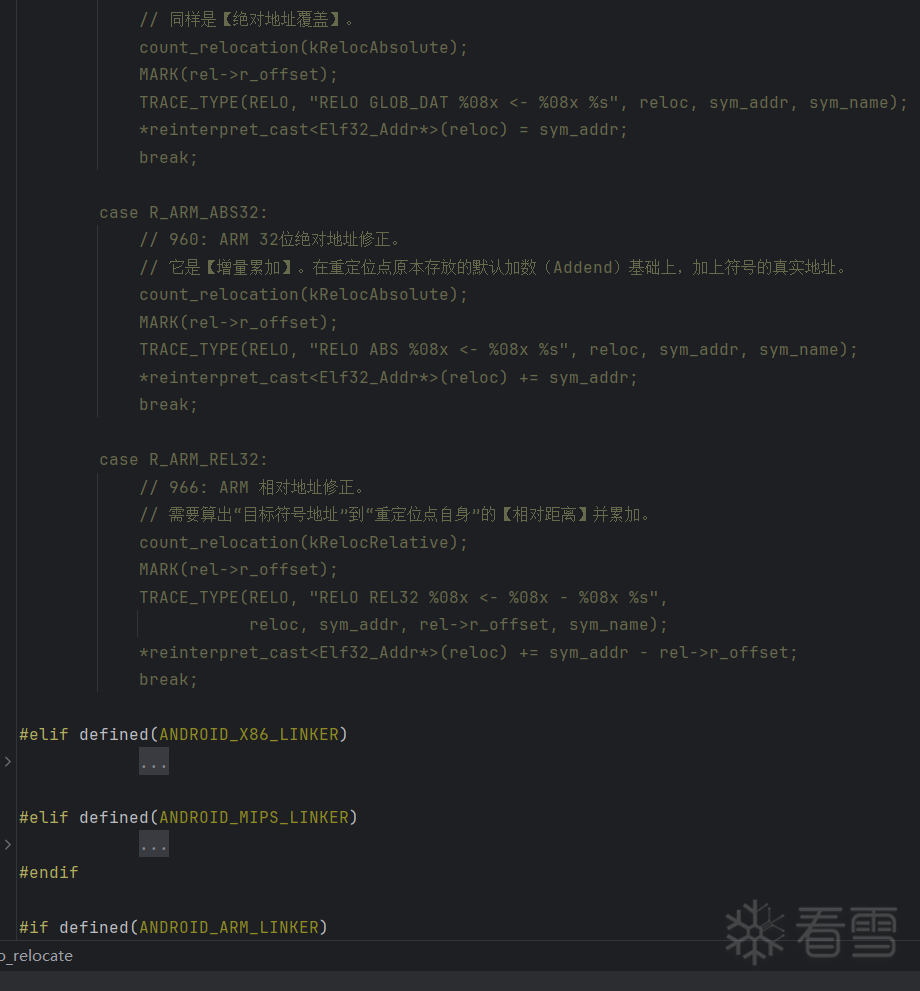

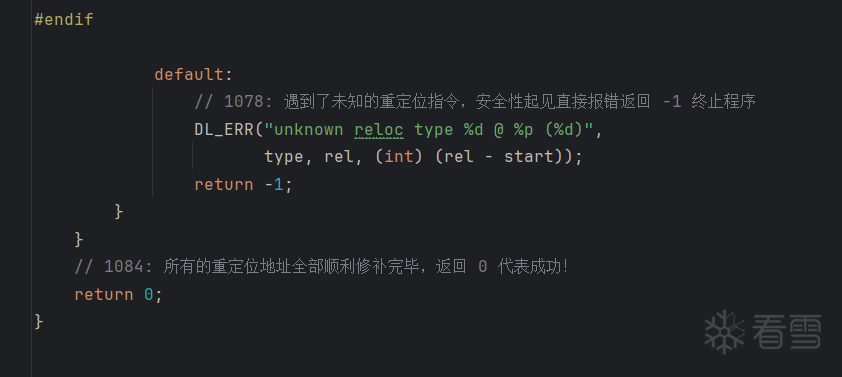

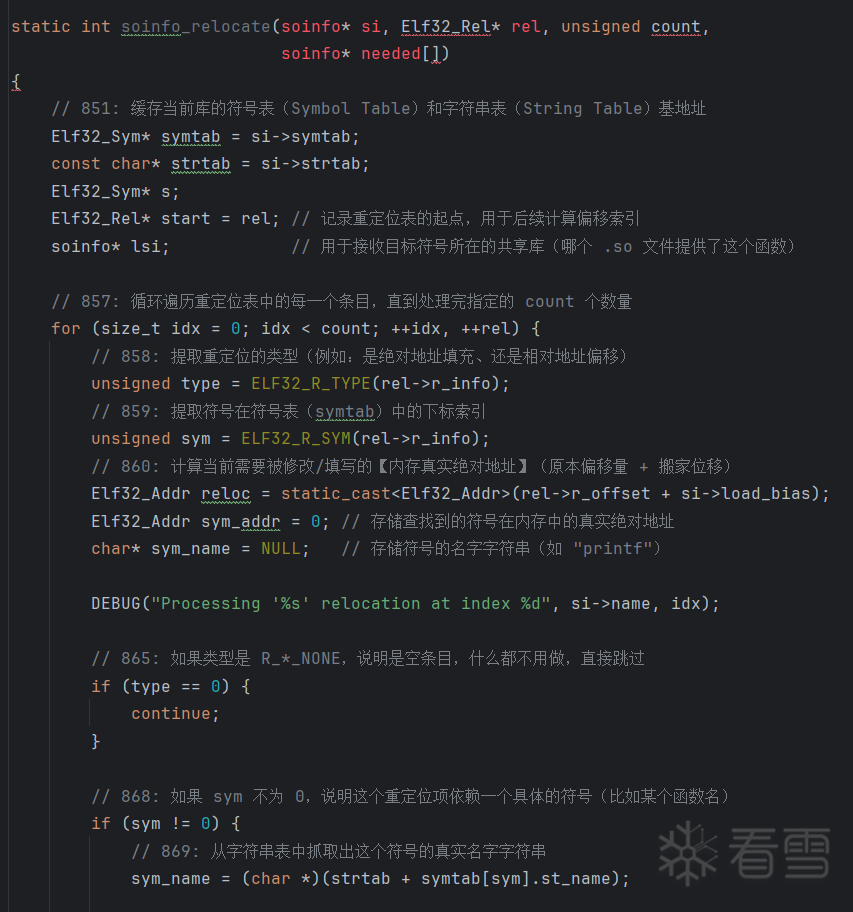

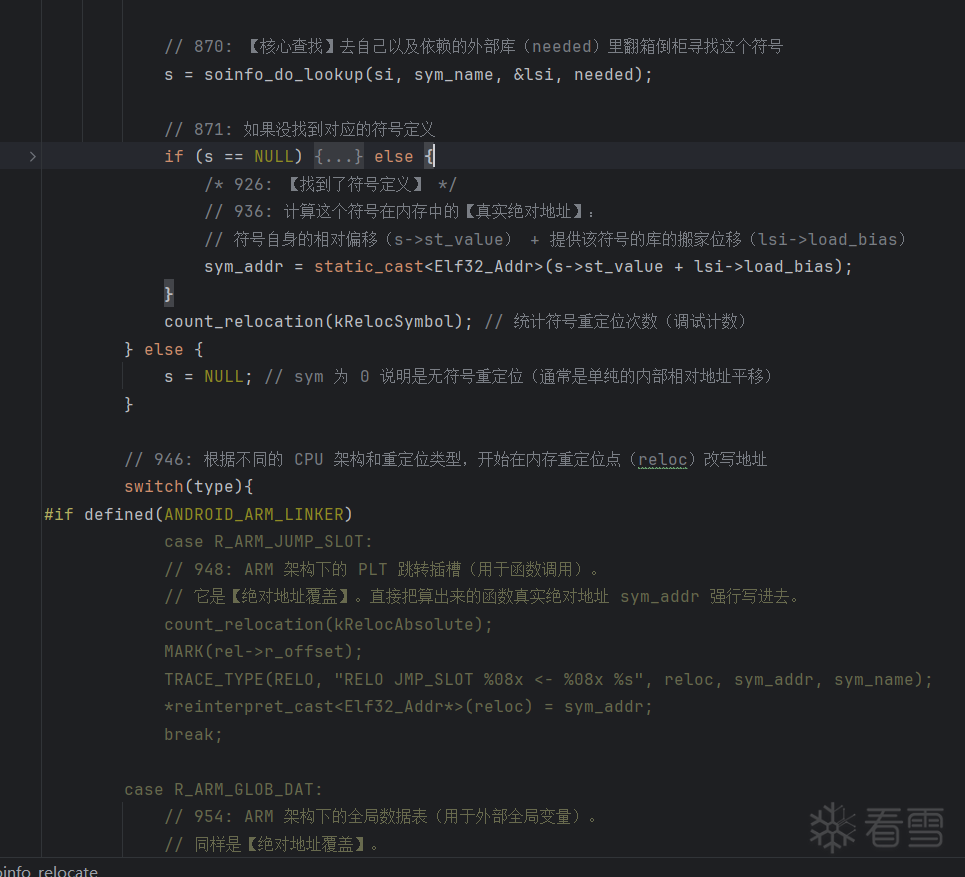

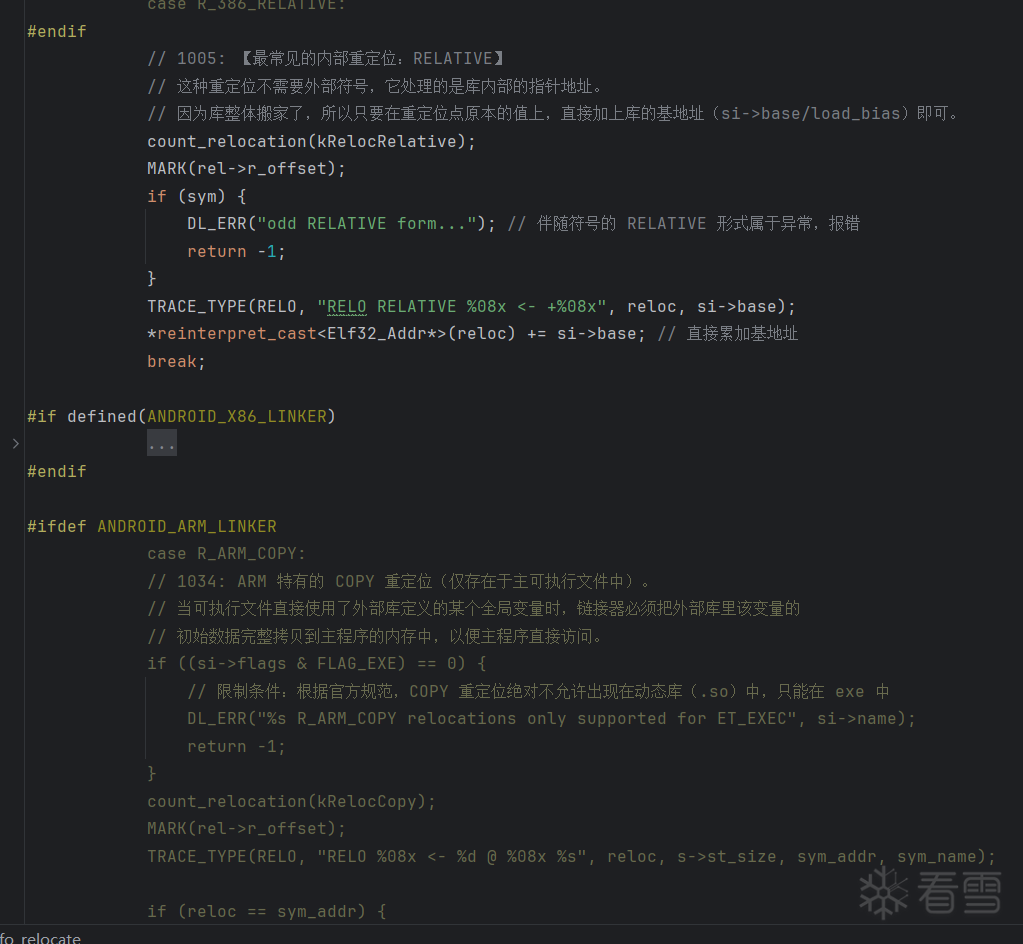

再看soinfo_relocate
