分析jni动态注册流程并用frida获取函数名与地址。发现只学不练记忆不够深刻，于是记录一下学习过程使自己有更深刻的理解。

开发者在JNI_OnLoad中调用env->RegisterNatives后底层做了什么。

• 序言

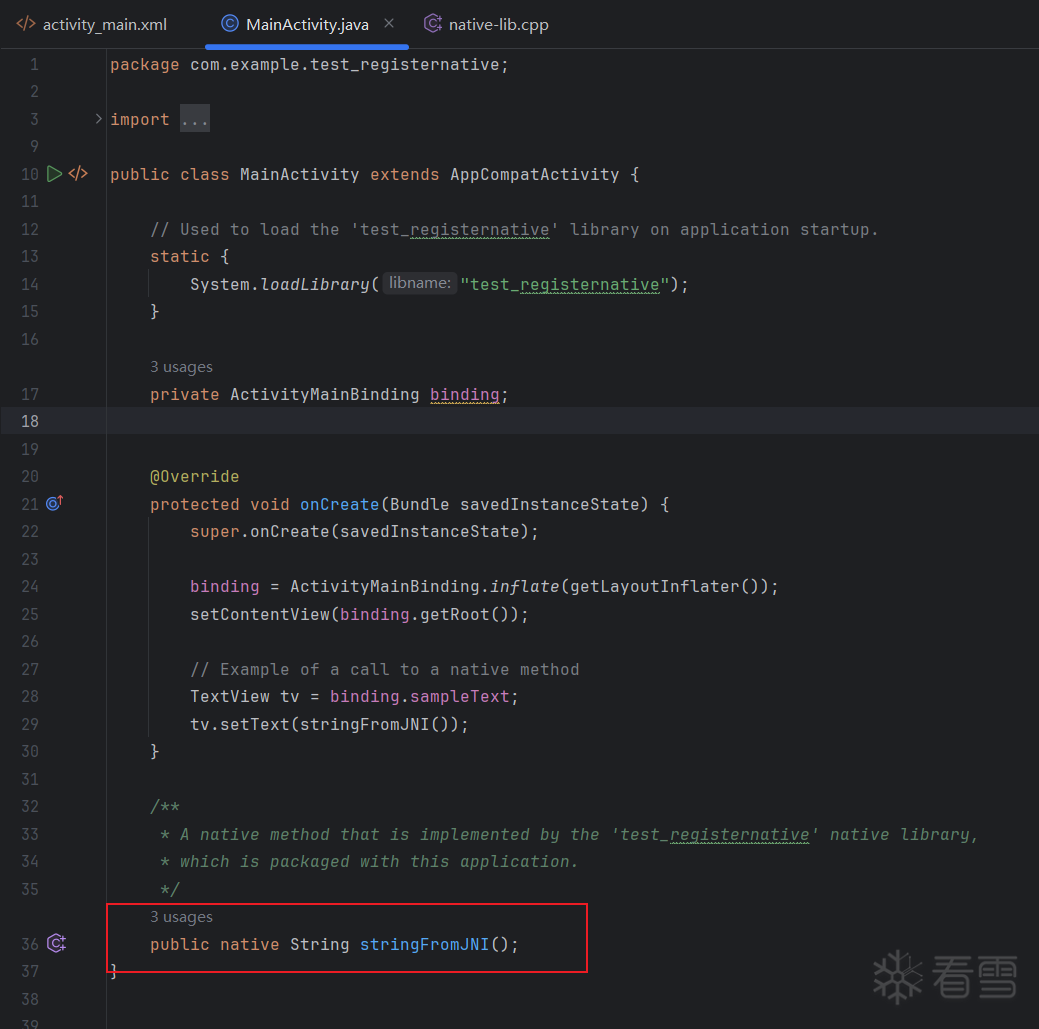

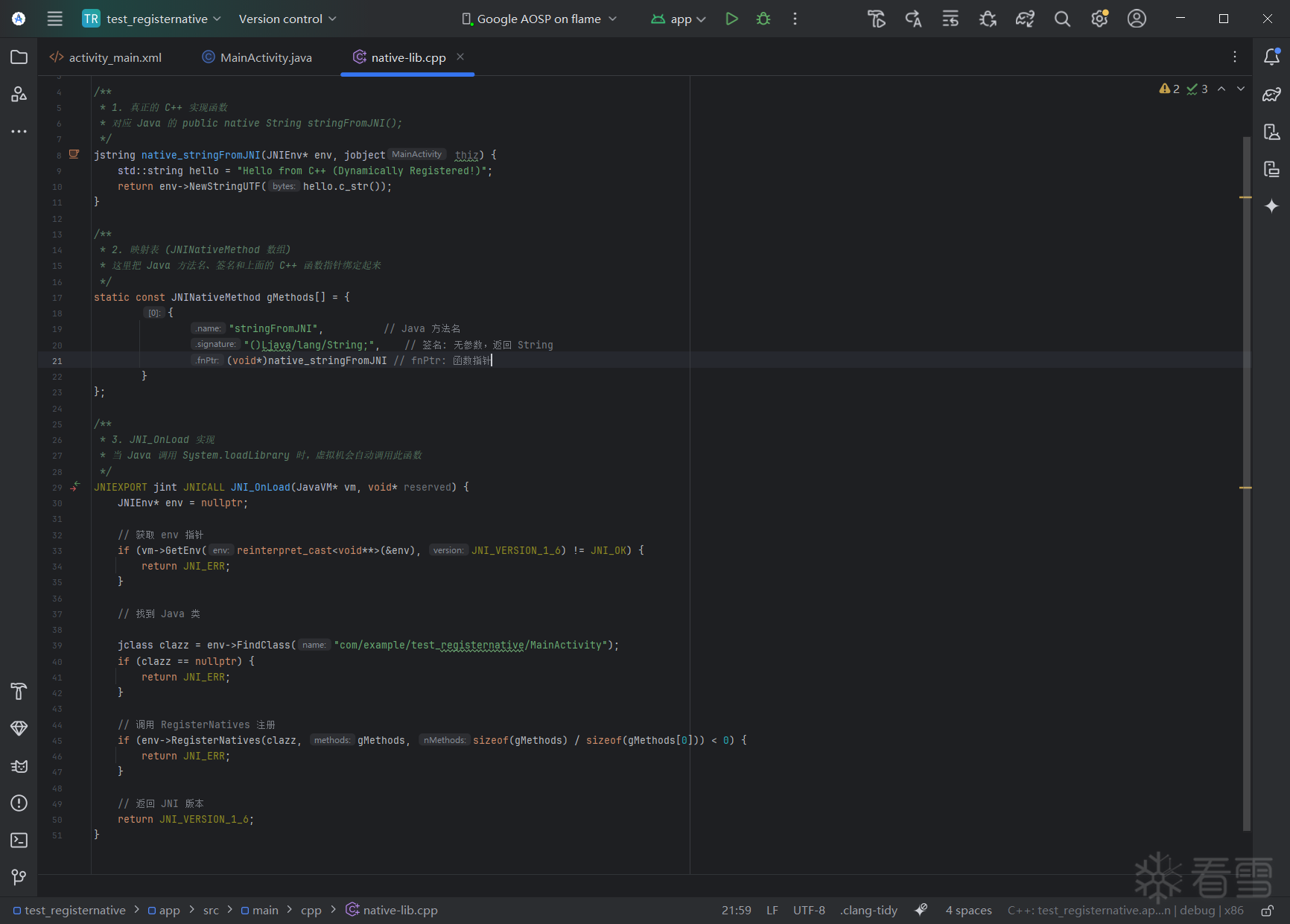

例:

• 分析RegisterNatives

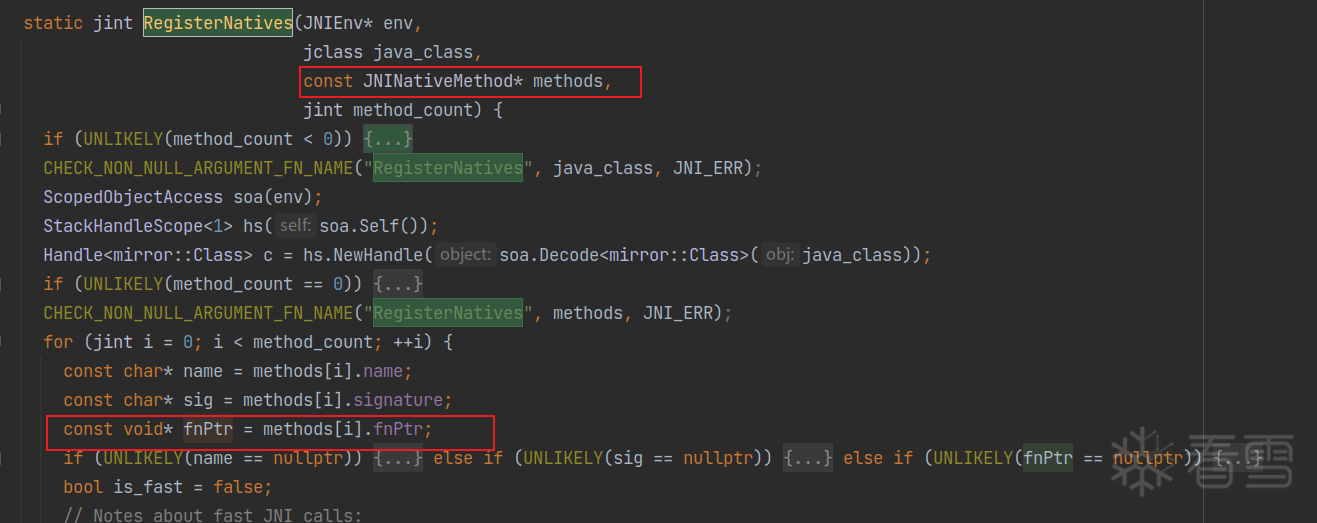

进入RegisterNatives源码:

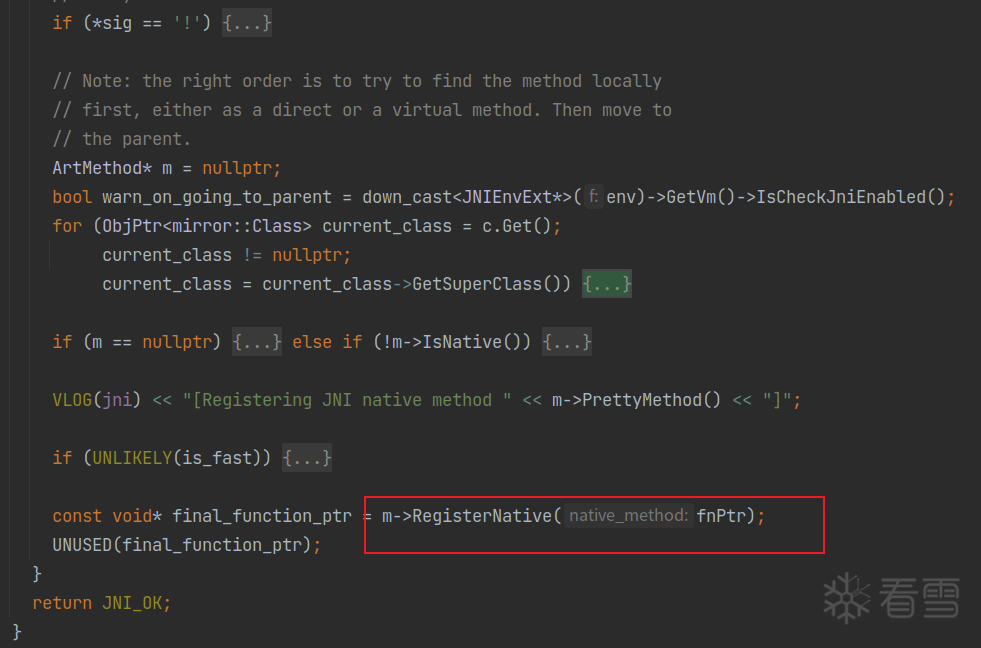

上图可以看到，获取JNINativeMethod的fnPtr , 然后调用m->RegisterNative。

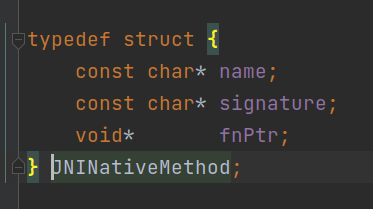

JNINativeMethod结构体如下。

name为Java 中的方法名, signature为签名，fnPtr为native函数地址。

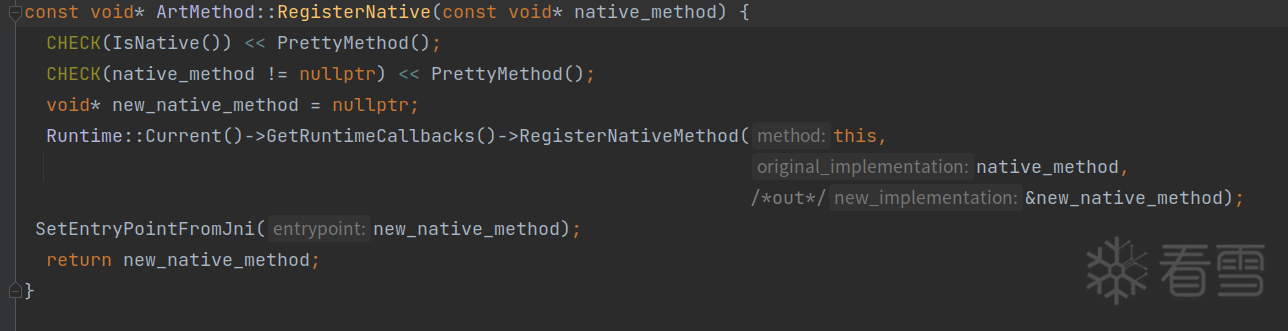

然后进入到RegisterNative,在

Runtime::Current()->GetRuntimeCallbacks()->RegisterNativeMethod(this, native_method, /*out*/&new_native_method);中做的事情其实就是把native_method赋值给new_native_method

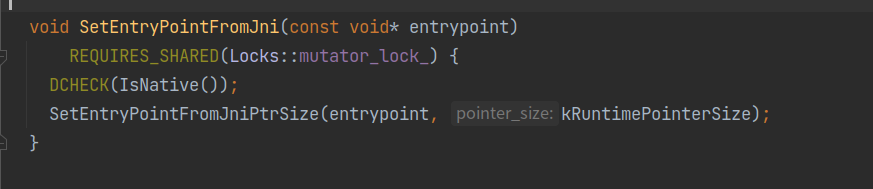

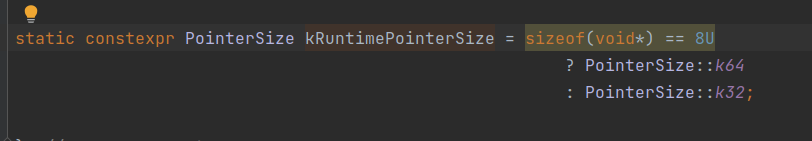

然后再进入到SetEntryPointFromJni，我们知道entrypoint就是函数地址，而kRuntimePointerSize其实是个固定值，见下图，一个常量，它代表了当前正在运行的 ART 虚拟机所在环境的“真实指针大小”（32位系统是 4 字节，64位系统是 8 字节）

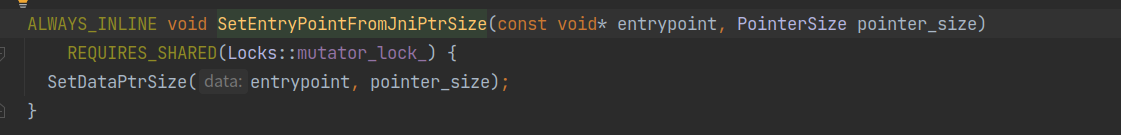

进入SetEntryPointFromJniPtrSize

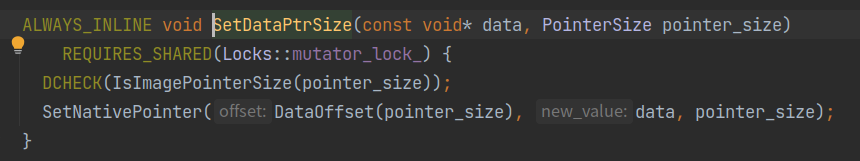

进入SetDataPtrSize

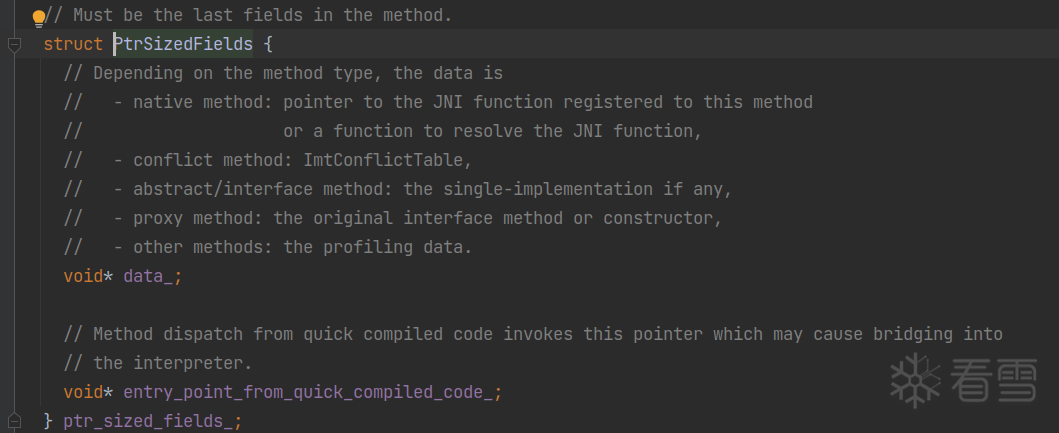

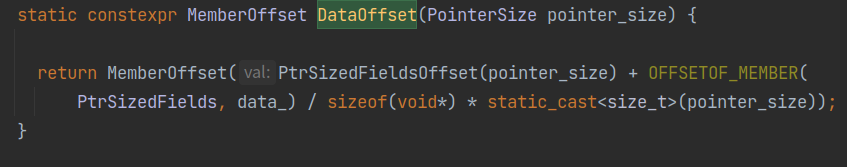

看一下DataOffset

先看

OFFSETOF_MEMBER(PtrSizedFields, data_) / sizeof(void*) * static_cast<size_t>(pointer_size)，

sizeof(void*) 是编译安卓源码时所在机器的指针大小，static_cast<size_t>(pointer_size)是运行安卓系统所在手机的指针大小

再看一下OFFSETOF_MEMBER，即计算出一个结构体（或类）中某个特定成员变量，距离该结构体首地址的字节偏移量。

也就是data_在PtrSizedFields的偏移是多少。

综上，

OFFSETOF_MEMBER(PtrSizedFields, data_) / sizeof(void*) * static_cast<size_t>(pointer_size)，

sizeof(void*)  ，假设sizeof(void*)和static_cast<size_t>(pointer_size)都是8，我们可以算一下，OFFSETOF_MEMBER(PtrSizedFields, data_)是0，然后 (0/8 )* 8还是0

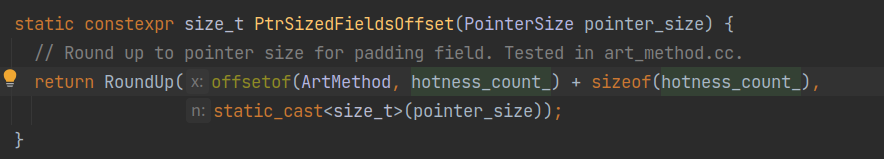

然后看，PtrSizedFieldsOffset返回的就是hotness_count_变量在ArtMethod类的偏移+hotness_count_大小，再进行内存对齐。

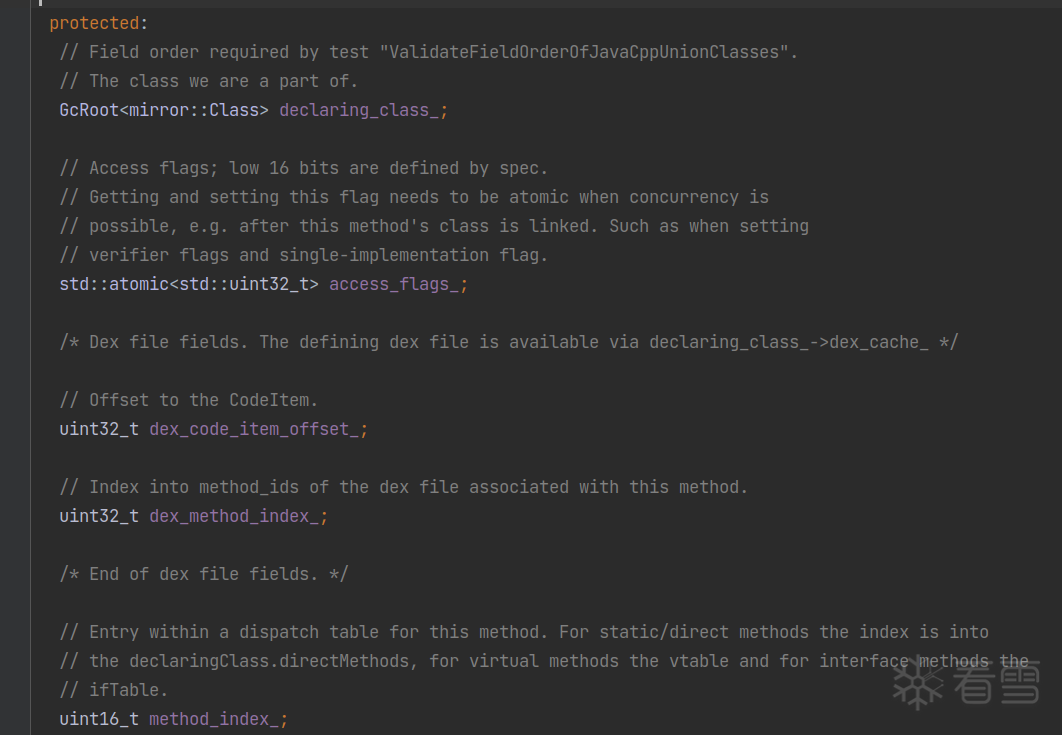

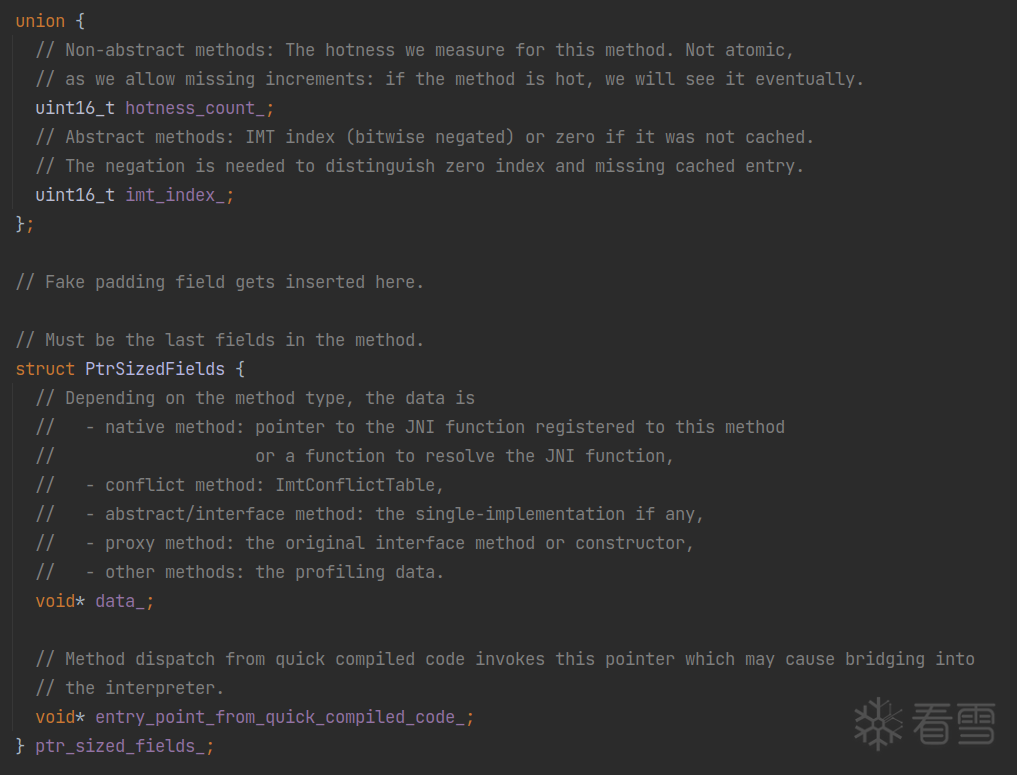

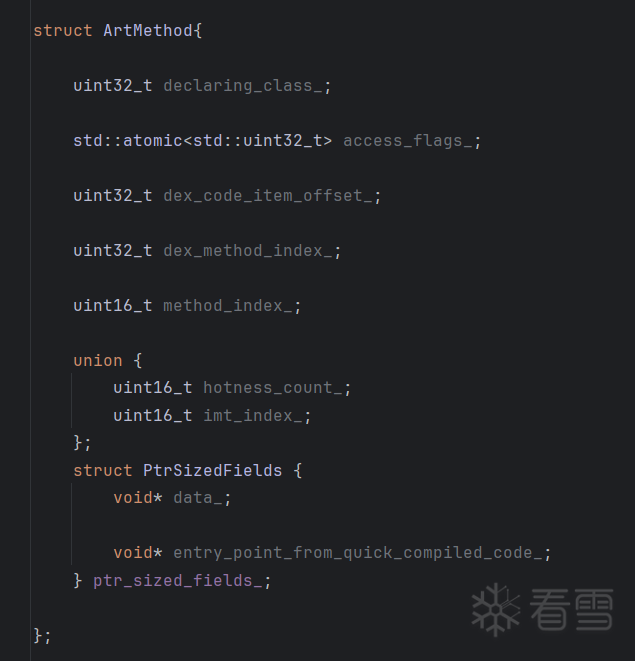

先看一下ArtMethod类的结构

手动计算一下hotness_count_变量在ArtMethod类的偏移。declaring_class_的偏移是4字节(不说为什么了，篇幅太大太乱了)，access_flags_，dex_code_item_offset_，dex_method_index_都是四字节，method_index_和union {uint16_t hotness_count_;uint16_t imt_index_; };是两个字节。union共用内存。所以hotness_count_的偏移是20字节，然后再加上sizeof(hotness_count_),总共是22字节。

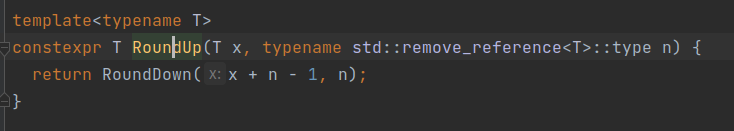

再看RoundUp，现在已知参数1是22，参数2是8。即RoundUp(22,8),我们看看会返回什么

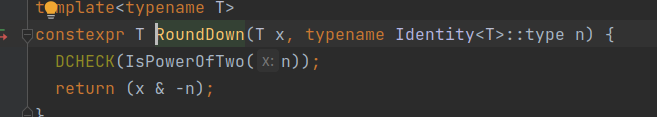

调用RoundDown(22+8-1,8)=RoundDown(29,8)

代入计算一下，29 & -8 =24

综上，PtrSizedFieldsOffset(pointer_size)=24,

OFFSETOF_MEMBER(PtrSizedFields, data_) / sizeof(void*) * static_cast<size_t>(pointer_size)   = 0;

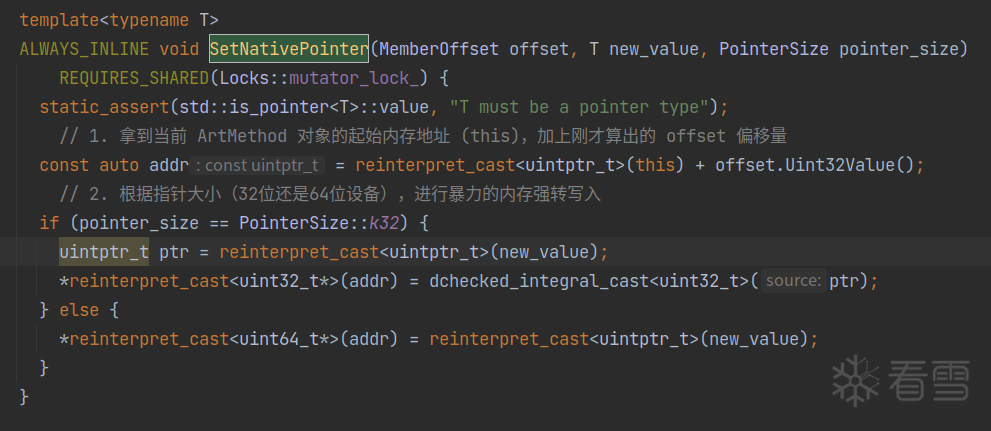

最后进入SetNativePointer，即SetNativePointer(24, 函数地址, 8);

ok了老铁们，也就是 RegisterNative在背后做的事就是 把函数地址赋值给ArtMethod类偏移为24的变量(在arm64是24，32位偏移为20，可以自己算一下)，也就是data_变量。

• 分析std::string

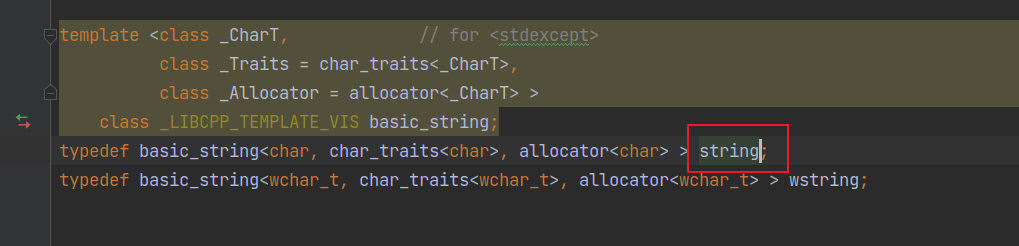

接下来分析std::string类，下面有用

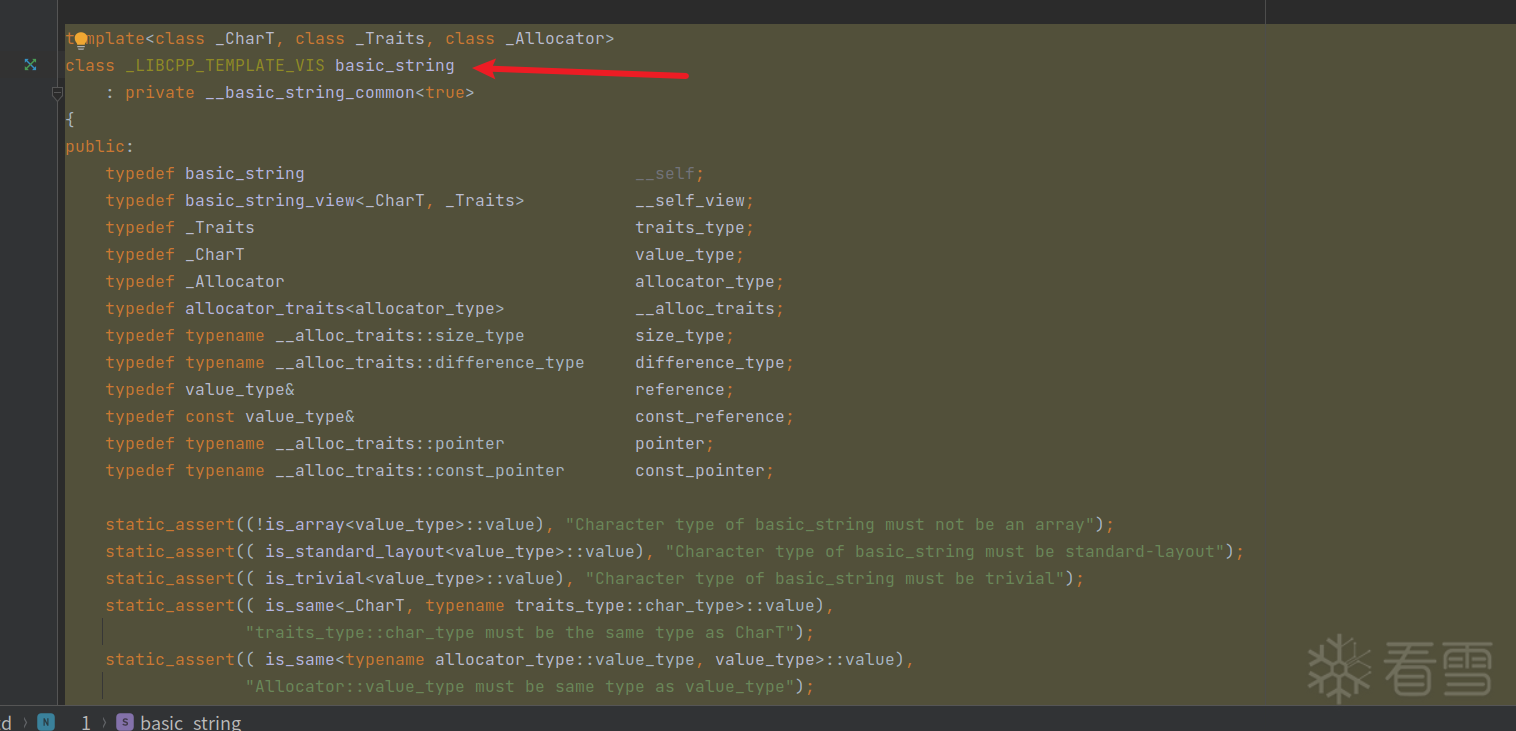

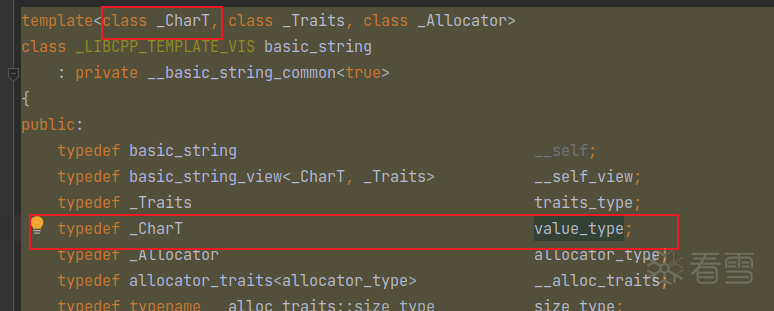

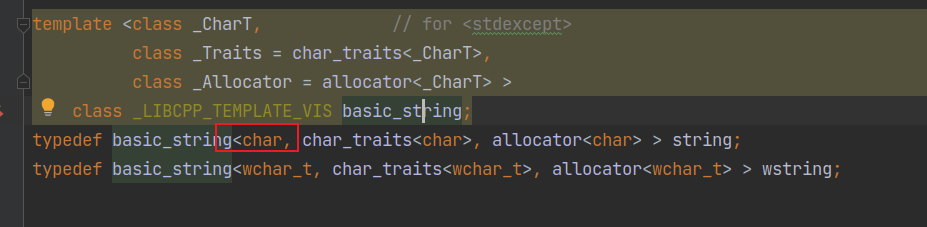

再看basic_string

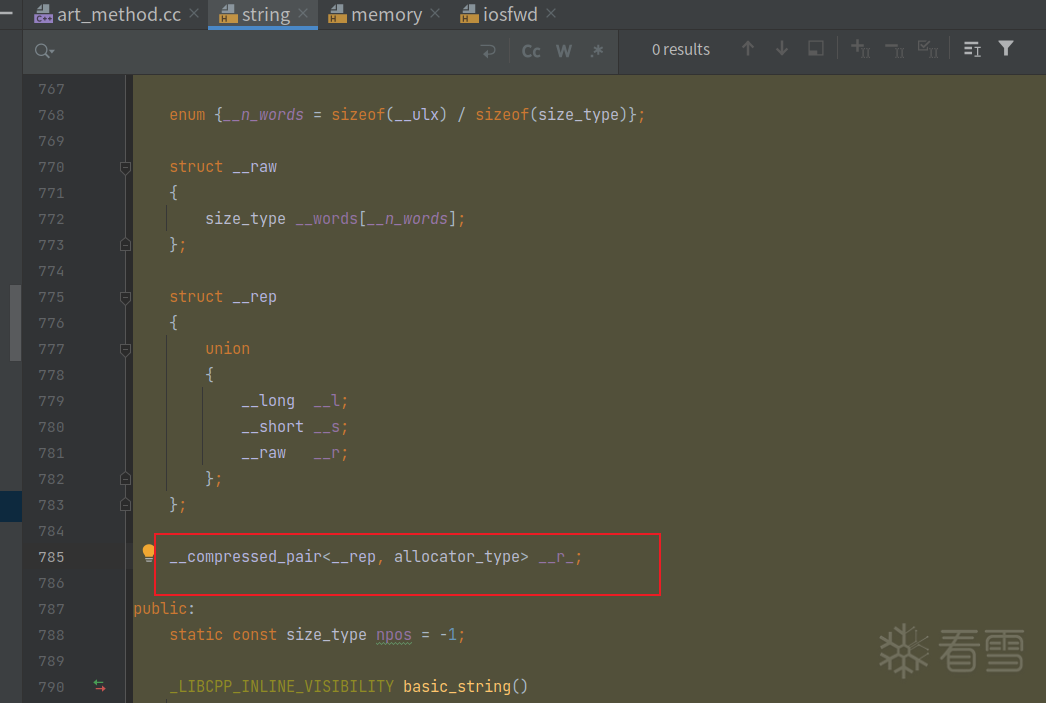

找一下该类中占内存的变量，即非静态成员变量，找下来只有一个变量是占内存的，且没有虚函数，且父类中没有占内存的变量(不截图了)

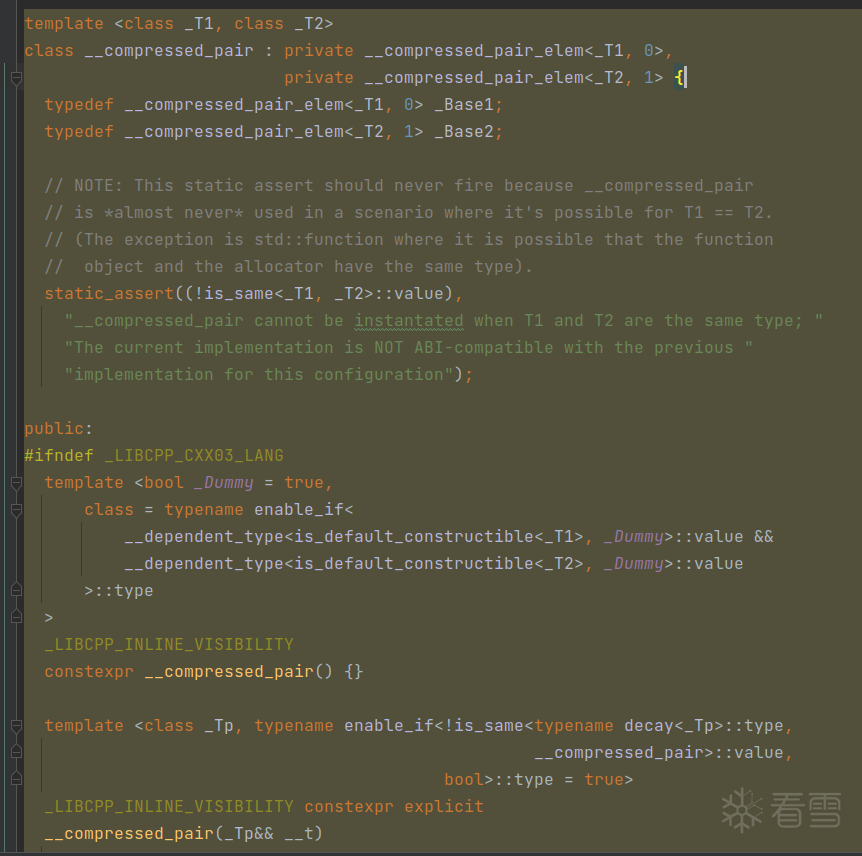

然后看一下__compressed_pair类，发现没有占内存的成员变量，不是不占内存，是不占该类的实例的内存。

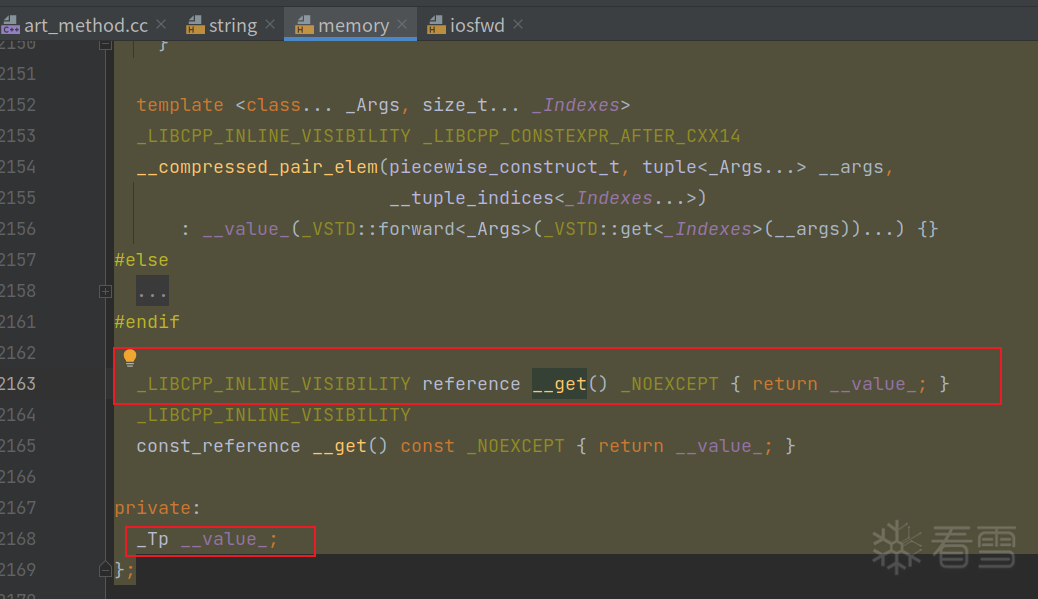

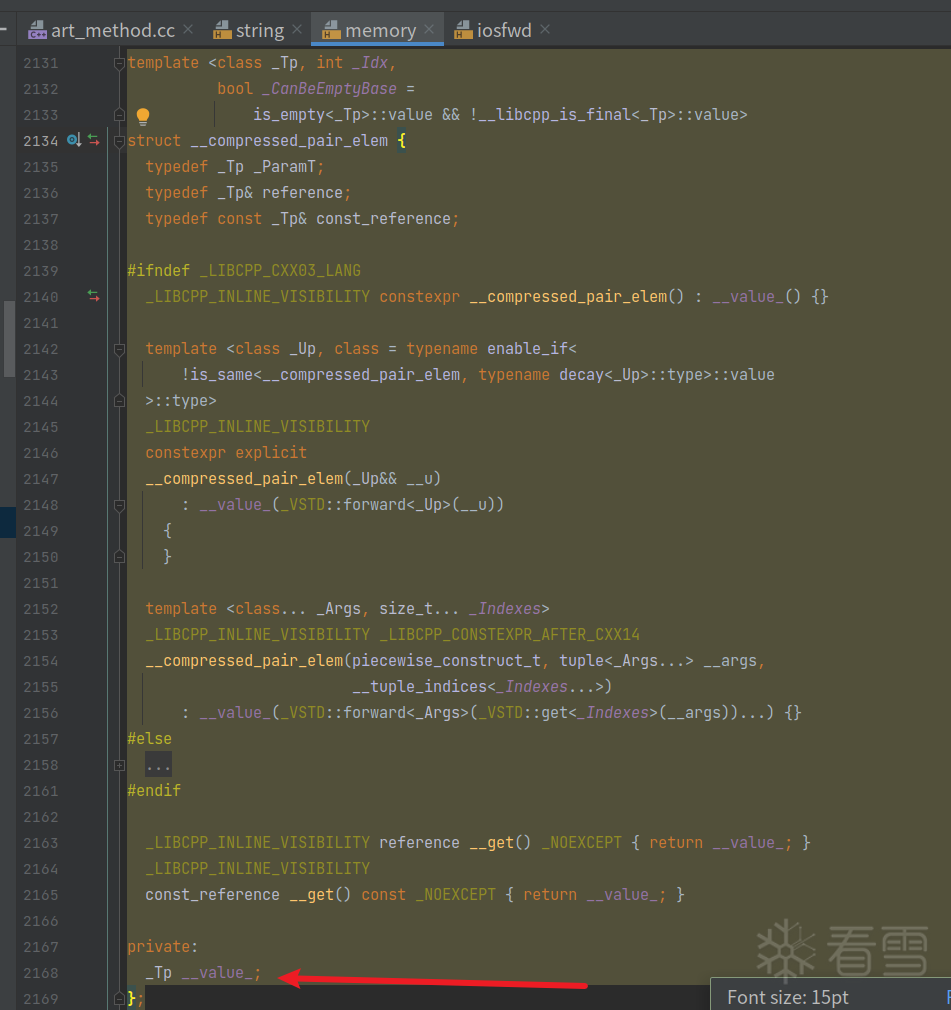

然后看一下父类__compressed_pair_elem，发现有一个变量占内存，是模板参数_Tp,也就是上图的_T1  ,  _T2, 也就是上上图的__rep 和 allocator_type

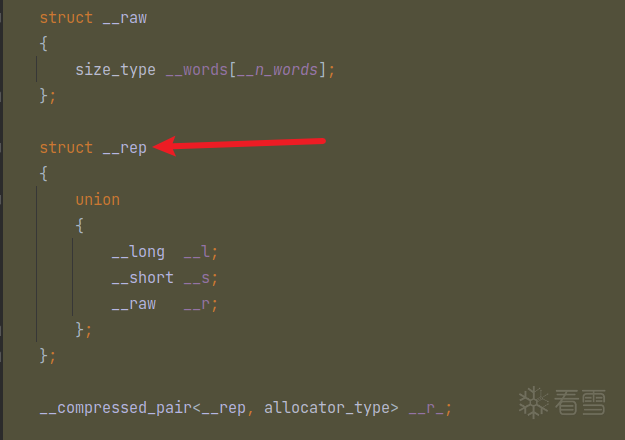

allocator_type类中没有占内存的变量(不截图了)。但__rep是占内存的。

结构体__long占24字节

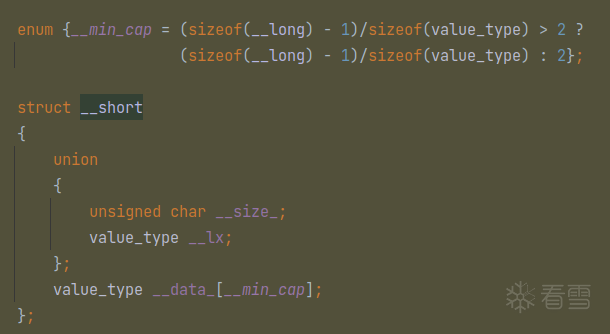

结构体__short占24字节，解释: value_type即char 占1字节，__min_cpp=23

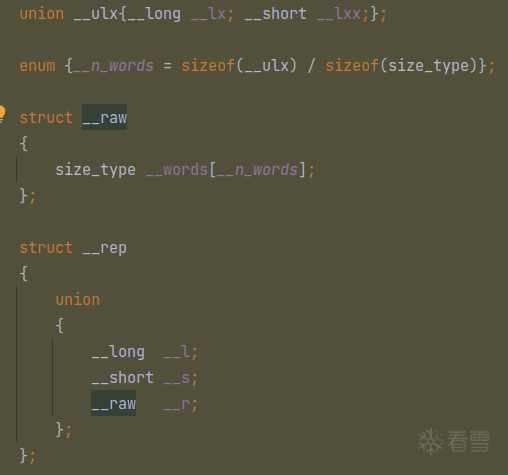

__raw占24字节

综上，__rep占24字节，即std::string占24字节。

然后来看看上面的结构体里的变量都有什么含义。

我们知道，std::string类下的c_str方法能够获取到字符串数据。我们就从从此入手。

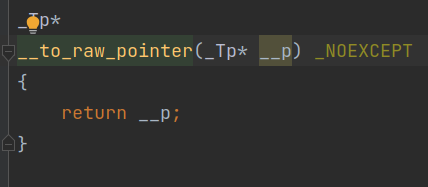

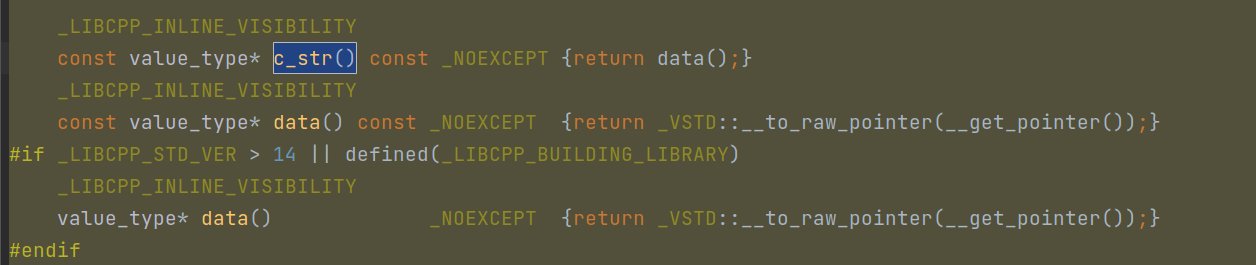

c_str调用data方法，然后调用_VSTD::__to_raw_pointer(__get_pointer())，看下图便知最终返回的是__get_pointer()

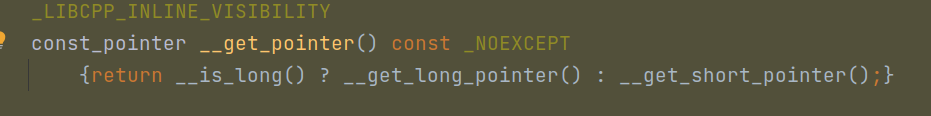

看__get_pointer

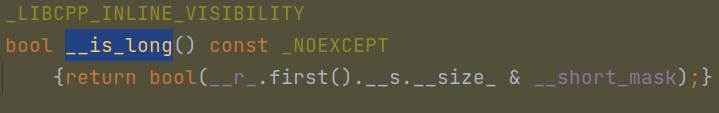

看__is_long

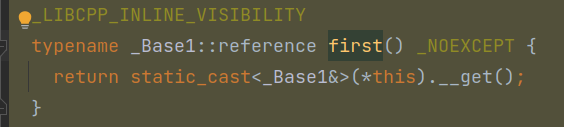

结合上面的图片可以看出__r_.first()返回的是

然后__r_.first().__s的意思是  因为 __rep 里面是一个 union，这 24 个字节就像薛定谔的猫，它既可以是长模式，也可以是短模式，取决于你怎么“看”它。当你写下 .__s 的那一瞬间，别管这 24 个字节到底是什么，就把它当成 __short 结构体来解析。

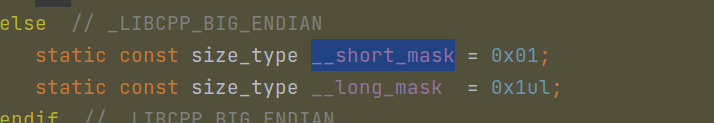

然后__r_.first().__s.__size_取出__short结构体中的第一个字节，然后& 0x01 ，最后转为bool值。

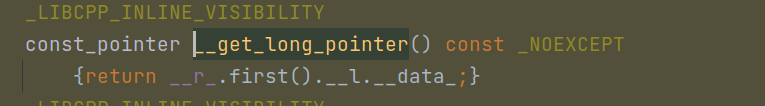

然后看__get_long_pointer和__get_short_pointer就很清晰了。

这就是c_str的底层实现。

• 问题

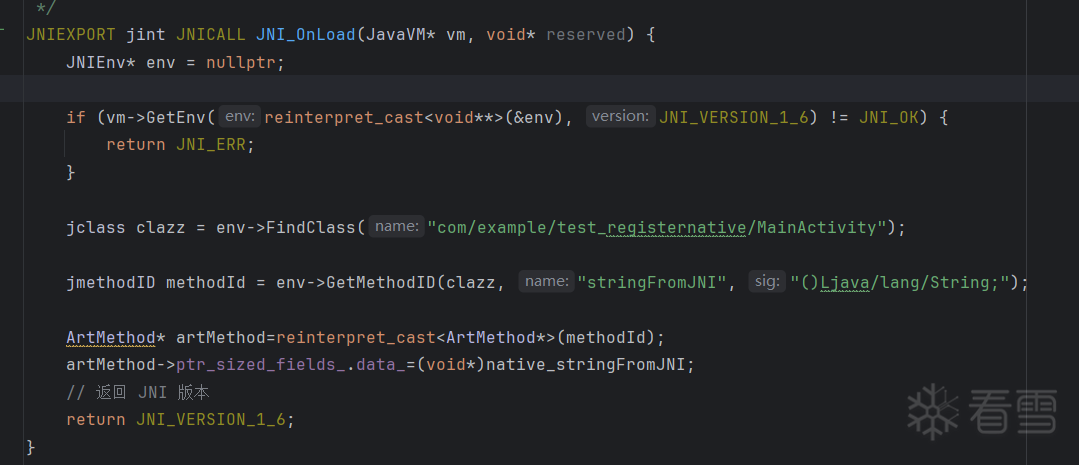

那么问题来了。如果我在JNI_Onload中不使用env->RegisterNatives进行注册，而是直接把函数地址赋值给ArtMethod的data_变量，那这样的话传统的hook RegisterNative的方法就会失效，此时阁下如何应对 。如下图

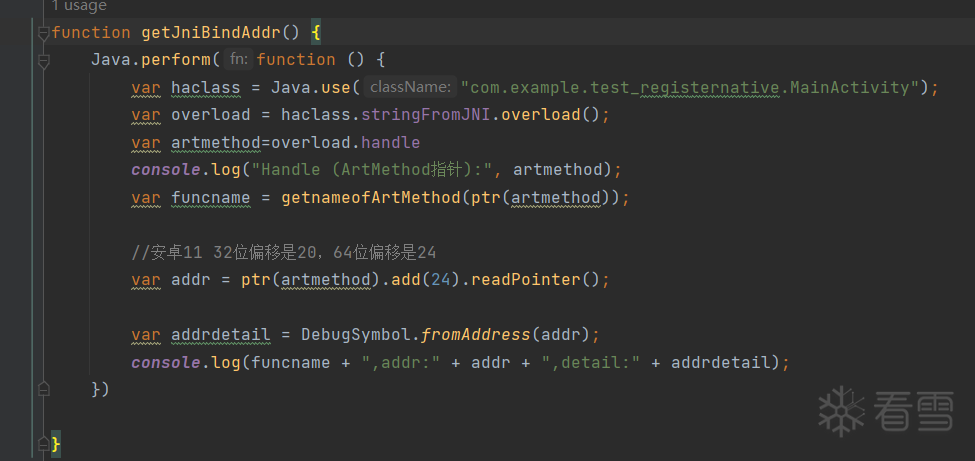

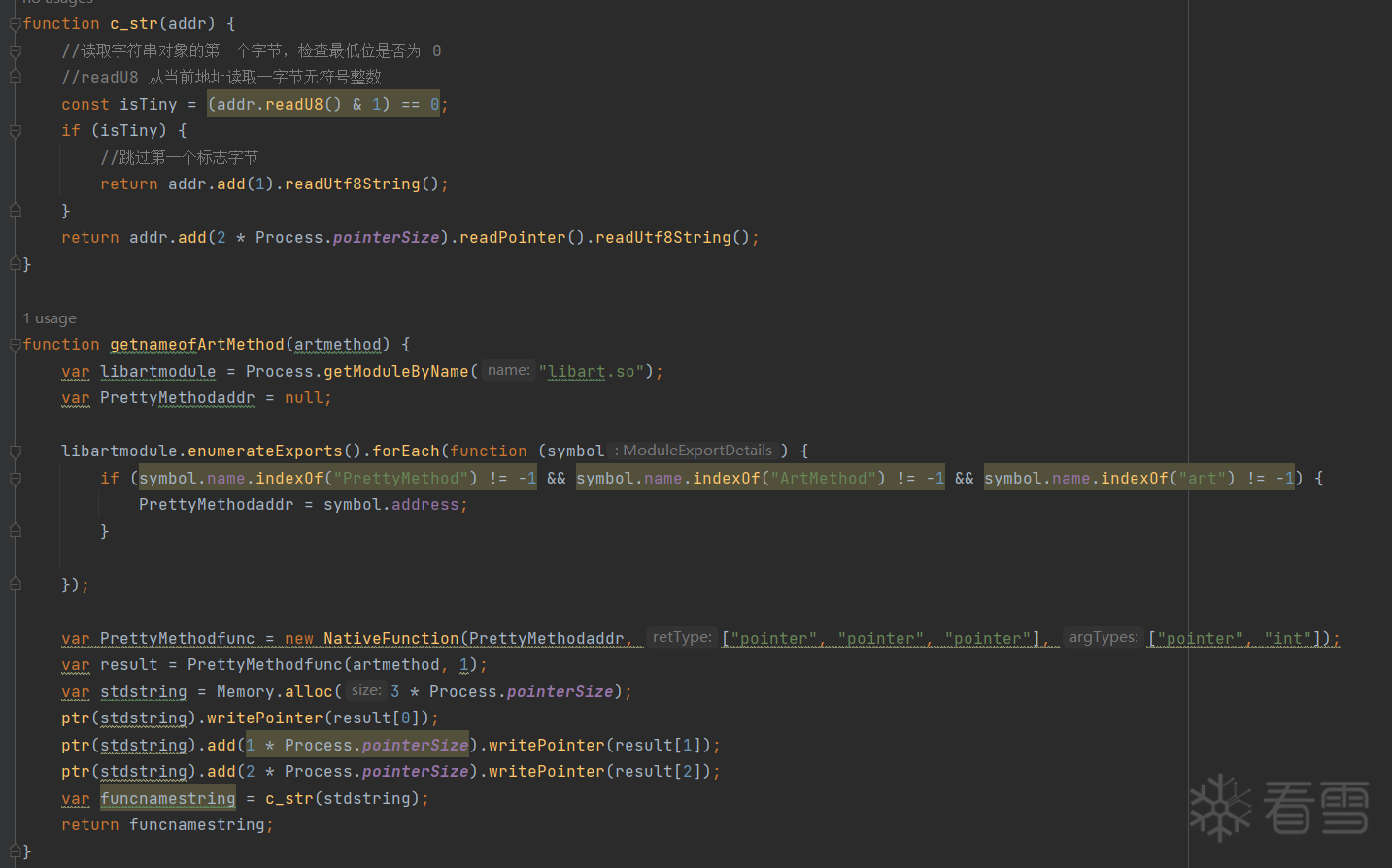

结合上面分析的，于是就有了如下脚本来获取native函数对应的c层函数地址

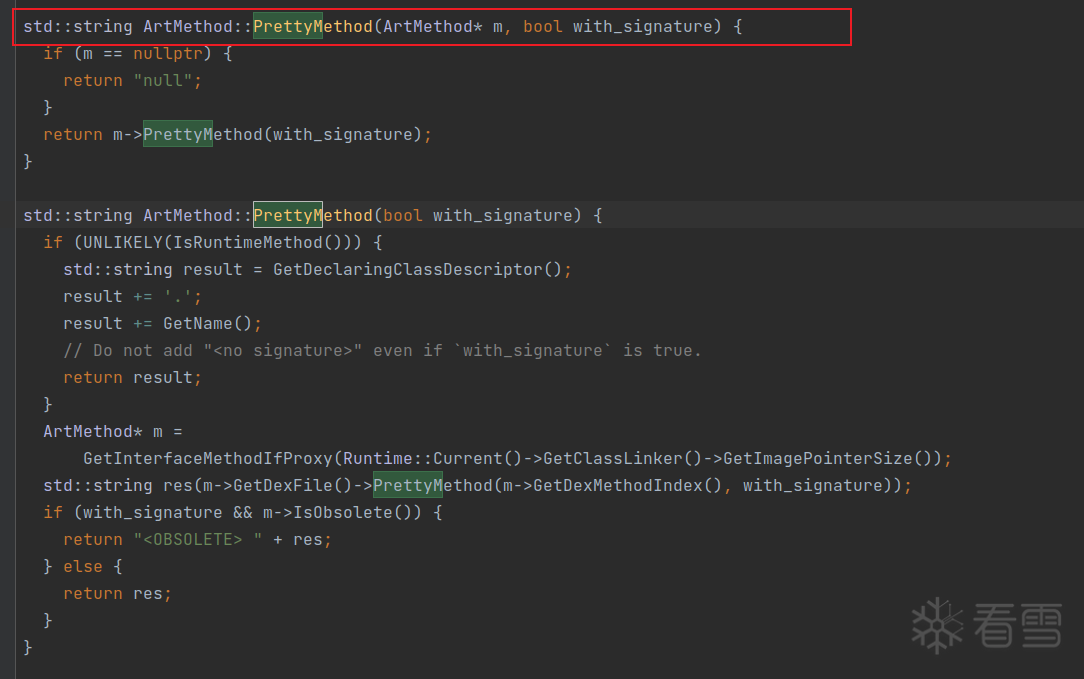

解释:PrettyMthod方法将 ART 内部复杂的 ArtMethod 对象转换成人类可读的字符串。PrettyMthod的返回值由于是std::string, 上面已经分析出该大小为24字节。c_str方法上面也已经分析。

参考资料:看雪3w班-内核模块绕过frida章节。

只是为了自己记忆深刻，故写篇文章。
