# [原创]TF_PDE-PTE：x86/x64 分页地址转换与段描述符可视化学习工具
关于本工具
声明：本工具在 AI（DeepSeek）协助下完成开发，核心逻辑由人工设计，代码实现 AI 参与。

开发过程：人工设计架构 + AI 辅助编码

## 0x00 写在前面

学习 x86 分页机制的时候，有没有这种感觉：

- PDE/PTE 几十个标志位，学完就忘
- WinDbg 的 `!vtop` / `!pte` 输出是一堆十六进制数，要对着手册手动拆位
- 每次想确认一个线性地址转换是否正确，都要翻半天 Intel 手册

为了解决这个痛点，我写了一个本地 Qt 可视化学习工具：**TF_PED-PTE**

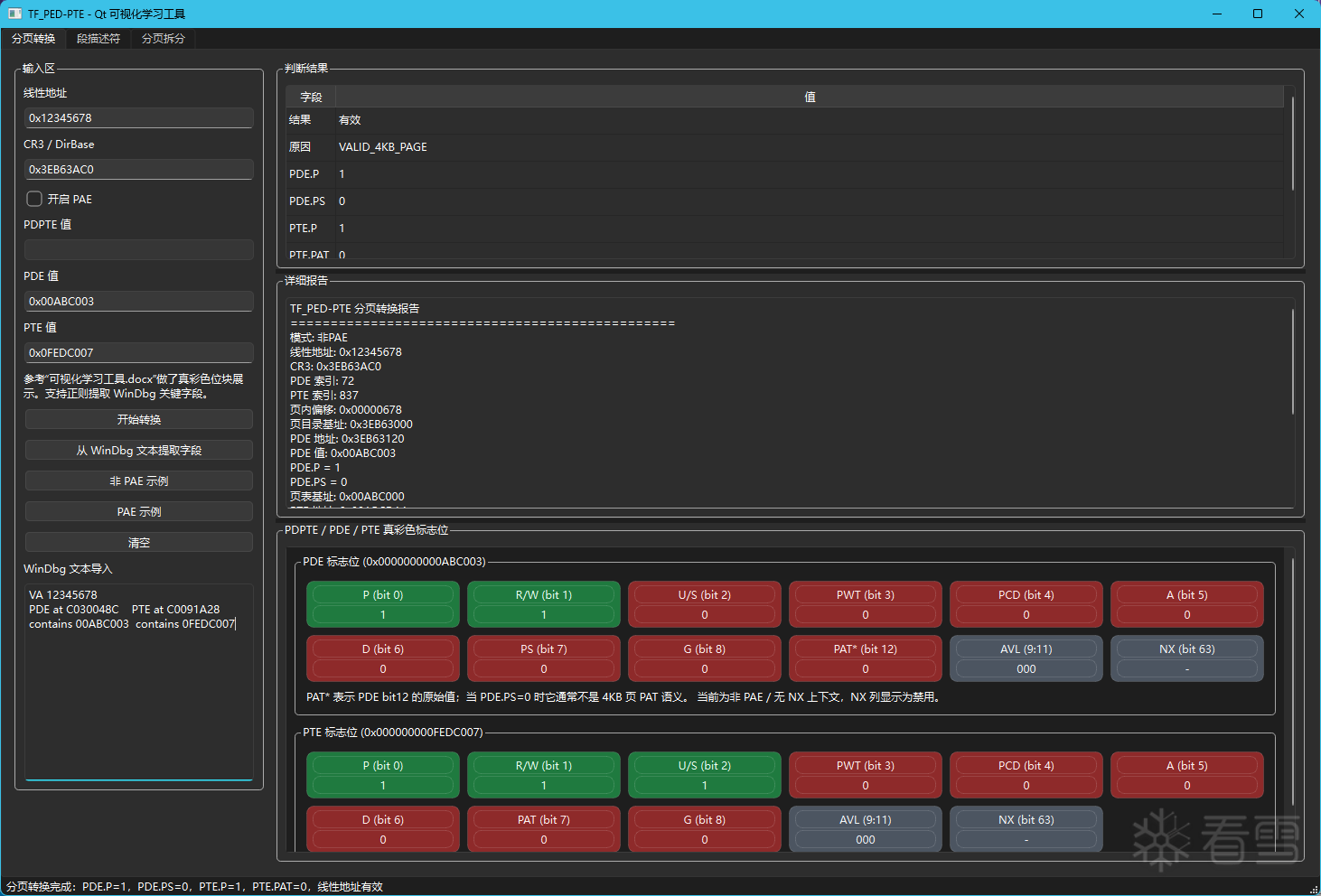

绿色 = 1（开启），红色 = 0（关闭），一眼看清标志位状态。
 ![图片描述](upload/attach/202604/994967_XXUD3WGRY47VNVJ.webp)

---

## 0x01 工具定位

> 专治"学完就忘，不想翻笔记"的分页/段描述符标志位可视化查阅器

- **粘贴即用**：支持 WinDbg 输出自动解析
- **一图胜千言**：绿红块可视化，一眼看清标志位状态
- **离线可用**：无需网络，不依赖在线服务
- **轻量快速**：PySide6 / Qt 实现

---

## 0x02 功能概览

### 1. 分页地址转换（核心功能）

| 特性 | 说明 |
|------|------|
| 分页模式 | 非 PAE / PAE |
| 输入方式 | 手工填写 CR3/PDPTE/PDE/PTE/线性地址，或直接粘贴 WinDbg 文本自动抽取 |
| 输出 | 详细文本报告 + 真彩色标志位卡片 |

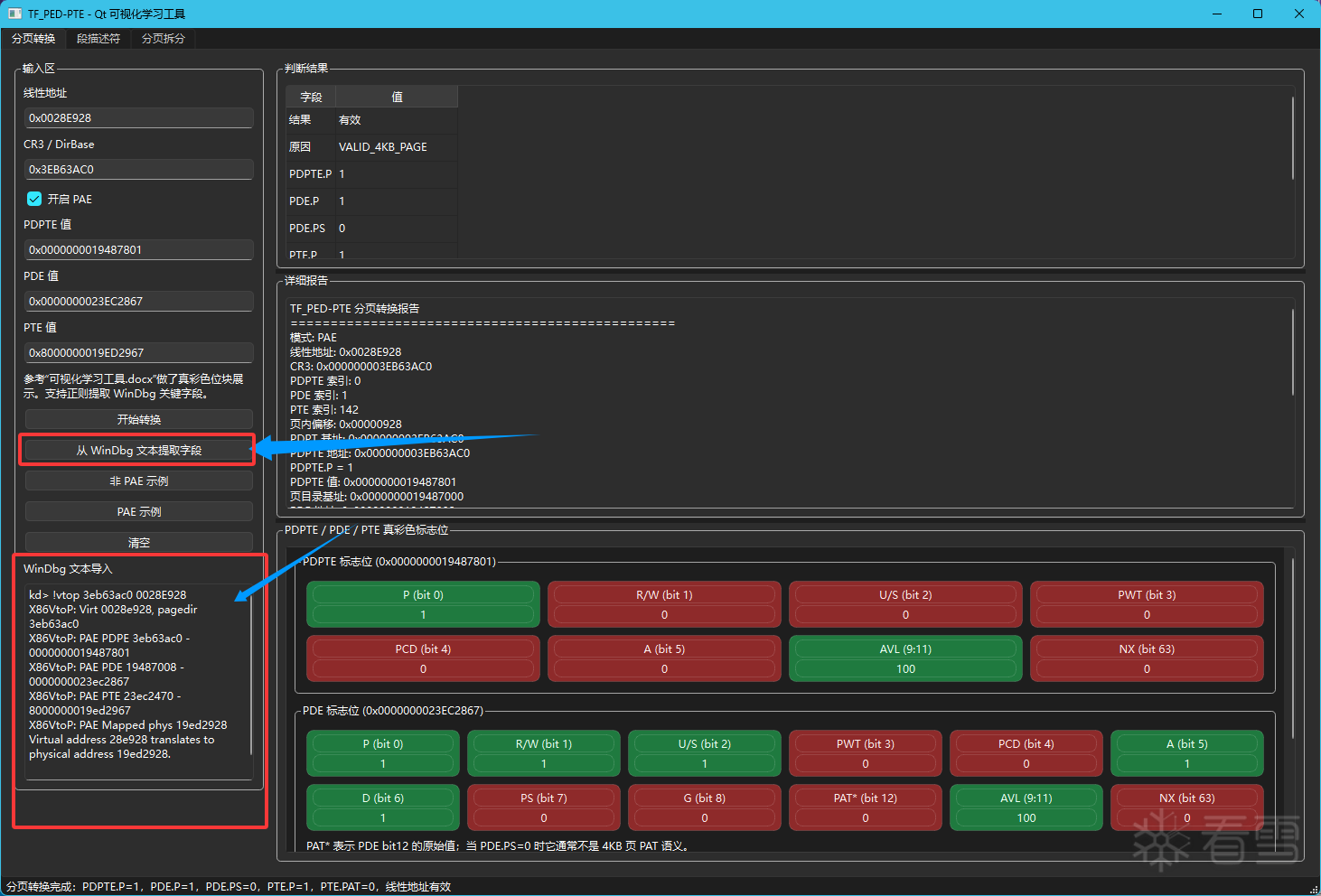

**真彩色标志位卡片示例：**
 ![图片描述](upload/attach/202604/994967_9ECS96CQ66AVRVY.webp)
 ![图片描述](upload/attach/202604/994967_UN2KDSSFH3M8ZTF.webp)
- ???? 绿色 = 1（开启）
-  红色 = 0（关闭）
- ⚪ 灰色 = 保留位 / 忽略位

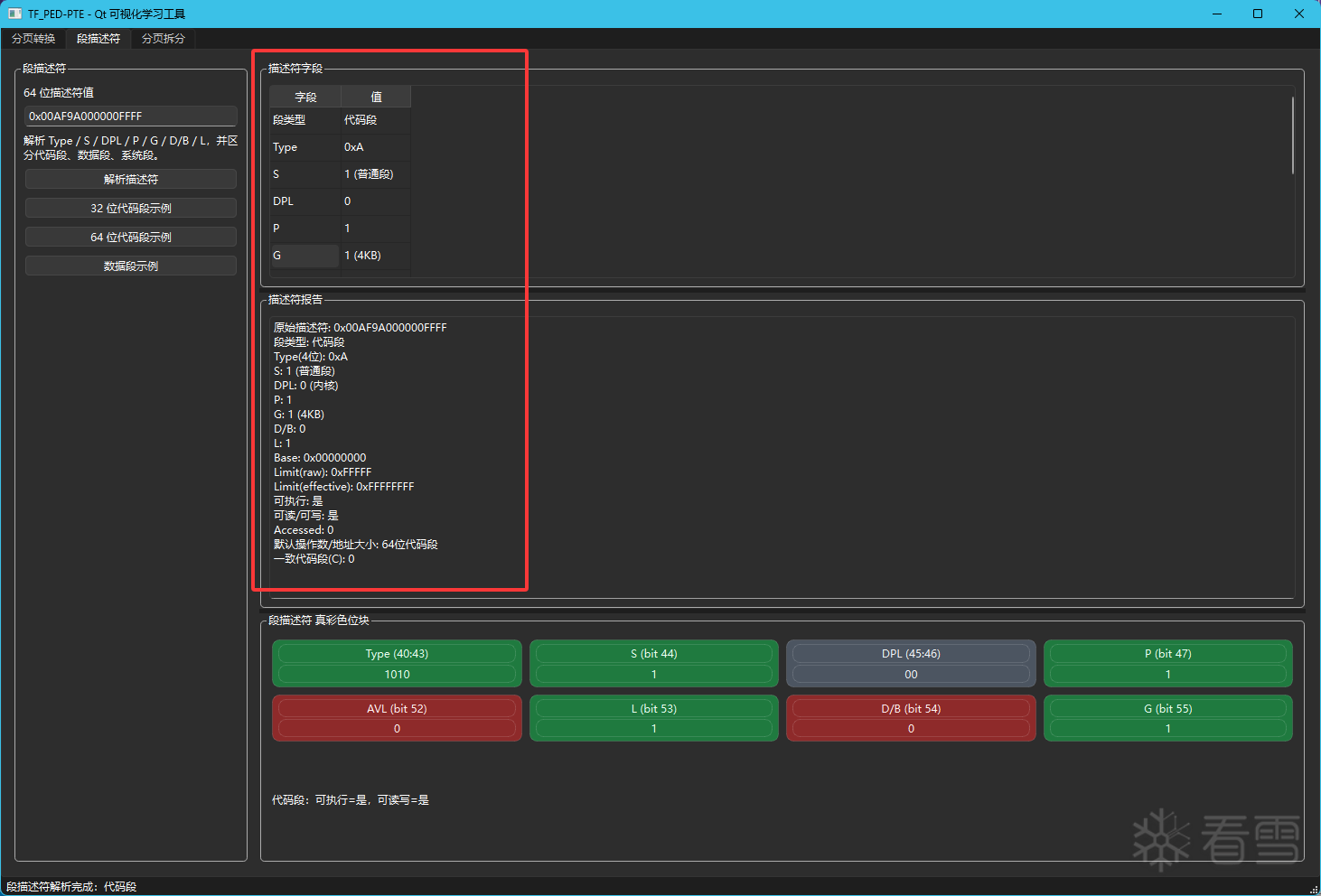

### 2. 段描述符解析

支持解析 64 位段描述符：
- Type / S / DPL / P / G / D/B / L
- 自动区分代码段/数据段/系统段
- 展示默认操作数宽度、栈指针语义等
 ![图片描述](upload/attach/202604/994967_TBZ7DMAUCPR5MY5.webp)

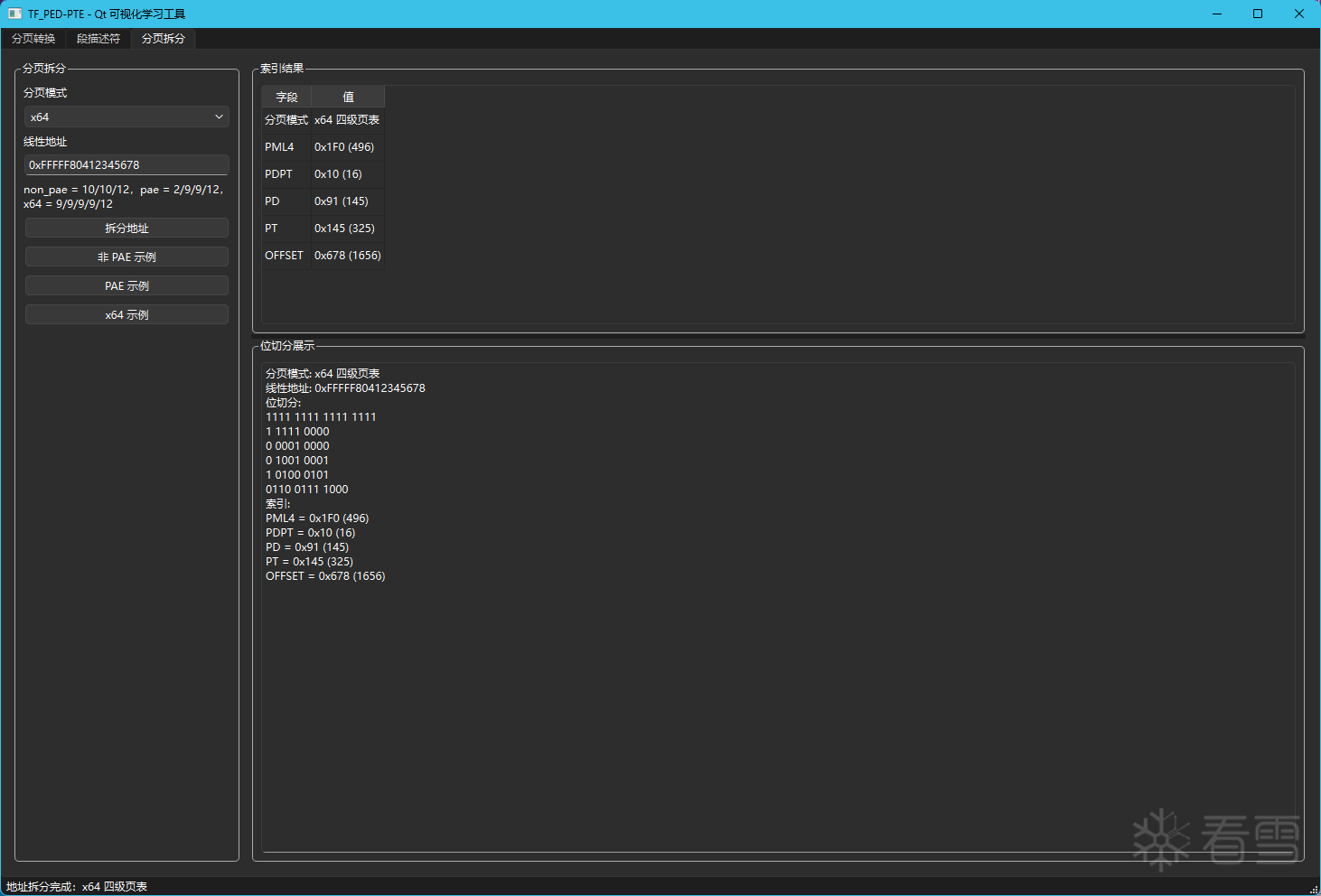

### 3. 分页位拆分

| 分页模式 | 位拆分 |
|---------|--------|
| non_pae | 10 / 10 / 12 |
| pae | 2 / 9 / 9 / 12 |
| x64 | 9 / 9 / 9 / 9 / 12 |

以文本方式显示位切分和索引值。
 ![图片描述](upload/attach/202604/994967_SFRJD3A88SHN3PV.webp)

---

## 0x03 WinDbg 联动

支持以下格式的自动解析：

**!vtop 输出示例：**
```
kd> !vtop 3eb63ac0 0028E928
X86VtoP: Virt 0028e928, pagedir 3eb63ac0
X86VtoP: PAE PDPE 3eb63ac0 - 0000000019487801
X86VtoP: PAE PDE 19487008 - 0000000023ec2867
X86VtoP: PAE PTE 23ec2470 - 8000000019ed2967
X86VtoP: PAE Mapped phys 19ed2928
```

**!pte 输出示例：**
```
VA 12345678
PDE at C030048C    PTE at C0091A28
contains 00ABC003  contains 0FEDC007
```

粘贴到工具文本框，点击"从文本提取字段"，自动填充所有字段并执行转换。

---

## 0x04 界面预览

```
┌─────────────────────────────────────────────────────────────────┐
│ [分页转换] [段描述符] [分页拆分]                                │
├─────────────────────────────────────────────────────────────────┤
│ ┌─────────────────────┐ ┌─────────────────────────────────────┐ │
│ │ 输入区              │ │ ???? 标志位可视化面板                │ │
│ │ - 线性地址          │ │ ┌─────┬─────┬─────┬─────┬─────┐     │ │
│ │ - CR3               │ │ │  P  │ R/W │ U/S │ PWT │ PCD │     │ │
│ │ - PAE 复选框        │ │ │  1  │  1  │  1  │  0  │  0  │     │ │
│ │ - PDPTE/PDE/PTE     │ │ └─────┴─────┴─────┴─────┴─────┘     │ │
│ │ - WinDbg 文本导入   │ │                                     │ │
│ └─────────────────────┘ │ ┌─────┬─────┬─────┬─────┬─────┐     │ │
│                         │ │  A  │  D  │  G  │ PAT │ NX  │     │ │
│                         │ │  1  │  0  │  1  │  0  │  0  │     │ │
│                         │ └─────┴─────┴─────┴─────┴─────┘     │ │
│                         └─────────────────────────────────────┘ │
│ ┌─────────────────────────────────────────────────────────────┐ │
│ │ 详细报告                                                    │ │
│ │ ========================================================    │ │
│ │ 模式: PAE                                                   │ │
│ │ 线性地址: 0x0028E928                                        │ │
│ │ 物理地址: 0x19ED2928                                        │ │
│ │ 结论: PDPTE.P=1，PDE.P=1，PDE.PS=0，PTE.P=1，有效           │ │
│ └─────────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────┘
```

---

## 0x05 运行环境与使用方法

### 环境要求
- Python 3.8+
- PySide6

### 安装依赖
```bash
pip install PySide6
```

### 运行
```bash
python run_tf_ped_pte.py
```

### 快速上手

1. **非 PAE 示例**：点击"非 PAE 示例"按钮，自动填充并转换
2. **PAE 示例**：点击"PAE 示例"按钮
3. **WinDbg 文本**：复制 WinDbg 输出，粘贴到文本框，点击"从文本提取字段"

---

## 0x06 项目文件说明

| 文件 | 说明 |
|------|------|
| `run_tf_ped_pte.py` | 启动入口 |
| `tf_ped_pte/qt_app.py` | Qt 主界面 |
| `tf_ped_pte/paging_logic.py` | 分页换算核心逻辑 |
| `tf_ped_pte/gui_support.py` | WinDbg 正则解析、标志位颜色模型 |
| `tf_ped_pte/segment_logic.py` | 段描述符解析、分页拆分逻辑 |

---

## 0x07 已知限制

- 当前仅支持 32 位线性地址的 PAE/非 PAE 转换（x64 模式仅位拆分支持）
- 不直接连接 WinDbg，不读取 live memory
- WinDbg 文本解析依赖正则表达式，极端格式可能需要微调

---

## 0x08 下载地址

**GitHub**：<mark class="encrypted">656K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6T1j5h3W2@1j5h3&6Y4x3o6x3J5i4K6u0r3f1p5g2p5i4K6u0V1f1q4c8q4i4K6u0V1g2X3W2*7i4K6u0r3N6s2u0W2k6g2)9J5c8X3#2S2K9h3^5`.</mark>

---

## 0x09 后续计划

- [ ] x64 完整分页转换支持
- [ ] 一键复制可视化面板为图片
- [ ] 输入历史记录
- [ ] 亮色/暗色主题切换

---

## 0x0A 写在最后

这个工具的目标很简单：**当你需要查分页标志位的时候，不用再翻手册。**

如果你觉得有用，欢迎点赞、转发、提 PR。

有问题或建议，直接回帖或 GitHub Issues 见。

---

**TF_PDE-PTE** —— 让分页学习不再痛苦 ????

---
