《安卓逆向负基础之正向开发实践》02：MuzicBox 本地音乐扫描与基础播放

项目仓库：D1screteWave/MuzicBox
本章对应版本：v0.2-local-player
内容状态：初版开发笔记
开发语言：Java 17
界面方案：XML View
本章成果：扫描系统媒体库，并实现播放、暂停、上一首和下一首

0. 本章在整体路线中的位置

第一章建立了可以编译运行的 Android 工程，认识了 Activity、Manifest、XML 资源和生命周期。本章开始读取手机中的本地音乐，并把选中的歌曲交给系统播放器。

本章围绕播放器功能，学习下面几组 Android 系统机制：

本章既会阅读 Manifest、代码和资源文件，也会结合真机运行结果观察权限、数据和播放状态怎样变化。

1. 本章目标与数据路径

1.1 功能范围

本章完成以下功能：

1. 根据 Android 版本申请音频读取权限；
2. 查询系统媒体库并显示歌曲信息；
3. 点击歌曲后开始播放；
4. 支持播放、暂停、上一首和下一首；
5. 页面离开前台后停止播放。

后台播放、通知栏控制和耳机事件留到第三章处理。当前播放器仍由 MainActivity 管理，本章先学习权限、媒体数据和播放器调用链。

1.2 从系统媒体库到歌曲列表

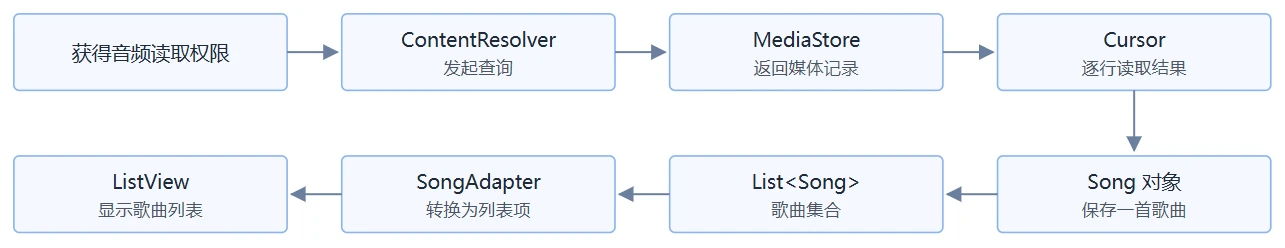

本章的数据从系统媒体库进入 MuzicBox，最后显示为歌曲列表：

图中几个关键对象的来源和形式如下：

1.3 APK 中的版本标识

第二章加入了本地音乐功能，因此应用版本也从第一章继续向前更新。版本信息配置在 app/build.gradle 的 defaultConfig 中：

defaultConfig {
    versionCode = 2
    versionName = "0.2.0"
}

versionCode 是 Android 和应用商店比较版本先后的整数，数值 2 表示它晚于上一版的 1。
versionName 是供用户识别的版本名称，本章使用 0.2.0。
构建 APK 后，系统的应用信息页面或应用商店可以读取并显示这个 versionName；MuzicBox 的主界面不会自动显示它，如果以后要在“关于”页面中显示，还需要用代码读取应用包信息并设置到文字控件中。
两者由开发者分别维护，不会自动换算；构建 APK 时，它们都会写入应用包信息。

2. Android 音频权限机制

2.1 Manifest 声明与运行时授权

本章在 AndroidManifest.xml 中声明两项权限：

<uses-permission android:name="android.permission.READ_MEDIA_AUDIO" />

<uses-permission
    android:name="android.permission.READ_EXTERNAL_STORAGE"
    android:maxSdkVersion="32" />

<uses-permission> 位于 <manifest> 内、<application> 外，描述的是整个应用包可能使用的系统能力，而不是某一个 Activity 的属性。安装 APK 时，系统会先从 Manifest 读取这些声明。

Manifest 声明表示 App 可能使用这项系统能力；读取用户媒体还需要在运行时取得授权。两者关系可以概括为：

Manifest 声明 = 应用提前登记需要什么能力
运行时授权   = 用户决定本次是否允许

只有声明而没有运行时授权，扫描仍可能失败；Manifest 中完全没有声明，代码也无法通过弹窗取得相应权限。

2.2 为什么要声明两种音频权限

上一节同时声明两种权限，是因为 Android 13（API 33）调整了媒体读取权限：Android 13 及以上读取音频使用 READ_MEDIA_AUDIO，Android 12 及以下使用 READ_EXTERNAL_STORAGE。

Manifest 负责把两种情况都提前声明出来，App 运行时还要根据当前手机的 Android 版本选择其中一种。下面的 getAudioPermission() 方法来自 MainActivity.java，它只返回本次应该使用的权限名称，真正的检查和申请会在下一节调用这个方法。

private String getAudioPermission() {
    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.TIRAMISU) {
        return Manifest.permission.READ_MEDIA_AUDIO;
    }
    return Manifest.permission.READ_EXTERNAL_STORAGE;
}

Build.VERSION.SDK_INT 是当前设备的 API 级别，TIRAMISU 对应 API 33。这里判断的是 App 实际运行的系统版本，不是项目的 compileSdk。

Manifest 中的 android:maxSdkVersion="32" 则把旧权限限制在 API 32 及以下。同一份 APK 因此可以在不同系统版本上选择不同权限路径。

这也说明静态看到两个权限并不等于运行时会同时申请两个权限。还需要结合设备 API 级别和 getAudioPermission() 的返回值，才能确定当前路径真正使用了哪个权限常量。

2.3 检查、申请与结果回调

下面三个方法都来自 MainActivity.java，依次负责检查权限、发起申请和接收结果。首先检查当前状态：

private boolean hasAudioPermission() {
    return checkSelfPermission(getAudioPermission())
            == PackageManager.PERMISSION_GRANTED;
}

checkSelfPermission(...) 只检查，不会弹出窗口。已经授权时直接扫描，否则调用 requestPermissions(...)：

private void checkPermissionAndScan() {
    if (hasAudioPermission()) {
        scanLocalMusic();
        return;
    }

    requestPermissions(
            new String[]{getAudioPermission()},
            REQUEST_AUDIO_PERMISSION
    );
}

权限窗口由系统显示，用户操作后，系统再调用 onRequestPermissionsResult：

@Override
public void onRequestPermissionsResult(
        int requestCode,
        String[] permissions,
        int[] grantResults
) {
    super.onRequestPermissionsResult(requestCode, permissions, grantResults);

    if (requestCode != REQUEST_AUDIO_PERMISSION) {
        return;
    }

    if (grantResults.length > 0
            && grantResults[0] == PackageManager.PERMISSION_GRANTED) {
        scanLocalMusic();
    } else {
        scanStatusText.setText(R.string.permission_denied);
    }
}

requestCode 用来区分不同请求，grantResults 保存对应授权结果。这是一条异步链路：申请方法不会直接返回用户最终选择，后续逻辑从系统回调继续执行。

实际调试时可以依次观察三个位置：

1. 调用 requestPermissions 前传入的权限名称；
2. 系统回调中的 requestCode；
3. grantResults[0] 的实际值。

这样能够区分“没有申请”“用户拒绝”和“授权成功但后续功能仍失败”三类情况。

2.4 梳理完整的权限调用链

理解权限机制不能停在 Manifest 声明，还要继续查看运行时分支：

Manifest 是否声明
    ↓
设备版本选择了哪个权限常量
    ↓
checkSelfPermission 返回什么
    ↓
用户允许或拒绝
    ↓
onRequestPermissionsResult 进入哪个分支
    ↓
敏感功能是否继续执行

阅读代码可以确认权限常量、版本判断和可能的执行路径；真机运行则可以确认当前设备实际选择了哪个权限，以及拒绝权限后功能是否停止。

权限失败分支同样值得检查。如果拒绝后仍能进入 scanLocalMusic()，或者敏感功能还存在没有权限检查的第二入口，就不能只根据主流程判断权限控制有效。

3. MediaStore 与 ContentProvider 数据链

3.1 为什么查询媒体库而不是遍历文件夹

现代 Android 对共享存储访问进行了限制，音乐也不一定只位于某个固定目录。系统媒体扫描器会维护一份媒体索引，记录音频的 ID、标题、歌手和时长等信息，应用通过 MediaStore 查询这份索引。

MediaStore 并不是另一份歌曲文件。文件已经复制进手机但尚未被媒体扫描器登记时，存储中虽然存在文件，查询结果却可能暂时看不到它。

3.2 四个核心对象

content URI 以 content:// 开头，由 ContentProvider 解析。它不是互联网网址，也不一定等于真实文件路径。

ContentResolver 和 ContentProvider 位于调用链两侧：前者是 App 使用的统一访问入口，后者在系统侧管理并提供数据。MuzicBox 没有自己实现 Provider，而是调用系统媒体 Provider。

ContentResolver.query(MediaStore URI, 查询条件)
    ↓
系统媒体 ContentProvider 执行查询
    ↓
返回 Cursor

3.3 查询字段与筛选条件

本节代码摘自 LocalMusicScanner.java 的 scan(...) 方法，只保留查询相关的核心部分。首先确定音频集合：

Uri collection = MediaStore.Audio.Media.EXTERNAL_CONTENT_URI;

projection 决定查询返回哪些列：

String[] projection = {
        MediaStore.Audio.Media._ID,
        MediaStore.Audio.Media.TITLE,
        MediaStore.Audio.Media.ARTIST,
        MediaStore.Audio.Media.DURATION
};

四个字段分别承担不同作用：

• _ID 用来构造具体歌曲的 content URI；
• TITLE 和 ARTIST 最终显示在界面；
• DURATION 用来显示歌曲时长并过滤无效记录。

只查询实际使用的列，可以让返回结果更明确。阅读 projection 也能直接看出应用关注哪些媒体属性。

筛选条件保留系统认定为音乐且时长有效的记录，排序规则按标题升序排列：

String selection = MediaStore.Audio.Media.IS_MUSIC + " != 0"
        + " AND " + MediaStore.Audio.Media.DURATION + " > 0";
String sortOrder = MediaStore.Audio.Media.TITLE + " COLLATE NOCASE ASC";

• IS_MUSIC != 0 排除系统没有认定为音乐的其他音频；
• DURATION > 0 排除时长无效的记录；
• TITLE ... ASC 按标题升序排列；
• COLLATE NOCASE 表示比较英文标题时不区分大小写。

最后发起查询：

Cursor cursor = contentResolver.query(
        collection,
        projection,
        selection,
        null,
        sortOrder
);

ContentResolver.query 的五个参数依次是：

1. collection：查询位置；
2. projection：返回字段；
3. selection：筛选条件；
4. selectionArgs：筛选参数；
5. sortOrder：排序规则。

从这些实参可以直接确认 App 读取了哪些字段，又主动排除了哪些记录。

这里第四个参数为 null，是因为 selection 没有使用 ? 占位符。如果查询条件包含外部输入，更需要同时检查筛选字符串与筛选参数怎样组合，避免只看最终 SQL 风格字符串而忽略数据来源。

3.4 从 Cursor 记录生成歌曲 URI

下面仍是 scan(...) 中的核心逻辑，负责把 Cursor 记录转换为 Song。Cursor 刚返回时没有指向具体记录，moveToNext() 每次移动到下一行，返回 false 时表示读取完毕：

while (cursor.moveToNext()) {
    long id = cursor.getLong(idColumn);
    String title = cursor.getString(titleColumn);
    String artist = cursor.getString(artistColumn);
    long duration = cursor.getLong(durationColumn);

    Uri songUri = ContentUris.withAppendedId(collection, id);
    songs.add(new Song(id, title, artist, duration, songUri));
}

读取字段前，代码会通过 getColumnIndexOrThrow 根据字段名取得列位置，再调用 getLong 或 getString 读取当前行。Cursor 的列顺序由查询结果决定，因此不应把列下标当作永远固定的数字。

媒体库的 _ID 是记录标识，不是文件路径。ContentUris.withAppendedId 把 ID 追加到集合 URI，形成某一首歌的地址：

媒体集合：content://media/external/audio/media
歌曲 ID：1000000813
歌曲 URI：content://media/external/audio/media/1000000813

MediaPlayer 之后通过这个 URI 请求系统打开音频。Cursor 使用完需要关闭，本项目用 try-with-resources 完成清理。

Cursor 到 Song 的转换位置是数据汇合点：标题、歌手、时长和 URI 在这里第一次被整理为应用自己的结构。继续跟踪 songUri，就能从系统媒体记录走到最终的播放入口。

4. 音频文件、元数据与可信边界

4.1 测试 MP3 中保存了什么

音频文件除了声音数据，还可以携带标题、歌手、专辑和封面等元数据。MP3 常用 ID3 标签保存这些信息，一个标签帧对应一类字段。

读取两首测试 MP3 自身的 ID3 元数据后，可以看到它们都包含 ID3v2.4 标签：

上表中的标签缩写含义如下：

Android 媒体扫描器读取标签后，将能识别的信息写入 MediaStore。MuzicBox 查询的是 TITLE 和 ARTIST，因此真机界面中的歌手名来自媒体记录，而不是代码截取文件名。

文件名也包含歌手并不能证明 App 使用了文件名。更直接的证据是：文件内部存在 TPE1，系统把它解析为 MediaStore 的 ARTIST，而 App 查询的正是这个字段。

4.2 MP3 文件的基本组成

MP3 文件可以粗略分成标签信息和音频帧两部分：

[可选 ID3v2 标签]
    ├─ 标题、歌手、专辑等文本帧
    └─ 可选封面图片等二进制帧

[一系列 MPEG Audio Frame]
    └─ 经过压缩的音频数据

[可选 ID3v1 标签]
    └─ 位于文件尾部的旧式标签

查看本章两个文件开头的原始字节时，49 44 33 对应字符 ID3，之后可以看到 TIT2、TPE1 等帧标识。ID3 标签帧负责描述歌曲，MPEG Audio Frame 才是声音主体。

时长不一定保存在标签中，媒体扫描器或解码器也可以根据音频帧等信息计算。因此，“标题能被识别”和“时长能被识别”可能来自不同解析过程。

4.3 常见音频格式对比

编码负责压缩和还原声音；容器负责组织音频、元数据等内容。扩展名只能作为线索，不能代替对文件结构的判断。

判断文件格式时应结合文件头、结构字段和解码信息，不能只相信扩展名。

例如 .m4a 更接近容器名称，内部既可能是 AAC，也可能是 ALAC；.ogg 也不等于某一种固定编码。伪造扩展名不会自动改变文件内部结构，系统最终仍要根据实际内容解析。

4.4 外部元数据为什么不能直接信任

音频文件属于外部输入，可能出现下面的问题：

• 标题长度异常；
• 文本编码异常；
• 内嵌封面过大；
• 结构中声明的长度与真实内容不一致。

即使主要解析工作交给 MediaStore 和 MediaPlayer，应用仍然不应默认信任返回文本和图片。

开发时既要关注 Java 层如何处理标题和封面，也要注意输入何时进入系统媒体扫描器或底层解码器。前者可能造成界面异常、内存压力或业务逻辑问题，后者则涉及更复杂的文件解析过程。

这些外部数据主要沿下面两条路径进入界面和播放器：

音频文件字节
    ↓ 系统媒体扫描与格式解析
MediaStore 字段
    ↓ Cursor 读取
Song 对象
    ↓ Adapter 绑定
界面文字

歌曲 content URI
    ↓ MediaPlayer.setDataSource
系统媒体解析与解码

这条链把文件解析过程和应用业务连接起来。排查问题时，可以依次检查三个边界：

1. 音频文件进入系统解析器；
2. MediaStore 字段进入 Java 对象；
3. content URI 进入播放器。

5. 跨线程扫描与异步回调

ExecutorService 是 Java 提供的任务执行器，runOnUiThread() 是 Activity 切回主线程的方法。下面的代码摘自 MainActivity.java 的 scanLocalMusic()：查询在工作线程执行，列表更新回到主线程完成。

scanExecutor.execute(() -> {
    List<Song> scannedSongs =
            LocalMusicScanner.scan(getContentResolver());

    runOnUiThread(() -> {
        songs.clear();
        songs.addAll(scannedSongs);
        songAdapter.notifyDataSetChanged();
    });
});

其中 songs 保存扫描结果，songAdapter.notifyDataSetChanged() 通知列表重新显示数据。执行顺序如下：

主线程提交扫描任务
    ↓
工作线程执行 ContentResolver.query
    ↓
MediaStore 返回 Cursor，构造 List<Song>
    ↓
runOnUiThread 把结果交回主线程
    ↓
列表刷新

这意味着“点击扫描”和“列表出现数据”不在同一条同步调用栈上。调试时，任务提交到执行器后，需要转到工作线程观察 LocalMusicScanner.scan，再跟到主线程回调。

scanExecutor.execute(...) 只负责提交任务，并不在按钮点击方法中同步完成扫描。调试器如果只停留在点击监听器的调用栈上，通常会在任务提交后失去后续查询，需要切换线程继续观察。

Activity 也可能在扫描完成前销毁。代码在更新界面前检查 isFinishing() 和 isDestroyed()，并在 onDestroy() 中关闭执行器，避免延迟回调继续引用失效页面。

这个时间差是异步代码常见的稳定性问题：任务开始时页面有效，不代表结果返回时页面仍然有效。除了正常结果，还要检查三种情况是否都会进入清理路径：

• 查询发生异常；
• 扫描任务被中断；
• 页面已经销毁。

Song 和 Adapter 在这里只承担数据转交：Cursor 记录被整理为 Song，Adapter 再把字段显示到列表。理解数据来源时，应继续向上查看 Cursor 和 MediaStore，而不是停在 TextView。

6. MediaPlayer 调用链与生命周期

MediaPlayer 是 Android 框架提供的媒体播放类，会与系统音频服务和底层解码组件协作。它的主要状态变化依次是：

1. 创建播放器对象；
2. 设置数据源；
3. 准备音频；
4. 播放或暂停；
5. 释放播放器资源。

这类对象不能把所有方法按任意顺序调用。例如，尚未设置数据源时不能直接开始播放，调用 release() 后也不能继续复用原实例。排查播放器问题时，除了看某个方法是否出现，还要结合调用顺序判断当时状态是否合法。

6.1 从点击歌曲到开始播放

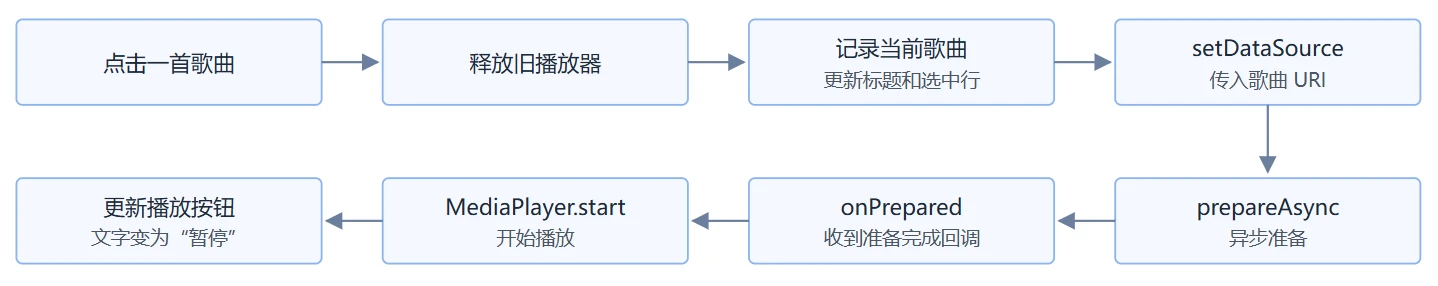

下图对应 MainActivity.playSong(position) 的主要执行路径：

列表点击事件提供 position，playSong(position) 再通过 songs.get(position) 取得 Song 和 content URI。调用 prepareAsync() 后，播放器在准备完成时回调 onPrepared，随后执行 start()。

因此，prepareAsync → onPrepared 是异步分界线；Song.getUri() → setDataSource 则是业务对象进入系统播放器的数据边界。

流程图最后更新按钮文字只是界面反馈，真正开始播放的调用仍然是 MediaPlayer.start()。判断应用是否已经播放时，应查看播放器方法和状态，而不是只看按钮文本。

6.2 设置数据源并异步准备

下面是 playSong(...) 中创建播放器、设置歌曲 URI 并等待准备完成的核心片段：

MediaPlayer newPlayer = new MediaPlayer();
mediaPlayer = newPlayer;
newPlayer.setDataSource(this, song.getUri());

newPlayer.setOnPreparedListener(player -> {
    isPreparing = false;
    player.start();
    playPauseButton.setText(R.string.pause);
});

newPlayer.prepareAsync();

Activity 本身也是 Context，因此可以传入 this，让 MediaPlayer 通过系统解析 content URI。setDataSource 只指定播放来源；prepareAsync() 负责异步读取媒体信息并准备解码。

setDataSource(Context, Uri) 是本章最重要的数据汇合点。无论标题怎样显示、列表位置怎样变化，本地歌曲最终都要以 URI 形式进入这个方法。第三章以后加入网络来源时，也可以从相近的播放器入口比较本地 URI 与网络 URL 的去向。

如果使用同步 prepare()，调用线程会一直等待准备完成。异步准备更适合界面程序，调试相关问题时也要继续查看监听器回调。

6.3 完成、错误与关键观察点

playSong(...) 还会为 MediaPlayer 注册监听器，用来接收播放完成和播放错误事件：

newPlayer.setOnCompletionListener(player -> playNext());

newPlayer.setOnErrorListener((player, what, extra) -> {
    Log.e(TAG, "MediaPlayer error: what=" + what + ", extra=" + extra);
    releasePlayer();
    Toast.makeText(this, R.string.playback_failed, Toast.LENGTH_SHORT).show();
    return true;
});

自然播放结束进入 OnCompletionListener。下面几种情况可能进入 OnErrorListener：

• 数据源已经损坏；
• 音频格式不受支持；
• URI 无法打开；
• 媒体记录已经失效。

what 和 extra 是排查具体错误的重要运行时参数。

错误路径同样需要释放播放器并恢复可操作状态。只检查成功回调，会遗漏格式异常、权限被撤回、媒体记录失效等情况下的资源和状态问题。

6.4 Activity 生命周期与资源释放

releasePlayer() 位于 MainActivity.java，切换歌曲或离开页面时用它释放播放器：

private void releasePlayer() {
    isPreparing = false;
    if (mediaPlayer != null) {
        mediaPlayer.reset();
        mediaPlayer.release();
        mediaPlayer = null;
    }
}

reset() 恢复初始状态，release() 释放底层资源。只把 Java 引用设为 null 不能代替 release()。

Java 变量只保存对象引用，而 MediaPlayer 背后还会占用系统音频服务和底层资源。主动调用 release() 才表示不再使用这些资源；切歌前释放旧实例，也能避免旧回调影响新歌曲。

本章没有 Service，播放器仍然属于 MainActivity。同一文件中的 onStop() 会在页面不可见后停止播放，onDestroy() 会在页面实例销毁时关闭扫描执行器：

@Override
protected void onStop() {
    super.onStop();
    releasePlayer();
}

@Override
protected void onDestroy() {
    releasePlayer();
    scanExecutor.shutdownNow();
    super.onDestroy();
}

资源管理不仅要看对象在哪里创建，还要确认下面几条路径能否到达释放代码：

• 用户切换歌曲；
• 播放过程发生错误；
• 用户按下返回键；
• Activity 页面销毁。

MediaPlayer 背后包含系统服务和 Native 媒体组件，遗漏释放不只是一个 Java 变量问题。

onStop() 表示页面已经不可见，但应用进程不一定结束；onDestroy() 表示当前 Activity 实例即将销毁。本章在两个阶段都执行清理，是因为播放和扫描任务当前都依附这个页面实例。

6.5 为什么下一章需要 Service

Activity 适合管理可见页面，不适合独立承担锁屏、切换 App 后仍要继续的播放任务。第三章会把持续播放交给 Service，让 Activity 负责显示状态和发送控制指令。

7. 资源 ID 如何连接界面与代码

XML 中的控件 ID 会生成对应的 R.id.xxx。从资源 ID 可以继续定位 Java 中的事件监听器和业务方法：

源码中可以搜索 R.id.xxx；构建后的 APK 中还会保存布局 XML、资源 ID 和 resources.arsc。resources.arsc 是编译后的资源表，记录资源 ID、名称和值之间的对应关系。

阅读界面相关代码时，可以先在布局中确定控件 ID，再搜索 findViewById 或事件监听器。找到控件变量后，继续查看：

• setOnClickListener：控件点击后执行什么；
• setAdapter：列表从哪里取得数据；
• setText：界面文字由谁更新。

把这些调用连接起来，才能理解完整业务路径。

界面文字还可能来自 strings.xml、MediaStore 或运行时状态，单看布局文件无法确认最终内容。阅读资源的目标不应停在控件样式，还要继续找到对应的权限、查询和播放入口。

8. 真机结果、代码练习与小结

8.1 构建与真机结果

Debug APK 构建和 Android Lint 检查通过。测试时将两首 MP3 放入手机的 Music/MuzicBox 目录，并让系统媒体扫描器更新 MediaStore，最终识别到：

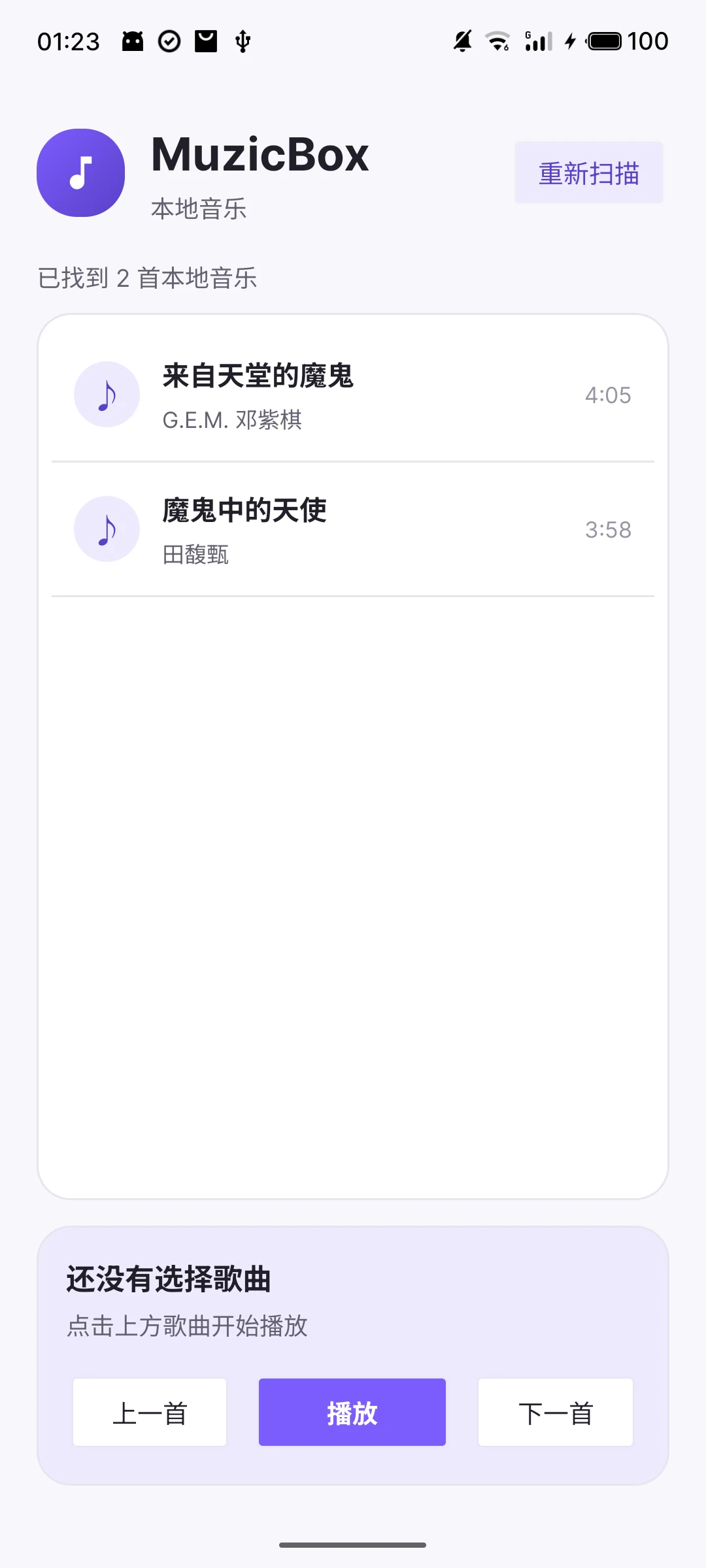

权限允许后，MuzicBox 能够显示两首歌曲并完成播放控制；页面离开前台后停止播放。

8.2 代码阅读与运行观察练习

1. 从 Manifest 和版本判断代码确认 API 32 与 API 33 分别请求哪个权限。
2. 从 MediaStore.Audio.Media.ARTIST 追踪歌手名进入 Cursor、Song 和界面的路径。
3. 沿 MediaPlayer.setDataSource 的参数来源找到 content URI 的构造位置。
4. 记录点击扫描后主线程、工作线程和主线程回调之间的切换。
5. 记录 position → Song → Uri → setDataSource 的实际参数变化。
6. 查看一份 MP3 的文件头，确认 ID3、TIT2 和 TPE1。
7. 修改测试文件的标题标签并重新扫描，观察 MediaStore 与界面变化。
8. 列出播放器创建和释放路径，检查异常分支是否遗漏资源释放。

这些练习可以直接使用 MuzicBox 和自己准备的音频文件完成。

8.3 本章小结

本章建立了两条核心链路：

音频文件与标签 → 系统媒体扫描 → MediaStore → Cursor → Song

Song 的 content URI → MediaPlayer.setDataSource → 系统解析与播放

围绕这两条链路，又观察了权限分支、跨线程回调、资源 ID 和 Activity 生命周期。下一章将加入 Service、通知栏控制、音频焦点和 BroadcastReceiver，把播放任务从页面生命周期中分离出来。

参考资料

• 请求运行时权限
• 访问共享存储中的媒体文件
• MediaStore.Audio.Media
• ContentResolver
• Cursor
• MediaPlayer 基础
• ID3v2.4 标签结构
• ID3v2.4 常见帧定义
• FLAC 文件格式概览
• Vorbis I 格式规范
• QuickTime / M4A 的 atom 结构
• RIFF/WAVE 结构
