**窗口隐藏与反截屏系列 · 第 1 期**

工具：IDA · CE · Hawkeye Community · Cursor MCP

---

## 目录

1. [背景与系列规划](#1-背景与系列规划)
2. [win32k 内核链](#2-win32k-内核链)
3. [DWM 侧线索](#3-dwm-侧线索)
4. [HasProtectedContent 在做什么](#4-hasprotectedcontent-在做什么)
5. [内存验证](#5-内存验证)
6. [检测思路（有法有解）](#6-检测思路有法有解)
7. [开源实现](#7-开源实现)

---

## 1. 背景与系列规划

`SetWindowDisplayAffinity`（常见用法：`WDA_EXCLUDEFROMCAPTURE`）是一种广为人知的反截屏隐私手段。基于此我们打算使用三期来围绕这个话题展开探索。

本系列共三篇，本篇为第一期：

- **第 1 期（本文）**：`SetWindowDisplayAffinity` 原理与检测
- 第 2 期：Visual 层隐藏原理与检测
- 第 3 期：基于 BitBlt 的「超级截屏」方案

---

## 2. win32k 内核链

用户态调用进入内核后，落脚在 `win32kfull!NtUserSetWindowDisplayAffinity`，核心逻辑在 `SetDisplayAffinity`。简化调用链如下：

```
NtUserSetWindowDisplayAffinity
  └─ SetDisplayAffinity
       ├─ ComposeWindowIfNeeded
       ├─ InternalSetProp / InternalRemoveProp("SysDispAffinity")
       └─ ChangeWindowTreeProtection
            └─ ProtectWindowBitmap
                 ├─ ChangeWindowBitmapOwner
                 └─ GreProtectSpriteContent
                      └─ DwmAsyncUpdateSprite → dwm.exe
```

`DwmAsyncUpdateSprite` 最终发送了一个 LPC 消息到 `dwm.exe` 进程。在整个过程中，除了对 tagWND 中 `SysDispAffinity` 属性有所涉及，其他相关改动较少。另外，不同 Windows 版本中属性编号时常变动，因此，基于内核去检测窗口的隐藏，在稳定性和兼容性上会差一些。

经过对 `dwmcore.dll` 的研究，发现截屏路径与直接显示路径是不同的，分别对应 `CCaptureRenderTarget` 与 `CDDisplayRenderTarget`。结合更多观察与分析，可以给出判定：在反截屏方面，DWM 进程负责完整逻辑，内核方面作用有限。

---

## 3. DWM 侧线索

窗口是否「截屏隐藏」，从机制上应体现在 DWM `CCaptureRenderTarget` 的合成输出上。`dwm.exe` 加载多个模块；但嫌疑最大的应该是 `dwm.exe`、`dwmcore.dll`、`dwmredir.dll`、`uDWM.dll`（下文先在这几个模块里搜线索）——毕竟名字里都带 `dwm`。

在 Hawkeye Community 中先用 `!probe -pid:<dwm_pid>` attach `dwm.exe`，再对下列四个模块联合搜索 `protect` 关键字：

```
!probe -find:protect -mod:dwmcore,dwmredir,udwm,dwm
```

![pic1](upload/attach/202609/1092084_JDKB6AJMGFHY96B.webp)

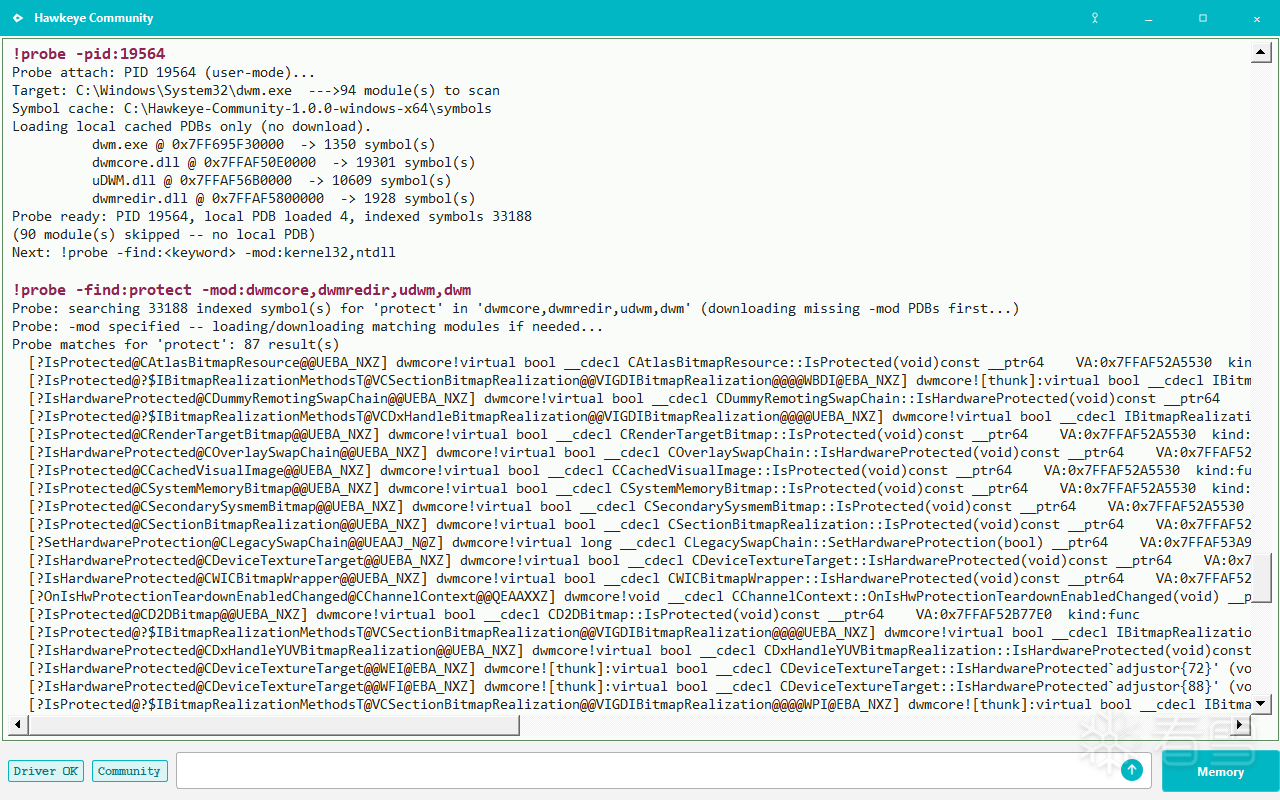

*图 1. `!probe -find:protect` 命中大量保护相关符号；下文聚焦 `CWindowContext`。*

其中嫌疑最大的是 `dwmredir` 中与窗口内容相关的两个函数：

- `CWindowContext::HasProtectedContent`
- `CWindowContext::NotifyProtectionChange`

命名已经说明用途：判断窗口内容是否处于保护状态，以及在保护状态变化时通知合成管线。DWM 内还有大量 `IsProtected` / `SetHardwareProtection` 等符号，值得继续挖掘。

---

## 4. HasProtectedContent 在做什么
反汇编 `dwmredir!CWindowContext::HasProtectedContent` 非常直接：
 ![pic2](upload/attach/202609/1092084_Y3N4VC678WW3BMQ.webp)
*图 2. 读取 `[rcx+0x114]`，`SHR 6` 后 `AND 1` — 即检测该 DWORD 的 **bit 6（0x40）**。*

我们可以大胆的猜测：`CWindowContext` 对象在偏移 `+0x114` 处有一个标志字段，bit 6 表示内容是否受保护。
另外我们还可以猜测，每个窗口应该都会对应一个CWindowContext对象。且此对象中应该存在CWindowContext虚表指针。基于此猜测，我们就有了搜索目标。即，基于虚表指针来反推CWindowContext对象的结构。

定位 `CWindowContext` 实例时，注意该类有**两张 vftable**。应使用 `IDwmWindow` 接口对应的那张（本机示例如下）：
 ![pic3](upload/attach/202609/1092084_ZXMPRC5VT3AFPAZ.webp)

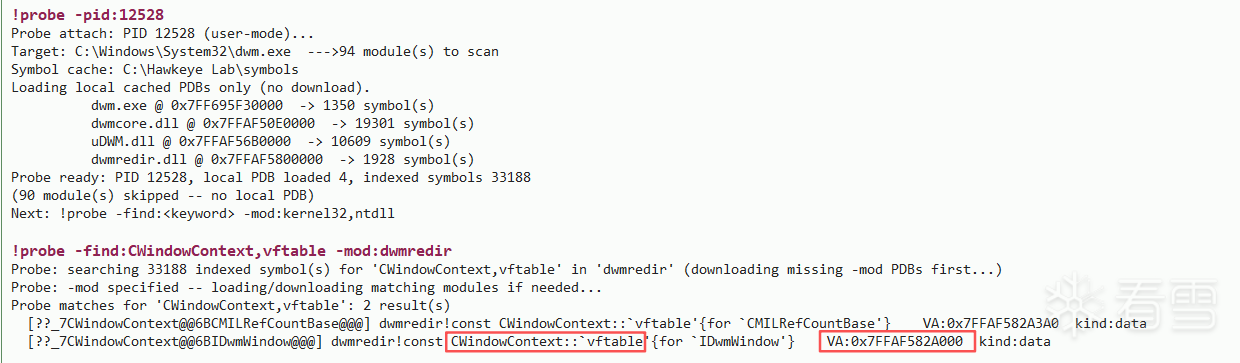

*图 3. `!probe -find:CWindowContext,vftable -mod:dwmredir` — 定位 `IDwmWindow` vftable。*
 ![pic4](upload/attach/202609/1092084_NMHP2BFRG7V8RUR.webp)

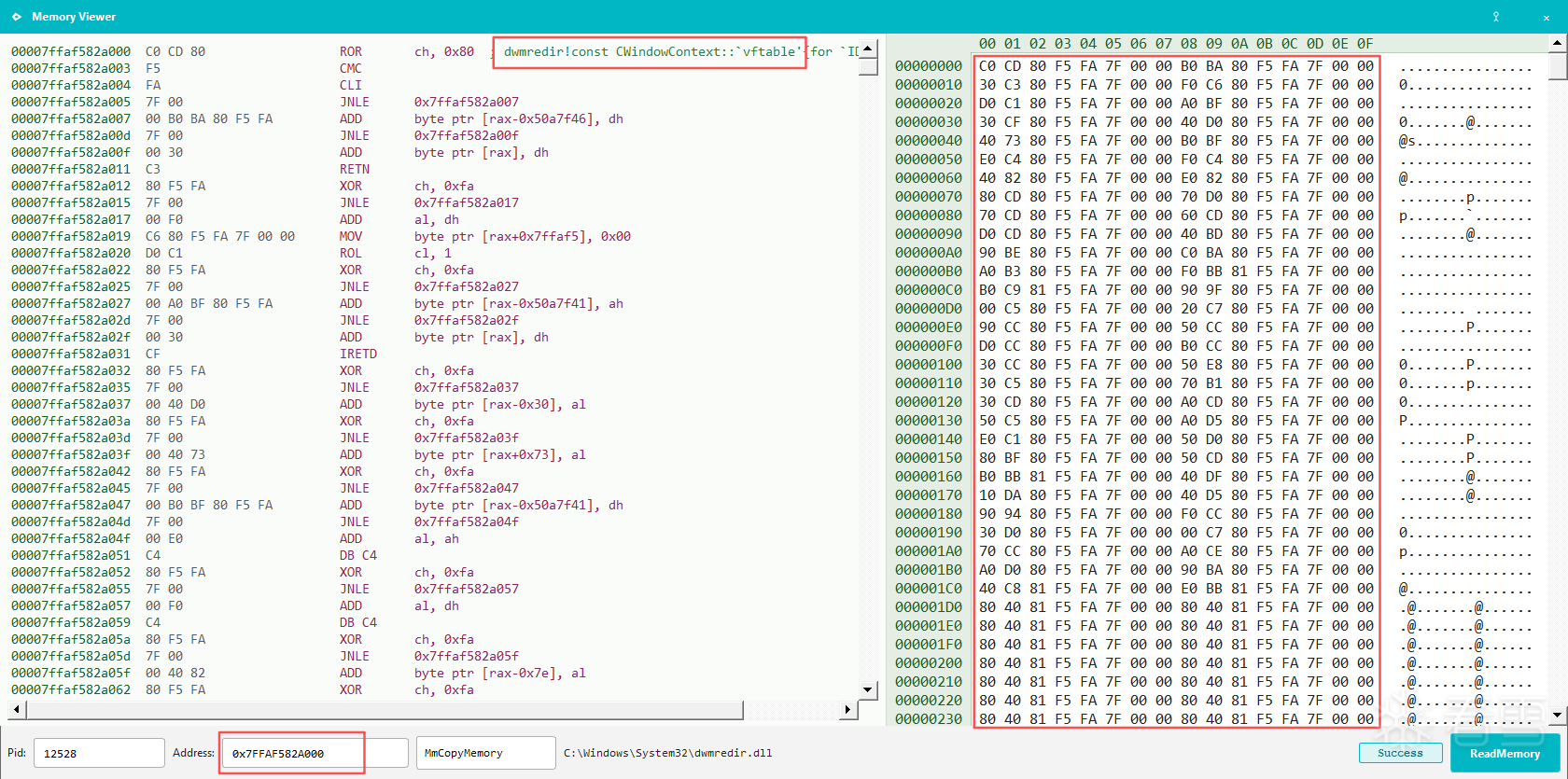

*图 4. vftable 地址在 `dwmredir.dll` 内，可用于在 DWM 堆上扫描对象。*

---

## 5. 内存验证

实验：对某窗口调用 `SetWindowDisplayAffinity(WDA_EXCLUDEFROMCAPTURE)`，在 CE 中对 `dwm.exe` 进程搜索该窗口 HWND 的数值，即可找到对应的 `CWindowContext` 对象。（搜索过程和验证过程省略）
 ![pic5](upload/attach/202609/1092084_Z6Y8BA899MDP8FM.webp)

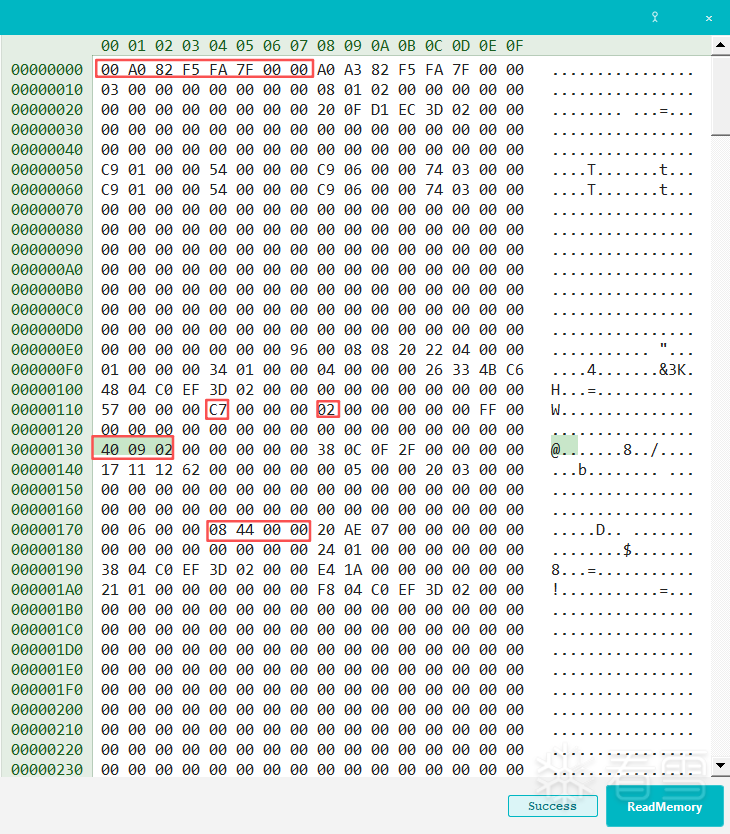

*图 5. 对象布局验证：前 8 字节为 vftable；`+0x114` 处 `0xC7` 的 bit6（`0x40`）为保护位；可交叉验证 HWND 与 owning PID。*

| 观察项 | 示例 | 说明 |
|--------|------|------|
| vftable | `0x00007FFAF582A000` | `CWindowContext`（`IDwmWindow`）虚表指针 |
| 保护标志 | `+0x114`，bit 6 = 1 | 与 `HasProtectedContent` 汇编一致 |
| 窗口 kind | `0x1` / `0x2` / `0x4` | DWM 内部类型枚举（大体猜测）：`0x1` 控制台类、`0x2` GUI 窗口（无边框 / 自定义标题栏）、`0x4` GUI 窗口 |
| HWND / PID | — | 窗口的句柄和窗口所属进程 PID |

再次确认：`CWindowContext` 对象前 8 字节即为 vftable。不同 Windows 版本中具体偏移会有变动，但 **vftable + 保护位 + HWND/PID** 这一组特征在多版本上相对稳定，可据此设计检测方案。

---

## 6. 检测思路（有法有解）

基于以上分析，窗口截屏排除相关的合成逻辑主要在 DWM 进程内完成，与内核路径关系不大，因此扫描 `dwm.exe` 是较可行的检测面。

可操作的方案与上文 CE 手工验证类似，但把布局发现自动化：

1. 从 `dwmredir.dll` 符号（PDB）解析 `IDwmWindow` vtable 地址。
2. 扫描 `dwm.exe` 可读写的内存区域，查找等于该 vtable 的指针。
3. **校准**阶段：对已知窗口开启反截屏 — 鹰眼在初始化时对自身主窗口调用 `SetWindowDisplayAffinity` — 再按 vtable、保护位 bit 6、窗口 kind、HWND、所属 PID 锁定匹配对象。
4. 记录 flags / kind / HWND / PID 相对对象起始的字节偏移，供后续扫描复用。

绝对偏移（例如本机样例中标志 DWORD 在 `+0x114`）会随 Windows 版本变化；以 vtable 为锚点、校准一次即可保持工具可移植。Community 实现中，扫描时 window kind 仅匹配 `0x2` 与 `0x4`，尽管内存 dump 里也可能出现 `0x1`。

---

## 7. 开源实现

本文所述检测思路已在 **Hawkeye Community** 落地并开源，对应命令 `!hidden_windows`（需先 `-init`）与测试命令 `!hidden_windows_sim`。Community 版以 `dwmredir.dll` 中 `CWindowContext` / `IDwmWindow` 的 vtable 为锚点，经一次校准得到 flags / kind / HWND / PID 的相对偏移后扫描 `dwm.exe` 内存。

- 源码仓库：<mark class="encrypted">9dcK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6Z5j5i4N6C8k6i4W2W2i4K6u0V1e0r3g2G2i4K6u0r3K9r3q4%4K9$3g2&6k6g2)9J5k6r3y4G2L8h3#2#2L8X3W2@1P5b7`.`.</mark>
- 预编译包：<mark class="encrypted">374K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6Z5j5i4N6C8k6i4W2W2i4K6u0V1e0r3g2G2i4K6u0r3K9r3q4%4K9$3g2&6k6g2)9J5k6r3y4G2L8h3#2#2L8X3W2@1P5g2)9J5c8Y4u0W2L8r3g2S2M7$3g2K6i4K6u0r3L8r3q4@1k6i4y4@1</mark>

**系列下一篇**：隐藏Visual — 更加自由和隐蔽的反截屏方案。

---
