​ 各位看雪论坛的朋友大家好，我是__Shinn，凌晨码字，精神有点迷糊，帖子中如果存在表述不严谨、甚至出错的地方，欢迎在评论区指正

​ 本文定位为抛砖引玉，分享一些实验性质的思路、代码实现方法，本文在结构上大体分为了以下2部分

笔者最初原稿是4种提前接管异常的手法，后来发现，利用InstrumentationCallback提前接管异常，论坛内已经有师傅发文公开了，所以发帖前删除了这部分内容，避免重复赘述

​ 本文涉及到的大部分工程文件已经整理好并开源到Github，欢迎给仓库Star

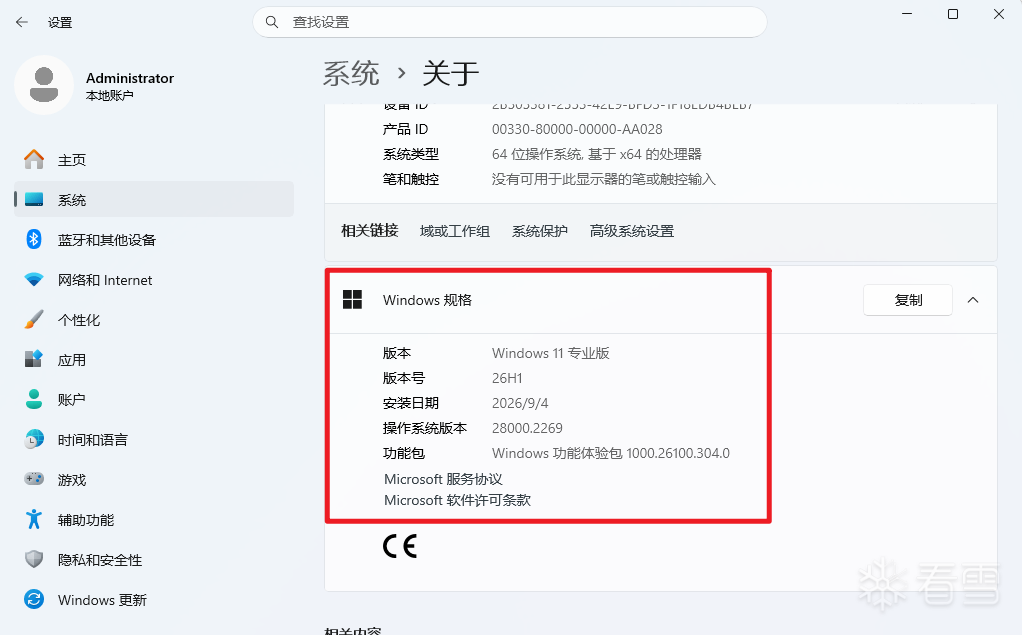

​ 本次分析的目标系统版本为Win11 26H1 28000，如图所示：

​ 首先我们可以主动制造一个除零异常，如下所示：

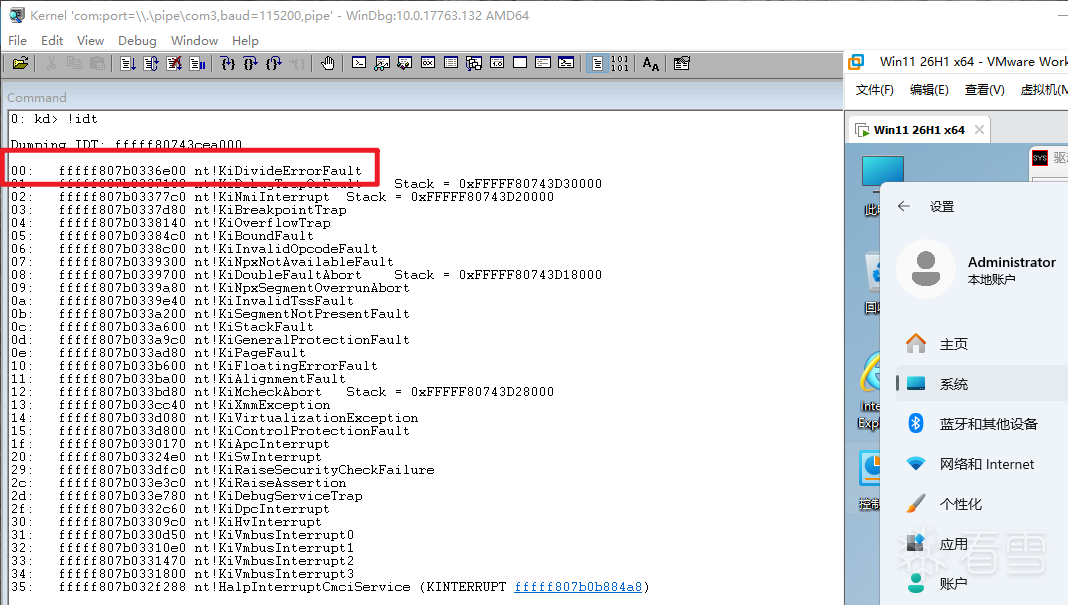

​ 当CPU检测到除零异常后会抛出#DE。由于#DE的异常向量号为0，所以CPU会找到IDT表中第0项中断门描述符，从中解析出异常处理回调的函数入口，将执行流转移到该入口。使用WinDbg调试如下所示：

​ 由于在虚拟机中调试，并没启用内核页表隔离，所以这里的异常处理例程为KiDivideErrorFault，正常用户的PC开启该机制后，CPU抛出#DE异常实际执行的是KiDivideErrorFaultShadow

内核页表隔离并不是Win下特有的，在Linux下该技术叫做KPTI

在早期的Windows、Linux中，用户态和内核态会共用同一份页表基址（Cr3）。当前Cr3除了映射用户地址空间，还会完整映射内核地址空间。由于现代CPU存在预测执行机制，以 2018 年公开的 **Meltdown（CVE-2017-5754）**为例，攻击者可以构造一段用户态代码，使CPU在权限检查完成前短暂读取内核地址中的数据，虽然这次读取最终会被判定为非法并回滚，但是CPU回滚状态时并不会清空缓存内容，通过测信道攻击后，R3可以读取到R0的数据

​ Win在开启内核页表隔离后，一个进程其实有2套页目录表基址（Cr3），平时R3程序在运行时使用的是一份残缺的页表，这份页表会映射完整的用户态内容，由于异常、中断、系统调用等操作会进入到内核，必须在内核设置一个落脚点，所以还会映射一小部分的内核态代码，这部分的代码保存在KVASCODE节区中。真正进入内核后，再切换到包含完整内核地址空间的页表。

​ 在KPROCESS结构中，其实有着2个Cr3的保存点，如下所示：

​ 我们知道不同的Cr3切换时，会清空TLB缓存（当然，PTE.G = 1的全局PTE会保留），那么在启用了KVA Shadow后，一个进程有着2套CR3，这样是不是也会导致切Cr3清空TLB？

所以CPU厂商在这里引入了优化：CR4.PCIDE = 1启用进程识别标识符后，此时CR3的Bit0~11位会保存一个标识符，通过这个标识符可以告诉CPU这是同一个进程下不同的CR3在切换，此时就保留TLB缓存

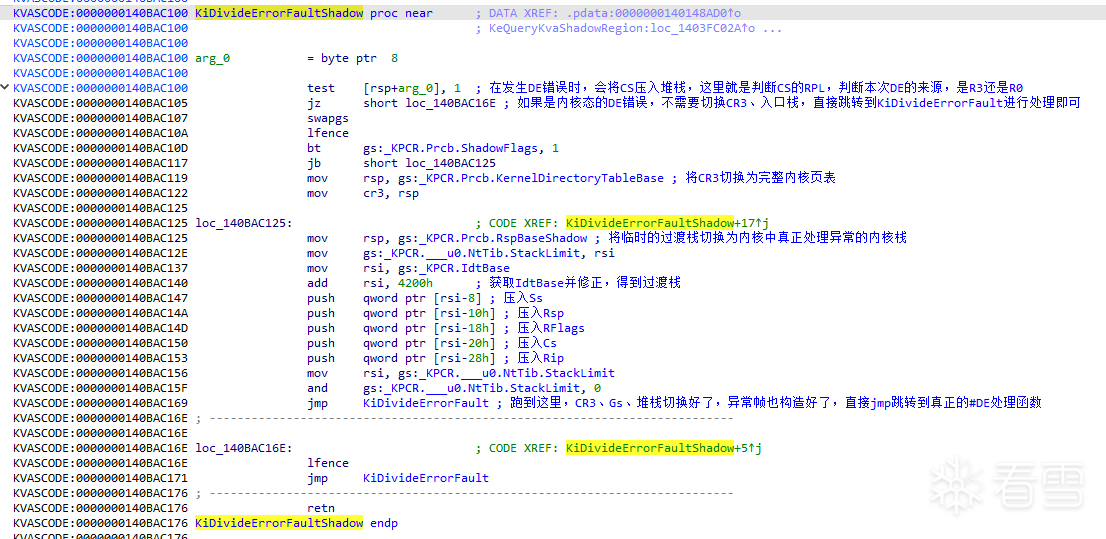

​ KiDivideErrorFaultShadow这个函数本身只是一个桩函数（过渡用，本身不处理异常），代码保存在KVASCODE节区中，首先判断判断CS.RPL，区分本次异常的来源是R3还是R0，如果是来自R0的异常，直接跳转到KiDivideErrorFault处理该异常。如果是来自R3的异常，会做以下事情：

​ KiDivideErrorFault 函数开头其实是在堆栈中构造TrapFrame对象，由于#DE 不压入硬件错误码，所以函数入口先保留了8字节的槽位，再保存Rcx Rdx R8 R9等等易失寄存器，因为这些寄存器可能包含被中断代码正在使用的临时值，如图所示：

​ 如果时来自内核的#DE异常，处理流程会简短很多，首先读取CET影子栈指针并将其保存到TrapFrame中

​ 这里涉及到的CET机制，笔者比较通俗的理解如下：

​ 随后执行lfence入口屏障，限制CPU预测执行不能超过这个位置，根据每 CPU 的预测执行状态更新Msr寄存器

​ 保存SIMD浮点现场、保存XMM0~XMM5等易失寄存器现场

​ 由于CPU执行中断门时，会自动清除RFlags.IF，这里判断异常发生时CPU的中断响应状态，并根据先前状态重新设置中断状态

​ 构造内部异常错误码10000003h、异常发生时的线性地址，调用KiExceptionDispatch公共异常分发入口进行异常派发

​ 如果时来自R3的#DE错误，首先根据KVA Shadow状态选择是否切换GS

​ 在KiDivideErrorFaultShadow 中已经将内核过渡栈切换到了内核普通栈，但是由于CET保护机制，还需要将过渡影子栈切换到内核影子栈

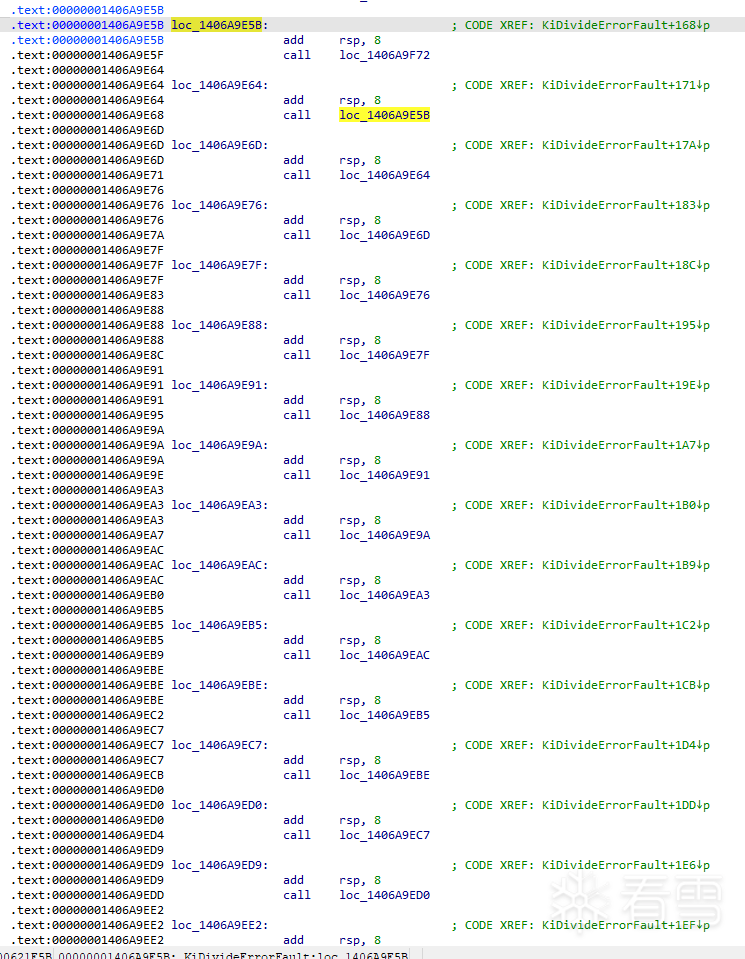

​ 继续往下看汇编，会发现有着大量、重复的call xxx、add rsp, 8组合，这样的组合有32组，表面看似无意义，如图所示：

​ 这里的汇编涉及到CPU中的RSB机制，笔者对此理解如下：

RSB叫做Return Stack Buffer，可以理解为CPU内部专门预测ret返回地址的小型硬件栈

每次call xxx时，会将返回地址同时压入普通栈、RSB硬件栈，当CPU执行到ret返回时，CPU会提前读取RSB中的返回地址，提前取指令、译码，减少流水线执行的等待空窗，提高CPU执行效率

​ 结合本文的异常处理，由于本次异常（R3异常路径）是在R3程序中出现的，就导致RSB中可能已经存储了大量R3的返回地址，那么CPU就有可能拿着R3返回地址进行错误的预测执行，这是非常危险的。

​ 写到这里，这些大量调用的call xxx的作用就非常明显了，其作用如下：

​ 如此循环32次后，RSB中会被覆盖为内核态的返回地址，这个过程叫做RSB stuffing。同时由于CET影子栈保护机制的存在，如此循环执行32次call xxx，会导致Shadow Stack 也会保存32条内核态返回地址，所以还需要同步影子栈，如图所示：

​ 随后判断当前进程是否处于调试状态，如果是则保存调试寄存器：

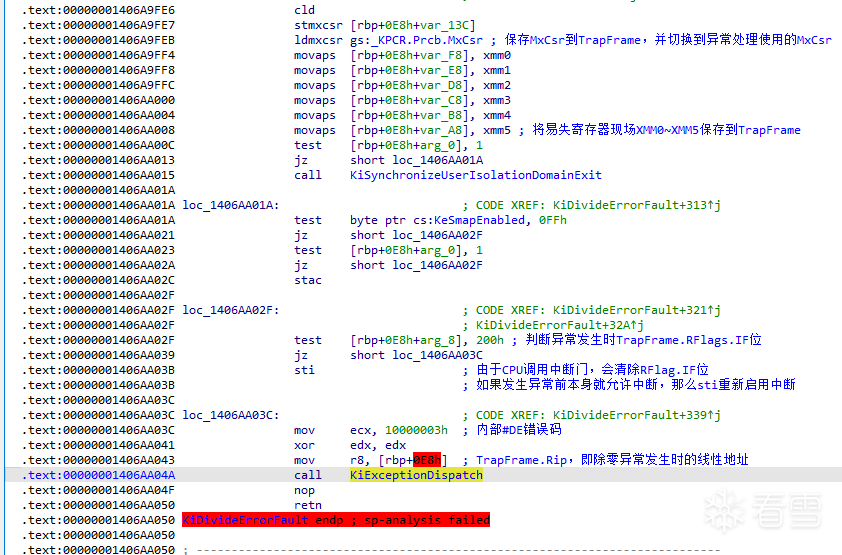

​ 之后的代码其实算是R3、R0的公共代码了，都是保存MxCsr、XMM0~XMM5、尝试重新启用中断、调用KiExceptionDispatch派发异常，如下所示：

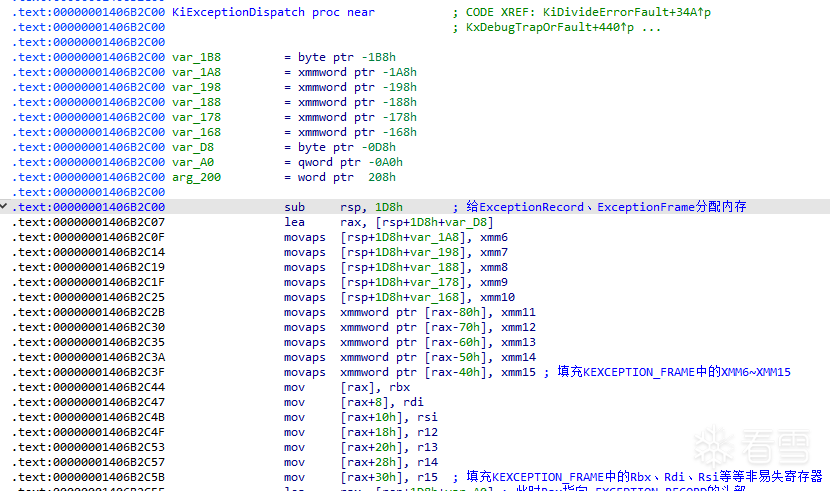

​ 函数入口处抬升堆栈，在栈中构造ExceptionRecord、ExceptionFrame对象，将XMM6~XMM15、rbx、rdi、rsi、r12~r15等非易失寄存器保存到KEXCEPTION_FRAME中：

​ 继续构造ExceptionRecord对象，填充异常错误码0x10000003、异常地址ExceptionAddress等等：

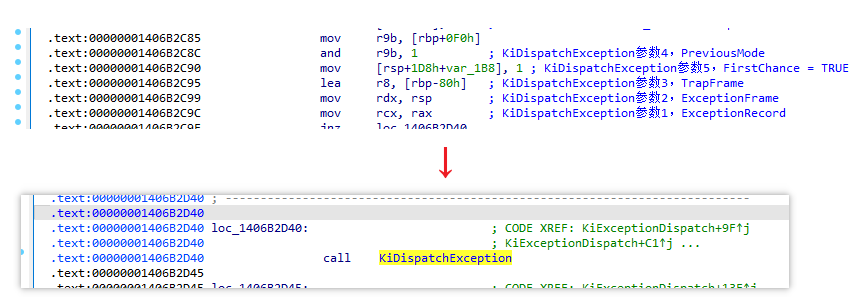

​ 构造好ExceptionRecord、ExceptionFrame对象后，构造参数调用KiDispatchException继续派发异常：

​ 在KiDispatchException返回后，此时会有一次派发用户Apc回调的机会：

​ KiDivideErrorFault 、KiExceptionDispatch等函数，主要功能是完成异常的记录，也有朋友称为异常登记，指的是同一件事。KiDispatchException函数负责异常的派发，在函数开头，会将增加异常派发计数：

​ 在当前函数中，有着TrapFrame对象，其中保存着易失寄存器环境。还有着ExceptionFrame对象，其中保存着非易失寄存器环境。通过两者结合，就可以还原出异常发生时完整的Context上下文，有过异常开发、异常处理相关经验的朋友对这个对象肯定不陌生

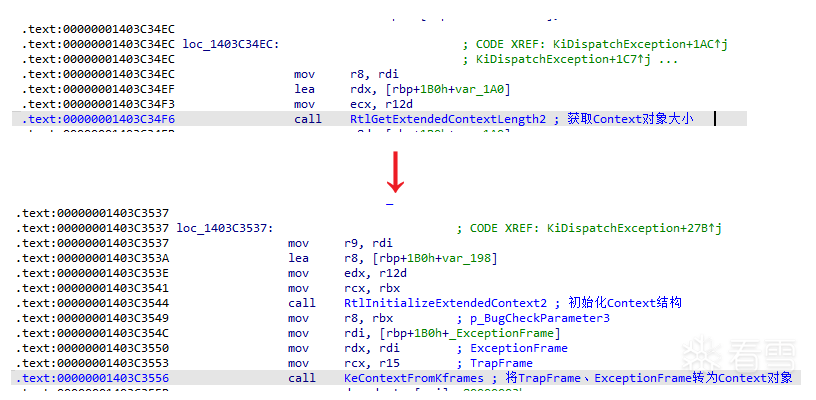

​ 转换的过程为：获取Context对象大小、初始化Context对象、将TrapFrame和ExceptionFrame转为Context

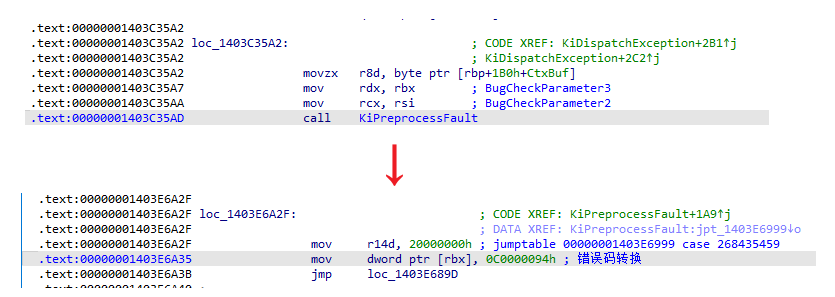

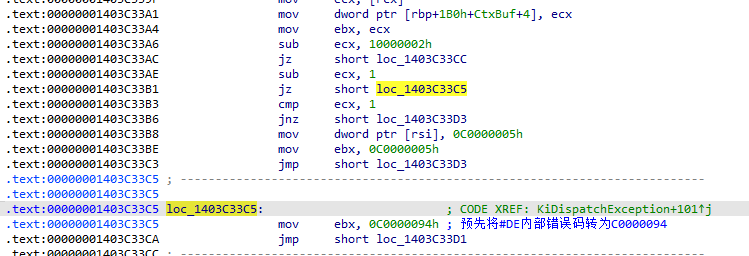

​ 通过前文我们可以知道，#DE除零错误的内部错误码为0x10000003，会调用KiPreprocessFault将内部错误码转为熟知的C0000094，代码如下：

​ 首先来分析R0发生#DE异常时的处理路径：会判断FirstChance是否成立，如果成立，就尝试先将本次异常派发给内核调试器`

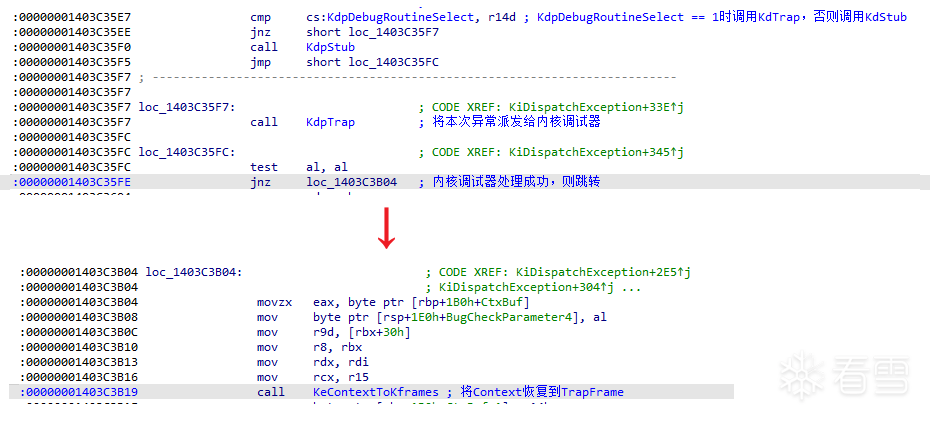

​ 这里存在一个内核全局变量KdpDebugRoutineSelect，由这个全局变量控制调用KdTrap还是KdStub，这是一个伏笔，后续章节会涉及到该全局变量

​ 不管是调用KdTrap还是KdStub，返回TRUE则代表内核调试器顺利处理了该异常，会将Context恢复到TrapFrame中，之后KiDispatchException函数正常返回

​ 如果内核调试器没有处理异常，KdTrap、KdStub就会返回FALSE，会调用RtlDispatchException函数，将异常派发到内核SEH，尝试让程序自己来处理异常

​ 如果程序的SEH Handler顺利处理了该异常，RtlDispatchException函数返回TRUE，会将Context恢复到TrapFrame中，之后KiDispatchException函数正常返回

​ RtlDispatchException函数返回FALSE，说明内核SEH没有处理该（程序没有注册SEH、或者SEH没处理）异常，此时就会进入到内核异常的二次派发，当然，笔者称其为二次派发可能不太严谨，因为KiDispatchEXception函数本身并没有二次调用

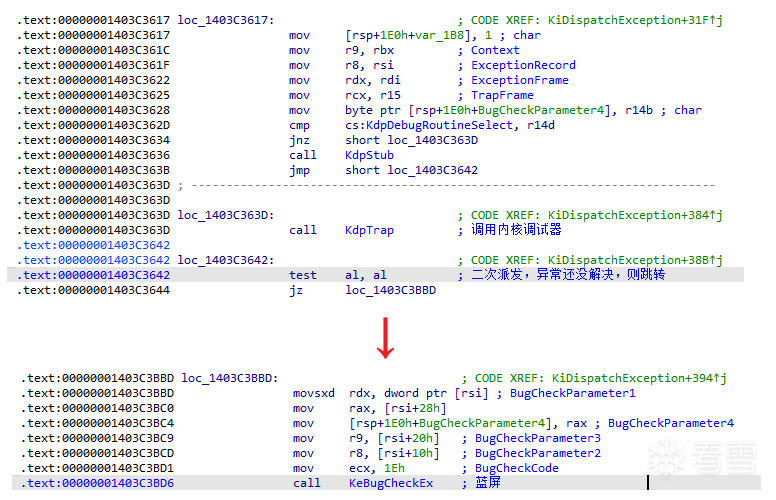

​ 内核异常的二次派发其实就是再次将异常派发给内核调试器，如果这次内核调试还不处理异常，则调用KeBugCHeckEx触发蓝屏

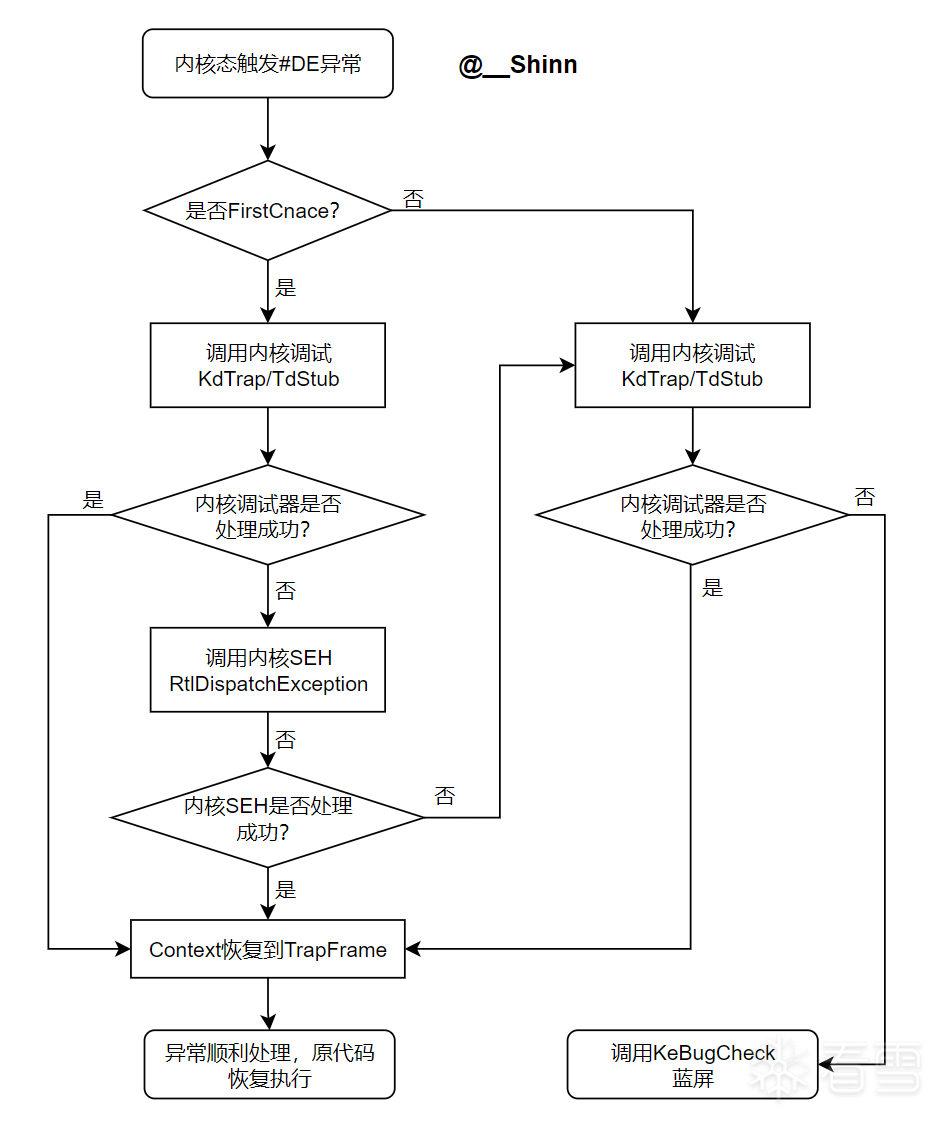

​ 内核异常的派发，笔者画了一个粗糙的流程图：

​ 我们首先来看一下如果#DE异常来自用户态，并且为首次派发的情况。

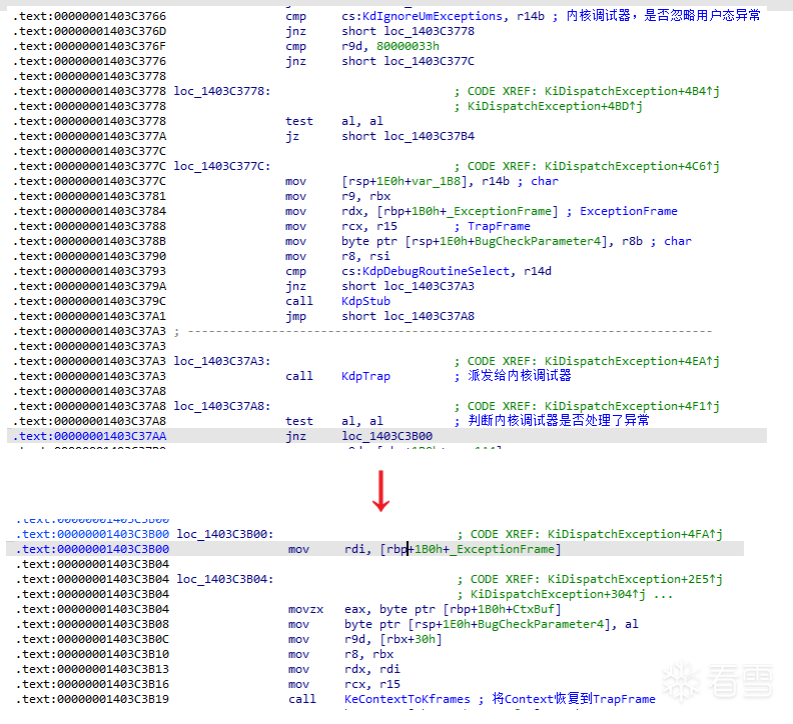

​ 会检测内核全局变量KdIgnoreUmExceptions的状态，如果为FALSE，那么会将该用户态异常派发到内核调试器，如果内核调试器顺利处理了该异常，会将Context恢复到TrapFrame中，之后KiDispatchException函数正常返回

​ 如果内核调试器没有处理该异常，则调用DbgkForwardException将异常派发给用户态调试器，即Windbg、x64Dbg等常用调试器，该函数返回TRUE，说明R3调试器处理了异常，KiDispatchException正常返回，本次异常派发流程结束

​ 如果该3环程序没有挂载调试器、或者调试器选择不处理该异常，DbgkForwardException会返回FALSE，此时轮到用户态的VEH、SEH处理异常了，但是这些异常处理回调处于R3用户态，必须退回到R3环境才能执行这些回调，所以我们需要构造返回R3的用户栈，该过程跟用户Apc回调非常相似

​ 要安全地访问用户态内存，要使用ProbeForWrite来探测用户态内存，之后在用户栈中填充ExceptionRecord、Context

​ 退回到用户态的栈环境布置好了，接下来就修改TrapFrame中的Rsp、Rip，这里的Rip其实就是用户态ntdll!KiUserExceptionDispatcher函数，该函数是用户态异常异常分发的落脚点，所以很多游戏安全厂商喜欢Hook这个点，可以最早监控到用户态异常的动态

​

​ 完成以上步骤后，KiDispatchException正常返回，结束FirstChance异常派发，当退回到用户态继续执行时，用户态代码如图所示(ntdll!KiUserExceptionDispatcher)，内部主要做了以下几件事：

​ 由于本文主要是针对Win11内核异常体系的分析，用户态部分碍于篇幅，在此就不详细展开分析了

​ 上一小节提到了，如果用户态异常也没处理好异常，会调用ZwRaiseException模拟产生异常异常派发，这就是用户态异常的二次派发，我们的视角继续回到KiDispatchException函数

​ 用户异常的二次派发就简单多了，尝试将异常派发给用户调试器、异常端口，如果都没处理，最后结束当前进程

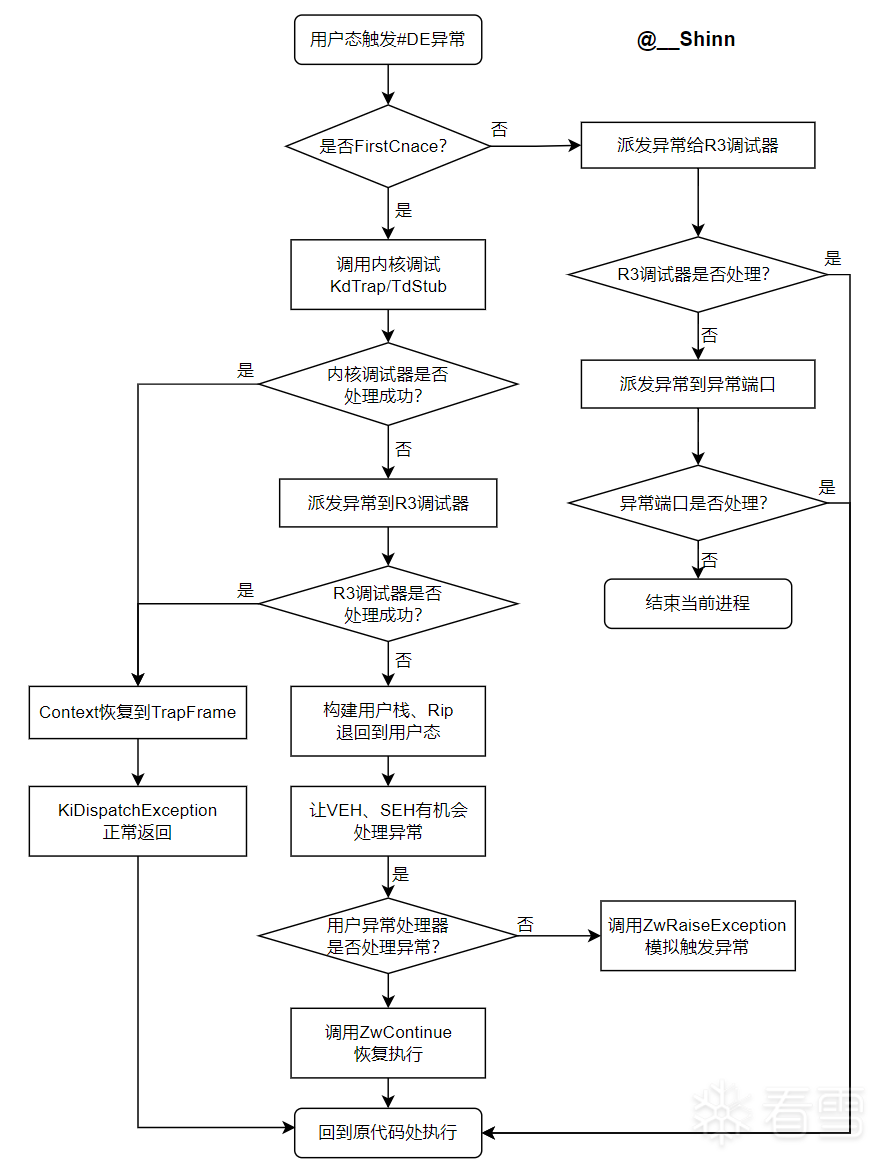

​ 各位朋友看到这里应该发现了，用户态的异常派发相比内核态异常过程要麻烦得多，因为用户态异常的处理中间还涉及到构建用户栈、回退用户态、再次派发异常进入内核态，笔者当年首次分析Windows这套异常体系时，就被迷惑了好一段时间，这里笔者画了一张粗糙的流程图，或许可以帮助初学的朋友理清流程：

​ 从整个异常处理的流程来看，大体上还是遵循着异常记录、异常派发、异常处理这三步骤进行：保存被打断的执行现场，将 CPU 硬件事件转换为统一的 Windows 异常对象，再根据异常来源和处理机会逐层派发，最后使用修改后的上下文恢复执行，或者终止无法恢复的执行主体。

​ KVA Shadow、CET、RSB等机制相关的代码，更多的是出于安全考虑，并不等同于异常处理逻辑本身

​ 经过本文上半部分的铺垫，相信各位朋友对于Windows异常体系已经有了初步的认识，接下来笔者将会分析有哪些可以利用的点。

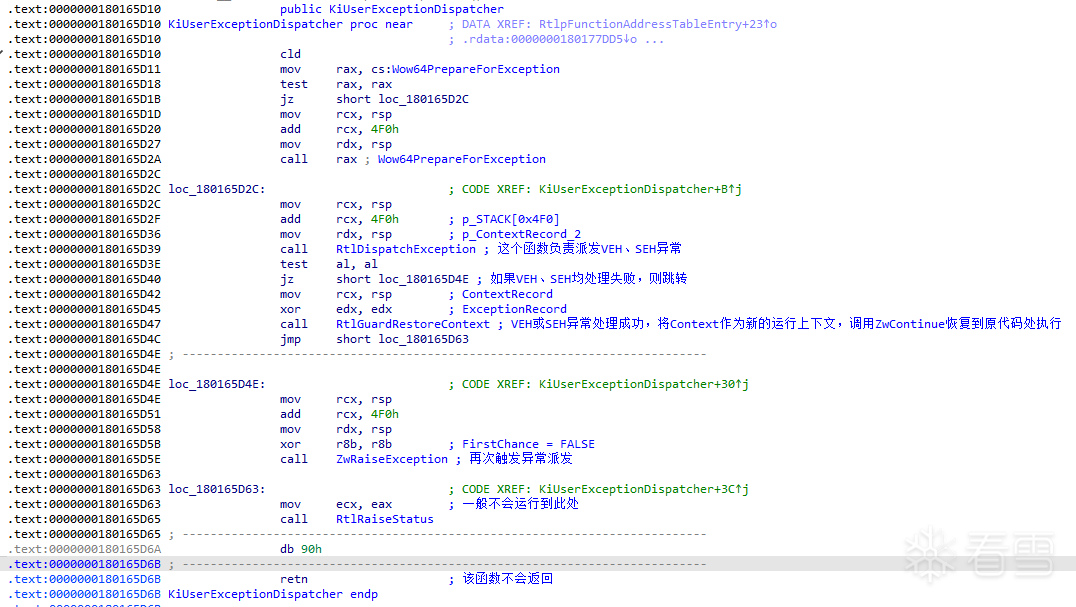

​ 首先让让我回顾一下，已知内核态退回到用户态让VEH、SEH有机会处理异常时，回去的落脚点为KiUserExceptionDispatcher函数，该函数完整反汇编如下：

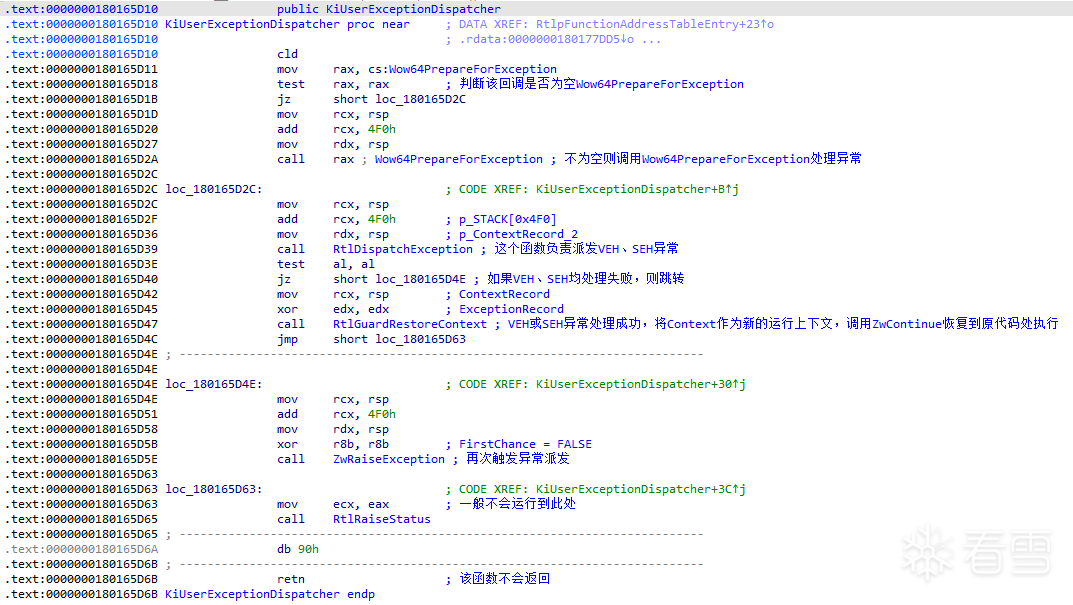

​ 我们注意看函数的开头部分，首先判断一个全局变量Wow64PrepareForException是否为空，如果不为空则提前调用该回调，该回调的调用时机是明显早于RtlDispatchException的，即异常处理的优先级高于所有的用户VEH、SEH异常处理的

​ 我们使用x64Dbg附加一个64位的程序调试一下，会发现大部分的应用程序Wow64PrepareForException该变量其实是空的

​ 那么这个点我们可以利用起来，手动将我们自己的一个回调"注册"进去，这样每次自己的异常回调不就早于所有的VEH、SEH提前处理异常了？

​ 现在方向非常明确了，我们要找到ntdll!Wow64PrepareForException这个全局变量，将我们的回调函数写进该变量中，那么如何定位到该变量呢？

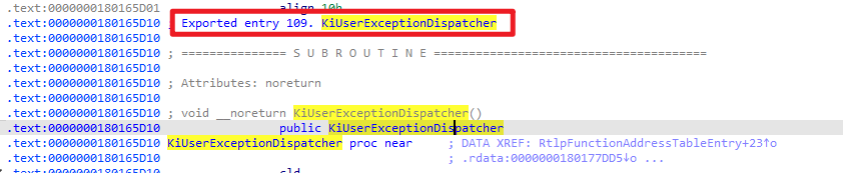

​ 笔者最早想到的是直接特征码硬搜呗，但是检查了一下发现，ntdll!KiUserExceptionDispatcher这个函数其实是导出的，那就很方便了

​ 所有我们的注册异常回调函数，部分代码如下如下：

​ 到了这里我们注册好了异常处理回调，那么这个回调本身笔者的写法如下所示：

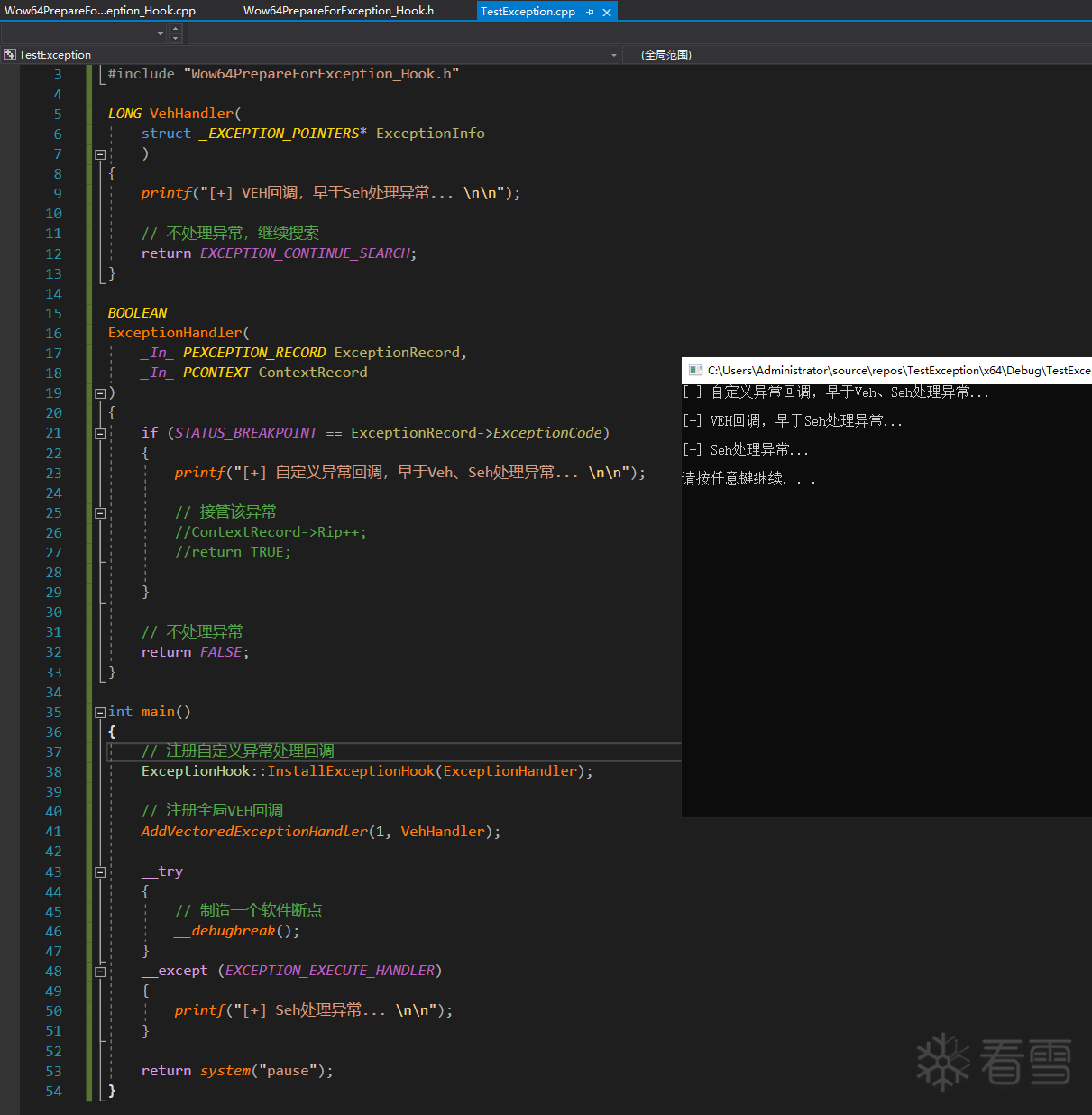

​ 测试代码如下所示，自定义异常处理器确实早于VEH、SEH接管了异常处理：

​ 现在有了一个可以最早接管用户态异常的手法，笔者在想是不是应该做一个有意思的实验来证明其价值。所以就利用这个手法实现一个无痕Hook实验吧

​ 当然，这里的无痕Hook并不是绝对意义上的无痕，指的是我们不会破坏目标代码处的任何机器码，让常规的代码CRC校验失效

​ 笔者这里挑选的目标函数，是网络通讯中最常用的send函数

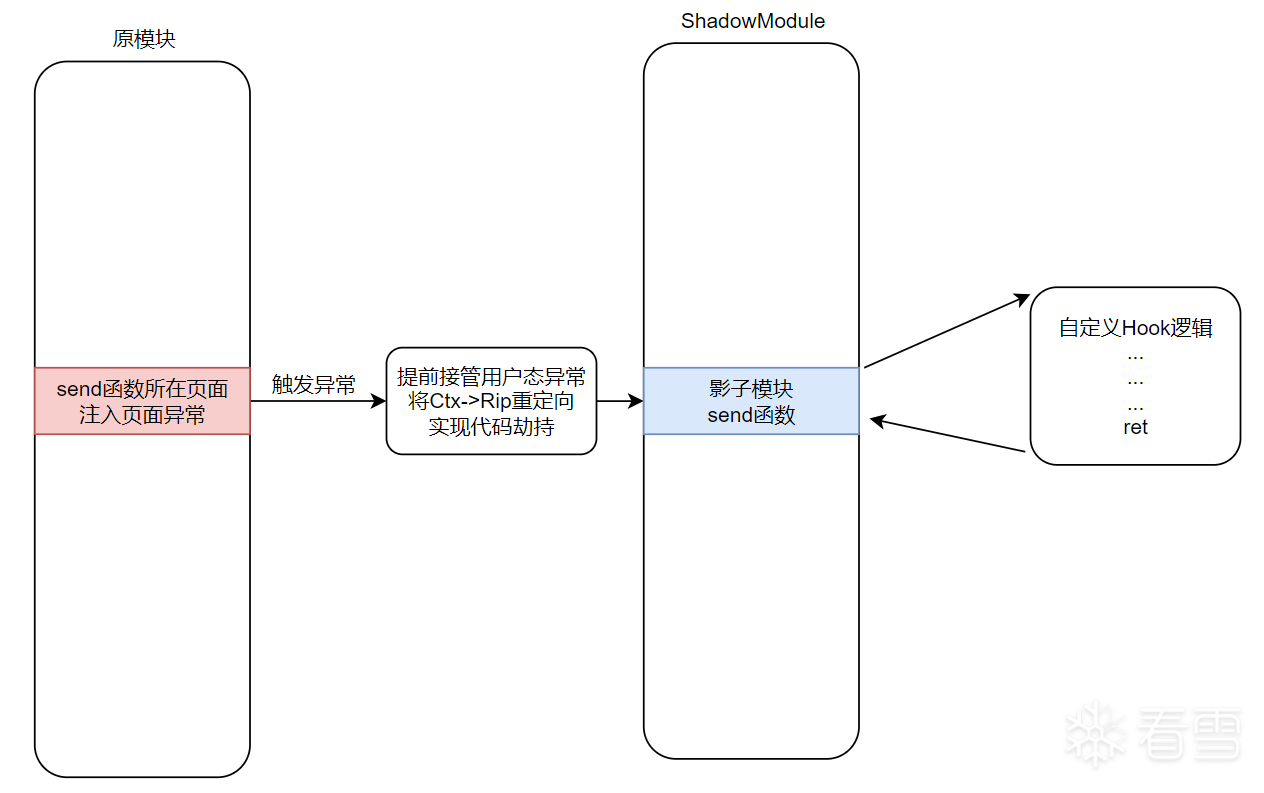

​ 笔者的实验思路、粗糙画图如下：

​ 制造影子模块其实很简单，传入我们要Hook的函数，这里以send发包函数为例，找到其所在模块基址、解析PE头得到模块大小，再完完整整构造一份ShadowModule，部分关键代码如下所示：

​ 在构造好影子模块后，就要想办法让send函数所在的页面注入页面异常了，很常见的方式是将目标函数所在页面使用VirtualProtect，修改页面属性为以下几种：

这种都是非常常见的应用层套路，单论效果来说，确实可以达到注入页面异常的效果，但是这样痕迹太明显了，安全程序扫描时直接调用VirtualQuery就能查询目标页面的内存保护属性，很轻易就能发现页面保护属性被修改了

​ 所以我们目前的发现，就是要隐藏目标页面的不可执行属性，该如何实现呢，这里笔者想到了DEP数据执行保护机制，简单讲解一下这是什么（很口语化的讲解，不保证严谨）：

在很早期的Win系统时期，当时的应用程序虽然在设计上区分出来代码段、数据段（堆栈区），但是这仅仅是逻辑上的划分，数据段（堆栈区）其实也是可以运行代码的

笔者这里举一个非常经典的栈溢出攻击例子：调用recv接收网络数据包时，攻击者可以精心构造一个数据包，其中其实是一段shellcode，当数据包接收后，会栈溢出覆盖栈上的RetAddress，这样函数返回时就会跑去执行攻击者的shellcode，做到劫持执行流，可以给目标PC植入木马

所以后来Win系统跟CPU厂商合计了一下发现，嘶~这是个大问题啊，得想办法修好这个问题。所以就设计出了DEP数据执行保护机制，通过硬件层面的强控制，来保证数据区（堆栈区）不能执行代码

​ DEP数据执行保护在硬件层面设计上，是将PTE的最高位保留为Nx不可执行属性位，由于Win的段页模式存在2MB大页面的情况，所以PDE的最高位也保留为了Nx不可执行属性位。

​ 当PTE.Nx = 1后，该PTE所控制的4kb页面就是不可执行代码的。当PDE.Nx = 1后，该PDE所控制的2MB大页面都是不可执行代码的

​ 设置目标页面代码不可执行，关键代码如下所示：

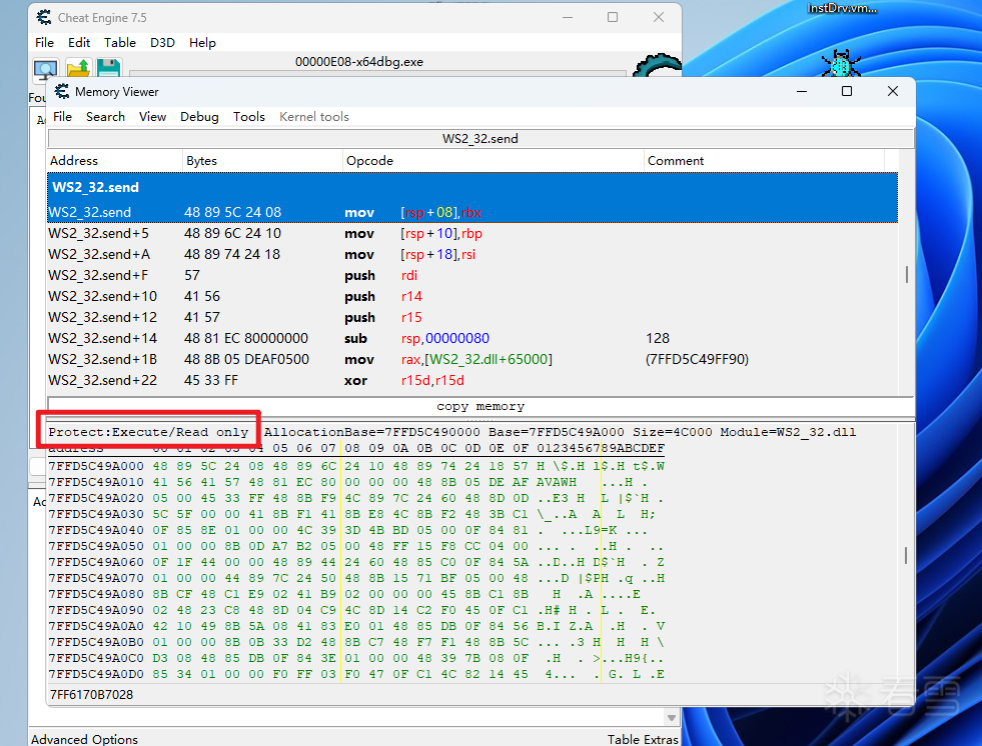

​ 我们设置硬件PTE来隐藏不可执行页面，效果如下所示，虽然内存监控工具CE表面上显示该页面保护属性为PAGE_EXECUTE_READ可执行可读，但是实际上该页面已经被注入了页面执行异常

​ 我们构造好了ShadowModule、目标函数页面注入了执行异常，那么我们要着手写异常处理回调中的逻辑了，关键代码如下所示：

​ 我们现在编译出exe、drv进行实验，放到Win11 26H1中进行实验，打开程序结果直接崩溃了，好吧果然不能一次过

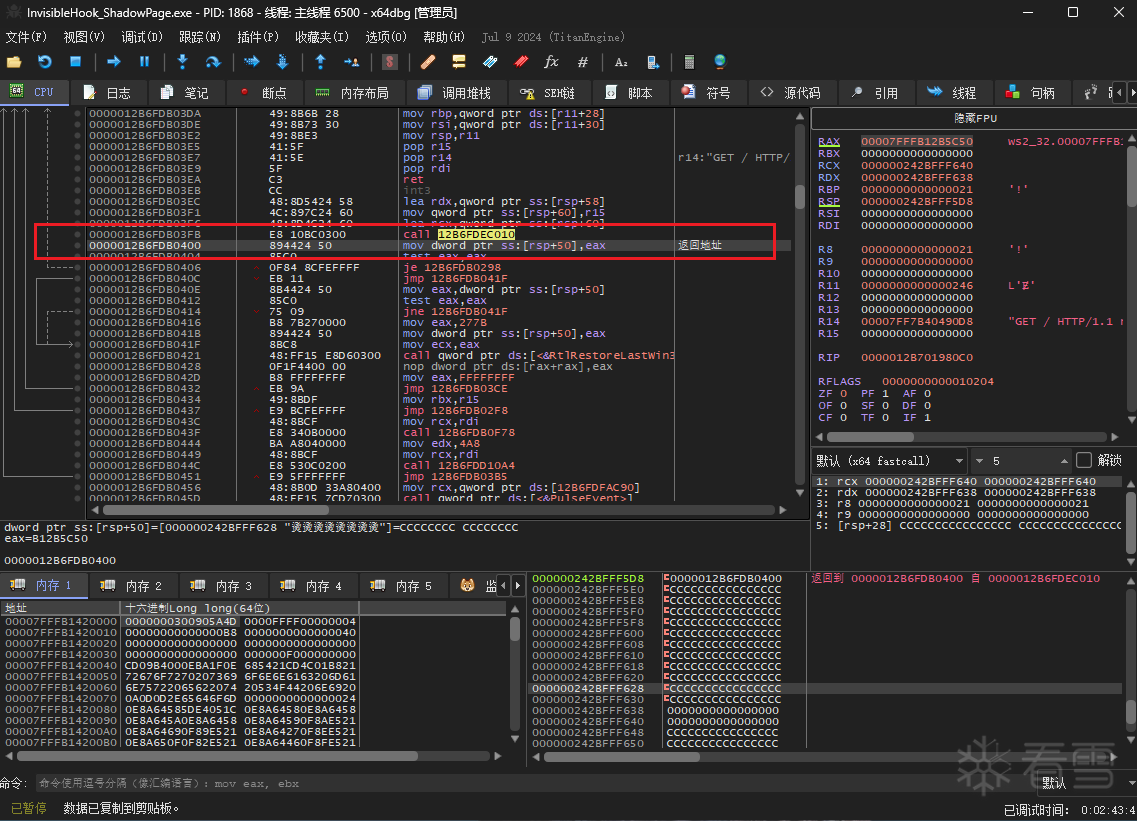

​ 我们挂上x64Dbg调试器看看是啥情况，笔者第一次看到这个反汇编窗口，懵了一下，代码怎么跑飞到这种地方来了，没招了分析吧

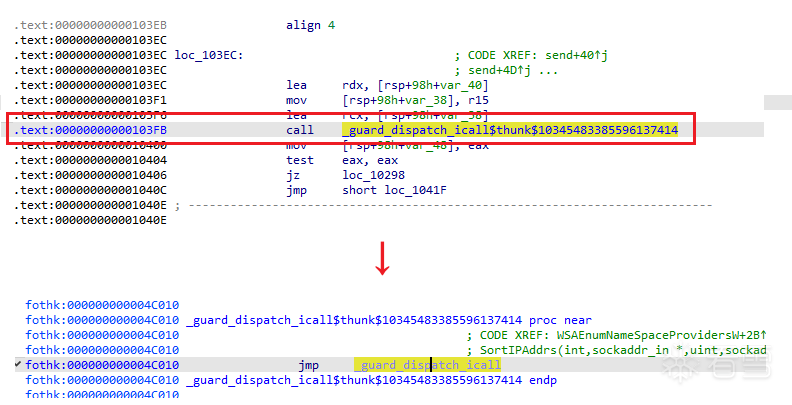

​ 既然定位到了问题的根源，要解决该问题就轻松多了，笔者的解决思路如下：

​ 修复CFG控制流防护问题的关键代码如下：

​ 在修复了CFG控制流防护问题后，再次运行程序，这个崩溃果然解决了

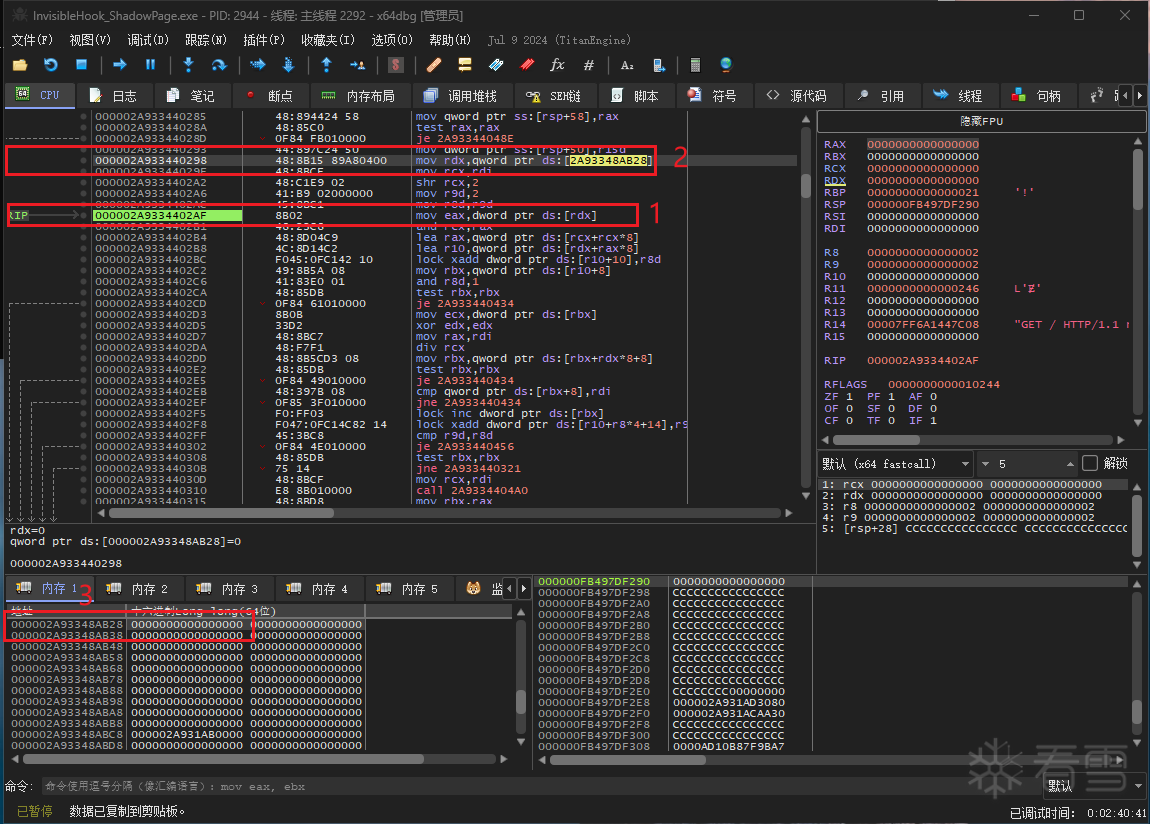

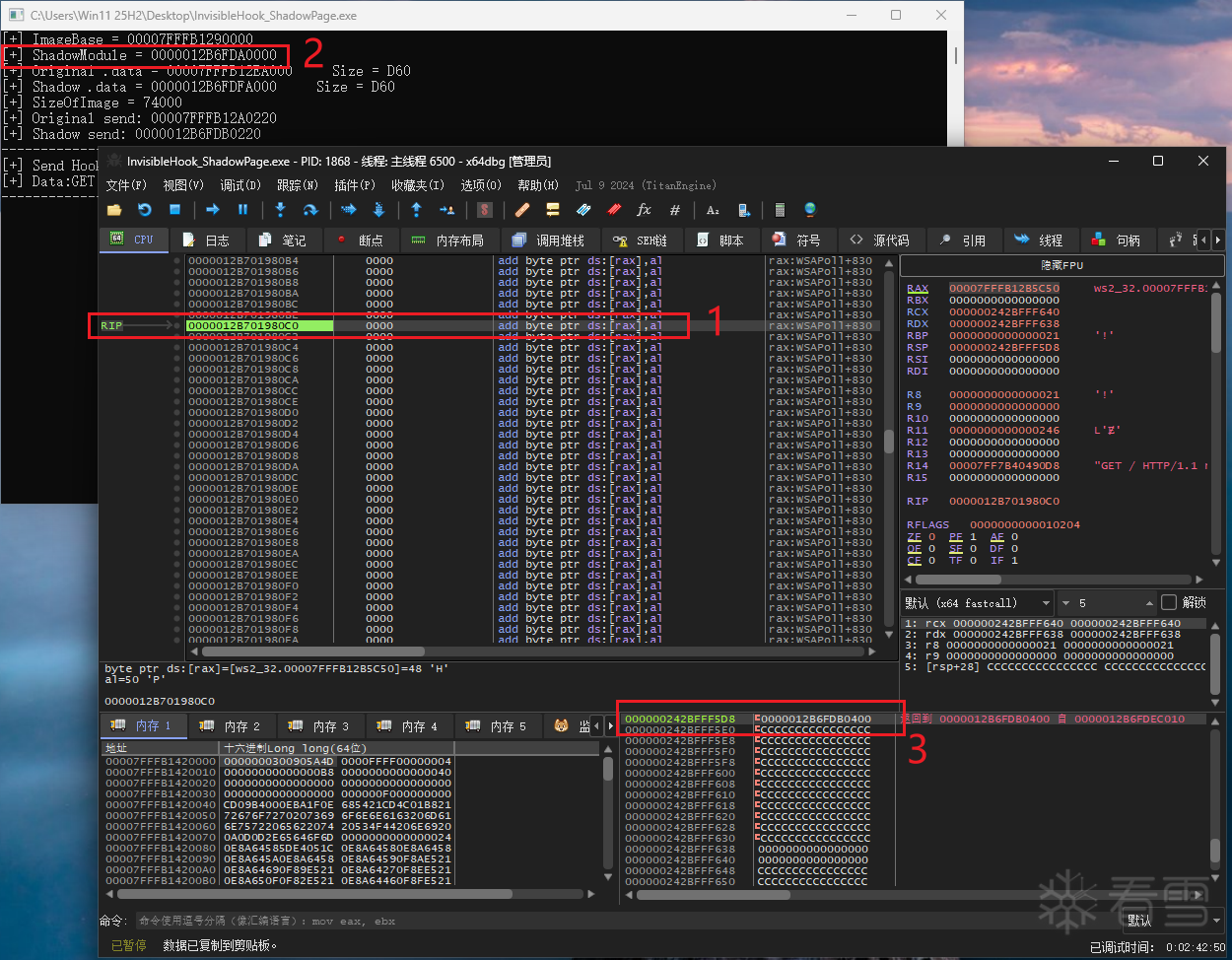

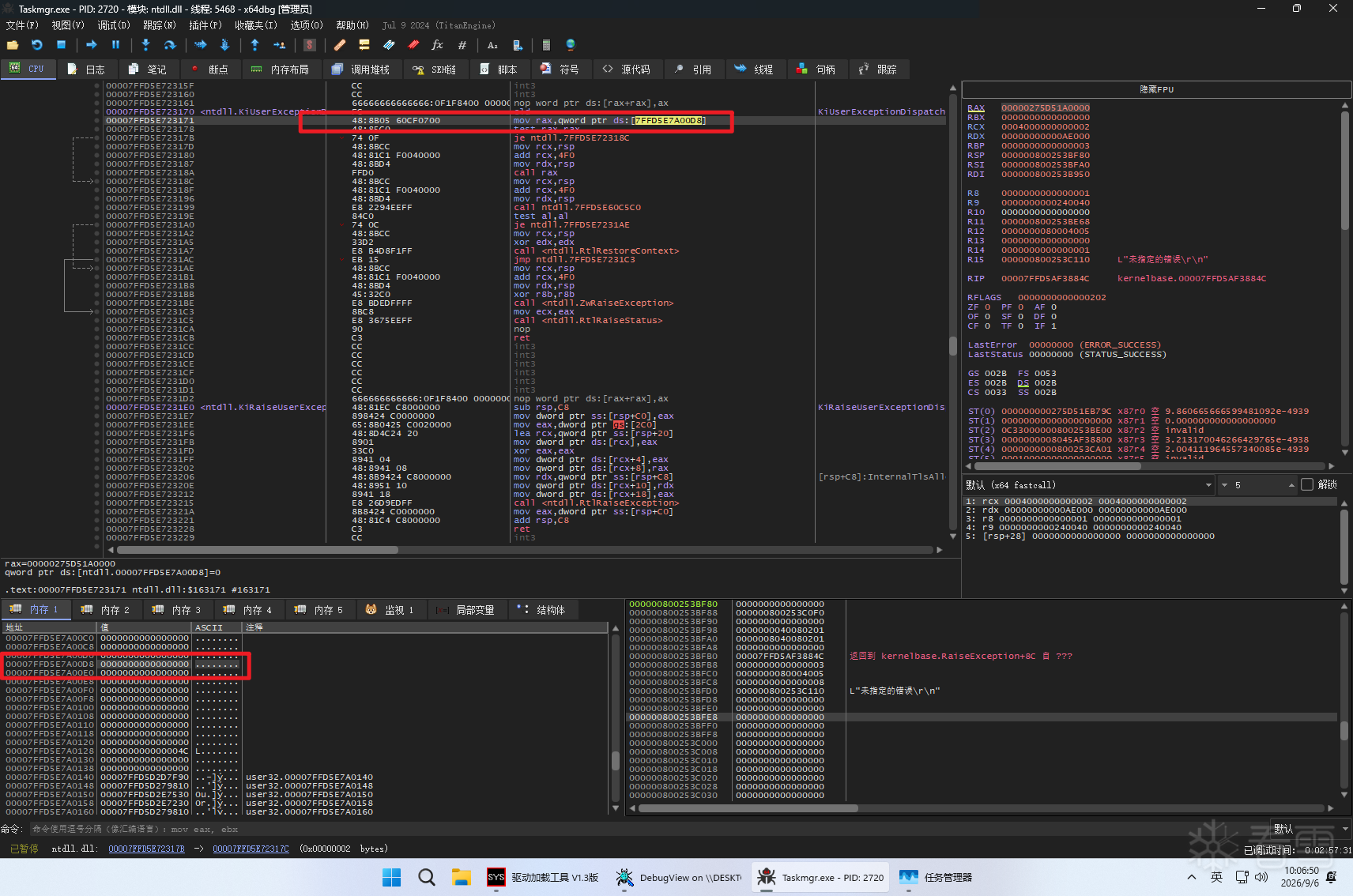

​ 但是随之而来程序又崩溃了，额，挂上x64Dbg调试器再看看，如图所示，笔者分析过程如下：

笔者首先想到了修改PTE.page_frame_num修改PTE的物理页帧号，使2个线性地址都指向同一份4KB物理页，实现代码如下所示：

​ 但是很遗憾，经过笔者实验后发现，这种修改PTE页帧号的手法，在处理一些普通的内存页面时，的确可以实现内存共享（稳定挺长时间不蓝屏）。但是涉及到dll模块内的内存时，修改后系统1分钟之内必定会出现蓝屏错误，错误码为MEMORY_MANAGEMENT

​ 直接修改硬件PTE的方式似乎走不通了，笔者这里选择的是通过MDL内存映射实现了内存页面共享，实现思路如下：

​ 经过前文的各种调试、处理后，的确可以较为稳定地将代码执行流劫持到影子模块中

​ 那么接下来完美就可以自由地做手脚了，笔者这里给影子模块中的send函数下inline hook，可以正常监控参数信息，如下所示：

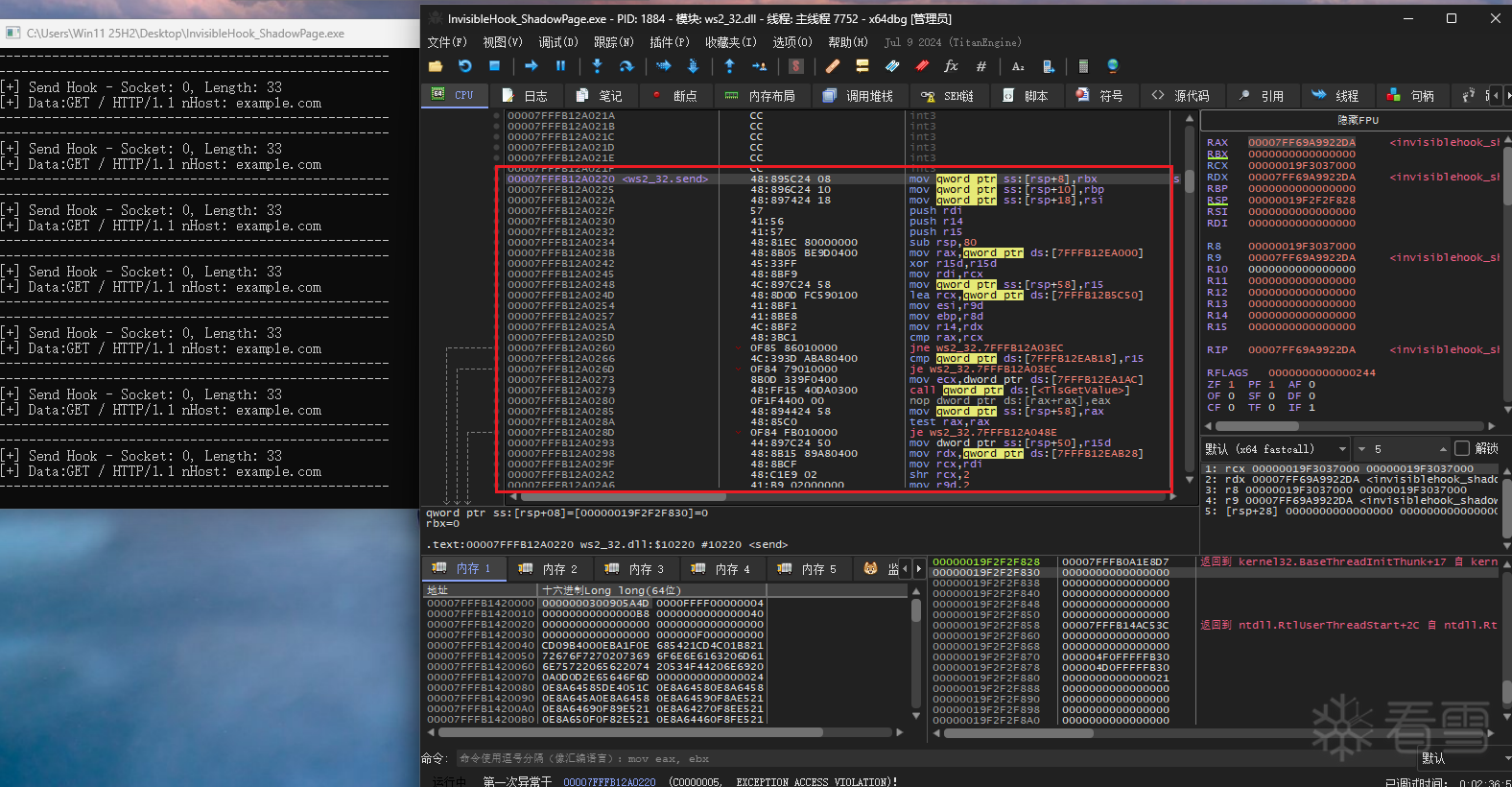

​ 使用调试器，send处的代码没有任何修改，但是实际上确实是被我们Hook了，并正常输出参数

​ 这部分代码已经整理好，Git仓库地址见文末

​ 前文介绍了一种Hook ntdll!Wow64PrepareForException实现提前接管用户态异常的方法，但是毕竟是用户态的对抗，一些游戏安全厂商、安全开发者往往会直接Hook ntdll!KUserExceptionDispatcher实现总管用户态异常，那么我们提前接管用户态异常的行为，还是有可能会被监控、扫描出来

​ 那么有没有一种方法？

​ 在退回到用户态之前，直接在内核态提前接管用户态异常呢？

​ 有的兄弟，有的，笔者接下来将会介绍一种类似Hook nt!KiDispatchException的方法，实现在内核态提前接管用户异常

​ 前文长篇分析Win11内核异常体系、无痕Hook，都属于前期铺垫，现在笔者将带着各位朋友，把对抗的层级拉到内核层，本文精彩的部分才刚刚开始

​ 我们重新回到nt!KiDispatchException中进行分析，在该函数的开头，会连续判断3个条件是否成立：

​ 如果以上3点都满足，那么不调用KiPreprocessFault函数提前将#DE内部错误转换为文档化的错误码C0000094

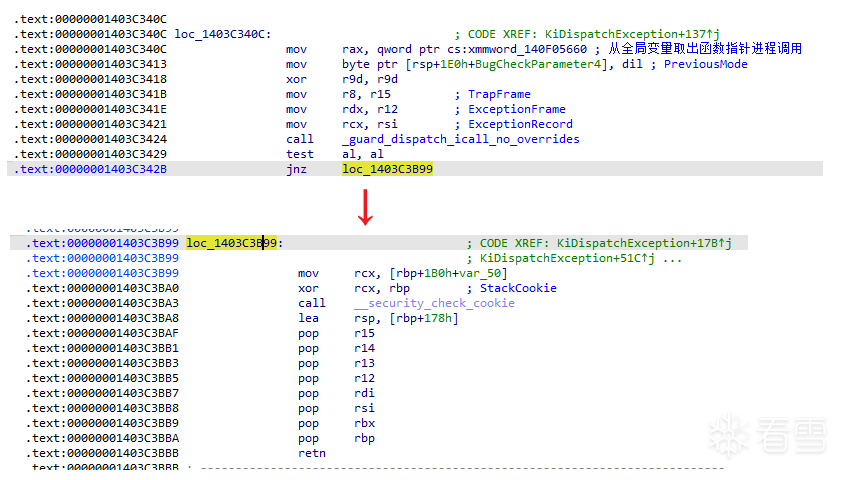

​ 随后从全局变量xmmword_140F05660取出一个函数指针，通过CFG发起一次间接函数调用，如果该函数返回TRUE，那么ntKiDispatchException函数提前返回，所以说该函数的异常接管优先级非常高，早于内核调试器、R3调试器、用户VEH、用户SEH接管异常。这个函数调用其实是nt!PsPicoDispatchException，这其实和WSL子系统有关，笔者对此粗浅的理解如下：

由于WSL Linux子系统的存在，那么子系统中的进程就叫做WSL进程吧，这些进程内同样会出现各种异常，需要系统异常体系派发、处理，但是WSL进程毕竟不是原生的Win进程，微软希望的是由WSL子系统本身优先接管、处理异常

异常派发中，是如何区分原生Win进程、WSL子系统进程呢？

靠的就是EPROCESS.PicoContext字段是否为NULL，没错，判断条件非常单薄

​ 我们继续分析这个利用点，由于是从全局变量xmmword_140F05660取出一个函数指针，再通过CFG发起一次间接函数调用，那么简单粗暴的方法，直接特征码搜索到这处代码，然后将我们自己的异常回调写进去。

​ 这种方法是可行的，但是笔者认为这并不是最优解，首先涉及到特征码，后续在兼容多版本时工程维护起来会麻烦得多。还有就是这种系统异常派发的关键代码路径上，涉及到的全局变量可能会有PG保护。

​ 所以笔者这里的思路是，既然这是给WSL子系统准备的异常处理，那么我们自己能不能通过合法的方式，将自己的Pico处理回调注册进去？既免去后期特征码维护、还让系统自己把异常回调写到全局变量xmmword_140F05660中

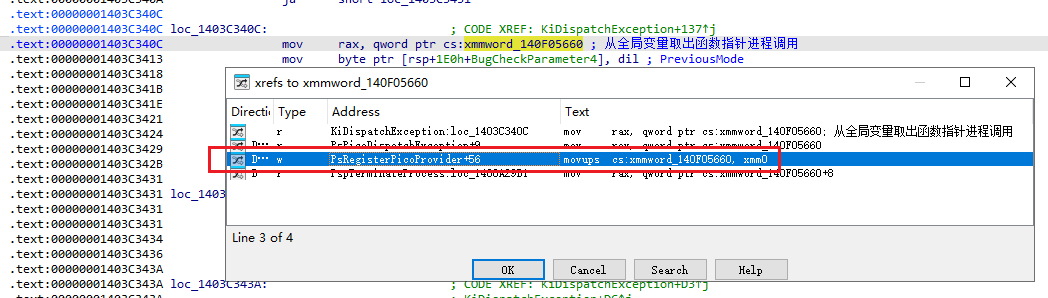

​ 思路确定了，现在开始分析，我们查看全局变量xmmword_140F05660的交叉引用，发现PsRegisterPicoProvider函数处有调用

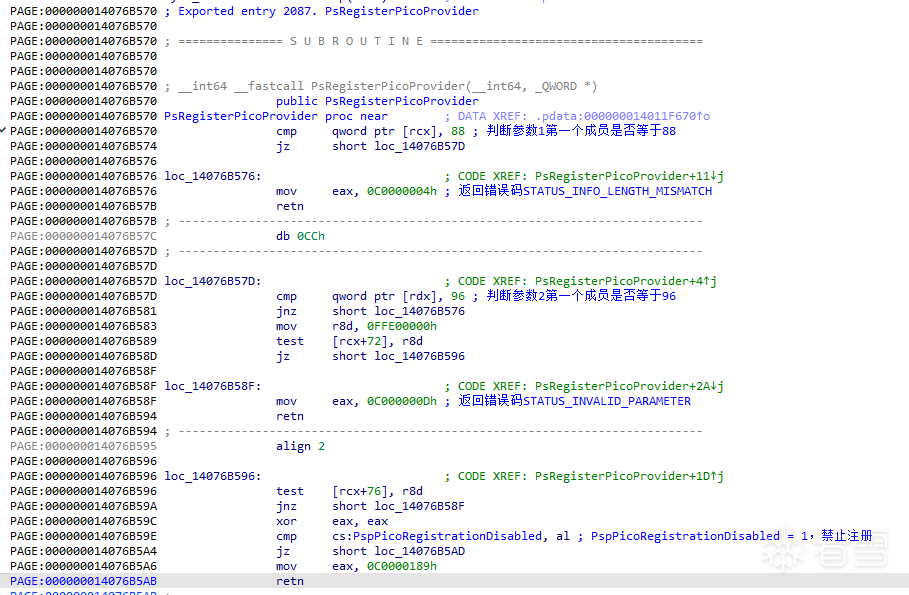

​ 我们直接定位到该函数处，更惊喜的发现，这个函数居然还是导出！这个函数本身不长，我们直接来看：

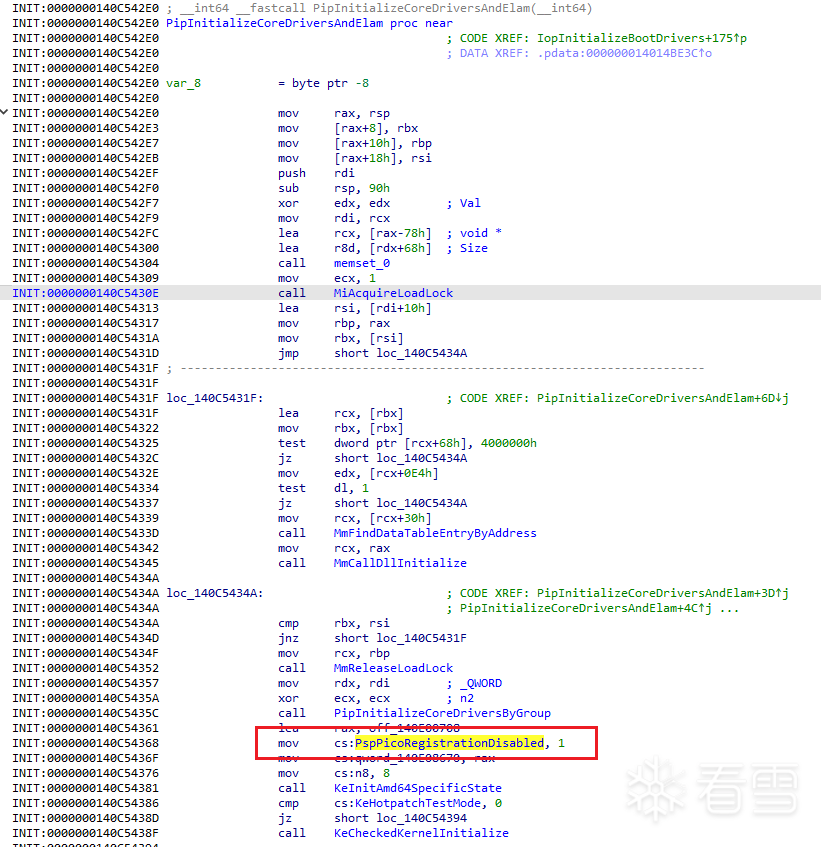

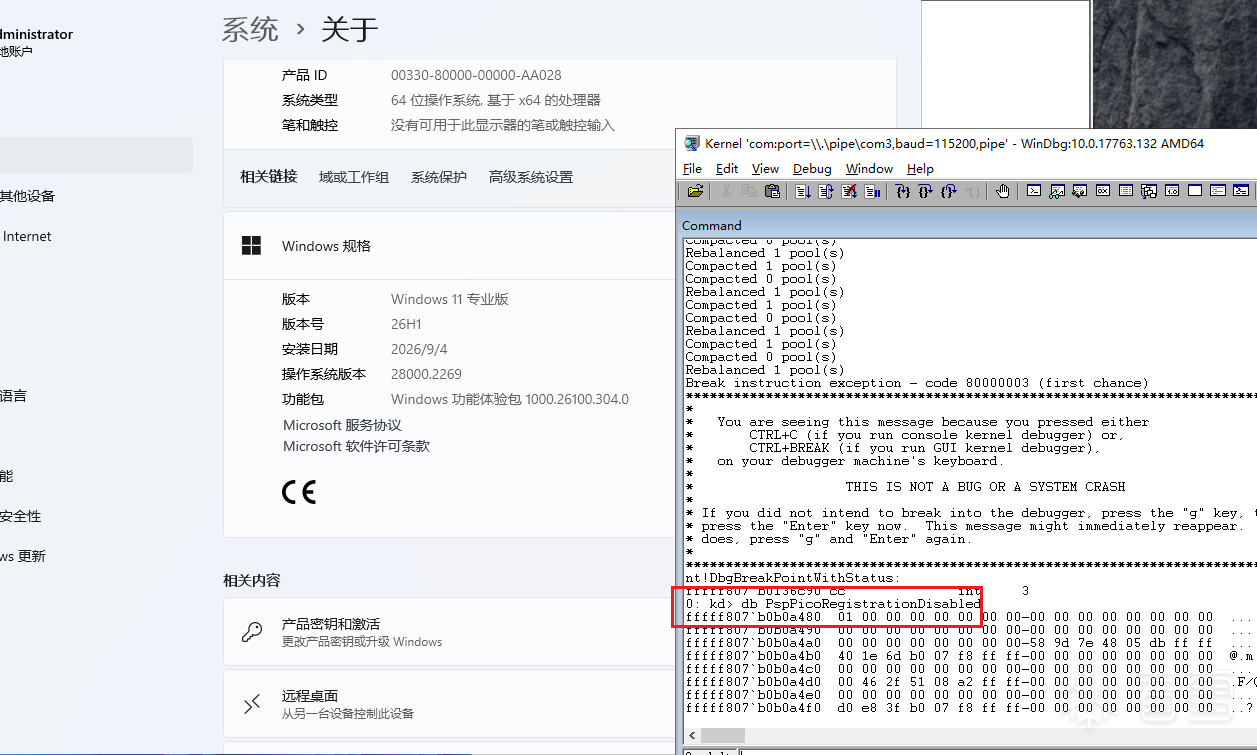

​ 使用Windbg调试发现，当Win11 26H1正常启动进入桌面后，全局变量PspPicoRegistrationDisabled会被置1，看来微软并不想让其他驱动随便注册Pico回调

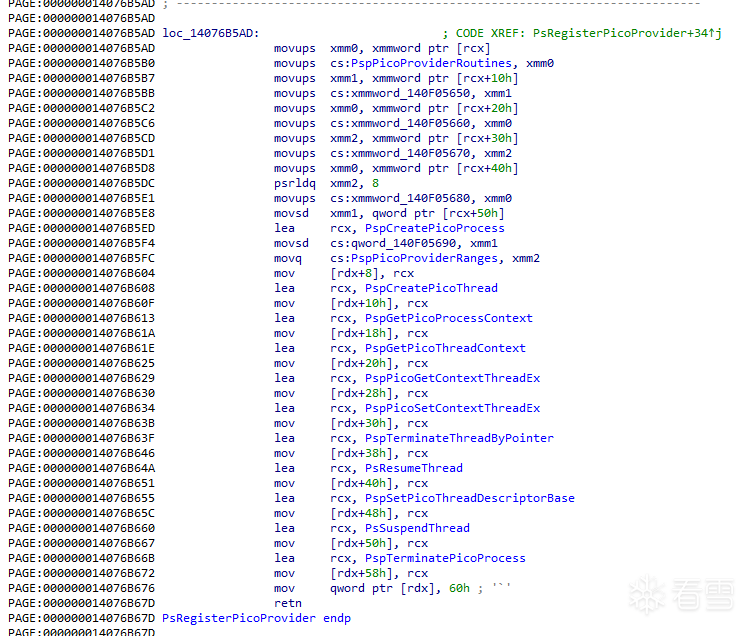

​ 我们继续分析PsRegisterPicoProvider函数，以下代码功能很清晰，将参数1中的各个字段成员保存到全局变量中，参数2是作为输出参数，接收结果

​ 根据以上汇编，笔者反推参数1、参数2的部分对象结构，如下所示：

​ Pico回调的注册流程已经分析清楚了，那么我们的注册思路、关键代码如下：

​ 我们现在注册好了Pico异常处理回调，但是该回调只能提前接管WSL子进程的异常，那么如何将目标进程变为WSL子进程呢？非常检查，只需要将EPROCESS.PicoContext字段成员设置一个任意非零值即可，笔者这里直接将其设置为1

​ 实现以上步骤后，当目标进程发生用户态异常后，我们的Pico回调就能实现最高接管该异常，早于内核调试器、用户调试器,至于VEH、SEH更不必多说，此时我们可以将前文的无痕Hook实现，异常处理部分改动一下，就能实现更加隐蔽的无痕Hook效果，关键代码、效果图如下所示：
