## 0. 前言
之前在學LLVM Pass的時候就在想，是否能用LLVM Pass來實現vmp？想了一陣子沒啥思路就沒再多想了。
直至看到大佬的這篇文章「[**[原创]写一个简单的VMP-不造轮子，何以知轮之精髓？**](https://bbs.kanxue.com/thread-288435.htm#msg_header_h3_6)」，才發現原來LLVM Pass真能寫VMP，而且十分的契合。
上述文章參考了xVMP這個項目，在閱讀源碼後深感其設計之精妙，令人由衷讚嘆，故而寫下這篇文章與各位靚仔分享，如有寫錯之處，還請指出！！

## 1. 概述

項目地址：<mark class="encrypted">987K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6s2b7f1&6s2c8e0j5$3y4W2)9J5c8Y4S2h3e0g2l9`.</mark>

xVMP的流程可分成3步：

1. 將IR指令轉換成自定義的ByteCode。
2. 根據模板( `xVMPInterpreter.h` )來建立VM執行環境。
3. 將目標函數置空，替換為我們的VM啟動器。

```cpp
virtual bool runOnModule(Module &M)
{
    for (auto Func = M.begin(); Func != M.end(); ++Func)
    {
        Function *F = &*Func;
        if (toObfuscateFunction(this->flag, F, "vmp"))
        {
            // nglog: 忽略具有可變參數的函數
            if (F->isVarArg())
                continue;

// nglog: 重置全局變量
            // 對每個函數應用vmp pass時, 雖然用到都是以下的全局變量, 但在IR層它們的名字是不同的, 因為不用擔心命名沖突的問題
            govm_interpreter = nullptr;
            gv_code_seg = nullptr;
            gv_data_seg = nullptr;
            ip = nullptr;
            data_seg_addr = nullptr;

// nglog: Step1 - IR指令 -> VM ByteCode
            GOVMTranslator *translator = new GOVMTranslator(F);
            translator->run();
            // nglog: Step2 - 建立VM執行環境
            GOVMInterpreter *interpreter = new GOVMInterpreter(F, translator->get_callinst_handler());
            interpreter->run();
            // nglog: Step3 - 替換原函數為VM啟動器
            GOVMModifier *modifier = new GOVMModifier(F, translator->get_gv_value_map());
            modifier->run();
        }
    }
    return true;
}
```

一些全局變量的說明：

- `gv_code_seg`：llvm ir層的全局變量，用於保存翻譯後的ByteCode，它由`vm_code`數組初始化而來。( 下文提到的`gv_code_seg`和`vm_code`可以理解成同樣東西 )
- `gv_data_seg`：保存了函數運行期間所有用到的數據，記`data_off`為相對於該數組的索引。
- `ip`：程序計數器，VM執行時通過它來取指。

## 2. IR指令翻譯

### 2.1 初始化

`GOVMTranslator`的構造函數中調用了`init()`進行一些初始化。

```cpp
void init()
{
    setup_callinst_handler();

    // encrypt opcode
    init_xorshift32();
}
```

`setup_callinst_handler()`創建了一個Wrapper函數，記為`new_call_handler()`，在目前階段仍是一個空殼( 只有一行func id判斷的邏輯 )，之後會在`handle_callinst()`中填充主邏輯，最後替換模板中的`call_handler()`。

- `this->callinst_handler`：保存了`new_call_handler()`，類型為`Function*`。
- `this->callinst_handler_conBBL`：函數體，目前為空。
- `this->targetfunc_id`：ir層的func id。

```cpp
void GOVMTranslator::setup_callinst_handler()
{
    /* nglog: 先初始化一個這樣的空殼函數, 接受一個參數代表函數ID
    void call_handler(uint64_t targetfunc_id)
    {
        // XXX
    }
    */

// collect dispatch function args type
    std::vector<Type *> FuncTy_args;
    // param: targetfunc_id_value
    FuncTy_args.push_back(Type::getInt64Ty(Mod->getContext()));

// get dispatch function type
    FunctionType *FuncTy = FunctionType::get(
        /*Result=*/Type::getVoidTy(this->Mod->getContext()), // returning void
        /*Params=*/FuncTy_args,
        /*isVarArg=*/false);

Constant *tmp = Function::Create(FuncTy, llvm::GlobalValue::LinkageTypes::InternalLinkage, "vm_interpreter_callinst_dispatch_" + F->getName(), Mod);
    Function *func = cast<Function>(tmp);

// create entry BasicBlock
    BasicBlock *entryBB = BasicBlock::Create(func->getContext(), "entryBB", func);
    IRBuilder<> IRBentryBB(entryBB);

// Store params
    Value *target_id_value;
    for (auto arg = func->arg_begin(); arg != func->arg_end(); arg++)
    {
        Value *tmparg = &*arg;
        if (arg == func->arg_begin())
        {
            // targetfunc_id_value
            Value *paramPtr = IRBentryBB.CreateAlloca(Type::getInt64Ty(Mod->getContext()));
            IRBentryBB.CreateStore(tmparg, paramPtr);
            target_id_value = IRBentryBB.CreateLoad(paramPtr);
        }
    }

// create condition basicblock
    BasicBlock *conBBL = BasicBlock::Create(func->getContext(), "conBBL", func);
    IRBentryBB.CreateBr(conBBL);

    // traverse Functions and put them in the switch
    this->callinst_handler_curr_idx = 0;

this->callinst_handler = func;
    this->callinst_handler_conBBL = conBBL;

this->targetfunc_id = target_id_value;
}
```

### 2.2 前置準備

IR指令翻譯的邏輯在`GOVMTranslator`類的`run()`方法。

若函數返回值不為空，則將`curr_data_offset`加上對應類型的大小，默認偏移`0`用來保存返回值。

注：`curr_data_offset`用來記錄當前`gv_data_seg`的大小。

```cpp
// if return not void, alloca a memory
if (!F->getReturnType()->isVoidTy())
{
    curr_data_offset += modDataLayout->getTypeAllocSize(F->getReturnType());
}
```

遍歷當前函數的參數，並保存到`value_map`中。

( 之後在`handle_inst()`時就是通過`value_map`來找到對應指令的`data_off`，以此進行譯碼 )

```cpp
if (!F->isVarArg())
{
    for (auto arg = F->arg_begin(); arg != F->arg_end(); ++arg)
    {

Value *tmparg = &*arg;
        // value_map[tmparg] = curr_data_offset
        insert_to_value_map(&value_map, tmparg, curr_data_offset);
        curr_data_offset += modDataLayout->getTypeAllocSize(tmparg->getType());
    }
}
```

遍歷當前Function的`BB`，每個`BB`對應不同的`opcode_seed`和`vm_code_seed`，前者專門用來加密「操作碼」，後者則是用於對`vm_code`整體的加密 ( 這部份之後會分析到 )。

```cpp
// nglog: 記錄當前BB在gv_code_seg中的索引, 之後處理br指令時會用到basicblock_map
basicblock_map.insert(pair<BasicBlock *, int>(bb, vm_code.size()));

// Opcode seed
// nglog: opcode_seed專門用來加密「操作碼」
uint32_t opcode_seed = opcode_seed_setup();

// vm_code seed
// nglog: vm_code_seed用於加密所有vm_code ( 當然也包括「操作碼」 )
uint32_t vm_code_seed = vm_code_seed_setup();
uint32_t currbb_begin = vm_code.size();
```

遍歷`BB`中每條`Inst`，同時遍歷每條`Inst`的操作數，若`Inst`中某個操作數是`ConstantExpr`( 常量表達式 )類型，則需要把它「拉出來」變成一條獨立的指令，插到`Inst`前面。

所有`Inst`都會被傳入`handle_inst()`進入譯碼。

```cpp
for (auto ins = bbl->begin(); ins != bbl->end(); ins++)
{

Instruction *inst = dyn_cast<Instruction>(ins);

for (unsigned idx = 0; idx < inst->getNumOperands(); idx++)
    {
        // nglog: 假如指令的操作數中有ConstantExpr, 要把它「拉出來」變成一條獨立的指令
        if (ConstantExpr *Op = dyn_cast<ConstantExpr>(inst->getOperand(idx)))
        {
            // we found a ConstantExpr
            // convert ConstantExpr to a equal instruction
            Instruction *const_inst = Op->getAsInstruction();
            const_inst->insertBefore(inst);
            // There is a problem, PHINode must at first instruction of a basicblock, unpack all constantExpr is a potential problem
            // God bless there is not a constantExpr in PHINode

// replace ConstantExpr to a value in inst
            inst->setOperand(idx, const_inst);

handle_inst(const_inst);
        }
    }
    handle_inst(inst);
}
```

### 2.3 指令譯碼 ( `handle_inst` )

看看`handle_inst()`是怎麼把一條IR指令轉譯成自己的ByteCode。

`AllocaInst`指令：( 例如 ⇒ `%ptr = **alloca** i32` )

- 由於`AllocaInst`的功能是在棧上分配一片內存，因此要預留`AllocaInst_Res`和`AllocaInst_alloca_area`。
- `AllocaInst_Res`是為了之後load/store時能找到目標。
- `AllocaInst_alloca_area`用來模擬分配的內存空間。
- 調用`GET_PACK_VALUE()`來打包當前指令。

```cpp
if (AllocaInst *inst = dyn_cast<AllocaInst>(ins))
{
    // alloca memory for AllocaInst_Res and AllocaInst_alloca_area

// nglog: 預留位置，用於保存AllocaInst的返回值
    // AllocaInst_Res
    int pointer_offset = curr_data_offset;
    // nglog: 記錄到value_map中, 之後load/store時才知道要訪問哪裡
    insert_to_value_map(&value_map, inst, curr_data_offset);
    int res_size = modDataLayout->getTypeAllocSize(inst->getType());
    curr_data_offset += res_size;

// nglog: 打包指令
    std::vector<uint8_t> packed_res = GET_PACK_VALUE(inst);

// nglog: 預留位置, 用於模擬AllocaInst分配的棧空間
    // AllocaInst_alloca_area
    int area_offset = curr_data_offset;
    int alloca_size = modDataLayout->getTypeAllocSize(inst->getAllocatedType());
    curr_data_offset += alloca_size;

// nglog: 構建AllocaInst的字節碼
    std::vector<uint8_t> hex_code;
    ins_to_hex(hex_code, pack_op(ALLOCA_OP), packed_res, pack(area_offset, POINTER_SIZE));
    vm_code.insert(vm_code.end(), hex_code.begin(), hex_code.end());

}
```

`GET_PACK_VALUE`是個宏，最終調用的是`packValue()`。

首先構造`packType = {size, TypeID}` ( 占2B )，然後判斷傳入的Value是否常量，在上述情況下顯然不是。

然後構建`packed = pack((*value_map)[value], POINTER_SIZE)`，在上述情況下就是把`AllocaInst_Res`轉成8B的字節流。

`packValue()`在遇到全局變量時會將其一併保存到`gv_value_map`中，留到之後處理 ( 後面會分析到 )。

```cpp
#define GET_PACK_VALUE(value) (packValue(value, &value_map))
// pack type to a vector(2)
// {size, TypeID}
std::vector<uint8_t> type_to_hex(Type *type)
{
    std::vector<uint8_t> res;
    res.push_back(modDataLayout->getTypeAllocSize(type));
    res.push_back(type->getTypeID());
    return res;
}

// pack a value
std::vector<uint8_t> packValue(Value *value, std::map<Value *, int> *value_map)
{
    std::vector<uint8_t> res;
    std::vector<uint8_t> packed;
    std::vector<uint8_t> packType = type_to_hex(value->getType());
    if (ConstantData *CD = dyn_cast<ConstantData>(value))
    {
        packed = pack_const_value(value);
    }
    else
    {
        // if value not in map
        if (value_map->find(value) == value_map->end())
        {
            // check value is not a GlobalVariable
            if (GlobalVariable *gv = dyn_cast<GlobalVariable>(value))
            {
                // is a GlobalVariable and not in value_map
                // put it into value_map
                insert_to_value_map(value_map, value, curr_data_offset);

// also put it into gv_value_map
                gv_value_map.insert(pair<GlobalVariable *, int>(gv, curr_data_offset));

int res_size = modDataLayout->getTypeAllocSize(gv->getType());
                curr_data_offset += res_size;
            }
            else
            {
                assert(value_map->find(value) != value_map->end());
            }
        }

packed = pack((*value_map)[value], POINTER_SIZE);
        // variableï¼Œpacktype->TypeID=0
        packType[1] = 0;
    }

res.insert(res.end(), packType.begin(), packType.end());
    res.insert(res.end(), packed.begin(), packed.end());

return res;
}
```

最終`alloca`指令會被轉譯成如下字節流，保存在`gv_code_seg`中。

同時看看VM解釋器是怎樣解析上述字節流的。

`get_byte_code()`會返回`gv_code_seg[ip++]`，但`alloca`的返回值固定是8字節的變量，因此`var_size`和`var_type`都沒有用。

`unpack_code()`會以小端形式從`gv_code_seg`讀取指定大小的值。`data_seg_addr`是運行時`gv_data_seg`的實際地址，最後那句代碼會把`data_seg_addr + area_offset`這個值保存到`data_seg_addr + var_offset`這個地址。

```cpp
#ifdef IS_INLINE_FUNC
    __inline__ __attribute__((always_inline))
#endif
void alloca_handler() {
    // size and type of pointer is useless
    uint8_t var_size = get_byte_code();
    uint8_t var_type = get_byte_code();

// get pointer var offset
    uint64_t var_offset = unpack_code(POINTER_SIZE);

// get alloca area offset
    uint64_t area_offset = unpack_code(POINTER_SIZE);

// store area virtual address to var
    // set_var(var_offset, POINTER_SIZE, data_seg_addr+area_offset);
    pack_store_addr(data_seg_addr+var_offset, data_seg_addr+area_offset, var_size);
}
```

`LoadInst`指令：( 例子 ⇒ `%val = load i32, i32* %ptr` )

- `return`：`LoadInst`的返回值。
- `PointerOperand`：`LoadInst`中第`0`個操作數，即某條`alloca`指令的返回值。

```cpp
else if (LoadInst *inst = dyn_cast<LoadInst>(ins))
{

// return
    int res_offset = curr_data_offset;
    insert_to_value_map(&value_map, inst, curr_data_offset);
    int res_size = modDataLayout->getTypeAllocSize(inst->getType());
    curr_data_offset += res_size;

std::vector<uint8_t> packed_res = GET_PACK_VALUE(inst);

// nglog: LoadInst指令的getPointerOperand()會返回「指針操作數」(即某個AllocaInst的返回值)
    // PointerOperand
    std::vector<uint8_t> packed_pointer_operand = GET_PACK_VALUE(inst->getPointerOperand());

std::vector<uint8_t> hex_code;
    ins_to_hex(hex_code, pack_op(LOAD_OP), packed_res, packed_pointer_operand);
    vm_code.insert(vm_code.end(), hex_code.begin(), hex_code.end());
}
```

`StoreInst`指令：( 例子 ⇒ **`store** i32 3, ptr %ptr` )

- `StoreInst`沒有返回值。
- `ValueOperand`和`PointerOperand`可從`StoreInst`的例子明顯看出。

```cpp
else if (StoreInst *inst = dyn_cast<StoreInst>(ins))
{

// ValueOperand
    std::vector<uint8_t> packed_value_operand = GET_PACK_VALUE(inst->getValueOperand());

// PointerOperand
    std::vector<uint8_t> packed_pointer_operand = GET_PACK_VALUE(inst->getPointerOperand());

std::vector<uint8_t> hex_code;
    ins_to_hex(hex_code, pack_op(STORE_OP), packed_value_operand, packed_pointer_operand);
    vm_code.insert(vm_code.end(), hex_code.begin(), hex_code.end());

}
```

`GetElementPtrInst`指令：( 例子 ⇒  `%elem_ptr = getelementptr i32, ptr %array_ptr, i32 2` )

- 收集了所有索引，但只會用只後一個索引。
- 分成`struct`和`array`兩種情況，前者要計算字段偏移，後者直接記錄索引值即可。

```cpp
else if (GetElementPtrInst *inst = dyn_cast<GetElementPtrInst>(ins))
{
    int res_offset = curr_data_offset;
    insert_to_value_map(&value_map, inst, curr_data_offset);
    int res_size = modDataLayout->getTypeAllocSize(inst->getType());
    curr_data_offset += res_size;

std::vector<uint8_t> packed_res = GET_PACK_VALUE(inst);

std::vector<uint8_t> packed_ptr = GET_PACK_VALUE(inst->getPointerOperand());

// get indices
    // but only consider last indice
    std::vector<Value *> indices;
    for (auto curr_idx = inst->idx_begin(); curr_idx != inst->idx_end(); curr_idx++)
    {
        indices.push_back(*curr_idx);
    }

// GEP type
    // {0, 0}: structure value is offset
    // {x, x}: array, value is offset
    Type *srcType = inst->getSourceElementType();
    std::vector<uint8_t> gep_type;
    std::vector<uint8_t> packed_value;
    if (dyn_cast<StructType>(srcType))
    {
        // is struct type
        StructType *st = dyn_cast<StructType>(srcType);
        gep_type = {0, 0};
        ConstantInt *CI = dyn_cast<ConstantInt>(indices[indices.size() - 1]); // last indice
        int element_idx = CI->getSExtValue();                                 // const value to int
        int curr_element_offset = 0;
        for (int i = 0; i < element_idx; i++)
        { // calc the offset between curr_element and struct_begin
            curr_element_offset += modDataLayout->getTypeAllocSize(st->getElementType(i));
        }

// Construct const-offset manually
        packed_value = {0, 0};
    std:
        vector<uint8_t> tmp = pack(curr_element_offset, POINTER_SIZE);
        packed_value.insert(packed_value.end(), tmp.begin(), tmp.end());
    }
    else
    {
        // is array type
        gep_type = type_to_hex(inst->getResultElementType());
        packed_value = GET_PACK_VALUE(indices[indices.size() - 1]);
    }

std::vector<uint8_t> hex_code;
    ins_to_hex(hex_code, pack_op(GEP_OP), gep_type, packed_res, packed_ptr, packed_value);
    vm_code.insert(vm_code.end(), hex_code.begin(), hex_code.end());

}
```

為什麼只指最後一個索引就可以？看一個實際例子。

```cpp
int test16(int arr[3][2]) {
    return arr[2][0];
}
```

在`-O0`優化下，上述代碼對應的llvm ir如下。

可以看到在取`arr[2][0]`時分成了2條`gep`指令，第1條gep指令返回`&arr[2]`。

而第2條`gep`指令有兩個索引，第1個0代表`&arr[2]`( 因為`<ty>`是`[2 x i32]` )，第2個0代表`&arr[2][0]`。

由此可見在`-O0`優化下會把多層的指針操作拆分到多條`gep`指令來執行，單條`gep`指令最多只有2個索引( 不確定是否有例外？)，只有最後那個索引才是「有用」的。

```llvm
; Function Attrs: mustprogress noinline nounwind optnone uwtable
define dso_local noundef i32 @_Z6test16PA2_i(ptr noundef %arr) #4 {
entry:
  %arr.addr = alloca ptr, align 8
  store ptr %arr, ptr %arr.addr, align 8
  %0 = load ptr, ptr %arr.addr, align 8
  %arrayidx = getelementptr inbounds [2 x i32], ptr %0, i64 2
  %arrayidx1 = getelementptr inbounds [2 x i32], ptr %arrayidx, i64 0, i64 0
  %1 = load i32, ptr %arrayidx1, align 4
  ret i32 %1
}

```

然後看看`-O1`優化，它把2條`gep`指令合併成1條，類型被修改為`i8`，索引只有1個`16`，相當於返回`((uint8_t*)arr + 16)`，它等價於`&arr[2][0]`。

```llvm
; Function Attrs: mustprogress nofree norecurse nosync nounwind willreturn memory(argmem: read) uwtable
define dso_local noundef i32 @_Z6test16PA2_i(ptr nocapture noundef readonly %arr) #7 {
entry:
  %arrayidx = getelementptr inbounds i8, ptr %arr, i64 16
  %0 = load i32, ptr %arrayidx, align 4, !tbaa !5
  ret i32 %0
}
```

`BranchInst`指令：( 例子 ⇒  `br i1 %cmp, label %if.then, label %if.end` )

- 分成有條件和無條件跳轉，`0`代表無條件，`1`代表有條件。
- 跳轉地址暫時置空( `vm_code`傳入`padding`來占位  )，跳轉信息先保存在`br_map`，在遍歷完整個函數後統一處理。

```cpp
else if (BranchInst *inst = dyn_cast<BranchInst>(ins))
{
    // Construct code_hex in here manually
    std::vector<uint8_t> hex_code;
    hex_code = pack_op(BR_OP);
    std::vector<uint8_t> padding = pack(0, POINTER_SIZE);

if (inst->isUnconditional())
    {
        hex_code.push_back(0);
        // errs() << vm_code.size()+2 << "\n";
        br_map.push_back(pair<int, BasicBlock *>(vm_code.size() + hex_code.size(), inst->getSuccessor(0))); // fill after traverse whole function
        hex_code.insert(hex_code.end(), padding.begin(), padding.end());
    }
    else
    {
        hex_code.push_back(1);
        // condition
        std::vector<uint8_t> pack_condition = packValue(inst->getCondition(), &value_map);
        hex_code.insert(hex_code.end(), pack_condition.begin(), pack_condition.end());

// errs() << vm_code.size()+2 << "\n";
        br_map.push_back(pair<int, BasicBlock *>(vm_code.size() + hex_code.size(), inst->getSuccessor(0)));
        hex_code.insert(hex_code.end(), padding.begin(), padding.end());
        // errs() << vm_code.size()+2+POINTER_SIZE << "\n";
        br_map.push_back(pair<int, BasicBlock *>(vm_code.size() + hex_code.size(), inst->getSuccessor(1)));
        hex_code.insert(hex_code.end(), padding.begin(), padding.end());
    }

vm_code.insert(vm_code.end(), hex_code.begin(), hex_code.end());

}
```

處理邏輯很簡單，就是根據`br_map`信息回填跳轉偏移( 相對於`gv_code_seg` )。

```cpp
// fill br map
for (auto it = br_map.rbegin(); it != br_map.rend(); it++)
{
    int code_pos = it->first;
    BasicBlock *target_bb = it->second;

    std::vector<uint8_t> bb_addr = pack(basicblock_map[target_bb], POINTER_SIZE);
    std::copy(bb_addr.begin(), bb_addr.end(), vm_code.begin() + code_pos);
}
```

`CallInst`指令：( 例子 ⇒ `call void @decryptString.2(ptr %9)` )

- 為每個call分配一個func id，用`callinst_map`記錄當前`CallInst`與func id的對應關係。

```cpp
else if (CallInst *inst = dyn_cast<CallInst>(ins))
{

// current function id
    long long curr_func_id = this->callinst_handler_curr_idx++;

std::vector<uint8_t> packed_funcid = pack(curr_func_id, POINTER_SIZE);

// check if this callsite return a void
    std::vector<uint8_t> packed_res;
    if (inst->getType() != Type::getVoidTy(this->Mod->getContext()))
    {
        // return a value
        int res_offset = curr_data_offset;
        insert_to_value_map(&value_map, inst, curr_data_offset);
        int res_size = modDataLayout->getTypeAllocSize(inst->getType());
        curr_data_offset += res_size;

packed_res = GET_PACK_VALUE(inst);
    }

// construct hex code
    std::vector<uint8_t> hex_code;
    ins_to_hex(hex_code, pack_op(Call_OP), packed_funcid);

    vm_code.insert(vm_code.end(), hex_code.begin(), hex_code.end());

// handle_callinst(inst, curr_func_id);
    callinst_map.insert(std::pair<CallInst *, long long>(inst, curr_func_id));
}
```

之後( 所有指令完成譯碼後 )會調用`handle_callinst()`來專門處理`CallInst`。

```cpp
for (auto p : callinst_map)
{
    handle_callinst(p.first, p.second);
}
```

### 2.4 處理函數調用 ( `handle_callinst` )

`handle_callinst()`就是在不斷完善`new_call_handler()`，最後`new_call_handler`會替換模板中的`call_handler()`。

首先處理`CallInst`指令的參數，分兩種情況：

1. 若參數是常量，則直接保存到`target_func_args`。
2. 否則要從`value_map`獲取參數的`data_off` → 然後構建`gep`指令指向該參數 → 類型轉換 → 構建IR指令讀取成`Value*` → 保存到`target_func_args` 。

```cpp
// nglog: 指向new_call_handler的待插入點
IRBuilder<> IRBcon(this->callinst_handler_conBBL);

unsigned curroffset = value_map[currarg];

// nglog: 類型轉換 -> 構建IR指令加載參數值 -> 保存在target_func_args
    // construct load
    ConstantInt *Zero = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), 0);
    Value *offset_value = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), curroffset);
    Value *gepinst = IRBcon.CreateGEP(gv_data_seg, {Zero, offset_value}, "");

// convert gep from i8* to value->getType() *
    PointerType *target_ptr_type = PointerType::get(currarg->getType(), cast<PointerType>(gepinst->getType())->getAddressSpace());
    Value *ptr = IRBcon.CreatePointerCast(gepinst, target_ptr_type);

// load from gv_data_seg
    Value *arg = IRBcon.CreateLoad(ptr);

target_func_args.push_back(arg);
}
```

然後創建了一個新的`BasicBlock`來構建`CallInst`指令，`CallInst`指令可分成直接調用和間接調用。

```cpp
// nglog: 創建一個新的BB來構建CallInst
// secondly, we create a new basic block to construct callinst
BasicBlock *callFunction = BasicBlock::Create(Mod->getContext(), "callFunction_" + to_string(this->callinst_handler_curr_idx), this->callinst_handler);
IRBuilder<> IRBcallFunction(callFunction);

Value *resultValue;

if (!inst->isIndirectCall())
{
    // direct call
    Function *callee = inst->getCalledFunction();
    // call replace function
    resultValue = IRBcallFunction.CreateCall(callee->getFunctionType(), callee,
                                             ArrayRef<Value *>(target_func_args));
}
else
{
    // indirect call

// nglog: getCalledValue() 返回call指令調用的東西 (並非間接調用特有)
    // 1. %call = call i32 @foo(i32 %arg)               (就是 @foo)
    // 2. %fp = load i32 (i32)*, i32 (i32)** %fp_ptr
    //      %call = call i32 %fp(i32 %arg)              (就是%fp)
    Value *called_value = inst->getCalledValue();
    unsigned called_value_offset = value_map[called_value];

// load value from gv_data_seg
    ConstantInt *Zero = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), 0);
    Value *offset_value = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), called_value_offset);
    Value *gepinst = IRBcallFunction.CreateGEP(gv_data_seg, {Zero, offset_value}, "");

// convert gep from i8* to value->getType() *
    PointerType *target_ptr_type = PointerType::get(called_value->getType(), cast<PointerType>(gepinst->getType())->getAddressSpace());
    Value *ptr = IRBcallFunction.CreatePointerCast(gepinst, target_ptr_type);

// load from gv_data_seg
    Value *value = IRBcallFunction.CreateLoad(ptr);

// indirect call
    resultValue = IRBcallFunction.CreateCall(value, ArrayRef<Value *>(target_func_args));
}
```

返回值不為void時，需要構建ir指令把返回值保存到`gv_data_seg`指定位置。

```cpp
// if return not void, store it to gv_data_seg
if (inst->getType() != Type::getVoidTy(this->Mod->getContext()))
{
    unsigned result_value_offset = value_map[inst];

// load value from gv_data_seg
    ConstantInt *Zero = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), 0);
    Value *offset_value = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), result_value_offset);
    Value *gepinst = IRBcallFunction.CreateGEP(gv_data_seg, {Zero, offset_value}, "");

// convert gep from i8* to value->getType() *
    PointerType *target_ptr_type = PointerType::get(resultValue->getType(), cast<PointerType>(gepinst->getType())->getAddressSpace());
    Value *ptr = IRBcallFunction.CreatePointerCast(gepinst, target_ptr_type);

// store
    IRBcallFunction.CreateStore(resultValue, ptr);
}

// Create Return
IRBcallFunction.CreateRetVoid();
```

最後的賦值是為了下一輪的`handle_callinst()`做準備。

```cpp
// compare and jmp
BasicBlock *falseconBBL = BasicBlock::Create(Mod->getContext(), "falseconBBL", this->callinst_handler);

// nglog: 構建類似switch結構來進行函數分發
Value *currfunc_id = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), curr_func_id);
Value *condition = IRBcon.CreateICmpEQ(this->targetfunc_id, currfunc_id);
IRBcon.CreateCondBr(condition, callFunction, falseconBBL);
this->callinst_handler_conBBL = falseconBBL;
```

最後一次`handle_callinst()`後，會調用`finish_callinst_handler()`，以保證函數的完整性。

```cpp
void GOVMTranslator::finish_callinst_handler()
{
    // default branch
    IRBuilder<> IRBcon(callinst_handler_conBBL);

// Create Return
    IRBcon.CreateRetVoid();
}
```

最終的`new_call_handler()`大概會是類似這樣的結構：

```cpp
void new_call_handler(uint64_t targetfunc_id) {
		uint64_t func_id = targetfunc_id;
		Arg0Type a0 = gv_data_seg[a];
		Arg1Type a1 = gv_data_seg[b];
		if (func_id == 0) {
				return func0(a0, a1);
		}
		// ...
		if (func_id == 1) {
				return func1();
		}

		// do noting....

}
```

### 2.5 剩餘部份

在`handle_callinst()`之前，還調用了`encrypt_vm_code()`和`construct_gv()`。

```cpp
encrypt_vm_code();

construct_gv();

// handle callinst
for (auto p : callinst_map)
{
    handle_callinst(p.first, p.second);
}
```

`encrypt_vm_code()`會以BB為單位加密`vm_code`。( 上面說到每個BB對應不同的`vm_code_seed`，被記錄在`vm_code_seed_map`中 )。

```cpp
void encrypt_vm_code()
{
    for (auto p : vm_code_seed_map)
    {
        uint32_t vm_code_seed = p.first;
        for (uint32_t addr = p.second.first; addr < p.second.second; addr++)
        {
            vm_code[addr] ^= (xorshift32(&vm_code_seed) & 0xFF);
        }
    }
}
```

`construct_gv()`用於構建ir全局變量，如通過`vm_code`構建`gv_code_seg`全局變量。

這裡構建的ir全局變量，是為了之後替換模板中對應的全局變量。

```cpp
void GOVMTranslator::construct_gv()
{
    // construct code global array from vm_code

// set Initializer for gv_code_seg
    ArrayRef<uint8_t> code_seg_arrayref(vm_code);
    Constant *code_seg_init = ConstantDataArray::get(Mod->getContext(), code_seg_arrayref);

ArrayType *code_seg_type = ArrayType::get(IntegerType::get(Mod->getContext(), 8), vm_code.size());
    // ArrayType * code_seg_type = ArrayType::get(IntegerType::get(Mod->getContext(), 8), VM_CODE_SEG_SIZE);
    // global
    gv_code_seg = new GlobalVariable(
        /*Module=*/*Mod,
        /*Type=*/code_seg_type,
        /*isConstant=*/true,
        /*Linkage=*/GlobalValue::InternalLinkage,
        /*Initializer=*/code_seg_init, // has initializer, specified
                                       // below
        /*Name=*/"gv_code_seg_" + F->getName());

// construct data global array
    std::vector<uint8_t> data_seg_vector(curr_data_offset);
    // std::vector<uint8_t> data_seg_vector(VM_DATA_SEG_SIZE);
    ArrayRef<uint8_t> data_seg_arrayref(data_seg_vector);
    Constant *data_seg_init = ConstantDataArray::get(Mod->getContext(), data_seg_arrayref);
    ArrayType *data_seg_type = ArrayType::get(IntegerType::get(Mod->getContext(), 8), curr_data_offset);
    // ArrayType * data_seg_type = ArrayType::get(IntegerType::get(Mod->getContext(), 8), VM_DATA_SEG_SIZE);
    // global
    gv_data_seg = new GlobalVariable(
        /*Module=*/*Mod,
        /*Type=*/data_seg_type,
        /*isConstant=*/false,
        /*Linkage=*/GlobalValue::InternalLinkage,
        /*Initializer=*/data_seg_init, // has initializer, specified
                                       // below
        /*Name=*/"gv_data_seg_" + F->getName());

// ip
    Constant *ip_initGV = ConstantInt::get(Type::getInt32Ty(Mod->getContext()), 0);
    ip = new GlobalVariable(*Mod, Type::getInt32Ty(Mod->getContext()),
                            false, GlobalValue::InternalLinkage,
                            ip_initGV, "ip_" + F->getName());

// data_seg_addr
    Constant *data_seg_addr_initGV = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), 0);
    data_seg_addr = new GlobalVariable(*Mod, Type::getInt64Ty(Mod->getContext()),
                                       false, GlobalValue::InternalLinkage,
                                       data_seg_addr_initGV, "data_seg_addr_" + F->getName());

// code_seg_addr
    Constant *code_seg_addr_initGV = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), 0);
    code_seg_addr = new GlobalVariable(*Mod, Type::getInt64Ty(Mod->getContext()),
                                       false, GlobalValue::InternalLinkage,
                                       code_seg_addr_initGV, "code_seg_addr_" + F->getName());
}
```

## 3. 建立VM執行環境

相關邏輯在`GOVMInterpreter::run()`中。

### 3.1 模板加載

調用了`llvm_parse_bitcode_from_string()`來加載模板。

```cpp
void GOVMInterpreter::run()
{

    Module *interpreter_module = llvm_parse_bitcode_from_string();
    assert(interpreter_module);
		// ...
}
```

`llvm_parse_bitcode_from_string()`實現如下，`binary_ir_length`是`.bc`字節碼的長度，`binary_ir_vector`是個string數組，每個元素都是`.bc`字節碼的字符串形式。

通過`parseIR()`來解析`.bc`字節碼，最後返回一個`Module*`。

```cpp
Module *llvm_parse_bitcode_from_string()
{
    binary_ir.resize(binary_ir_length);
    int binary_ir_idx = 0;
    for (auto s : binary_ir_vector)
    {
        for (int i = 0; i < s.size(); i++)
        {
            binary_ir[binary_ir_idx++] = s[i];
        }
    }

StringRef str_ref(binary_ir);
    MemoryBufferRef buf_ref = MemoryBufferRef(str_ref, str_ref);

SMDiagnostic Err;
    LLVMContext *LLVMCtx = &Mod->getContext();
    unique_ptr<Module> M = parseIR(buf_ref, Err, *LLVMCtx);
    return M.release();
}
```

### 3.2 模板修正

把模板中的一些全局變量替換為上面`construct_gv()`構建的那些全局變量( `opcode_xorshift32_state`和`vm_code_state`是在`GOVMInterpreter`的構造函數裡構建的 )。

把模板中的`call_handler()`替換為上面的`new_call_handler()`。

```cpp
// nglog: 把模板中的全局變量掉換為已經初始化好的全局變量
std::vector<std::string> gv_list = {"ip", "data_seg_addr", "code_seg_addr", "opcode_xorshift32_state", "vm_code_state"};
std::vector<GlobalVariable *> new_gv_list = {ip, data_seg_addr, code_seg_addr, opcode_xorshift32_state, vm_code_state};
for (unsigned i = 0; i < gv_list.size(); i++)
{
    errs() << "[*] Replacing GlobalVariable: " << *new_gv_list[i] << "\n";
    GlobalVariable *old_gv = interpreter_module->getGlobalVariable(gv_list[i]);
    // GlobalVariable *new_gv = Mod->getGlobalVariable(name);
    GlobalVariable *new_gv = new_gv_list[i];

errs() << "old_gv->getType(): " << *old_gv->getType() << "\n";
    errs() << "new_gv->getType(): " << *new_gv->getType() << "\n";

old_gv->replaceAllUsesWith(new_gv);
}

// nglog: 模板中的call_handler是個空函數, 這裡替換為實現好的
Function *old_func = interpreter_module->getFunction("call_handler");
errs() << "[*] Replacing function: " << old_func->getName().str() << "\n";
old_func->replaceAllUsesWith(callinst_handler);
```

然後clone模板中的`vm_interpreter()`到當前Module，並重命名成`vm_interpreter_<func_name>`來防止命名沖突。

然後將所有`vm_interpreter()`調用改為`vm_interpreter_<func_name>()`。

注：「模板」中其餘函數若不聲明為inline，則同樣需要進行上述處理。

```cpp
// clone functions
for (auto Func = interpreter_module->begin(); Func != interpreter_module->end(); ++Func)
{

Function *fun = &*Func;

// nglog: 在定義了IS_INLINE_FUNC宏時, 這裡僅是在判斷"vm_interpreter"函數
    // 因為其他handler函數被聲明為inline, 不會有名字沖突的問題?
    if (is_interpreter_function(fun))
    {
        // nglog: 把模板裡的vm_interpreter()插入到當前Module
        Constant *tmp = Mod->getOrInsertFunction(fun->getName().str(), fun->getFunctionType());
        Function *NewF = cast<Function>(tmp);
        NewF->setLinkage(llvm::GlobalValue::LinkageTypes::InternalLinkage);

// nglog: 這步對於vm_interpreter()或許不是必要的, 因為該函數沒有參數
        // setup VMap
        ValueToValueMapTy VMap;
        SmallVector<ReturnInst *, 8> returns;

Function::arg_iterator DestI = NewF->arg_begin();

for (const Argument &I : fun->args())
            if (VMap.count(&I) == 0)
            {                                // Is this argument preserved?
                DestI->setName(I.getName()); // Copy the name over...
                VMap[&I] = &*DestI++;        // Add mapping to VMap
            }

CloneFunctionInto(NewF, fun, VMap, true, returns);

        // nglog: 每個被vmp的函數都會對應一個vm_interpreter函數
        // 因此會存在多個vm_interpreter(), 重命名成vm_interpreter_<func_name>來防止沖突
        // set a new name
        NewF->setName(fun->getName() + "_" + F->getName());

errs() << "[*] Function: " << fun->getName().str() << " Clone finished!\n";

// collect all references
        std::vector<CallInst *> F_users;
        for (User *U : fun->users())
        {
            if (CallInst *CI = dyn_cast<CallInst>(U))
            {
                F_users.push_back(CI);
            }
        }

// replace references
        for (CallInst *CI : F_users)
        {
            errs() << "[*] Replacing references: " << *CI << "\n";
            CI->setCalledFunction(NewF);
        }
    }
}
```

最後把所有無調用的函數刪掉。

`govm_interpreter`保存了上面clone出來的`vm_interpreter_<func_name>`函數。

```cpp
// remove all function of interpreter_module
while (true)
{
    bool flag = true;
    for (auto Func = interpreter_module->begin(), Funcend = interpreter_module->end(); Func != Funcend; ++Func)
    {

Function *fun = dyn_cast<Function>(&*Func);

if (fun->use_empty())
        {
            errs() << "[*] Removing function: " << fun->getName().str() << "\n";
            flag = false;
            fun->eraseFromParent();
            break;
        }
    }
    if (flag)
        break;
}

govm_interpreter = Mod->getFunction("vm_interpreter_" + F->getName().str());
```

## 4. 原函數替換

相關邏輯在`GOVMModifier::run()`中。

首先清空原函數體，創建`body_bbl`和`ret_bbl`。

```cpp
// remove old function body
llvm::GlobalValue::LinkageTypes linkagetype = F->getLinkage();
F->deleteBody();
F->setLinkage(linkagetype);

// create new basicblock
BasicBlock *ret_bbl = BasicBlock::Create(this->Mod->getContext(), "ret", F);
BasicBlock *body_bbl = BasicBlock::Create(this->Mod->getContext(), "body", F, ret_bbl);
IRBuilder<> irbuilder(body_bbl);
```

將原函數參數保存在`args_map`。

```cpp
// collect all callinst args
std::vector<pair<Value *, int>> args_map;
int arg_offset = 0;
// if return not void
if (!F->getReturnType()->isVoidTy())
{
    arg_offset += modDataLayout->getTypeAllocSize(F->getReturnType());
}

for (auto arg = F->arg_begin(); arg != F->arg_end(); arg++)
{
    Value *tmparg = &*arg;

Value *paramPtr = irbuilder.CreateAlloca(tmparg->getType());
    irbuilder.CreateStore(tmparg, paramPtr);
    Value *currvalue = irbuilder.CreateLoad(paramPtr);

// insert to args_map
    args_map.push_back(pair<Value *, int>(currvalue, arg_offset));
    arg_offset += modDataLayout->getTypeAllocSize(tmparg->getType());

}
```

然後遍歷`gv_value_map`，構建ir指令，把原函數所用到的全局變量保存到`gv_data_seg`中。

**具體是把「編譯期才能確定的全局變量地址」複製到VM的data segment中，讓解釋器在執行期也能靠offset拿到對應的全局變量指針。**

```cpp
for (auto p : *gv_value_map)
{
    GlobalVariable *gv = p.first;
    int offset = p.second;

errs() << "[*] storing GlobalVariable: " << *gv << "\t" << offset << "\n";

// convert pointer to int64
    Value *gv_addr_int = irbuilder.CreatePtrToInt(gv, Type::getInt64Ty(Mod->getContext()));

// create gep: data_seg + offset
    ConstantInt *Zero = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), 0);
    Value *offset_value = ConstantInt::get(Type::getInt64Ty(Mod->getContext()), offset);
    Value *gepinst = irbuilder.CreateGEP(gv_data_seg, {Zero, offset_value}, "");

// convert gep i8* to i64*
    PointerType *target_ptr_type = PointerType::get(gv_addr_int->getType(), cast<PointerType>(gepinst->getType())->getAddressSpace());
    Value *ptr = irbuilder.CreatePointerCast(gepinst, target_ptr_type);

// store gv_addr_int to data_seg+offset
    irbuilder.CreateStore(gv_addr_int, ptr);
}
```

然後構建ir指令，將原函數參數保存到`gv_data_seg`。

```cpp
// store args to data_seg
for (auto p : args_map)
{
    Value *value = p.first;
    int offset = p.second;

errs() << "[*] storing value: " << *value << "\t" << offset << "\n";

// GEP get ptr point to offset
    ConstantInt *Zero = ConstantInt::get(Type::getInt64Ty(F->getContext()), 0);
    Value *const_curr_value_offset = ConstantInt::get(Type::getInt64Ty(F->getContext()), offset);
    Value *gepinst = irbuilder.CreateGEP(gv_data_seg, {Zero, const_curr_value_offset}, "");

// cast gep_ptr to value->type
    PointerType *target_ptr_type = PointerType::get(value->getType(), cast<PointerType>(gepinst->getType())->getAddressSpace());
    Value *ptr = irbuilder.CreatePointerCast(gepinst, target_ptr_type);

// store value to data_seg+offset
    irbuilder.CreateStore(value, ptr);
}
```

這裡與上面同理，都是把「編譯期才能確定的地址」轉成64bit數值，寫進`data_seg_addr`和`code_seg_addr`。

```cpp
// store gv_data_seg and gv_code_seg to data_seg_addr, code_seg_addr
Value *data_seg_ptr2int = irbuilder.CreatePtrToInt(gv_data_seg, Type::getInt64Ty(Mod->getContext()));
irbuilder.CreateStore(data_seg_ptr2int, data_seg_addr);
Value *code_seg_ptr2int = irbuilder.CreatePtrToInt(gv_code_seg, Type::getInt64Ty(Mod->getContext()));
irbuilder.CreateStore(code_seg_ptr2int, code_seg_addr);
```

模板中所有對`gv_data_seg`和`gv_code_seg`的操作都是通過`data_seg_addr`和`code_seg_addr`，它們分別代表`gv_data_seg`和`gv_code_seg`運行時的實際地址。

( 若僅通過`gv_data_seg + offset`的形式來讀/寫數據，在遇到指針操作時會有問題，後面會提到 )

```cpp
uint64_t
unpack_data(uint64_t offset, int size)
{
    uint64_t res = 0;

for (int i = 0; i < size; i++)
    {
        // must add (uint64_t), or overflow int32
        res |= (uint64_t)((uint8_t *)data_seg_addr)[offset++] << (8 * i);
    }

return res;
}
```

最後插入`govm_interpreter`的函數調用，並根據原函數是否有返回值做對應的處理。

注：返回值默認保存在`gv_data_seg[0]`的位置。

```cpp
CallInst *resultvalue = irbuilder.CreateCall(govm_interpreter);

if (!F->getReturnType()->isVoidTy())
{
    // unsigned return_value_size = modDataLayout->getTypeAllocSize(F->getReturnType());
    // load return value from data_seg

// GEP get ptr point to offset
    ConstantInt *Zero = ConstantInt::get(Type::getInt64Ty(F->getContext()), 0);
    // nglog: 在IR指令翻譯的開頭curr_data_offset預留的位置, 就是存放返回值
    Value *gepinst = irbuilder.CreateGEP(gv_data_seg, {Zero, Zero}, "");
    // cast gep_ptr to value->type
    PointerType *target_ptr_type = PointerType::get(F->getReturnType(), cast<PointerType>(gepinst->getType())->getAddressSpace());
    Value *ptr = irbuilder.CreatePointerCast(gepinst, target_ptr_type);
    // load return value
    Value *retval = irbuilder.CreateLoad(ptr);

ReturnInst *inst_ret = ReturnInst::Create(this->Mod->getContext(), retval, ret_bbl);
}
else
{
    ReturnInst *inst_ret = ReturnInst::Create(this->Mod->getContext(), ret_bbl);
}

irbuilder.CreateBr(ret_bbl);
```

## 5. 一些問題

記錄一下我在嘗試把xVMP移值到LLVM 19時遇到的問題( 不一定是xVMP問題，也可以是我移植的問題 )。

1. clone解釋器函數

上述複製`vm_interpreter()`的做法在LLVM19已不可行，會報錯：

```cpp
Assertion `(NewFunc->getParent() == nullptr || NewFunc->getParent() == OldFunc->getParent()) && "Expected NewFunc to have the same parent, or no parent"' failed.
```

`CloneFunctionInto()`函數現在只允許`NewFunc`要麼與`OldFunc`具有相同的parent，要麼`NewFunc`沒有parent。

當時不太理解為什麼要clone `vm_interpreter()`，以為只是為了解決命名沖突的問題，因此嘗試只調用`setName()`來修改函數名字。

```cpp
FunctionCallee tmp = M->getOrInsertFunction(tempFunc.getName(), tempFunc.getFunctionType());
Function* newFunc = cast<Function>(tmp.getCallee());
newFunc->setLinkage(GlobalValue::LinkageTypes::InternalLinkage);
newFunc->setName(tempFunc.getName() + "_" + F->getName());
```

結果會報另一個錯：

```cpp
Global is external, but doesn't have external or weak linkage!
ptr @_Z7startVMv__Z3addii
LLVM ERROR: Broken module found, compilation aborted!
```

意思是：「這個全域符號（GlobalVariable / Function / GlobalAlias）**在語義上是外部可見的（external），但是卻沒有給它外部連結屬性（ExternalLinkage / WeakLinkage / ExternalWeakLinkage …），這種組合是非法的**」

雖然可以將Linkage改成`ExternalLinkage`來解決上面這個問題，但在之後會鏈接錯誤：

```cpp
/usr/bin/ld: /tmp/output-c589ca.o: in function `add(int, int)':
test.cpp:(.text+0x21): undefined reference to `_Z7startVMv__Z3addii'
/usr/bin/ld: /tmp/output-c589ca.o: in function `add2(int, int, int)':
test.cpp:(.text+0x6f): undefined reference to `_Z7startVMv__Z4add2iii'
clang++: error: linker command failed with exit code 1 (use -v to see invocation)
```

最終的解決方法是創建一個沒有parent的函數`NewFn`，用`Fn`來初始化`NewFn`，最後再clone並添加到當前Module中。

```cpp
// 將 SrcMod 中的 Fn 克隆到 DstMod，返回已掛在 DstMod 的新函數
Function* VMInterpreter::cloneFunctionAcrossModules(Function &Fn, Module &DstMod, Twine NewName) {
    // 1. 建一個「無所屬」的空函數
    FunctionType *FTy = Fn.getFunctionType();
    Function *NewFn = Function::Create(FTy, Fn.getLinkage(),
                                       Fn.getName(), /*Parent=*/nullptr);
    NewFn->copyAttributesFrom(&Fn);
    NewFn->setComdat(Fn.getComdat());
    NewFn->setVisibility(Fn.getVisibility());

NewFn->setName(NewName);

if (Fn.isDeclaration()) {
        // 只是聲明，直接插進目標模組即可
        DstMod.getFunctionList().push_back(NewFn);
        return NewFn;
    }

// 2. 填形參映射
    ValueToValueMapTy VMap;
    auto DI = NewFn->arg_begin();
    for (const Argument &AI : Fn.args()) {
        DI->setName(AI.getName());
        VMap[&AI] = &*DI++;
    }

// 3. 真正克隆本體（此時 NewFn 還沒 Parent，符合 assertion）
    SmallVector<ReturnInst*, 8> Returns;
    CloneFunctionInto(NewFn, &Fn, VMap,
                      CloneFunctionChangeType::LocalChangesOnly,
                      Returns);

// 4. 現在再掛到目標模組
    DstMod.getFunctionList().push_back(NewFn);
    return NewFn;
}
```

1. `alloca`指令的問題

xVMP中對`alloca`指令的轉譯部份如下，它是在`gv_data_seg`預留了一片位置來模擬其分配的棧空間。

```cpp
// nglog: 預留位置, 用於模擬AllocaInst分配的棧空間
// AllocaInst_alloca_area
int area_offset = curr_data_offset;
int alloca_size = modDataLayout->getTypeAllocSize(inst->getAllocatedType());
curr_data_offset += alloca_size;

// nglog: 構建AllocaInst的字節碼
std::vector<uint8_t> hex_code;
ins_to_hex(hex_code, pack_op(ALLOCA_OP), packed_res, pack(area_offset, POINTER_SIZE));
```

一開始沒有看仔細，以為它的解釋器在解釋`alloca`指令時，`<result>`是以`data_off`來保存的。

後來回頭再看才發現，它保存的是一個真實的地址( virtual address )，指向`data_seg_addr + area_offset`，而`data_seg_addr`就是`gv_data_seg`的基址。

```cpp
void alloca_handler()
{
    // size and type of pointer is useless
    uint8_t var_size = get_byte_code();
    uint8_t var_type = get_byte_code();

// get pointer var offset
    uint64_t var_offset = unpack_code(POINTER_SIZE);

// get alloca area offset
    uint64_t area_offset = unpack_code(POINTER_SIZE);

// store area virtual address to var
    // set_var(var_offset, POINTER_SIZE, data_seg_addr+area_offset);
    pack_store_addr(data_seg_addr + var_offset, data_seg_addr + area_offset, var_size);
}

```

假如只保存`area_offset`會有什麼問題？在不涉及指針操作時不會有太大問題。

而一旦遇到像`my_memcpy()`這樣操作指針的函數時，會出現有問題。

```cpp
void my_memcpy(int* a, int *b) {
    *a = *b;
}

__attribute((__annotate__(("ngvmp"))))
int test5() {
    int a = 0;
    int b = 10;
    my_memcpy(&a, &b);

    return a;
}
```

`test5()`函數未經vmp前的ir代碼如下：

```llvm
; Function Attrs: mustprogress noinline nounwind optnone uwtable
define dso_local noundef i32 @_Z5test5v() #4 {
entry:
  %a = alloca i32, align 4
  %b = alloca i32, align 4
  store i32 0, ptr %a, align 4
  store i32 10, ptr %b, align 4
  call void @_Z9my_memcpyPiS_(ptr noundef %a, ptr noundef %b)
  %0 = load i32, ptr %a, align 4
  ret i32 %0
}
```

而vmp後，`call`指令的handler如下。

![](upload/attach/202510/946537_HNV24DCK5AU4ZWJ.webp)

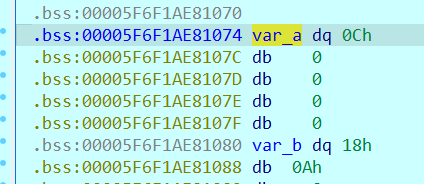

問題在於`var_a`和`var_b`的值是`alloca`指令預留的`data_off`。

而`my_memcpy()`中會把`var_a`和`var_b`視為指針進行相關操作，即把`0xC`視為地址，這顯然會導致報錯。

![](upload/attach/202510/946537_68ZGWJCS765A3QD.webp)

因此`alloca`的`<result>`必須被保存為一個真實的地址，這也是為什麼xVMP要把`gv_data_seg`轉換成地址後保存到`data_seg_addr`，後續的操作也是通過`data_seg_addr`來執行。

1. 間接函數調用問題

以下是一個llvm ir形式的間接函數調用。

根據xVMP的邏輯，在轉譯`store ptr @_Z15on_ace_detectedPKc, ptr %Func, align 8`時理應會把`@_Z15on_ace_detectedPKc`函數的實際地址保存到`%Func`。

```llvm
; Function Attrs: mustprogress noinline optnone uwtable
define dso_local void @_Z5test2v() #0 {
entry:
  %Func = alloca ptr, align 8
  store ptr @_Z15on_ace_detectedPKc, ptr %Func, align 8
  %0 = load ptr, ptr %Func, align 8
  call void %0(ptr noundef @.str.2)
  ret void
}
```

問題是`@_Z15on_ace_detectedPKc`的類型是`GlobalValue*`，而`packValue()`中沒有針對`GlobalValue*`的處理，因此最終的`gv_value_map`中也不會有`@_Z15on_ace_detectedPKc`。

注：`GlobalVariable`繼承自`GlobalValue`。

```cpp
// if value not in map
if (value_map->find(value) == value_map->end())
{
    // check value is not a GlobalVariable
    if (GlobalVariable *gv = dyn_cast<GlobalVariable>(value))
    {
        // is a GlobalVariable and not in value_map
        // put it into value_map
        insert_to_value_map(value_map, value, curr_data_offset);

// also put it into gv_value_map
        gv_value_map.insert(pair<GlobalVariable *, int>(gv, curr_data_offset));

int res_size = modDataLayout->getTypeAllocSize(gv->getType());
        curr_data_offset += res_size;
    }
    else
    {
        assert(value_map->find(value) != value_map->end());
    }
}
```

這會繼而導致之後在遍歷`gv_value_map`時忽略了對`@_Z15on_ace_detectedPKc`的處理( 這裡的處理指：獲取實際地址 → 寫到`gv_data_seg` )。

```cpp
for (auto p : *gv_value_map)
{
    GlobalVariable *gv = p.first;
    int offset = p.second;

errs() << "[*] storing GlobalVariable: " << *gv << "\t" << offset << "\n";

// convert pointer to int64
    Value *gv_addr_int = irbuilder.CreatePtrToInt(gv, Type::getInt64Ty(Mod->getContext()));

// store gv_addr_int to data_seg+offset
    irbuilder.CreateStore(gv_addr_int, ptr);
}
```

最終vm在執行時，會調用一個空地址，導致段錯誤。

1. 遺留的全局變量

`call`指令的參數有可能是全局變量，但xVMP在處理時似乎忽略了這點。

```cpp
void GOVMTranslator::handle_callinst(CallInst *inst, long long curr_func_id)
{
    // nglog: 指向new_call_handler的待插入點
    IRBuilder<> IRBcon(this->callinst_handler_conBBL);

// firstly, we need to unpack function args
    std::vector<Value *> target_func_args;
    for (unsigned idx = 0; idx < inst->getNumArgOperands(); idx++)
    {
        Value *currarg = inst->getArgOperand(idx);

        // nglog: 常量直接保存在target_func_args
        // if value is a constant, use it directly
        if (ConstantData *CD = dyn_cast<ConstantData>(currarg))
        {
            target_func_args.push_back(currarg);
            continue;
        }
				// 假如currarg是全局變量, 則它不會在value_map中, 繼而這裡取的curroffset是錯的
        unsigned curroffset = value_map[currarg];
        // ...
}
```

除此之外，xVMP並不支援`phi`、`select`、`switch`、`extractvalue`、`insertvalue`等指令，不過這些指令適配起來也相對簡單。

但`invoke`指令似乎無法處理？這使得代碼中一旦有`std`相關的邏輯就會無法被vmp。

( 各位靚仔如有處理`invoke`指令的思路還請不吝賜教！！！ )

## 6. 測試

樣例：<mark class="encrypted">b25K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6v1L8$3&6S2N6r3S2S2L8W2y4S2L8s2N6S2L8W2)9J5c8W2c8A6k6%4u0W2M7%4y4Q4y4h3k6H3M7X3!0@1k6h3y4@1K9h3!0F1i4K6u0r3j5X3I4G2j5W2)9J5c8X3#2S2M7%4c8W2M7W2)9J5c8Y4y4S2L8i4m8D9k6i4y4Q4x3V1k6K6j5h3#2H3L8r3f1I4x3q4)9J5k6h3x3`.</mark>
( 如有其他更複雜的樣例也歡迎提供給我！ )

vmp後的效果大致如下。

![](upload/attach/202510/946537_NA4MPJ6S9YNKWHQ.webp)

配合控制流平坦化，可達到以下效果。

![](upload/attach/202510/946537_KMRC66WCHR6NDAS.webp)

登录后可查看完整内容

冰与火的战歌：Windows内核攻防实战高级班！从零到实战，融合AI与Windows内核攻防全技术栈，打造具备自动化能力的内核开发高手。

#基础知识 #虚拟化

最新回复 (24)
Imxz 雪币： 110 活跃值： (9571) 能力值： ( LV2，RANK：10 ) 在线值：发帖 6 回帖 775 粉丝 9 关注私信	Imxz 2 楼求求大佬收了神通吧 2025-10-16 09:56 0
TkBinary 雪币： 7307 活跃值： (13379) 能力值： (RANK：385 ) 在线值：发帖 26 回帖 533 粉丝 250 关注私信	TkBinary 5 3 楼求求大佬收了神通吧 2025-10-16 10:08 0
mb_hzfcelhs 雪币： 1847 活跃值： (3438) 能力值： ( LV2，RANK：10 ) 在线值：发帖 2 回帖 44 粉丝 1 关注私信	mb_hzfcelhs 4 楼人和人的脑子怎么差别这么大 2025-10-16 10:16 0
逆天而行雪币： 4725 活跃值： (7322) 能力值： ( LV6，RANK：90 ) 在线值：发帖 12 回帖 124 粉丝 247 关注私信	逆天而行 1 5 楼原来你去闭关了 2025-10-16 12:55 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 6 楼 Imxz 求求大佬收了神通吧這算什麼神通 2025-10-16 13:37 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 7 楼逆天而行原来你去闭关了多虧你的文章 2025-10-16 13:38 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 8 楼 TkBinary 求求大佬收了神通吧 2025-10-16 13:38 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 9 楼 mb_hzfcelhs 人和人的脑子怎么差别这么大你我皆是凡人, 何來差別 2025-10-16 13:41 1
TeddyBe4r 雪币： 5460 活跃值： (4059) 能力值： ( LV12，RANK：370 ) 在线值：发帖 18 回帖 37 粉丝 144 关注私信	TeddyBe4r 7 13 楼这个还是属于1代VMP基于ByteCode的，希望能通过LLVM写出语义等价的2代VMP把Handle 融入到每个虚拟函数中去，仅在函数内部执行相关的虚拟代码。 2025-10-19 18:09 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 14 楼 TeddyBe4r 这个还是属于1代VMP基于ByteCode的，希望能通过LLVM写出语义等价的2代VMP把Handle 融入到每个虚拟函数中去，仅在函数内部执行相关的虚拟代码。沒太理解你說的2代VMP, 有無一些實際的例子 2025-10-19 18:32 0
TeddyBe4r 雪币： 5460 活跃值： (4059) 能力值： ( LV12，RANK：370 ) 在线值：发帖 18 回帖 37 粉丝 144 关注私信	TeddyBe4r 7 15 楼 ngiokweng 沒太理解你說的2代VMP, 有無一些實際的例子[em_065] 虚拟代码和原代码完全融合，数据解析和指令分发都放进指令内部，字节码不定义指令，只有操作数和指令地址 2025-10-19 19:08 2
lichaolich 雪币： 30 活跃值： (3289) 能力值： ( LV2，RANK：10 ) 在线值：发帖 13 回帖 63 粉丝 77 关注私信	lichaolich 16 楼 TeddyBe4r 这个还是属于1代VMP基于ByteCode的，希望能通过LLVM写出语义等价的2代VMP把Handle 融入到每个虚拟函数中去，仅在函数内部执行相关的虚拟代码。好思路 2025-10-20 05:38 0
Very_good 雪币： 20 活跃值： (633) 能力值： ( LV2，RANK：10 ) 在线值：发帖 0 回帖 25 粉丝 1 关注私信	Very_good 17 楼感谢分享 2025-10-20 09:16 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 18 楼 TeddyBe4r 虚拟代码和原代码完全融合，数据解析和指令分发都放进指令内部，字节码不定义指令，只有操作数和指令地址感覺很難實現, 期待大佬之後出篇文章講解一下 2025-10-20 09:48 0
xxjj678 雪币： 4 能力值： ( LV1，RANK：0 ) 在线值：发帖 2 回帖 83 粉丝 1 关注私信	xxjj678 19 楼 666 2025-10-25 17:58 0
ShaShen4404 雪币： 469 活跃值： (670) 能力值： ( LV3，RANK：20 ) 在线值：发帖 8 回帖 32 粉丝 14 关注私信	ShaShen4404 20 楼太难了 mark一下 2025-10-26 00:04 0
mb_cizqyhuh 雪币： 2 能力值： ( LV1，RANK：0 ) 在线值：发帖 0 回帖 81 粉丝 1 关注私信	mb_cizqyhuh 21 楼很棒的实现思路！通过LLVM Pass将IR指令转译成自定义字节码再配合VM解释器的设计确实巧妙，为代码保护方案提供了有价值的参考‌。关于xVMP的技术架构细节，我整理了一份思维导图，欢迎大家一起探讨这个项目的技术亮点。 2025-11-3 16:42 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 22 楼 mb_cizqyhuh 很棒的实现思路！通过LLVM Pass将IR指令转译成自定义字节码再配合VM解释器的设计确实巧妙，为代码保护方案提供了有价值的参考‌。关于xVMP的技术架构细节，我整理了一份思维导图，欢迎大家一起探讨 ... 6 2025-11-3 18:05 0
New对象处雪币： 368 活跃值： (8175) 能力值： ( LV3，RANK：30 ) 在线值：发帖 6 回帖 183 粉丝 32 关注私信	New对象处 23 楼自己人难为自己人 2025-12-17 15:53 0
ngiokweng 雪币： 4125 活跃值： (8061) 能力值： ( LV12，RANK：280 ) 在线值：发帖 19 回帖 172 粉丝 301 关注私信	ngiokweng 5 24 楼 New对象处自己人难为自己人[em_056] 2025-12-18 09:31 0
mb_rrvlrvbk 雪币： 159 活跃值： (1962) 能力值： ( LV2，RANK：10 ) 在线值：发帖 0 回帖 12 粉丝 1 关注私信	mb_rrvlrvbk 25 楼 TeddyBe4r 虚拟代码和原代码完全融合，数据解析和指令分发都放进指令内部，字节码不定义指令，只有操作数和指令地址请问这个有相关的文章学习嘛，好像现在的tvm就是用这种方式，每个指令块读取操作数，然后每个指令块的结尾根据读取的数据解密地址来分发到其他的指令块 2026-1-5 16:41 0
	游客登录 \| 注册方可回帖回帖表情雪币赚取及消费高级回复
