# eBPF kprobe原理分析

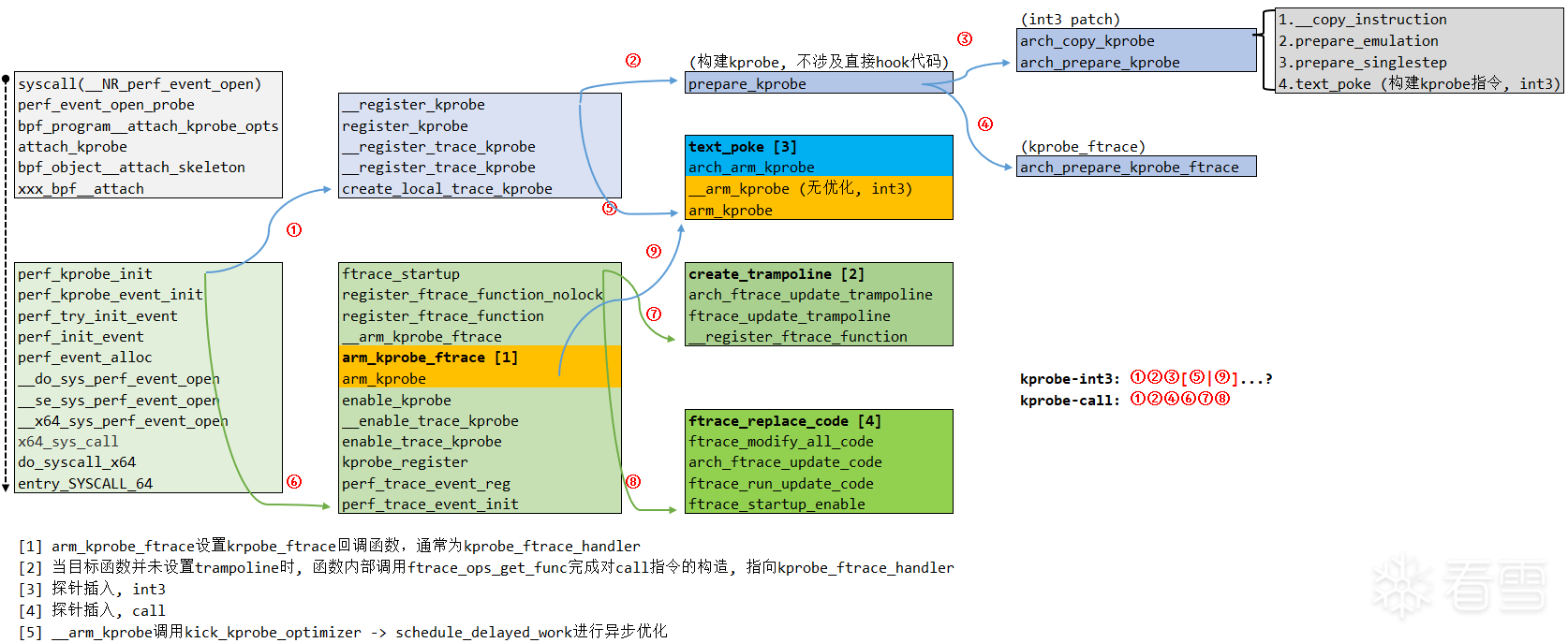

kprobe 从用户层到内核层的函数调用栈如下：
 ![图片描述](upload/attach/202510/832354_DYDZCVV5FHS2CW7.webp)
请注意，当前测试的 kprobe 用例默认使用了 kprobe_ftrace，关于 kprobe-int3部分的执行流分析可能存在疏漏或错误之处，欢迎大牛指正！
测试系统版本为 Ubuntu 6.8 内核。

# user:attach
执行 kprobe.attach 时，用户层函数栈如下：
> xxx_bpf__attach -> bpf_object\_\_attach_skeleton -> attach_kprobe -> **bpf_program\_\_attach_kprobe_opts** ->
> 1. perf_event_open_probe(创建 perf event) -> syscall(__NR_perf_event_open)
2. bpf_program__attach_perf_event_opts(创建 BPF link，使用 BPF_LINK_CREATE 将 eBPF 程序与 perf event 关联) -> kernel_supports -> probe_perf_link -> bpf_link_create

# kernel::attach
执行 kprobe.attach 时，int3 类型的 kprobe 内核函数栈如下：
> entry_SYSCALL_64 -> do_syscall_x64 -> x64_sys_call -> \_\_x64_sys_perf_event_open -> \_\_se_sys_perf_event_open -> \_\_do_sys_perf_event_open -> perf_event_alloc -> perf_init_event -> perf_try_init_event -> perf_kprobe_event_init -> **perf_kprobe_init** -> create_local_trace_kprobe -> \_\_register_trace_kprobe -> \_\_register_trace_kprobe -> **register_kprobe**

## __register_kprobe
传统的 int3 类型 kprobe 使用 `__register_kprobe` 函数进行探针注册(不涉及函数指令修改)：
1. `prepare_kprobe`：同时支持 ftrace 机制(kprobe_ftrace)和 int3 补丁。
    + arch_prepare_kprobe_ftrace：函数选择 ftrace-based kprobe 路径，只是做架构相关的初始化(清空 insn，禁用 boost)，不进行指令修改。利用 ftrace 的 fentry 机制，在函数入口处的 ftrace 桩代码（trampoline）上进行 hook。
    + arch_prepare_kprobe：get_insn_slot + arch_copy_kprobe，实现对目标函数指令复制到 kprobe.ainsn中。其中，arch_copy_kprobe函数内部调用
        + __copy_instruction：复制目标地址指令至 kprobe.ainsn 中；
        + prepare_emulation：依据目标地址 opcode 选择合适的模拟执行函数；
        + prepare_singlestep：选择返回指令是通过 int3/jmp?
        + text_poke：修改 kprobe。
2. arm_kprobe -> __arm_kprobe -> arch_arm_kprobe
    + text_poke：修改函数指令。
    + smp_text_poke_sync_each_cpu -> ... -> **smp_call_function_many_cond**：向所有在线 CPU 发送 **IPI（Inter-Processor Interrupt）**，实现函数 hook。

## ftrace_startup

执行 kprobe.attach 时，kprobe_ftrace 的内核函数栈如下：
> entry_SYSCALL_64 -> do_syscall_x64 -> x64_sys_call -> \_\_x64_sys_perf_event_open -> \_\_se_sys_perf_event_open -> \_\_do_sys_perf_event_open -> perf_event_alloc -> perf_init_event -> perf_try_init_event -> perf_kprobe_event_init -> **perf_kprobe_init** -> perf_trace_event_init -> perf_trace_event_reg -> kprobe_register -> enable_trace_kprobe -> \_\_enable_trace_kprobe -> enable_kprobe -> arm_kprobe -> arm_kprobe_ftrace -> __arm_kprobe_ftrace -> register_ftrace_function -> register_ftrace_function_nolock -> **ftrace_startup** -> ftrace_startup_enable -> ftrace_run_update_code -> arch_ftrace_update_code -> ftrace_modify_all_code -> ftrace_replace_code -> ...

函数 `ftrace_startup` 用于在运行时启动并注册一个 `ftrace_ops` 操作结构，从而开始对内核函数调用进行跟踪。
1. __register_ftrace_function → ftrace_update_trampoline → arch_ftrace_update_trampoline → create_trampoline：为 ops 生成或更新其专属的 **trampoline**（跳板代码）。
2. ftrace_startup_enable → ftrace_run_update_code → arch_ftrace_update_code → ftrace_modify_all_code → ftrace_replace_code：目标函数 patch

# ftrace-based kprobe 调试分析
测试例程的 .bpf.c 源码如下：
```c
#include "vmlinux.h"
#include <bpf/bpf_helpers.h>
#include <bpf/bpf_tracing.h>
#include <bpf/bpf_core_read.h>

char LICENSE[] SEC("license") = "Dual BSD/GPL";

SEC("kprobe/do_unlinkat")
int BPF_KPROBE(do_unlinkat, int dfd, struct filename *name)
{
	pid_t pid;
	const char *filename;

pid = bpf_get_current_pid_tgid() >> 32;
	filename = BPF_CORE_READ(name, name);
	bpf_printk("KPROBE ENTRY pid = %d, filename = %s\n", pid, filename);
	return 0;
}
```

## create_trampoline

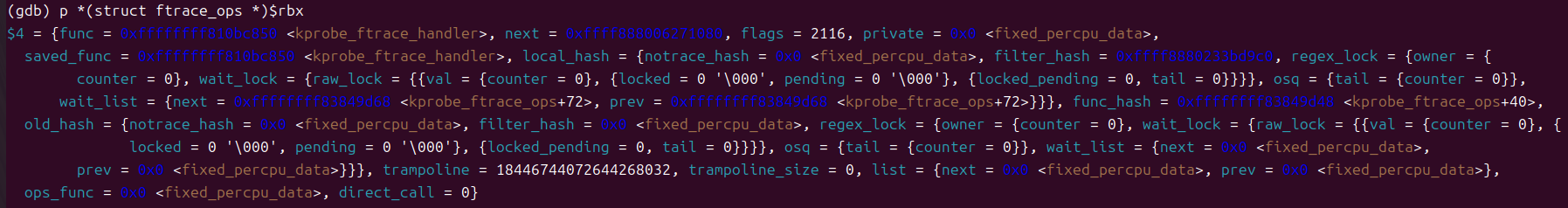

函数 `arch_ftrace_update_trampoline` 内部调用 `create_trampoline` 创建跳板函数，其返回地址为 0xffffffffc0811000。
> 当目标函数不存在 trampoline 时，直接返回；当存在 trampoline 时，需要重新计算 patch call 偏移并进行更新。

![图片描述](upload/attach/202510/832354_KYUDQCYUPDBZ6JZ.webp)
`ops->func = kprobe_ftrace_handler`，即跳板函数在执行完 context 保存后的跳转地址。

## __text_gen_insn
在函数 `__text_gen_insn` 源码如下，用于计算 kprobe_ftrace 目标函数 call 指令的相对跳转地址：
```c
// ftrace_call_replace -> text_gen_insn -> __text_gen_insn
static __always_inline
void __text_gen_insn(void *buf, u8 opcode, const void *addr, const void *dest, int size)
{
	union text_poke_insn *insn = buf;

BUG_ON(size < text_opcode_size(opcode));

/*
	 * Hide the addresses to avoid the compiler folding in constants when
	 * referencing code, these can mess up annotations like
	 * ANNOTATE_NOENDBR.
	 */
	OPTIMIZER_HIDE_VAR(insn);
	OPTIMIZER_HIDE_VAR(addr);
	OPTIMIZER_HIDE_VAR(dest);

insn->opcode = opcode;

if (size > 1) {
		insn->disp = (long)dest - (long)(addr + size);
		if (size == 2) {
			/*
			 * Ensure that for JMP8 the displacement
			 * actually fits the signed byte.
			 */
			BUG_ON((insn->disp >> 31) != (insn->disp >> 7));
		}
	}
}
```

## ftrace_replace_code

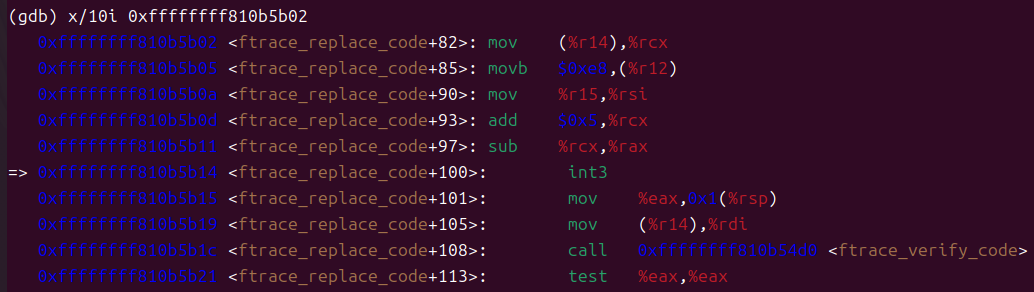

由于函数 `text_gen_insn/__text_gen_insn` 使用 inline 方法进行编译，内核中没有相关调试符号，因此选择在函数 `ftrace_replace_code` 中下断点。ftrace_replace_code 函数的关键汇编指令如下所示，涉及到 ftrace call 跳转地址的计算：
 ![图片描述](upload/attach/202510/832354_JAPA4USSF78GKV6.webp)
我选择在地址 `0xffffffff810b5b14`,可获取到 dest/addr 的线性地址。
*请注意，地址 0xffffffff810b5b14 处的 int3 指令为 gdb 下的断点，由于发生了死锁，并未正确还原出原始指令。这是由于 __register_kprobe 函数持有 text_mutex 和 cpus_read_lock。*

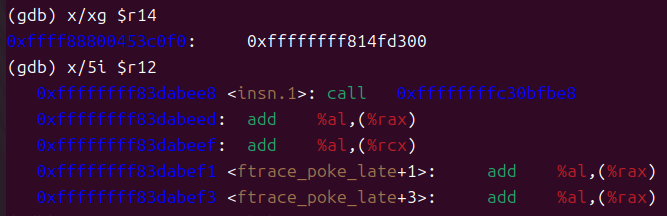

r12寄存器中存储的是 `insn->opcode`：
 ![图片描述](upload/attach/202510/832354_6GXQ3K8PYSR8B52.webp)

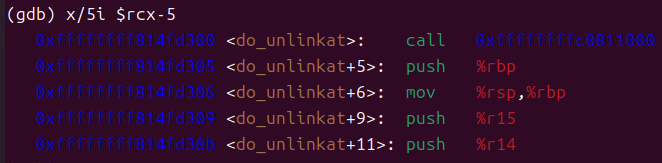

addr 指向 `do_unlinkat` 函数的首地址，即 `.bpf.c` 程序所设置的 `SEC("kprobe/xxx")`。经过 ftrace fentry 机制，在函数入口处的 ftrace 桩代码（trampoline）上进行 hook。
 ![图片描述](upload/attach/202510/832354_XU3JMTRXEUXZSPU.webp)

`create_trampoline` 函数所生成的 trampoline 汇编指令如下，包含执行context 的保存和回调函数的调用实现执行流控制。
``` bash
0xffffffffc0811000:	pushf
0xffffffffc0811001:	push %rbp
0xffffffffc0811002:	push 0x18(%rsp)
0xffffffffc0811006:	push %rbp
0xffffffffc0811007:	mov %rsp,%rbp
0xffffffffc081100a:	push 0x20(%rsp)
0xffffffffc081100e:	push %rbp
0xffffffffc081100f:	mov %rsp,%rbp
0xffffffffc0811012:	sub $0xa8,%rsp
0xffffffffc0811019:	mov %rax,0x50(%rsp)
0xffffffffc081101e:	mov %rcx,0x58(%rsp)
0xffffffffc0811023:	mov %rdx,0x60(%rsp)
0xffffffffc0811028:	mov %rsi,0x68(%rsp)
0xffffffffc081102d:	mov %rdi,0x70(%rsp)
0xffffffffc0811032:	mov %r8,0x48(%rsp)
0xffffffffc0811037:	mov %r9,0x40(%rsp)
0xffffffffc081103c:	movq $0x0,0x78(%rsp)
...
0xffffffffc08110f2:	call 0xffffffff810bc850 <kprobe_ftrace_handler>
...
0xffffffffc0811146:	mov 0x20(%rsp),%rbp
0xffffffffc081114b:	mov 0x40(%rsp),%r9
0xffffffffc0811150:	mov 0x48(%rsp),%r8
0xffffffffc0811155:	mov 0x70(%rsp),%rdi
0xffffffffc081115a:	mov 0x68(%rsp),%rsi
0xffffffffc081115f:	mov 0x60(%rsp),%rdx
0xffffffffc0811164:	mov 0x58(%rsp),%rcx
0xffffffffc0811169:	mov 0x50(%rsp),%rax
0xffffffffc081116e:	add $0xd0,%rsp
0xffffffffc0811175:	popf
0xffffffffc0811176:	ret # 通过 ret 指令直接返回原始执行流继续执行
```

# int3-based kprobe 调试分析
测试例程的 .bpf.c 源码如下：
```c
...
SEC("kprobe/do_unlinkat+120")
...
```
相较于直接将 kprobe 设置在函数入口处(被优化为 ftrace-based kprobe)，当将 kprobe 设置在函数内部时，eBPF 将会使用基于 int3 类型的 kprobe。

## prepare_kprobe

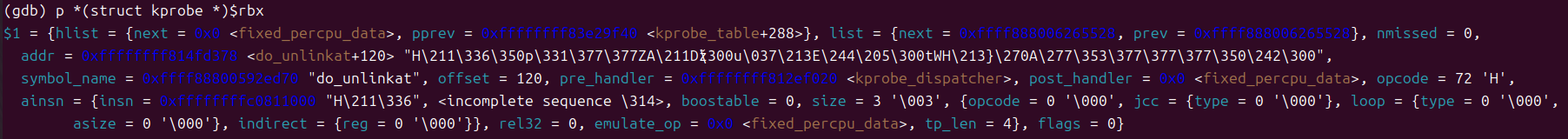

当执行完函数 `prepare_kprobe` 后，kprobe 获得了目标函数地址 addr/ainsn，opcode=0x48，tp_len=4。
 ![图片描述](upload/attach/202510/832354_MHD6VPYUVGTRDY8.webp)

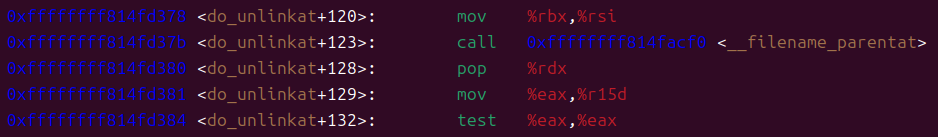

目标地址 `do_unlinkat+120` 的原始汇编指令为：
 ![图片描述](upload/attach/202510/832354_HSDNGK9RQGW6V5B.webp)
 ![图片描述](upload/attach/202510/832354_DYX2XT2ZHWFGBVX.webp)

kprobe.ainsn 中所记录的经过构造后的汇编指令为：
 ![图片描述](upload/attach/202510/832354_VN72SKW9VA38DNV.webp)
 ![图片描述](upload/attach/202510/832354_3AUS7AP9BZ9DDCA.webp)
其中，除了被原始的原始指令 `mov %rbx, %rsi` 外，新增了指令 `int3` 用于通过 #BP 返回原始执行流中。

## arm_kprobe

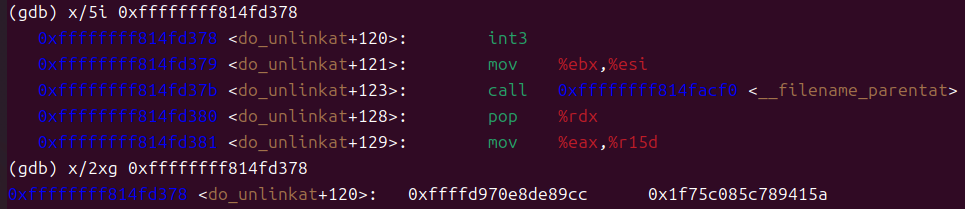

当执行完函数 `arm_kprobe` 后，目标地址指令被修改(只修改首地址的单字节为 0xcc)：
 ![图片描述](upload/attach/202510/832354_UBTJV3QJWCFAQQK.webp)
