详细分析MSVC中std::string对象内存布局

std::string的内存布局没有统一标准，由各个C++标准库的实现者决定。目前主流的实现有两种截然不同的策略：

libstdc++ (gcc)：写时复制（COW）
libc++ (clang)/MSVC：小字符串优化（SSO）

我们在此重点分析MSVC中std::string对象的内存布局。

MSVC 中 std::string 的短字符串优化 (SSO) 核心是：当字符串长度 ≤ 15 个字符（对于 char 类型）时，数据直接存储在 std::string 对象内部的栈上，从而避免了昂贵的堆内存分配。

STL源码分析

std::string的定义

我们跳转到std::string的定义处：

图片描述

我们看到的using string = basic_string<char, char_traits<char>, allocator<char>>;是 std::string 的类型别名定义，真正的实现细节都隐藏在 basic_string 这个模板类里。

basic_string

图片描述

basic_string 类本身只声明了一个数据成员 _Mypair，真正的状态存放在它内部的 _String_val 里：

图片描述

_Alty = _Rebind_alloc_t<_Alloc, _Elem>：把用户给的 _Alloc 重绑定到元素类型上的分配器。
_Scary_val = _String_val<...>：实际存放数据的地方。
_Compressed_pair 利用 EBCO（空基类优化）：当分配器是空类型（无状态，如 std::allocator）时，它不占任何字节，被压缩进 pair 里，因此不增加对象大小。

在C++中，空基类优化（Empty Base Optimization，简称EBO）是一项由C++标准允许、编译器执行的优化技术。它允许一个空的基类子对象在派生类中不占用任何内存空间。EBO的核心在于，C++标准不强制要求基类子对象也必须拥有独立的地址。这为编译器优化提供了空间。

_String_val

这是真正的容器：

图片描述

对于_Container_base，当 _ITERATOR_DEBUG_LEVEL != 0 时它含一个 _Container_proxy* _Myproxy（迭代器调试用的代理指针）；为 0 时是空基类，不占空间。

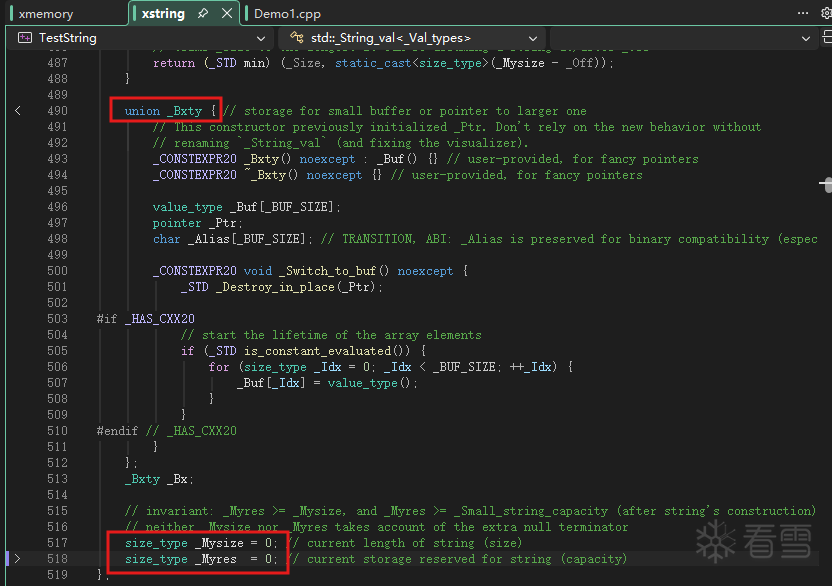

在_String_Val内部，有三个重要的成员：

图片描述

以伪代码进行说明：

template <class _Val_types>
class _String_val : public _Container_base {
    ...
    static constexpr size_type _BUF_SIZE = 16 / sizeof(value_type) < 1 ? 1 : 16 / sizeof(value_type);
    static constexpr size_type _Alloc_mask = ...;   // 堆分配容量向上取整的掩码 [0,15]
    static constexpr size_type _Small_string_capacity = _BUF_SIZE - 1;
    ...
    union _Bxty {
        _CONSTEXPR20 _Bxty() noexcept : _Buf() {}
        _CONSTEXPR20 ~_Bxty() noexcept {}

        value_type _Buf[_BUF_SIZE]; // SSO 小缓冲区
        pointer _Ptr;               // 指向堆缓冲的指针（大模式）
        char _Alias[_BUF_SIZE];     // TRANSITION, ABI 兼容保留

        void _Switch_to_buf() noexcept { ... }
    };
    _Bxty _Bx;

    size_type _Mysize = 0; // 当前长度（size），不含结尾 '\0'
    size_type _Myres  = 0; // 当前容量（capacity），不含结尾 '\0'
};

两种模式的判定

在_String_Val内部，有一个成员函数，用于判断使用SSO或者大模式：

图片描述

小模式（SSO）：_Myres == _Small_string_capacity（= _BUF_SIZE - 1），数据存在 _Bx._Buf 里，不分配堆内存。
大模式：_Myres > _Small_string_capacity，数据在 _Bx._Ptr 指向的堆缓冲里，实际分配 _Myres + 1 个元素（多出的是结尾 '\0'）。

对象大小

basic_string<char>                     // 用户看到的类
└─ _Compressed_pair<_Alty, _Scary_val> _Mypair;   // 唯一成员
   ├─ _Alty（分配器）                   // 被 EBCO 压掉，不占字节
   └─ _String_val<char 信息>            // 真正存状态的地方
      ├─ _Container_base（基类）        // 迭代器调试代理指针（可选）
      ├─ _Bxty _Bx                     // union：SSO 缓冲 / 堆指针
      ├─ _Mysize                       // size
      └─ _Myres                        // capacity

对 std::string（char，x64，_ITERATOR_DEBUG_LEVEL == 0）：

_Compressed_pair<_Alty, _String_val>   // allocator 被 EBCO 掉
└─ _String_val                         // 32 字节
   ├─ _Container_base                  // 空基类，0 字节
   ├─ _Bx  union                       // max(_Buf[16]=16, _Ptr=8) = 16 字节
   ├─ _Mysize                          // 8 字节
   └─ _Myres                           // 8 字节

即 sizeof(std::string) == 32（x64）/ 24（x86）；sizeof(std::wstring) 同样为 32/24（_BUF_SIZE = 16/sizeof(wchar_t) = 8，union 取 _Ptr 的 8 字节对齐后仍是 16 字节）。注意这是在Release编译选项下的大小，如果是Debug，会增加8/4(x64/x86)字节。_ITERATOR_DEBUG_LEVEL == 0就是Release模式下才有的。

示例程序

#include <string>
#include <iostream>

void test1()
{
    std::string str;

    std::cout << "sizeof std::string object: " << sizeof(str) << std::endl;

    str = "test string";

    std::cout << str << std::endl;
}

void test2()
{
    std::string str("This is a string longer than 16 bytes");

    std::cout << str << std::endl;
}

int main(int argc, char* argv[])
{
    test1();
    test2();

    return 0;
}

查看内存布局

这里以x64/Debug编译选项进行说明。

SSO模式

对于test1中的str，其长度小于16字节。它的地址是：

图片描述

接下来对其赋值“test string”，查看内存：

图片描述

红色部分共8字节，是指向迭代器调试代理（堆上分配），这个后面会再详细说说。
橙色部分共16字节，是SSO模式的缓冲区。
绿色部分共8字节，是当前字符串长度。
紫色部分共8字节，是当前缓冲区的长度。

大模式

在test2函数中，str中存储的字符串长度大于16字节，使用大模式保存。

str对象的地址是0x00000005E18FF998，初始化后：

图片描述

查看其中指向堆的地址（橙色部分）：

图片描述

Debug与Release对std::string对象内存布局的影响

前文稍微提到了一点Debug和Release的影响，这里再展开说说。

Debug/Release 的 _ITERATOR_DEBUG_LEVEL 来源（yvals.h）

// B1ii. _HAS_ITERATOR_DEBUGGING 默认值
#ifdef _DEBUG
#define _HAS_ITERATOR_DEBUGGING 1   // Debug 构建
#else
#define _HAS_ITERATOR_DEBUGGING 0   // Release 构建
#endif

// B3. 推导 _ITERATOR_DEBUG_LEVEL
#if _HAS_ITERATOR_DEBUGGING
#define _ITERATOR_DEBUG_LEVEL 2      // Debug → 2
#elif _SECURE_SCL
#define _ITERATOR_DEBUG_LEVEL 1
#else
#define _ITERATOR_DEBUG_LEVEL 0      // Release → 0
#endif

Debug 默认 IDL=2，Release 默认 IDL=0（_DEBUG 由 /MDd、/MTd 等定义）。

为什么 Debug 会变大（xstring + xutility）

xstring 里有两处直接证明：

template <class _Val_types>
class _String_val : public _Container_base { ... };   // 基类是 _Container_base

// 计算 memcpy 优化时跳过的基类字节数：
template <class _Ty>
constexpr size_t _Size_after_ebco_v = is_empty_v<_Ty> ? 0 : sizeof(_Ty);
static constexpr size_t _Memcpy_val_offset = _Size_after_ebco_v<_Container_base>;

_Container_base 在 _ITERATOR_DEBUG_LEVEL != 0 时不再是空基类，而含有一个指针成员：

// xutility / __msvc_iter_core.hpp 系列
#if _ITERATOR_DEBUG_LEVEL != 0
class _Container_base {
    _Container_proxy* _Myproxy = nullptr;  // 指向迭代器调试代理（堆上分配）
    ...
};
#else
class _Container_base {};                  // 空基类，被 EBCO 掉
#endif
