[原创]Windows Flutter加载app.so过程
-
发表于: 2026-8-3 21:28
-
Windows Flutter 是怎么加载 app.so 的？
从
wWinMain一路跟到Dart_LoadELF：为什么 Windows 上会出现一个「不像 Windows」的.so
遇到 Windows 版 Flutter 程序时，我一直有个疑问：
data\app.so 明明不是 PE，Windows 也不能 LoadLibrary 这种东西，它到底是怎么被加载进来的？
结论先说：
app.so本质是 ELF 壳子包着的 Dart AOT 快照- Windows 不会拿系统加载器去加载它
- Flutter / Dart 自己实现了一套 ELF Loader，用
CreateFileMapping/MapViewOfFile一类接口把文件映射进进程 - 映射完以后，再从里面抽出 VM / Isolate 的 snapshot 数据，交给 Dart VM 跑
下面按源码调用链，从 exe 入口一路跟到真正打开 app.so 的地方。
示例程序以常见 Flutter Windows runner 为准（文中用 Reqable.exe 作示意），源码主要来自 Flutter / Engine / Dart SDK 公开仓库。
0. 总体流程先看一眼
先把整条链路摊开，后面每一节都在填这个骨架：
wWinMain [YourApp.exe]
DartProject(L"data")
FlutterWindow::Create / OnCreate
│
▼
FlutterViewController(w, h, project) [client_wrapper，链进 exe]
│ new FlutterEngine(project)
│ FlutterDesktopEngineCreate(&props) ← IAT → flutter_windows.dll
│ FlutterDesktopViewControllerCreate
▼
flutter_windows.dll
FlutterProjectBundle(props) ← 相对路径 → 绝对路径
FlutterWindowsEngine::Run
│ LoadAotData()
│ FlutterEngineCreateAOTData(ElfPath = ...\data\app.so)
▼
CreateFileMapping / MapViewOfFile ← 按 ELF 映射，不是 LoadLibrary
│
▼
进程中出现 app.so 映射区，Dart AOT 开始跑
读这条链路时，抓住两个分界就够了：
- exe → dll：
FlutterDesktopEngineCreate开始，真正进flutter_windows.dll - 路径 → 内存：
FlutterEngineCreateAOTData→Dart_LoadELF，这里才真正「打开」app.so
1. 入口：wWinMain
模板源码：

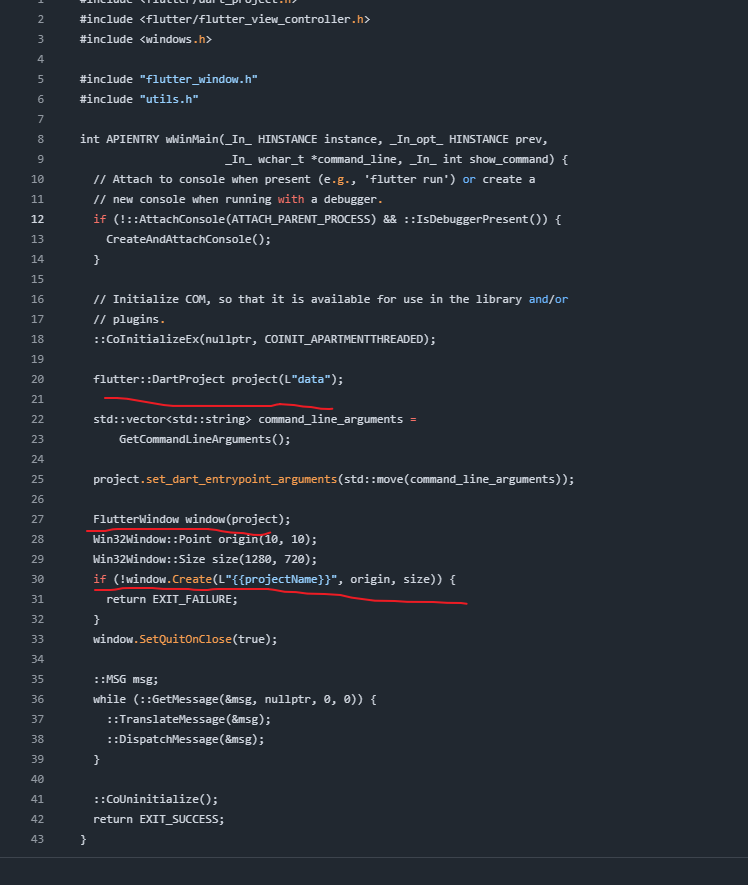

图 1 main.cpp：红线标出的三行，才是后续整条链路的起点
核心代码：
int APIENTRY wWinMain(_In_ HINSTANCE instance, _In_opt_ HINSTANCE prev,
_In_ wchar_t *command_line, _In_ int show_command) {
if (!::AttachConsole(ATTACH_PARENT_PROCESS) && ::IsDebuggerPresent()) {
CreateAndAttachConsole();
}
::CoInitializeEx(nullptr, COINIT_APARTMENTTHREADED);
flutter::DartProject project(L"data");
std::vector<std::string> command_line_arguments =
GetCommandLineArguments();
project.set_dart_entrypoint_arguments(std::move(command_line_arguments));
FlutterWindow window(project);
Win32Window::Point origin(10, 10);
Win32Window::Size size(1280, 720);
if (!window.Create(L"{{projectName}}", origin, size)) {
return EXIT_FAILURE;
}
window.SetQuitOnClose(true);
::MSG msg;
while (::GetMessage(&msg, nullptr, 0, 0)) {
::TranslateMessage(&msg);
::DispatchMessage(&msg);
}
::CoUninitialize();
return EXIT_SUCCESS;
}
真正要盯的是这三行：
flutter::DartProject project(L"data");
FlutterWindow window(project);
if (!window.Create(L"{{projectName}}", origin, size)) {
大白话：
- 告诉 Flutter：「资源目录就在 exe 旁边的
data」 - 把这个 project 塞进窗口对象
Create时才会真正拉起引擎、建视图、后面才会碰到app.so
前面那些 AttachConsole / CoInitializeEx / 消息循环，都是普通 Win32 壳子，跟 app.so 加载关系不大。
2. DartProject("data")：把三个关键文件路径拼出来
头文件：

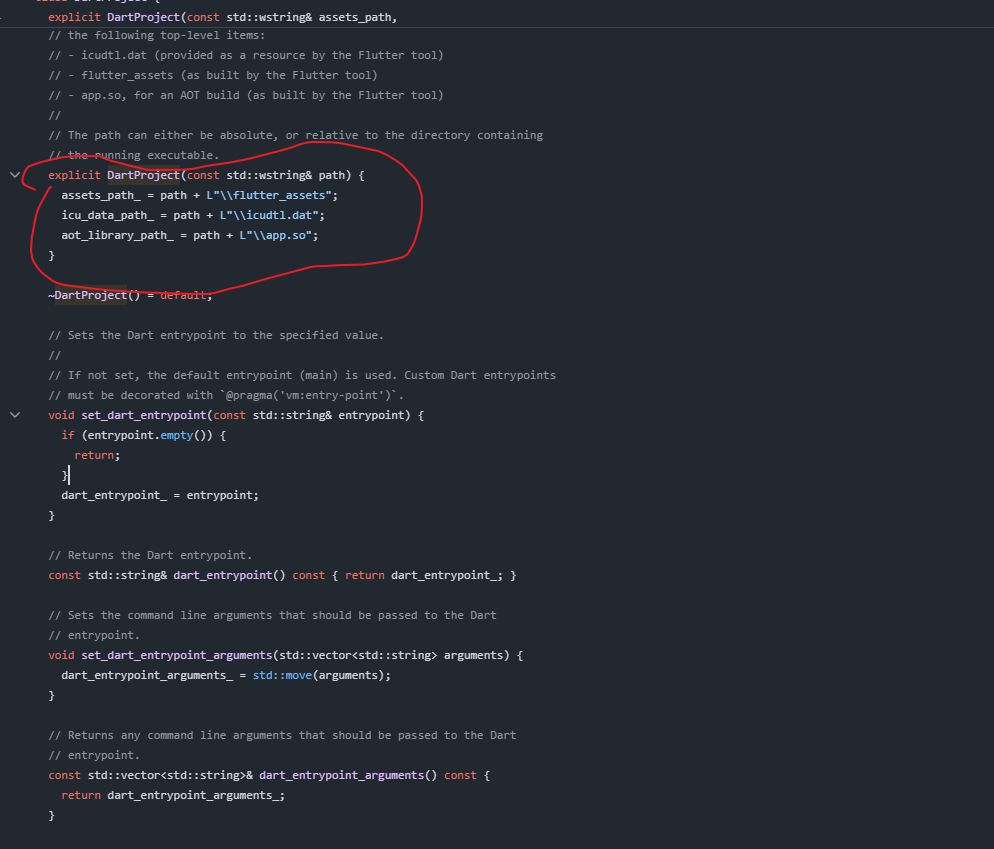

图 2 传入 "data" 后，直接拼出 flutter_assets / icudtl.dat / app.so
explicit DartProject(const std::wstring& path) {
assets_path_ = path + L"\\flutter_assets";
icu_data_path_ = path + L"\\icudtl.dat";
aot_library_path_ = path + L"\\app.so";
}
也就是说，传进去的 "data" 会立刻变成：
| 成员 | 相对路径 | 用途 |
|---|---|---|
assets_path_ |
data\flutter_assets |
资源、字体、AssetManifest 等 |
icu_data_path_ |
data\icudtl.dat |
ICU 数据，国际化 / 文本相关 |
aot_library_path_ |
data\app.so |
Dart AOT 快照本体 |
注意：这里还只是「相对路径字符串」，还没映射文件，更没有进 Dart VM。
后面 FlutterProjectBundle 才会拿 exe 所在目录，把它们补成绝对路径。
3. window.Create → FlutterWindow::OnCreate
模板源码：

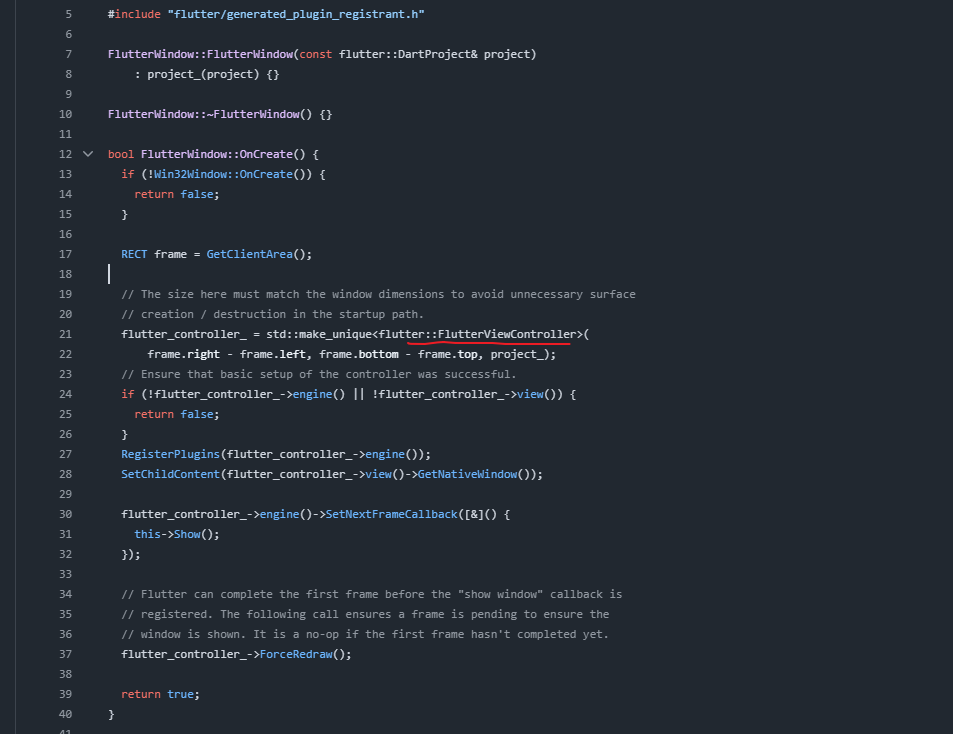

图 3 窗口创建成功后，马上 new 一个 FlutterViewController
bool FlutterWindow::OnCreate() {
if (!Win32Window::OnCreate()) {
return false;
}
RECT frame = GetClientArea();
flutter_controller_ = std::make_unique<flutter::FlutterViewController>(
frame.right - frame.left, frame.bottom - frame.top, project_);
if (!flutter_controller_->engine() || !flutter_controller_->view()) {
return false;
}
RegisterPlugins(flutter_controller_->engine());
SetChildContent(flutter_controller_->view()->GetNativeWindow());
flutter_controller_->engine()->SetNextFrameCallback([&]() {
this->Show();
});
flutter_controller_->ForceRedraw();
return true;
}
这里的关键动作只有一句：
flutter_controller_ = std::make_unique<flutter::FlutterViewController>(...);
窗口本身不负责加载 app.so。
它只是在 OnCreate 时把 project_ 交给 FlutterViewController，后面的引擎初始化、Run、加载 AOT，都从这里开始往下掉。
4. FlutterViewController：创建 Engine，再创建 View
源码：

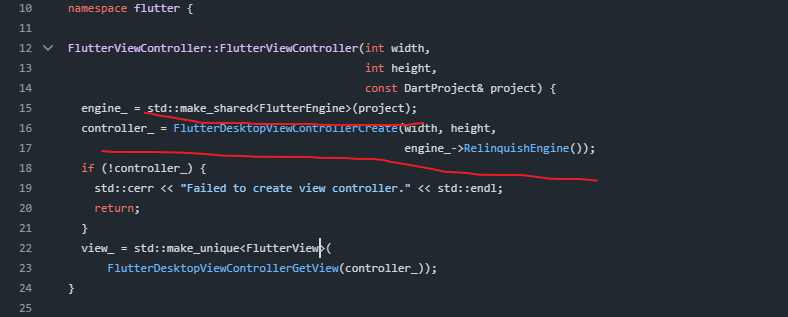

图 4 先 FlutterEngine(project)，再 FlutterDesktopViewControllerCreate
FlutterViewController::FlutterViewController(int width,
int height,
const DartProject& project) {
engine_ = std::make_shared<FlutterEngine>(project);
controller_ = FlutterDesktopViewControllerCreate(width, height,
engine_->RelinquishEngine());
if (!controller_) {
std::cerr << "Failed to create view controller." << std::endl;
return;
}
view_ = std::make_unique<FlutterView>(
FlutterDesktopViewControllerGetView(controller_));
}
顺序很重要：
- 先造 Engine：把
assets / icu / app.so路径塞进引擎属性 - 再造 ViewController：把引擎和窗口视图绑在一起，并在合适时机
Run()
可以把它理解成：
- Engine = 脑子（Dart VM + AOT）
- View = 脸（HWND / 渲染表面）
- ViewController = 把脑子和脸接起来的中间层
5. FlutterEngine：组装属性，准备跨进 dll
源码：

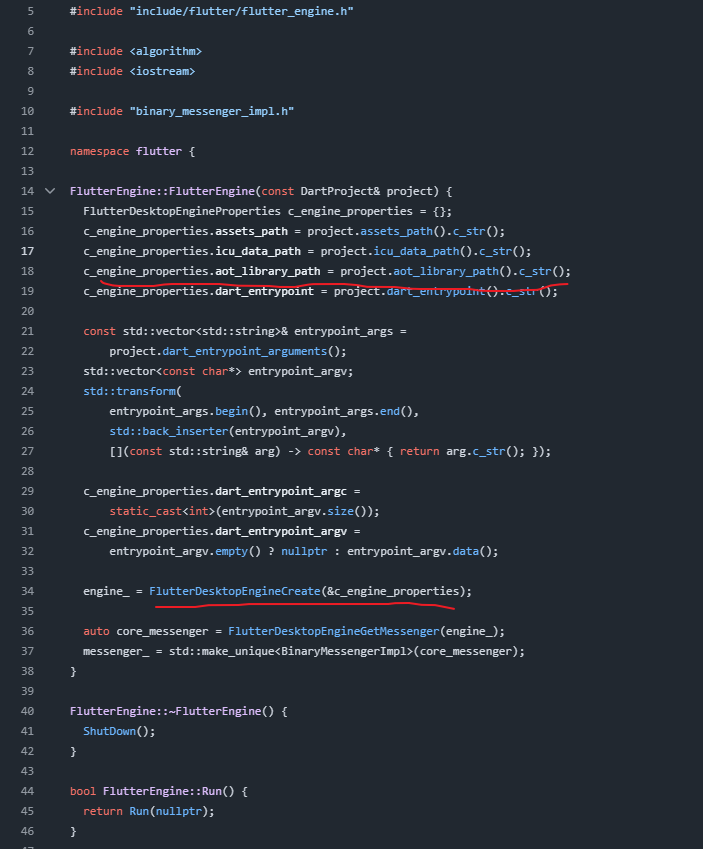

图 5 把 project 里的路径填进 C 结构体，然后调用 FlutterDesktopEngineCreate
FlutterEngine::FlutterEngine(const DartProject& project) {
FlutterDesktopEngineProperties c_engine_properties = {};
c_engine_properties.assets_path = project.assets_path().c_str();
c_engine_properties.icu_data_path = project.icu_data_path().c_str();
c_engine_properties.aot_library_path = project.aot_library_path().c_str();
c_engine_properties.dart_entrypoint = project.dart_entrypoint().c_str();
// ... 处理 dart_entrypoint_argc / argv ...
engine_ = FlutterDesktopEngineCreate(&c_engine_properties);
auto core_messenger = FlutterDesktopEngineGetMessenger(engine_);
messenger_ = std::make_unique<BinaryMessengerImpl>(core_messenger);
}
到这里为止，代码大多还在 exe 侧的 client_wrapper。
真正的分水岭是：
engine_ = FlutterDesktopEngineCreate(&c_engine_properties);
这个符号来自 flutter_windows.dll。
对 PE 来说，就是 IAT 里的一次跨模块调用：exe 把路径信息递过去，dll 接手后面的事。
6. 进入 flutter_windows.dll：FlutterDesktopEngineCreate
源码：

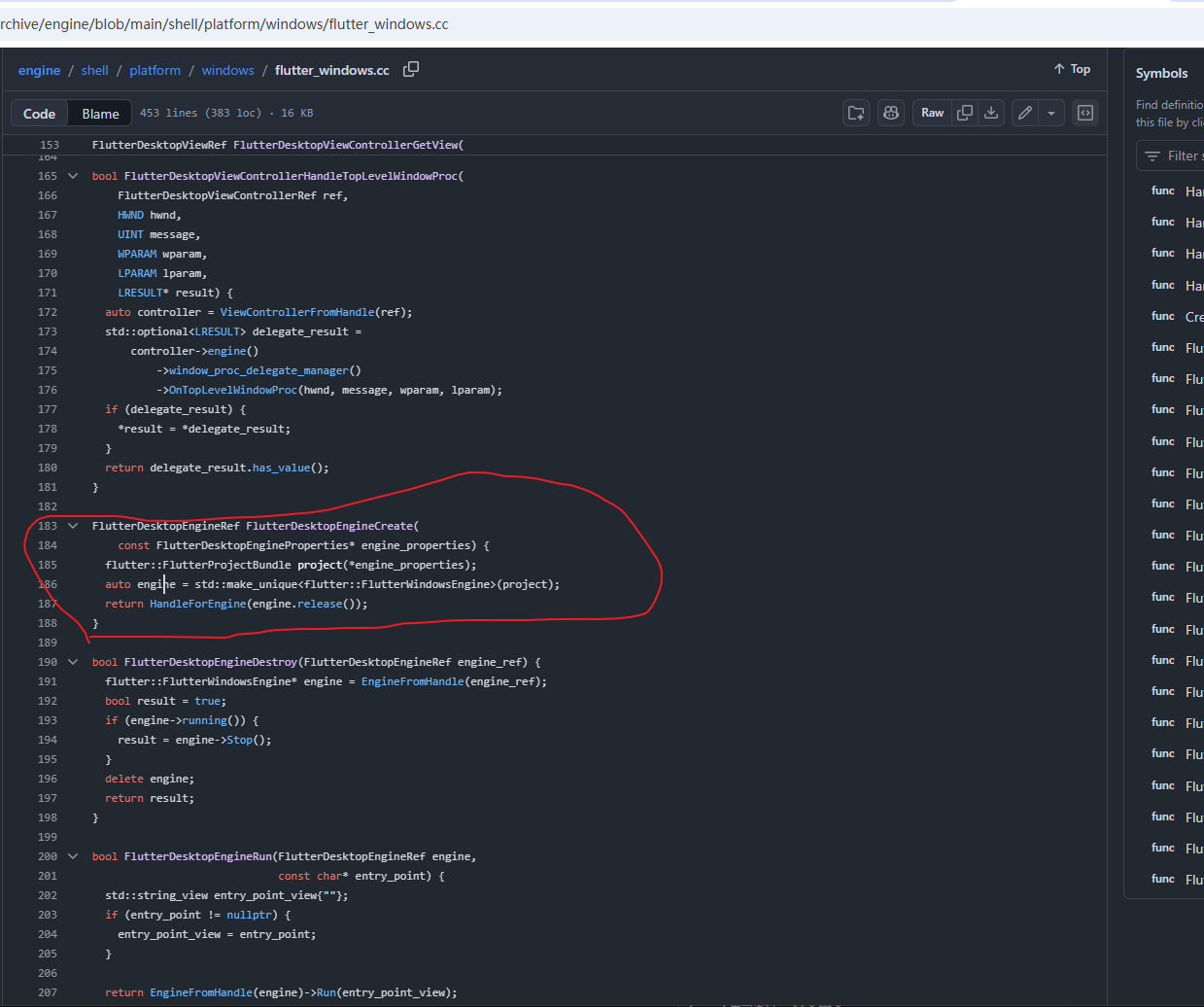

图 6 exe → dll 的分界点
FlutterDesktopEngineRef FlutterDesktopEngineCreate(
const FlutterDesktopEngineProperties* engine_properties) {
flutter::FlutterProjectBundle project(*engine_properties);
auto engine = std::make_unique<flutter::FlutterWindowsEngine>(project);
return HandleForEngine(engine.release());
}
两件事：
FlutterProjectBundle(props)：整理 / 解析路径new FlutterWindowsEngine(project)：创建真正的 Windows 嵌入层引擎对象
此时 app.so 还没加载，只是「引擎对象已经在 dll 里活下来了」。
7. FlutterProjectBundle：相对路径变绝对路径
源码：

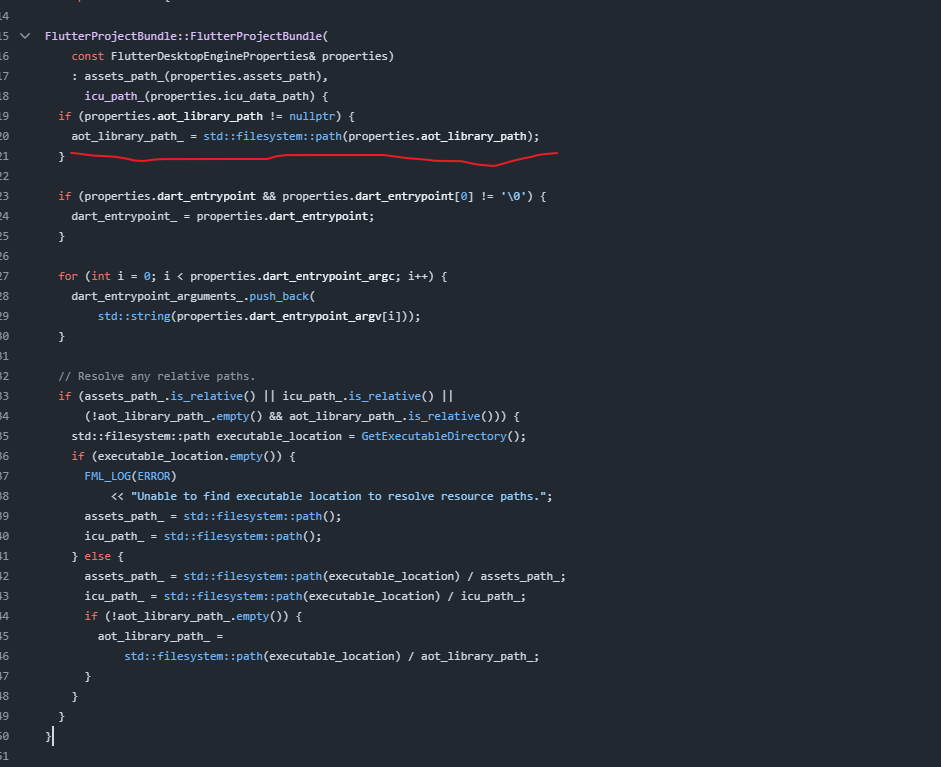

图 7 data\app.so 在这里变成 C:\...\YourApp\data\app.so
FlutterProjectBundle::FlutterProjectBundle(
const FlutterDesktopEngineProperties& properties)
: assets_path_(properties.assets_path),
icu_path_(properties.icu_data_path) {
if (properties.aot_library_path != nullptr) {
aot_library_path_ = std::filesystem::path(properties.aot_library_path);
}
// ... entrypoint 参数处理 ...
// Resolve any relative paths.
if (assets_path_.is_relative() || icu_path_.is_relative() ||
(!aot_library_path_.empty() && aot_library_path_.is_relative())) {
std::filesystem::path executable_location = GetExecutableDirectory();
if (executable_location.empty()) {
FML_LOG(ERROR)
<< "Unable to find executable location to resolve resource paths.";
assets_path_ = std::filesystem::path();
icu_path_ = std::filesystem::path();
} else {
assets_path_ = std::filesystem::path(executable_location) / assets_path_;
icu_path_ = std::filesystem::path(executable_location) / icu_path_;
if (!aot_library_path_.empty()) {
aot_library_path_ =
std::filesystem::path(executable_location) / aot_library_path_;
}
}
}
}
properties.aot_library_path 就是外面一路传下来的 data\app.so。
这里做的事情非常朴素：
exe 目录 + data\app.so → 绝对路径
后面所有「打开文件 / 映射文件」都以这个绝对路径为准。
所以你在 x64dbg / Process Hacker 里看模块/映射区时，看到的也通常是带完整路径的那个 app.so。
8. FlutterDesktopViewControllerCreate：准备 Run
源码同在 flutter_windows.cc：

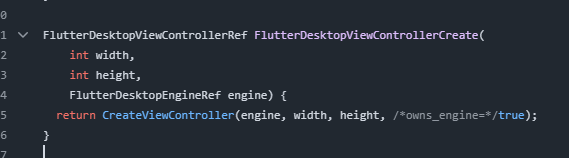

图 8 对外 API 很薄，真正逻辑在 CreateViewController
FlutterDesktopViewControllerRef FlutterDesktopViewControllerCreate(
int width,
int height,
FlutterDesktopEngineRef engine) {
return CreateViewController(engine, width, height, /*owns_engine=*/true);
}
继续看同文件里的 CreateViewController：

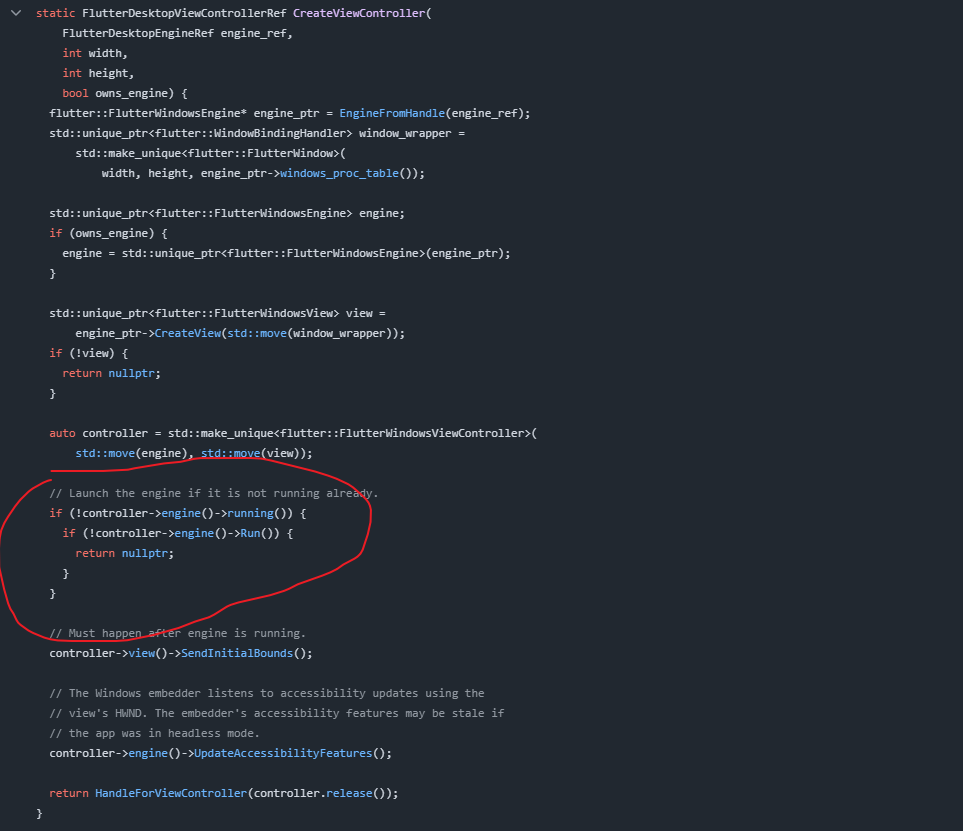

图 9 红圈处：controller->engine()->Run()，引擎真正启动
static FlutterDesktopViewControllerRef CreateViewController(
FlutterDesktopEngineRef engine_ref,
int width,
int height,
bool owns_engine) {
flutter::FlutterWindowsEngine* engine_ptr = EngineFromHandle(engine_ref);
std::unique_ptr<flutter::WindowBindingHandler> window_wrapper =
std::make_unique<flutter::FlutterWindow>(
width, height, engine_ptr->windows_proc_table());
std::unique_ptr<flutter::FlutterWindowsEngine> engine;
if (owns_engine) {
engine = std::unique_ptr<flutter::FlutterWindowsEngine>(engine_ptr);
}
std::unique_ptr<flutter::FlutterWindowsView> view =
engine_ptr->CreateView(std::move(window_wrapper));
if (!view) {
return nullptr;
}
auto controller = std::make_unique<flutter::FlutterWindowsViewController>(
std::move(engine), std::move(view));
// Launch the engine if it is not running already.
if (!controller->engine()->running()) {
if (!controller->engine()->Run()) {
return nullptr;
}
}
controller->view()->SendInitialBounds();
controller->engine()->UpdateAccessibilityFeatures();
return HandleForViewController(controller.release());
}
重点就这一句：
controller->engine()->Run();
前面那么长的链路，本质都是在给 Run() 准备参数和对象。
真正开始「加载 AOT、拉起 Dart」是从这里起步的。
9. FlutterWindowsEngine::Run → LoadAotData
源码：
Run() 本身比较长，这里不整段粘贴。对加载 app.so 来说，只要盯住这一句：
aot_data_ = project_->LoadAotData(embedder_api_);

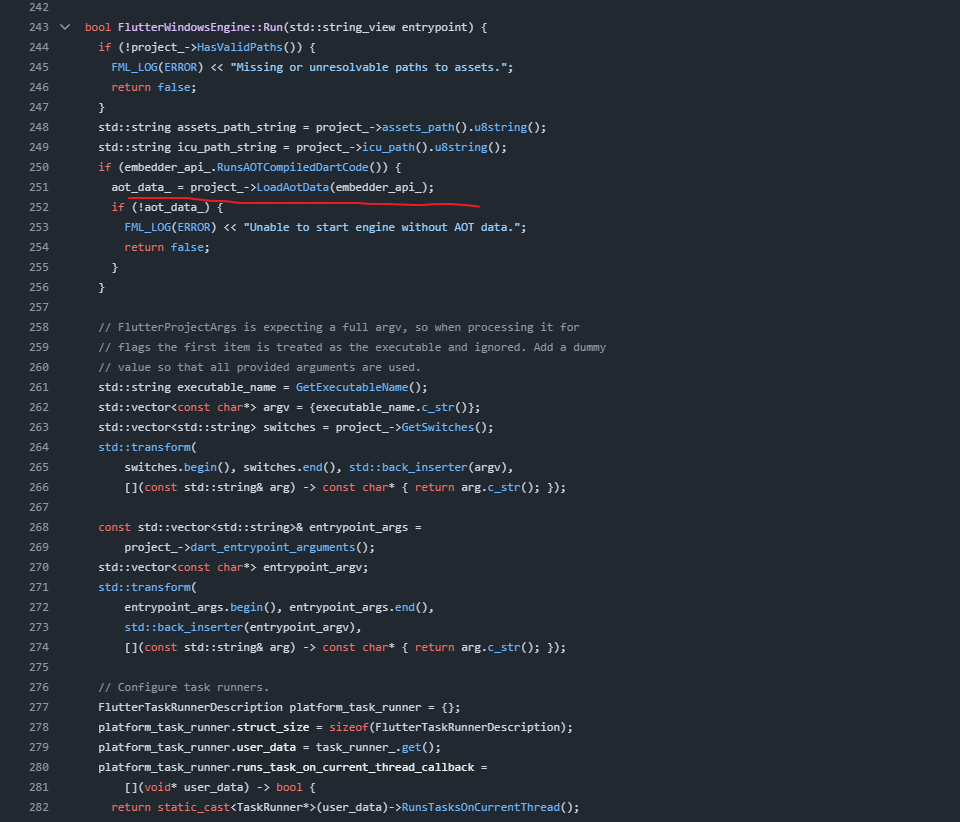

图 10 引擎 Run 时，会让 project 去加载 AOT 数据
含义很直白：
project_知道aot_library_path_（也就是绝对路径版app.so）embedder_api_提供CreateAOTData这类函数指针LoadAotData负责把「路径」变成「可交给 Dart VM 的 AOT 数据结构」
10. LoadAotData：声明「我要加载的是 ELF 路径」
源码仍在：

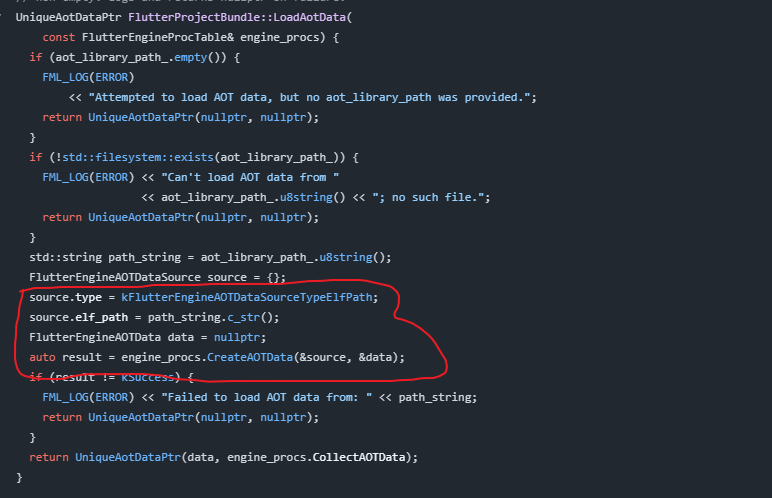

图 11 红圈：明确告诉引擎，AOT 源是 ELF 文件路径
UniqueAotDataPtr FlutterProjectBundle::LoadAotData(
const FlutterEngineProcTable& engine_procs) {
if (aot_library_path_.empty()) {
FML_LOG(ERROR)
<< "Attempted to load AOT data, but no aot_library_path was provided.";
return UniqueAotDataPtr(nullptr, nullptr);
}
if (!std::filesystem::exists(aot_library_path_)) {
FML_LOG(ERROR) << "Can't load AOT data from "
<< aot_library_path_.u8string() << "; no such file.";
return UniqueAotDataPtr(nullptr, nullptr);
}
std::string path_string = aot_library_path_.u8string();
FlutterEngineAOTDataSource source = {};
source.type = kFlutterEngineAOTDataSourceTypeElfPath;
source.elf_path = path_string.c_str();
FlutterEngineAOTData data = nullptr;
auto result = engine_procs.CreateAOTData(&source, &data);
if (result != kSuccess) {
FML_LOG(ERROR) << "Failed to load AOT data from: " << path_string;
return UniqueAotDataPtr(nullptr, nullptr);
}
return UniqueAotDataPtr(data, engine_procs.CollectAOTData);
}
这里有两个很值的点：
先检查文件在不在
所以你把data\app.so删了 / 改名了，程序往往直接起不来，日志也会很直白。source.type 写死是
ElfPath
说明 Flutter 从一开始就没打算把它当 Windows DLL 处理，而是明确按 ELF 文件 去读。
接下来就进入 embedder 层的 FlutterEngineCreateAOTData。
11. FlutterEngineCreateAOTData → Dart_LoadELF
源码：

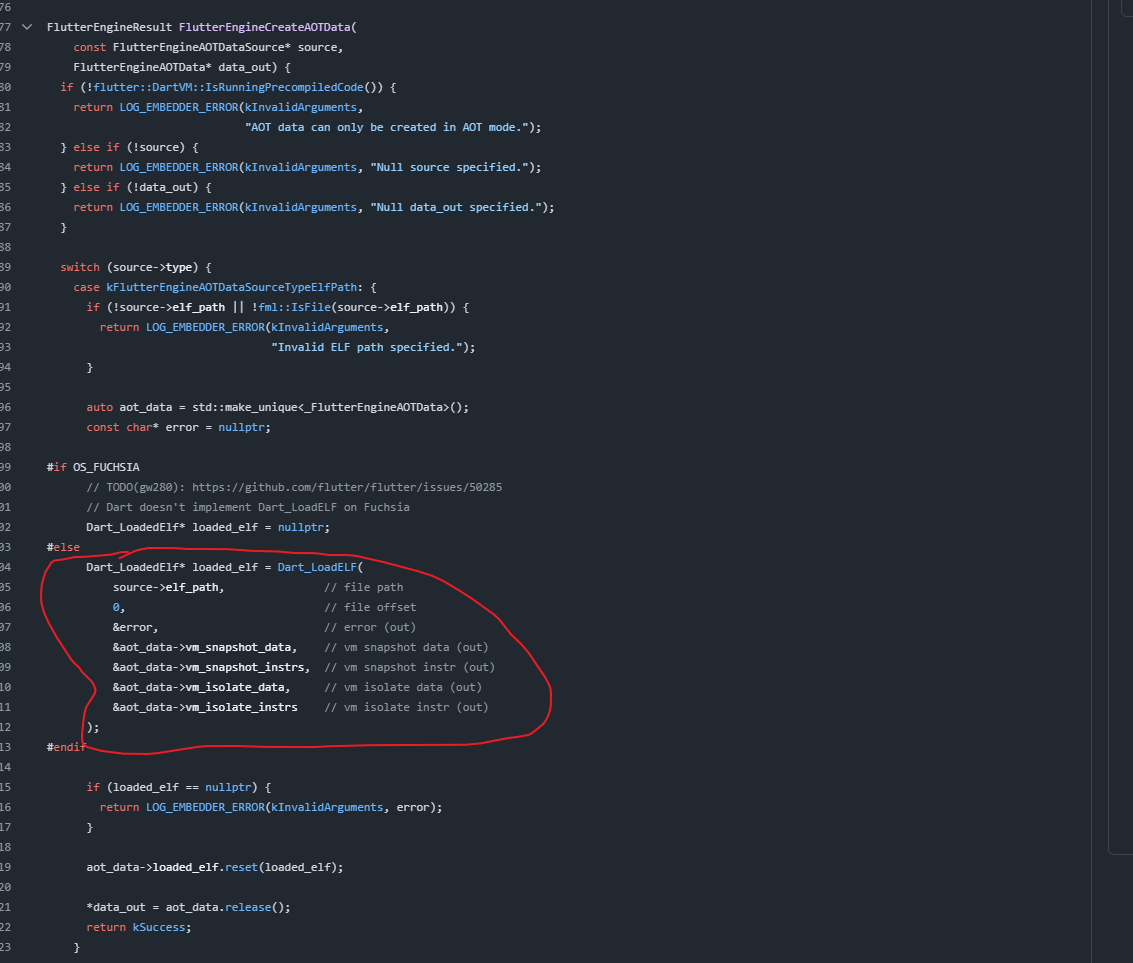

图 12 红圈：Windows 上真正打开 app.so 的关键调用
FlutterEngineResult FlutterEngineCreateAOTData(
const FlutterEngineAOTDataSource* source,
FlutterEngineAOTData* data_out) {
if (!flutter::DartVM::IsRunningPrecompiledCode()) {
return LOG_EMBEDDER_ERROR(kInvalidArguments,
"AOT data can only be created in AOT mode.");
} else if (!source) {
return LOG_EMBEDDER_ERROR(kInvalidArguments, "Null source specified.");
} else if (!data_out) {
return LOG_EMBEDDER_ERROR(kInvalidArguments, "Null data_out specified.");
}
switch (source->type) {
case kFlutterEngineAOTDataSourceTypeElfPath: {
if (!source->elf_path || !fml::IsFile(source->elf_path)) {
return LOG_EMBEDDER_ERROR(kInvalidArguments,
"Invalid ELF path specified.");
}
auto aot_data = std::make_unique<_FlutterEngineAOTData>();
const char* error = nullptr;
#if OS_FUCHSIA
Dart_LoadedElf* loaded_elf = nullptr;
#else
Dart_LoadedElf* loaded_elf = Dart_LoadELF(
source->elf_path, // file path
0, // file offset
&error, // error (out)
&aot_data->vm_snapshot_data, // vm snapshot data (out)
&aot_data->vm_snapshot_instrs, // vm snapshot instr (out)
&aot_data->vm_isolate_data, // vm isolate data (out)
&aot_data->vm_isolate_instrs // vm isolate instr (out)
);
#endif
if (loaded_elf == nullptr) {
return LOG_EMBEDDER_ERROR(kInvalidArguments, error);
}
aot_data->loaded_elf.reset(loaded_elf);
*data_out = aot_data.release();
return kSuccess;
}
}
return LOG_EMBEDDER_ERROR(
kInvalidArguments,
"Invalid FlutterEngineAOTDataSourceType type specified.");
}
到这里，谜底基本揭开了：
11.1 为什么 Windows 上也叫 app.so？
因为 Flutter / Dart 的 AOT 产物，跨平台统一用了 ELF 容器 来打包 snapshot。
名字带 .so，不代表它要走 Linux 动态链接那一套，更不代表 Windows 会当 DLL 加载。
11.2 为什么不是 LoadLibrary？
因为 LoadLibrary 只认 PE。app.so 是 ELF，系统加载器直接拒绝。Flutter 的选择是：
自己解析 ELF，自己映射段，自己把 snapshot 指针交回给 Dart VM。
实现入口就在 Dart SDK：
在 Windows 上，这套自研 loader 最终会落到文件映射一类 API（你在概览里写的 CreateFileMapping / MapViewOfFile），而不是 LoadLibrary。
11.3 Dart_LoadELF 吐出来的四块是什么？
| 输出 | 大致含义 |
|---|---|
vm_snapshot_data |
VM 快照数据（只读数据为主） |
vm_snapshot_instrs |
VM 快照指令 |
vm_isolate_data |
Isolate 快照数据（应用侧对象/元数据更多在这边） |
vm_isolate_instrs |
Isolate 快照指令（应用 AOT 代码主要在这边） |
可以粗暴理解成：
- 前两块更偏 Dart VM 自己
- 后两块更偏 你的 App 逻辑
所以后面做符号恢复、池分析、看伪代码，很多时候真正关心的就是从这份 AOT 快照里挖出来的东西。
12. 串起来：一句话复盘
把整条链压缩成人话：
wWinMain里用DartProject("data")声明资源目录DartProject直接拼出data\app.soFlutterWindow::OnCreate创建FlutterViewControllerFlutterEngine组装属性，经 IAT 跨进flutter_windows.dllFlutterProjectBundle把相对路径补成绝对路径ViewController创建时调用engine->Run()Run→LoadAotData→FlutterEngineCreateAOTData- 最终
Dart_LoadELF(app.so)：按 ELF 映射文件，抽出 4 块 snapshot - Dart VM 拿到预编译快照，AOT 代码开始跑
所以回到最初那个问题：
Windows Flutter 为什么能加载一个不符合 Windows 格式的
app.so？
因为它根本没让 Windows 去「加载模块」，而是让 Dart 自己把这个 ELF 快照文件 映射进进程、解析出 snapshot、喂给 VM。
13. 对逆向有什么直接帮助
如果你后面要跟 Windows Flutter：
先确认目录特征
data\app.so+flutter_windows.dll+flutter_assets，基本就能定性。别指望 IDA 直接当普通 DLL 看懂
app.so
它不是常规导入导出那套语义，核心在 Dart AOT。动态看加载点
关注FlutterEngineCreateAOTData/Dart_LoadELF前后，进程里会出现app.so的映射区。静态跟链路时记住分界
exe 侧 client_wrapper 只是壳；真正加载发生在flutter_windows.dll+ Dart ELF loader。符号问题另说
映射进来不等于可读。要把函数名/对象池弄出来，还得靠 Blutter 一类基于同版本 Dart VM 的导出方案（Windows 适配是另一条线）。
参考链接
- runner 入口模板：
main.cpp.tmpl DartProject：
dart_project.hFlutterWindow::OnCreate：
flutter_window.cppFlutterViewController：
flutter_view_controller.ccFlutterEngine：
flutter_engine.cc- Windows embedder API：
flutter_windows.cc FlutterProjectBundle/LoadAotData：
flutter_project_bundle.ccFlutterWindowsEngine::Run：
flutter_windows_engine.ccFlutterEngineCreateAOTData：
embedder.ccDart_LoadELF：
elf_loader.cc
— 完 —
学习研究用途。文中示例程序名仅作示意，请支持正版软件。
|
|
|---|---|
