[原创]UDS协议安全CTF挑战分析

vstral

2026-5-2 17:35

8114

挑战来源：<a href="elink@641K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6$3M7$3g2U0i4K6u0W2j5X3I4G2j5$3E0Z5j5i4u0T1L8%4u0Q4x3X3g2A6L8#2)9J5c8R3`.`.">1dbK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6$3M7$3g2U0i4K6u0W2j5X3I4G2j5$3E0Z5j5i4u0T1L8%4u0Q4x3X3g2A6L8#2)9J5c8R3`.`.</a>
Challeng website：<a href="elink@a33K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6H3M7X3!0$3K9h3&6Y4i4K6u0V1k6%4u0G2N6h3&6V1M7#2)9J5k6h3u0D9L8$3y4C8K9r3q4J5j5X3!0J5i4K6u0W2K9h3!0Q4x3V1j5`.">708K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6H3M7X3!0$3K9h3&6Y4i4K6u0V1k6%4u0G2N6h3&6V1M7#2)9J5k6h3u0D9L8$3y4C8K9r3q4J5j5X3!0J5i4K6u0W2K9h3!0Q4x3V1j5`.</a>

由于官方的在线似乎要$79，我是用yichen师傅的docker版本：<a href="elink@6d2K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6&6K9h3y4Z5k6h3^5I4x3e0g2Q4x3V1k6g2c8q4y4o6g2p5j5`.">b3eK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6&6K9h3y4Z5k6h3^5I4x3e0g2Q4x3V1k6g2c8q4y4o6g2p5j5`.</a>
# Getting Started

## Can you find the interface?

```problem
What is the name of the CAN interface available on the virtual terminal?
```

在页面：<a href="elink@17bK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6U0L8%4u0W2i4K6u0W2k6h3c8Q4x3X3g2$3M7$3g2U0i4K6u0W2j5X3I4G2j5$3E0Z5j5i4u0T1L8%4u0Q4x3X3g2A6L8#2)9J5c8X3u0D9L8$3y4C8i4K6u0r3N6r3g2K6N6q4)9K6c8Y4c8S2j5W2)9K6c8q4y4A6L8i4g2D9j5i4c8A6L8$3&6K6">fc4K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6U0L8%4u0W2i4K6u0W2k6h3c8Q4x3X3g2$3M7$3g2U0i4K6u0W2j5X3I4G2j5$3E0Z5j5i4u0T1L8%4u0Q4x3X3g2A6L8#2)9J5c8X3u0D9L8$3y4C8i4K6u0r3N6r3g2K6N6q4)9K6c8Y4c8S2j5W2)9K6c8q4y4A6L8i4g2D9j5i4c8A6L8$3&6K6</a>
打开uds challenge

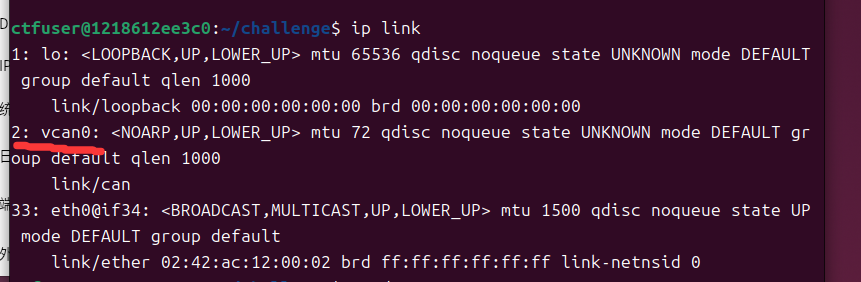

使用ip link查到CAN interface为vcan0
![image.png](upload/attach/202605/930155_TJSNHQYVM2FB73X.png)

# UDS Challenge

## VIN获取

题目：Retrieve the VIN of the simulation using UDS.

需要使用22UDS服务读取VIN码（VIN码：车辆识别码，俗称车架号，由17位字符（字母+数字）组成，每辆车独一无二）
0xF190代表VIN码请求，22为SID（服务号），F190为DID（数据标识符）
VIN比较长，所以需要一次请求，多帧响应，使用流控帧（FC）和连续帧（CF）

第一条7df#0322f190：发送一个UDS请求：读取VIN(DID=F190)

CAN ID：7DF（功能地址：广播给所有ECU）
数据部分：03 22 F1 90（ISO-TP单帧结构：\[PCI]\[DATA...]）
	03是什么？ PCL（Protocol Control Information）是相当于发送数据协议的指示
	0x03 = 单帧 + 长度三字节（高4位0表示单帧，低四位3表示后面有3字节数据）
	22 F1 90是什么？  22:服务号(ReadDataByIdentifier)，F1 90：DID(VIN)

第二条：7E0#3000000000000000：这是ISO-TP Flow Control帧（FC）

7E0：ECU接收ID（Request ID）

FC结构：\[PCI]\[BlockSize]\[STmin]...

PCL：

| 值   | 含义   |
| --- | ---- |
| 30  | 继续发送 |
| 31  | 等待   |
| 32  | 中止   |

完整流程：
```
1. 我 → ECU
7E0#0322F190

2. ECU → 我
7E8#10 xx ...   (First Frame)

3. 我 → ECU（FC）
7E0#30 00 00 ...

4. ECU → 我
7E8#21 ...
7E8#22 ...
```

![image.png](upload/attach/202605/930155_F6MJU68DZ4S4SRC.png)

接收到：
```

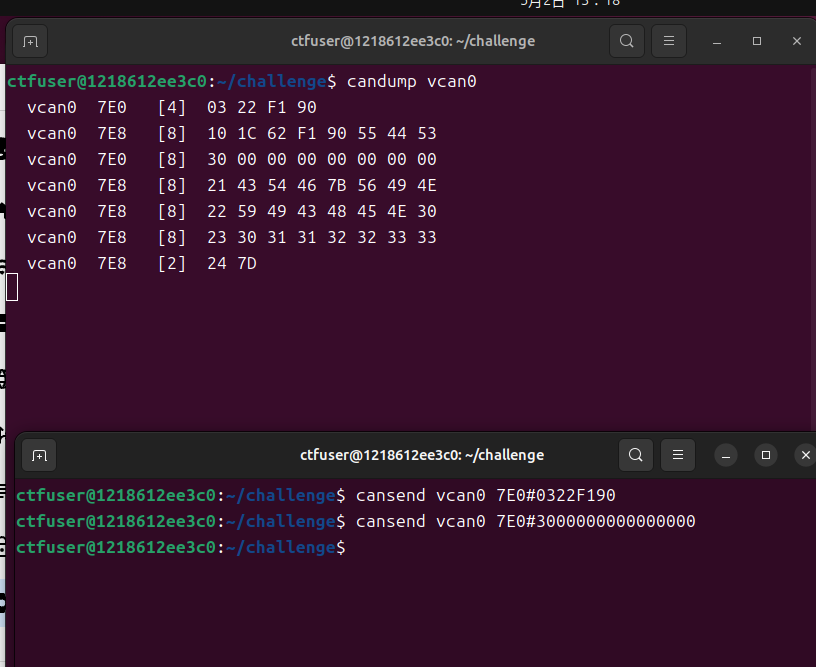

  vcan0  7E0   [4]  03 22 F1 90
  vcan0  7E8   [8]  10 1C 62 F1 90 55 44 53
  vcan0  7E0   [8]  30 00 00 00 00 00 00 00
  vcan0  7E8   [8]  21 43 54 46 7B 56 49 4E
  vcan0  7E8   [8]  22 59 49 43 48 45 4E 30
  vcan0  7E8   [8]  23 30 31 31 32 32 33 33
  vcan0  7E8   [2]  24 7D
```

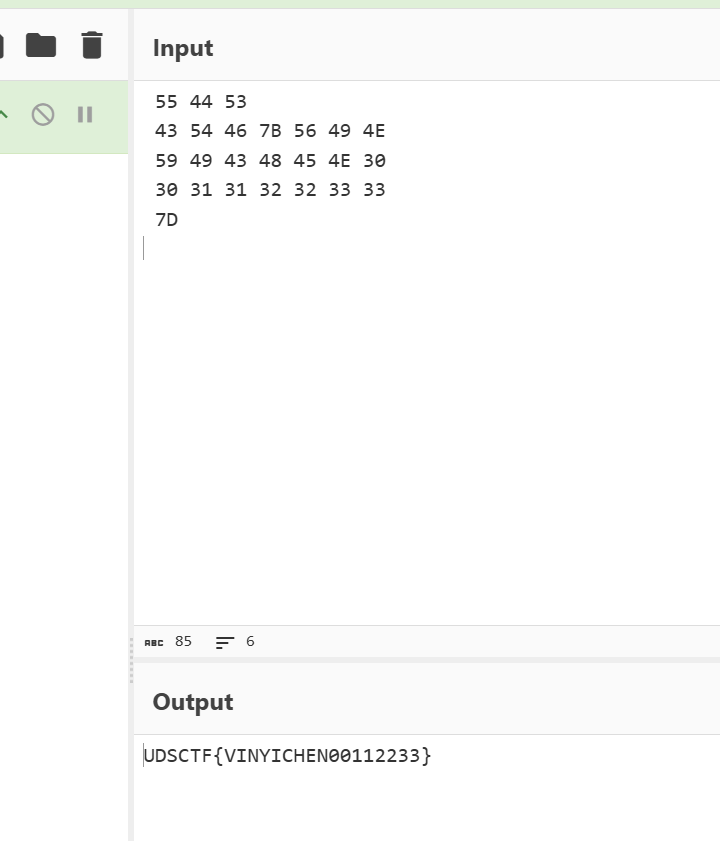

10 1C：（第一帧、高四位=1），1C：总长度 = 1C = 28字节
去除UDS响应头62 F1 90
21 42：去除21，（序号为1）

![image.png](upload/attach/202605/930155_RJ6MA3M7JTYX6N4.png)

## Level1 flag 获取 (安全级别1)

描述：需要理解 UDS 安全访问机制，完成 seed-key 交换，通过安全访问 Level1 后读取 DID：C1C2

### UDS安全访问机制

UDS安全访问机制就是SecurityAccess，SID = 0x27，作用是：在执行敏感诊断操作前，先让测试仪“解锁ECU”

典型的敏感操作包括：刷写固件、写入数据、清除故障码、执行例程、控制ECU行为等

1. 核心流程：Seed-Key

这不是一个账号密码，而是一个挑战-响应机制
流程如下：
```
Tester -> ECU: 27 01
请求安全等级 1 的 seed

ECU -> Tester: 67 01 xx xx xx xx
返回seed

Tester 本地计算：
key = f(seed)

Tester -> ECU：27 02 key
发送key

ECU -> Tester：67 02
解锁成功
```

27：SecurityAccess 服务
67：0x27的正响应,0x27 + 0x40 = 0x67

| 子功能  | 含义              |
| ---- | --------------- |
| 0x01 | 请求 Level 1 seed |
| 0x02 | 发送 Level 1 key  |
| 0x03 | 请求 Level 2 seed |
| 0x04 | 发送 Level 2 key  |
| 0x05 | 请求 Level 3 seed |
| 0x06 | 发送 Level 3 key  |
奇数为请求seed
偶数为发送key

seed为ECU返回给tester的随机数，例如67 01 A1 B2 C3 D4
seed = A1 B2 C3 D4

key是测试仪根据seed计算出来的结果，然后发回给ECU，如果匹配则解锁成功

响应情况：
```
请求： 27 01

响应：67 01 12 34 56 78
```

若key成功：
```
请求：27 02 xx xx xx xx

响应：62 02
```

若key失败：
```
响应：7F 27 35

7F：负响应
27：原始服务
35：错误key
```

| 响应码  | 含义                                      |
| ---- | --------------------------------------- |
| 0x35 | InvalidKey，key 错误                       |
| 0x36 | ExceedNumberOfAttempts，尝试次数过多（ECU有锁定时间） |
| 0x37 | RequiredTimeDelayNotExpired，延时未结束       |
| 0x24 | RequestSequenceError，流程顺序错误             |
| 0x12 | SubFunctionNotSupported，子功能不支持          |
| 0x22 | ConditionsNotCorrect，条件不满足              |

不同安全等级对应不同权限。（由具体厂商定义）

例如：

| 等级       | 可能权限        |
| -------- | ----------- |
| Level 1  | 读取扩展数据、普通测试 |
| Level 2  | 写配置、执行部分例程  |
| Level 3  | 进入编程会话、刷写固件 |
| Level 4+ | 厂商/产线/高权限功能 |

要完成这个题目，通过安全访问 Level1

所以需要发送指令27 01，加上ISO-TP单帧长度字节：7E0#022701
```
  vcan0  7E0   [3]  02 27 01
  vcan0  7E8   [7]  06 67 01 33 E5 9E 79
```

![image.png](upload/attach/202605/930155_8BBAURBHSHSYT8J.png)

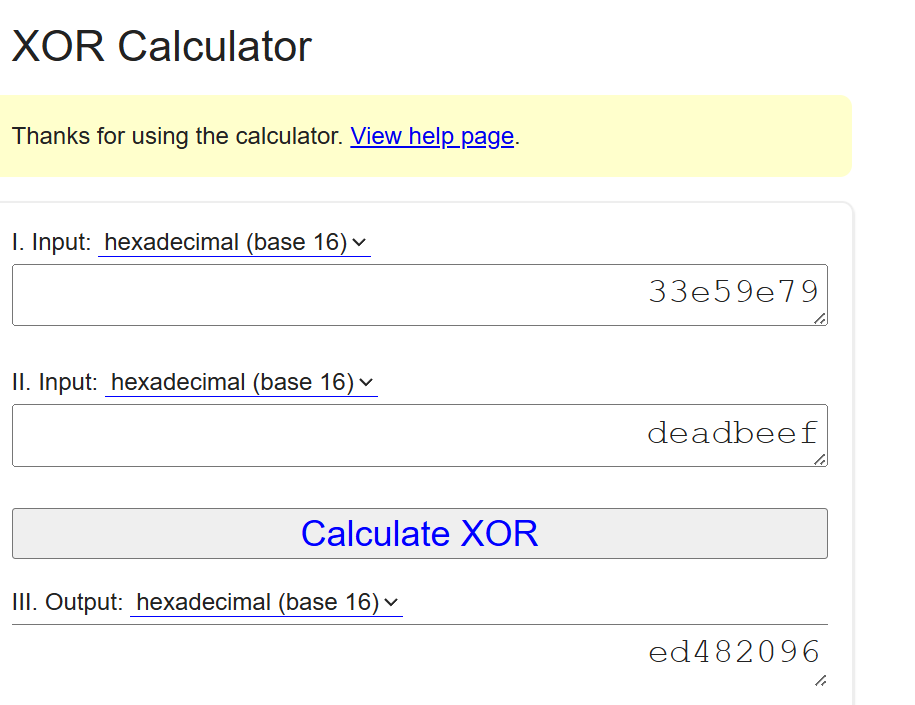

与key（0xdeadbeef）异或之后得到ed482096，然后发送即可收到成功响应

```
  vcan0  7E0   [7]  06 27 02 ED 48 20 96
  vcan0  7E8   [3]  02 67 02
```

然后就可以去获取标识符C1C2对应内容
```
  vcan0  7E0   [4]  03 22 C1 C2
  vcan0  7E8   [8]  10 1E 62 C1 C2 55 44 53
```

拿到第一帧：10 1E表示首帧，1E表示总长度30字节
下一步发送流控帧 FC，让ECU继续发送后续连续帧
cansend vcan0 7E0#3000000000000000

```
 vcan0  7E0   [4]  03 22 C1 C2
  vcan0  7E8   [8]  10 1E 62 C1 C2 55 44 53
  vcan0  7E0   [8]  30 00 00 00 00 00 00 00
  vcan0  7E8   [8]  21 43 54 46 7B 32 37 5F
  vcan0  7E8   [8]  22 73 65 63 75 72 69 74
  vcan0  7E8   [8]  23 79 58 30 72 5F 43 31

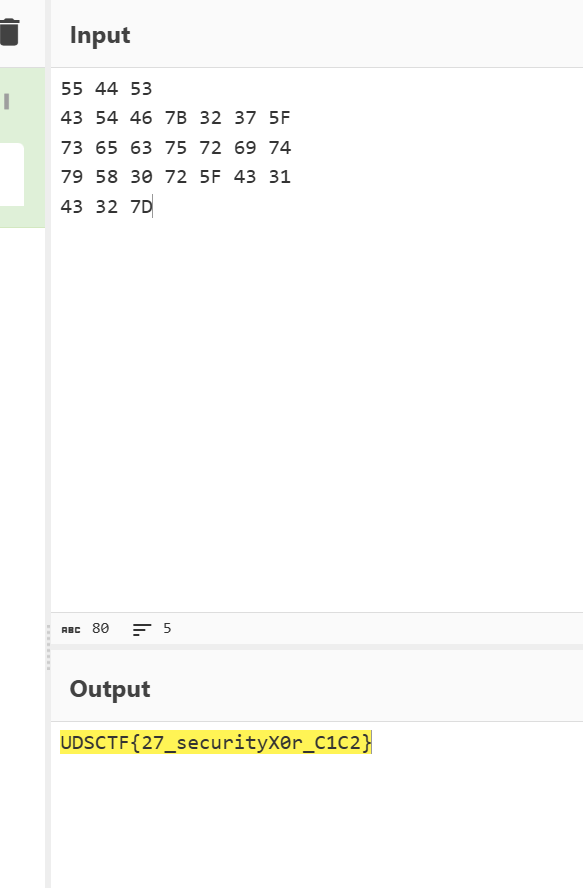

  vcan0  7E8   [4]  24 43 32 7D

```

注意这里的30 00 00 00 00 00 00 00

现在进行逐字节解析：
第一个30：Flow Control（FC）这不是普通数据，而是流控控制消息
`30 00 00` 的格式是：

|字节|含义|
|---|---|
|0x30|Flow Control + Continue To Send (CTS)|
|0x00|Block Size（一次允许发送多少帧）|
|0x00|Separation Time（帧间隔）|

![image.png](upload/attach/202605/930155_ZN2ZPA43BWS8SQB.png)

## 27 Level3 flag 获取 (安全级别3)

描述: 需要切换到编程会话，并使用更复杂的密钥算法，通过安全访问 Level3 后读取 DID：C1C2

切换到编程会话：7E0#021002

02：ISO-TP单帧长度，表示后面有2个字节
10：UDS服务号，0x10 = DiagnosticSessionControl（诊断会话控制），相当于切换会话
02：子功能，0x02 = Programming Session（编程会话）

成功效应：50 02
50 = 0x10 + 0x40（正响应）
02 = 编程会话

```
  vcan0  7E0   [3]  02 10 02
  vcan0  7E8   [5]  04 50 02 00 32
```

请求seed：022703

用给定算法算出key
```
# 步骤3: 计算级别3 key (复杂算法)
# key = ((seed << 7) | (seed >> 25)) ^ 0xCAFEBABE + 0x12345678
# key = (key & 0xFFFF0000) | ((key & 0x0000FFFF) ^ 0xABCD) ^ 0xDEADBEEF
```

发送回ECU验证：06270679278C05

然后获取D1D2数据：
cansend vcan0 7E0#0322D1D2
cansend vcan0 7E0#3000000000000000

![image.png](upload/attach/202605/930155_77GYC5NU44H7UGJ.png)

## dump 内存获取 flag (安全级别5 + 内存dump)

描述: 最高难度的挑战，需要完成级别 5 安全访问，然后通过 0x23 服务 dump 内存寻找 flag

获取级别5seed，然后计算出密钥，通过认证

```
  vcan0  7E0   [3]  02 27 05
  vcan0  7E8   [7]  06 67 05 17 A8 18 7C
  vcan0  7E0   [7]  06 27 06 96 D9 AC 32
  vcan0  7E8   [3]  02 67 06
```

然后通过 0x23 服务 dump 内存寻找 flag

通过认证解锁后，使用ReadMemoryByAddress按地址范围读取内存，最后在dump数据搜索flag

0x23 = ReadMemoryByAddress：地址 + 长度，而非通过DID读取
0x22为通过DID读取，这是它们的区别

```
# 使用0x23 ReadMemoryByAddress服务
# 格式: 0x23 + 格式标识符 + 地址 + 大小
# 格式标识符0x14表示: 1字节大小 + 4字节地址

# 示例: 读取0x40000000开始的80字节
7DF#0723144000000050
```

##  复位启动 flag 获取

```
cansend vcan0 7E0#021101

ctfuser@1218612ee3c0:~/challenge$ candump vcan0 | grep 7E8
  vcan0  7E8   [8]  10 1F 62 00 00 55 44 53
  vcan0  7E8   [8]  21 43 54 46 7B 52 65 73
  vcan0  7E8   [8]  22 65 74 5F 54 68 45 5F
  vcan0  7E8   [8]  23 55 44 53 5F 53 65 72
  vcan0  7E8   [5]  24 76 65 72 7D

```

![image.png](upload/attach/202605/930155_287DD4V8VFFW9WQ.png)
