# Qt6 MetaObject解析脚本

> 参考自 <a href="elink@5a8K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4N6%4N6Q4x3X3f1#2x3Y4m8G2K9X3W2W2i4K6u0W2j5$3&6Q4x3V1k6X3L8%4u0#2L8g2)9J5k6i4m8Z5M7q4)9K6c8X3#2G2k6q4)9K6c8s2k6A6k6i4N6@1K9s2u0W2j5h3c8Q4x3U0k6@1K9h3c8Q4x3@1b7@1z5e0M7H3x3e0R3`.">Qt5 程序初步逆向分析+解析脚本 </a>

<a href="elink@d99K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6q4c8f1g2q4K9r3g2^5i4K6u0r3f1i4c8y4k6i4c8S2f1r3q4J5M7$3g2J5">Github</a> -> <mark class="encrypted">26cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6q4c8f1g2q4K9r3g2^5i4K6u0r3f1i4c8y4k6i4c8S2f1r3q4J5M7$3g2J5</mark>

## 0. 前言
众所周知, 逆向Qt程序的时候要是能找到信号和槽的关系就能事半功倍 (¬‿¬).

但是Qt6的数据结构改变了, 导致参考文献中的脚本不再适用了, 因此需要重新分析一下.

## 1. Qt5 回顾
在 Qt5 中, moc编译器生成的核心数据包括:
1. **`qt_meta_stringdata_XXX`** —— 一个含有 `QByteArrayData` 数组和紧随其后的 C 字符串的复合结构体
2. **`qt_meta_data_XXX`** —— 一个 `uint` 数组, 包含 `QMetaObjectPrivate` 头部及方法/属性/枚举的描述数据
3. **`staticMetaObject`** —— 一个 `QMetaObject` 实例, 其 `d` 成员指向以上数据
```
const QMetaObject TsignalApp::staticMetaObject = {
    { &QMainWindow::staticMetaObject, qt_meta_stringdata_TsignalApp.data,
      qt_meta_data_TsignalApp,  qt_static_metacall, Q_NULLPTR, Q_NULLPTR}
};
```
其对应的结构体`QMetaObject.d`为 <a href="elink@c2cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6U0L8$3c8W2j5Y4u0G2N6%4y4W2M7W2)9J5k6h3c8W2N6W2)9J5c8Y4q4@1y4g2)9J5c8Y4q4@1j5X3q4K6k6g2)9J5c8Y4y4J5j5#2)9J5c8X3y4G2M7X3g2D9K9h3u0Q4x3V1k6C8k6i4u0F1k6h3I4Q4x3V1k6I4L8$3u0B7k6h3y4@1k6r3g2X3M7#2)9J5k6h3S2Q4x3X3g2Z5N6r3#2D9">源码</a>:
```
// Qt5 qobjectdefs.h
struct QMetaObject {
    struct { // private data
        const QMetaObject *superdata;
        const QByteArrayData *stringdata;  // 指向 QByteArrayData 数组
        const uint *data;
        typedef void (*StaticMetacallFunction)(QObject *, QMetaObject::Call, int, void **);
        StaticMetacallFunction static_metacall;
        const QMetaObject * const *relatedMetaObjects;
        void *extradata;
    } d;
};
```

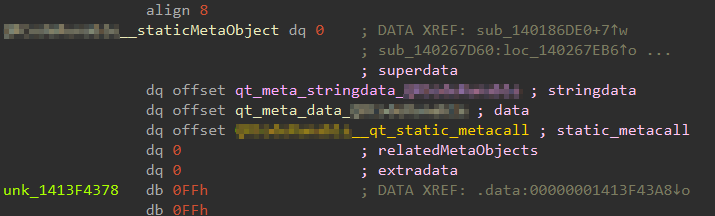

看一下在ida中对应的数据形如(supderdata为NULL):
![ida_qt5_staticMetaObject](upload/attach/202604/901761_K863K6B2VFZ29NT.png)

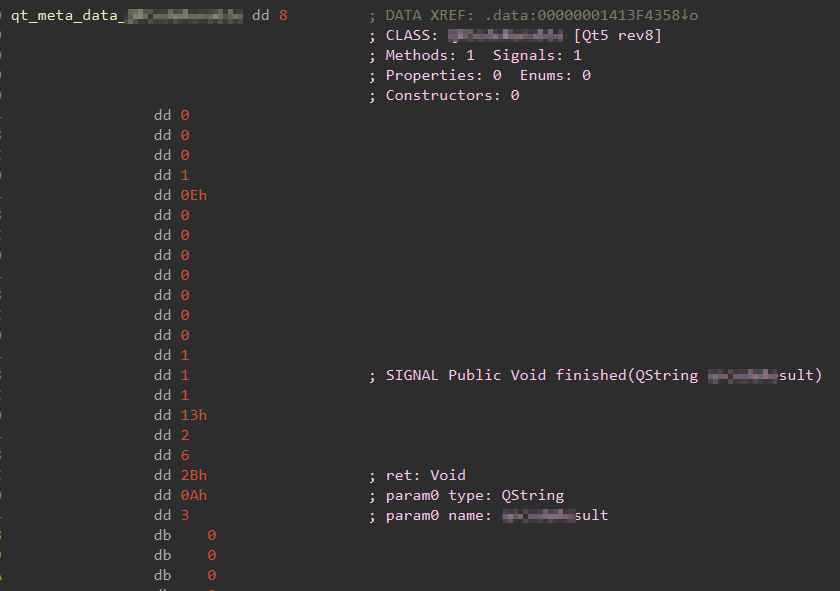

根据这些信息还可以还原出class名, method名, 以及参数类型和名称:
![ida_qt5_class_method](upload/attach/202604/901761_QDCB5AEVCAXPHMM.png)

## 2. Qt6 moc代码
用 Qt 6.11.0 重新编译一下参考文章中的代码:

```
#include "tsignalapp.h"

#include <QMessageBox>
#include <QString>

TsignalApp::TsignalApp(QWidget *parent)
    : QMainWindow(parent)
{
    // Qt6 语法
    connect(this,
            QOverload<>::of(&TsignalApp::mySignal),
            this,
            QOverload<>::of(&TsignalApp::mySlot));

connect(this,
            QOverload<int>::of(&TsignalApp::mySignal),
            this,
            QOverload<int>::of(&TsignalApp::mySlot));

connect(this,
            QOverload<int, int>::of(&TsignalApp::mySignalParam),
            this,
            QOverload<int, int>::of(&TsignalApp::mySlotParam));
}

void TsignalApp::mySlot()
{
    QMessageBox::about(this,
                       "Tsignal",
                       "This is a signal/slot sample without parameter.");
}

void TsignalApp::mySlot(int x)
{
    QMessageBox::about(this,
                       "Tsignal",
                       QString("This is a signal/slot sample with one parameter. x=%1").arg(x));
}

void TsignalApp::mySlotParam(int x, int y)
{
    QMessageBox::about(this,
                       "Tsignal",
                       QString("x: %1  y: %2").arg(x).arg(y));
}

void TsignalApp::slotFileNew()
{
    emit mySignal();
    emit mySignal(5);
    emit mySignalParam(5, 100);
}
```
拿到新的moc编译器产出的代码:

```
/****************************************************************************
** Meta object code from reading C++ file 'tsignalapp.h'
**
** Created by: The Qt Meta Object Compiler version 69 (Qt 6.11.0)
**
** WARNING! All changes made in this file will be lost!
*****************************************************************************/

#include "../../../tsignalapp.h"
#include <QtCore/qmetatype.h>

#include <QtCore/qtmochelpers.h>

#include <memory>

#include <QtCore/qxptype_traits.h>
#if !defined(Q_MOC_OUTPUT_REVISION)
#error "The header file 'tsignalapp.h' doesn't include <QObject>."
#elif Q_MOC_OUTPUT_REVISION != 69
#error "This file was generated using the moc from 6.11.0. It"
#error "cannot be used with the include files from this version of Qt."
#error "(The moc has changed too much.)"
#endif

#ifndef Q_CONSTINIT
#define Q_CONSTINIT
#endif

QT_WARNING_PUSH
QT_WARNING_DISABLE_DEPRECATED
QT_WARNING_DISABLE_GCC("-Wuseless-cast")
namespace {
struct qt_meta_tag_ZN10TsignalAppE_t {};
} // unnamed namespace

template <> constexpr inline auto TsignalApp::qt_create_metaobjectdata<qt_meta_tag_ZN10TsignalAppE_t>()
{
    namespace QMC = QtMocConstants;
    QtMocHelpers::StringRefStorage qt_stringData {
        "TsignalApp",
        "mySignal",
        "",
        "x",
        "mySignalParam",
        "y",
        "mySlot",
        "mySlotParam"
    };

QtMocHelpers::UintData qt_methods {
        // Signal 'mySignal'
        QtMocHelpers::SignalData<void()>(1, 2, QMC::AccessPublic, QMetaType::Void),
        // Signal 'mySignal'
        QtMocHelpers::SignalData<void(int)>(1, 2, QMC::AccessPublic, QMetaType::Void, {{
            { QMetaType::Int, 3 },
        }}),
        // Signal 'mySignalParam'
        QtMocHelpers::SignalData<void(int, int)>(4, 2, QMC::AccessPublic, QMetaType::Void, {{
            { QMetaType::Int, 3 }, { QMetaType::Int, 5 },
        }}),
        // Slot 'mySlot'
        QtMocHelpers::SlotData<void()>(6, 2, QMC::AccessPublic, QMetaType::Void),
        // Slot 'mySlot'
        QtMocHelpers::SlotData<void(int)>(6, 2, QMC::AccessPublic, QMetaType::Void, {{
            { QMetaType::Int, 3 },
        }}),
        // Slot 'mySlotParam'
        QtMocHelpers::SlotData<void(int, int)>(7, 2, QMC::AccessPublic, QMetaType::Void, {{
            { QMetaType::Int, 3 }, { QMetaType::Int, 5 },
        }}),
    };
    QtMocHelpers::UintData qt_properties {
    };
    QtMocHelpers::UintData qt_enums {
    };
    return QtMocHelpers::metaObjectData<TsignalApp, qt_meta_tag_ZN10TsignalAppE_t>(QMC::MetaObjectFlag{}, qt_stringData,
            qt_methods, qt_properties, qt_enums);
}
Q_CONSTINIT const QMetaObject TsignalApp::staticMetaObject = { {
    QMetaObject::SuperData::link<QMainWindow::staticMetaObject>(),
    qt_staticMetaObjectStaticContent<qt_meta_tag_ZN10TsignalAppE_t>.stringdata,
    qt_staticMetaObjectStaticContent<qt_meta_tag_ZN10TsignalAppE_t>.data,
    qt_static_metacall,
    nullptr,
    qt_staticMetaObjectRelocatingContent<qt_meta_tag_ZN10TsignalAppE_t>.metaTypes,
    nullptr
} };

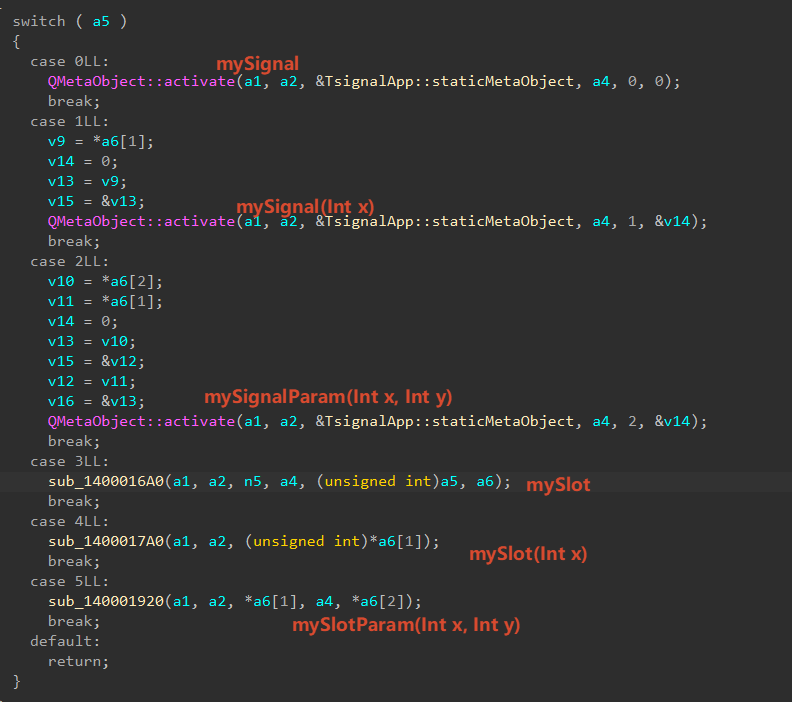

void TsignalApp::qt_static_metacall(QObject *_o, QMetaObject::Call _c, int _id, void **_a)
{
    auto *_t = static_cast<TsignalApp *>(_o);
    if (_c == QMetaObject::InvokeMetaMethod) {
        switch (_id) {
        case 0: _t->mySignal(); break;
        case 1: _t->mySignal((*reinterpret_cast<std::add_pointer_t<int>>(_a[1]))); break;
        case 2: _t->mySignalParam((*reinterpret_cast<std::add_pointer_t<int>>(_a[1])),(*reinterpret_cast<std::add_pointer_t<int>>(_a[2]))); break;
        case 3: _t->mySlot(); break;
        case 4: _t->mySlot((*reinterpret_cast<std::add_pointer_t<int>>(_a[1]))); break;
        case 5: _t->mySlotParam((*reinterpret_cast<std::add_pointer_t<int>>(_a[1])),(*reinterpret_cast<std::add_pointer_t<int>>(_a[2]))); break;
        default: ;
        }
    }
    if (_c == QMetaObject::IndexOfMethod) {
        if (QtMocHelpers::indexOfMethod<void (TsignalApp::*)()>(_a, &TsignalApp::mySignal, 0))
            return;
        if (QtMocHelpers::indexOfMethod<void (TsignalApp::*)(int )>(_a, &TsignalApp::mySignal, 1))
            return;
        if (QtMocHelpers::indexOfMethod<void (TsignalApp::*)(int , int )>(_a, &TsignalApp::mySignalParam, 2))
            return;
    }
}

const QMetaObject *TsignalApp::metaObject() const
{
    return QObject::d_ptr->metaObject ? QObject::d_ptr->dynamicMetaObject() : &staticMetaObject;
}

void *TsignalApp::qt_metacast(const char *_clname)
{
    if (!_clname) return nullptr;
    if (!strcmp(_clname, qt_staticMetaObjectStaticContent<qt_meta_tag_ZN10TsignalAppE_t>.strings))
        return static_cast<void*>(this);
    return QMainWindow::qt_metacast(_clname);
}

int TsignalApp::qt_metacall(QMetaObject::Call _c, int _id, void **_a)
{
    _id = QMainWindow::qt_metacall(_c, _id, _a);
    if (_id < 0)
        return _id;
    if (_c == QMetaObject::InvokeMetaMethod) {
        if (_id < 6)
            qt_static_metacall(this, _c, _id, _a);
        _id -= 6;
    }
    if (_c == QMetaObject::RegisterMethodArgumentMetaType) {
        if (_id < 6)
            *reinterpret_cast<QMetaType *>(_a[0]) = QMetaType();
        _id -= 6;
    }
    return _id;
}

// SIGNAL 0
void TsignalApp::mySignal()
{
    QMetaObject::activate(this, &staticMetaObject, 0, nullptr);
}

// SIGNAL 1
void TsignalApp::mySignal(int _t1)
{
    QMetaObject::activate<void>(this, &staticMetaObject, 1, nullptr, _t1);
}

// SIGNAL 2
void TsignalApp::mySignalParam(int _t1, int _t2)
{
    QMetaObject::activate<void>(this, &staticMetaObject, 2, nullptr, _t1, _t2);
}
QT_WARNING_POP
```
可以看到几个关键的变化 <a href="elink@6ffK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6U0L8$3c8W2j5Y4u0G2N6%4y4W2M7W2)9J5k6h3c8W2N6W2)9J5c8Y4q4@1y4W2)9J5c8Y4q4@1j5X3q4K6k6g2)9J5c8Y4y4J5j5#2)9J5c8X3y4G2M7X3g2D9K9h3u0Q4x3V1k6C8k6i4u0F1k6h3I4Q4x3V1k6I4L8$3u0B7k6h3y4@1k6r3g2X3M7#2)9J5k6h3S2Q4x3X3g2Z5N6r3#2D9">源码</a>:

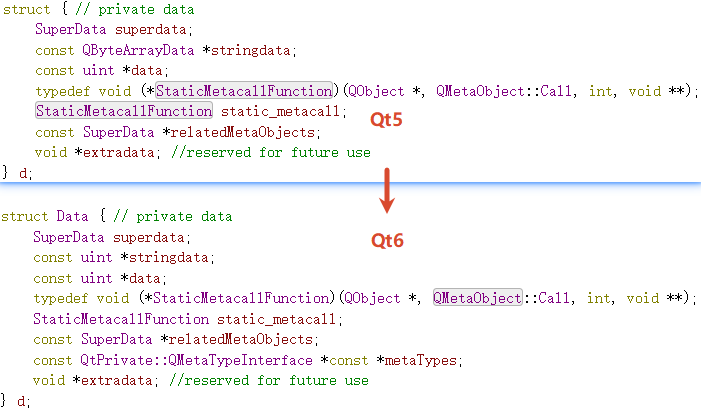

### 2.1 QMetaObject::Data
```
Q_CONSTINIT const QMetaObject TsignalApp::staticMetaObject = { {
    QMetaObject::SuperData::link<QMainWindow::staticMetaObject>(),
    qt_staticMetaObjectStaticContent<qt_meta_tag_ZN10TsignalAppE_t>.stringdata,
    qt_staticMetaObjectStaticContent<qt_meta_tag_ZN10TsignalAppE_t>.data,
    qt_static_metacall,
    nullptr,
    qt_staticMetaObjectRelocatingContent<qt_meta_tag_ZN10TsignalAppE_t>.metaTypes,
    nullptr
} };
```
->
```
// qtbase/src/corelib/kernel/qobjectdefs.h (Qt6)
struct QMetaObject {
    struct Data {
        SuperData superdata;                                    // 父类 QMetaObject 指针
        const uint *stringdata;                                 // ★ 变更: uint* 而非 QByteArrayData*
        const uint *data;                                       // QMetaObjectPrivate + 方法/属性/枚举数据
        typedef void (*StaticMetacallFunction)(QObject *, QMetaObject::Call, int, void **);
        StaticMetacallFunction static_metacall;                 // qt_static_metacall 函数指针
        const SuperData *relatedMetaObjects;                    // 关联的元对象
        const QtPrivate::QMetaTypeInterface *const *metaTypes;  // ★ 新增: 元类型接口数组
        void *extradata;                                        // 保留
    } d;
};
```
**主要变化为stringdata类型变了, 多了一个metaTypes字段, 因此解析的逻辑需要适配这个新的stringdata.**

### 2.2 其他数据结构
* **QMetaObjectPrivate**
```
// qtbase/src/corelib/kernel/qmetaobject_p.h
struct QMetaObjectPrivate {
    // revision 历史:
    //   7 = Qt 5.0
    //   8 = Qt 5.12 (枚举名)
    //   9 = Qt 6.0 (属性和方法的 metatype)
    //  10 = Qt 6.2 (metaobject 的 metatype 存入 metaTypes 数组; const 方法标记_
    //  11 = Qt 6.5 (void 的 metatype 存入 metaTypes 数组)
    //  12 = Qt 6.6 (枚举的 metatype)
    //  13 = Qt 6.9 (64-bit QFlags; 方法 revision 移入新位置)
    enum { OutputRevision = 13 };

int revision;               // [0]  当前值 = 13
    int className;              // [1]  类名在 stringdata 中的索引
    int classInfoCount;         // [2]  classInfo 数量
    int classInfoData;          // [3]  classInfo 数据在 data[] 中的偏移
    int methodCount;            // [4]  方法总数（信号+槽+普通方法）
    int methodData;             // [5]  方法数据在 data[] 中的偏移
    int propertyCount;          // [6]  属性数量
    int propertyData;           // [7]  属性数据在 data[] 中的偏移
    int enumeratorCount;        // [8]  枚举数量
    int enumeratorData;         // [9]  枚举数据在 data[] 中的偏移
    int constructorCount;       // [10] 构造函数数量
    int constructorData;        // [11] 构造函数数据在 data[] 中的偏移
    int flags;                  // [12] 标志位
    int signalCount;            // [13] 信号数量
};
// 与 Qt5 完全相同的字段布局. 差异仅在 revision 值上: Qt5 为 7, Qt6 为 9~13 取决于具体版本.
```

* **QMetaMethod::Data**
```
// qtbase/src/corelib/kernel/qmetaobject.h
struct QMetaMethod::Data {
    enum { Size = 6 };  // ★ Qt5 为 5

uint name()           const { return d[0]; }  // 方法名在 stringdata 中的索引
    uint argc()           const { return d[1]; }  // 参数个数
    uint parameters()     const { return d[2]; }  // 参数类型数据在 data[] 中的偏移
    uint tag()            const { return d[3]; }  // tag 在 stringdata 中的索引
    uint flags()          const { return d[4]; }  // 标志位(Access | MethodType | ...)
    uint metaTypeOffset() const { return d[5]; }  // ★ 新增: 在 metaTypes 数组中的偏移

const uint *d;
};
```
**关键变化：Size 从 5 → 6, 新增 `metaTypeOffset`**, 因此, 索引为 `id` 的方法在 `data[]` 中的偏移计算为:
```
方法偏移 = QMetaObjectPrivate.methodData + id * 6  //(Qt5 为 `methodData + id * 5`)
```
**flags 位域定义**(来自 `qtmocconstants.h`):
```
namespace QtMocConstants {
    enum MethodFlags : uint {
        AccessPrivate    = 0x00,
        AccessProtected  = 0x01,
        AccessPublic     = 0x02,
        AccessMask       = 0x03,

MethodMethod     = 0x00,   // 普通方法
        MethodSignal     = 0x04,   // 信号
        MethodSlot       = 0x08,   // 槽
        MethodConstructor= 0x0c,   // 构造函数
        MethodTypeMask   = 0x0c,

MethodCompatibility = 0x10,
        MethodCloned        = 0x20,
        MethodScriptable    = 0x40,
        MethodRevisioned    = 0x80,
        MethodIsConst       = 0x100,  // ★ Qt6 新增
    };
};
```
其他数据结构让AI直接分析一下就好了。

### 2.3 字符串数据的变化
* **Qt5 的字符串存储**

Qt5 使用 `QByteArrayData` 数组, 每个元素 24 字节, 包含 `ref`、`size`、`alloc`、`offset` 字段. 通过 `&arrayData + offset` 计算字符串地址。
```
// Qt5 moc 生成
struct qt_meta_stringdata_TsignalApp_t {
    QByteArrayData data[10];   // 10 个 QByteArrayData 元素
    char stringdata[78];       // 原始 C 字符串
};
```

* **Qt6 的字符串存储**

Qt6 彻底重写了字符串存储机制. `QMetaObject.d.stringdata` 现在指向 `const uint*`, 使用紧凑的二进制编码.

在 Qt6 最新版的 moc 代码中, 字符串通过 `QtMocHelpers::StringRefStorage` 模板类构建:
```
// Qt6 moc 生成的代码
QtMocHelpers::StringRefStorage qt_stringData {
    "TsignalApp",       // 索引 0
    "mySignal",         // 索引 1
    "",                 // 索引 2
    "x",                // 索引 3
    "mySignalParam",    // 索引 4
    "y",                // 索引 5
    "mySlot",           // 索引 6
    "mySlotParam"       // 索引 7
};
```
在编译后的二进制中, `stringdata` 指向一个 `uint` 数组, 其编码格式为:
```
[偏移和长度信息...][null终止的字符串数据紧随其后]
```
每个字符串在 `uint` 数组中用 **一对 uint**(共 8 字节)表示:
- `stringdata[2*index]` = 该字符串相对于 `stringdata` 起始位置的**字节偏移**
- `stringdata[2*index + 1]` = 该字符串的**长度**(不含 null 终止符)

字符串内容本身紧跟在索引区之后, 以 `\0` 分隔.

这一格式可在 Qt6 源码 `qmetaobject.cpp` 中确认:
```
// qtbase/src/corelib/kernel/qmetaobject.cpp
static inline const char *rawStringData(const QMetaObject *mo, int index)
{
    uint offset = mo->d.stringdata[2*index];
    return reinterpret_cast<const char *>(mo->d.stringdata) + offset;
}

static inline QByteArrayView stringDataView(const QMetaObject *mo, int index)
{
    uint offset = mo->d.stringdata[2*index];
    uint length = mo->d.stringdata[2*index + 1];
    const char *string = reinterpret_cast<const char *>(mo->d.stringdata) + offset;
    return {string, qsizetype(length)};
}
```

### 2.4 MetaType 系统的引入
Qt6 的新增特性之一是在元对象中引入了 `QMetaTypeInterface` 指针数组.
`QMetaObject.d.metaTypes` 指向一个 `const QMetaTypeInterface*` 数组, 包含了:
- 每个方法的返回类型和参数类型的 `QMetaTypeInterface` 指针
- 每个属性的类型
- 元对象自身的类型(revision 10+)
- `void` 类型(revision 11+)
- 枚举类型(revision 12+)

`QMetaMethod::Data` 中新增的 `metaTypeOffset` 字段就是该方法对应的类型信息在 `metaTypes` 数组中的起始索引.

## 3. data[] 数组总体布局对比
### 3.1 Qt5 的 data[] 布局
```
[QMetaObjectPrivate: 14 个 int]
[ClassInfo 数据: classInfoCount * 2 个 uint]
[方法数据: methodCount * 5 个 uint]           ← 每方法 5 个 uint
[方法参数数据: 变长]
[属性数据: propertyCount * 3 个 uint]
[枚举数据: ...]
[构造函数数据: ...]
0  // eod 标记
```
### 3.2 Qt6 的 data[] 布局
```
[QMetaObjectPrivate: 14 个 int]
[ClassInfo 数据: classInfoCount * 2 个 uint]
[方法数据: methodCount * 6 个 uint]            ← 每方法 6 个 uint (★)
[方法参数数据: 变长]
[属性数据: propertyCount * 5 个 uint]          ← 每属性 5 个 uint (★)
[枚举数据: enumeratorCount * 5 个 uint]        ← 每枚举 5 个 uint (★)
[构造函数数据: ...]
0  // eod 标记
```

主要变化总结(每个条目的 uint 数):
| 数据类型 | Qt5 Size | Qt6 Size |
|----------|----------|----------|
| QMetaMethod::Data | 5 | **6** |
| QMetaProperty::Data | 3 | **5** |
| QMetaEnum::Data | 4 (rev 7) / 5 (rev 8+) | **5** |
| QMetaClassInfo::Data | 2 | 2 |

## 4. 其他细节 - QT_NO_DATA_RELOCATION 模式
许多 Qt6 程序定义了 `QT_NO_DATA_RELOCATION` 宏. 此时 `SuperData` 从 1 个指针扩展为 **2 个指针**:
```cpp
struct SuperData {
    const QMetaObject *direct;   // 通常为 NULL
    Getter indirect;             // 函数指针, 运行时调用以获取父类 QMetaObject
};
```
此时 `QMetaObject::Data` 的内存布局变为 **8 个指针**(64 字节). 位于<a href="elink@2acK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6U0L8$3c8W2j5Y4u0G2N6%4y4W2M7W2)9J5k6h3c8W2N6W2)9J5c8Y4q4@1y4W2)9J5c8Y4q4@1j5X3q4K6k6g2)9J5c8Y4y4J5j5#2)9J5c8X3y4G2M7X3g2D9K9h3u0Q4x3V1k6C8k6i4u0F1k6h3I4Q4x3V1k6I4L8$3u0B7k6h3y4@1k6r3g2X3M7#2)9J5k6h3S2Q4x3X3g2Z5N6r3#2D9">源码</a>第597行.

## 5. 脚本效果
写了这么多, 其实大部分数据结构我也没仔细看, 都是opus4.6看的( ᐛ ).

只要理解最关键的, 也就是我们要解析的这个数据是这样变化的:
![qt5_cmp_qt6.png](upload/attach/202604/901761_W4Q353PXZ3CKH3P.png)

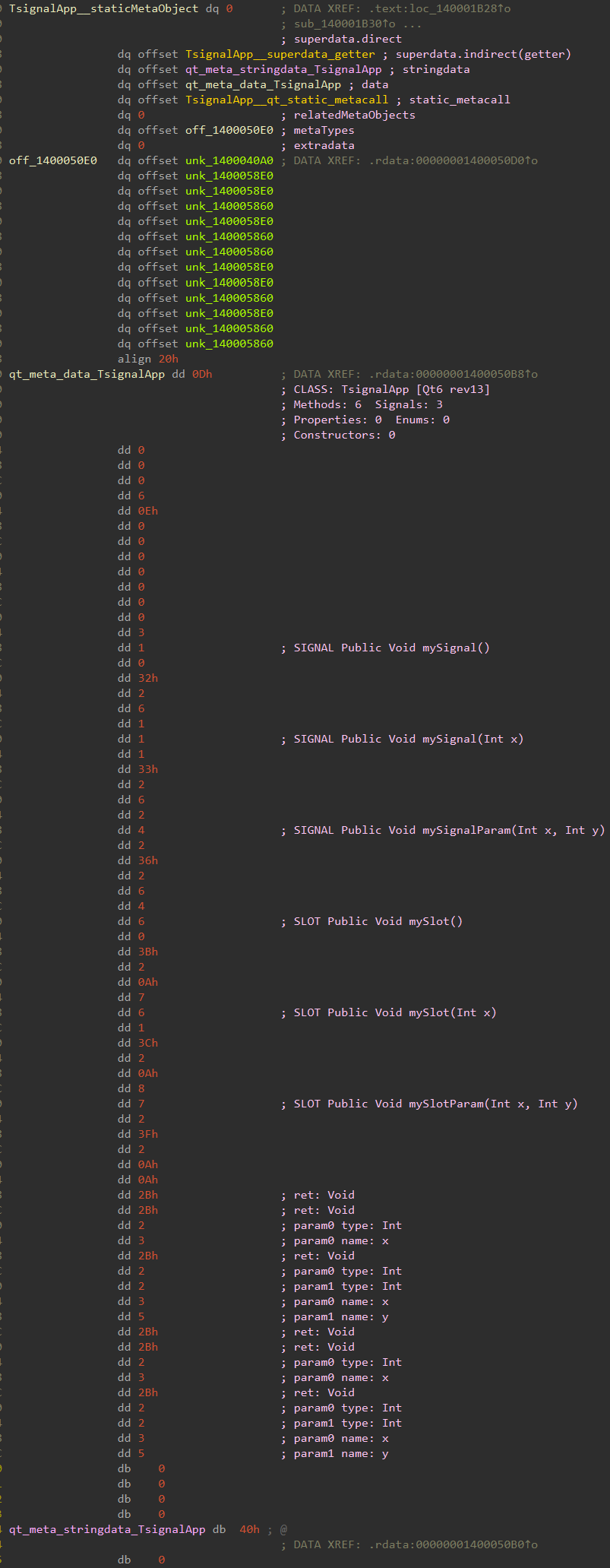

其中stringdata的结构变了, 计算method的偏移多了1个. 使用完解析脚本的效果如下:
![result](upload/attach/202604/901761_JUZMBHCWPUSKKET.png)
然后看一下qt_static_metacall这个分发函数, 和解析出来的是按顺序对应的:
![metacall](upload/attach/202604/901761_TSB77DK94YGNV6U.png)
然后就可以愉快的逆向了.

传递专业知识、拓宽行业人脉——看雪讲师团队等你加入！！

#调试逆向
