# 浅析64位Windows的SEH机制

笔者花费了一些时间，学习了64位WindowsSEH机制的底层原理。现写为博客，希望对大家有帮助。

**注意：本文是从逆向工程的角度分析64位Windows的SEH机制，阅读本文的前提是能够从程序员（开发）的角度理解SEH机制。**

如果读者从未了解过SEH机制，请先阅读以下文章：

<a href="elink@a49K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6T1L8r3!0Y4i4K6u0W2j5%4y4V1L8W2)9J5k6h3&6W2N6q4)9J5c8V1!0G2M7X3y4Z5K9g2)9J5c8X3q4J5N6r3W2U0L8r3g2Q4x3V1k6V1k6i4c8S2K9h3I4K6i4K6u0r3x3e0f1%4x3K6j5#2y4K6t1J5">Windows SEH机制（一）</a>

<a href="elink@9a1K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6T1L8r3!0Y4i4K6u0W2j5%4y4V1L8W2)9J5k6h3&6W2N6q4)9J5c8V1!0G2M7X3y4Z5K9g2)9J5c8X3q4J5N6r3W2U0L8r3g2Q4x3V1k6V1k6i4c8S2K9h3I4K6i4K6u0r3x3e0f1%4y4o6R3H3x3K6b7H3">Windows SEH之全局展开</a>

<a href="elink@1a8K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6T1L8r3!0Y4i4K6u0W2j5%4y4V1L8W2)9J5k6h3&6W2N6q4)9J5c8V1!0G2M7X3y4Z5K9g2)9J5c8X3q4J5N6r3W2U0L8r3g2Q4x3V1k6V1k6i4c8S2K9h3I4K6i4K6u0r3x3e0f1%4y4o6M7&6x3K6R3H3">Windows SEH机制（二）</a>

> 要使SEH发挥作用，必须得到编译器、硬件和操作系统的配合支持。SEH 在特定平台上的具体实现方式可能因架构而异。

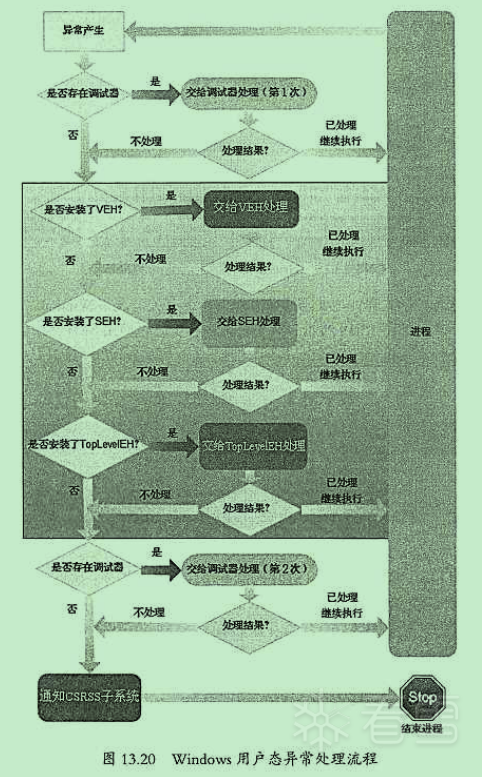

下图总结了Windows异常处理机制的基本框架（摘自《加密与解密》）：

![图片描述](upload/attach/202603/931393_XQZJUCEUJHFST65.webp)

## 示例程序

这里先给出一个基本的示例程序，便于我们讨论：

```cpp
// 示例程序 test.c
#include <windows.h>
#include <stdio.h>

int main() {
    __try {
        printf("__try block\n");
    }
    __except (EXCEPTION_EXECUTE_HANDLER) {
        printf("__except block\n");
    }
    return 0;
}
```

## RUNTIME_FUNCTION结构体

**64位中的SEH机制不再把异常处理下相关信息放到栈上，而是由编译器生成相关信息，并在放到PE文件中一个特定的节区中：.pdata。在64位SEH机制中需要学习的第一个结构就是RUNTIME_FUNCTION。若干RUNTIME_FUNCTION结构体组成一个数组，放在.pdata节区中**。该结构体定义如下：

```cpp
  typedef struct _RUNTIME_FUNCTION {
    DWORD BeginAddress;    // Start RVA of SEH code chunk
    DWORD EndAddress;      // End RVA of SEH code chunk
    DWORD UnwindData;      // Rva of an UNWIND_INFO structure that describes this code frame
  } RUNTIME_FUNCTION, *PRUNTIME_FUNCTION;
```

该结构体包含三个字段：

1. BeginAddress：函数的起始地址
2. EndAddress：函数的结束地址
3. UnwindData：指向UNWIND_INFO结构体的指针

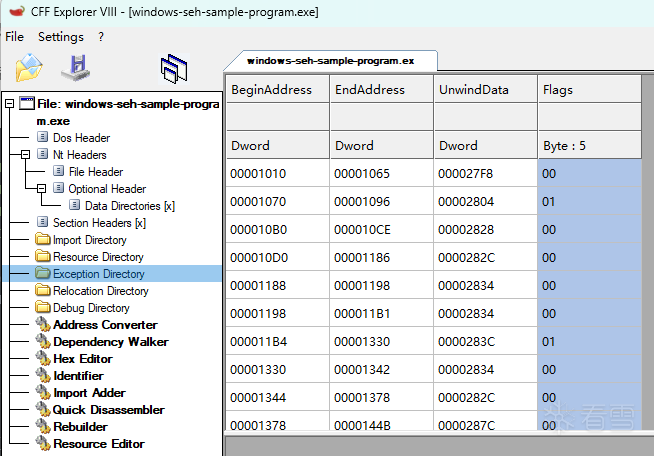

通过PE工具，我们可以查看到该结构体数组。例如，对于上面的程序，使用cff程序查看异常目录：

![图片描述](upload/attach/202603/931393_BZMVENAJVH7A2VU.webp)

**这个结构体的数量和__try块的数量无关，而与包含__try块的函数有关（不管函数中有多少个__try块）。并且可以看到，RUNTIME_FUNCTION在.pdata中的排序方式是以BeginAddress为准的升序排序。**

> 为什么这样排列？这是为了支持 O(log n) 时间复杂度的二分查找算法。当异常发生时，内核异常分发器（RtlLookupFunctionEntry）需要通过异常地址 RIP快速定位所属函数。二分查找是唯一能在对数时间内完成此任务的高效算法，而二分查找的前提条件就是数据集有序

注意，上面的三个地址都是相对于ImageBase的偏移量。所以尽管是在64位系统上，这三个地址也只有32位。

我们使用IDA来查看main函数对应的RUNTIME_FUNCTION条目。通过快捷键g就可以快速定位到main函数的RUNTIME_FUNCTION：

![图片描述](upload/attach/202603/931393_87HV5A4CJUC7N8X.webp)

```txt
.pdata:000000014000400C                 dd rva main             ; FunctionStart
.pdata:0000000140004010                 dd rva byte_140001096   ; FunctionEnd
.pdata:0000000140004014                 dd rva stru_140002804   ; UnwindInfo
```

可以将前两个字段的值放到放到反汇编窗口中查看，就是main函数的起始和结束地址。

接下来说说UnwindData指向的UNWIND_INFO结构体。

---

## UNWIND_INFO结构体

这个结构体十分关键，其中的内容是SEH的核心。UNWIND_INFO结构体定义如下：

```cpp
// Unwind info flags
#define UNW_FLAG_NHANDLER 0x0
#define UNW_FLAG_EHANDLER 0x01
#define UNW_FLAG_UHANDLER 0x02
#define UNW_FLAG_CHAININFO 0x04

// UNWIND_CODE 3 bytes structure
typedef union _UNWIND_CODE {
  struct {
    UBYTE CodeOffset;
    UBYTE UnwindOp : 4;
    UBYTE OpInfo : 4;
  };
  USHORT FrameOffset;
} UNWIND_CODE, *PUNWIND_CODE;

typedef struct _UNWIND_INFO {
  UBYTE Version : 3;          // + 0x00 - Unwind info structure version
  UBYTE Flags : 5;            // + 0x00 - Flags (see above)
  UBYTE SizeOfProlog;         // + 0x01
  UBYTE CountOfCodes;         // + 0x02 - Count of unwind codes
  UBYTE FrameRegister : 4;    // + 0x03
  UBYTE FrameOffset : 4;      // + 0x03
  UNWIND_CODE UnwindCode[1];  // + 0x04 - Unwind code array
  UNWIND_CODE MoreUnwindCode[((CountOfCodes + 1) & ~1) - 1];
  union {
    OPTIONAL ULONG ExceptionHandler;    // Exception handler routine
    OPTIONAL ULONG FunctionEntry;
  };
  OPTIONAL ULONG ExceptionData[];       // C++ Scope table structure
} UNWIND_INFO, *PUNWIND_INFO;
```

UNWIND_INFO结构体定义较为复杂，我们只关注其中的关键部分。

### Flags字段

**根据Flags的不同，UNWIND_INFO结构体的匿名联合体字段有不同的解释，ExceptionData字段是否有效也于Flags字段有关。**

下面的UNWIND_INFO结构体的定义更好的展示了Flags字段的影响：

```cpp
#define UNW_FLAG_NHANDLER 0x0
#define UNW_FLAG_EHANDLER 0x1
#define UNW_FLAG_UHANDLER 0x2
#define UNW_FLAG_CHAININFO 0x4

typedef struct _UNWIND_INFO {
    UBYTE Version         : 3;
    UBYTE Flags           : 5;
    UBYTE SizeOfProlog;
    UBYTE CountOfCodes;
    UBYTE FrameRegister  : 4;
    UBYTE FrameOffset    : 4;
    UNWIND_CODE UnwindCode[1];
    union {
        //
        // If (Flags & UNW_FLAG_EHANDLER)
        //
        OPTIONAL ULONG ExceptionHandler;
        //
        // Else if (Flags & UNW_FLAG_CHAININFO)
        //
        OPTIONAL ULONG FunctionEntry;
    };
    //
    // If (Flags & UNW_FLAG_EHANDLER)
    //
    OPTIONAL ULONG ExceptionData[];
} UNWIND_INFO, *PUNWIND_INFO;
```

**为了快速讲清楚重点，这里我们只讨论Flags设置为UNW_FLAG_EHANDLER的情况。**一个典型的Flags被设置为UNW_FLAG_EHANDLER的函数如下：

```cpp
void ExceptFunc() { __try {} __except(1) {} }
```

当Flags设置为UNW_FLAG_EHANDLER时，此时union中的ExceptionHandler（编程语言相关）字段有效，由编译器负责填写。**如果发生异常且指令指针为>= BeginAddress和< EndAddress，就调用该ExceptionHandler**。

**ExceptionHandler会解析ExceptionData字段来确定如何处理发生的异常。**

### C_SCOPE_TABLE结构体

> SCOPE译为范围，能力

**ExceptionData是指向C_SCOPE_TABLE结构体的指针的偏移量（也就是指向C_SCOPE_TABLE的指针）**，该结构体定义如下（务必仔细阅读）：

```cpp
// C Scope table entry
typedef struct _C_SCOPE_TABLE_ENTRY {
  ULONG Begin;        // +0x00 - Begin of guarded code block，__try块第一条指令的偏移量
  ULONG End;          // +0x04 - End of target code block，__try块内最后一条指令之后指令的偏移量
  ULONG Handler;      // +0x08 - Exception filter function (or “__finally” handler)
  ULONG Target;       // +0x0C - Exception handler pointer (the code inside __except block)
} C_SCOPE_TABLE_ENTRY, *PC_SCOPE_TABLE_ENTRY;

// C Scope table
typedef struct _C_SCOPE_TABLE {
  ULONG NumEntries;               // +0x00 - Number of entries
  C_SCOPE_TABLE_ENTRY Table[1];   // +0x04 - Scope table array
} C_SCOPE_TABLE, *PC_SCOPE_TABLE;
```

**RUNTIME_FUNCTION描述了包含SEH的函数的整个范围，而SCOPE_TABLE描述了函数内每个单独的__try/__except块。**

## 整体展示

```cpp
VOID FrobThePointer(PUCHAR UserAddress)
{
		__try
		{
        	*UserAddress = 0;
        	*UserAddress = 1;
 		}
 		__except (EXCEPTION_EXECUTE_HANDLER)
 		{
        	DbgPrint("Bad Address\n");
 		}
 }
```

以上面的代码为例，生成的汇编代码大致如下：

```asm
<00> mov     [rsp+0x8],rcx
<05> sub     rsp,0x28
<09> mov     rax,[rsp+0x30]        // Move UserAddress into RAX
<0e> mov     byte ptr [rax],0x0    // *UserAddress = 0;
<11> mov     rax,[rsp+0x30]        // Move UserAddress into RAX
<16> mov     byte ptr [rax],0x1    // *UserAddress = 1;
<19> jmp     FrobThePointer+0x28   // Success!
<1b> lea     rcx,"Bad Address\n"   // Begin of code in except block...
                                             //  prepare to DbgPrint
<22> call    DbgPrint
<27> nop
<28> add     rsp,0x28
<2c> ret
```

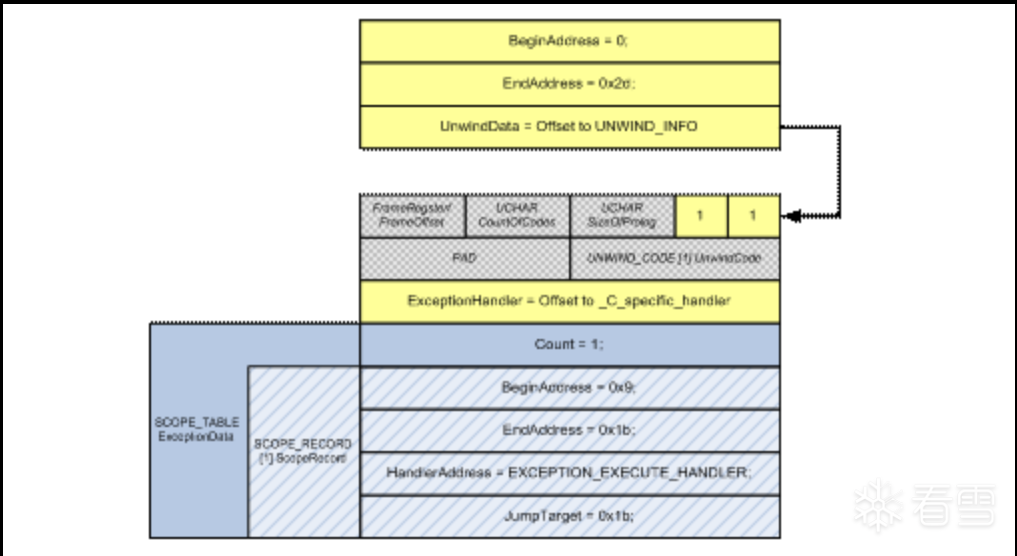

套到RUMTIME_FUNCTION和UNWIND_INFO结构体如下：

![图片描述](upload/attach/202603/931393_YH4JG6UEZQFCYJ6.webp)

## 定位到异常位置的流程（以除0异常为例）

到现在为止，我们可以总结一下x64的SEH机制如何定位到发生异常的地方：**假设发生异常的地址为EA，先通过二分查找在RUNTIME_FUNCTION（比较规则：BeginAddress < EA < EndAddress）定位到发生异常的函数，然后遍历ExceptionData指向的C_SCOPE_TABLE_ENTRY数组，定位到发生异常的try块（比较规则：Begin < EA < End）。**

这是查找的基本流程，但是我们可以再深入一些。

> 每当发生异常时，就会调用内部 Windows 函数 RtlDispatchException。该函数在用户模式异常的 NTDLL 模块中实现，在内核模式异常的 NTOSKRNL 模块中实现，方式略有不同。该函数通过执行一些初始检查来开始执行：如果存在用户模式VEH，则将调用该异常处理程序；否则将进行标准 SEH 处理。

> 标准SEH处理：复制异常时的线程上下文，并利用RtlLookupFunctionEntry函数来执行一项重要任务：获取PE文件的ImageBase和RUNTIME_FUNCTION结构。

---

现在，我们来追踪一个 64 位 Windows 程序发生除零异常 (`#DE`) 后，从 CPU 陷阱到最终执行 `__except` 块的**完整、详细的系统级调用链和数据结构操作**。这将深入到内核和运行时库的内部。

---

### 第一阶段：硬件陷阱与内核接管

**1. 触发异常**
```asm
; 在用户态执行
mov eax, 1
cdq
idiv dword ptr [rcx]  ; 假设 [rcx]=0，触发 #DE
```

**2. CPU 硬件操作**
- CPU 检测到除零，**中断号 0 (`#DE`)** 被触发。
- CPU 自动切换到**内核模式**（通过预设的 TSS 或 MSR 加载 `GS` 基址）。
- CPU 将关键的**用户态上下文**压入**当前线程的内核栈**，形成一个 `KTRAP_FRAME` 结构。这包括：
  - `RIP`：指向 `idiv` 的下一条指令。
  - `RSP`：用户态栈指针。
  - `RFLAGS`、`CS`、`SS` 等段寄存器。
  - 通用寄存器 `RAX`、`RCX`、`RDX` 等。
- CPU 根据 **IDT（中断描述符表）** 的条目 0，跳转到预设的中断处理程序入口。在 Windows 中，这是 **`KiDivideErrorFault`**（或类似的陷阱处理程序）。

**3. 内核陷阱处理 (`KiDivideErrorFault`)**
```c
// 伪代码，位于 ntoskrnl.exe
VOID KiDivideErrorFault() {
    // 1. 建立更完整的陷阱帧
    KTRAP_FRAME* pTrapFrame = GetCurrentTrapFrame();

    // 2. 将异常信息打包为 EXCEPTION_RECORD
    EXCEPTION_RECORD ExceptionRecord = {0};
    ExceptionRecord.ExceptionCode = STATUS_INTEGER_DIVIDE_BY_ZERO; // 0xC0000094
    ExceptionRecord.ExceptionAddress = pTrapFrame->Rip;
    ExceptionRecord.NumberParameters = 0;

    // 3. 调用公共的异常分发例程
    KiExceptionDispatch(&ExceptionRecord, pTrapFrame);
}
```

---

### 第二阶段：内核异常分发 (`KiExceptionDispatch` / `KiDispatchException`)

这是最核心的调度器。其内部逻辑复杂，但关键步骤如下：

**1. 构建 `CONTEXT` 和 `EXCEPTION_POINTERS`**
```c
// 在 KiDispatchException 内部
CONTEXT ContextRecord = {0};
// 从 KTRAP_FRAME 填充 ContextRecord 的所有寄存器
RtlpCaptureContext(&ContextRecord, pTrapFrame);

EXCEPTION_POINTERS ExceptionPointers = {0};
ExceptionPointers.ExceptionRecord = &ExceptionRecord;
ExceptionPointers.ContextRecord = &ContextRecord;
```

**2. 首次尝试：用户模式异常分发**
内核检查异常地址，发现 `RIP` 在用户空间。于是调用 **`RtlDispatchException`** 函数（这是用户态异常分发的内核入口）。

```c
BOOLEAN RtlDispatchException(PEXCEPTION_RECORD pExceptionRecord, PCONTEXT pContextRecord) {
    // 【关键点1】检查 VEH（向量化异常处理程序）
    if (RtlCallVectoredExceptionHandlers(pExceptionRecord, pContextRecord)) {
        return TRUE; // VEH 处理了异常
    }

    // 【关键点2】定位 RUNTIME_FUNCTION
    PRUNTIME_FUNCTION pRuntimeFunction = RtlLookupFunctionEntry(
        pContextRecord->Rip,          // 控制点
        &ImageBase,                   // 输出：模块基址
        NULL                          // 历史表
    );

    if (pRuntimeFunction == NULL) {
        // 没有函数表，通常是 JIT 代码，无法展开
        return FALSE;
    }

    // 【关键点3】获取 UNWIND_INFO
    PUNWIND_INFO pUnwindInfo = (PUNWIND_INFO)(ImageBase + pRuntimeFunction->UnwindInfoAddress);

    // 【关键点4】调用语言特定的异常处理程序（例如 __C_specific_handler）
    if (pUnwindInfo->Flags & (UNW_FLAG_EHANDLER | UNW_FLAG_UHANDLER)) {
        // 计算 ExceptionData 地址
        PVOID pHandlerData = RtlpGetHandlerData(pUnwindInfo);

        // 这个函数是 MSVC 运行时提供的，负责解析 SCOPE_RECORD
        EXCEPTION_DISPOSITION disposition = __C_specific_handler(
            pExceptionRecord,
            (PVOID)pContextRecord->Rip,
            pContextRecord,
            pHandlerData
        );

        if (disposition == ExceptionExecuteHandler) {
            // 找到了处理器，准备展开
            return TRUE;
        }
    }

    // 【关键点5】如果没有处理器，尝试展开一帧（用于 C++ 异常传播）
    RtlUnwindEx(...);
    return FALSE;
}
```

**3. `RtlLookupFunctionEntry` 的查找过程**
这个函数是第一阶段查找的具体实现。
```c
PRUNTIME_FUNCTION RtlLookupFunctionEntry(
    IN ULONG64 ControlPc,
    OUT PULONG64 ImageBase,
    IN OUT PT_RUNTIME_FUNCTION* HistoryTable
) {
    // 1. 通过 ControlPc 找到所属的 PE 模块 (DLL/EXE)
    PLDR_DATA_TABLE_ENTRY pModule = LdrFindEntryForAddress(ControlPc);
    *ImageBase = pModule->DllBase;

    // 2. 从 PE 头定位 .pdata 节
    PIMAGE_NT_HEADERS pNtHeaders = (PIMAGE_NT_HEADERS)(*ImageBase + ((PIMAGE_DOS_HEADER)*ImageBase)->e_lfanew);
    PIMAGE_SECTION_HEADER pSection = IMAGE_FIRST_SECTION(pNtHeaders);
    for (WORD i = 0; i < pNtHeaders->FileHeader.NumberOfSections; i++, pSection++) {
        if (memcmp(pSection->Name, ".pdata", 6) == 0) {
            break;
        }
    }

    // 3. 计算 RUNTIME_FUNCTION 数组的起始和结束
    PRUNTIME_FUNCTION pFunctionTable = (PRUNTIME_FUNCTION)(*ImageBase + pSection->VirtualAddress);
    ULONG NumberOfFunctions = pSection->Misc.VirtualSize / sizeof(RUNTIME_FUNCTION);

    // 4. 【核心】二分查找
    return RtlpBinarySearch(pFunctionTable, ControlPc - *ImageBase, NumberOfFunctions);
}
```

**4. `__C_specific_handler` 的工作（用户态回调！）**
这是 MSVC 运行时库 (`vcruntimexxx.dll`) 提供的函数。**注意：此时 CPU 仍在内核模式，但该函数是用户态代码，内核会临时切换到用户态执行它。**
```c
EXCEPTION_DISPOSITION __C_specific_handler(
    PEXCEPTION_RECORD pExceptionRecord,
    PVOID EstablisherFrame,  // 实际上是发生异常的函数栈帧指针
    PCONTEXT pContextRecord,
    PEXCEPTION_REGISTRATION_RECORD pDispatcherContext
) {
    // 1. 从 DispatcherContext 中提取 SCOPE_RECORD 数组
    PSCOPE_RECORD pScopeRecords = (PSCOPE_RECORD)pDispatcherContext;
    DWORD scopeCount = pScopeRecords->Count;
    pScopeRecords++; // 指向第一个 SCOPE_RECORD

    // 2. 计算异常在函数内的偏移
    DWORD_PTR ImageBase = ...;
    PRUNTIME_FUNCTION pRF = ...;
    DWORD offsetInFunction = (DWORD)(pContextRecord->Rip - ImageBase - pRF->BeginAddress);

    // 3. 线性遍历 SCOPE_RECORD
    for (DWORD i = 0; i < scopeCount; i++) {
        if (offsetInFunction >= pScopeRecords[i].BeginAddress &&
            offsetInFunction < pScopeRecords[i].EndAddress) {
            // 4. 找到匹配的 try 块！调用过滤器
            if (pScopeRecords[i].HandlerAddress) {
                int filterResult = ((FILTER_FUNC)pScopeRecords[i].HandlerAddress)();
                if (filterResult == EXCEPTION_EXECUTE_HANDLER) {
                    // 5. 设置要跳转的目标地址
                    pDispatcherContext->TargetIp = ImageBase + pRF->BeginAddress + pScopeRecords[i].JumpTarget;
                    return ExceptionExecuteHandler;
                }
            }
        }
    }
    return ExceptionContinueSearch;
}
```

---

### 第三阶段：栈展开与最终派发

**1. 内核收到 `ExceptionExecuteHandler` 后的操作**
内核的 `KiDispatchException` 收到 `RtlDispatchException` 返回 `TRUE`，知道找到了处理程序。

```c
// 在 KiDispatchException 中
if (FirstPassSuccess) { // 即 RtlDispatchException 返回 TRUE
    // 1. 获取目标地址（由 __C_specific_handler 设置）
    ULONG64 TargetIp = GetTargetIpFromDispatcherContext();

    // 2. 执行栈展开
    RtlUnwindEx(
        TargetFrame,          // 展开到哪个帧
        TargetIp,            // 要跳转的目标地址
        pExceptionRecord,
        ReturnValue,         // 返回值
        pContextRecord,
        HistoryTable
    );

    // 3. 修改陷阱帧中的 RIP
    pTrapFrame->Rip = TargetIp;

    // 4. 【关键】恢复执行
    KiContinuePreviousMode(pContextRecord, pTrapFrame, PreviousMode);
}
```

**2. `RtlUnwindEx` 的展开过程**
这是实际的栈帧展开器，它解释执行 `UNWIND_CODE` 数组。
```c
VOID RtlUnwindEx(...) {
    // 循环展开每一帧，直到到达目标帧
    while (CurrentFrame < TargetFrame) {
        // 对当前帧，查找其 RUNTIME_FUNCTION
        PRUNTIME_FUNCTION pRF = RtlLookupFunctionEntry(CurrentRip, &ImageBase, NULL);
        PUNWIND_INFO pUnwindInfo = (PUNWIND_INFO)(ImageBase + pRF->UnwindInfoAddress);

        // 解释执行 UNWIND_CODE
        for (int i = 0; i < pUnwindInfo->CountOfCodes; i++) {
            switch (pUnwindInfo->UnwindCode[i].UnwindOp) {
                case UWOP_PUSH_NONVOL:
                    // 模拟 pop 操作，恢复寄存器
                    Context->Rsp += 8;
                    Context->Rbx = *(PULONG64)(Context->Rsp - 8);
                    break;
                case UWOP_ALLOC_SMALL:
                    Context->Rsp += (pUnwindInfo->UnwindCode[i].OpInfo * 8) + 8;
                    break;
                // ... 其他展开操作码
            }
        }

        // 如果有终止处理器（__finally），现在调用它
        if (pUnwindInfo->Flags & UNW_FLAG_UHANDLER) {
            CallTerminationHandler(pUnwindInfo, Context);
        }

        // 移动到调用者帧
        CurrentRip = *(PULONG64)Context->Rsp;
        Context->Rsp += 8;
    }
}
```

---

### 第四阶段：返回用户态，执行处理块

**1. 最终返回 (`KiContinuePreviousMode`)**
内核将修改后的 `CONTEXT` 写回陷阱帧，然后执行 `iretq`（或 `sysret`）指令，**返回到用户态**。但返回的 `RIP` 不是原来的 `idiv` 之后，而是 `__except` 块的地址。

**2. 用户态恢复执行**
```asm
; 这是用户态，但 RIP 已指向 __except 块
; 假设 __except 块地址是 0x140001050
0x140001050: mov rcx, str_inside_except
0x140001057: call printf
; ... 异常处理代码
```

---

关键数据结构和调用链总结：

---

调用链总结如下：

```txt
KiUserExceptionDispatcher // Windows Kernel Internal (KI) API
  -> RtlDispatchException // main logic for exception handling
    -> RtlpCallVectoredHandlers // call any VEH
    -> RtlLookupFunctionEntry // look for valid PRUNTIME_FUNCTION entry in ExceptionDirectory
      -> RtlpLookupDynamicFunctionEntry // if no valid PRUNTIME_FUNCTION, run any dynamic callbacks
    -> RtlVirtualUnwind / RtlpxVirtualUnwind // perform stack frame unwinding
    -> RtlpExecuteHandlerForException // execute exception handler!
```

**上面的代码涉及到了较多的结构体，大家可以参考钱松林老师的《C++反汇编与逆向分析技术揭秘》一书。**

## UNWIND_CODE结构体

在UNWIND_INFO结构体中有一个UnwindCode字段，指向UNWIND_CODE结构体。

`UNWIND_CODE` 结构体是 **64 位 SEH 机制中的“展开脚本”或“逆操作指令集”**。它不直接参与异常处理的**决策**（这是 `SCOPE_RECORD` 的工作），而是负责异常处理流程中的**执行**环节——即如何安全、正确地将栈帧恢复到函数调用前的状态。这是实现栈展开（Stack Unwind）的基石。

---

### `UNWIND_CODE` 的核心角色：栈帧的“构建蓝图”与“拆卸手册”

你可以将函数调用过程想象成搭积木：

- **函数序言 (Prolog)**：是“搭积木”的过程。它在栈上分配空间、保存寄存器。
- **函数尾声 (Epilog)**：是“拆积木”的过程。它恢复寄存器、释放栈空间，然后返回。
- **异常发生时**：程序突然中断，积木搭到一半。`UNWIND_CODE` 就是一份**紧急拆卸手册**，告诉系统如何从这个“半成品”状态，安全地拆回到调用前的样子，而不管积木搭到了哪一步。

**关键点**：异常可能发生在函数序言之后、尾声之前的**任何位置**。系统必须能够从**任意点**将栈恢复到函数入口之前的状态。`UNWIND_CODE` 提供了完成此操作所需的**精确、逐步的逆操作指令**。

---

### `UNWIND_CODE` 结构体详解

定义位于 `winnt.h`：

```c
typedef union _UNWIND_CODE {
    struct {
        UBYTE CodeOffset;  // 距离序言开始的偏移量（以字节为单位）
        UBYTE UnwindOp:4;  // 展开操作码
        UBYTE OpInfo:4;    // 操作码附加信息
    };
    USHORT FrameOffset;    // 当 UnwindOp 为某些值时，整个USHORT表示帧偏移
} UNWIND_CODE, *PUNWIND_CODE;
```

**字段含义**：

- **`CodeOffset`**：**这是最关键、最精妙的设计。** 它表示**本展开操作应该在函数序言的哪个“进度点”之后执行**。系统通过比较异常地址（`RIP`）与函数起始地址的偏移量，来决定执行 `UNWIND_CODE` 数组中的哪些指令。这确保了无论异常发生在序言后、函数体中还是尾声前，栈都能被正确恢复。
- **`UnwindOp`**：展开操作码。定义了具体的恢复操作（如 `pop` 寄存器、增加 `RSP` 等）。
- **`OpInfo`**：操作信息，通常是寄存器编号或大小参数。

---

### `UNWIND_CODE` 在异常处理流程中的具体工作

让我们结合一个具体例子，跟踪流程。假设有以下函数：

```c
// 对应的汇编序言
MyFunc:
    push    rbx        ; 保存非易失寄存器
    push    rsi
    sub     rsp, 0x20  ; 分配局部变量空间
    ...                ; 函数体
```

编译器会为它生成以下逻辑的 `UNWIND_CODE` 数组（伪代码表示）：

```c
UNWIND_CODE UnwindCode[] = {
    {CodeOffset: 0x0, UnwindOp: UWOP_PUSH_NONVOL, OpInfo: RBX}, // 对应 push rbx
    {CodeOffset: 0x1, UnwindOp: UWOP_PUSH_NONVOL, OpInfo: RSI}, // 对应 push rsi
    {CodeOffset: 0x2, UnwindOp: UWOP_ALLOC_SMALL, OpInfo: 4}    // 对应 sub rsp,0x20 (4*8=0x20)
};
```

**注意**：`CodeOffset` 是累加的。第一条对应序言第0字节(`push rbx`)，第二条对应第1字节(`push rsi`)，第三条对应第2字节(`sub rsp,0x20`)。

#### 场景分析：异常发生在不同位置

**场景1：异常发生在序言之后，函数体内部**（例如在 `sub rsp, 0x20` 之后）

1.  系统计算 `RIP` 偏移，假设为 `0x05`。
2.  遍历 `UNWIND_CODE` 数组，执行所有 `CodeOffset <= 0x05` 的指令（即全部三条）：
    - 执行逆操作：`add rsp, 0x20` （恢复栈分配）
    - 执行逆操作：模拟 `pop rsi` （从栈上恢复 `rsi` 的值到 `CONTEXT` 结构）
    - 执行逆操作：模拟 `pop rbx` （恢复 `rbx`）
3.  栈指针 `RSP` 和寄存器 `RBX`、`RSI` 被恢复到进入函数时的状态。

**场景2：异常发生在序言执行过程中**（例如在 `push rsi` 之后，`sub rsp,0x20` 之前）

1.  `RIP` 偏移假设为 `0x01`。
2.  只执行 `CodeOffset <= 0x01` 的指令（前两条）：
    - 执行逆操作：模拟 `pop rsi`
    - 执行逆操作：模拟 `pop rbx`
3.  **注意**：`UWOP_ALLOC_SMALL` 对应的操作（`add rsp,0x20`）**不会被执行**，因为对应的 `sub rsp,0x20` 指令还没执行！这就是 `CodeOffset` 机制的精髓：**只撤销那些已经执行了的序言操作**。

**场景3：用于 `__finally` 的展开**

当为 `__finally` 展开时，过程相同。`UNWIND_CODE` 确保栈被正确恢复，然后系统会跳转到 `__finally` 块执行清理代码，最后继续展开。

---

### 主要的 `UnwindOp` 操作码及其逆操作

**重要提示**：展开时的“pop”操作是**逻辑上的**。实际过程是：

1.  从当前 `RSP` 和 `CodeOffset` 计算原始值在栈上的位置。
2.  将该值读入 `CONTEXT` 结构中的对应寄存器字段。
3.  更新 `CONTEXT` 中的 `RSP` 值，模拟栈指针移动。

**栈内存本身的内容不会被修改**，只是 `CONTEXT` 被更新，为后续恢复执行做准备。

---

登录后可查看完整内容

冰与火的战歌：Windows内核攻防实战高级班！从零到实战，融合AI与Windows内核攻防全技术栈，打造具备自动化能力的内核开发高手。

#调试逆向 #系统底层

最新回复 (4)
xyzliao 雪币： 733 活跃值： (5709) 能力值： ( LV3，RANK：20 ) 在线值：发帖 4 回帖 134 粉丝 4 关注私信	xyzliao 2 楼太硬核了 2026-4-3 10:47 0
yuanyouran 雪币： 85 活跃值： (3210) 能力值： ( LV2，RANK：10 ) 在线值：发帖 5 回帖 191 粉丝 1 关注私信	yuanyouran 3 楼感谢分享~~ 2026-4-7 09:27 0
MsScotch 雪币： 4279 活跃值： (5166) 能力值： ( LV2，RANK：10 ) 在线值：发帖 3 回帖 397 粉丝 5 关注私信	MsScotch 4 楼 tql 2026-4-8 10:27 0
yuanyouran 雪币： 85 活跃值： (3210) 能力值： ( LV2，RANK：10 ) 在线值：发帖 5 回帖 191 粉丝 1 关注私信	yuanyouran 5 楼 tql 2026-4-9 22:37 0
	游客登录 \| 注册方可回帖回帖表情雪币赚取及消费高级回复
