R^X 分页：在 ARM64 上实现对进程完全透明的代码修改

从一个真实的困境说起

假设你正在做一件很常见的事：hook 一个 Android 应用里的某个函数。

方案很成熟——找到目标函数入口，把前几个字节改成一条跳转指令，跳到你的 hook 函数里。处理完之后再跳回去执行原始逻辑。这就是 inline hook，几乎所有 hook 框架的基本套路。

你写好了 hook，注入进去，完美运行。函数被成功劫持，返回值被修改，一切如你所愿。

然后你发现目标应用闪退了。

翻日志，发现应用在启动后会做一轮"完整性自检"——它把自己 .text 段的每个字节读出来，算一遍 CRC，和编译时的预期值对比。你写入的那条跳转指令，就这样被发现了。

这不是什么罕见的对抗手段。很多加固方案、反作弊系统、甚至一些金融类 App 都会做类似的事：读自己的代码段，检查有没有被人动过。手段可以很简单（CRC、MD5），也可以很暴力（逐字节比对、mmap 后重新校验）。

你的 hook 面临一个尴尬的处境：它必须存在于代码段里才能生效，但只要它存在于代码段里就会被发现。

不只是 inline hook。调试器断点（BRK 指令）、热补丁（NOP 替换）、uprobe——任何需要修改代码页的技术，都面临同一个根本矛盾。

破局：一个地址，两份物理页面

ARM64 的内存管理单元（MMU）负责把虚拟地址翻译成物理地址。翻译的依据是页表，页表的每一项（PTE）记录了两个关键信息：这个虚拟页对应哪个物理页帧，以及访问权限是什么。

通常，一个虚拟地址只对应一个物理页面。但如果我们能在不同的时机，让 PTE 指向不同的物理页面呢？

思路就是这么直接：

准备两个物理页面。 一个是原始代码的完整拷贝，在上面写入你需要的修改（跳转指令、BRK、NOP，随便什么）——叫它 shadow page。另一个就是原封不动的原始页面——叫它 original page。

然后，根据访问类型动态切换 PTE：

                    虚拟地址 0x1000
                         │
              ┌──────────┴──────────┐
              │                     │
         CPU 取指令             进程 read()
              │                     │
              ▼                     ▼
    ┌──────────────────┐   ┌──────────────────┐
    │   Shadow Page    │   │  Original Page   │
    │                  │   │                  │
    │  ... 原始代码 ... │   │  ... 原始代码 ... │
    │  B <hook_entry>  │   │  原始指令         │  ← 同一偏移
    │  ... 原始代码 ... │   │  ... 原始代码 ... │
    │                  │   │                  │
    │  权限: 仅执行     │   │  权限: 仅读取     │
    └──────────────────┘   └──────────────────┘

为什么 ARM64 能做到"仅执行、不可读"？

ARM64 的 PTE 里有三个和权限相关的关键位：

这里有一个关键的架构特性：ARM64 的指令 fetch 不检查 AP 位。

也就是说，即使你不设 AP[1]（不允许 EL0 数据访问），用户态程序的 read() 会被拒绝，但 CPU 的指令 fetch 不受影响——只要 UXN 没有置 1，这个页面上的代码就能正常执行。

这就给了我们构造"仅执行"页面的能力：

// Shadow page: 仅执行
// 不设 AP[1] → 用户态无法数据访问（read 会 fault）
// 不设 UXN  → 用户态可以执行（指令 fetch 不看 AP）
shadow_pte = make_pte(shadow_pfn, 0);

// Original page: 仅读取
// 设 AP[1] + AP[2] → 用户态可读、只读
// 设 UXN           → 禁止执行
original_pte = make_pte(orig_pfn, PTE_USER | PTE_RDONLY | PTE_UXN);

有了这组权限编码，"仅执行"和"仅读取"就不再是概念，而是可以写进页表的具体比特位。

读取隐藏：怎么自动切换？

理解了权限编码之后，关键问题是：谁来触发切换？答案是——CPU 自己。

正常运行时，代码页处于 SHADOW_X 状态（PTE 指向 shadow page，权限 --x）。程序正常跑着，CPU 取指令一切正常。直到有人试图读这个页面——两个状态之间就开始来回切换：

      ┌──────────────────────────────────────┐
      │                                      │
      │  read fault                exec fault│
      │  (进程读取代码)            (恢复执行) │
      │                                      │
      ▼                                      │
  ┌────────────┐                      ┌──────┴───────┐
  │ ORIGINAL   │ ────exec fault────>  │  SHADOW_X    │
  │   (r--)    │                      │   (--x)      │
  │  原始代码  │  <───read fault────  │  修改后代码  │
  └────────────┘                      └──────────────┘

整个过程对进程完全透明。它读到的永远是干净的原始代码，CRC、MD5、逐字节比对——全部通过。但实际执行的是 shadow page 上被修改过的指令。

切换通过 page fault 自动触发，不需要任何额外的定时器或轮询。读了就切到原始页，执行了就切回 shadow 页，像一个跷跷板。

除了用户态的 read()，还需要处理内核态的读取路径。/proc/pid/mem、process_vm_readv、ptrace 的 PEEKDATA 走的是 GUP（Get User Pages）路径，直接解析页表拿物理页，不触发 fault。对此，我们 hook GUP 的核心函数 follow_page_pte，在读取前临时将 PTE 指向 original page，读完立刻恢复，确保所有读取路径都拿到原始代码。

还有一点值得强调：R^X 的权限拆分仅发生在页表（PTE）层面，VMA 层面完全不受影响。 我们没有修改任何 vm_area_struct 的 vm_flags，所以进程通过 /proc/self/maps 看到的内存权限仍然是原始的 r-xp——不会突然变成 --xp 或 r--p。同理，mprotect 的查询、mincore、以及内核内部遍历 VMA 的逻辑，都看不到任何异常。权限的"跷跷板"只在硬件页表这一层悄悄发生，内核的内存管理子系统对此一无所知。

三条路：R^X 的不同实现方式

R^X 分页的核心思路确定了，但"在哪一层做权限拆分"还有选择。根据干预的层级不同，至少有三种实现路径，各有取舍。

方式一：Hypervisor 方案——在 EL2 做 Stage-2 页表拆分

如果目标进程跑在 ARM 虚拟机里，还有一条更优雅的路。

ARM64 的虚拟化架构有两级地址翻译。Guest 内核管理的是 Stage-1 页表（GVA → GPA，Guest 虚拟地址到 Guest 物理地址），而 Hypervisor 在 EL2 管理 Stage-2 页表（GPA → HPA/HVA，Guest 物理地址到宿主物理地址）。

R^X 的权限拆分可以完全在 Stage-2 页表上做：Hypervisor 为目标 GPA 准备两个 HPA 映射，在 Stage-2 层面控制 R 和 X 权限的切换。Guest 内核的 Stage-1 页表完全不用动。

这是三种方案里最干净的。Guest 内核的页表状态始终一致，不会出现任何异常的 PTE 修改，内核的内存管理子系统感知不到任何异常。从 Guest 的视角看，无论是内核还是用户态，几乎不可能察觉到 R^X 的存在。

方式二：定制内核方案——在内核中原生支持

最直接的思路：既然要操作页表、拦截 fault、处理 TLB，那就直接改内核代码，把 R^X 分页做成内核的原生能力。

好处是实现最完整。你拥有内核的全部上下文——所有结构体定义、所有内部 API、完整的锁和同步原语。不需要猜偏移量，不需要 hook 函数，代码写起来清晰直接。实现难度居中——比 Hypervisor 方案困难（不用搞虚拟化那一套），比 KPM 方案稍简单一些（需要能编译和替换内核）。

代价是设备适配。Android 设备的内核碎片化是出了名的——不同厂商、不同芯片、不同 Android 版本，内核配置和补丁集都不一样。一个 Pixel 上能编译通过的内核，换到三星或小米上可能就不行了。你可能需要为每个目标设备单独编译一个定制内核，维护成本很高。

方式三：KPM 方案——运行时动态加载的内核模块

第三条路是折中：不改内核源码，而是在运行时动态加载一个内核模块，通过 hook 内核函数和直接操作页表来实现 R^X 分页。

具体来说，这里使用 KernelPatch（KP）框架。KP 允许在已 root 的 Android 设备上动态加载内核模块（KPM），提供 hook 系统调用、hook 内核函数、访问 kallsyms 等能力。R^X 分页以 KPM 形式加载，无需重编译内核，也无需重启设备。

优势是通用性相对最好。同一个模块可以跑在不同厂商、不同版本的内核上，前提是内核开启了 CONFIG_KALLSYMS（可以通过 cat /proc/kallsyms 确认）。不需要为每个设备单独编译内核，用户只需要 root + 加载 KPM 就行。

代价是你没有内核的编译期信息。结构体的字段偏移量需要运行时探测，很多内部函数没有导出符号，有些结构体的布局只能靠特征扫描来猜。虽然有 KP 框架兜底，实现门槛比定制内核低，但调试和排查问题的成本不小——定制内核方案里一个 offsetof() 就能解决的事，在 KPM 里需要从 init_task 出发搜 list_head、用 VDSO 的 ELF magic 交叉验证 ASID 偏移等等。

三种方案对比

参考实现：wxshadow

上述 R^X 分页技术已在 wxshadow 中以第三种方案（KPM 模块）完整实现，约 7500 行 C，纯内核态，无外部依赖。

wxshadow 在 shadow page 上支持两类修改：断点（写入 BRK #7，触发时可自动修改寄存器）和任意补丁（写入任意字节序列——inline hook 跳板、NOP、指令替换等）。两者可以共存于同一页面。

用户态通过 hook prctl 系统调用进行操作，客户端工具 wxshadow_client 封装了常用测试命令：

# 查看进程可执行区域
wxshadow_client -p <pid> -m

# 设置隐藏断点（按库名+偏移）
wxshadow_client -p <pid> -b libc.so -o 0x12345

# 写入 inline hook 跳板
wxshadow_client -p <pid> -a 0x... --patch 05000014

# NOP 掉一条指令
wxshadow_client -p <pid> -a 0x... --patch d503201f

# 释放 shadow 映射
wxshadow_client -p <pid> -a 0x... --release项目地址

• wxshadow：f5cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6C8K9$3E0T1j5X3u0Q4x3V1k6E0K9%4m8E0M7H3`.`.
• rustFrida：63cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6C8K9$3E0T1j5X3u0Q4x3V1k6J5N6i4y4@1c8Y4u0A6k6r3p5`.

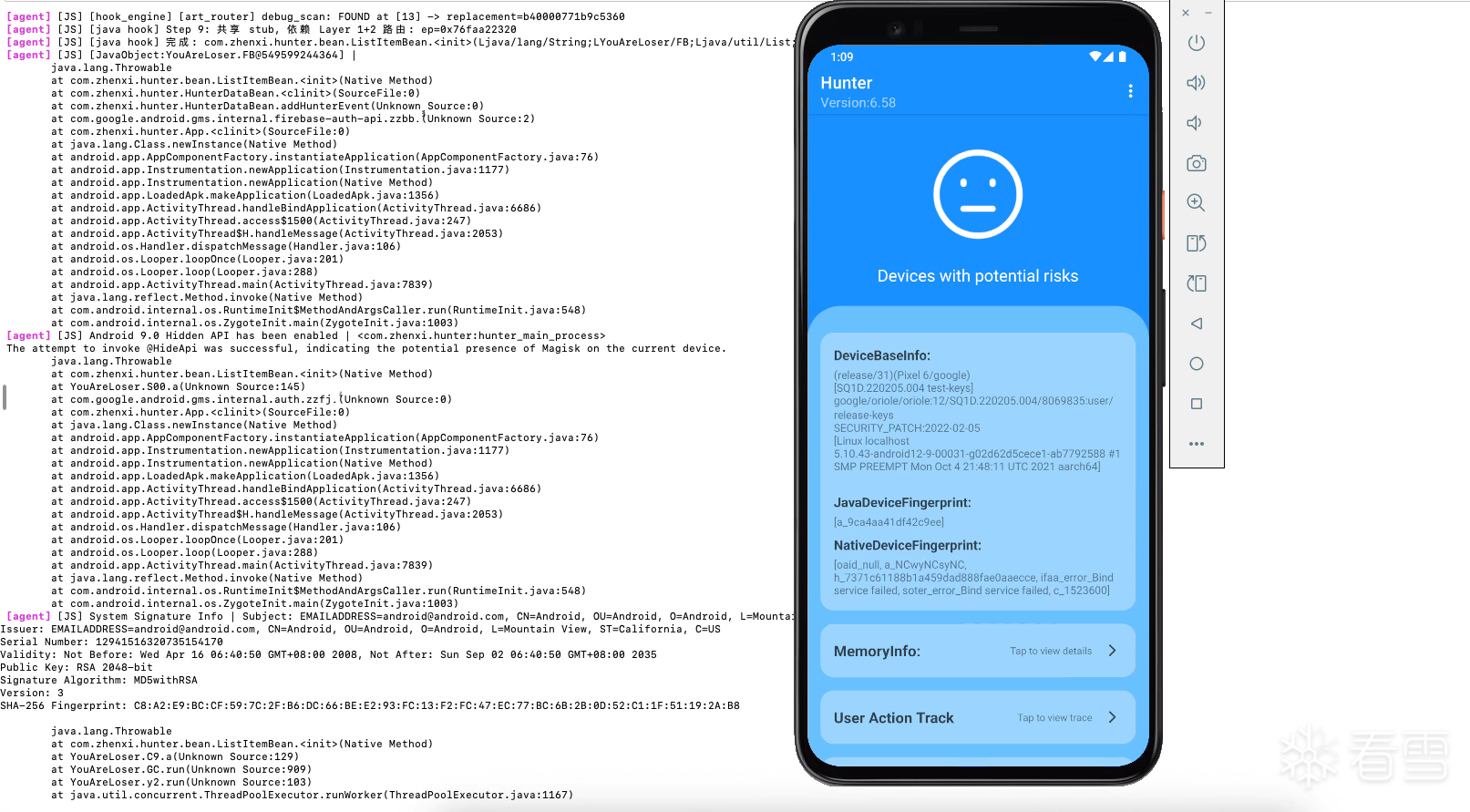

目前 wxshadow 配合 rustFrida 已经实现了基本的 Java 层和native无痕 hook。项目仍在持续优化中，在部分Android版本可能存在一些问题，欢迎反馈。
