BLE 蓝牙协议：抓包实战 (HCI + 空口)

发表于: 3天前 578

BLE 蓝牙协议：抓包实战 (HCI + 空口)

M3ng9e

3天前

578

在对智能 IoT 设备进行安全测试时，比如汽车的无钥匙进入系统、智能手环、智能门锁等等设备核心通信交互都使用了 BLE（低功耗蓝牙）技术。

因此，进行 BLE 流量抓取与分析，是破解 IoT 设备的第一步。

蓝牙的来历

“蓝牙”（Bluetooth）一词取自一千多年前丹麦国王哈拉尔的名字Harald Bluetooth。传说这位国王特别喜欢吃蓝莓，吃到牙齿都变成蓝色了，因而当时的欧洲人民称这位国王的牙齿为蓝牙。

1998年爱立信联合5家厂商联合宣布一种短距离无线通信新技术。由于是这几家大公司一起合作制定的技术，与哈拉尔统一挪威与丹麦的经历类似，所以这项新技术便以“蓝牙”命名。

蓝牙和BLE

蓝牙通常是指在两个电子设备之间无线传输数据的技术。

随着物联网的发展，经典蓝牙太“重”，它在小型终端设备中的实施将占用更多的电量和系统资源。

因此，蓝牙4.0标准引入了低功耗蓝牙（Bluetooth Low Energy，BLE），这个蓝牙技术是专门针对系统资源、电量有限的智能设备的。

BLE具有极其省电，连接速度快的特点，在日常生活里汽车的无钥匙进入、智能手表、智能灯泡、智能门锁、体脂秤、Apple AirTag等等很多很多都是使用BLE进行通信的。

蓝牙的协议栈

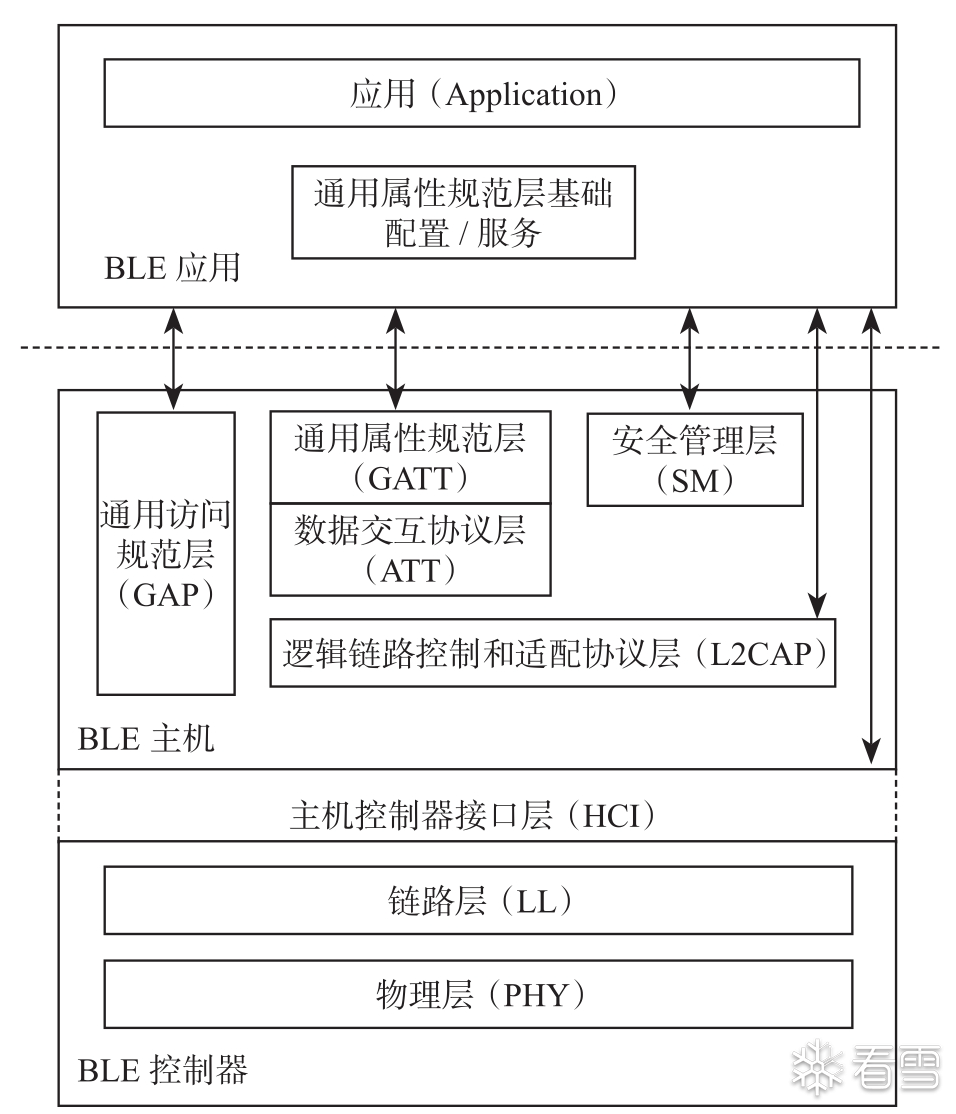

BLE协议架构总体上分成3块，从下到上分别是控制器（Controller）、主机（Host）和应用（Application），三者既可以在同一芯片内实现，也可以分不同芯片内实现。

控制器（Controller）： 通常在底层蓝牙射频芯片内实现，主要包含物理层（PHY）和链路层（LL）。它与硬件强相关，负责最底层的 2.4GHz 无线电波收发、跳频机制以及维持物理层面的连接。
主机（Host）： 通常运行在设备的主 CPU 中（如手机的安卓系统内）。它包含了 L2CAP、SMP、GAP、GATT 等核心协议栈，负责上层数据的拆包组装、设备发现策略、以及配对加密体系的管理。
应用层（Application）： 运行在最顶层，调用 Host 提供的接口来实现真正的业务逻辑（比如决定什么时候发送“开锁”指令，或者解析收到的“心率”数据）。

本文主要是介绍抓包，大家可以阅读书籍或者查阅资料去了解学习这个协议栈架构，或且听下回分解。

如何抓包？

我们使用智能设备的时候，通常都是使用手机去对设备进行控制，比如汽车解锁，手环的查找。

在手机里，蓝牙功能其实是由两个完全独立的部门合作完成的。

应用层-->Host（主机 / 手机CPU）
APP 发送一条指令，主 CPU 会生成这段最原始的明文数据。
Host-->Controller（控制器 / 蓝牙底层芯片）
主CPU把数据再交给蓝牙芯片，蓝牙芯片将指令打包、加密、调频，然后通过天线转换成 2.4GHz 的无线电磁波发射出去。

那么既然数据经过了主机到控制器（HCI层），控制器和另外一个设备之间又通过无线电磁波发射出去（空口）。那么这个时候我们对其过程中的HCI层和空口进行抓包，两者互相进行补充，就可以抓取到完整的BLE通信数据了。

进行安卓 HCI 抓包，抓的是CPU和蓝牙芯片之间的通讯，是为了绕过底层的硬件加密，直接拿到 App 层面最干净、最原始的“明文应用数据”，但是无法获取到物理层和链路层的的数据包。

进行空口抓包，获取到物理层和链路层的的数据包，完全不接触交互双方设备，通过空中抓包获取原始的信号数据，因此包含了所有的信息。

Android手机HCI层抓包

通过Android原生自带的hcidump功能抓低功耗蓝牙，由于比较简单，这里就直接一笔带过了，具体遇到问题的可以去查阅资料。

开启Android开发者模式

打开“关于手机”，点击版本号，一直点到提示“开发者模式”

抓包

用测试机（已root），“开发者选项”中，找到并开启 “启用蓝牙 HCI 信息收集日志”
非常重要： 开启该选项后，必须关闭并重新打开一次手机蓝牙，日志才会开始记录。
App进行操作，操作完成后数据包会写入/data/misc/bluetooth/logs目录中

adb shell
su
cd /data/misc/bluetooth/logs
ls
cp btsnoop_hci_xxx /sdcard/

adb pull /sdcard/btsnoop_hci_xxx .

导出后，拖入wireshark就可以进行BLE通信的分析了。

Tips：在有些案例里，可以到看到日志路径是这个 /sdcard/btsnoop_hci.log，我抓包就比较疑惑，问了AI才知道，/sdcard/btsnoop_hci.log是较老的安卓系统(Android 7 及以前)的路径，/data/misc/bluetooth/logs/btsnoop_hci.log是较新的安卓系统(Android 8 及以后，一直到现在的 Android 14/15)，这是 Google 官方现在的标准存放路径。

空口抓包

第一次听到“空口”这个词，什么意思呢？顾名思义就是空气接口。

“空口抓包”（Over-The-Air, OTA Sniffing）抓的是真正在空气中传播的 2.4GHz 射频物理波。

空口蓝牙抓包的方案有多种，我使用的方案是nRF Sniffer+wireshark

（一些方案可以参考：c22K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4N6%4N6Q4x3X3g2&6N6i4q4#2k6g2)9J5k6h3y4G2L8g2)9J5c8X3S2^5k6Y4q4Y4z5g2)9J5c8X3W2G2N6q4)9J5c8X3E0J5x3o6S2@1M7r3u0C8x3X3y4C8M7Y4V1^5k6i4Z5`. yichen师傅的文章）

设备

为什么空口抓包需要用设备？

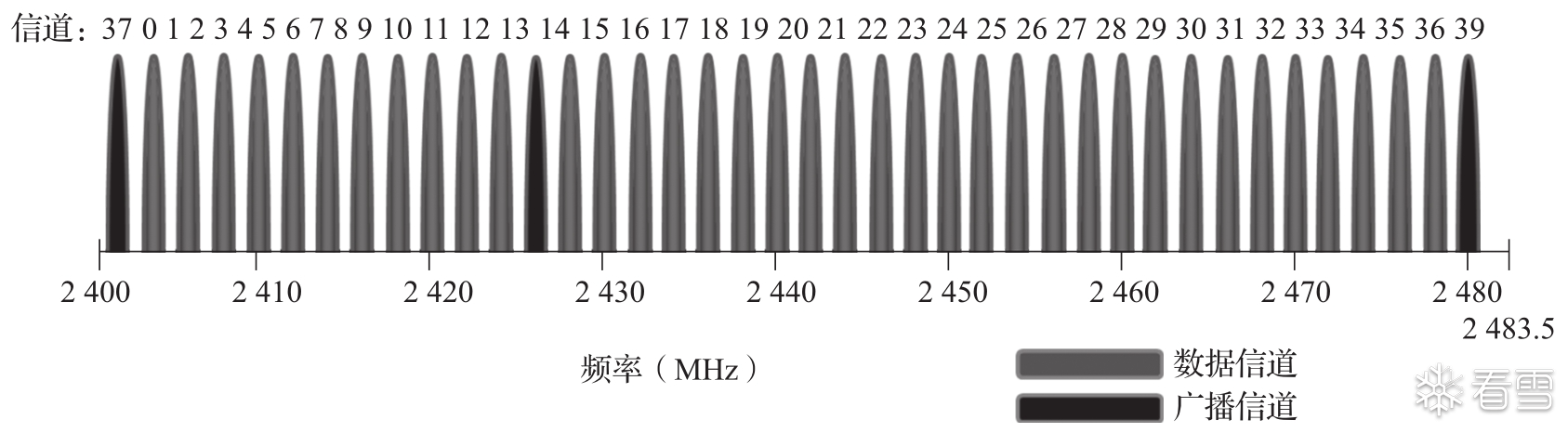

低功耗蓝牙使用短波特高频无线电波，经由2.4～2.485GHz的ISM频段来进行通信。蓝牙有两种通信信道——广播信道和数据信道。

在数据传输时，设备间会使用跳频算法在数据信道间跳频。如果想要捕获到数据信道中的数据，则需使用专业蓝牙设备进行跳频追踪。

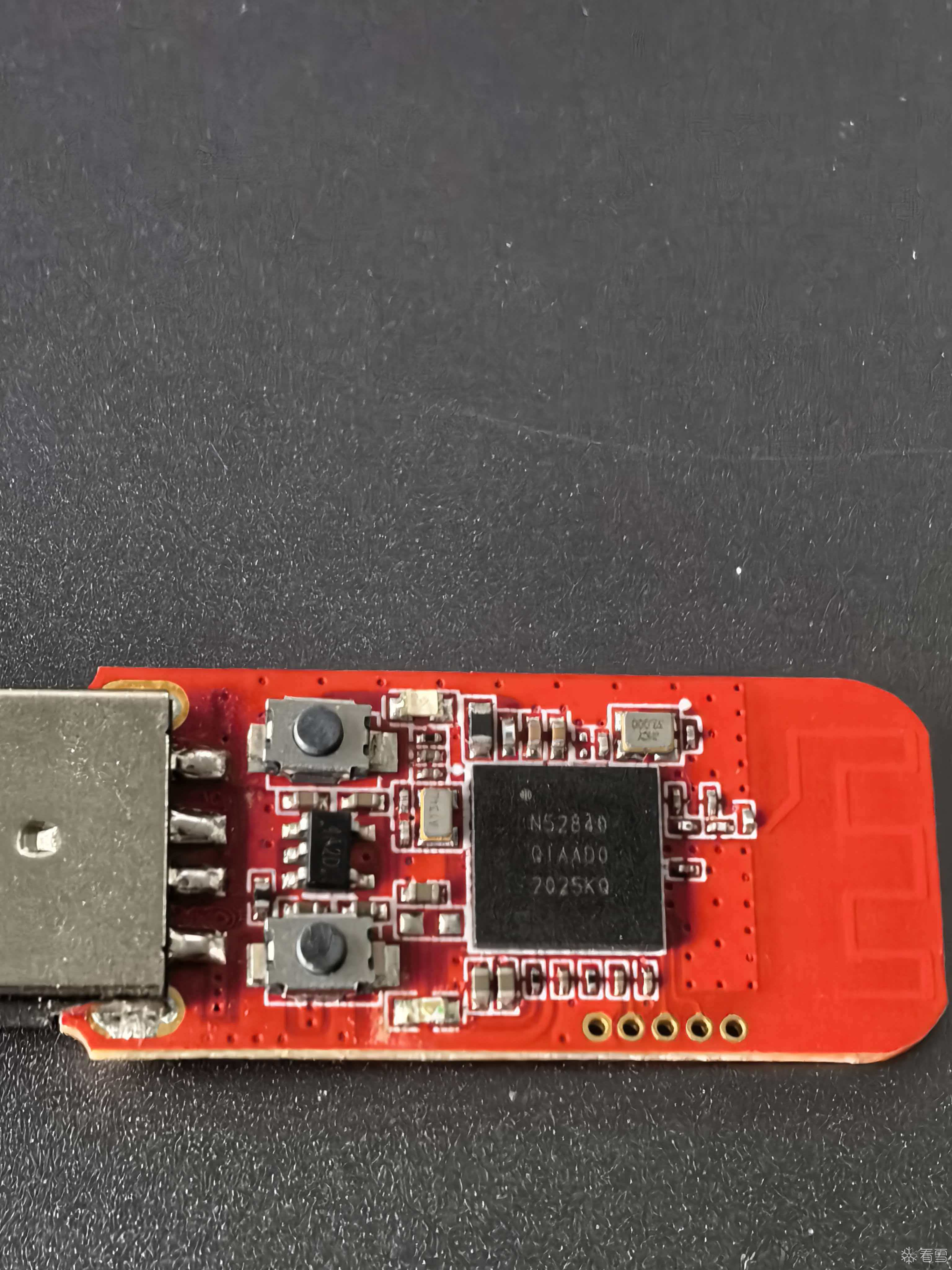

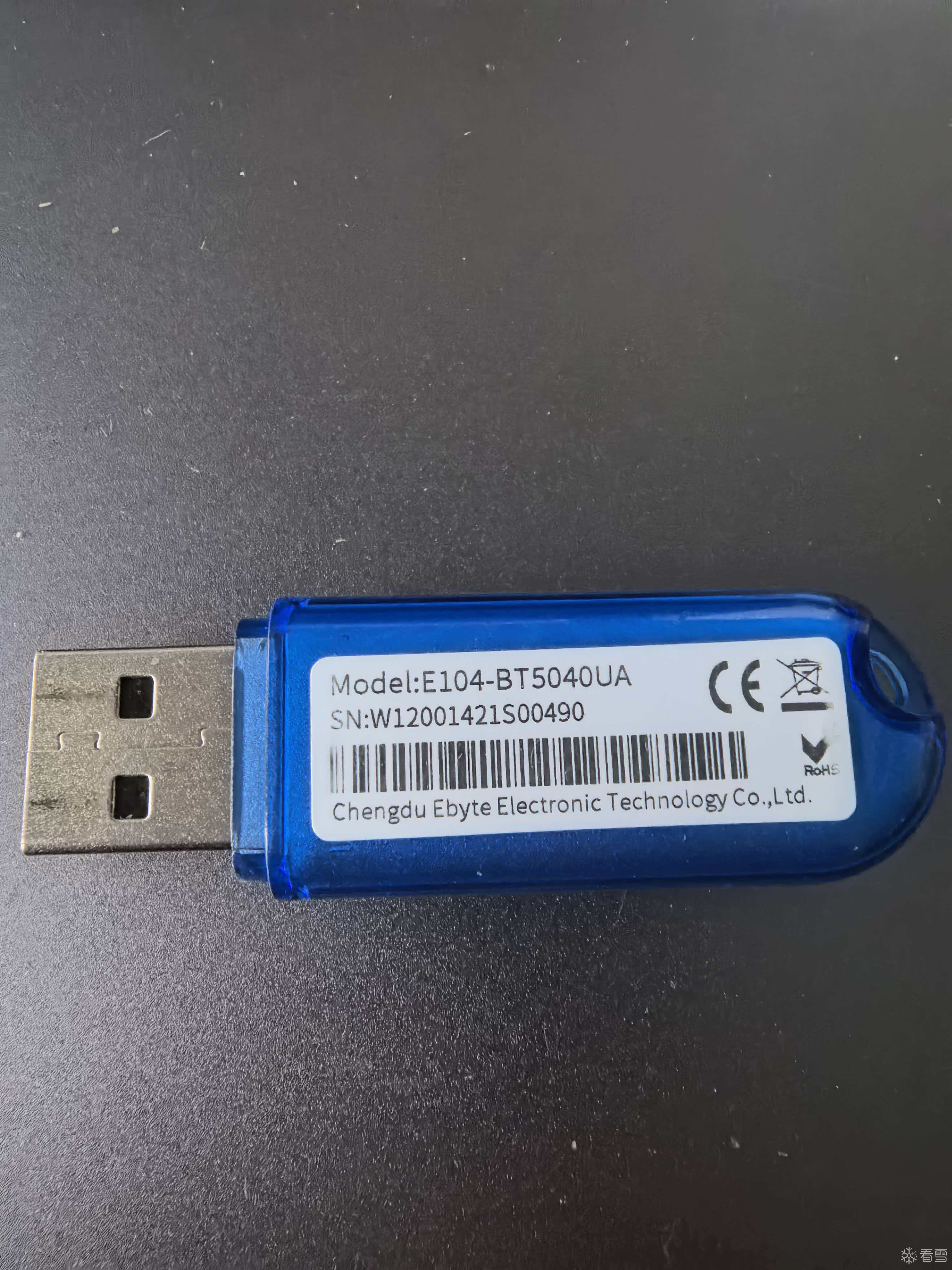

我自己使用的设备是E104-BT5040UA，成本是45RMB，产品链接是bffK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4N6%4N6Q4x3X3g2W2j5Y4W2@1k6g2)9J5k6h3y4G2L8g2)9J5c8Y4m8J5L8$3c8#2j5%4c8Q4x3V1j5I4x3U0l9$3i4K6u0W2K9s2c8E0L8l9`.`.

芯片是采用的nRF52840，抓包固件默认为nrfsniffer3.0版本，可以在手册里看到289K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4N6%4N6Q4x3X3g2W2j5Y4W2@1k6g2)9J5k6h3y4G2L8g2)9J5c8X3c8G2N6$3&6H3k6r3k6Q4x3V1j5I4x3U0l9$3i4K6u0W2K9s2c8E0L8l9`.`.

抓包环境配置

抓包环境直接按照文档一步步来即可，很简单。

cbdK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4N6%4N6Q4x3X3g2W2j5Y4W2@1k6g2)9J5k6h3y4G2L8g2)9J5c8Y4m8V1k6W2)9J5k6r3c8G2N6$3&6Q4x3V1j5J5z5e0M7#2i4K6u0W2K9s2c8E0L8l9`.`.

Tips：这里我踩了一个坑，我使用的官网的nrfutil工具安装的nrfutil ble-sniffer bootstrap，官网的版本是4，而我的设备固件是3，Wireshark 插件版本和板子里的固件版本必须一致，如果用的是其他的新设备可以用nrf官网的nrfutil工具配置。

抓包

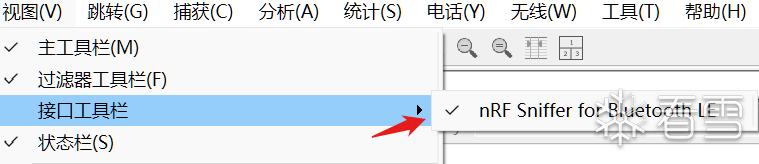

环境配置好之后，wireshark就具有了这个插件。

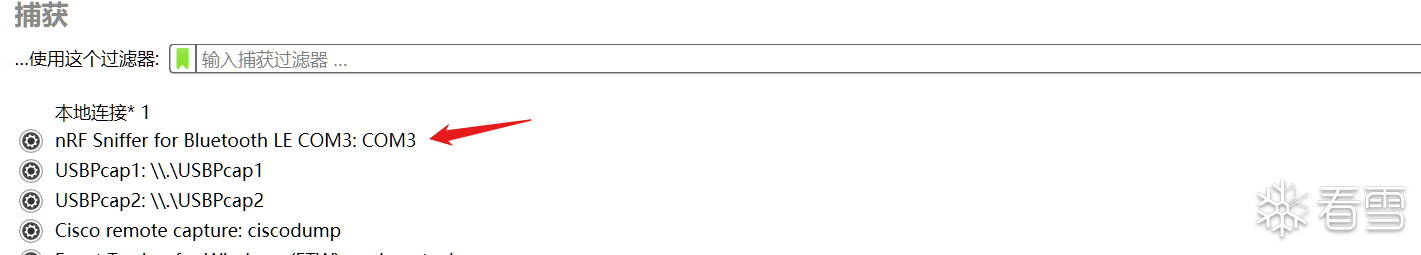

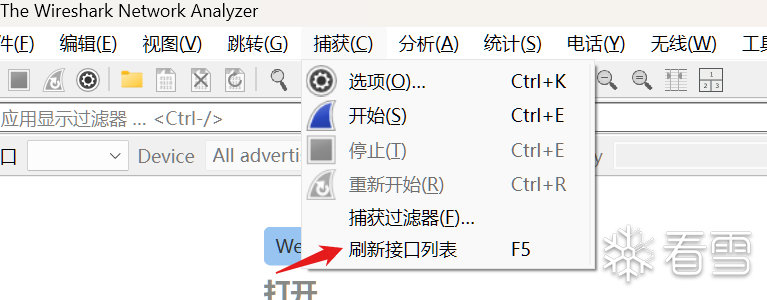

然后插上设备，点击刷新接口列表，在下面可以找到我们的设备，点击进去，抓包环境配置好的话应该可以看到很多广播包不断发送。

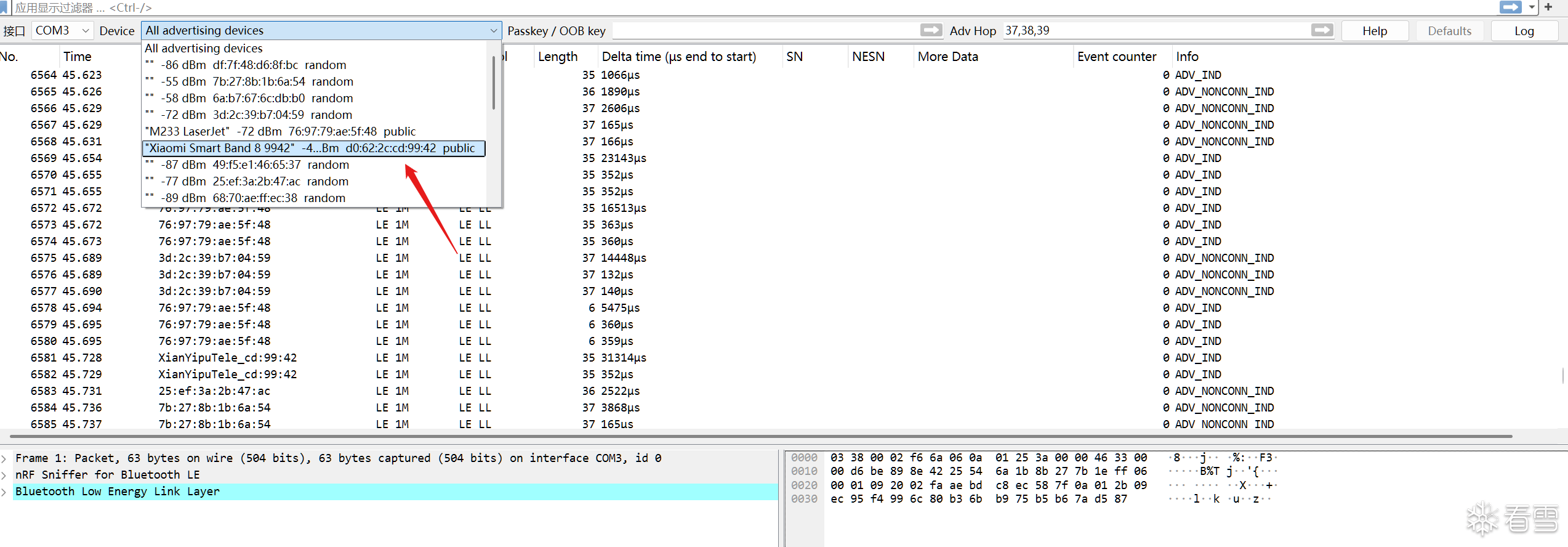

将目标设备（这里我用的小米手环）手环重新绑定，就在wireshark可以识别到，选择目标设备的mac，开始捕获。

思考：为什么要专门选择目标设备的 MAC 地址？

因为蓝牙连接后会开启“狡兔三窟”般的“跳频机制”。抓包设备只有一个接收器，如果不指定 MAC 地址，它就只能在3个广播频道瞎逛，永远抓不到连接后的数据；只有选中了特定 MAC，设备才能精准截获 CONNECT_IND 这个包，并根据里面的“暗号”算出跳频轨迹，跟着设备一起在 37 个数据频道里跳频，从而抓到后续的完整通信数据。

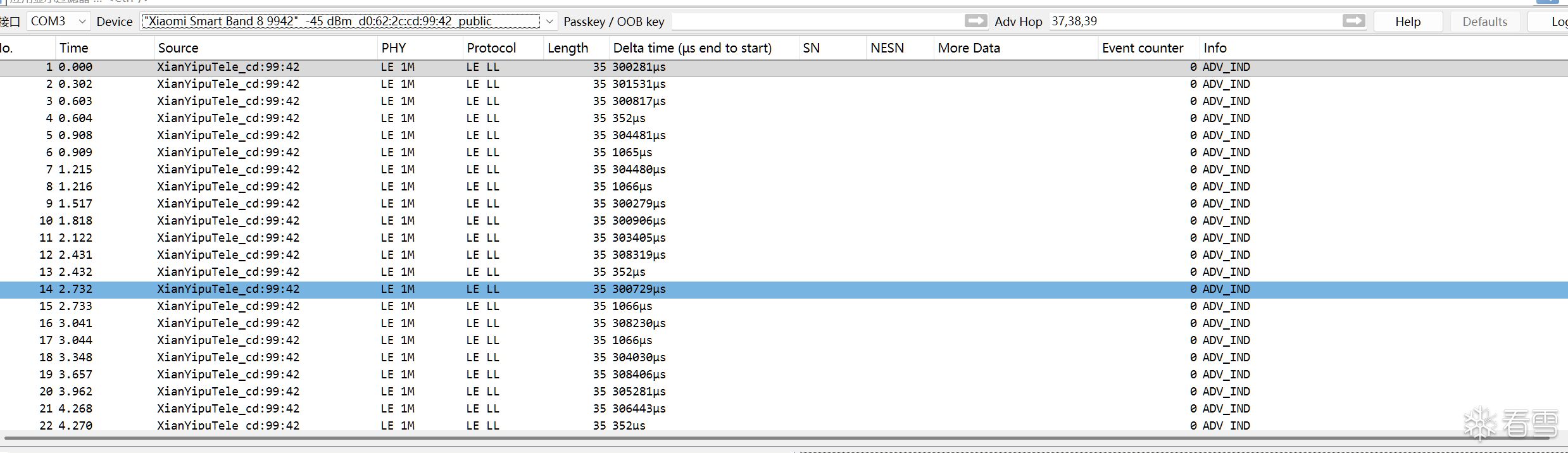

可以看到设备在不断发送广播

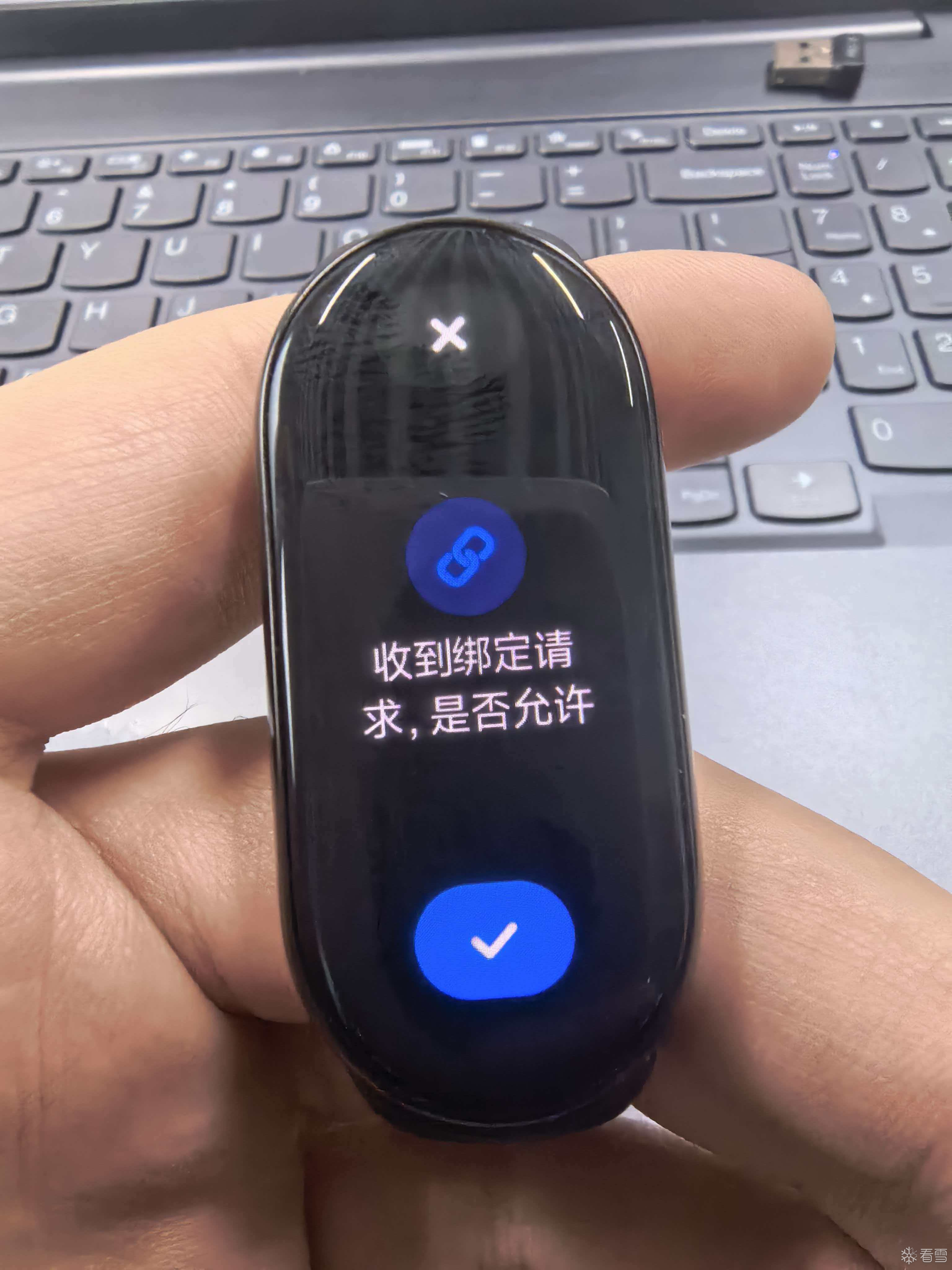

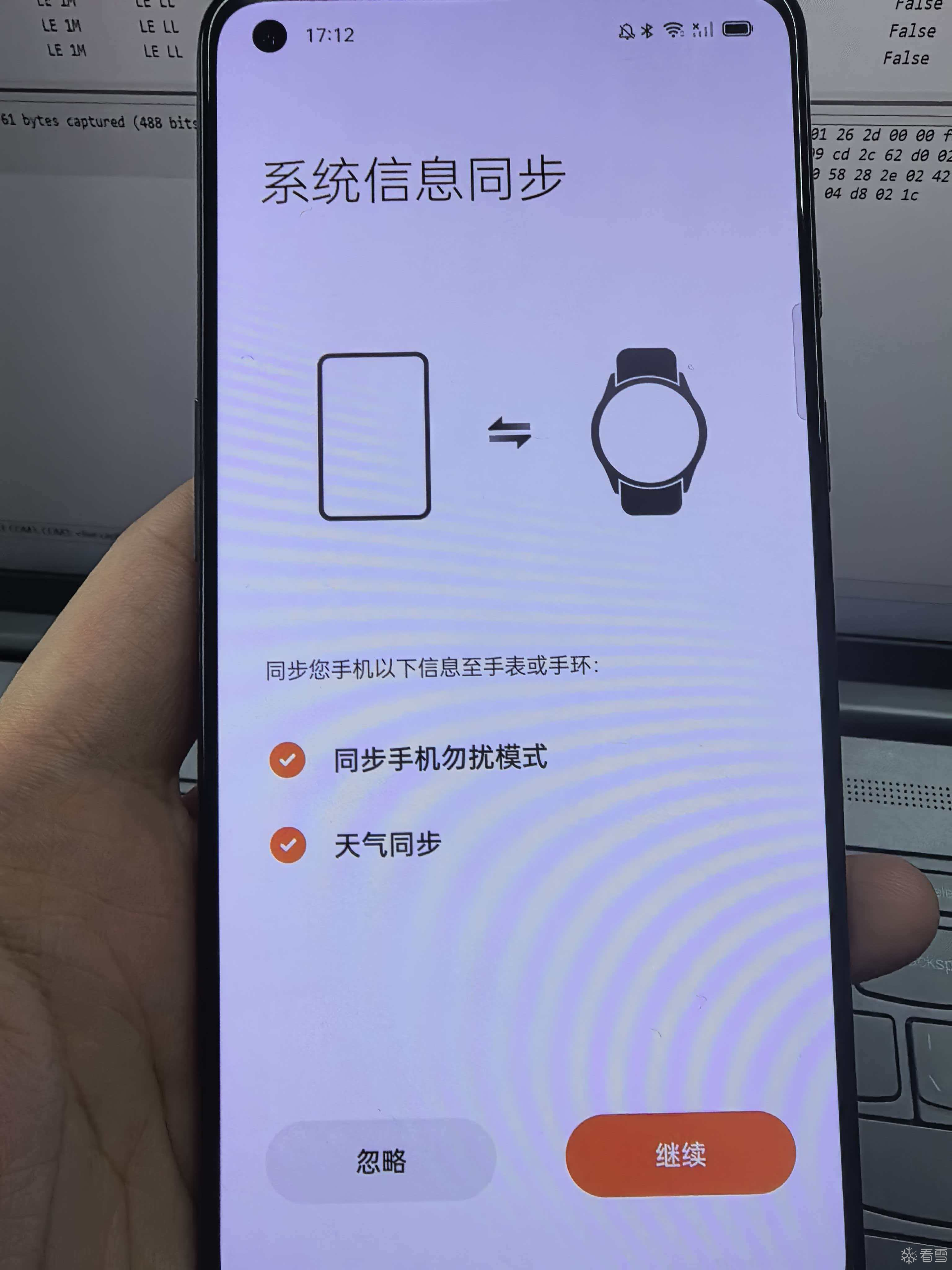

接下来对目标设备和手机进行绑定

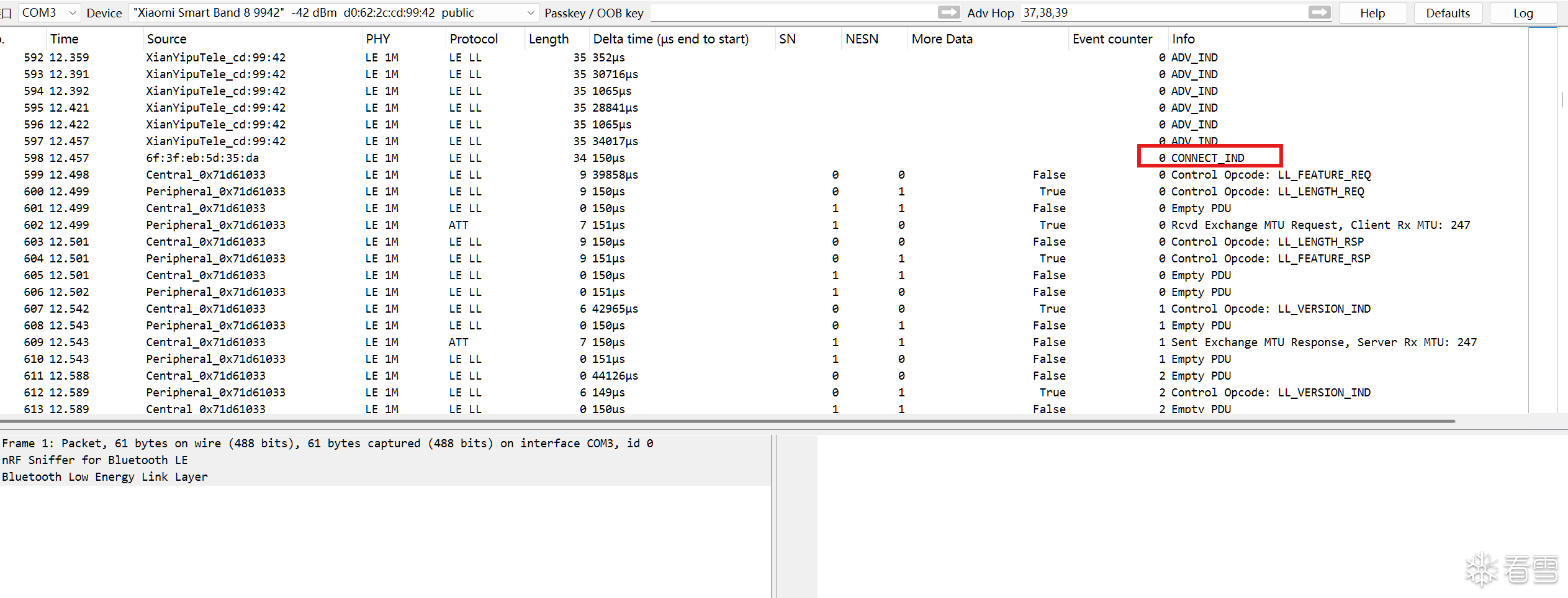

再观察数据包，可以看到数据和之前的广播数据不一样了，并且有一个关键节点CONNECT_IND，建立连接。（可以wireshark Ctrl+F搜索字符串CONNECT_IND），接下来就可以对抓取到的通信包进行分析了。

Tips:

wireshark使用时显示的问题：有人会发现，为什么我抓到包后wireshark看着和一些大佬界面不太一样，没有目的端，界面看着差别很大，这个是wireshark的右下角配置文件的问题，可以选择Default默认配置，也可以用Nordic的nRF_Sniffer官方的配置文件，自己选择即可。
