ARM64 动态指令 trace 离线向后切片分析器

项目地址：trace-slice

逆向算法还原中，目标二进制（安卓 SO 库、IoT 固件、桌面应用等）常常被 VMP（虚拟机保护）、CFF（控制流平坦化）、OLLVM 等混淆方案层层加固，静态分析几乎无法看清算法逻辑。逆向工程师通常借助 unidbg 等模拟执行框架，对目标函数进行动态指令级 trace，记录每一条 ARM64 指令的执行过程以绕过混淆。然而，这样产生的 trace 文件动辄几千万行、数 GB 大小。

在这些海量指令中，大量是混淆引入的膨胀代码——虚拟机调度循环中的寄存器搬运、控制流平坦化的跳转分发、与目标值无直接关联的中间计算等。要从中还原出算法的真实计算逻辑，人工逐行分析虽然并非不可能，但异常困难且极度耗时，自动化工具能从 trace 中直接提取出与目标值相关的指令子集，将分析效率提升几个数量级。

trace-slice 实现了向后数据流切片（backward slicing）：给定一个"你关心的值"——某个寄存器的最终状态或某个内存地址的内容——工具会自动从该值出发，沿数据依赖链反向追踪，找出所有直接或间接参与该值计算的指令，输出仅包含这些指令的最小子集。所有与目标值无关的指令（混淆代码、无关寄存器操作等）都被自动过滤掉。

向后数据流切片（backward slicing），自动去除与目标值无关的全部指令

字节粒度内存依赖追踪，精确处理不同宽度的 load/store（1/2/4/8/16 字节及 SIMD 128 位）

覆盖全部 150+ ARM64 助记符（40 个语义类别），包括 SIMD/NEON、原子操作等

可选控制依赖追踪（条件分支影响分析），通过 --with-control-dep 启用

值相等性剪枝（默认启用）：当 LOAD 读取的值与对应 STORE 写入的值完全相等（纯值搬运）时，自动剪除 LOAD 的地址计算依赖链，大幅减少 VMP 地址噪音。可通过 --no-prune 禁用

高性能，实测 unidbg 的 2400 万行 2.8GB trace 日志文件，默认模式（含值剪枝）切片耗时约 8s，切片结果从 258 万行进一步精简至 128 万行（-50.3%）

向后切片（backward slicing）是一种经典的程序分析技术，由 Mark Weiser 于 1981 年首次提出（ICSE'81），并在 1984 年的 IEEE TSE 论文 "Program Slicing" 中系统阐述。它的目标很简单：给定程序中某个变量的某次取值，找出所有影响了这个值的语句。

可以用刑侦溯源来类比：你知道了案件的结果（某个寄存器最终存放的值），现在需要追查这个值是怎么一步步计算出来的——哪些指令提供了原始数据，哪些指令做了运算，哪些指令把中间结果搬到了最终位置。只有真正参与了这条"因果链"的指令才会被保留，其余全部排除。

与正向分析形成对比：正向分析是"跟踪所有变量，看每条指令会产生什么影响"，需要关注全局状态；而向后切片是"从结果反推，只保留真正参与计算的指令"，天然具有过滤能力。关键洞察在于：一条两千万行的 trace 中，与某个特定输出值相关的指令通常只占原始行数的一成左右，向后切片能精准地把这部分指令提取出来。

以下是 5 行 unidbg 格式的 ARM64 trace（为说明原理而简化）：

逐行说明：

目标：追踪 x0 的值从何而来

逐步反向追踪过程：

结论：5 行全部参与了 x0 的计算，全部保留在切片结果中。

依赖关系图（箭头表示"依赖于"）：

在上面的例子中，假设第 2 行和第 3 行之间插入了一行无关指令：

这行指令给 x15 赋值为 999，但在 x0 的整条计算链中，x15 从未被使用过。从第 5 行出发反向追踪时，永远不会触及这条指令，因此它被自动排除在切片结果之外。

这就是向后切片的核心价值所在。在真实的 VMP 混淆 trace 中，大量指令与你所关心的目标值没有数据依赖关系。向后切片能自动识别并过滤掉这些无关指令——实测 2400 万行的 trace 切片后保留约 258 万行（10.8%）。在此基础上，值相等性剪枝进一步将结果精简至约 128 万行（5.4%），剪除了大量 VMP 地址搬运噪音（详见第 8 节更新日志）。需要注意的是，切片保留的是所有与目标值存在数据依赖的指令，其中仍会包含 VMP 虚拟机调度循环中参与数据传递的指令（如寄存器搬运、虚拟栈操作等），这些并非核心算法逻辑但无法被数据流切片去除。

数据依赖（默认启用）

数据依赖描述的是值的直接传递关系：一条指令读取了某个寄存器或内存地址，而这个寄存器或内存地址的当前值是由之前的某条指令写入的。这是最核心、最基础的依赖关系，涵盖了寄存器赋值和内存读写两大类。

控制依赖（通过 --with-control-dep 启用）

控制依赖描述的是条件分支对指令执行的影响：某条指令是否执行，取决于之前某个条件分支的判断结果。

用 3 行示例说明：

大多数场景下，仅使用数据依赖就足以提取核心算法逻辑。控制依赖适用于需要理解"为什么走了这条执行路径"的分析场景。

trace-slice 的分析过程分为三步：

Pass 1（正向扫描）：从头到尾逐行扫描整个 trace 文件。对每一行，解析出指令的助记符和操作数，判断哪些寄存器/内存被读取（USE）、哪些被写入（DEF），然后记录行与行之间的依赖关系，构建完整的依赖图。

BFS 反向切片：从用户指定的目标（某个寄存器或内存地址在某一行的值）出发，沿依赖边进行反向广度优先遍历（BFS），标记所有传递可达的行。被标记的行就是与目标值相关的最小指令集合。

Pass 2（输出）：再次遍历 trace 文件，只将被标记的行写入输出文件，未被标记的行全部跳过。

本工具默认解析 unidbg 模拟器输出的 ARM64 指令 trace 格式。每行记录一条指令的执行信息，包含时间戳、模块偏移、机器码、PC 地址、反汇编文本、寄存器输入/输出值以及内存操作注解等字段。

一行完整的 trace 示例（无内存操作）：

各字段说明：

带内存写入操作（store）的完整行示例：

带内存读取操作（load）的完整行示例：

本工具默认为 unidbg trace 设计，但满足以下条件的其他 trace 格式也能兼容。

必要条件：

修改前缀跳过长度：

如果你的 trace 格式前缀长度不是 40 字节，需要修改源码中的跳过长度。具体位置在 src/parser.rs 文件的 find_disasm_with_pos 函数中：

寄存器命名要求：

必须使用 ARM64 标准寄存器名：

最小合规示例：

（X 代表任意非 " 字符的填充，总共 40 个字符）

不合规示例（缺少内存注解）：

缺少 ; mem[WRITE] abs=0x...，工具无法识别内存写入，依赖链在此处断裂。

RegId（u8 newtype）：用一个字节紧凑编码 66 个 ARM64 寄存器 -- x0-x30(0-30)、sp(31)、xzr(32)、v0-v31(33-64)、nzcv(65)。作为 FxHashMap 键时仅占 1 字节，最大限度减少哈希开销。

ParsedLine：单行 trace 的解析结果，包含助记符、操作数列表、内存操作信息、箭头标记、基址寄存器、回写标志等。这是临时结构，每行创建、使用后即丢弃，不持久化存储。

InsnClass（enum，40 个变体）：指令语义分类。每个变体对应唯一的 DEF/USE 模式，消除了在切片器中按助记符逐一匹配的需要。150+ 条助记符映射到 40 个类别后，determine_def_use 函数只需对 40 种情况做模式匹配。

ScanState：Pass 1 扫描的完整输出，包含三个核心表：

以第 2 节的 5 行示例为例，逐行展示 reg_last_def 和 deps 的变化过程：

对应的依赖关系图：

从行 4（ldr x0）出发做 BFS 反向切片：行 4 依赖行 3，行 3 依赖行 2，行 2 依赖行 0 和行 1。最终 5 行全部被标记，输出完整的切片结果。

ARM64 有多种不同宽度的 load/store 指令：ldrb（1 字节）、ldrh（2 字节）、ldr w（4 字节）、ldr x（8 字节）、stp x（16 字节）、str q（16 字节）。一条 stp x5, x6, [sp] 写入 16 字节，但后续的 ldrb w0, [sp, #8] 只读取其中第 9 个字节。如果只按起始地址匹配内存依赖，会产生大量虚假依赖或遗漏依赖。

trace-slice 采用字节粒度追踪：每个字节地址独立记录最后写入行。访问宽度（elem_width）从助记符和寄存器前缀推导 -- 助记符后缀优先（如 ldrb 对应 1 字节、ldrh 对应 2 字节），否则按首个操作数的寄存器前缀推导（w 对应 4 字节、x 对应 8 字节、q 对应 16 字节）。这样，一条 str x8, [sp] 会在 mem_last_def 中写入 8 个连续字节地址的记录，后续任何宽度的 load 都能精确匹配到实际存在数据依赖的那些字节。

构建完成后，生成的二进制文件位于 target/release/trace-slice（Windows 下为 trace-slice.exe）。

测试包含两部分：

测试 fixture 文件位于 tests/fixtures/ 目录，共 19 个 .trace 文件，涵盖各类指令组合和边界情况。

这是最重要的参数，用于指定向后切片的起点。可以多次指定，支持以下四种格式：

支持的寄存器名

通用寄存器 x0-x30、w0-w30，栈指针 sp，零寄存器 xzr、wzr，SIMD/FP 寄存器 v0-v31、q0-q31、d0-d31、s0-s31，条件标志 nzcv。

行号是 1-based

第一行是 1 不是 0。所有 @LINE 格式中的行号均从 1 开始计数。

多起点

可以多次使用 --from，结果是所有起点依赖链的并集。例如：

这会同时追踪 x0 和 x1 的来源，输出的切片包含两者所有相关指令的合集。

@LINE 自动回退

若指定行并未 DEF 该寄存器（例如该行是 USE 而非 DEF），工具自动回退到该行之前最近一次 DEF 该寄存器的行。这保证了即使行号不精确，也能找到正确的切片起点。

内存地址格式

支持带 0x 前缀（mem:0xbffff010@last）和不带前缀（mem:bffff010@last）两种写法，效果相同。

指定输出文件路径。

启用控制依赖追踪。

限定分析范围。

禁用值相等性剪枝，保留完整地址依赖链。

自验证模式。

输出各阶段耗时分解。

耗时信息输出到 stderr，示例：

示例 1：最简用法 -- 追踪 x0 的来源

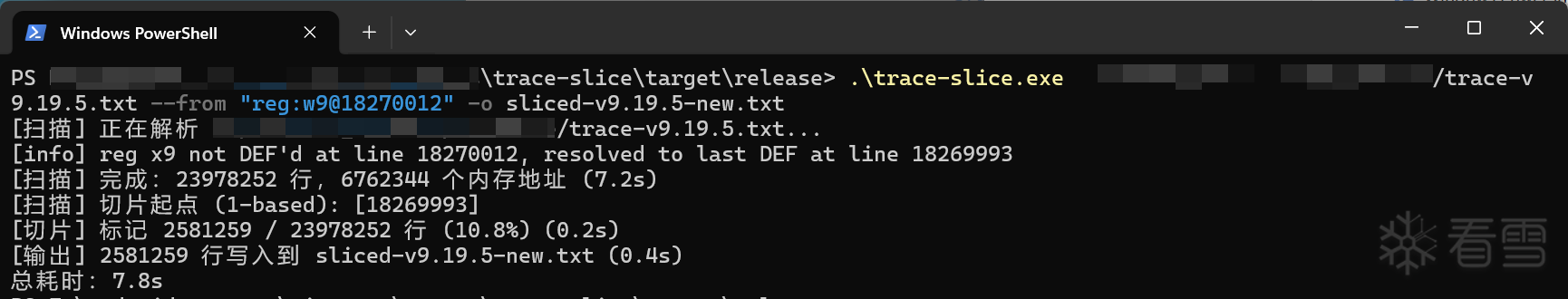

stderr 输出示例：

示例 2：多起点 + 控制依赖

示例 3：限定范围 + 指定行号

功能说明

新增值相等性剪枝优化，默认启用。当 LOAD 指令从内存读取的值与对应 STORE 指令写入的值完全相等（纯值搬运，即 pass-through）时，自动跳过该 LOAD 的地址寄存器依赖，仅保留内存数据依赖（STORE→LOAD 链）。这大幅减少了 VMP 虚拟机中地址计算指令的噪音——指针递增、索引偏移、基址搬运等与算法逻辑无关的指令被精准剪除。

可通过 --no-prune 标志禁用，回退到完整切片。

原理

在 VMP 混淆的 trace 中，大量 LOAD 指令只是将值从一个内存位置搬运到寄存器，不涉及任何变换。例如虚拟栈的 push/pop 操作：STORE 将值写入栈地址，随后 LOAD 从同一地址原样读回。此时追踪 LOAD 的地址计算链（如何算出栈指针地址）对理解算法逻辑毫无意义。

值相等性剪枝在 Pass 1 扫描阶段判定每条 LOAD 是否为 pass-through：

安全性保障

实测效果（2400 万行 / 2.88GB trace）

关键算法指令验证（剪枝 vs 无剪枝）：

剪枝结果是无剪枝结果的严格子集（comm -23 验证 0 行差异），不会引入任何新行。
