## 概述

通过阅读UPX源码、Unidbg源码，找到了直接模拟未脱壳的UPX安卓so崩溃原因。目前此贡献已被合并至<a href="elink@7b0K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6*7K9r3E0D9x3o6t1J5z5q4)9J5c8Y4g2F1K9h3c8T1k6#2)9J5c8X3y4G2L8h3#2A6N6q4)9J5c8U0b7@1k6X3b7^5j5K6t1J5y4U0R3#2k6e0u0S2k6h3g2U0y4h3t1I4j5e0b7I4x3K6R3I4j5h3u0V1z5r3f1K6y4X3y4V1y4h3u0S2x3K6x3`.">上游</a>。

## UPX源码阅读

git版本提交SHA：`611d67542ae0ae9f8128ff121ae2a21ea007261d`

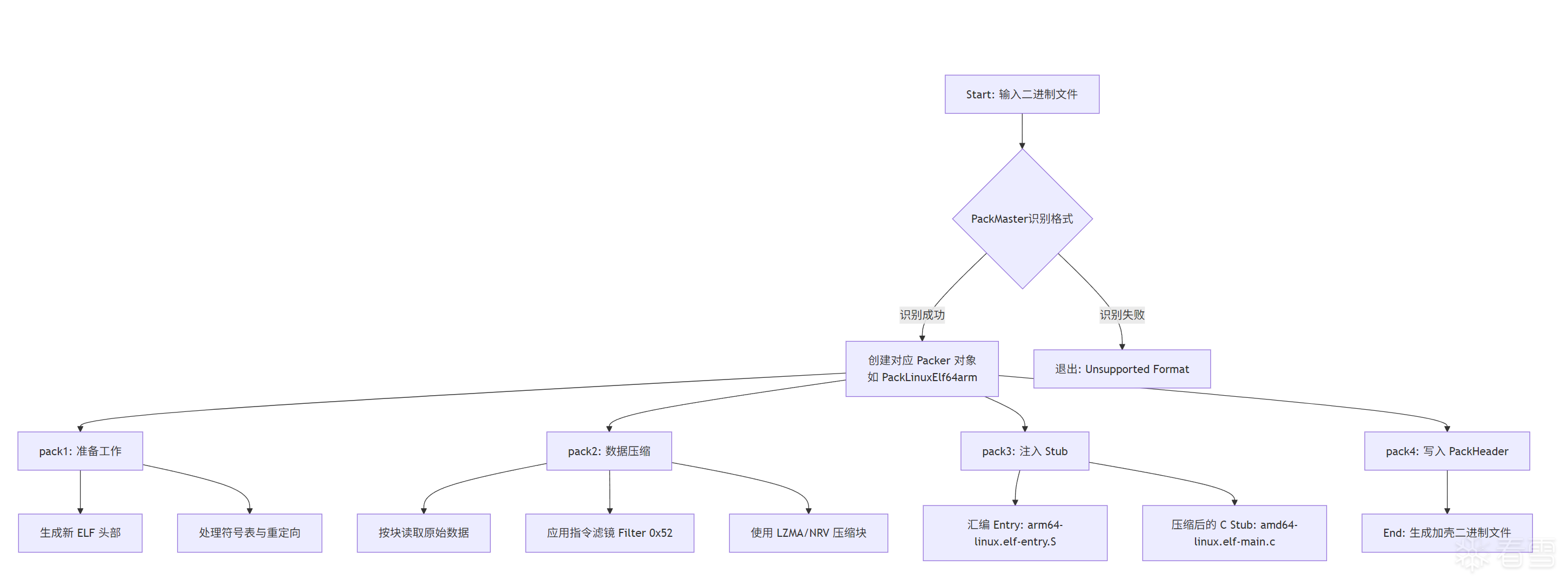

### 压缩阶段

![压缩流程](upload/attach/202603/1059242_U9K7KUT4MEUJC7J.webp)

1. **格式识别与分发** (<a href="elink@b3aK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3j5h3y4C8L8h3q4K6N6q4)9J5k6h3y4H3M7l9`.`.">src/packmast.cpp</a>)

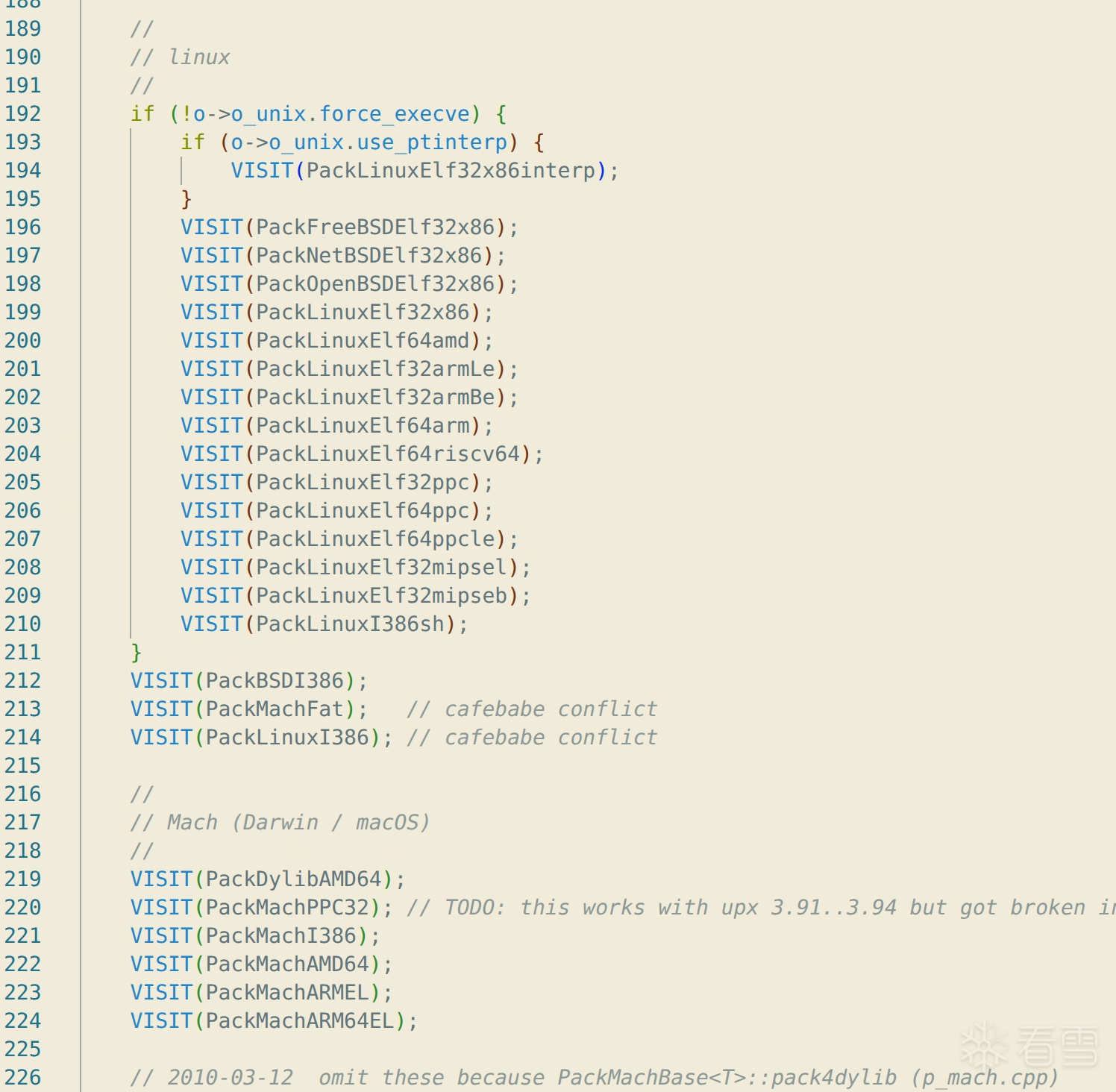

- <a href="elink@295K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3j5h3y4C8L8h3q4K6N6q4)9J5k6h3y4H3M7q4)9J5x3K6j5@1i4K6u0V1y4K6j5`.">PackMaster</a> 类通过 <a href="elink@2b8K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3j5h3y4C8L8h3q4K6N6q4)9J5k6h3y4H3M7q4)9J5x3K6p5K6y4W2)9J5k6o6p5#2y4l9`.`.">visitAllPackers</a> 遍历所有支持的格式。

![](upload/attach/202603/1059242_494NDYASSHZY4U6.webp)
   - 每个格式（如 <a href="elink@6f0K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3L8s2S2Q4y4h3k6W2L8r3k6Q4x3X3g2Z5i4K6t1K6y4e0p5^5i4K6u0V1y4e0x3@1">PackLinuxElf64amd</a> 或 **<a href="elink@c11K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3L8s2S2Q4y4h3k6W2L8r3k6Q4x3X3g2Z5i4K6t1K6y4e0x3&6i4K6u0V1y4e0b7H3">PackLinuxElf64arm</a>**）通过 <a href="elink@bdaK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3N6h3&6A6P5q4)9J5k6h3y4H3M7q4)9J5x3K6M7K6i4K6u0V1z5e0f1`.">canPack()</a> 检查输入文件是否可以被压缩。

- 对于 ARM64，它会识别 `EM_AARCH64` 机器码。

2. **准备工作** (<a href="elink@8b6K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3L8s2S2Q4y4h3k6W2L8r3k6Q4x3X3g2U0M7s2l9`.">src/p_lx_elf.cpp</a>, <a href="elink@3c7K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3j5h3y4C8k6i4u0Q4x3X3g2U0M7s2l9`.">src/packer.cpp</a>)

- 对于 ARM64，会使用 `ElfLinkerArm64LE`。
   - <a href="elink@838K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3L8s2S2Q4y4h3k6W2L8r3k6Q4x3X3g2U0M7s2m8Q4x3U0x3@1y4U0t1%4i4K6u0V1y4o6j5K6y4l9`.`.">pack1()</a>：生成新的可执行文件头。对于安卓so，会特别处理 `android_shlib` ，处理符号表和重定位。

3. **数据压缩** (<a href="elink@4bdK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3N6h3&6A6P5q4)9J5k6h3y4H3M7l9`.`.">src/p_unix.cpp</a> 中的 <a href="elink@64bK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3L8s2S2Q4y4h3k6W2L8r3k6Q4x3X3g2U0M7s2m8Q4x3U0x3#2y4U0R3J5i4K6u0V1y4e0R3H3x3R3`.`.">pack2</a>)

- UPX 将原文件内容按块（Block）读取。
   - 调用 <a href="elink@f30K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3j5h3y4C8k6i4u0Q4x3X3g2U0M7s2m8Q4x3U0x3I4x3o6p5H3i4K6u0V1x3e0t1I4y4l9`.`.">compressWithFilters()</a> 进行压缩。现在版本一般是NRV算法，也见过LZMA的。

4. **注入解压 Stub** (<a href="elink@a1aK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3L8s2S2Q4y4h3k6W2L8r3k6Q4x3X3g2U0M7s2l9`.">src/p_lx_elf.cpp</a> 中的 <a href="elink@698K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6#2M7s2S2Q4x3V1k6#2M7s2S2Q4x3V1k6T1L8r3!0T1i4K6u0r3k6r3g2$3k6h3I4Q4x3V1k6K6M7X3y4Q4x3V1k6H3i4K6g2X3L8s2S2Q4y4h3k6W2L8r3k6Q4x3X3g2U0M7s2m8Q4x3U0x3#2y4K6S2Q4x3X3b7%4z5o6p5`.">pack3</a>)

- 从 `src/stub` 提取 ARM64 专用的汇编代码（如 `arm64-linux.elf-entry.S`）和 C 逻辑。
   - 所谓的`stub`是UPX的一段可执行代码，stub本身也是运行时自解压的，是运行时自脱壳的核心。

5. **收尾工作** (`src/p_unix.cpp` 中的 `pack4`)

- 写入 `PackHeader` 信息到文件末尾。
   - 记录 `overlay_offset`，这是加壳后原始压缩数据在文件中的偏移量，供解压 stub 使用。这些地方很容易被魔改，随便改一点基本上就不能`upx -d`脱壳了。

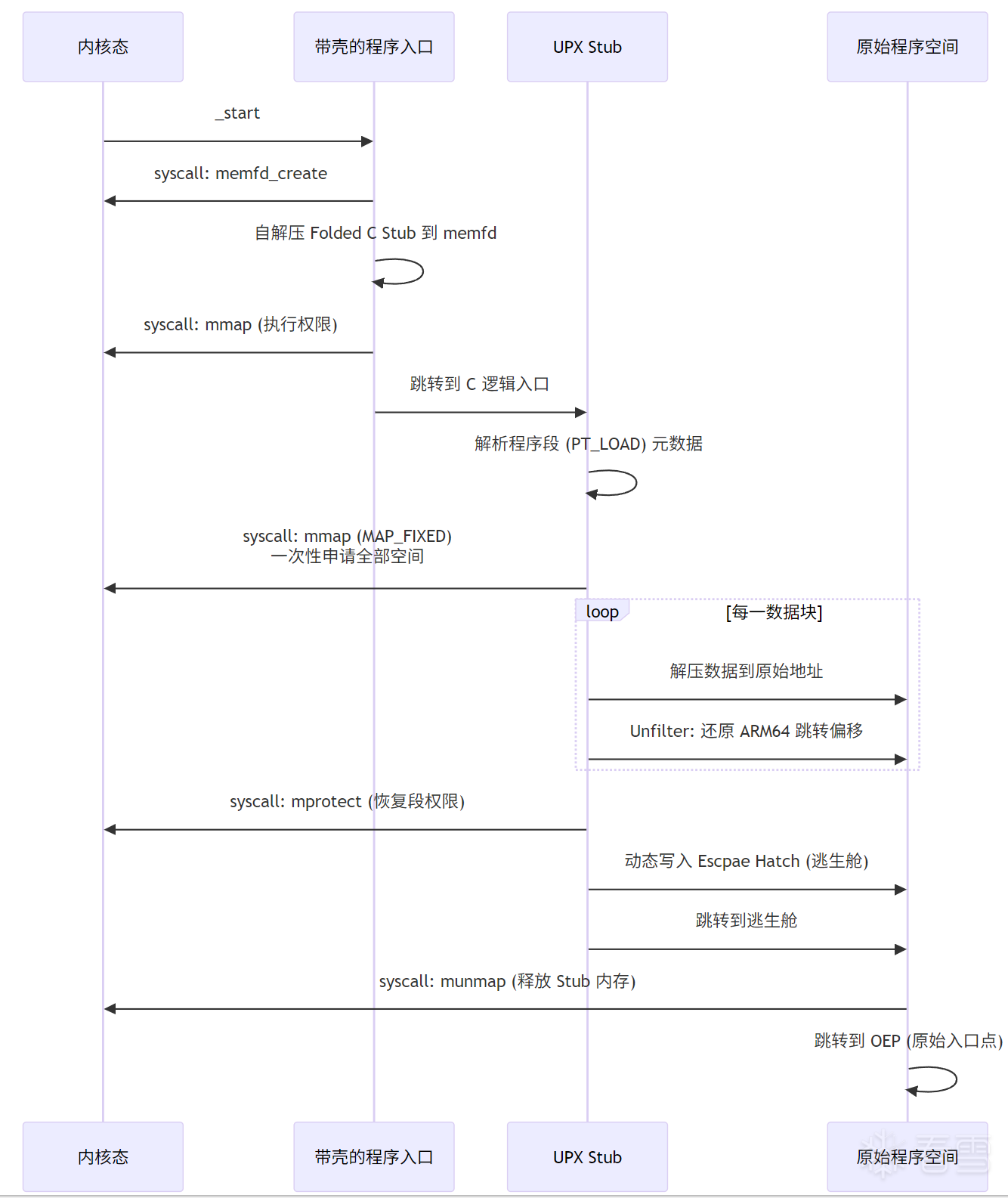

## 运行阶段

![解压流程](upload/attach/202603/1059242_YWGCWCGYC6XB487.webp)

1. **入口启动 (Entry)**

- 运行从 `_start` 开始，首先一次性压所有栈，保护现场。
      - 通过 `memfd_create` 系统调用或降级在 `/dev/shm` 下创建临时文件，用于存放即将解压的第二阶段 Stub 逻辑。

2. **Stub 自解压**

- 初始 Stub 将其自身“折叠（Folded）”部分的 C 逻辑代码解压到上述临时文件中。
      - 通过 `mmap` 将该临时文件映射为可执行内存，并跳转过去。

3. **分析与内存规划** (`do_xmap` 函数)

- 读取压缩时的元数据，使用 `xfind_pages` 预定原始程序的总内存范围。
      - 获取 `AT_PAGESZ` 以确保内存页对齐一致。

4. **循环解压块** (`unpackExtent` 函数)

- 循环解压数据块到原始内存位置。
      - 对 ARM64 指令进行 "unfilter" 处理（还原跳转偏移）。

5. **权限恢复与清理**

- 调用 `mprotect` 恢复内存段权限。

- 使用 ARM64 专用的 `make_hatch_arm64` 创建一段“逃生舱”代码，负责执行 `munmap` 后跳转回原始 OEP。**这就是Unidbg无法直接带壳模拟的原因。**

> 为什么要用“逃生舱”，因为 `munmap` 不能操作自己所在的内存，所以需要申请一块新的，在新内存上操作。

6. **恢复现场**

- 恢复所有寄存器状态并跳转。这是传统的手动脱壳方法的常用点。依稀记得用od调win就是在popad上打个断点然后单步几下找大跳。

> 所有的系统调用均通过`SVC 0`执行，这块东西是直接汇编手搓的

## 分析解决Unidbg报错

根据运行时报错可以定位到如下位置，修改如下。

```diff
ddiff --git a/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java b/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java
index 756bca92e..a61afef46 100644
--- a/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java
+++ b/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java
@@ -195,8 +195,13 @@ public final int munmap(long start, int length) {
                 long size = aligned - removed.size;
                 while (size != 0) {
                     MemoryMap remove = memoryMap.remove(address);
+                    if (remove == null) {
+                        log.warn("munmap failed to find adjacent region at address=0x{}", Long.toHexString(address));
+                        break;
+                    }
                     if (removed.prot != remove.prot) {
-                        throw new IllegalStateException();
+                        log.warn("munmap prot mismatch: removed.prot={}, remove.prot={}, address=0x{}", removed.prot, remove.prot, Long.toHexString(address));
                     }
                     address += remove.size;
                     size -= remove.size;
```

根据UPX源码得知：运行时mmap会**一次申请所有段的内存**（防止临近的段被分到别的程序去了），此时这些段的权限必然是各不相同的（参考正常的程序）。因此，在munmap时，就会产生跨不同权限段操作的情况，原来代码中`removed.prot != remove.prot`**必然成立**。这样就会`throw`错误中断。我们仅需把`throw`改为无害的`log warn`即可完美解决此问题。

>  经过测试，原先不能直接模拟的lib，经过这样修改代码可以直接模拟。这完美避免了分析魔改UPX和修复头等工作。
