> 今天刚好看到看雪上有人在求解包这个东西，并且引用了我博客上的一篇文章作为启发点，作为互联网上为数不多真的研究过这个引擎的人，今天把以前逆向的部分结果继续逆向，最终得出此文。原始求助帖：[https://bbs.kanxue.com/thread-285879-1.htm](https://bbs.kanxue.com/thread-285879-1.htm)
本文也在我的个人博客上发布，欢迎来踩：<a href="elink@bc9K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6&6N6i4g2Q4x3X3g2A6L8X3E0Q4x3V1k6S2M7Y4c8A6j5$3I4W2i4K6u0r3x3K6t1$3i4K6u0r3"><mark class="encrypted">dc5K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6&6N6i4g2Q4x3X3g2A6L8X3E0Q4x3V1k6S2M7Y4c8A6j5$3I4W2i4K6u0r3x3K6t1$3i4K6u0r3</mark></a>

## 0x00 前言

如果你折腾过日本手机或某些车机系统的固件，你一定遇到过 .mld、.vbe、.dat 或 .delta 后缀的文件。这些是 RedBend的vDirect Mobile设备MDM管理方案所产生差分升级包。
与普通的 zip 不同，RedBend vDM并不只是简单的压缩，它是一个基于块的差分引擎。想要从中提取差分包或镜像数据，通常的做法是逆向其解压算法。
但当我把从某平板中得到的二进制扔进IDA后，发现事情并没有那么简单。

## 0x01 劝退现场：为什么不尝试还原算法？

一开始，按照思维惯性，在得到的刷机包里看到了一个名为rb_ua的可执行文件和一个名为UpatePackage.mld的更新包本体（MAGIC为RedBendEFDPackage），就知道这把玄了（虽然至少证明了这是RB的公版实现，其对厂商应该是SDK交付，日本厂商一般都会进行大量二开）。不过还好这个平板采用的是Intel Atom SoC，其本身就是x86_64架构，为直接拉起这个二进制和后续分析提供了方便。
在基于updater-script里面的传参进行分析之后，在IDA里追来追去，找到了其核心差分引擎的函数，发现RedBend vDM并不是一个我之前认为的简单的换了字典的LZMA解压器，而是一个完整的**针对 Delta 数据流的虚拟机**！
更可怕的是，为了在移动设备上达到极致的更新速度，RedBend在开发中大量使用了SIMD指令集来进行数学运算！（虽然实质在Atom平台上反而拖累了性能），以下是劝退现场的伪代码。
```c
// 此处是高度优化的向量化加法循环 Target = Source + Delta
while ( 1 )
{
  // 加载Source和Delta数据到128位寄存器
  v173 = _mm_shuffle_epi32(_mm_cvtsi32_si128(dword_54AD20), 0);
  v74 = _mm_shuffle_epi32(_mm_cvtsi32_si128(v70), 0);

// 使用SSE/AVX指令进行并行差分还原
  // 这里的逻辑极其晦涩，不仅有加法，还有shuffle和乘法
  *(__m128i *)(v171 - 16) = _mm_add_epi32(
      _mm_mullo_epi32(
          (__m128i)_mm_shuffle_ps(
              si128,
              (__m128)_mm_add_epi64(
                  _mm_load_si128((const __m128i *)&xmmword_4F09C0),
                  (__m128i)si128),
              136),
          v173),
      v175
  );
}
```
其中出现的_mm_add_epi32、_mm_mullo_epi32和_mm_shuffle_ps直接证明了其差分运算是在寄存器层面进行的并行数学计算
那么就代表如果我要使用Python来写一个解包器，我不光光要去处理那个坑人的非标字典LZMA，还要处理复杂的SSE/AVX调用。
所以证明了，直接还原算法这条路走不通。

## 0x03 伪造运行环境欺骗RB_UA

既然逆向算法实在太难，为什么不直接利用官方提供的rb_ua程序呢？它自己肯定知道怎么解压，否则它怎么装？
现在只需要解决两个问题：
1.它通常运行在 Android 环境下，依赖特定的分区（/dev/block/mmcblk...）。
2.它在更新前会进行一系列严苛的环境检查。
### 逻辑一：环境检查的死穴（MISC分区）
rb_ua为了防止更新中途断电变砖，会在启动前向misc分区写入一个非标的Recovery Flag，所以必须给它一个可以写的地方才能通过验证。
```c
// Force Misc Check
if ( !fstab->has_partition("misc") ) {
    log_error("Cannot find partition 'misc'");
    return ERROR;
}
write_recovery_flag(fstab->get("misc"), "UPDATING");
```
对策：如果找不到misc它就罢工。那我们就给它造一个假的misc分区！
### 逻辑二：绕过哈希校验 (No Scout)
默认情况下，作为OTA方案，它会校验源分区的哈希。因为我们需要把把空文件变成新文件，哈希100%是对不上的。（此时感谢该厂商提供的是“完整包”）
```c
if ( operation_mode == "scout_update" ) {
    // 校验哈希，不匹配则报错退出
    if ( check_hash(target_file) != expected ) error();
}
else if ( operation_mode == "no_scout" ) {
    // 隐藏的跳过哈希校验参数
    log_info("Skipping hash check...");
    vDirect_Engine_Run(source, delta, output);
}
```
对策：使用隐藏参数 --update_operation no_scout，强制它闭嘴干活。

## 0x03 实战：搭建环境
我们在WSL环境下，通过文件映射来欺骗rb_ua。
### 1.伪造空白分区
```bash
# System分区给大点，4GB较好
dd if=/dev/zero of=./dummy_system.img bs=1M count=4096
# 内核通常64MB
dd if=/dev/zero of=./dummy_boot.img bs=1M count=64
# Android x86的bootloader分区，通常64MB
dd if=/dev/zero of=./dummy_bootloader.img bs=1M count=64
# 伪造misc分区，骗过环境检查
dd if=/dev/zero of=./dummy_misc.img bs=1M count=1
```
### 2. 伪造分区表 (fake_fstab)
```
/system     emmc    /mnt/d/Temp/PANA_RB/dummy_system.img
/boot       emmc    /mnt/d/Temp/PANA_RB/dummy_boot.img
/bootloader emmc    /mnt/d/Temp/PANA_RB/dummy_bootloader.img
/misc       emmc    /mnt/d/Temp/PANA_RB/dummy_misc.img
```

## 0x04 执行！
执行以下命令，启动rb_ua。注意单独传入的--update_operation no_scout参数，这是成功的关键。
```bash
# 清理其自动产生的结果文件，避免无法启动
rm -f ./result.txt

# 启动“更新”
./rb_ua \
  -w ./work_temp \
  -d ./UpdatePackage.mld \
  --partitions_list ./fake_fstab.txt \
  --update_flavor std \
  --update_operation no_scout \
  --result_file ./result.txt \
  --no_ui \
  -l debug:extract.log
```
 ![RBTool_Running](upload/attach/202602/695007_Q98DDZ3J9HNADG2.webp)

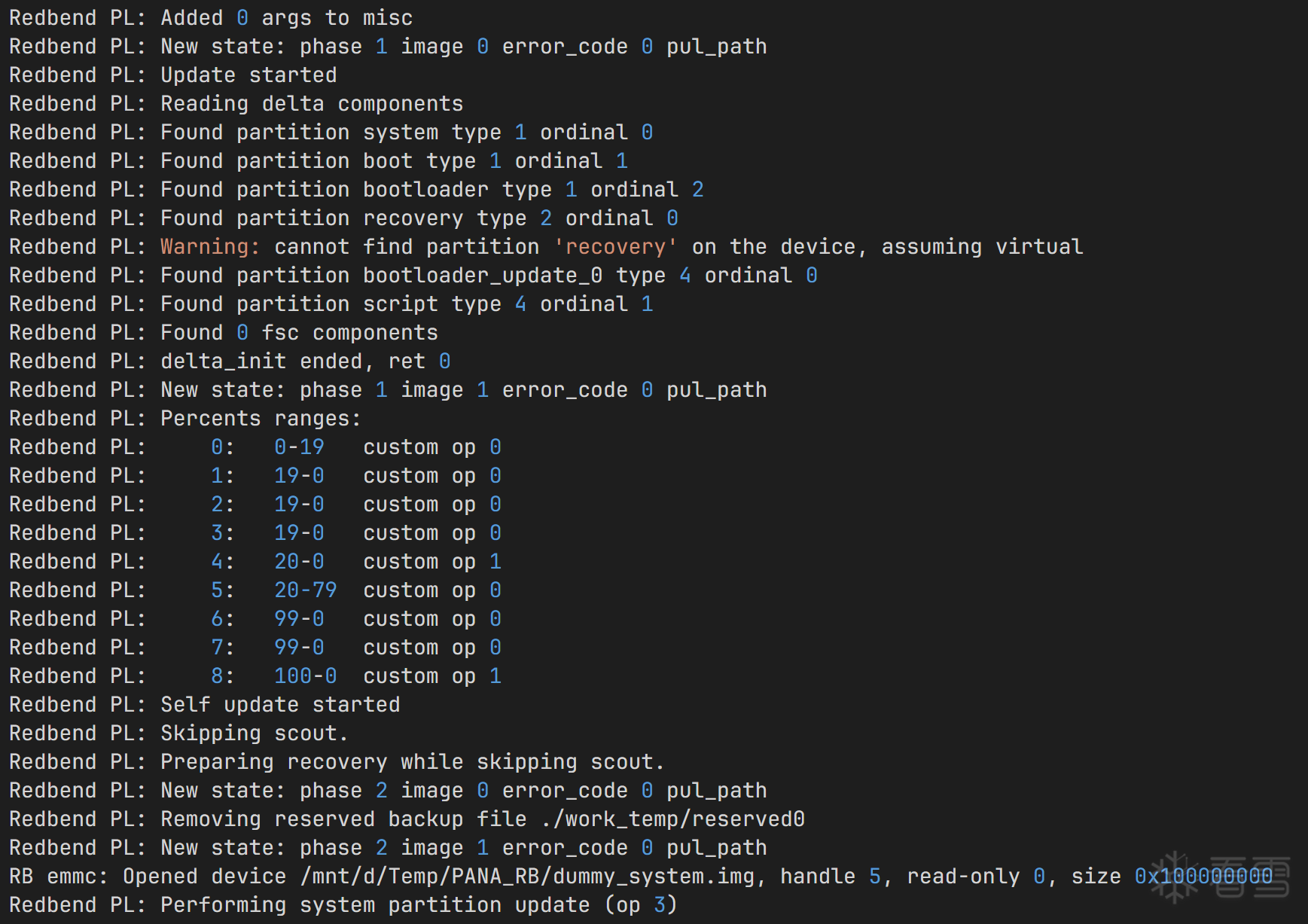

日志中开始出现如下状态，则代表已经开始解压！
 ![RBTool_Log](upload/attach/202602/695007_WNNST5WBYP3FTJ3.webp)
```
< 10 > RB emmc: Opened device .../dummy_misc.img...
< 10 > Redbend PL: Added 0 args to misc
...
< 10 > RB emmc: Opened device .../dummy_system.img...
< 00 > Redbend PL: Performing system partition update (op 1)
< 00 > Redbend PL: system partition update done, ret 0  <--- 成功解压了SYSTEM分区！
```

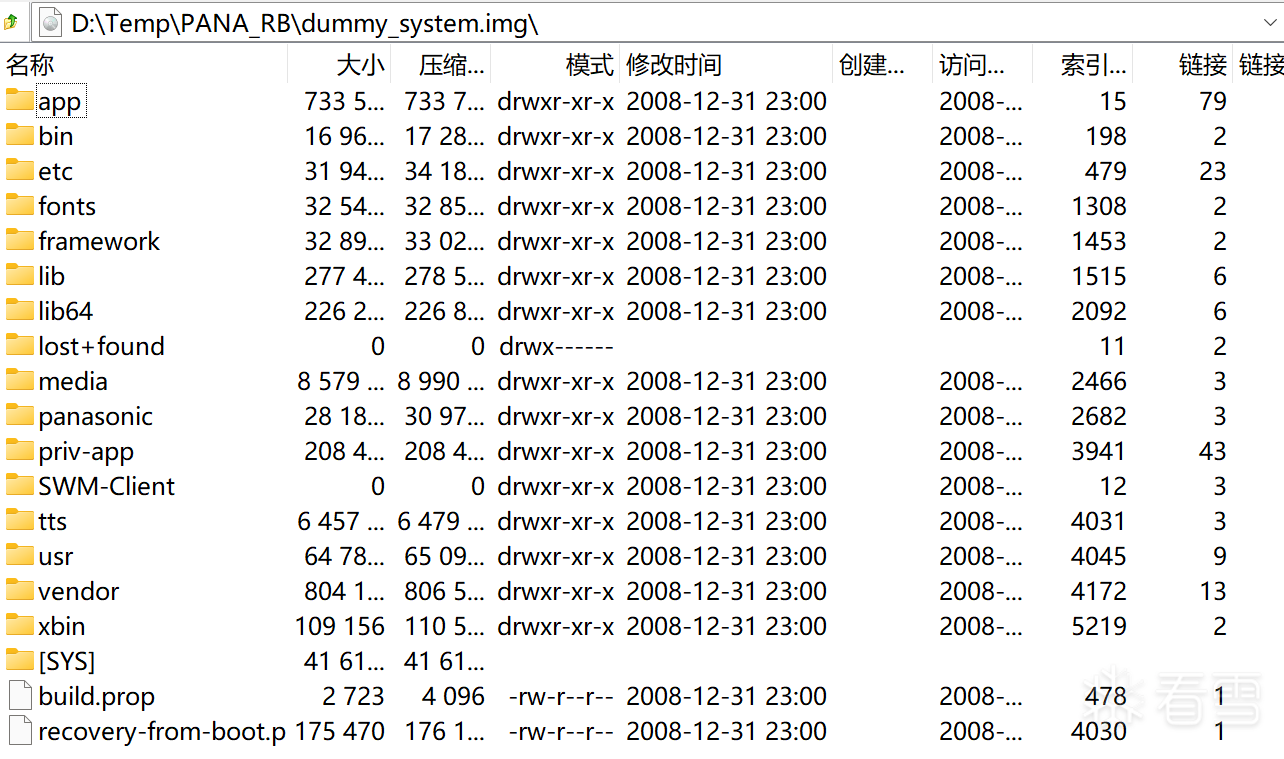

此时再打开我们创建的dummy_system.img等文件，内部已经是正常的EXT4/FAT32分区数据了！
 ![Extract_System](upload/attach/202602/695007_U9SZCXAJRQ6JKMR.webp)

## 0x05 总结
逆向并不总是意味着要硬啃汇编和反汇编。有时候，理解程序的运行逻辑（如环境检查、模式选择）比理解它的计算逻辑（SIMD算法）来的更有效率。
通过构建一个符合程序预期的“楚门的世界”，我们成功让官方工具充当了我们的解包器，兵不血刃地拿下了完整固件。
