从 App 启动流程看 Android 整体加固

一、前言

​ 最近在学习安卓加固的时候遇到了一些问题不太明白，比如说**为什么一定要替换掉mClassLoader而不是别的东西，**于是就是想着通过源码分析一下看看有没有什么突破点，这里做一下记录。由于 Android Framework 体系庞大且逻辑复杂，本人也比水，个人理解难免存在局限或偏差。如果在阅读过程中发现任何错误或疏漏，恳请各位大佬不吝赐教。

​ 这篇笔记基于Android-13.0.0_r83源码进行分析。可以从该网站找到：XRefAndroid - Support Android 16.0 & OpenHarmony 6.0 (AndroidXRef/AospXRef)

二、Application的启动

Application源码分析

​ 这里从Application的启动过程开始分析。这里直接从ActivityThread.java的main函数开始分析。这个是整个Android应用进程的真正入口点。

​

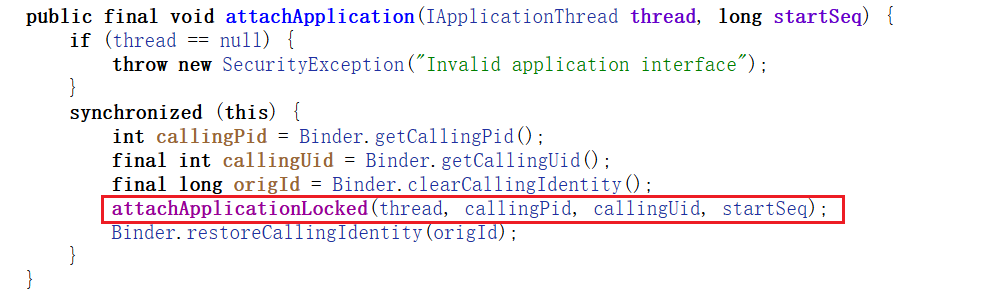

​ 接着就需要跟进到attach当中进一步分析了：

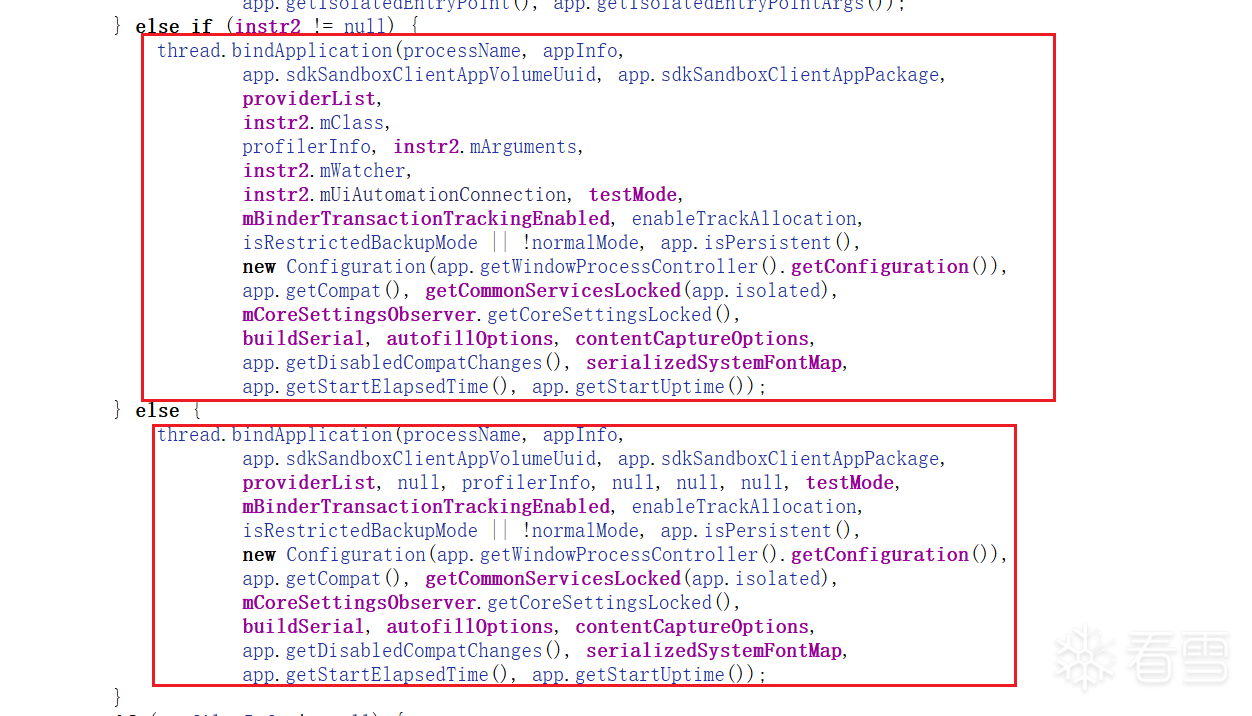

该函数当中会调用attachApplicationLocked的函数，该函数非常的长，内部会调用thread.bindApplication

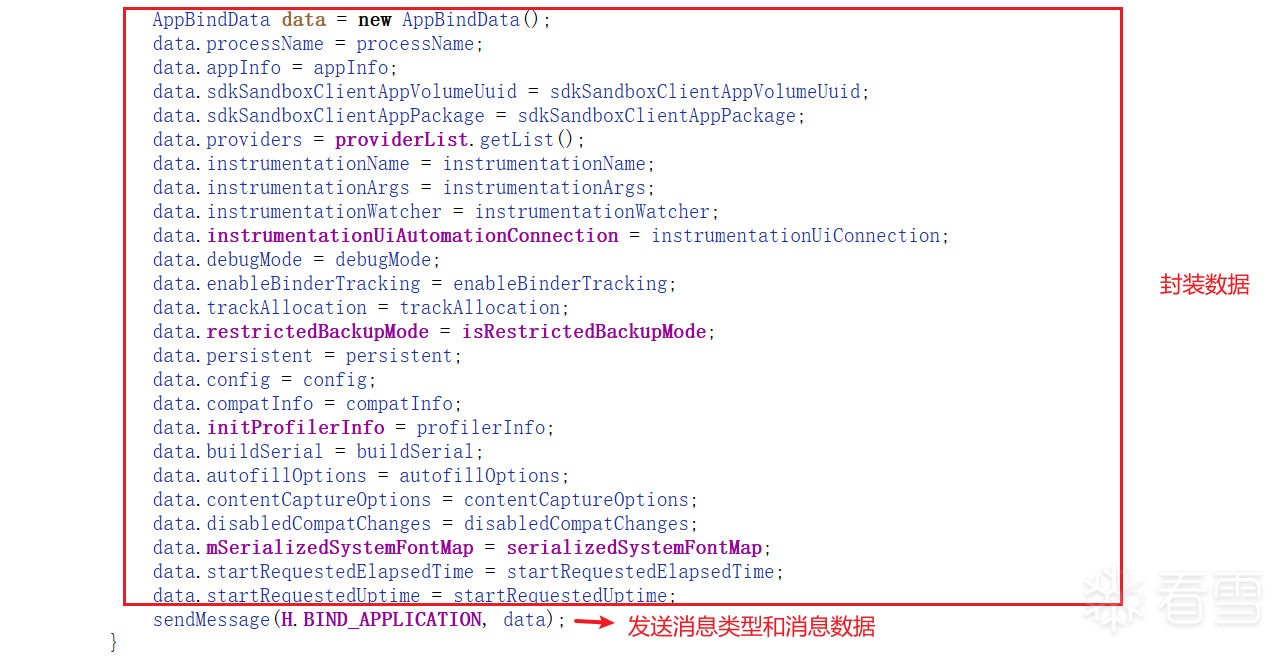

​ 一个是测试模式的启动，一个是正常模式的启动。通过bindApplication，将一系列的参数，消息封装好发送给主线程进行处理。进入该函数内部之后就可以发现将数据打包，最后通过 sendMessage将消息类型和消息数据发送出去了：

​ 这里sendMessage将消息发送到了主线程的消息队列，那么由谁来对这个消息进行处理呢？可以看到H.BIND_APPLICATION，跟进去查看一下这个H：

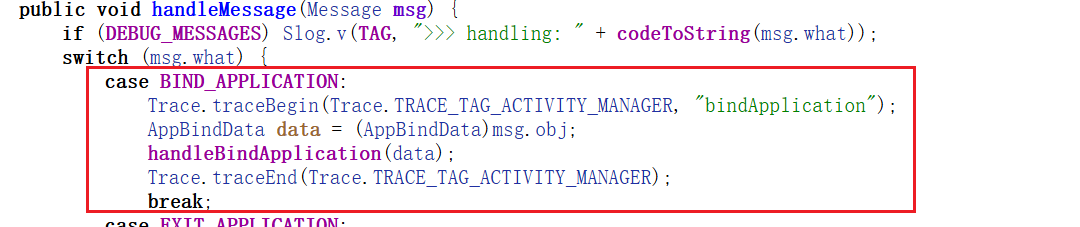

这个H继承的是Handler(一个ActivityThread的内部类)，内部有一个handleMessage来处理这些对应的消息，这里传入的是BIND_APPLICATION类型的消息，那只需要找到case即可：

​ 这里就是BIND_APPLICATION消息的处理了，内部接收到data之后会调用handleBindApplication来处理这些消息，这是一个最重要的位置了，继续跟进这个handleBindApplication进行分析：

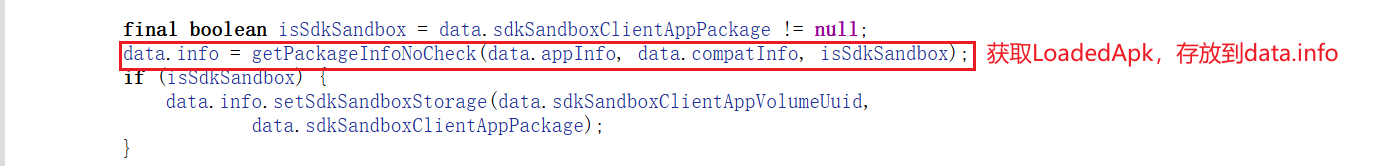

​ 在这个函数当中，有一个非常重要的地方，就是下面这里：

​ 通过这个getPackageInfoNoCheck来获取LoadedApk，这个LoadedApk是一个加固的重点，这里简单说一下：LoadedApk就是一个容器对象，它将硬盘上的APK文件解构成了内存当中可以使用的类加载器、资源管理器、配置信息等，供系统随时调用。

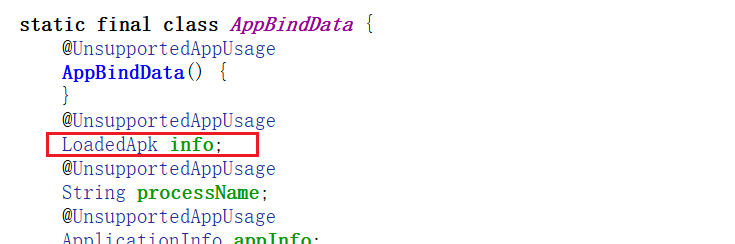

​ 这个data.info类型就是LoadedApk：

​ 在加固的时候我们同样需要获取这个LoadedApk，所以接下来需要跟进这个getPackageInfoNoCheck来看看到底是怎么获取这个LoadedApk，以及这个函数里面做了什么操作：

​ 调用的是getPackageInfo，继续跟进：

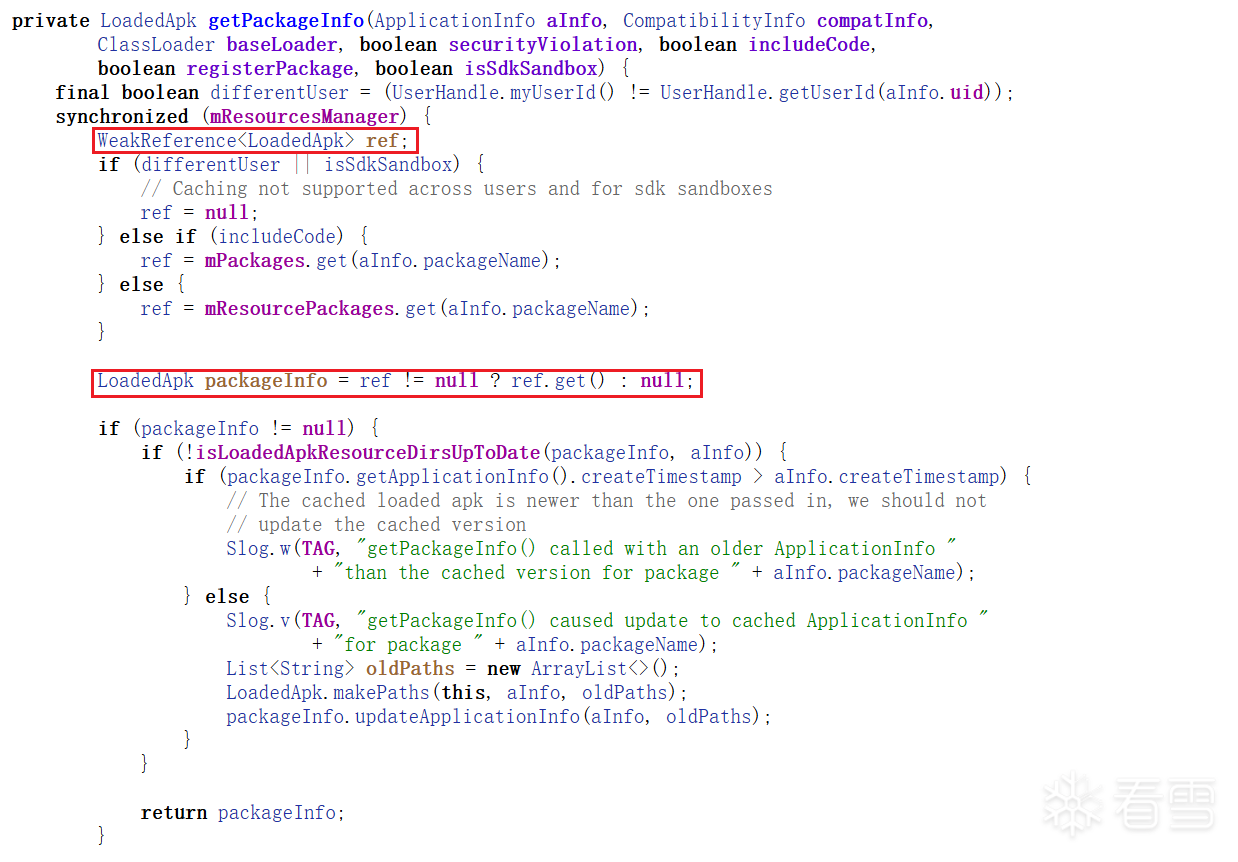

​ 可以看到这里的：

如果ref不为空，则表示LoadedApk不为空，则复用LoadedApk。通过这里也可以大致了解到，一个app有且只有一个LoadedApk。接着就继续往下分析：

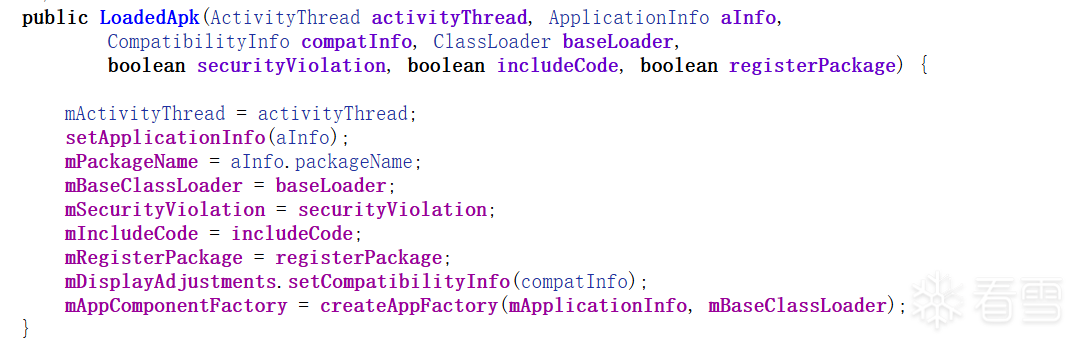

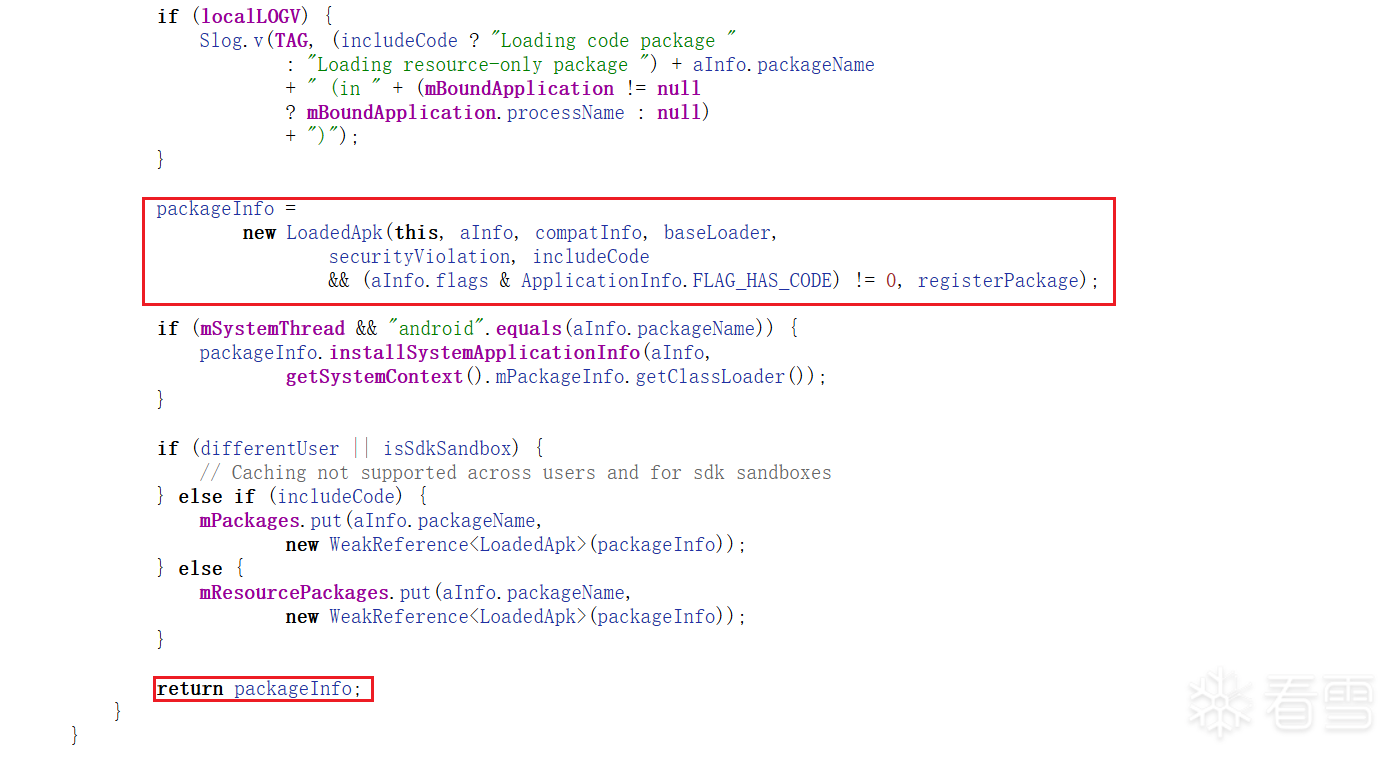

​ 这里可以看到，如果没有LoadedApk则直接new一个出来，接着要来看看这个LoadedApk是怎么工作的：

如图所示，会初始化一些必要的东西，例如mPackageName。只不过这里没有说明要怎么从别的地方（比如我们自己的app）中获取这个LoadedApk，这个后续再看。

​ 现在让我们回到handleBindApplication继续往下分析，下一个里程碑的位置就是这个位置：

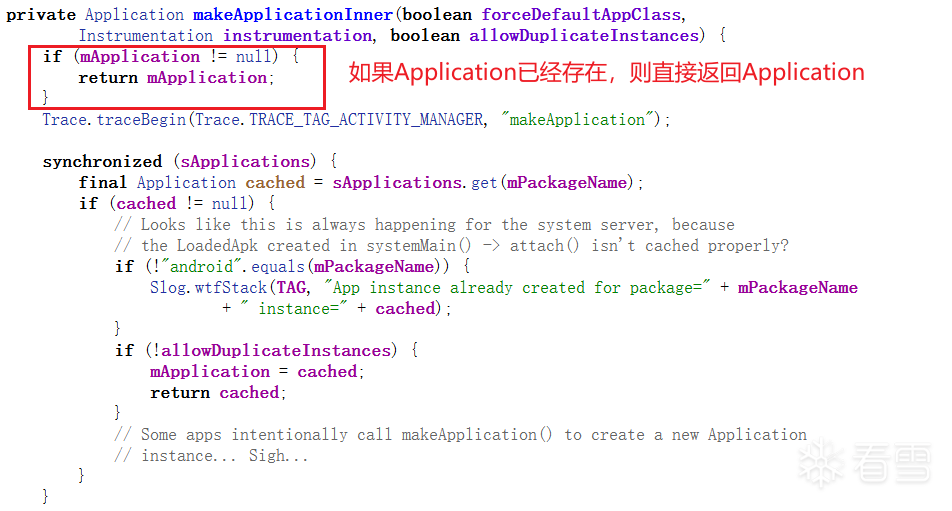

这里通过LoadedApk获取了一个Application的类。进入分析一下这个makeApplicationInner：

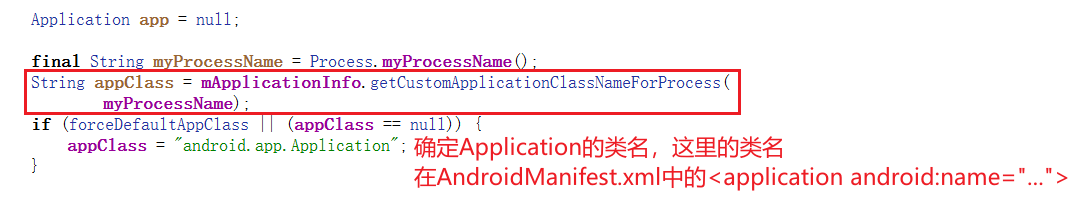

​ 接着会查看缓存sApplications，如果之前创建过则直接复用。接着就是获取Application的类名

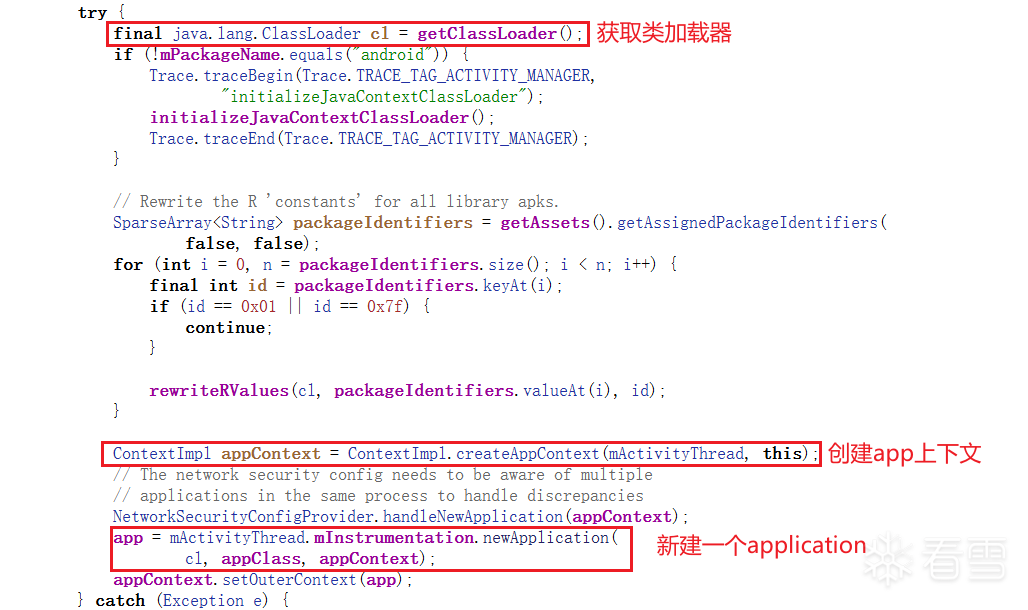

​ 接着就是获取类加载器，创建Application的上下文，接着创建Application并实例attach（这里是用户代码第一次执行的地方）

跟进这个newApplication分析：

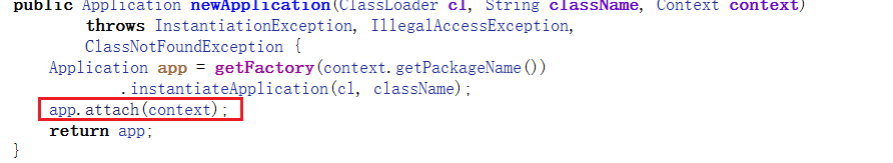

​ 可以看到这里attach当中调用了attachBaseContext，这个attachBaseContext非常重要，这就是获取到**Context**后，用户代码最早执行的地方。由于这个特性可以对这个地方做很多文章。

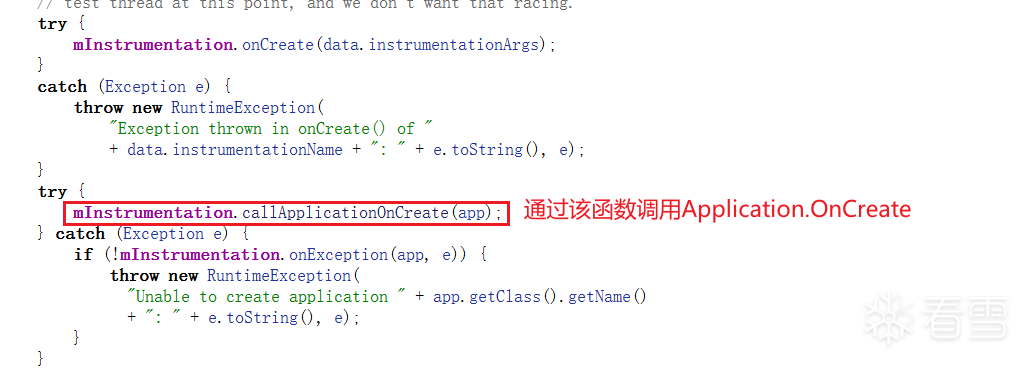

​ 最终makeApplicationInner会返回app这个Application。现在回到handleBindApplication继续分析。接下来就是通过callApplicationOnCreate来调用Application.OnCreate()这个函数了

​ 到这里就差不多完成了handleBindApplication这个函数了，下一步就可以处理EXECUTE_TRANSACTION这个消息了，这个消息处理的是activity的启动

Application小结

​ 通过对Application的启动流程可以看出用户代码的执行流程如下： attachBaseContext -> Application.onCreate。实际上这两个之间还有一个 ContentProvider.onCreate这里还没有提及。不过attachBaseContext基本上就是用户代码最早执行的一个地方，整体加固的壳代码会在这个位置进行解壳，然后恢复环境。

​

三、Activity的启动

Activity源码分析

1. 怎么从Application过渡到Activity

​ 首先先来分析一下，应用在执行完Application.OnCreate到Activity究竟发生了什么。想了解这个问题得接着继续往下看

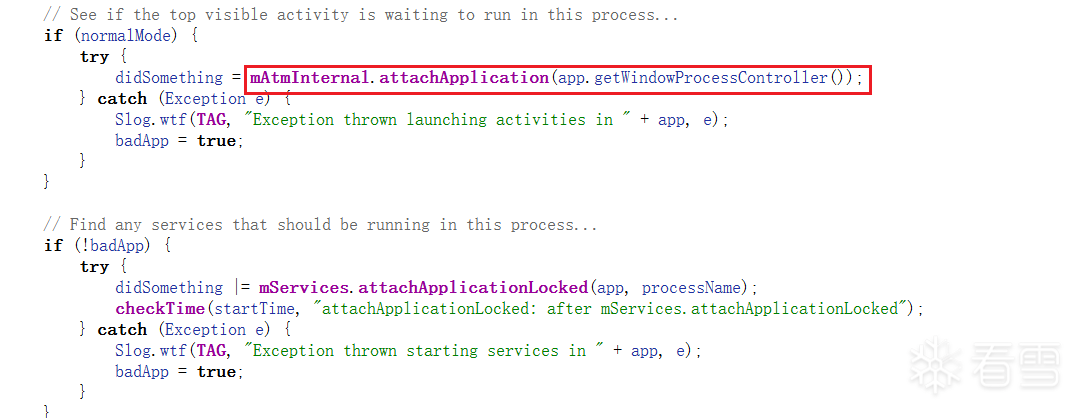

​ 接下来回到attachApplicationLocked继续往下看，会看到这段代码：

​ 这里调用的是mAtmInternal.attachApplication这个函数，要注意的是，这里并不是调用ActivityManagerService这个类当中的attachApplication函数，先来看看这个mAtmInternal是哪个类的：

​ 可以看到是这个ActivityTaskManagerInternal这个类的，而这个类的实现在ActivityTaskManagerService这个类当中的LocalService私有内部类，接下来得看看这个类当中attachApplication的实现了：

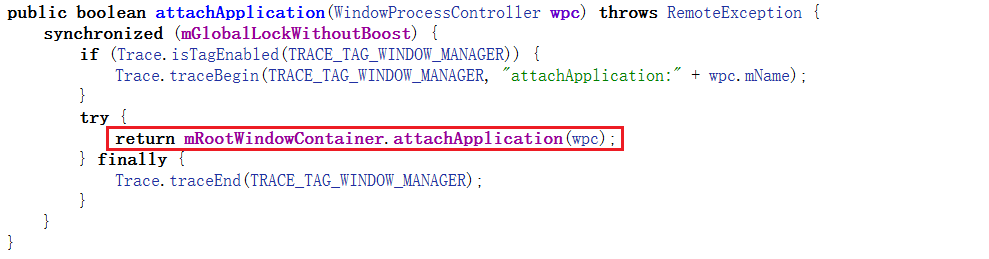

​ 过来之后又发现将wpc委托给了mRootWindowContainer的attachApplication函数，这个mRootWindowContainer是RootWindowContainer类的实例，其中attachApplication函数定义如下：

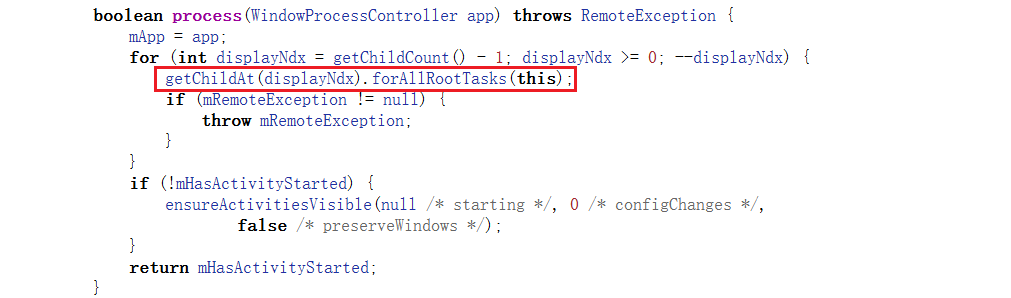

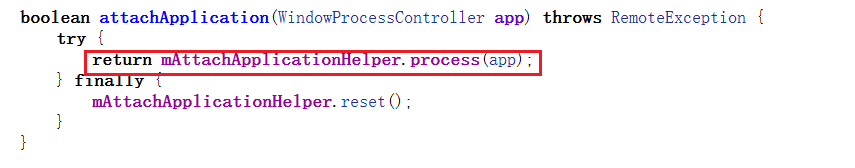

​ 接着可以看到的是调用了mAttachApplicationHelper当中的process函数，这个mAttachApplicationHelper是该RootWindowContainer类当汇总的一个私有内部类，最后可以找到这个process：

接着调用getChildAt(displayNdx).forAllRootTask，遍历该屏幕下所有的“根任务”。然后通过回调this的函数来处理，这里的调用路径是RootWindowContainer --> WindowContainer --> Task下的forAllRootTask：

​ 也就是说调用的是mAttachApplicationHelper当中的accept，而accept当中还调用了rootTask.forAllActivities函数

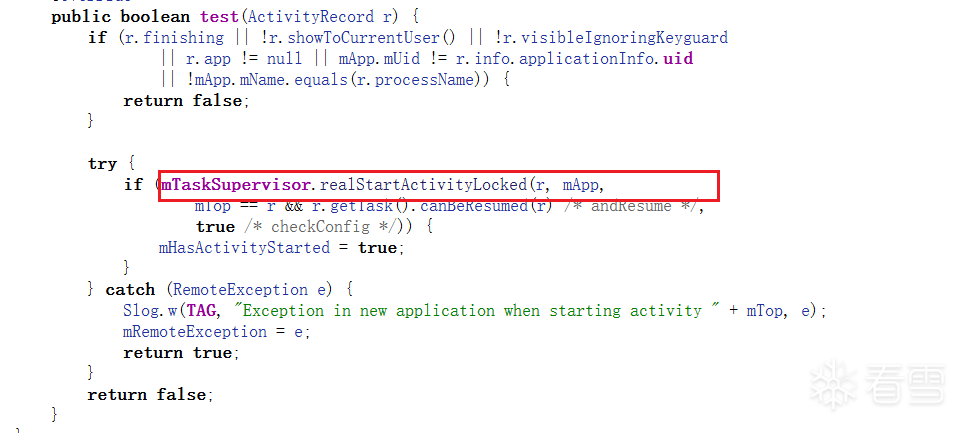

​ 如果进入这个位置，最后就会调用test，这个test当中有一个realStartActivityLocked函数：

进入该函数分析，该函数当中又调用了scheduleTransaction：

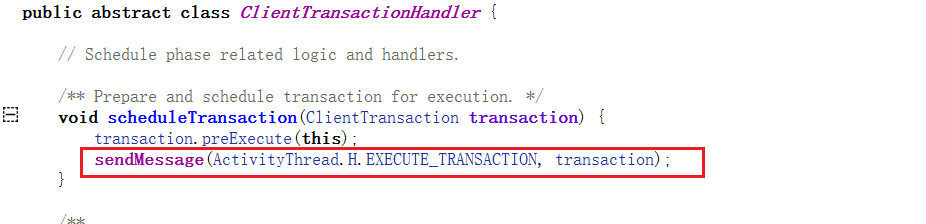

这里会通过ClientTransactionHandler来发送EXECUTE_TRANSACTION，接下来就是loop循环对这个消息进行处理，启动activity了。

2. Activity的启动

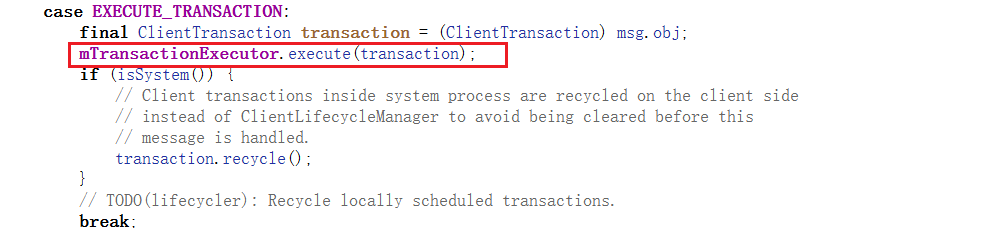

​ 消息循环获取到EXECUTE_TRANSACTION之后就开始通过 mTransactionExecutor来进行事务逻辑的分发

此时需要跟进execute进行代码跟踪：

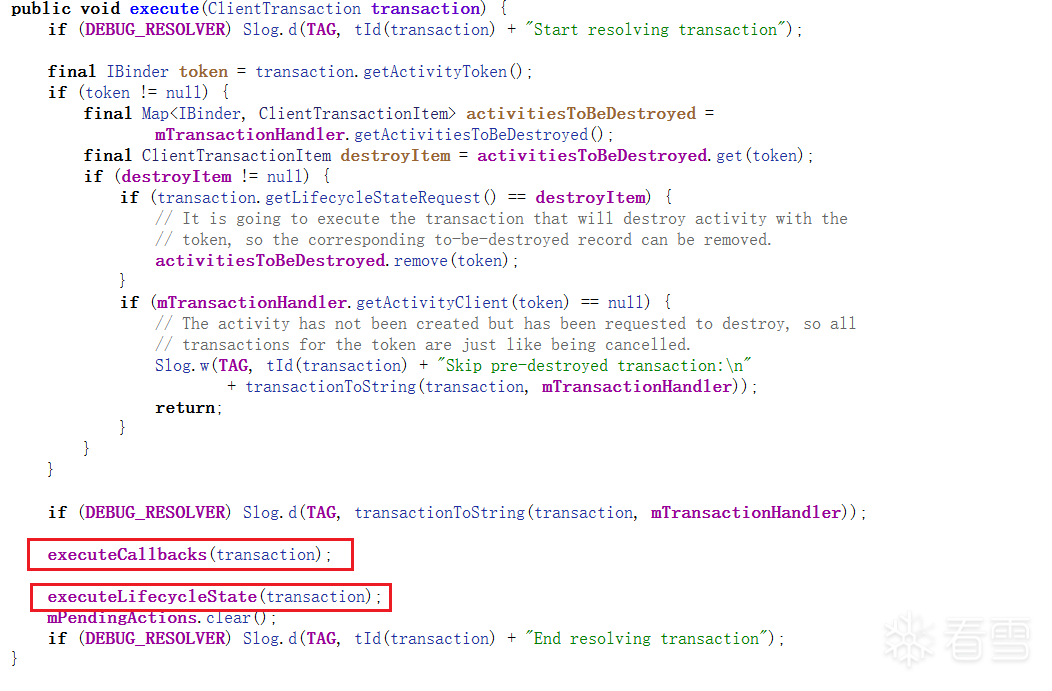

​ 对于这个函数来说，内部执行过程中需要关注这两个函数：executeCallbacks和executeLifecycleState。首先来看看这个executeCallbacks函数

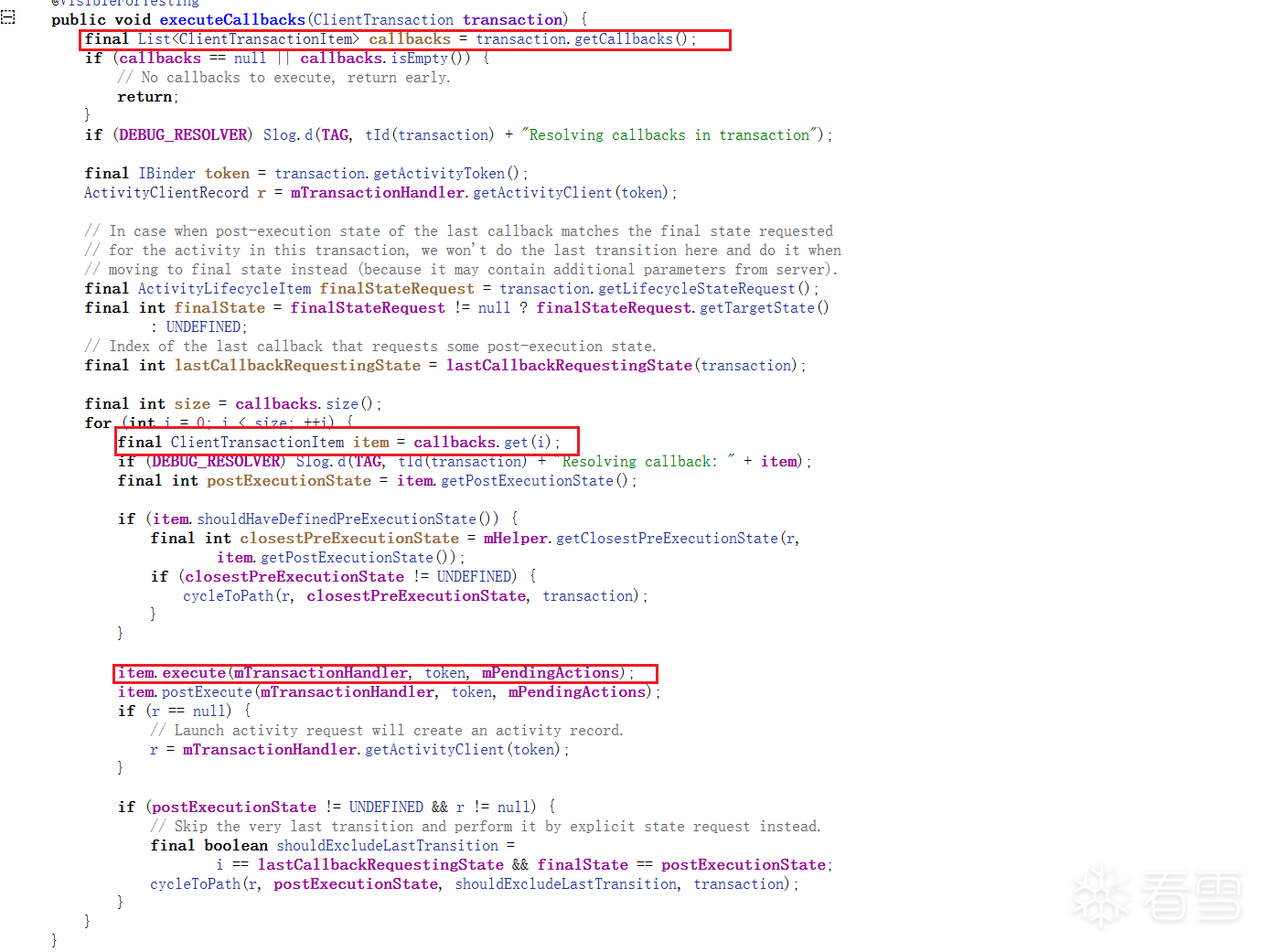

executeCallbacks

​ 进来函数第一步首先将transaction(也就是sendMessage传入的data)，的callBack取出来，然后在下方循环中，通过callbacks将item取出来，再调用item.execute继续向下调用，这里要注意的是item并不是 ClientTransactionItem类型，这里使用多态，item真正的类型是：LaunchActivityItem。

​ 接下里进入到LaunchActivityItem.execute进行分析：

​ 首先对ActivityClientRecord r这个变量进行数据封装，然后进入到client.handleLaunchActivity这个函数，这个是真正的执行入口，标志着逻辑从“事务管理层”（Transaction 框架）正式进入了“Activity 线程管理层”（ActivityThread）。

​ 这里的client在运行的时候其实就是ActivityThread，所以这里使用的是ActivityThread当中的handleLaunchActivity。接下来就需要对handleLaunchActivity进行分析：

该函数中performLaunchActivity这里是最最重要的一部分，通过该函数会输出一个初始化完毕、正在运行的 Activity 对象。接下来该好好分析这个performLaunchActivity函数了

performLaunchActivity

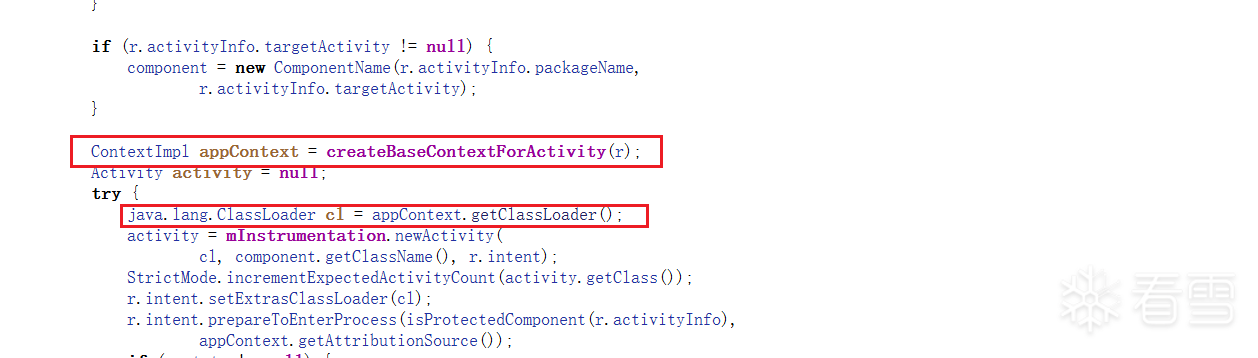

​ 首先就是通过createBaseContextForActivity获取ContextImpl，然后通过appContext的getClassLoader来获取类加载器，这里需要跟进查看一下这个getClassLoader加载器是怎么获取的，对后续加壳原理的理解非常有帮助。

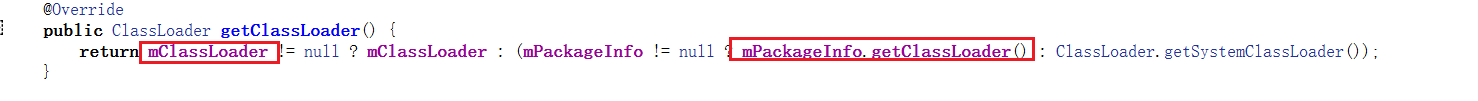

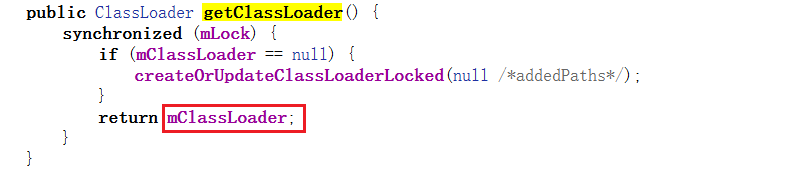

​ 可以看到getClassLoader是通过mPackageInfo.getClassLoader()来获取的，而这个mPackageInfo类型其实是LoadedApk，该类的getClassLoader()是返回mClassLoader：

​ 接下来就是mInstrumentation.newActivity了，这行代码过程，内存中就存在了一个Activity的对象了

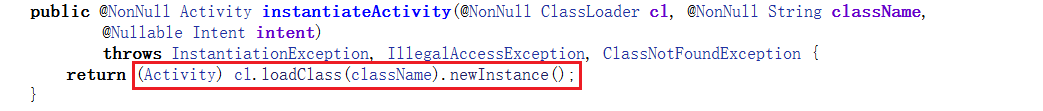

​ 来看看这个newActivity的调用链newActivity --> getFactory(pkg).instantiateActivity --> cl.loadClass(className).newInstance：

​ 这里直接使用了反射调用activity的构造函数。这个new Activity结束之后，下一步就是用这个创建的activity对象进行操作了：

​ 接下来activity使用attach来做一些初始化工作，这一步会完成window的创建以及Context的绑定，接下来就是最后一步了：

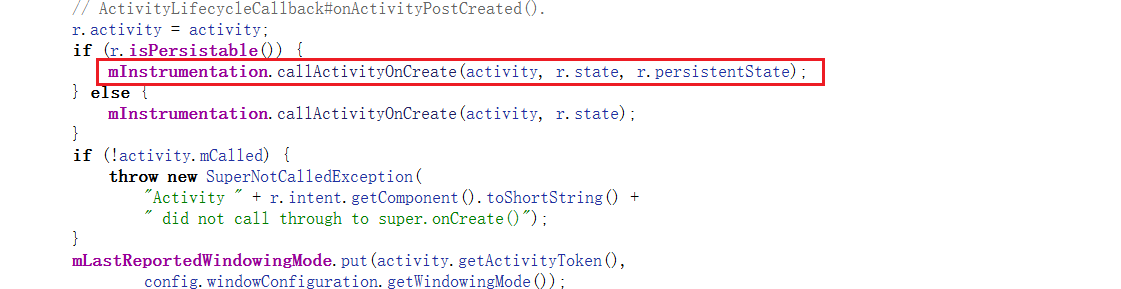

这里就会调用Activity.OnCreate，接下来就是一些状态设置以及后续activity的启动了。这里就不继续往下分析了。

3. Activity小结

​ 本阶段梳理了 Activity 的实例化过程，揭示了 LoadedApk.mClassLoader 在其中的决定性作用。源码显示，系统在 performLaunchActivity 中强制使用 appContext.getClassLoader() 获取加载器，并通过反射 (loadClass().newInstance()) 创建 Activity 实例。 这一机制解释了为何加固壳必须替换 mClassLoader：只有“偷梁换柱”，将解密后的 DEX 注入到这个特定的 LoadedApk 实例中，才能骗过系统的检查，让原本不存在于 base.apk 中的 Activity 被成功加载和启动。

四、总结

​ 小小的总结了一下：加固的本质就是在 Application.attachBaseContext 阶段，利用 LoadedApk 的单例特性，通过“偷梁换柱”的方式替换 mClassLoader，从而欺骗系统在后续 Activity 启动时去加载我们解密后的代码。
还有就是app的启动流程：attachBaseContext --> ContentProvider.onCreate --> Application.OnCreate --> Activity.OnCreate
​ 后续再根据这个逻辑来实现一个简单的整体加固
