Android Binder 拦截实战：从源码调试到对抗分析（详）
发表于: 1天前 467

Android Binder 拦截实战：从源码调试到对抗分析（详）

silver5563 活跃值
2
1天前
467

导读：本文为Android Binder 拦截实战：从源码调试到对抗分析的详细版，鉴于本文较长，可能会花费一些时间，建议各位读者可以先阅读原文了解大概，其次原文未有工作机会哟～

目录

一. 前言

android binder是android系统中最为核心的跨进程通信（IPC）机制，android四大组件以及几乎所有的系统服务、框架层都通过binder进行通信。

15年前，有一篇非常硬核的binder文章: Android Bander设计与实现 - 设计篇（备用链接），该文章系统性地阐述了binder的设计概念，并通过与传统IPC做对比，全面的涵盖了Binder的核心机制、通信协议、内核驱动等多个层面。直到今天，这对深入理解Binder仍然有很高的参考价值。不过美中不足的是，原文虽非常详尽地描述了Binder的设计理念，但对于Binder源码的实现却涉及甚少。这就导致这篇文章的阅读门槛相对较高，往往在实际工作中碰到并解决Binder相关的问题后，回过头看，才会对该文章的理解更上一个层次。

对于本文主题将以上述文章作为背景基调（后续提到“原文”一词均指此文章），以源码调试的方式让大家对binder通信有个整体的了解。其次笔者从事移动安全相关工作，将从binder底层机制对android指纹android_id的采集进行分析/拦截实践。最后，再探讨binder拦截技术对于攻防双方的对抗起到了什么样的思路。

二. 环境准备

为了深入理解binder通信的机制，本文所述将对android源码进行调试，本文所选环境为：宿主机ubuntu 22.04 + aosp android 13源码 + 模拟器 + ASfP(Android Studio for Platform，Android 官方推出的为 AOSP 开发者打造的 Android Studio)

2.1 调试环境准备

首先可参考官方文档或网上教程下载aosp源码、设置编译目标，我这里所选为：sdk_phone_x86_64-userdebug。源码编译成功后，可通过emulator命令启动模拟器

1
2
3
4
5
6
7
8
9
10
11
12
13
➜  aosp_android13 source build/envsetup.sh
➜  aosp_android13 lunch sdk_phone_x86_64-userdebug
============================================
......
OUT_DIR=out
PRODUCT_SOONG_NAMESPACES=device/generic/goldfish device/generic/goldfish-opengl hardware/google/camera hardware/google/camera/devices/EmulatedCamera device/generic/goldfish device/generic/goldfish-opengl
============================================
➜  aosp_android13 emulator
INFO    | Android emulator version 31.3.9.0 (build_id 8748233) (CL:N/A)
INFO    | Storing crashdata in: /tmp/android-silverbullet/emu-crash.db, detection is enabled
INFO    | Duplicate loglines will be removed, if you wish to see each indiviudal line launch with the -log-nofilter flag.
INFO    | Info: Warning: Ignoring XDG_SESSION_TYPE=wayland on Gnome. Use QT_QPA_PLATFORM=wayland to run on Wayland anyway. ((null):0, (null))
......

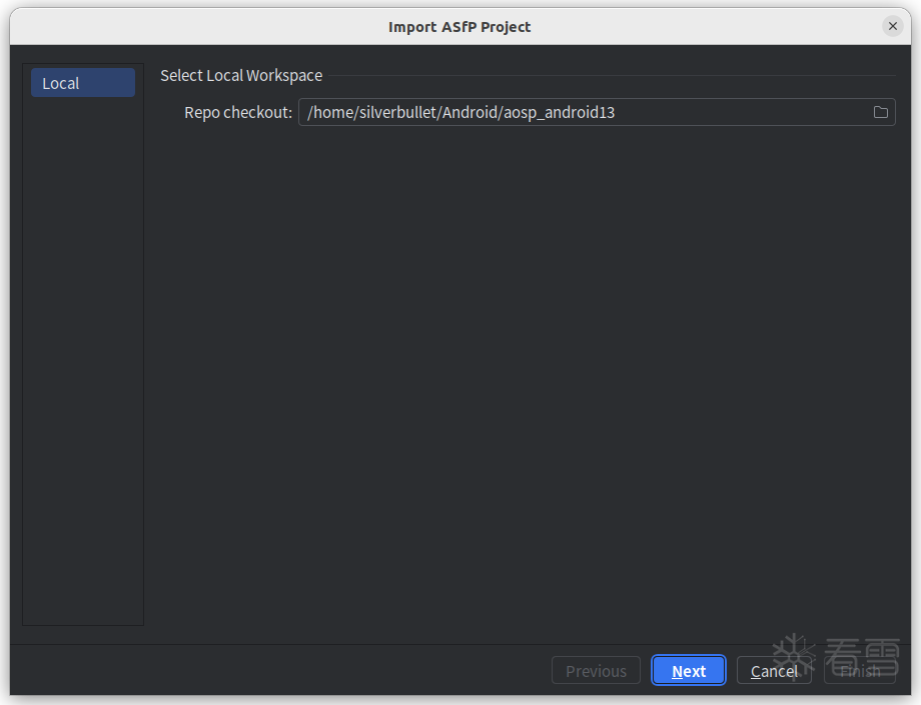

然后下载并安装ASfP 091K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6V1k6i4k6W2L8r3!0H3k6i4u0Q4x3X3g2S2L8X3c8J5L8$3W2V1i4K6u0W2j5$3!0E0i4K6u0r3M7%4c8#2k6r3W2G2i4K6u0r3M7r3I4S2N6r3k6G2M7X3#2Q4x3@1k6Z5L8q4)9K6c8s2A6Z5i4K6u0V1j5$3&6Q4c8f1k6Q4b7V1y4Q4z5o6S2Q4c8e0N6Q4z5f1u0Q4b7f1g2Q4c8e0g2Q4z5o6W2Q4z5p5c8Q4c8e0c8Q4b7V1u0Q4z5o6g2Q4c8e0k6Q4z5e0c8Q4b7f1k6Q4c8e0k6Q4z5p5y4Q4z5o6p5`. Linux 环境）后导入aosp源码路径

图片描述

将Lunch target 填入刚刚编译的目标: sdk_phone_x86_64-userdebug。Module paths这里我们选择frameworks

图片描述

点击Finish，等待asfp进行同步构建后，就可以开启源码的调试了

注：如果无法调试，可在/frameworks/base/core/java/com/android/internal/os/Zygote.java

1
2
3
4
5
6
7
static void applyDebuggerSystemProperty(ZygoteArguments args) {
 if (RoSystemProperties.DEBUGGABLE) {
     args.mRuntimeFlags |= Zygote.DEBUG_ENABLE_JDWP;
 }
 //增加这一行，对所有应用开启调试
 args.mRuntimeFlags |= Zygote.DEBUG_ENABLE_JDWP;
}

三. 以一次android_id的获取理解binder通信

本节以android_id为例，分析其在binder通信里是如何表现的。常见的获取方式如下:

1
Settings.Secure.getString(getContentResolver(), Settings.Secure.ANDROID_ID);

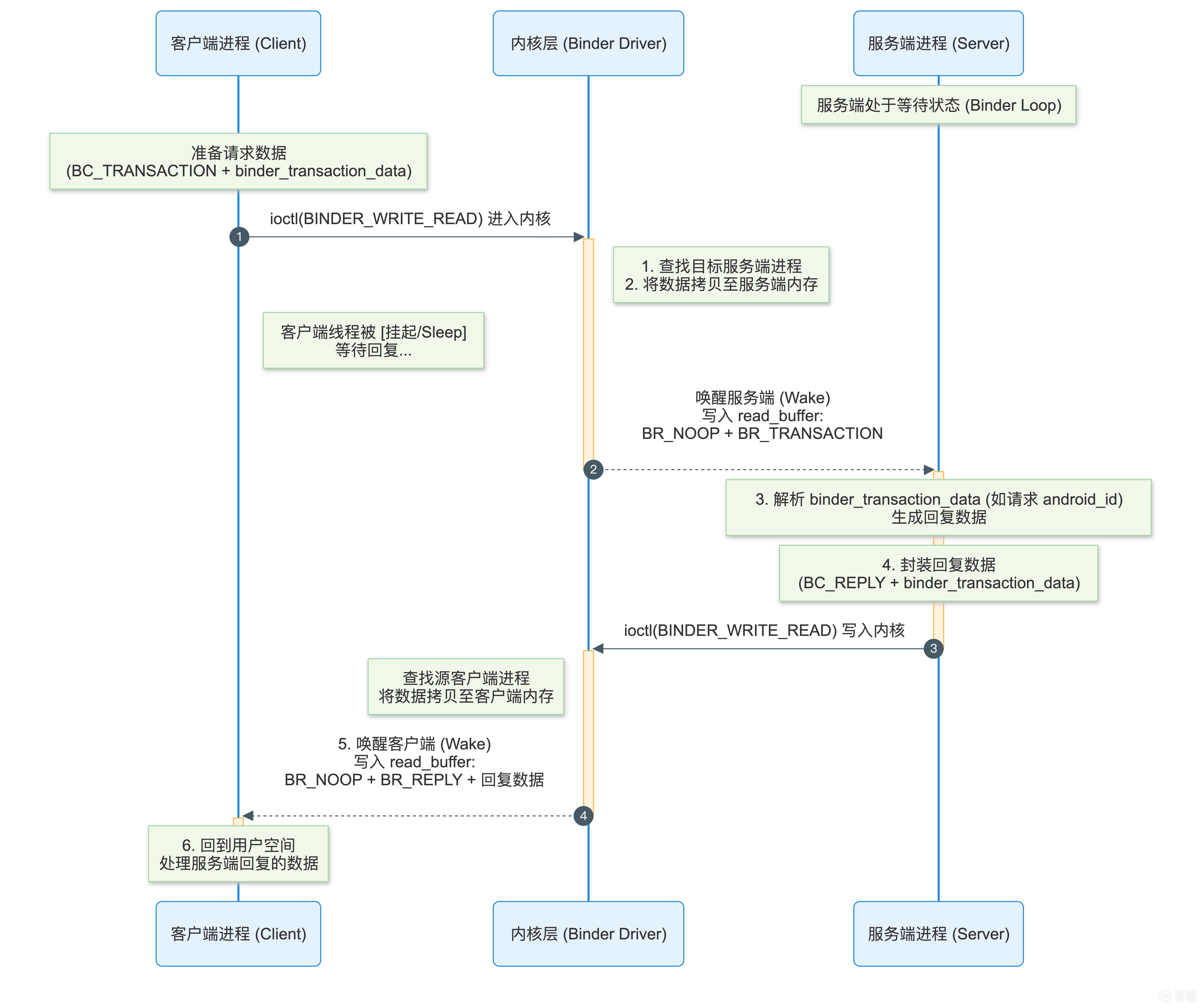

在深入代码前，先看一张全景图，概括了获取android_id时所涉及的binder通信流程。
图片描述

3.1 源码分析

首次看上述图的话，其实还是有点复杂，流程较多，那我们先从getString的源码入手开始探索：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// frameworks/base/core/java/android/provider/Settings.java
public static String getString(ContentResolver resolver, String name) {
    return getStringForUser(resolver, name, resolver.getUserId());
}

@UnsupportedAppUsage
public String getStringForUser(ContentResolver cr, String name, final int userHandle) {
    ...
    // 1. 首先获取客户端binder的引用
    IContentProvider cp = mProviderHolder.getProvider(cr);
    ...
    Bundle b;
    if (Settings.isInSystemServer() && Binder.getCallingUid() != Process.myUid()) {
        ...
    } else {
        // 2. 远程执行方法
        b = cp.call(cr.getAttributionSource(),
        mProviderHolder.mUri.getAuthority(), mCallGetCommand, name, args);
    }

}

首先通过getProvider方法获取了IContentProvider的对象，在首次调用时，主要通过ActivityManager.getService().getContentProvider()获取

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// frameworks/base/core/java/android/app/ActivityThread.java
@UnsupportedAppUsage
public final IContentProvider acquireProvider(
        Context c, String auth, int userId, boolean stable) {
    // 获取缓存
    final IContentProvider provider = acquireExistingProvider(c, auth, userId, stable);
    if (provider != null) {
        return provider;
    }
    ......
    try {
        synchronized (key) {
            // 首次获取！
            holder = ActivityManager.getService().getContentProvider(
                    getApplicationThread(), c.getOpPackageName(), auth, userId, stable);
            // 存入缓存
            ......

    return holder.provider;
}

// frameworks/base/core/java/android/app/ActivityManager.java
public static IActivityManager getService() {
    return IActivityManagerSingleton.get();
}
private static final Singleton<IActivityManager> IActivityManagerSingleton =
    new Singleton<IActivityManager>() {
        @Override
        protected IActivityManager create() {
            // 向ServiceManager里查询名为"activity"binder实体的引用
            final IBinder b = ServiceManager.getService(Context.ACTIVITY_SERVICE); // activity
            final IActivityManager am = IActivityManager.Stub.asInterface(b);
            return am;
        }
    };

在第1步里，我们便遇到了首次的binder通信，ServiceManager.getService("activity");
ServiceManager是Android Binder中的服务注册/管理中心，每个系统服务启动时都会向ServiceManager注册一个字符串标识符（服务名）。每一个进程都可以通过预定义的服务名，去查询对应的服务对象。比如"package"对应PackageManagerService，"input_method"对应InputMethodManagerService等等。

在这里通过"activity"这个服务名，去查询并返回持有AMS服务（ActivityManagerService）在客户端的binder代理对象（也可称为binder引用），可参考原文3.3 Client获得实名Binder的引用所述。当客户端拿到引用后便可与运行在系统服务进程中的真实服务进行IPC通信，其后的 getContentProvider(...) 方法就是如此。

1
2
3
4
5
6
7
// frameworks/base/core/java/android/app/IActivityManager.aidl
interface IActivityManager {
    ...
    ContentProviderHolder getContentProvider(in IApplicationThread caller, in String callingPackage,
            in String name, int userId, boolean stable);
    ...
}

该方法定义在后缀名为aidl的文件中，对android开发了解的小伙伴可能比较清楚，哦！这就是一个在Binder通信中规定的接口格式嘛。确实如此，AIDL（Android接口定义语言）的作用就是为Binder通信定义双方都能理解的“通话协议”

系统在编译时会根据这个aidl文件自动生成对应的java接口，其中最关键的是两个内部类：Stub—代表服务端的抽象层，Proxy—代表客户端的代理类。

简单说，AIDL定义了一套“通话规则”——规定了双方通信的方法签名、参数、返回值。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// 编译后自动生成的骨架代码
public interface IActivityManager extends android.os.IInterface {
    // Stub：服务端的抽象基类
    public static abstract class Stub extends android.os.Binder
            implements IActivityManager {
        // 实现onTransact()，按code将请求分发给具体方法
    }

    // Proxy：客户端的代理实现
    private static class Proxy implements IActivityManager {
        private android.os.IBinder mRemote;

        @Override
        public ContentProviderHolder getContentProvider(...) {
            // 1. 将参数打包成Parcel
            // 2. 通过mRemote.transact()发送
            // 3. 读取返回的Parcel并解包
        }
    }
}

当定义了aidl文件后，只需要编译代码，编译器就会自动生成相应的客户端和服务端的通信代码。因此真正的实现，在编译后的文件里。所以接下来，我们进入调试。

3.2 调试

接下来，我们要进行多进程的调试环节，在第二节中我们已经准备好了源码调试环境，因此我们可以自己写一个demo，比如写一个按钮点击触发android_id的获取，在app打开且按钮触发android_id之前，使用asfp分别对两个进程（app客户端进程，系统服务进程system_server）的断点调试，在工具栏Run -> Attach Android Debugger To，选择进程Attach（framework的native进程调试需要root权限，使用adb root命令即可）

图片描述

刚刚分析到，客户端持有了AMS服务的binder引用，并调用getContentProvider函数获取ContentProviderHolder，但该函数调用时机非常早，因此我们可以使用命令将进程启动并挂起

1

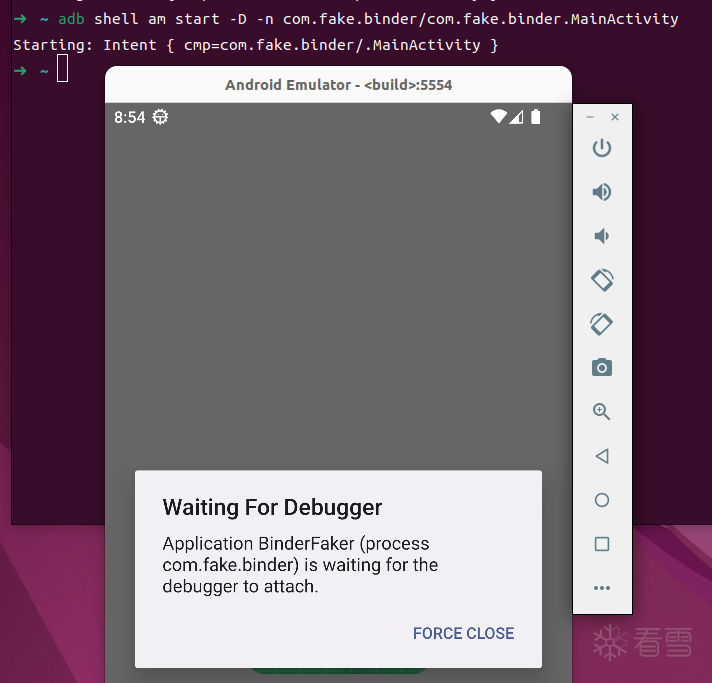

adb shell am start -D -n 包名/类名

图片描述

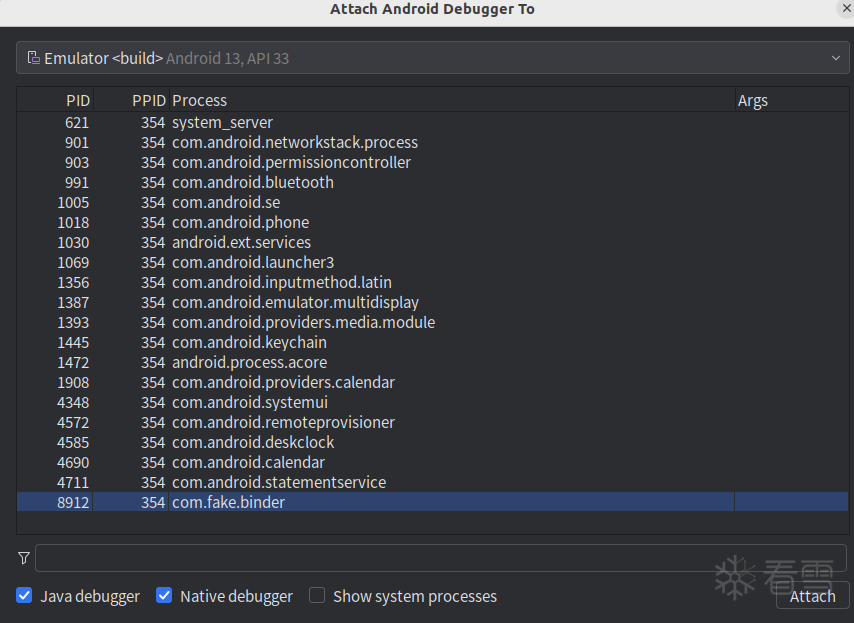

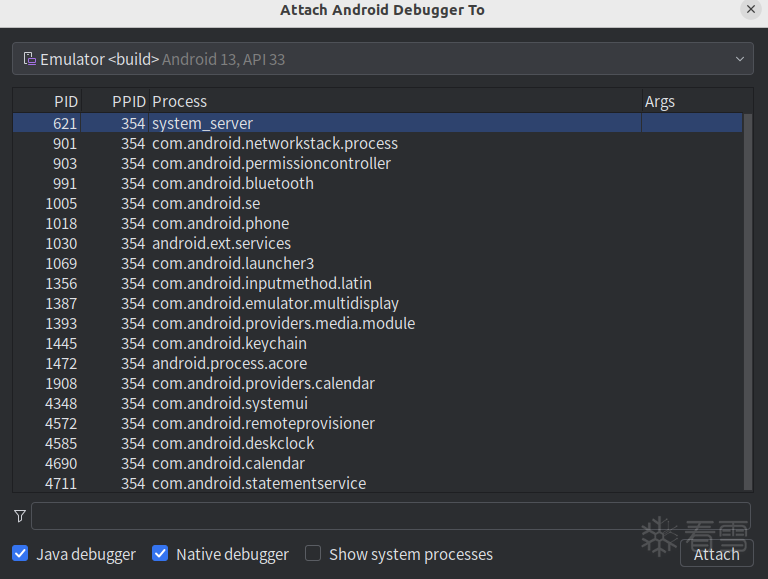

此时应用进程被挂起，并等待调试器附加，我们必须在源码位置处先下断点，否则调试器挂上后会自动运行，比如在上述所说ActivityManager.getService().getContentProvider()位置断点，然后我们打开进程调试列表，对demo app应用进行attach

图片描述

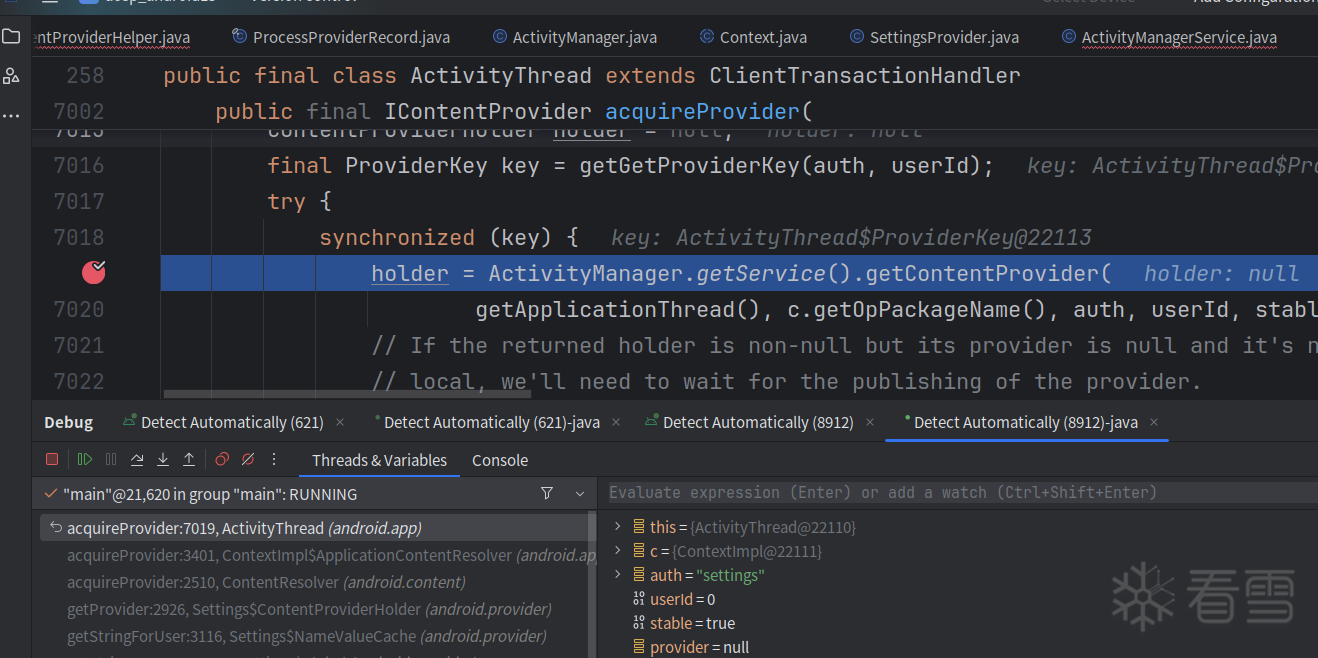

attach后就会断点到上述位置

图片描述

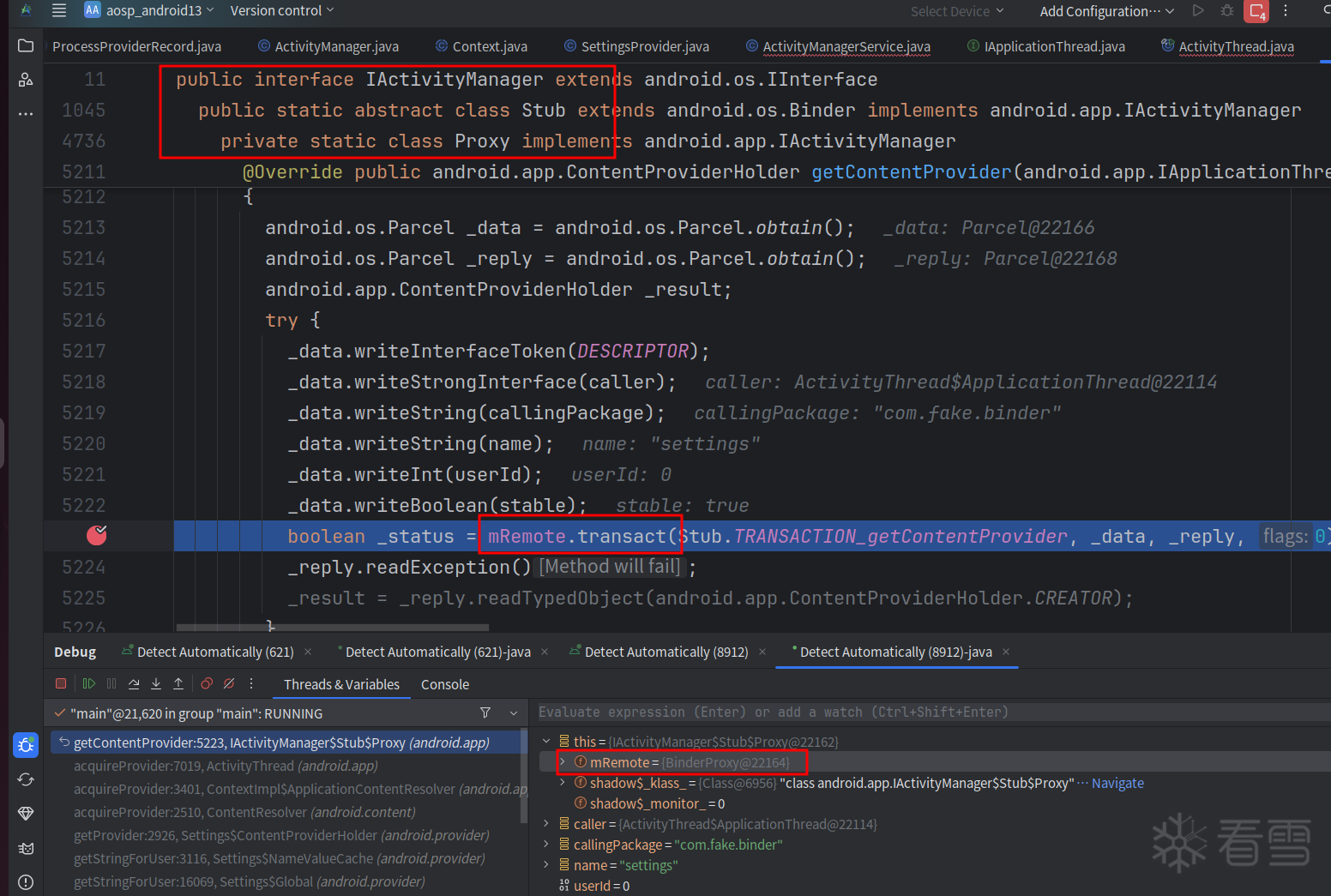

单步执行进入getContentProvider内部

图片描述

可以发现最终通过mRemote.transact()方法进行数据传输。到这里我们需要先了解binder通信在上层应用中的体现

图片描述

简单来说，就是每次发生binder通信时，客户端通过transact()方法发送客户端请求数据并接受服务端响应数据，服务端通过onTransact()方法接收客户端请求数据并返回服务端回复数据，其中transact()运行在客户端进程，onTransact()运行在服务端进程，分别运行在两个进程里的方法具有相同的参数：

1
2
3
4
5
6
// frameworks/base/core/java/android/os/Binder.java
protected boolean onTransact(int code, @NonNull Parcel data, @Nullable Parcel reply,
            int flags) throws RemoteException;

public final boolean transact(int code, @NonNull Parcel data, @Nullable Parcel reply,
            int flags) throws RemoteException
  • int code：代表跨进程通信的方法，如当前getContentProvider()方法；详细分析可参考原文5.1.1 Binder在Server端的表述 – Binder实体，5.1.2 Binder在Client端的表述 – Binder引用所述
  • Parcel data：代表当前进程的请求数据；
  • Parcel reply：代表当前进程的回复数据；
  • int flags：代表当前进程传输类型，如同步，异步，是否文件传输等等

为了更直观的理解，我们在服务进程的onTransact()断点，然后运行程序

图片描述

此时断点在服务端进程，可以发现，服务进程onTransact()方法在android.os.Parcel data里read出来的_arg0 ~ _arg4，全都是客户端进程调用transact()方法之前通过android.os.Parcel data里write进去的。也即客户端写入的参数caller对应服务端提取出的 _arg0，客户端参数callingPackage对应服务端的 _arg1等。
不过看的仔细的小伙伴可能就会提问了，在客户端进程里android.os.Parcel data首次写入的不是caller啊，而是 _data.writeInterfaceToken(DESCRIPTOR)； 没错，那是因为在onTransact()方法最开始便解析并校验DESCRIPTOR的一致性，如下源码所示：

1
2
3
4
5
6
7
8
// out/soong/.intermediates/frameworks/base/framework-minus-apex/android_common/gen/aidl/aidl0.srcjar!/android/app/IActivityManager.java 该文件由系统编译后自动生成
@Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
    {
      java.lang.String descriptor = DESCRIPTOR;
      if (code >= android.os.IBinder.FIRST_CALL_TRANSACTION && code <= android.os.IBinder.LAST_CALL_TRANSACTION) {
        data.enforceInterface(descriptor); // 提取并校验通信数据里的descriptor，如果和服务端定义的DESCRIPTOR不一致，则报错数据传输错误
      }
}

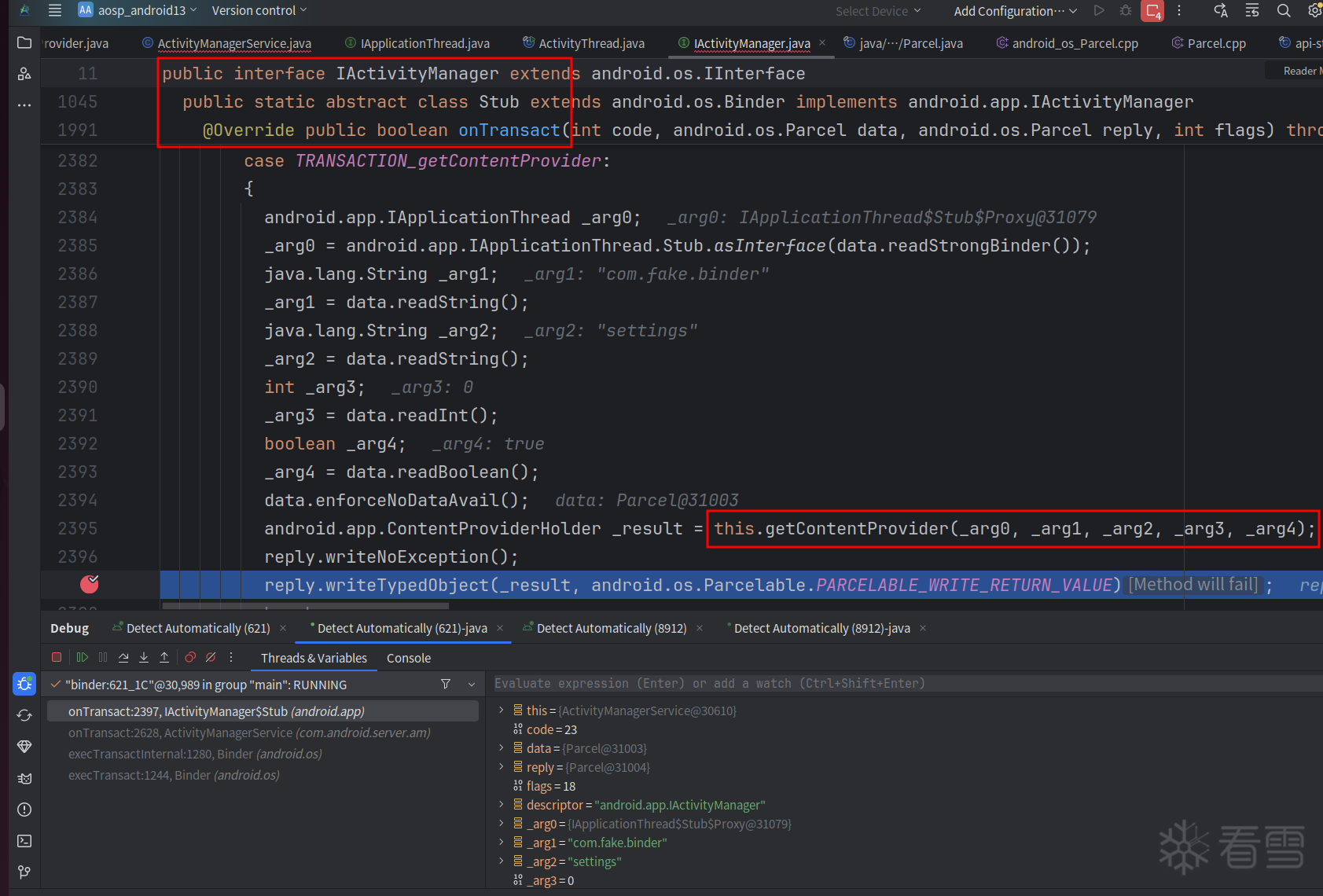

然后通过this.getContentProvider(_arg0, _arg1, _arg2, _arg3, _arg4)调用到实际处理的服务函数，最终将结果写入到android.os.Parcel reply里，并传回客户端，我们继续运行程序

图片描述

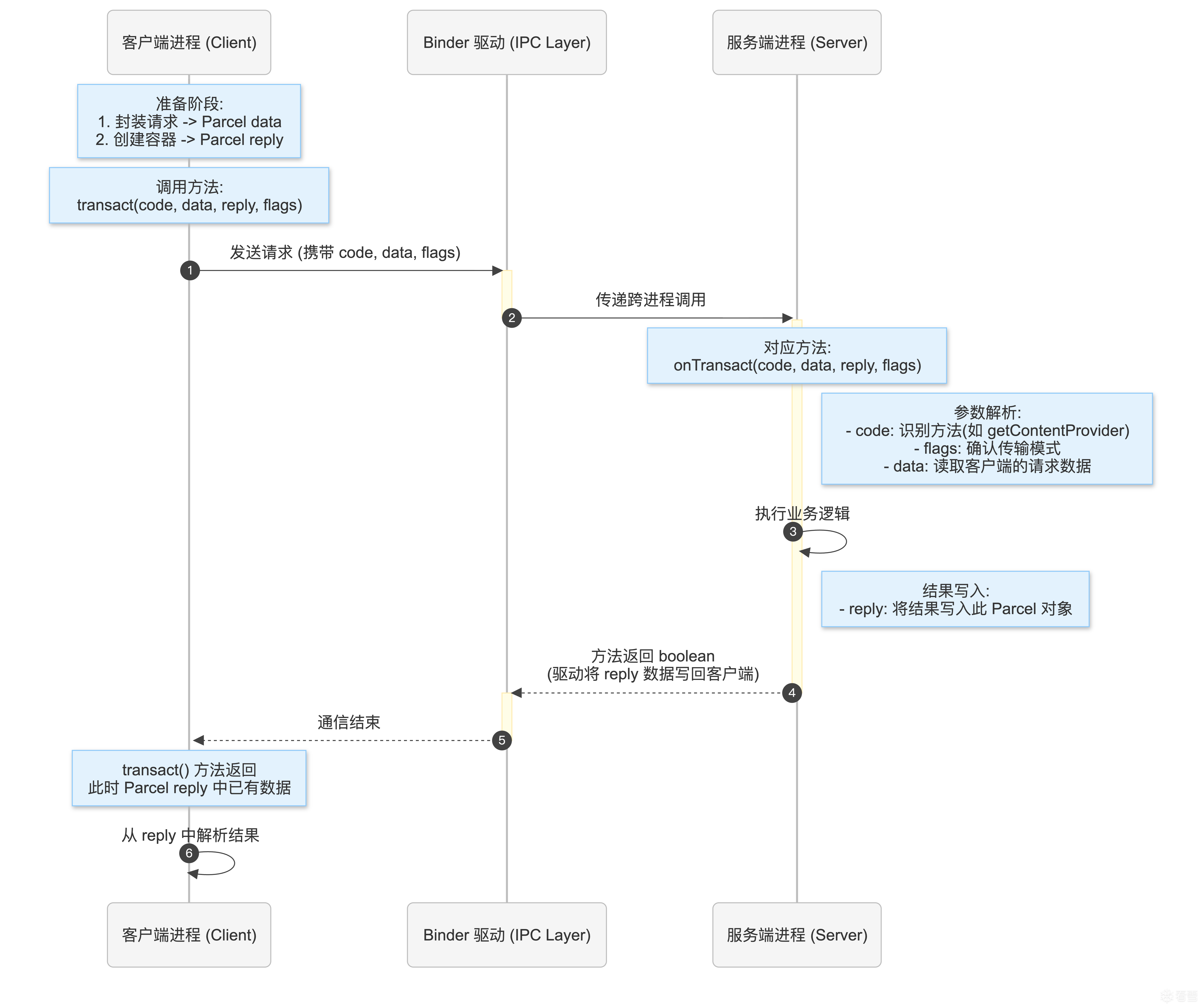

断点回到客户端进程，并在reply里提取出服务端的响应数据，解析并返回结果。至此一次binder通信完成，简单概括如下：

图片描述

3.3 android_id的获取

上述我们完成了第一步，返回的ContentProviderHolder是对IContentProvider的包装，而IContentProvider实际上是一个binder服务的引用，还记得这个引用是通过AMS进程获取的吗？而非通过ServiceManager.getService(name)获取的，因此这个引用是一个匿名binder的引用，可参考原文3.4 匿名Binder所述

1
2
3
4
5
6
public String getStringForUser(ContentResolver cr, String name, final int userHandle) {
    // 1. 首先获取客户端binder的引用
    IContentProvider cp = mProviderHolder.getProvider(cr);
    // 2. 远程执行方法
    b = cp.call(cr.getAttributionSource(),mProviderHolder.mUri.getAuthority(), mCallGetCommand, name, args);
}

通过上述binder通信，我们知道当前客户端binder的引用——cp对象，所调用的call方法，实际上就是将请求数据通过binder通信传递给服务端，而真正获取android_id的方法会在服务端执行，并将结果写回客户端。我们继续调试，巩固上一小节所说的binder通信

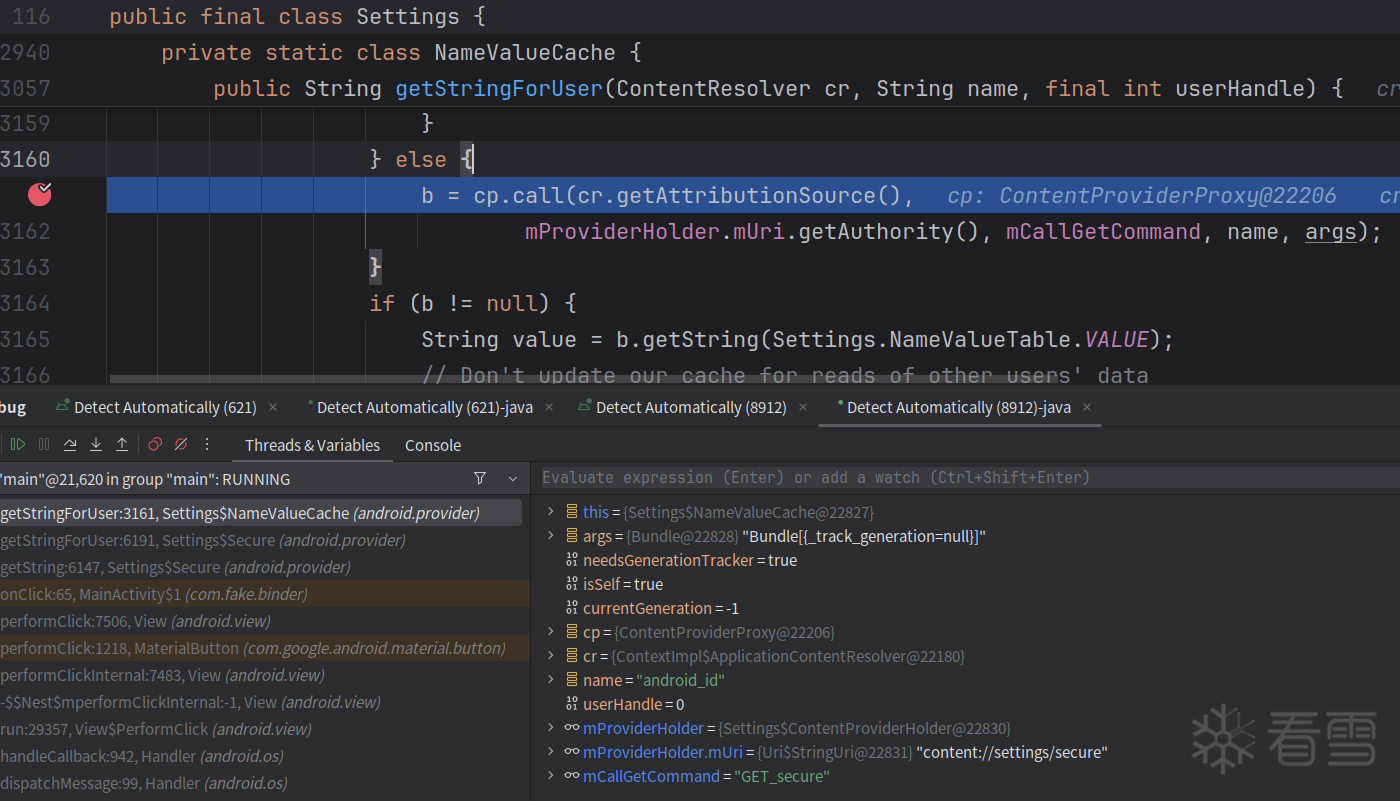

图片描述

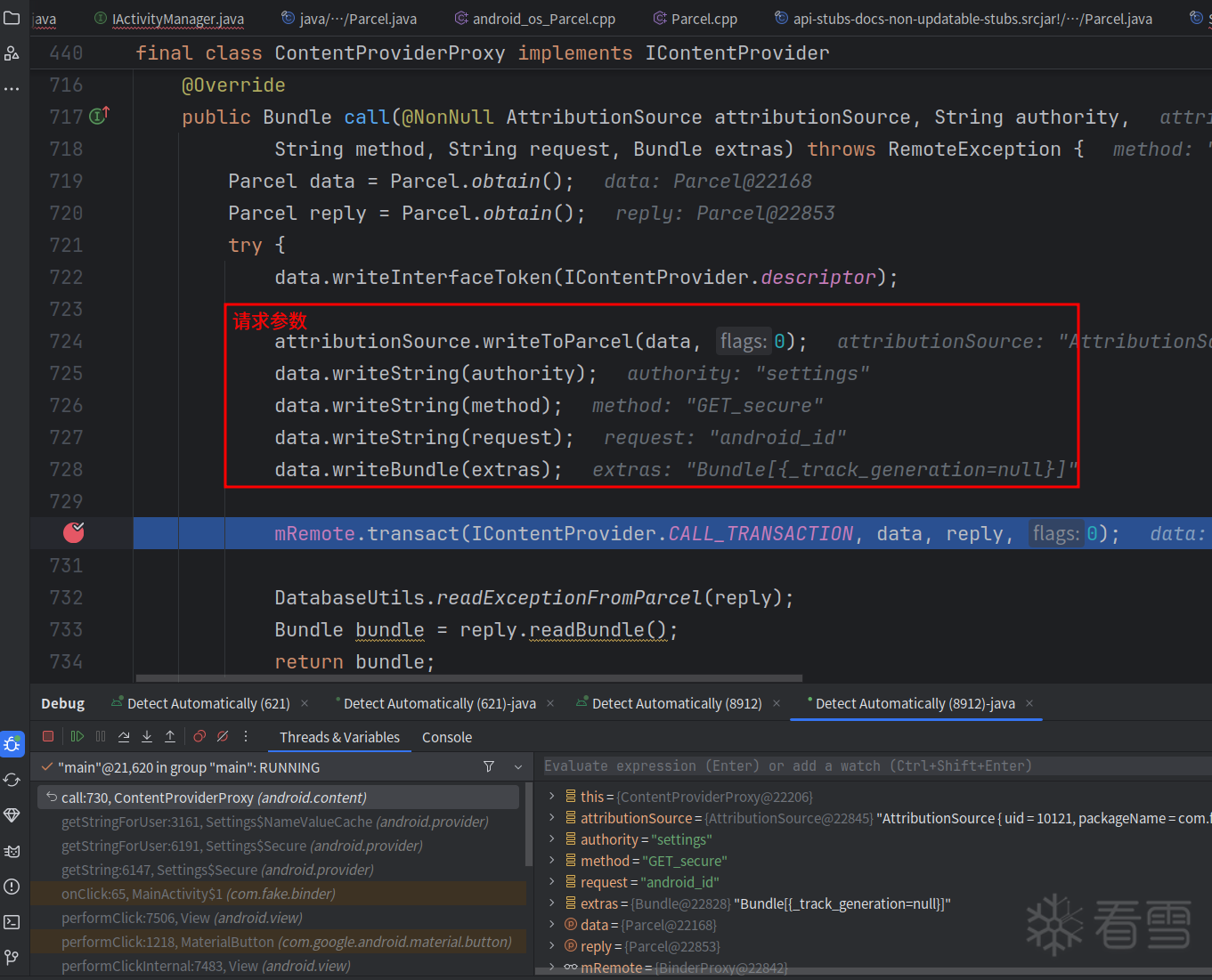

进入客户端的代理，源码位置frameworks/base/core/java/android/content/ContentProviderNative.java

图片描述

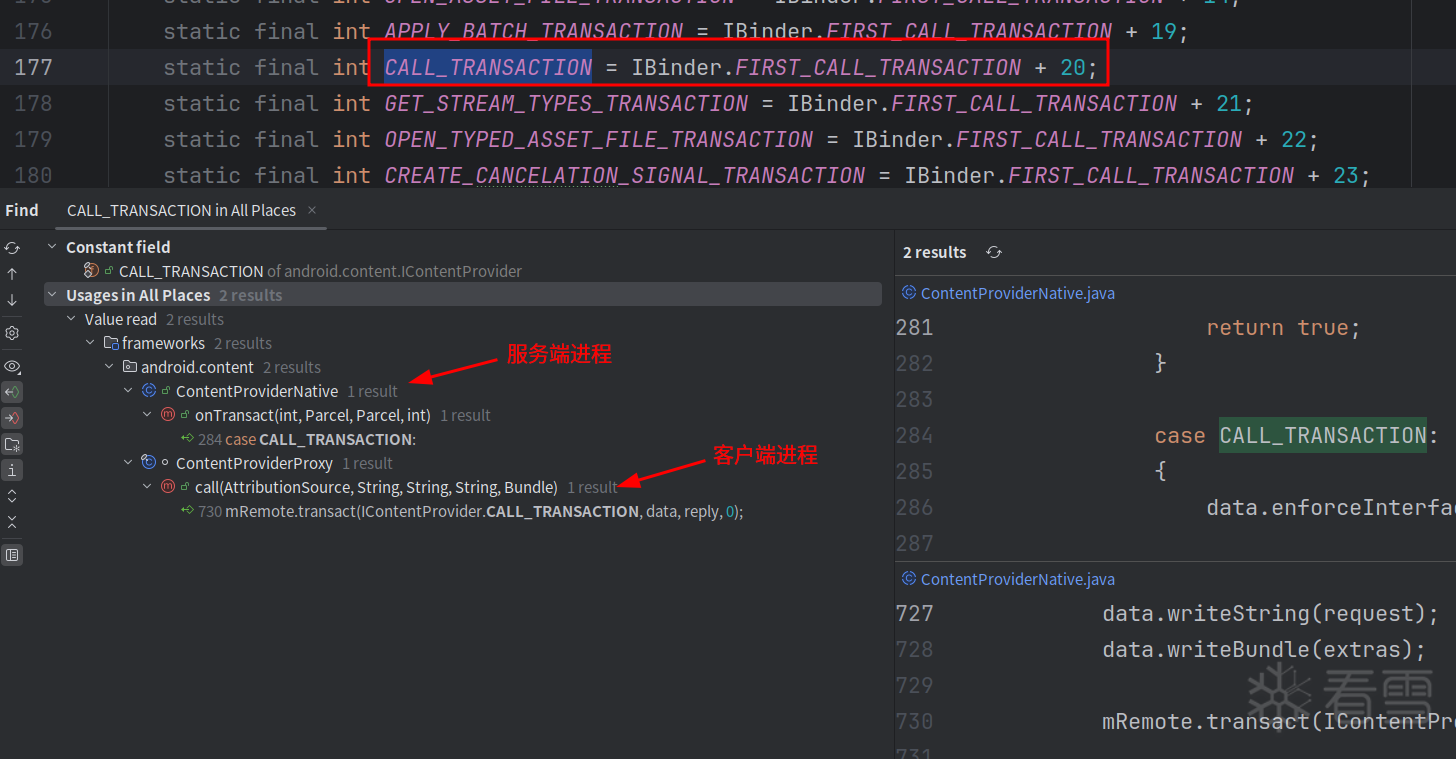

接下来我们需要找到服务进程里onTransact() 的代码位置并下断点，一般来说，可以通过code(方法名)来查找c/s双方的位置，比如这里的code是IContentProvider.CALL_TRANSACTION（21）

图片描述

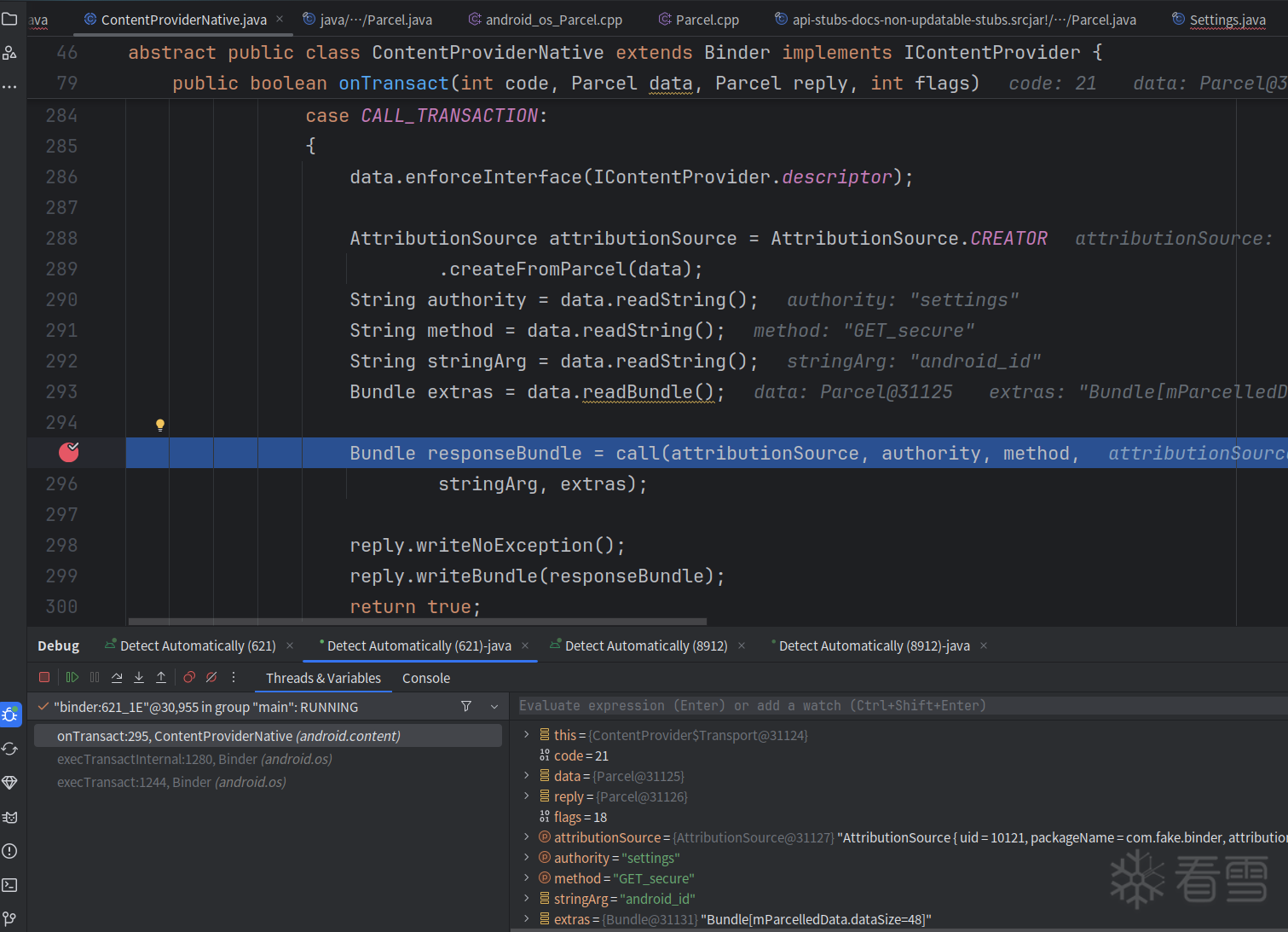

然后我们下断点，运行程序，会断到服务端进程，并且本次请求的参数attributionSource, authority, method,stringArg, extras也都可以接受到

图片描述

然后调用到服务端call方法

1
2
3
4
5
6
7
8
9
10
11
12
13
// frameworks/base/core/java/android/content/ContentProvider.java
public abstract class ContentProvider implements ContentInterface, ComponentCallbacks2 {
    ...
    class Transport extends ContentProviderNative {
        @Override
        public Bundle call(@NonNull AttributionSource attributionSource, String authority,
                String method, @Nullable String arg, @Nullable Bundle extras) {
            ...
            // 分发到不同业务的call
            return mInterface.call(authority, method, arg, extras);
        }
    }
}

最终会调用到SettingsProvider.java里获取android_id的值，并返回到bundle结构里

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// frameworks/base/packages/SettingsProvider/src/com/android/providers/settings/SettingsProvider.java
public class SettingsProvider extends ContentProvider {
    @Override
    public Bundle call(String method, String name, Bundle args) {
        final int requestingUserId = getRequestingUserId(args);
        switch (method) {
            // 请求传进来的GET_secure
            case Settings.CALL_METHOD_GET_SECURE: {
                Setting setting = getSecureSetting(name, requestingUserId);
                // 返回结构
                return packageValueForCallResult(setting, isTrackingGeneration(args));
            }
        }
    }
}

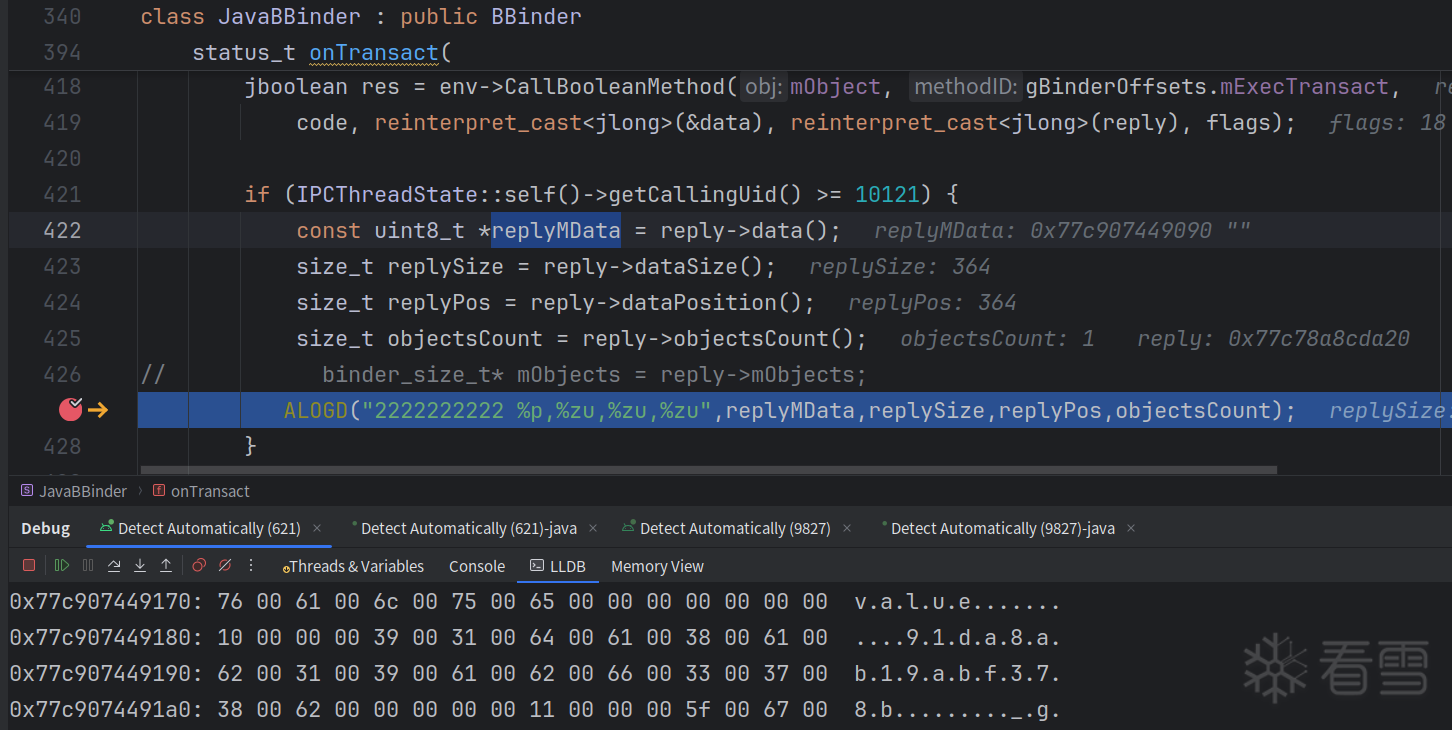

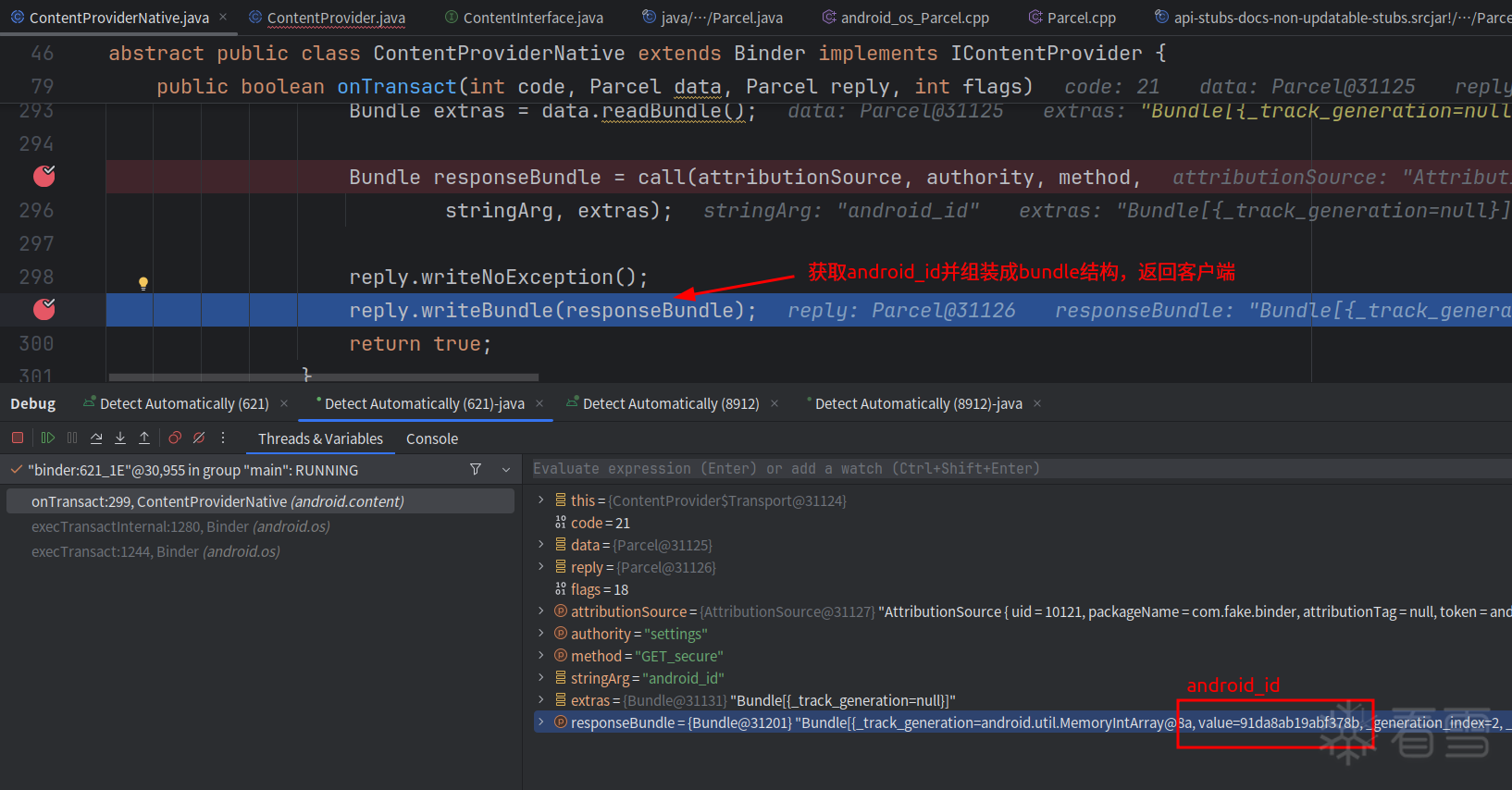

reply里写入传回客户端的数据
图片描述

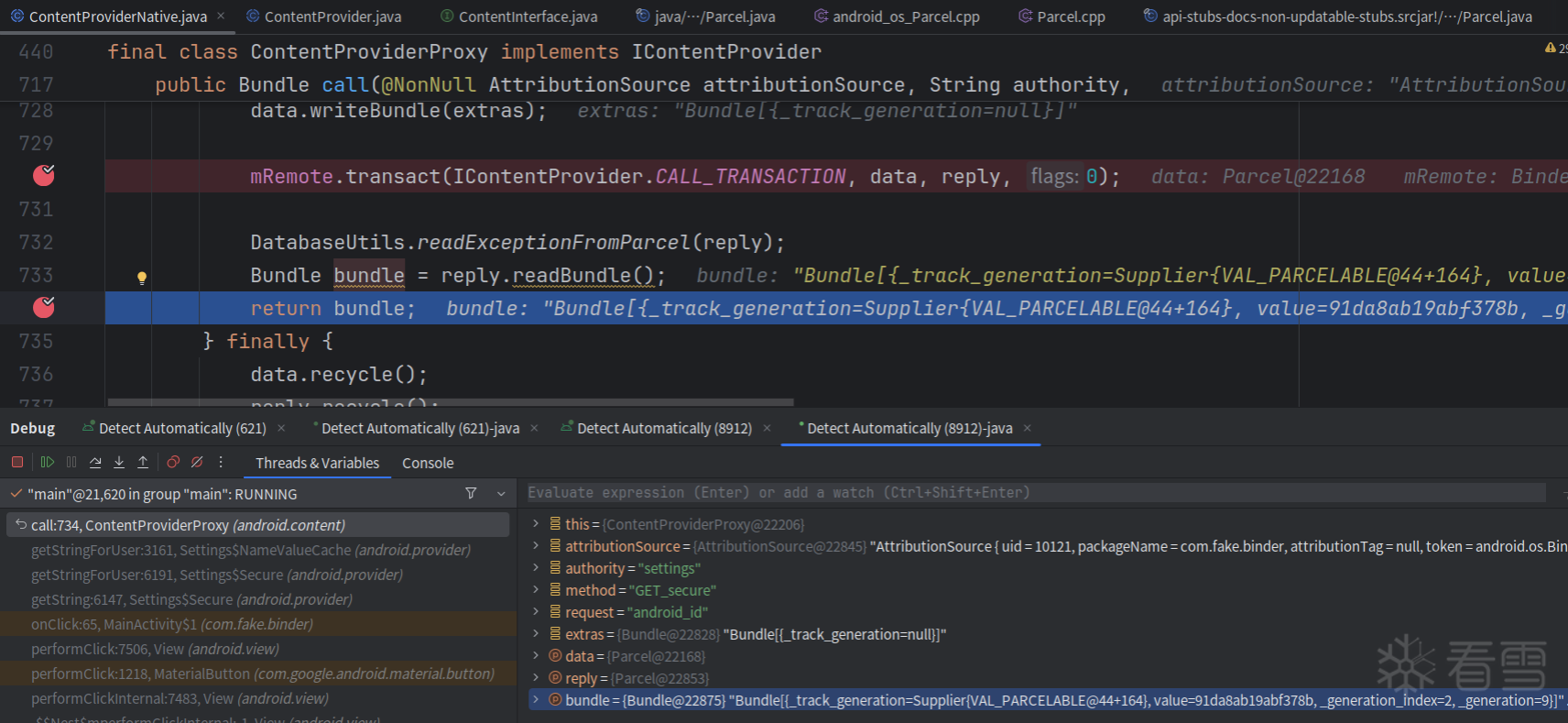

此时断点回客户端进程，查看其接收的数据

图片描述

最终从bundle里提取android_id加入缓存并返回

1
2
3
4
5
6
7
8
9
10
11
12
13
public String getStringForUser(ContentResolver cr, String name, final int userHandle) {
    // 1. 首先获取客户端binder的引用
    IContentProvider cp = mProviderHolder.getProvider(cr);
    // 2. 远程执行方法
    b = cp.call(cr.getAttributionSource(),mProviderHolder.mUri.getAuthority(), mCallGetCommand, name, args);
    if (b != null) {
        // 获取到android_id
        String value = b.getString(Settings.NameValueTable.VALUE);
        // 将value加入缓存，防止多次获取产生多次binder通信
        ...
        return value;
   }
}

3.4 应用数据在binder里的表现形式

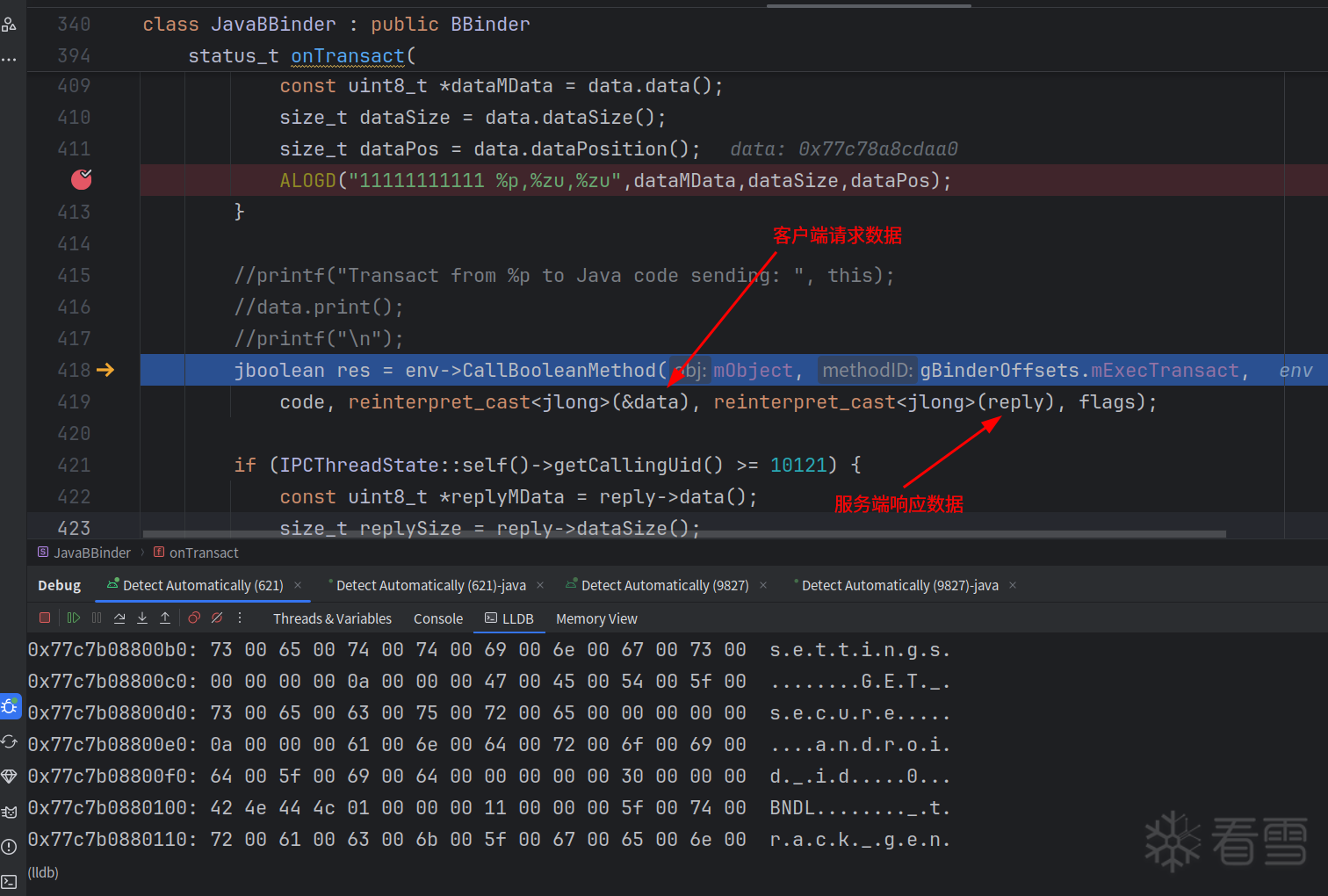

上面我们完整的跟踪了java层获取android_id在binder通信中的流转，但如果我们想知道binder数据是怎样的，那么我们必须深入到native层。在java层中我们知道数据的请求和数据的回复都是通过Parcel来传递的，但是java层的parcel只是native层的一个封装，所有对parcel数据进行的操作都是在native层进行的。关键的入口点从transact()方法开始，我们将进入native层！

回顾一下transact()代码位置:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// frameworks/base/core/java/android/content/ContentProviderNative.java
final class ContentProviderProxy implements IContentProvider
{
    @Override
    public Bundle call(@NonNull AttributionSource attributionSource, String authority,
            String method, String request, Bundle extras) throws RemoteException {
        Parcel data = Parcel.obtain();
        Parcel reply = Parcel.obtain();
        try {
            // descriptor: "android.content.IContentProvider"
            data.writeInterfaceToken(IContentProvider.descriptor);

            attributionSource.writeToParcel(data, 0); // 将attributionSource内容序列化并写入到 Parcel 对象 data
            data.writeString(authority);  // "settings"
            data.writeString(method);     // "GET_secure"
            data.writeString(request);    // request: "android_id"
            data.writeBundle(extras);     // Bundle[{_track_generation=null}]

                        // 远程执行方法, IContentProvider.CALL_TRANSACTION = 21
            mRemote.transact(IContentProvider.CALL_TRANSACTION, data, reply, 0);

            DatabaseUtils.readExceptionFromParcel(reply);
            Bundle bundle = reply.readBundle();
            return bundle;
        } finally {
            data.recycle();
            reply.recycle();
        }
    }
}

深入mRemote.transact()源码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
// frameworks/base/core/java/android/os/BinderProxy.java
public boolean transact(int code, Parcel data, Parcel reply, int flags) throws RemoteException {
    ......
    try {
        // 调用到 framework/base/core/jni/android_util_Binder.cpp
        final boolean result = transactNative(code, data, reply, flags);
        // binder 传输完成
        if (reply != null && !warnOnBlocking) {
            reply.addFlags(Parcel.FLAG_IS_REPLY_FROM_BLOCKING_ALLOWED_OBJECT);
        }
        return result;
    } finally {
        ......
    }
}

// frameworks/base/core/jni/android_util_Binder.cpp
static jboolean android_os_BinderProxy_transact(JNIEnv* env, jobject obj,
        jint code, jobject dataObj, jobject replyObj, jint flags) // throws RemoteException
{
    if (dataObj == NULL) {
        jniThrowNullPointerException(env, NULL);
        return JNI_FALSE;
    }
    // java层parcel转c++层
    Parcel* data = parcelForJavaObject(env, dataObj);
    if (data == NULL) {
        return JNI_FALSE;
    }
    Parcel* reply = parcelForJavaObject(env, replyObj);
    if (reply == NULL && replyObj != NULL) {
        return JNI_FALSE;
    }
    // target->getInterfaceDescriptor(): (const android::String16)  (mString = u"android.content.IContentProvider")
    IBinder* target = getBPNativeData(env, obj)->mObject.get();
    ......
    // 进入native层BpBinder的transact方法
    status_t err = target->transact(code, *data, reply, flags);
    //if (reply) printf("Transact from Java code to %p received: ", target); reply->print();
    ......
}

继续往下走

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// frameworks/native/libs/binder/BpBinder.cpp
status_t BpBinder::transact(
    uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
    ......
    status_t status;
    if (CC_UNLIKELY(isRpcBinder())) {
        status = rpcSession()->transact(sp<IBinder>::fromExisting(this), code, data, reply,
                                        flags);
    } else {
        // 进入这里
        status = IPCThreadState::self()->transact(binderHandle(), code, data, reply, flags);
    }
    ......
}

最终会调用到IPCThreadState::self()->transact()方法。IPCThreadState是binder通信中用户空间里最为重要的一个类，他代表着一个线程的实例，负责跟内核里的binder驱动进行频繁的数据交互，这也是我们在native层重点分析的对象。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::transact(int32_t handle, uint32_t code, const Parcel& data, Parcel* reply,
                                  uint32_t flags) {
    // 进行binder数据的封装
    err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, nullptr);
    ......
    if (reply) {
    // 跟binder驱动进行交互
        err = waitForResponse(reply);
    } else {
        Parcel fakeReply;
        err = waitForResponse(&fakeReply);
    }
    ......
}

IPCThreadState::transact()方法里，有两步操作，第一步通过writeTransactionData将我们的请求数据封装成binder通信时的数据格式，因为我们在上层执行远程函数调用时，如当前的call函数，只需要将请求参数构造好即可，并不关心底层是如何将数据发送出去的，但是当我们深入binder通信时，就必须了解其binder自己的通信协议以及数据交互。

binder通信在用户空间与内核空间的交互，主要通过ioctl这个系统调用，其Binder协议基本格式为，命令1+数据1（命令2 + 数据2），其中命令1主要是最外层给ioctl使用，用于标识本次通信的类型，通常对于读写操作来说命令为BINDER_WRITE_READ这也是我们最为关心的通信类型，其定义如下，可参考原文4 Binder协议

1
2
3
4
5
6
7
8
9
// bionic/libc/kernel/uapi/linux/android/binder.h
#define BINDER_WRITE_READ _IOWR('b', 1, struct binder_write_read)
#define BINDER_SET_IDLE_TIMEOUT _IOW('b', 3, __s64)
#define BINDER_SET_MAX_THREADS _IOW('b', 5, __u32)
#define BINDER_SET_IDLE_PRIORITY _IOW('b', 6, __s32)
#define BINDER_SET_CONTEXT_MGR _IOW('b', 7, __s32)
#define BINDER_THREAD_EXIT _IOW('b', 8, __s32)
#define BINDER_VERSION _IOWR('b', 9, struct binder_version)
...

数据1的格式同样也是（命令+数据），比如上述writeTransactionData方法的第一个参数BC_TRANSACTION，这个命令非常重要，而且同样重要的命令还有3个，分别是BC_REPLY，BR_TRANSACTION，BR_REPLY。

我们必须要深刻理解这4个命令的含义，才能理解binder通信的机制，所以我们在这里先把其含义交代清楚。在binder协议里，首先我们要知道，以BC_ 开头的，代表用户空间向内核空间写入数据；以 BR_ 开头的，代表从内核空间向用户空间写入数据；

  • BC_TRANSACTION：Client -> Kernel。我要发送请求！
  • BR_TRANSACTION：Kernel -> Server。Server，你有新请求！
  • BC_REPLY：Server -> Kernel。这是我的处理结果！
  • BR_REPLY：Kernel -> Client。Client，这是你的返回值！

为了更清晰的理解，我们还是继续调试分析，断点到writeTransactionData处，看看用户层的数据如何封装成binder通信格式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags, int32_t handle,
                                              uint32_t code, const Parcel& data,
                                              status_t* statusBuffer) {
    binder_transaction_data tr;

    tr.target.ptr = 0; /* Don't pass uninitialized stack data to a remote process */
    tr.target.handle = handle;
    tr.code = code;
    tr.flags = binderFlags;
    tr.cookie = 0;
    tr.sender_pid = 0;
    tr.sender_euid = 0;

    const status_t err = data.errorCheck();
    if (err == NO_ERROR) {
        tr.data_size = data.ipcDataSize();
        tr.data.ptr.buffer = data.ipcData();
        tr.offsets_size = data.ipcObjectsCount() * sizeof(binder_size_t);
        tr.data.ptr.offsets = data.ipcObjects();
    } else if (statusBuffer) {
        tr.flags |= TF_STATUS_CODE;
        *statusBuffer = err;
        tr.data_size = sizeof(status_t);
        tr.data.ptr.buffer = reinterpret_cast<uintptr_t>(statusBuffer);
        tr.offsets_size = 0;
        tr.data.ptr.offsets = 0;
    } else {
        return (mLastError = err);
    }
    // 将命令（BC_TRANSACTION） + 数据（tr），写入mOut，后续会发送给内核的binder驱动
    mOut.writeInt32(cmd);
    mOut.write(&tr, sizeof(tr));

    return NO_ERROR;
}

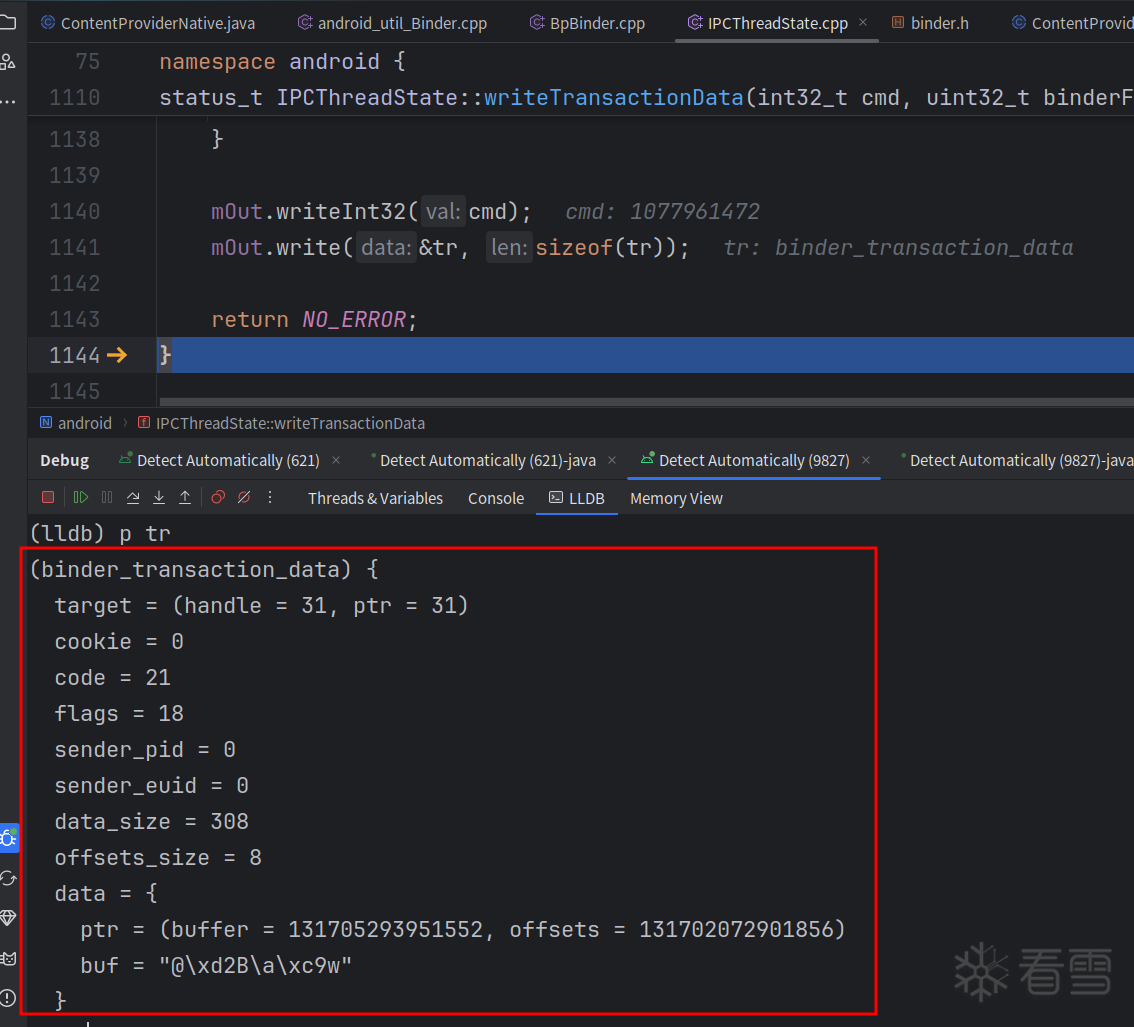

上述源码可以看到，writeTransactionData主要就是进行数据赋值，将client请求数据的parcel，赋值给binder_transaction_data的结构，这个结构在binder通信中也是极为重要！详细可以参考原文4.3 struct binder_transaction_data：收发数据包结构。然后将命令（BC_TRANSACTION） + 数据（tr），写入mOut，后续会发送给内核的binder驱动，这里我们可以用lldb查看当前结构：

图片描述

可以看到当前的data_size数据大小是308字节，实际的请求数据内容在tr.data.ptr.buf指针内，打印查看如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
(lldb) x -c308 tr.data.ptr.buffer
0x77c90742d240: 04 00 00 c2 ff ff ff ff 54 53 59 53 20 00 00 00  ........TSYS ...
0x77c90742d250: 61 00 6e 00 64 00 72 00 6f 00 69 00 64 00 2e 00  a.n.d.r.o.i.d...
0x77c90742d260: 63 00 6f 00 6e 00 74 00 65 00 6e 00 74 00 2e 00  c.o.n.t.e.n.t...
0x77c90742d270: 49 00 43 00 6f 00 6e 00 74 00 65 00 6e 00 74 00  I.C.o.n.t.e.n.t.
0x77c90742d280: 50 00 72 00 6f 00 76 00 69 00 64 00 65 00 72 00  P.r.o.v.i.d.e.r.
0x77c90742d290: 00 00 00 00 58 00 00 00 ff ff ff ff 89 27 00 00  ....X........'..
0x77c90742d2a0: 0f 00 00 00 63 00 6f 00 6d 00 2e 00 66 00 61 00  ....c.o.m...f.a.
0x77c90742d2b0: 6b 00 65 00 2e 00 62 00 69 00 6e 00 64 00 65 00  k.e...b.i.n.d.e.
0x77c90742d2c0: 72 00 00 00 ff ff ff ff 85 2a 62 73 13 01 00 00  r........*bs....
0x77c90742d2d0: e0 c3 7a 47 c8 77 00 00 d0 f9 45 77 c8 77 00 00  ..zG.w....Ew.w..
0x77c90742d2e0: 0c 00 00 00 00 00 00 00 00 00 00 00 08 00 00 00  ................
0x77c90742d2f0: 73 00 65 00 74 00 74 00 69 00 6e 00 67 00 73 00  s.e.t.t.i.n.g.s.
0x77c90742d300: 00 00 00 00 0a 00 00 00 47 00 45 00 54 00 5f 00  ........G.E.T._.
0x77c90742d310: 73 00 65 00 63 00 75 00 72 00 65 00 00 00 00 00  s.e.c.u.r.e.....
0x77c90742d320: 0a 00 00 00 61 00 6e 00 64 00 72 00 6f 00 69 00  ....a.n.d.r.o.i.
0x77c90742d330: 64 00 5f 00 69 00 64 00 00 00 00 00 30 00 00 00  d._.i.d.....0...
0x77c90742d340: 42 4e 44 4c 01 00 00 00 11 00 00 00 5f 00 74 00  BNDL........_.t.
0x77c90742d350: 72 00 61 00 63 00 6b 00 5f 00 67 00 65 00 6e 00  r.a.c.k._.g.e.n.
0x77c90742d360: 65 00 72 00 61 00 74 00 69 00 6f 00 6e 00 00 00  e.r.a.t.i.o.n...
0x77c90742d370: ff ff ff ff                                      ....

这份传输的数据正是我们在call方法里，通过parcel data写入后序列化的原始数据

1
2
3
4
5
6
data.writeInterfaceToken(IContentProvider.descriptor);// descriptor: "android.content.IContentProvider"
attributionSource.writeToParcel(data, 0);// 将 attributionSource 对象的内容序列化并写入到 Parcel 对象 data
data.writeString(authority);  // "settings"
data.writeString(method);     // "GET_secure"
data.writeString(request);    // request: "android_id"
data.writeBundle(extras);     // Bundle[{_track_generation=null}]

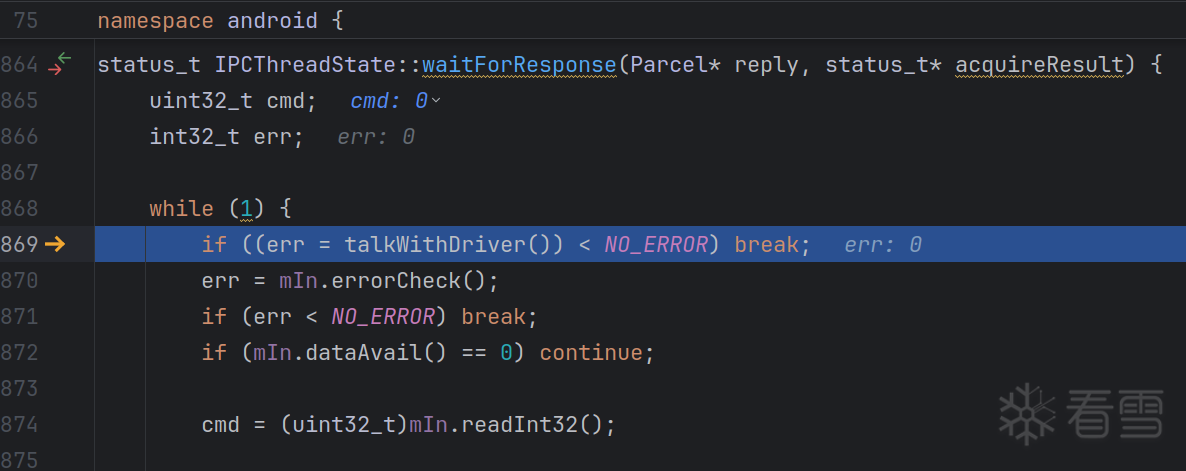

数据封装之后，就要进行传输，我们继续往下走到waitForResponse方法

图片描述

talkWithDriver()方法，源码简化如下，就是再次封装一层数据结构binder_write_read，作为ioctl的第三个参数传递到内核，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
status_t IPCThreadState::talkWithDriver(bool doReceive) {
    ...
    binder_write_read bwr;
    bwr.write_size = outAvail;
    bwr.write_buffer = (uintptr_t)mOut.data();
    ...
    do {
#if defined(__ANDROID__)
        // ioctl最终走到系统调用,进入内核执行
        if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)
            err = NO_ERROR;
#endif
    } while (err == -EINTR);
    ...
    return err;
}

这个binder_write_read是一个结构体，而非上述的BINDER_WRITE_READ命令，其结构定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
// bionic/libc/kernel/uapi/linux/android/binder.h
struct binder_write_read {
  // 请求数据：用户空间 ----> 内核空间
  binder_size_t        write_size;       /* bytes to write， 进程用户态地址空间传递到内核数据的大小*/
  binder_size_t        write_consumed;   /* bytes consumed by driver 进程用户态地址空间传递到内核数据中已经被内核态处理的大小*/
  binder_uintptr_t     write_buffer;     /* 进程用户态地址空间传递到内核数据的起始地址，（命令BC_开头 + 数据）*/

  // 回复数据: 内核空间  ----> 用户空间
  binder_size_t        read_size;        /* bytes to read， 总共可供给驱动写入的字节数，read_buffer可供内核使用的大小*/
  binder_size_t        read_consumed;    /* bytes consumed by driver， 内核Binder驱动发送给用户态进程的字节数*/
  binder_uintptr_t     read_buffer;      /* 内核驱动发送给进程数据buffer的起始地址，（命令BR_开头 + 数据）*/
};

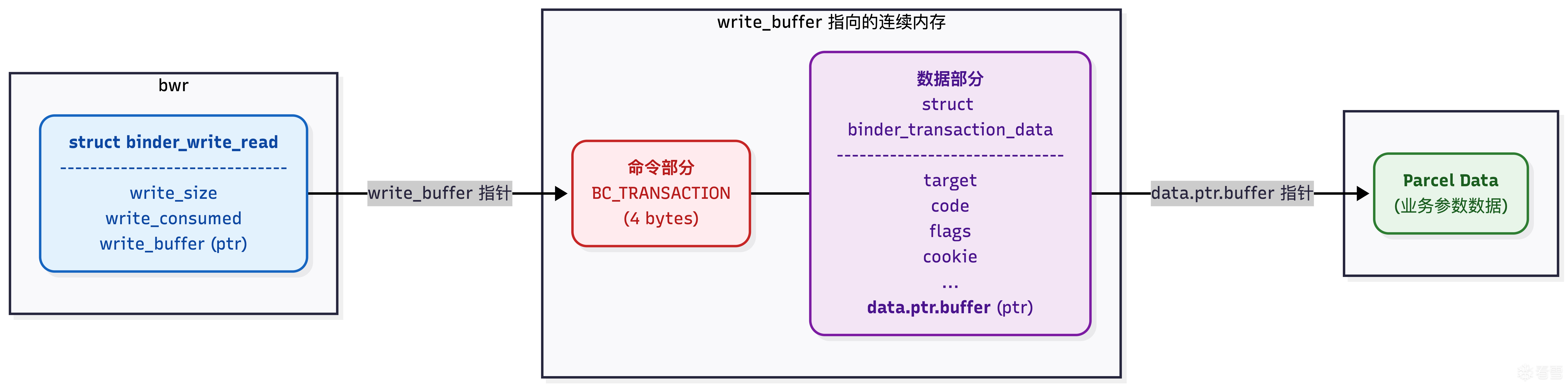

该结构共占用48个字节，主要分为两个部分：

  • 请求数据（Client -> Kernel）：也即write_xxx字段，用户空间向内核写入数据，其数据格式为：（命令BC_开头 + 数据）多条命令可以连续存放
  • 回复数据（Kernel -> Client）：也即read_xxx字段，内核向用户空间返回数据，其数据格式为：（命令BR_开头 + 数据）多条命令可以连续存放

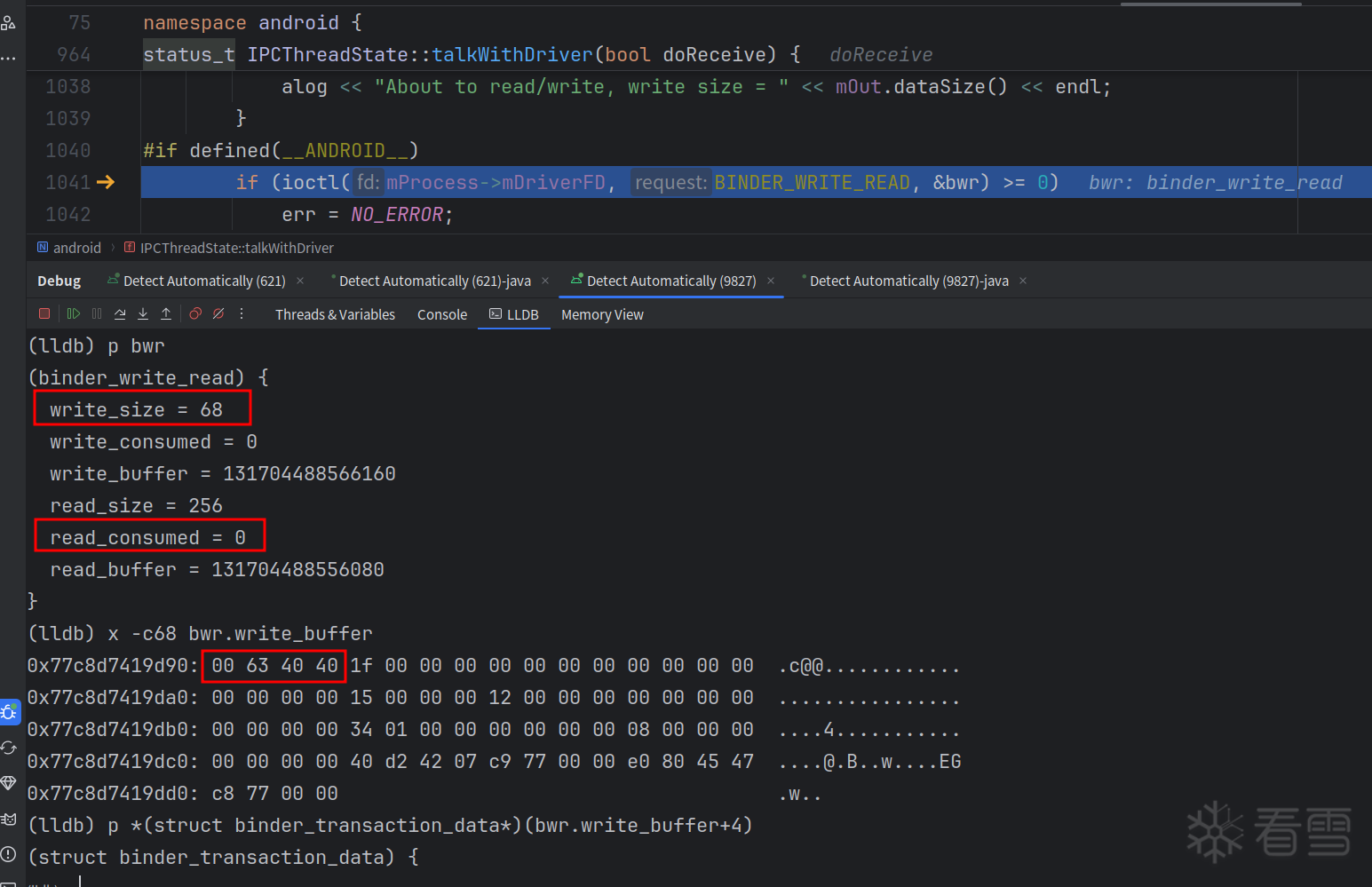

我们打印数据格式如下：
图片描述

  • write_size：68，代表本次通信向内核传输68字节的数据，数据为BC_TRANSACTION（0x40406300）+ struct binder_transaction_data
  • write_consumed: 0，代表当前没有消费写入的数据
  • read_size：256，代表期望最多读256个字节数据
  • read_consumed：0，代表目前没有回复数据写入

接下来，继续执行ioctl将会进入内核，如下图所示

图片描述

简单来说如下几步：

  1. 内核查找对应的服务端进程，挂起（睡眠） 当前客户端的调用线程
  2. Kernel -> Server，将客户端请求数据重新封装（BR_NOOP + BR_TRANSACTION + struct binder_transaction_data请求数据），唤醒服务端进程
  3. 服务端拿到并解析客户端请求数据后（如android_id的请求），将生成回复数据（android_id的具体值），并封装数据（BC_REPLY + struct binder_transaction_data回复数据）
  4. 此时服务端进程也会通过IPCThreadState类里同样的方法writeTransactionData，talkWithDriver等，最终通过ioctl将封装好的回复数据写入内核

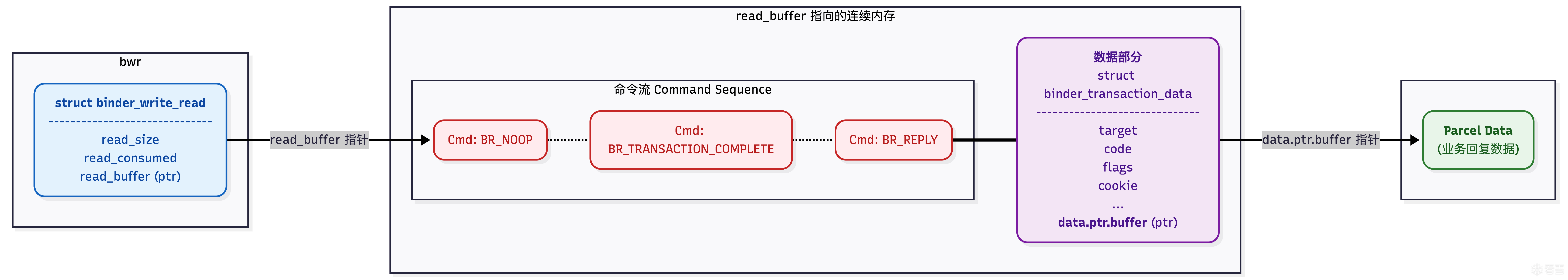

  5. 再次进入内核后，内核将封装数据（BR_NOOP + BR_REPLY + 服务端的回复数据）写入客户端进程的read_buffer里，同时唤醒刚刚被挂起的客户端线程
  6. 客户端线程被唤醒后，回到用户空间，处理服务端的回复数据

为了描述简洁，以上几步中均省略了BR_TRANSACTION_COMPLETE这个命令的使用，可参考原文4.2 BINDER_WRITE_READ：从Binder读出数据

回过头来，我们继续调试，客户端进程进入ioctl内核后被挂起，此时唤醒服务端，进入BR_TRANSACTION命令的处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
status_t IPCThreadState::executeCommand(int32_t cmd) {
    BBinder* obj;
    RefBase::weakref_type* refs;
    status_t result = NO_ERROR;

    switch ((uint32_t)cmd) {
        ......
        case BR_TRANSACTION: {
            binder_transaction_data_secctx tr_secctx;
            binder_transaction_data& tr = tr_secctx.transaction_data;

            if (tr.target.ptr) {
                if (reinterpret_cast<RefBase::weakref_type*>(tr.target.ptr)
                            ->attemptIncStrong(this)) {
                    // 经由binder驱动，将客户端的请求转发给服务端处理
                    error = reinterpret_cast<BBinder*>(tr.cookie)->transact(tr.code, buffer, &reply,
                                                                            tr.flags);
                    reinterpret_cast<BBinder*>(tr.cookie)->decStrong(this);
                } else {
                    error = UNKNOWN_TRANSACTION;
                }

                if ((tr.flags & TF_ONE_WAY) == 0) {

                // 服务端处理好结果后，将继续通过内核将回复数据转发给客户端，客户端会通过BR_REPLY接收
                sendReply(reply, (tr.flags & kForwardReplyFlags));
                } else {
                    ......
                }
            } else {
                error = the_context_object->transact(tr.code, buffer, &reply, tr.flags);
            }
            ......
        } break;
    }

}

首先进入reinterpret_cast<BBinder*>(tr.cookie)->transact(tr.code, buffer, &reply, tr.flags);这一行

1
2
3
4
5
6
7
8
9
10
11
12
13
// frameworks/native/libs/binder/Binder.cpp
status_t BBinder::transact(uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags) {
    ......
    switch (code) {
        ......
        default:
        // android_util_Binder.cpp重载了这个方法，最终会调用到JavaBBinder处理
            err = onTransact(code, data, reply, flags);
            break;
    }

    return err;
}

图片描述

当前处于服务进程，这里为了方便调试，修改了源码，主要是通过uid的比较，方便下断点if (IPCThreadState::self()->getCallingUid() >= 10121) {}；当前断点处可以看到是一个jni方法，也就是说该方法会调回java层处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// frameworks/base/core/java/android/os/Binder.java
@UnsupportedAppUsage
private boolean execTransact(int code, long dataObj, long replyObj,
        int flags) {
   return execTransactInternal(code, dataObj, replyObj, flags, callingUid);
}
private boolean execTransactInternal(int code, long dataObj, long replyObj, int flags,
            int callingUid) {
    Parcel data = Parcel.obtain(dataObj);
    Parcel reply = Parcel.obtain(replyObj);
    ......
    if ((flags & FLAG_COLLECT_NOTED_APP_OPS) != 0) {
        AppOpsManager.startNotedAppOpsCollection(callingUid);
        try {
            // 调用到不同的服务的onTransact的方法，这里是ContentProviderNative
            res = onTransact(code, data, reply, flags);
        } finally {
            AppOpsManager.finishNotedAppOpsCollection();
        }
    } else {
        res = onTransact(code, data, reply, flags);
    }
    ......
}

最终会通过onTransact分发到不同的实现里（可参考原文5.1.1 Binder在Server端的表述 – Binder实体），这里就是我们之前在3.3节分析过的onTransact()方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
/frameworks/base/core/java/android/content/ContentProviderNative.java
@Override
    public boolean onTransact(int code, Parcel data, Parcel reply, int flags)
            throws RemoteException {
    ...
    switch (code) {
    case CALL_TRANSACTION:
    {
        data.enforceInterface(IContentProvider.descriptor_IContentProvider);
        AttributionSource attributionSource = AttributionSource.CREATOR
                .createFromParcel(data);
        String authority = data.readString();  // "settings"
        String method = data.readString();     // "GET_secure"
        String stringArg = data.readString();  // request: "android_id"
        Bundle extras = data.readBundle();     // Bundle[{_track_generation=null}]
        Bundle responseBundle = call(attributionSource, authority, method,
                stringArg, extras);
        reply.writeNoException();
        // responseBundle: Bundle[{_track_generation=android.util.MemoryIntArray@a3, value=91da8ab19abf378b, _generation_index=2, _generation=5}]
        reply.writeBundle(responseBundle);
        return true;
    }
    }
}

由于该方法是native层通过jni反射调用的，因此在获取到android_id的实际值后（value=91da8ab19abf378b），会继续回到native层，我们查看回复数据

图片描述

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(lldb) x -c364 replyMData
0x77c907449090: 00 00 00 00 60 01 00 00 42 4e 44 4c 04 00 00 00  ....`...BNDL....
0x77c9074490a0: 11 00 00 00 5f 00 74 00 72 00 61 00 63 00 6b 00  ...._.t.r.a.c.k.
0x77c9074490b0: 5f 00 67 00 65 00 6e 00 65 00 72 00 61 00 74 00  _.g.e.n.e.r.a.t.
0x77c9074490c0: 69 00 6f 00 6e 00 00 00 04 00 00 00 9c 00 00 00  i.o.n...........
0x77c9074490d0: 1b 00 00 00 61 00 6e 00 64 00 72 00 6f 00 69 00  ....a.n.d.r.o.i.
0x77c9074490e0: 64 00 2e 00 75 00 74 00 69 00 6c 00 2e 00 4d 00  d...u.t.i.l...M.
0x77c9074490f0: 65 00 6d 00 6f 00 72 00 79 00 49 00 6e 00 74 00  e.m.o.r.y.I.n.t.
0x77c907449100: 41 00 72 00 72 00 61 00 79 00 00 00 1f 00 00 00  A.r.r.a.y.......
0x77c907449110: 61 00 6e 00 64 00 72 00 6f 00 69 00 64 00 2e 00  a.n.d.r.o.i.d...
0x77c907449120: 6f 00 73 00 2e 00 50 00 61 00 72 00 63 00 65 00  o.s...P.a.r.c.e.
0x77c907449130: 6c 00 46 00 69 00 6c 00 65 00 44 00 65 00 73 00  l.F.i.l.e.D.e.s.
0x77c907449140: 63 00 72 00 69 00 70 00 74 00 6f 00 72 00 00 00  c.r.i.p.t.o.r...
0x77c907449150: 00 00 00 00 85 2a 64 66 7f 01 00 00 fe 01 00 00  .....*df........
0x77c907449160: 00 00 00 00 01 00 00 00 00 00 00 00 05 00 00 00  ................
0x77c907449170: 76 00 61 00 6c 00 75 00 65 00 00 00 00 00 00 00  v.a.l.u.e.......
0x77c907449180: 10 00 00 00 39 00 31 00 64 00 61 00 38 00 61 00  ....9.1.d.a.8.a.
0x77c907449190: 62 00 31 00 39 00 61 00 62 00 66 00 33 00 37 00  b.1.9.a.b.f.3.7.
0x77c9074491a0: 38 00 62 00 00 00 00 00 11 00 00 00 5f 00 67 00  8.b........._.g.
0x77c9074491b0: 65 00 6e 00 65 00 72 00 61 00 74 00 69 00 6f 00  e.n.e.r.a.t.i.o.
0x77c9074491c0: 6e 00 5f 00 69 00 6e 00 64 00 65 00 78 00 00 00  n._.i.n.d.e.x...
0x77c9074491d0: 01 00 00 00 02 00 00 00 0b 00 00 00 5f 00 67 00  ............_.g.
0x77c9074491e0: 65 00 6e 00 65 00 72 00 61 00 74 00 69 00 6f 00  e.n.e.r.a.t.i.o.
0x77c9074491f0: 6e 00 00 00 01 00 00 00 0d 00 00 00              n...........

这份回复数据将会在服务进程再次通过ioctl，以（BC_REPLY + struct binder_transaction_data）的方式写入内核

1
2
3
4
5
6
7
8
9
// frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::sendReply(const Parcel& reply, uint32_t flags) {
    status_t err;
    status_t statusBuffer;
    // 服务端写入 BC_REPLY + binder_transaction_data
    err = writeTransactionData(BC_REPLY, flags, -1, 0, reply, &statusBuffer);
    if (err < NO_ERROR) return err;
    return waitForResponse(nullptr, nullptr);
}

进入内核后将唤醒客户端，并将数据转发给客户端，在BR_REPLY里进行接收，此时回到客户端进程！

图片描述

断点waitForResponse()在BR_REPLY命令处理的分支，查看响应数据和服务端写入的数据完全一致，后面将会把该数据传给上层使用。

到这里，我们完整的走完了binder通信中数据流转

四. binder拦截实践

通过上文可知，如果我们想在binder通信中，找到一个可以完美拦截client请求/server响应数据的拦截点，那么最好的地方就是ioctl函数。因此本节将基于上述对binder通信/协议的理解，通过在应用中hook ioctl函数，拦截binder数据里android_id。

首先我们要回顾binder的数据结构，哪些是外层包装数据，哪些是内层核心数据

对于binder"请求数据"的结构如下：

图片描述

对于binder"回复数据"的结构如下：

图片描述

由于客户端挂起(睡眠)的时机不同，回复数据里的命令可能有2种格式，但是真实数据之前一定是BR_REPLY命令

  1. BR_NOOP + BR_TRANSACTION_COMPLETE + BR_REPLY + 数据

  2. BR_NOOP + BR_REPLY + 数据

4.1 binder数据的解析

在android_id完整调试的环节中，我们已经打印出业务数据了，也即上图中的parcel，所以我们需要先对其反序列化，可以参考aosp中parcel相关的源码。我们先对上述数据进行"离线"解析

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
void test_BC_TRANSTION() {
    // BC_TRANSACTION  上述hexdump里的android_id的请求数据
    const char* hexString = "040000c2ffffffff545359532000000061006e00640072006f00690064002e0063006f006e00740065006e0074002e00490043006f006e00740065006e007400500072006f00760069006400650072000000000058000000ffffffff892700000f00000063006f006d002e00660061006b0065002e00620069006e006400650072000000ffffffff852a627313010000e0c37a47c8770000d0f94577c87700000c000000000000000000000008000000730065007400740069006e0067007300000000000a0000004700450054005f00730065006300750072006500000000000a00000061006e00640072006f00690064005f00690064000000000030000000424e444c01000000110000005f0074007200610063006b005f00670065006e00650072006100740069006f006e000000ffffffff";

    unsigned char buffer[1024] = {0};
    int result = hexStringToBytes(hexString, buffer, sizeof(buffer));

    const char* descriptor_IContentProvider = "android.content.IContentProvider";

    Parcel* parcel = new Parcel();
    parcel->setData((const uint8_t*)buffer,result);
    // check descriptor_IContentProvider
    String16* anInterface = parcel->enforceInterface();
    if (parcel->checkInterface(*anInterface, String16(descriptor_IContentProvider))) {
        size_t attr_start = parcel->dataPosition();
        // 读attributionSource结构
        size_t attr_size = read_attributionSource(parcel);
        parcel->setDataPosition(attr_start+attr_size);
        // authority
        String16 auth16 = parcel->readString16();
        std::string authority = std::string(String8(auth16).string(),String8(auth16).size());
        // method
        String16 method16 = parcel->readString16();
        std::string method = std::string(String8(method16).string(),String8(method16).size());
        // request
        String16 req16 = parcel->readString16();
        std::string request = std::string(String8(req16).string(),String8(req16).size());
        LOGD("authority:%s,method:%s,request:%s",authority.c_str(),method.c_str(),request.c_str());

    }
    return ;
}
// log输出：authority:settings,method:GET_secure,request:android_id


void test_BR_REPLY() {
  // BR_REPLY  上述hexdump里的android_id的回复数据
    const char* hexString = "0000000060010000424e444c04000000110000005f0074007200610063006b005f00670065006e00650072006100740069006f006e000000040000009c0000001b00000061006e00640072006f00690064002e007500740069006c002e004d0065006d006f007200790049006e0074004100720072006100790000001f00000061006e00640072006f00690064002e006f0073002e00500061007200630065006c00460069006c006500440065007300630072006900700074006f007200000000000000852a64667f010000fe01000000000000010000000000000005000000760061006c007500650000000000000010000000390031006400610038006100620031003900610062006600330037003800620000000000110000005f00670065006e00650072006100740069006f006e005f0069006e00640065007800000001000000020000000b0000005f00670065006e00650072006100740069006f006e000000010000000d000000";
    unsigned char buffer[1024] = {0}; // 存储字节数组的内存
    int result = hexStringToBytes(hexString, buffer, sizeof(buffer));

    int BUNDLE_MAGIC = 0x4C444E42; // 'B' 'N' 'D' 'L'
    Parcel* parcel = new Parcel();
    parcel->setData((const uint8_t*)buffer,result);
    parcel->readInt32();
    size_t size = parcel->readInt32();
    LOGD("reply parcel size: %d",size)
    int bndl = parcel->readInt32();
    if (BUNDLE_MAGIC != bndl) {
        LOGE("parseBinderWrite reply parcel header error");
        return;
    }
    int mapSize = parcel->readInt32();
    LOGD("reply parcel mapSize: %d",mapSize)
    for (int i = 0; i < mapSize; ++i) {
        // request
        String16 key16 = parcel->readString16();
        std::string key = std::string(String8(key16).string(), String8(key16).size());
        LOGD("key: %s",key.c_str());
        int type = parcel->readInt32();
        if (type == 0) {
            String16 value16 = parcel->readString16();
            std::string value = std::string(String8(value16).string(), String8(value16).size());
            LOGD("value: %s",value.c_str());
            break;
        } else if(type == 4) {
            int size = parcel->readInt32();
            LOGD("skip: %d",size);
            parcel->setDataPosition(parcel->dataPosition()+size);
        }

    }
}
// log输出：
// reply parcel size: 352
// reply parcel mapSize: 4
// key: _track_generation
// skip: 156
// key: value
// value: 91da8ab19abf378b  //android_id的实际值!!!

上述代码的关键问题是，我们如何解析这份业务数据的结构呢？通常来说，可以从源码中找到答案，对于请求/响应数据分别有两个参考点：

  1. mRemote.transact方法前后的数据包装
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
final class ContentProviderProxy implements IContentProvider {

    public Bundle call(@NonNull AttributionSource attributionSource, String authority,String method, String request, Bundle extras) throws RemoteException {
        Parcel data = Parcel.obtain();
        Parcel reply = Parcel.obtain();
        try {
          // 请求数据的写入参考点
            data.writeInterfaceToken(IContentProvider.descriptor);// 写入descriptor
            attributionSource.writeToParcel(data, 0); // 写入attributionSource对象
            data.writeString(authority);  // 写入"settings"字符串
            data.writeString(method);     // 写入"GET_secure"字符串
            data.writeString(request);    // 写入"android_id"字符串
            data.writeBundle(extras);     // 写入Bundle[{_track_generation=null}]对象

                        // 远程执行方法, IContentProvider.CALL_TRANSACTION = 21
            mRemote.transact(IContentProvider.CALL_TRANSACTION, data, reply, 0);

          // 回复数据的读取参考点
              DatabaseUtils.readExceptionFromParcel(reply);
            Bundle bundle = reply.readBundle();
            return bundle;
        ......
  1. 服务端onTransact实际方法（这里是call方法）调用前后的包装
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public boolean onTransact(int code, Parcel data, Parcel reply, int flags)
            throws RemoteException {
    case CALL_TRANSACTION:
    {
      // 请求数据的读取参考点
        data.enforceInterface(IContentProvider.descriptor_IContentProvider); // 读descriptor
        AttributionSource attributionSource = AttributionSource.CREATOR
                                  .createFromParcel(data); // 读attributionSource对象
        String authority = data.readString();  // 读"settings"字符串
        String method = data.readString();     // 读"GET_secure"字符串
        String stringArg = data.readString();  // 读"android_id"字符串
        Bundle extras = data.readBundle();     // 读Bundle[{_track_generation=null}]对象

        Bundle responseBundle = call(attributionSource, authority, method,
                stringArg, extras); // call方法

      // 回复数据的写入参考点
          reply.writeNoException();
        reply.writeBundle(responseBundle);
        ......

只需要参考上述源码，对照着使用parcel提供的方法进行解析即可，比如源码里写个string，我就读个string，写个int，就读出个int

4.2 hook ioctl

对binder数据进行解析后，就可以hook ioctl拦截整个binder通信，比如我们使用dobby进行hook

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
typedef int (*ioctl_t)(int fd, unsigned long request, ...);
ioctl_t original_ioctl = NULL;

// 自定义的 ioctl 函数
int my_ioctl(int fd, unsigned long request, void *arg) {
    if (request != BINDER_WRITE_READ || !arg) {// 判断是否是读写命令: 0xc0306201
        return original_ioctl(fd, request, arg);
    }
    struct binder_write_read* bwr = (struct binder_write_read*)arg;
  // 拦截请求
    bool is = intercept_write(bwr);
    int result = original_ioctl(fd, request, arg);
    if (is) {
  // 拦截响应
        intercept_read((struct binder_write_read*)arg);
    }
    return result;
}

int hook_ioctl() {
    void *handle = dlopen("libc.so", RTLD_LAZY);
    original_ioctl = (ioctl_t)dlsym(handle, "ioctl");
    // 使用 Dobby hook ioctl 函数
    DobbyHook((void *)original_ioctl, (void *)my_ioctl, (void **)&original_ioctl);
    dlclose(handle);
    return 0;
}

4.3 拦截请求及响应

拦截请求和拦截响应，主要是拦截bwr里的write_buffer和read_buffer。我们知道binder协议的格式，主要是命令+数据（binder_transaction_data），因此我们首要做的就是要解析cmd命令，这一步我们可以参考用户空间的IPCThreadState.cpp和内核驱动，都有对命令解析的详细示例，我们解析如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
bool intercept_write(binder_write_read *bwr) {
    bool is_intercept = false;
    uint8_t* ptr = (uint8_t*)bwr->write_buffer;
    const void* end = ((const uint8_t*)ptr)+bwr->write_size;
    while (ptr < end) {
        if (ptr){
            static const size_t N = sizeof(kCommandStrings) / sizeof(kCommandStrings[0]);
            const int32_t* cmd = (const int32_t*)ptr;
            uint32_t code = (uint32_t)*cmd++;
            size_t cmdIndex = code & 0xff;
            switch (code) {
                ......
                case BC_TRANSACTION:{
                    LOGD("handle_write opcode: BC_TRANSACTION %d",cmd)
                    binder_transaction_data *txn = (binder_transaction_data *)cmd;
                    // 将txn->data.ptr.buffer转成parcel解析，过滤descriptor(android.content.IContentProvider)，判断请求参数是否包含"android_id"，解析逻辑如4.1所示
                    is_intercept = handle_transact_write(txn);
                    break;
                }
                ......
            }

            ptr = (uint8_t *)cmd;
        }

    }
    return is_intercept;
}

当拦截到本次binder数据请求android_id时，我们就要拦截回复数据，否则不做处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
void intercept_read(binder_write_read *bwr) {
    void* ptr = (void *)bwr->read_buffer;
    if (ptr == NULL) return;

    const void* end = (uint8_t*)ptr + bwr->read_size;
    static const size_t N = sizeof(kReturnStrings) / sizeof(kReturnStrings[0]);

    while (ptr < end) {
        uint32_t code = *(uint32_t*)ptr;
        ptr = (char*)ptr + sizeof(uint32_t);
        size_t cmdIndex = code & 0xff;
        // 根据命令码处理不同情况
        switch (code) {
            case BR_REPLY:{
                // 将txn->data.ptr.buffer转成parcel解析,提取出里边的k-v结构，key为"value",value即为android_id值，如上述4.1所示
                binder_transaction_data *txn = (binder_transaction_data *)ptr;
                handle_transact_read(txn);
            } break;
            .......
        }
    }
}

至此我们也完成了回复数据的解析，其中txn->data.ptr.buffer所指向的parcel是一个用户空间的指针，所以如果我们想伪造一份假的binder数据，传回给用户层，自然也不是难事。

五. binder拦截在攻防对抗上的思考

随着近年来移动安全领域攻防双方的激烈对抗，从设备层面说，防守方总是要尽可能多的采集设备参数、异常环境来做多维度的风控策略；而攻击方总是要尽可能的避免防守方捕捉异常信息，因而刷机、改机等对抗手段最为流行。通过上文对android binder的理解，本节将讨论binder的拦截在攻防对抗上有什么实际的意义？

5.1 binder拦截对防守方的启示

对防守方来讲，设备指纹的采集以及判定指纹归因的准确率，往往是比较重要的工作内容之一。简单来说，使用你的指纹，能否有效的识别黑产？而对于设备异常检测来说，往往又是比较重要的工作之一。能否识别出用户是否改机？能否识别用户设备是否异常？能否识别出模拟点击？等等。

本文所述的binder拦截，似乎在端防上有了一点新思考。比如android_id的获取，在用户层面有多重多样的api获取方式，但归因到binder通信里，只有两种获取方式，一种是call，一种是query。那么我们能否在上层获取的同时，在底层一起拦截，比对数据一致性，从而判断是否有应用层改机的嫌疑呢？再比如oaid，drmid，network，battery等等等等，甚至屏幕的点击事件，生物探针信息，这些可都是通过binder通信的。

的确，这是一项非常具有挑战的工作。同时，在底层拦截binder数据，更要考虑不同的android版本，不同厂商是否有魔改结构等一系列的兼容操作。再其次，作为端防开发人员，在某些时候极致的安全也并不是那么重要，更多时候要兼顾业务，对于ioctl的底层拦截，一定会增加程序耗时，一定会影响启动时间，一定会造成性能瓶颈，那么做这件事的价值还会有那么高吗？

**总结：**对于防守方来说，binder拦截会很复杂，虽能一定程度提高安全性，但可玩性不高。

5.2 binder拦截对攻击方的启示

对攻击方来讲，我认为binder拦截技术的可玩性非常高，首先对于防守方里提出的兼容适配，在攻方这里只需要兼容某个系统或者某个品牌的手机即可，这大大的减少了开发难度，其次再提出以下几个场景仅供参考：

5.2.1 内核改机

传统的基于Xposed的应用层注入改机特征太多，很容易被检测；

而基于系统服务的改机，虽说应用层无法检测，但不同的系统服务有不同的hook点（甚至不同服务进程），工程上难以调度，而且同样有兼容问题，不同型号、系统版本的系统服务hook点不一致等问题。

内核改机通过hook ioctl系统调用（如基于kernelpatch）从而在内核拦截binder通信，无痕解析并替换binder数据。

相较于应用层改机，内核改机可以完全无侵入式，无需注入目标进程hook，从而减少很多注入特征的对抗。其次可以配合ecapture实现无侵入式抓包，无侵入式改机。相较于系统服务改机内核改机会有一个统一的收口，但内核同样需要考虑的更多，而且内核解析应用层数据也更加复杂。

5.2.2 非root环境应用漏洞改机

一方面，从系统角度看，某些系统版本上可能有root提权漏洞，因此可以配合内核hook 拦截ioctl实现binder hook

另一方面，从应用角度说，某些app可能会有应用漏洞，能够任意注入so，从而可以hook libc ioctl实现非root环境改机

5.2.3 重打包

可以通过重打包注入so，在底层进行拦截，如拦截PackageManageService修改包相关信息，拦截SettingsProvider修改系统设置等等。

总结： 对于攻击方来说，binder拦截同样很复杂，但应用场景多，且更隐蔽，可玩性更高。

5.3 其他

其他场景，比如隐私合规检测理论上也可用binder拦截技术，但可能并不必要

六. 总结

binder通信是一个非常复杂的机制，本文依托于原文《Android Bander设计与实现 - 设计篇》进行了一次binder通信的实践，但也仅停留在用户空间的binder分析并未深入内核。其次本文探讨binder拦截在攻防对抗双方上有什么应用场景，或许会有一些不同的思考。

参考文章：

  1. Android Binder 拦截实战：从源码调试到对抗分析
  2. Android Bander设计与实现 - 设计篇 （原本可能被吞，备用链接）
  3. Gityuan binder系列文章
  4. 细读《深入理解 Android 内核设计思想》系列
  5. Binder驱动之设备控制系列

传播安全知识、拓宽行业人脉——看雪讲师团队等你加入！

收藏
免费 ・12
支持
分享
最新回复 (3)
简单的简单
雪    币： 9478
活跃值： (7440)
能力值： ( LV8，RANK：120 )
在线值：
发帖
回帖
粉丝
私信
2 楼
沙发
22小时前
0
iBa0
雪    币： 1501
活跃值： (3783)
能力值： ( LV4，RANK：40 )
在线值：
发帖
回帖
粉丝
私信
3 楼
牛逼啊
7小时前
0
随风而行aa
雪    币： 7310
活跃值： (23847)
能力值： ( LV12，RANK：550 )
在线值：
发帖
回帖
粉丝
私信
4 楼
写的很不错
2小时前
0
游客
登录 | 注册 方可回帖
回帖 表情 雪币赚取及消费
高级回复
返回
