最近做了二进制固件挖掘的题目，题目比较简单，做出来和大家分享一下。

使用的反编译工具IDA Pro 9.2

一、确定硬件架构以及入口点

首先告知固件二进制文件的固件运行平台为STM32F4xxxx，根据查找资料，其中断向量表SP_main在0x8000000处，入口点在Reset_handler处，如下

图所示：

一、找到主程序

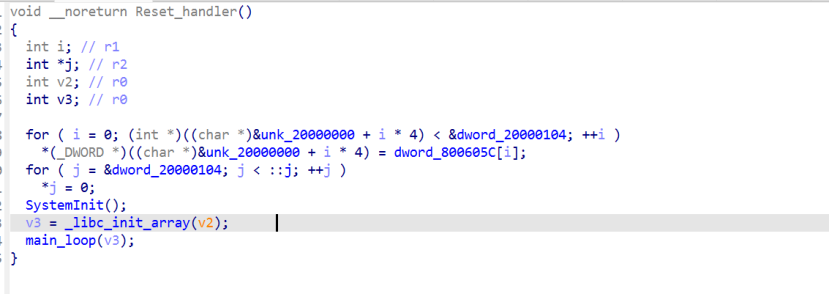

如下图所示，在入口点Reset_handler处，初始化了一些data段的数据：

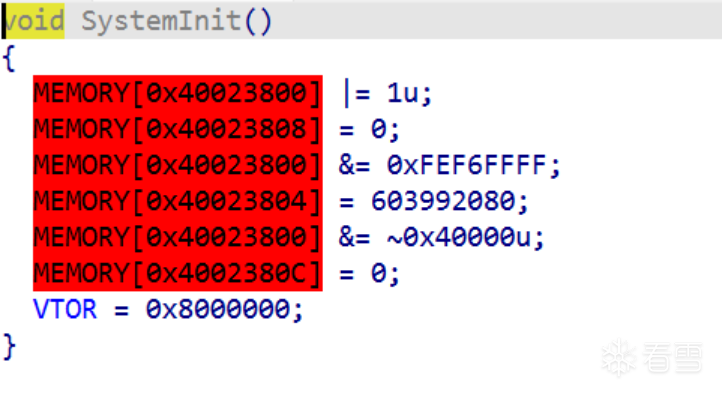

由于本人在写分析过程时，固件已经分析完毕,大部分符号基本上是基于我自己的理解打上去的，除了Reset_Handler、NMI_Handler这种与中断相关自带符号，其他函数基本上不带符号，Reset_handler大部分符号我已经还原。首先进入SystemInit，如下图：

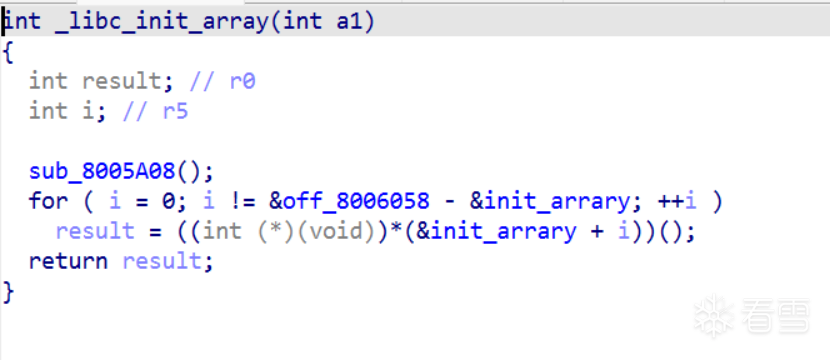

只有一些写内存的操作，属于是一些初始化的操作。其次进入__libc_init_arrary中：

sub_8005A08无实际操作，而在__libc_init_arrary循环调用了init_arrary里边的函数，看起来像是linux加载so时，会循环调用init_arrary里边的初始话函数。进入到init_arrary数组里边去，里边有许多初始化函数，目前尚不知道作用是什么。先进入main_loop里边查看。

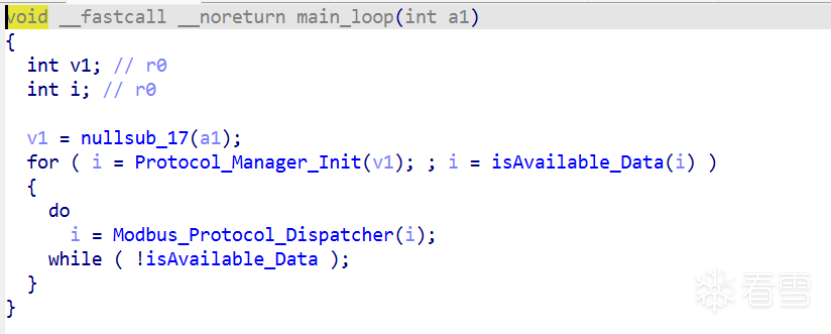

发现main_loop(符号我自己定义的)里边有个循环函数，业务逻辑应该都在main_loop里边了，至此已经发现主要业务逻辑代码，main_loop如下图所示：

一、分析主程序

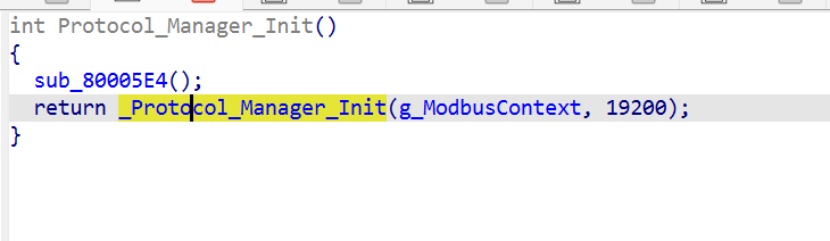

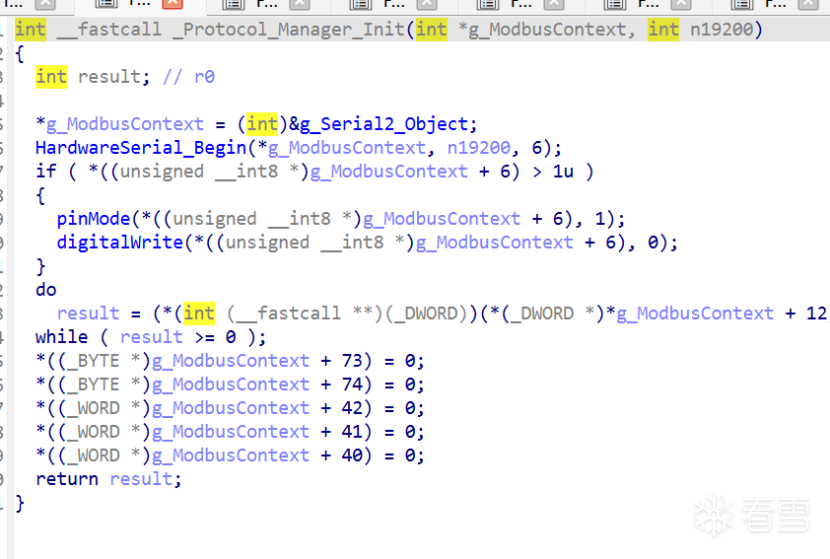

在nullsub_17中无实际操作，就是一个空函数。进入Protocol_Manager_Init中去，如下图：

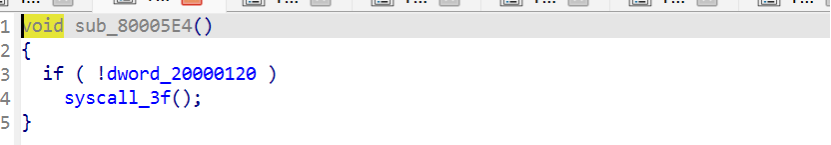

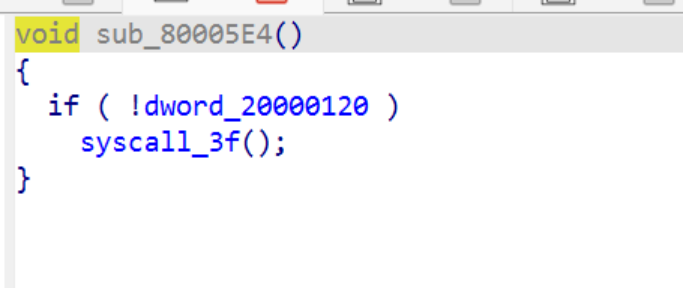

进入到sub_80005E4中，发现函数如下图所示：

如果dword_20000120为0，则将会执行svc指令，但是dword_20000120除了在Reset_handler中被初始化为0，无论实在init_arrary函数中，都未曾有过修改，故syscall_3f必然执行，而SVC的处理函数对应的是NMI_handler，这是一个死循环函数，程序执行到这一步将会卡死。至此发现了第一个漏洞点。

回到Protocol_Manager_Init中，进入到下一个要执行的函数，如下图所示：

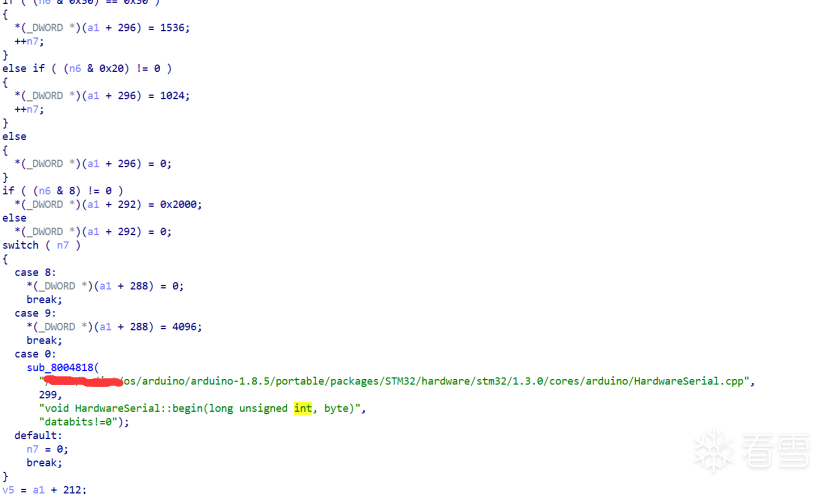

都是进行一些赋值的操作。进入HardwareSerial_Begin里面去，如下图：

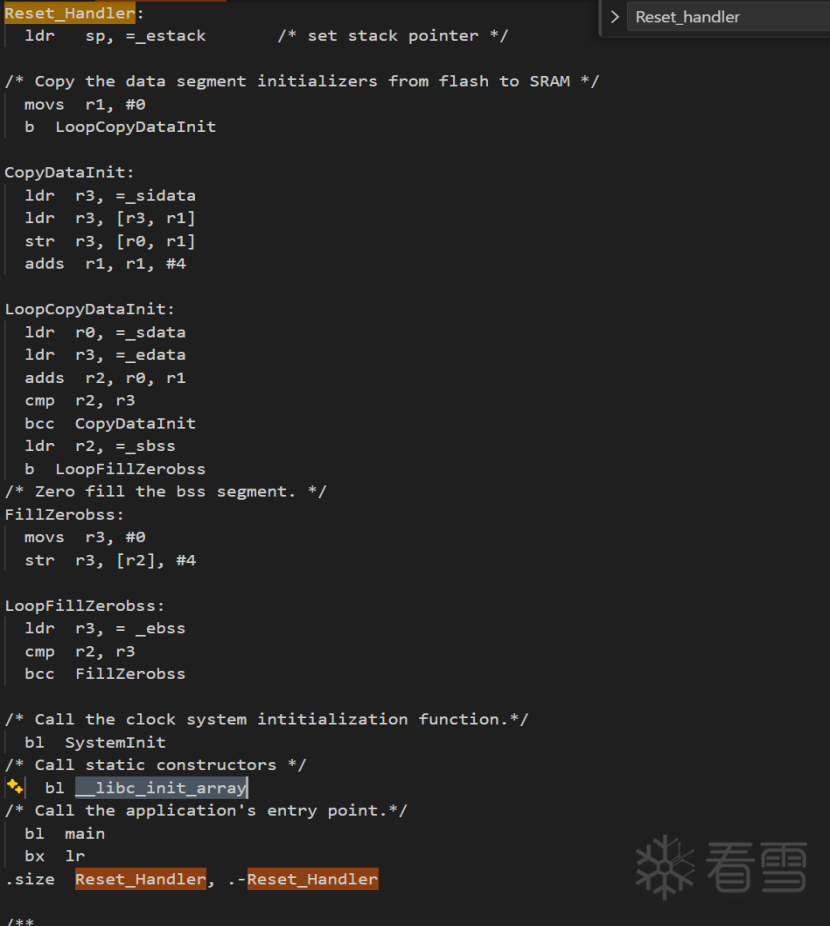

根据断言处的字符串提示，可知该固件所使用的框架基于基于 Arduino STM32 Core (v1.3.0)，在github上下载其源码，找到Reset_handler里边的源码，如下图所示：

基本上可以确定出Reset_handler函数里边的符号。从而也确定了HardwareSerial_Begin的符号，可以知道HardwareSerial_Begin是一个初始函数，属于开源框架部分。剩下的就好分析了。

在Protocol_Manager_Init中有一个叫g_ModbusContext(0x20000124)的全局变量，在main_loop里边的操作后续都围绕着g_ModbusContext，需要对g_ModbusContext的结构进行还原。通过交叉引用，发现在init_arrary中的init_gModbusContext对结构体进行了初始化，如下图所示：

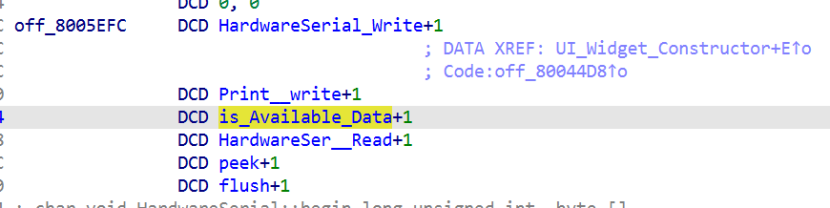

返回到_Protocol_Manager_Init中，发现g_ModbusContext第一个成员对应的就是g_Serial2_Object的地址，而通过交叉引用和对init_arrary里边的函数进行进一步的分析，发现g_Serial2_Object里边有一个虚表函数表，对应的是off_8005EFC，因为在后边的业务逻辑中大量地使用了该虚表中的函数，所以需要对虚表中的函数进行进一步的分析。由于本人对STM32开发只了解过一点，我把二进制固件的整体框架提供给AI，叫AI分析虚表中的函数，最终通过AI的分析加上源码的对比，成功还原了虚表中函数对应的函数：

最终确定了g_Serial2_Object的对象是HardwareSerial。最终也根据AI发现该固件使用的协议栈是Modbus。

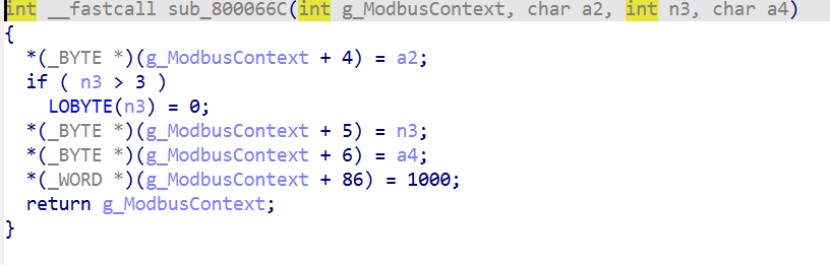

根据g_ModuleBus初始化函数，如下图：

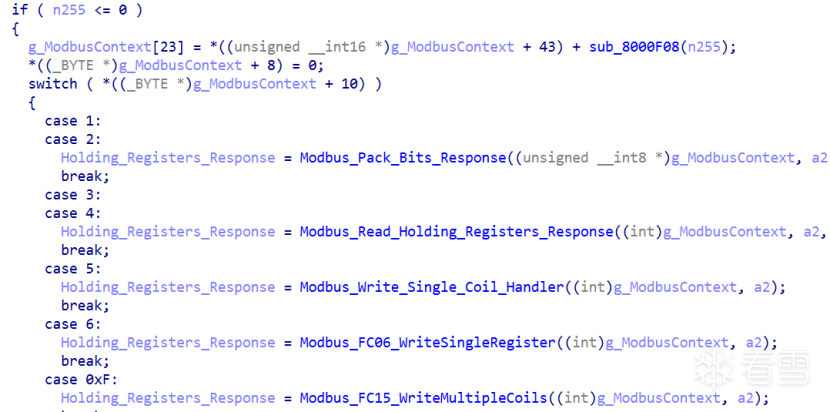

经过其上层函数确定，a2=1,而结合Modbus协议标准，确认此处为从站地址，默认值为1，从而确定Offset 4处的成员为Slave ID，观察到该偏移量Offset 6被传入pinMode和digitalWrite函数，推断其为控制某个部件收发切换的硬件引脚号。Offset 86应该为某个频率或者时间。Offset 10如下图控制着switch case中跳转，符合Modbus PDU格式中功能码的位置，如下图所示：

Offset 73在Modbus_Read_Holding_Registers_Response等ModBus相关的函数中高频使用，发现该变量充当了响应包构建过程中的动态写指针，如下图：

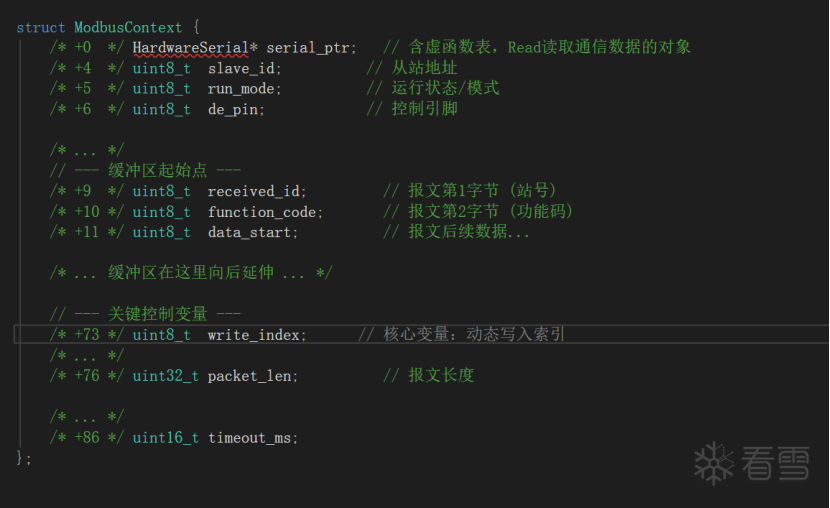

基于上述逆向证据，最终还原出的 ModbusContext 内存布局如下（省略了部分结构体成员的还原过程）如下图所示：

至此ModbusContext的重要结构体成员已经还原完毕，接下来可以分析通信了。

一、通信协议

通信协议其实非常简单，根据所查资料，得知在IRQ38_handler处接收数据，主程序通过Serial2.read()(虚表中的函数,对应的是图片中的HardwareSer_Read)从64 字节的小池子中提取字节，并根据索引变量ctx[73]将其存入g_ModbusContext的缓冲区中去。至此已经了解了程序的大致运行过程，可以进行进一步的漏洞分析了。

五、漏洞挖掘

继续回到main_loop中，进入到Modbus_Protocol_Dispatcher中去，不断升入，最终发现在如下图中使用Serial2.read()获取到传输过来的数据，然后进行处理，这里应该是漏洞集合的大本营了。

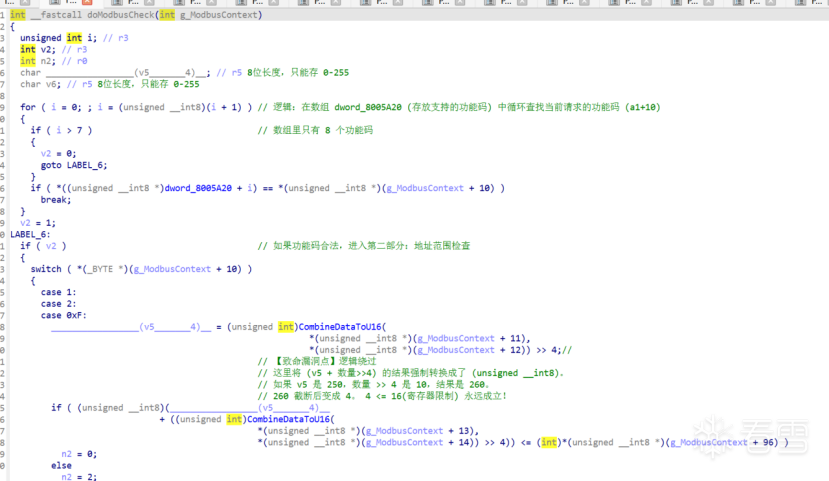

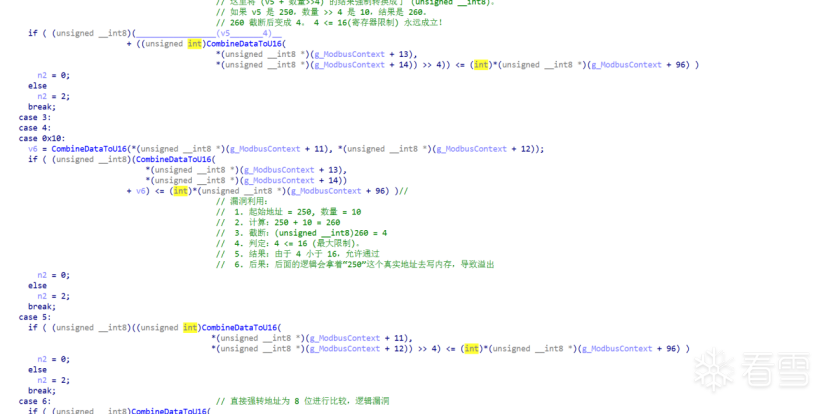

    1.在doModbusCheck(sub_80007F0)中发现了对寄存器地址的校验存在漏洞，如下图：

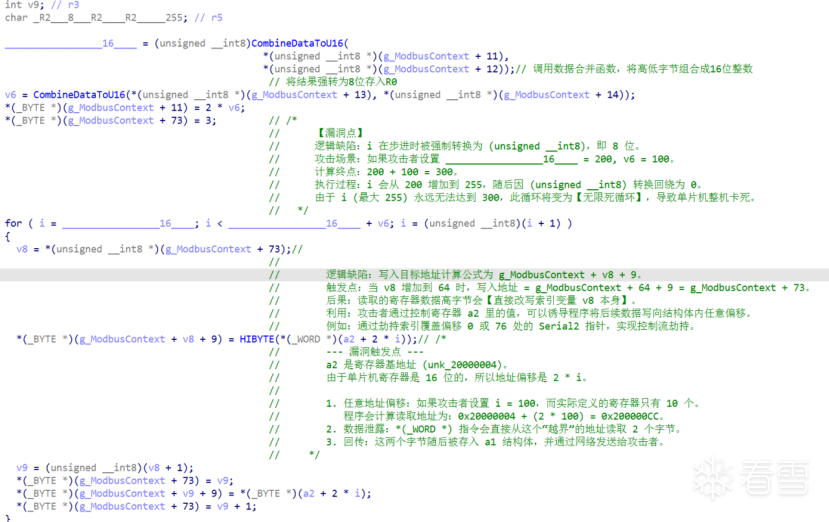

2.在Modbus_Read_Holding_Registers_Response(sub_8000998)中发现了存在陷入死循环、内存越界读取、索引劫持与缓冲区溢出的风险(漏洞)，如下图：

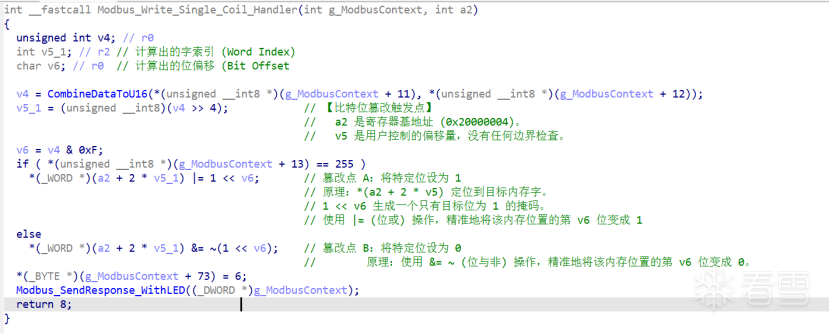

    3.Modbus_Write_Single_Coil_Handler(sub_8000A00)发现了任意内存比特位篡改漏洞：

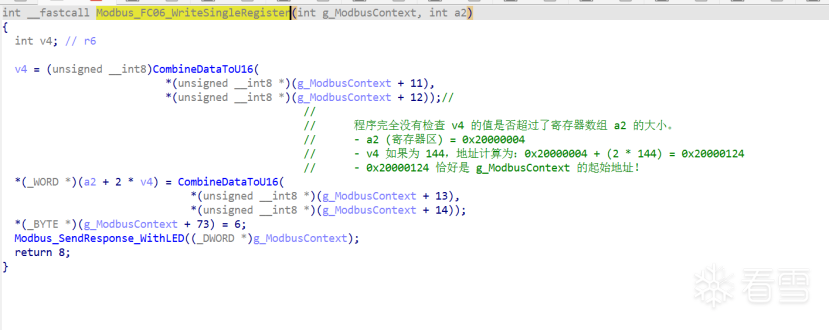

 4.在Modbus_FC06_WriteSingleRegister(sub_8000A4E)中存在越界写入内存的漏洞(缓冲区溢出)，如下图：

    5.Modbus_FC15_WriteMultipleCoils依然存在缓冲区溢出的漏洞：

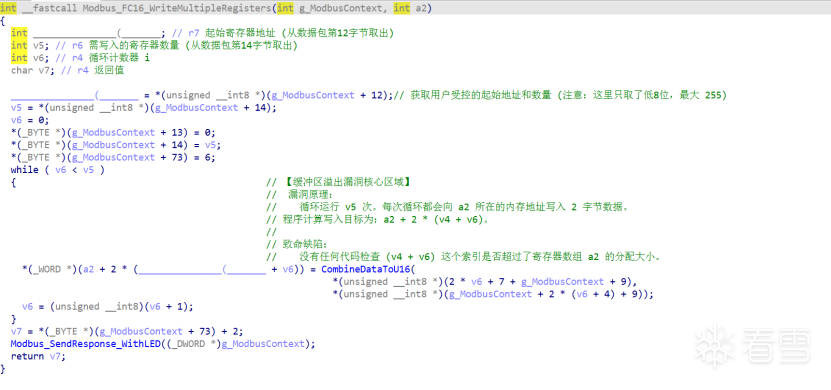

    6.Modbus_FC16_WriteMultipleRegisters也存在缓冲区溢出漏洞

回到main_loop中：

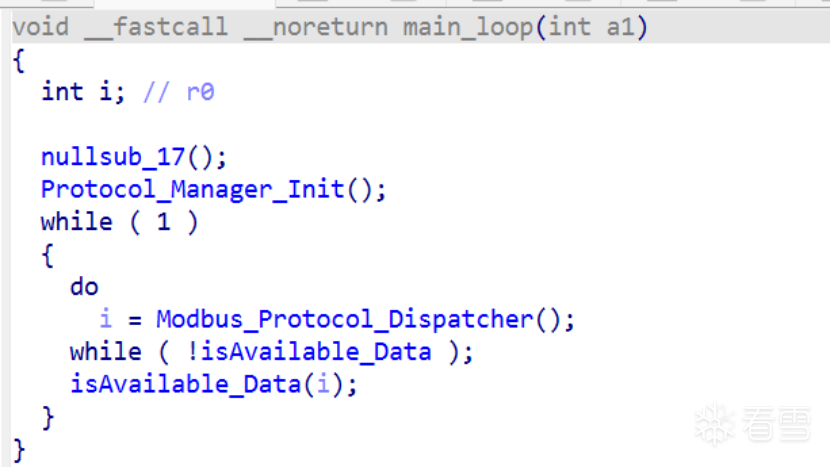

  7.使用函数地址作为while条件，如下图:

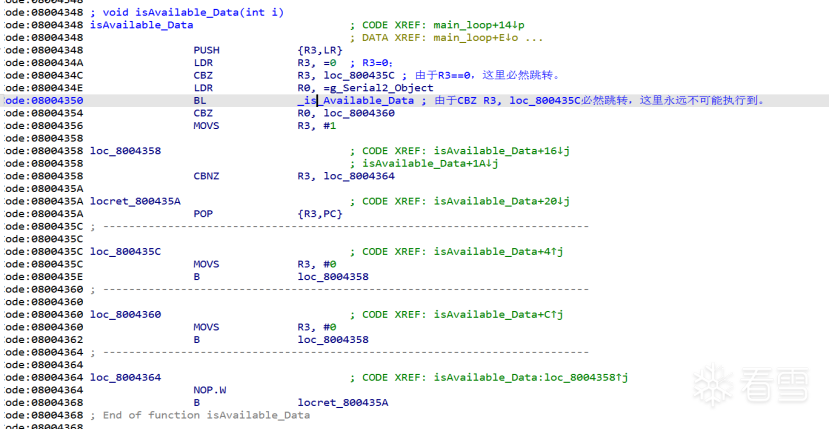

  8.isAvailable_Data无实际功能：

  9.最初发现的因为syscall_3f导致程序陷入死循环：

这就是我目前挖到的所有漏洞了，如果有错误请给位大佬指正。
