为什么会写这个呢？其实很多东西都是之前写的，最近又整理了一下，也算是一个温故而知新吧！
之前一直找看一下传说中的goto类抽取，也想看看到底是怎么实现的，以及对比bangbang/ijm等有什么区别。
也问了很多人，也委托几个大佬帮我留意一下样本，也是没了后续。
直到今年又有了几个新的样本，也蛮有意思的，分析完了就找到了那个goto样本，分析之后。这篇文章也就对我最近捣鼓的样本的一些总结吧！
如果看下去的话，请不要嫌弃文章的啰嗦，因为要照顾一些刚接触的。所以我会尽可能地完整的去过一遍流程。为了方便学习，这里以Android8.1，在Android12等高版本就有有很多的不适用性，但相应的也出现了一些配套的Api，这里不展开细说。
本篇文章以一个Java的方法执行的全过程为切入点的，即如下的伪代码
谈到安卓的Java虚拟机，那必定离不开安卓的art虚拟机。早期还有dalvikvm虚拟器。不过也成为了一种过去式的历史。不过现在也一另外的形式存在。那就是dexvmp
那么我么今天就以Java的代码如何在Android的上运行做一个分享。
在Android中有几个版本跨域比较大，那就是4.4.4/7.12/8.1/12/15，art虚拟机就是在Android的4.4.4中发布，伴随这art虚拟机的引入，安卓也走入了一个全新的时代，即从解释型虚拟机到编译后的二进制文件。
如果有学习过Java的开发，那都会遇到jar，dex就是在Android上的“jar”。姑且可以这样子理解（jar可以直接改为.zip打开，dex不行，jar可以放一些资源，dex只能放smail文件）
涉及到jar/dex，那么就会有一个属性的东西类加载器“ClassLoader”，这个在上一次分享中，有介绍过不同JDK实现有提过类加载的一个过程，这次会比较详细的分享他的一些过程。
他的默认实现，从这里也很生动的体现他的“双亲委派机制”解决类加载器的重复加载问题，从中也可以发现，loadClass的会调用findClass进行查找，以及他们的权限修饰符，可以通过继承的形式进行覆盖。
下面三个就是他在Android的三个实现子类
通过上面的图片来看，他们并没有在这里实现什么，甚至也没什么区别，都是继承于BaseDexClassLoader这个类，那么我们重点就在这了。
上面三个实现ClassLoader的子类，我们也比较容易理解他们的作用。
BootClassLoader
这个看名字就知道啦，所以跳过咯

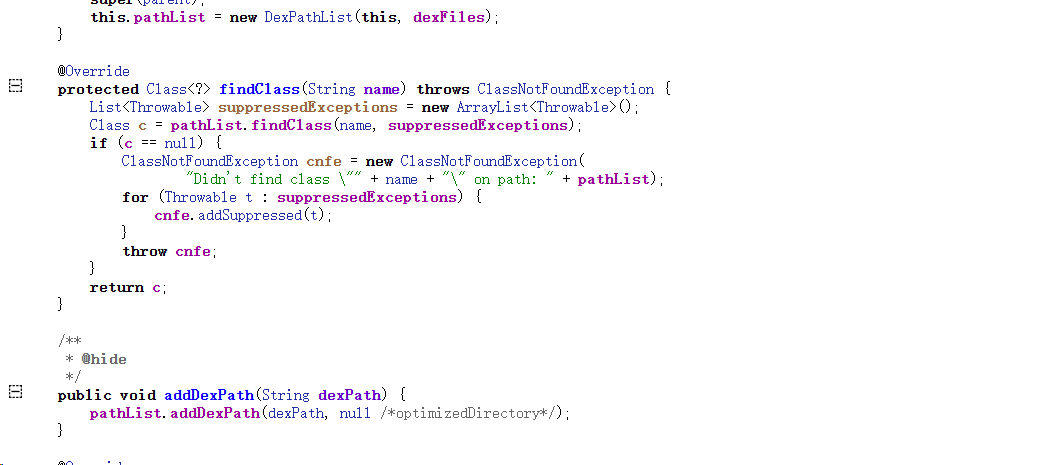

通过ClassLoader的代码分析，我们知道loadClass会调用findClass去查找并加载类，那么我们只需要关注findClass的实现即可
在这里我们可以看到会调用pathList的findClass调用，以及下面的方法，addDexPath，也是调用pathList的.addDexPath方法
pathList的定义
这里我们可以看到DexPathList的findClass也是调用dexElements数组的中实现的findClass方法
dexElements初始化刚好在DexPathList的构造函数中，也就是在makeInMemoryDexElements这个函数中
dexElements是makeInMemoryDexElements返回的，Element初始化的过程中还会创建一个DexFile对象，
可以通过这两个相邻的函数可以发现，这就是加载两种不同形式的dex的函数，上面的是通过ByteBuffer[]，下面的是通过List
那我们以文件加载的形式去分析Dex的加载，那也就是会调用makeDexElements方法中的loadDexFile中返回
那也就是
我们跟一下DexFile的构造函数，这里也很明显可以看到有两个不同的构造函数，一个是传递的是ByteBuffer，一个是String的fileName

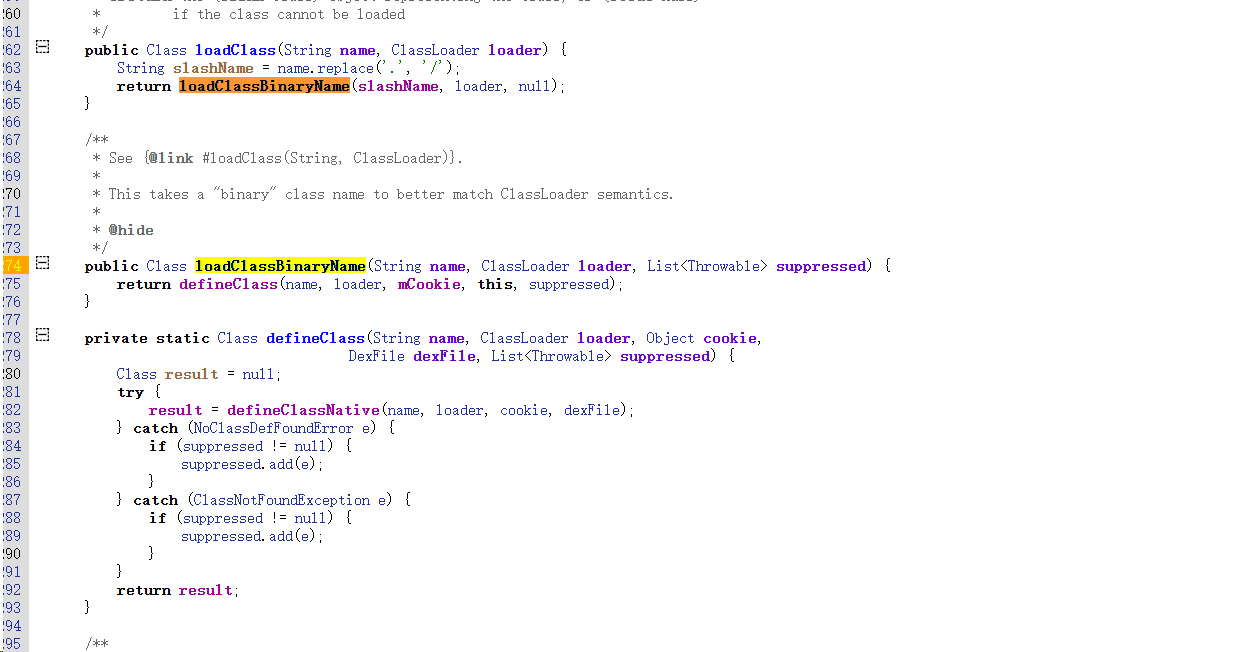

然后我们回到Element的findClass
Element
那么最终的类加载就会变成
DexFile的defineClassNative
正常逆向分析的思维就是，一路跟到底，最后才是看如何构造一个全链路。
先到初始化，再到查找嘛，????
这里我们就换一下，先看他如何出初始化再捣鼓的
####### 插眼
openDexFile
这个是在DexFile的初始化的时候，可能会执行，取决于是传递byte[]还是dexPath，也就是不同类加载器的区别了。
现在我们以DexClassLoader的形式去加载的话（PathClassLoader也是一样的）去进行分析，也就是会执行dexPath的这个构造函数
最终调用到native的方法，那么我们继续跟去
dalvik_system_DexFile.cc
DexFile_openDexFileNative
这里会调用OpenDexFilesFromOat返回，然后通过ConvertDexFilesToJavaArray函数处理之后返回到Java层
会先判断是否加载oat相关的代码。这里我们默认第一次执行，也就不会涉及到oat/odex/vdex等相关的东西了，因为可以通过这里dump到完整的dex，壳代码会禁止相关的优化，或者是屏蔽了。。。
屏蔽也有一些好处，有一些inline的优化，也是很头疼，屏蔽之后就可以一劳永逸了，代价没那么快了。
这里的快的概念，是对于正常开发者的，而对于我们学习来说，也就没那么重要了。
所以上面的dex_files就会为空，从而执行DexFile::Open
，这里就不一路分析到底了，感兴趣的可以继续分析下去
OatFile* OatFile::Open
LoadDexFiles
OatFileAssistant::LoadDexFiles
std::unique_ptr
OatFileBase* OatFileBase::OpenOatFile
DexFile::Open
这里的DexFile::Open也是一路执行到DexFile::OpenFile
在这里我们就会进入到一个特殊的点了，开始将dex文件映射到内存中去。至于为什么特殊？
等下会解释。
MemMap* MapFile
MapFile也是调用MapFileAtAddress
MemMap::MapFileAtAddress
MapFileAtAddress进一步调用MapInternal
MemMap::MapInternal
MapInternal之后就到了我们遇到的特殊点了，使用mmap去映射内存
我们可以往上翻，会注意到他的权限是PROT_READ,
到这里我们就看完分配内存了，我们接下来往下看DexFile::OpenCommon
中也没存做啥，只是创建个DexFile对象，然后返回
ConvertDexFilesToJavaArray
·
我们可以看到他是传递个oat_file以及DexFile的vec
细心的看的话，就知道她他会创建个数据，第一个元素放到的是oat的对象的地址，第二个就是DexFile（一个或多个）
然后返回，最终就是DexFile的mCookie对象了，下面会有图片比较直观的体现
刚才我们去看了DexFile的创建以及初始化过程，接下来我们继续看类的定义
DexFile_defineClassNative
调用class_linker->DefineClass的
ClassLinker::DefineClass
DefineClass中也是进一步调用LoadClass
ClassLinker::LoadClass
LoadClass进一步调用LoadClassMembers
在这里我们就可以看到比较的多东西了
在这里我们就可以触发第二个彩蛋
Class_newInstance
类实例的创建
这里我们能看到类的初始化入口
或者这个路径（没有测试，只是代码搜素搜到这个）
最终也是会执行到ClassLinker::EnsureInitialized
ClassLinker::EnsureInitialized
ClassLinker::EnsureInitialized调用ClassLinker::InitializeClass
ClassLinker::InitializeClass调用ClassLinker::FixupStaticTrampolines
ClassLinker::FixupStaticTrampolines
到这里我们就可以看到他的参数了klass，至于这个是什么，后面会有测试进行的说明
既然我们说了类是怎么加载的，然后到类定义，方法的加载，类的初始化，那么就顺便把最后的一个：方法的执行

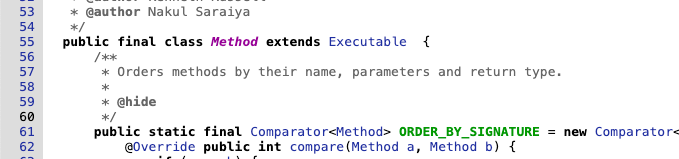

Method继承于Executable。这个需要考的，现在先记住这个就好了
invoke
这个就是Java的方法反射执行的入口了
Method_invoke

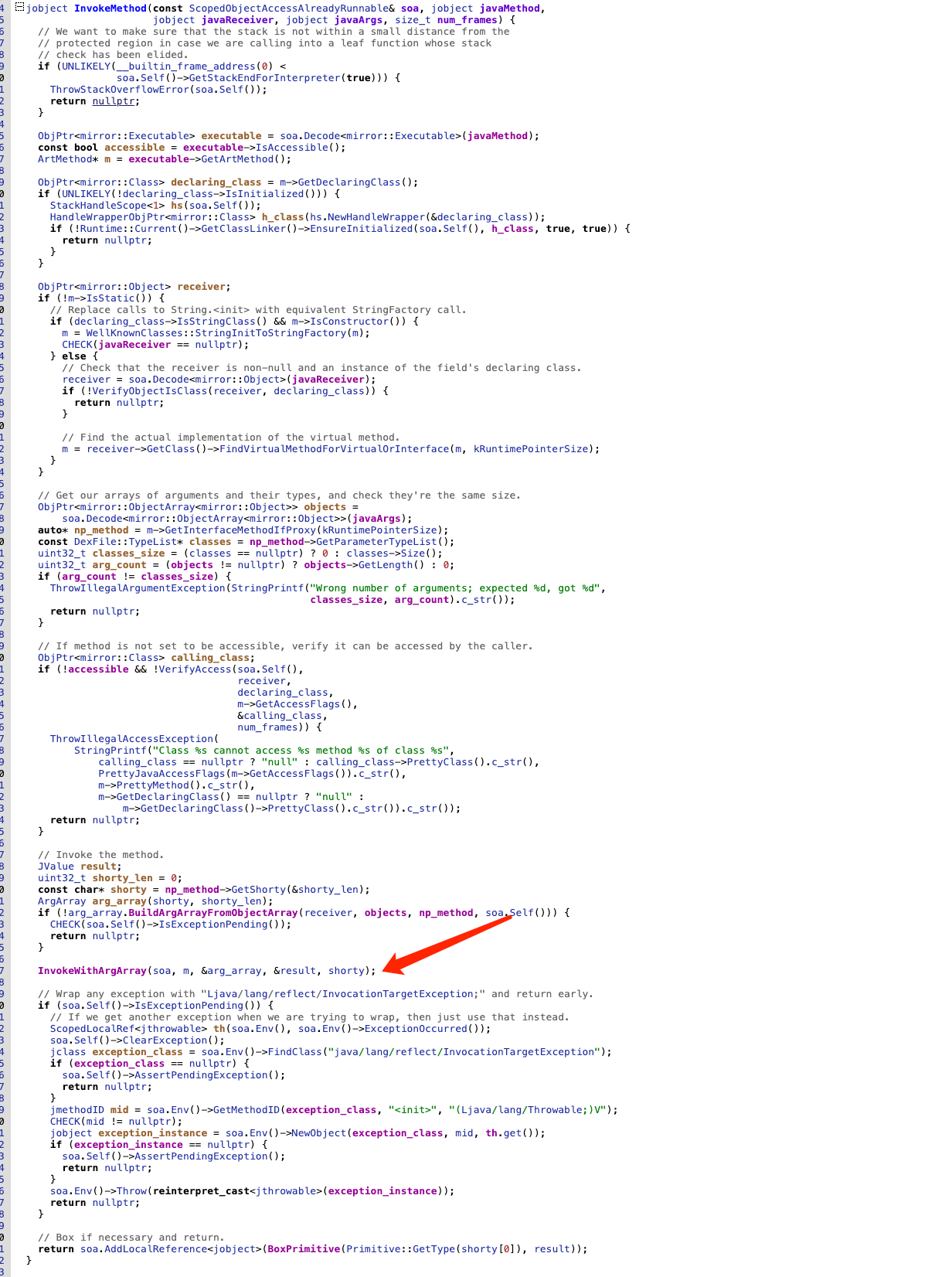

Method_invoke调用InvokeMethod
InvokeMethod调用InvokeWithArgArray
同时我们也看到了
这种奇怪的代码转换，在后面还会有很多，，哈哈哈
InvokeWithArgArray做好准备参数检查的准备
就执行method->Invoke
到这一步我们就进入了ArtMethod的世界！
开源的类抽取还原框架fart，也就是以这个为入口进行虚假调用并触发方法的修复
这里我们可以看到一段描述
然后我们就执行到了
art::interpreter::EnterInterpreterFromInvoke
进入解释模式
EnterInterpreterFromInvoke
在这里会判断是否为jni方法
我们此次分析的是普通的Java函数，所以会执行Execute
这里应该是执行到一些优化之后的代码吧？我们要看的是解释模式，所以忽略
ArtInterpreterToCompiledCodeBridge
这里也是从新执行一遍method->Invoke，
最终应该会执行到EnterInterpreterFromInvoke的InterpreterJni去吗？
在这里解析指令了咯？所以结束了？
不，这才刚开始。
上面的说那么多无非就是想引入一些点：LoadMethod、、DexFile::Open、Execute等等方法 还有mCookie等字段是什么？
e1cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6^5M7X3g2X3j5h3&6V1M7X3!0A6k6q4)9J5k6h3y4G2L8g2)9J5c8X3q4F1k6s2u0G2K9h3c8Q4x3X3b7^5i4K6u0W2x3g2)9J5k6e0m8Q4y4h3k6J5z5o6q4Q4x3V1k6^5M7X3g2X3i4K6u0r3j5i4u0@1i4K6u0r3M7Y4g2F1N6r3W2E0k6g2)9J5c8X3q4J5N6q4)9#2k6X3#2W2N6r3S2G2k6q4)9J5k6h3R3`.
77cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6^5M7X3g2X3j5h3&6V1M7X3!0A6k6q4)9J5k6h3y4G2L8g2)9J5c8X3q4F1k6s2u0G2K9h3c8Q4x3X3b7^5i4K6u0W2x3g2)9J5k6e0m8Q4y4h3k6J5z5o6q4Q4x3V1k6^5M7X3g2X3i4K6u0r3j5i4u0@1i4K6u0r3M7Y4g2F1N6r3W2E0k6g2)9J5c8X3#2A6M7Y4u0G2M7W2)9J5c8X3y4D9j5i4y4K6i4K6u0W2K9l9`.`.
a27K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6^5M7X3g2X3j5h3&6V1M7X3!0A6k6q4)9J5k6h3y4G2L8g2)9J5c8X3q4F1k6s2u0G2K9h3c8Q4x3X3b7^5i4K6u0W2x3g2)9J5k6e0m8Q4y4h3k6J5z5o6q4Q4x3V1k6^5M7X3g2X3i4K6u0r3j5i4u0@1i4K6u0r3M7Y4g2F1N6r3W2E0k6g2)9J5c8X3c8W2P5q4)9#2k6X3k6A6L8r3g2Q4x3X3g2Z5
376K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6^5M7X3g2X3j5h3&6V1M7X3!0A6k6q4)9J5k6h3y4G2L8g2)9J5c8X3q4F1k6s2u0G2K9h3c8Q4x3X3b7^5i4K6u0W2x3g2)9J5k6e0m8Q4y4h3k6J5z5o6q4Q4x3V1k6^5M7X3g2X3i4K6u0r3L8r3W2T1j5$3!0J5k6g2)9J5c8X3!0B7L8s2g2F1K9g2)9J5c8Y4y4J5j5#2)9J5c8X3#2S2K9h3&6Q4x3V1k6B7j5i4k6S2i4K6u0r3K9X3q4$3j5g2)9J5c8X3I4S2L8X3N6Q4x3V1k6o6L8r3q4K6M7#2)9J5k6h3A6S2N6X3p5`.
看到这图，是不是一切都豁然开朗了？
那么费力的去讲解这么多的流程，无非就是想解释，最终的数据加载到内存了，都成了什么样子了？
到这里我们是不是会有很多奇怪的想法？
那我们以一个demo为例：

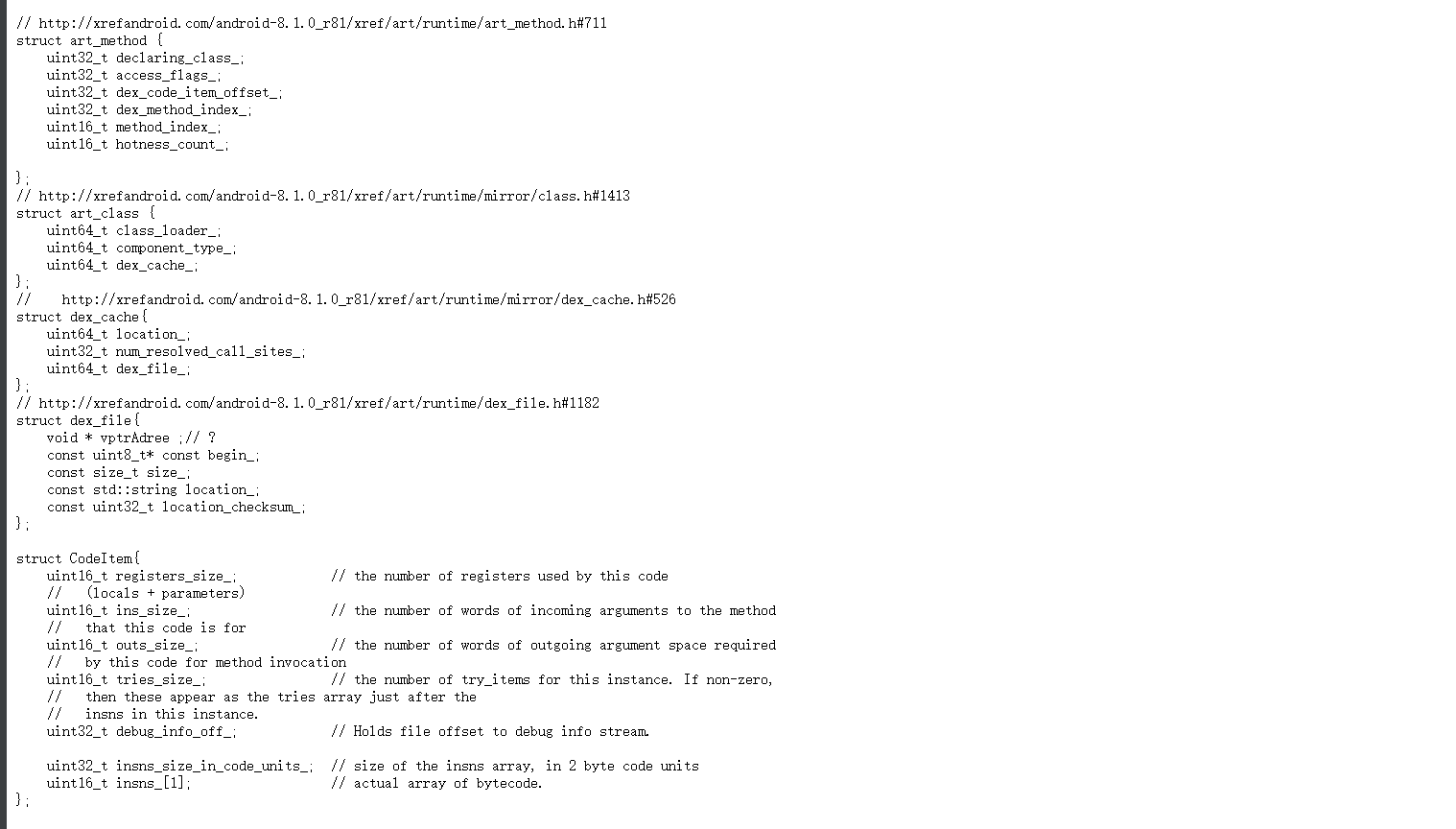

比如我们可以拿到一个Method，进一步我们可以拿到他的类定义、然后就是dex缓存，从而拿到dexFile，然后是就是计算code_item的偏移？然后拿到指令？
对的，就顺便脱壳，也做了类修复
既然可以拿到指令？ 那我是否可以修改指令？
是的，上面也提到了类加载的内存映射只有READ的权限，也就需要hook去修改，或者使用下面的方式（详情可以看dpt-shell的作者分析的文章）
然后就根据实际需求去修改就好了
或者替换偏移？
如果指令大小不够了怎么办？
直接mmap一个区域也给他弄个偏移就好了
或者我们可以做一个动态的指令生成？ 如何动态的生成指令？
直接编译拿到之后直接整个方法定义长得差不多的，直接拿过来就可以用了（fid，mid，这些可能会错乱哈哈啊哈）

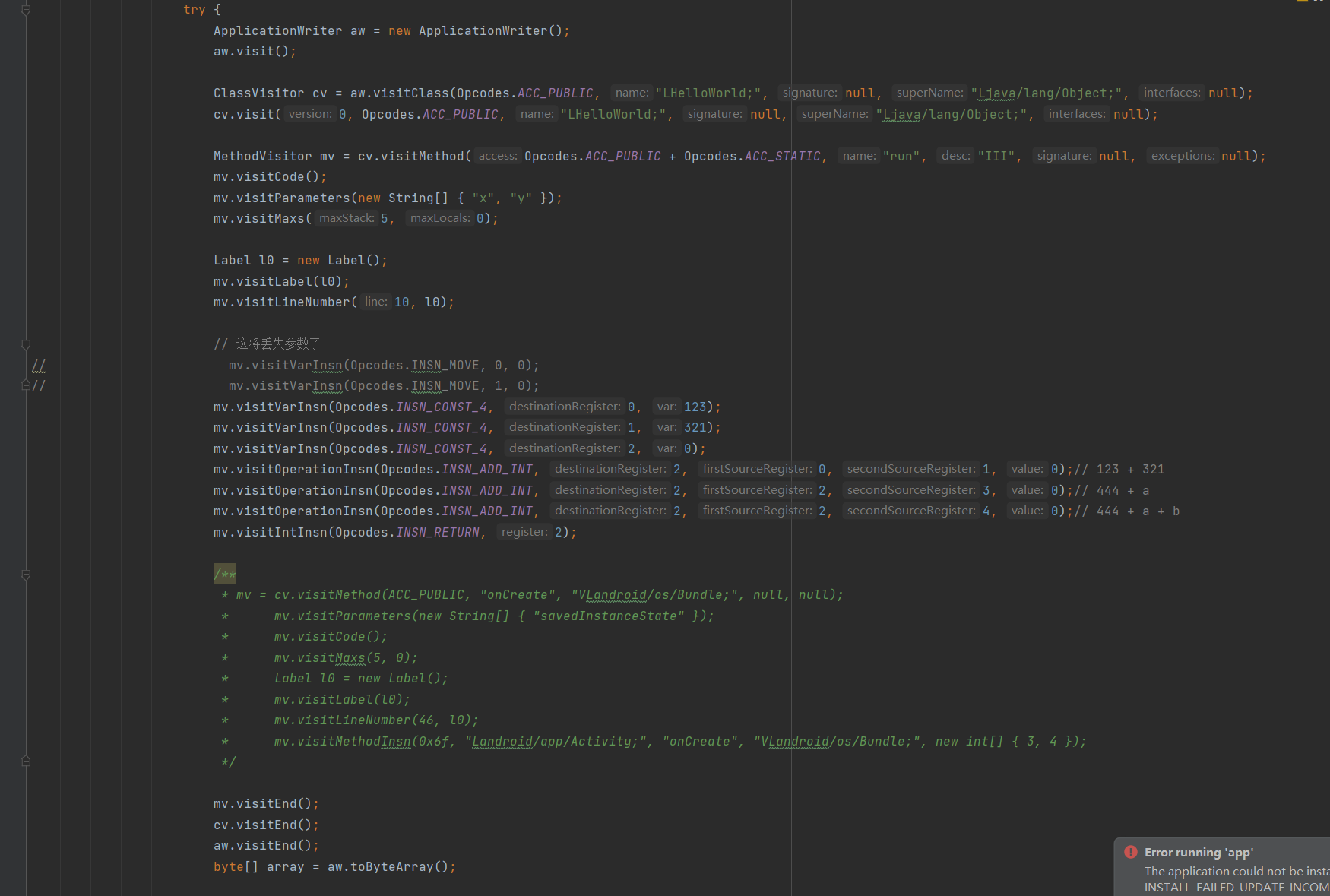

如何直接写指令去实现？
直接用asm去写就好了
这里的参数传递的规则有点奇怪，得从3/4开始的

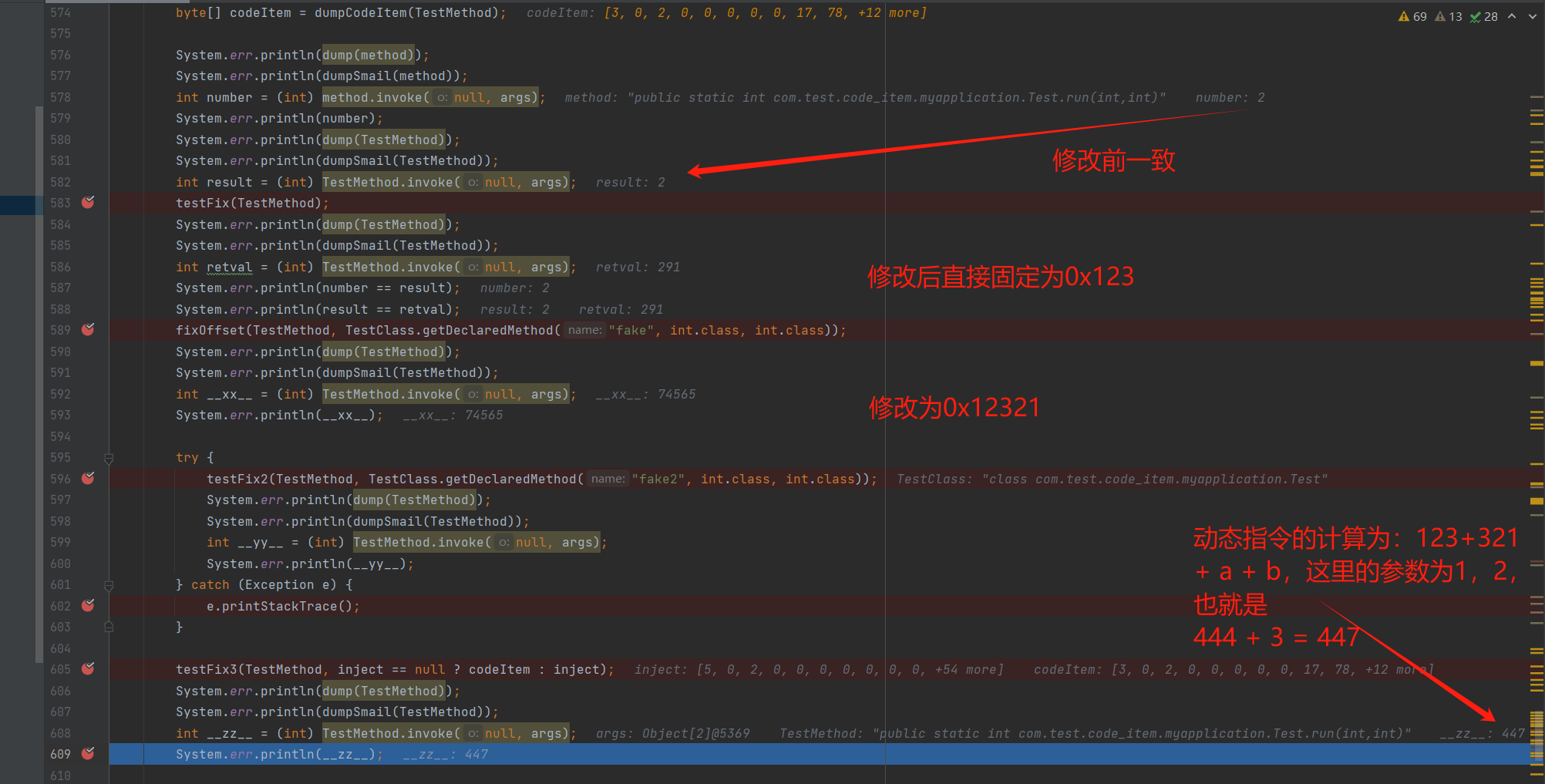

上面的一个整体效果：：：
输出
这两个是偏移替换的，可以看到run执行了fake/fake2的代码
......
动态修改&执行？提高我们的风控难度？对吧？
Constructor
这里的是构造函数，同理分析也是差不多的，所以跳过吧！哈哈哈
Executable的定义
artMethod指针
private long artMethod;
这个东西就很关键了，那就是artMethod的地址

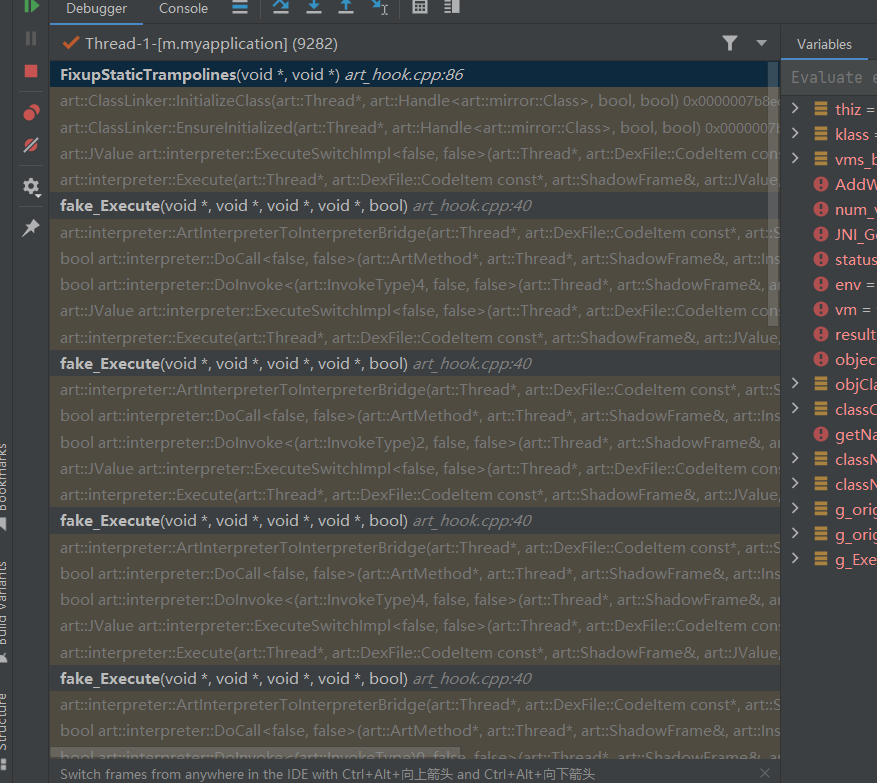

还能有栈回溯方便吗？
new Exception().printStackTrace();
abort
ArtMethod *artmeth = reinterpret_cast<ArtMethod *>(methid);
还有上面的，很多的都是可以直接转换的了
