DOS头

共8*8=64字节。

typedef struct _IMAGE_DOS_HEADER {

    WORD   e_magic; // DOS签名 "MZ" (0x5A4D)，重要

    WORD   e_cblp; // 字节数（最后页）

    WORD   e_cp; // 页数

    WORD   e_crlc; // 重定位项数

    WORD   e_cparhdr; // 头部段数

    WORD   e_minalloc; // 最小内存分配

    WORD   e_maxalloc; // 最大内存分配

    WORD   e_ss; // 初始SS值

    WORD   e_sp; // 初始SP值

    WORD   e_csum; // 校验和

    WORD   e_ip; // 初始IP值

    WORD   e_cs; // 初始CS值

    WORD   e_lfarlc; // 重定位表偏移

    WORD   e_ovno; // 覆盖号

    WORD   e_res[4]; // 保留字段

    WORD   e_oemid; // OEM标识符

    WORD   e_oeminfo; // OEM信息

    WORD   e_res2[10]; // 保留字段

LONG   e_lfanew; // NT头偏移（PE文件起始位置），重要

} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

 图 1  DOS头

DOS存根

在DOS系统下提示一句话，包含数据和代码，可以修改，但是修改不可覆盖DOS头和NT头，长度不能随意修改，如果缩短或增长需要修改地址，会很麻烦。

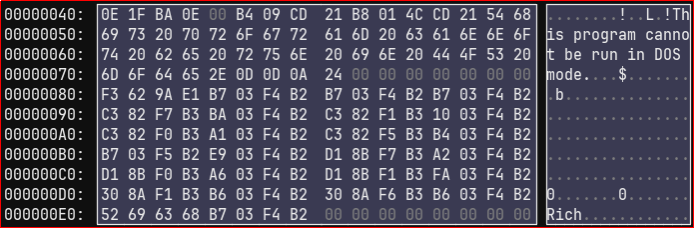

 图 2  DOS存根

NT头

没什么说的。

typedef struct _IMAGE_NT_HEADERS {

    DWORD Signature; // PE签名 "PE\0\0" (0x00004550)

    IMAGE_FILE_HEADER FileHeader; // 文件头

IMAGE_OPTIONAL_HEADER OptionalHeader; // 可选头（32/64位）

} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

// 64位版本（IMAGE_OPTIONAL_HEADER64）

typedef struct _IMAGE_NT_HEADERS64 {

    DWORD Signature;

    IMAGE_FILE_HEADER FileHeader;

IMAGE_OPTIONAL_HEADER64 OptionalHeader;

} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;

NT头：签名结构体（Signature）

PE文件核心标识，内容“PE\0\0”。

图 3  签名

NT头：文件头（FileHeader，也叫标准头，COFF头）

固定20字节。

typedef struct _IMAGE_FILE_HEADER {

    WORD  Machine; // 目标CPU架构（如0x014C=Intel 386）

    WORD  NumberOfSections; // 节区数量

    DWORD TimeDateStamp; // 编译时间戳

    DWORD PointerToSymbolTable; // 符号表偏移（调试用）

    DWORD NumberOfSymbols; // 符号数量

    WORD  SizeOfOptionalHeader; // 可选头大小

WORD  Characteristics; // 文件属性（如可执行/DLL）

} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

其中Characteristics按bit位定义，每一位含义如下：

Bit0 IMAGE_FILE_RELOCS_STRIPPED 0x0001 重定位信息已移除（通常是 EXE）

Bit 1 IMAGE_FILE_EXECUTABLE_IMAGE 0x0002 文件是可执行的

Bit 2 IMAGE_FILE_LINE_NUMS_STRIPPED 0x0004 行号信息已移除（已废弃）

Bit 3 IMAGE_FILE_LOCAL_SYMS_STRIPPED 0x0008 符号表已移除（已废弃）

Bit 4 IMAGE_FILE_AGGRESIVE_WS_TRIM 0x0010 优化工作集（已废弃）

Bit 5 IMAGE_FILE_LARGE_ADDRESS_AWARE 0x0020 支持 >2GB 地址空间

Bit 7 IMAGE_FILE_BYTES_REVERSED_LO 0x0080 小端字节序（已废弃）

Bit 8 IMAGE_FILE_32BIT_MACHINE 0x0100 32 位架构（x86）

Bit 9 IMAGE_FILE_DEBUG_STRIPPED 0x0200 调试信息已移除

Bit 10 IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP 0x0400 可从交换设备运行（已废弃）

Bit 11 IMAGE_FILE_NET_RUN_FROM_SWAP 0x0800 可从网络运行（已废弃）

Bit 12 IMAGE_FILE_SYSTEM 0x1000 系统文件（如内核驱动）

Bit 13 IMAGE_FILE_DLL 0x2000 这是一个 DLL 文件

Bit 14 IMAGE_FILE_UP_SYSTEM_ONLY 0x4000 仅单处理器运行（已废弃）

Bit 15 IMAGE_FILE_BYTES_REVERSED_HI 0x8000 大端字节序（已废弃）

将Characteristics值与上表中每一位对应的值进行按位与运算查看是否非0即可判断文件属性，比如在这张文件截图中Characteristics值为0x0102，我想要判断他是否是一个可执行文件（Bit2），使用0x0102 & 0x0002（表格Bit2对应的值）= 0x0002（非0），说明是一个可执行文件。

图 4  标准头

NT头：可选头（OptionalHeader）

长度由文件头里的 SizeOfOptionalHeader 确定，32位PE文件通常为0xE0（24*8=224字节），64位PE文件通常为0xF0（30*8=240字节）。NT头中的RVA与后面节区中的RVA区分，可以理解为NT头中的RVA是某些重要部分，比如程序入口点，实际上它也在节区中，但节区里的RVA是整个节区起始的位置，只是在NT头中专门记录了这些特殊部分的快捷访问位置。DataDirectory里的元素和这个也是一个设计思路，都是对某些特殊部分的快捷访问。

typedef struct _IMAGE_OPTIONAL_HEADER32 {

    // 标准字段（所有PE文件）

    WORD  Magic; // 标识：0x10B=32位，0x20B=64位

    BYTE  MajorLinkerVersion; // 链接器主版本号

    BYTE  MinorLinkerVersion; // 链接器次版本号

    DWORD SizeOfCode; // 所有代码段的总大小

    DWORD SizeOfInitializedData; // 已初始化数据的总大小

    DWORD SizeOfUninitializedData; // 未初始化数据（BSS）的总大小

    DWORD AddressOfEntryPoint; // 入口点RVA（相对于ImageBase）

    DWORD BaseOfCode; // 代码段的起始RVA

    DWORD BaseOfData; // 数据段的起始RVA（仅32位存在）

    // NT扩展字段（Windows专用）

    DWORD ImageBase; // 进程内存中的优先加载地址，重要

    DWORD SectionAlignment; // 内存中的节区对齐粒度（通常0x1000）

    DWORD FileAlignment; // 文件中的节区对齐粒度（通常0x200）

    WORD  MajorOperatingSystemVersion; // 要求的最低OS主版本

    WORD  MinorOperatingSystemVersion; // 要求的最低OS次版本

    WORD  MajorImageVersion; // 映像主版本号（用户定义）

    WORD  MinorImageVersion; // 映像次版本号（用户定义）

    WORD  MajorSubsystemVersion; // 子系统主版本（通常4=Win95）

    WORD  MinorSubsystemVersion; // 子系统次版本

    DWORD Win32VersionValue; // 保留（必须为0）

    DWORD SizeOfImage; // 映像在内存中的总大小

    DWORD SizeOfHeaders; // 所有头部的总大小（对齐后）

    DWORD CheckSum; // 校验和（驱动/DLL常用）

    WORD  Subsystem; // 子系统类型（1=Native，2=GUI，3=CUI）

    WORD  DllCharacteristics; // DLL属性（如ASLR/DEP）

    DWORD SizeOfStackReserve; // 初始保留的栈大小

    DWORD SizeOfStackCommit; // 初始提交的栈大小

    DWORD SizeOfHeapReserve; // 初始保留的堆大小

    DWORD SizeOfHeapCommit; // 初始提交的堆大小

    DWORD LoaderFlags; // 保留（已废弃）

    DWORD NumberOfRvaAndSizes; // 数据目录项数（通常16）

IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; // 数据目录表

} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

其中的IMAGE_DATA_DIRECTORY结构如下，是 DataDirectory 的一个条目：

typedef struct _IMAGE_DATA_DIRECTORY {

    DWORD VirtualAddress; // 数据的 RVA（相对虚拟地址）

DWORD Size; // 数据的大小（字节数）

} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

DataDirectory 是数组，通常包含16个IMAGE_DATA_DIRECTORY 结构体（每个8字节），储存RVA，下面是数组每一项的含义：

[0] = EXPORT Directory    导出表（DLL 导出的函数列表），重要

[1] = IMPORT Directory    导入表（依赖的外部 DLL 函数），重要

[2] = RESOURCE Directory    资源表

[3] = EXCEPTION Directory    异常处理表

[4] = SECURITY Directory    数字签名

[5] = BASERELOC Directory    重定位表

[6] = DEBUG Directory    调试信息

[7] = COPYRIGHT Directory    架构特定数据

[8] = GLOBALPTR Directory    全局指针寄存器

[9] = TLS Directory    TLS表，重要

[A] = LOAD_CONFIG Directory    加载配置表

[B] = BOUND_IMPORT Directory    绑定导入表

[C] = IAT Directory    导入地址表（IAT）

[D] = DELAY_IMPORT Directory    延迟加载导入表

[E] = COM_DESCRIPTOR Directory    .NET元数据

[F] = Reserved Directory    保留，未使用

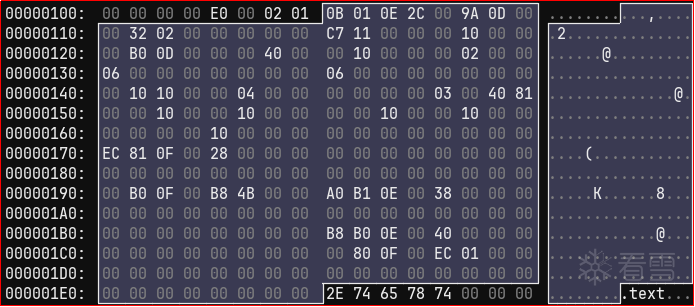

图 5  可选头

typedef struct _IMAGE_OPTIONAL_HEADER64 {

    // 标准字段（与32位类似）

    WORD  Magic; // 标识：0x20B=64位

    BYTE  MajorLinkerVersion;

    BYTE  MinorLinkerVersion;

    DWORD SizeOfCode;

    DWORD SizeOfInitializedData;

    DWORD SizeOfUninitializedData;

    DWORD AddressOfEntryPoint; // 入口点RVA

    DWORD BaseOfCode; // 代码段起始RVA

    // BaseOfData 字段在64位中不存在！

    // NT扩展字段

    ULONGLONG ImageBase; // 64位优先加载地址

    DWORD SectionAlignment;

    DWORD FileAlignment;

    WORD  MajorOperatingSystemVersion;

    WORD  MinorOperatingSystemVersion;

    WORD  MajorImageVersion;

    WORD  MinorImageVersion;

    WORD  MajorSubsystemVersion;

    WORD  MinorSubsystemVersion;

    DWORD Win32VersionValue;

    DWORD SizeOfImage;

    DWORD SizeOfHeaders;

    DWORD CheckSum;

    WORD  Subsystem;

    WORD  DllCharacteristics;

    ULONGLONG SizeOfStackReserve; // 64位栈/堆大小

    ULONGLONG SizeOfStackCommit;

    ULONGLONG SizeOfHeapReserve;

    ULONGLONG SizeOfHeapCommit;

    DWORD LoaderFlags;

    DWORD NumberOfRvaAndSizes; // 数据目录项数（通常16）

IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; // 数据目录表

} IMAGE_OPTIONAL_HEADER64, *PIMAGE_OPTIONAL_HEADER64;

节区头（节表）

每个节区头固定40字节。下面的实际例子里有7个节区头，对应的从上面NT头中文件头处第二个字可以看到0x07，就是说这里有7个节区头。

typedef struct _IMAGE_SECTION_HEADER {

    BYTE  Name[8]; // 节区名称（如 ".idata"）

    DWORD VirtualSize; // 内存中节区实际大小（可能未对齐）

    DWORD VirtualAddress; // 内存中的 RVA（关键！用于计算）

    DWORD SizeOfRawData; // 文件中节区大小（对齐后）

    DWORD PointerToRawData; // 文件中的偏移（关键！用于计算）

    DWORD PointerToRelocations; // 重定位表偏移（无用，除非是OBJ文件）

    DWORD PointerToLinenumbers; // 调试信息（通常为0）

    WORD  NumberOfRelocations; // 重定位项数（无用）

    WORD  NumberOfLinenumbers; // 调试信息（通常为0）

DWORD Characteristics; // 节区属性（如可读/可写）

} IMAGE_SECTION_HEADER;

节区名 作用

.text 存储程序的可执行代码（机器指令）

.data 存储已初始化的全局/静态变量

.rdata 存储只读数据（如字符串常量、常量数组）

.idata 存储导入表（记录程序调用了哪些外部DLL的函数）

.edata 存储导出表（记录DLL提供了哪些函数供其他程序调用）

.rsrc 存储资源（如图标、对话框、字符串表等）

.reloc 存储重定位信息（如果程序不能加载到默认基址，需要调整某些地址）

.bss 存储未初始化的全局/静态变量（在磁盘上不占空间，内存中分配）

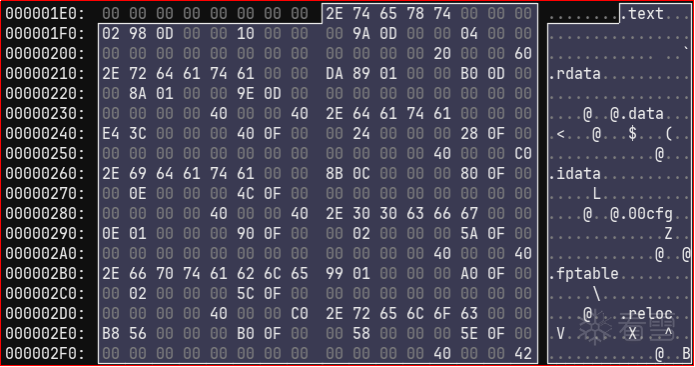

图 6  节区头

计算文件偏移

RAW（文件中的物理偏移） = RVA（数据在内存中的地址相对于ImageBase的偏移量） - VirtualAddress + PointorToRawData

在这个文件截图中以.text节区头为例，RVA = 0x1000，VirtualAddress = 0x1000，PointorToRawData = 0x0400，算得RAW = 0x0400。这里VirtualAddress与RVA相同，因为在节区头中VirtualAddress字段直接存储的是RVA值。但实际上他们的关系是所有VirtualAddress都是 RVA，但并非所有 RVA都是VirtualAddres。在通用公式中，VirtualAddress即取值的是节区头中那个VirtualAddress，但RVA取值需要取决于各区域的VirtualAddress（例如导入表、导出表），只是在节区头中，RVA需要取自己区域里的VirtualAddress值，所以在这里计算时他们的值相等。

程序运行时CPU和操作系统访问的都是VA（虚拟地址）。RAW、RVA、VA三者转换关系为RAW（磁盘中的物理偏移，与内存无关）-> RVA（加载到内存，是PE文件内部的相对偏移，用于静态分析） -> VA（运行时访问）

RAW：磁盘里的物理偏移，用Hex软件打开看到的地址，这里偏移就是相对于文件开头部分，前面有多少字节RAW就是多少。

RVA：相对于ImageBase（PE文件映射到内存后的起始点）的偏移，.exe文件一般不重定位，.dll文件可能重定位。

VA：虚拟地址，等于ImageBase + RVA（一般情况）。和物理地址（实际地址）区分，举个例子，就好像DosBox虚拟机可以模拟硬件操控，但是实际上在当前操作系统下并不能操作那些系统配置文件，这时并不是实际操控，而是操作系统划定了一片本来可用的区域作为虚拟空间使用，那些空间原本的位置就是实际地址，在虚拟机中的地址（比如那些模拟可操控的配置文件）就是虚拟地址。加载文件时也是一个道理，虚拟地址不是实际地址。

磁盘文件：文件地址 = 文件起始位置（0x00) + 偏移量（RAW）

内存映射：VA = ImageBase + RVA，这里ImageBase是NT头IMAGE_OPTIONAL_HEADER里的。

注意：ImageBase是内存的优先基地址，系统在装载文件时在能按ImageBase装载文件的情况下，计算VA使用上面的公式。但是不排除有时系统不按ImageBase装载文件（比如多个.dll文件ImageBase地址重叠导致地址占用），此时会进行重定位，选择一个新的加载地址ActualBase，计算时应使用VA = ActualBase + RVA。获得ActualBase通过系统API或调试器（如OLLYDBG）。

实际运行：VA = 实际加载基址（随机化）+ RVA

  一点个人学习整理笔记，欢迎批评指正。
