近期学习到了AES的白盒，所以开个帖子记录并且梳理一下，本篇文章的理论部分会出现大量其他AES方面的帖子里面的内容，然后再参杂着我个人的理解，这是因为我自身在梳理知识点，但是不会太深入研究，如果大佬们发现有错误的话还请指正

AES加密就是把你要加密的数据（比如一份文档或一张图片）切成一块块标准大小的"积木"——每块正好128位（16个字节），如果最后一块不够大小就用填充材料补齐，然后用你提供的密钥（可以是128位、192位或256位长）作为"模具"，对每一块数据进行复杂的数学变换——包括替换、移位、混合等十几轮操作，最终把原本有意义的数据变成看起来完全随机的密文；而解密时，只要用完全相同的密钥，就能把这个过程完全逆转回来，重新得到原始数据。

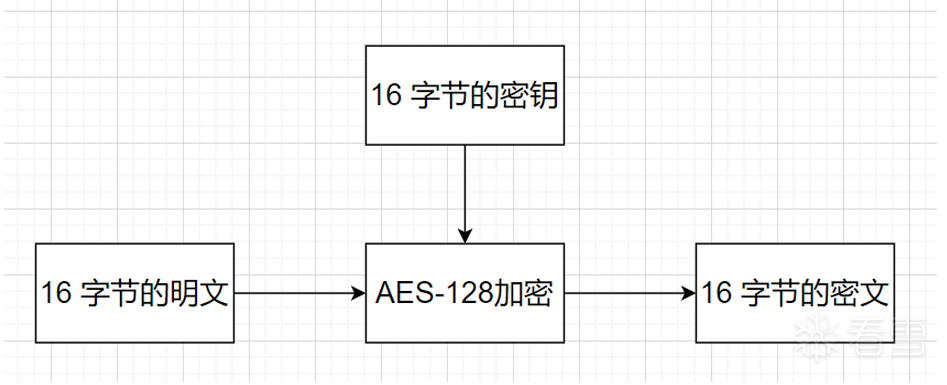

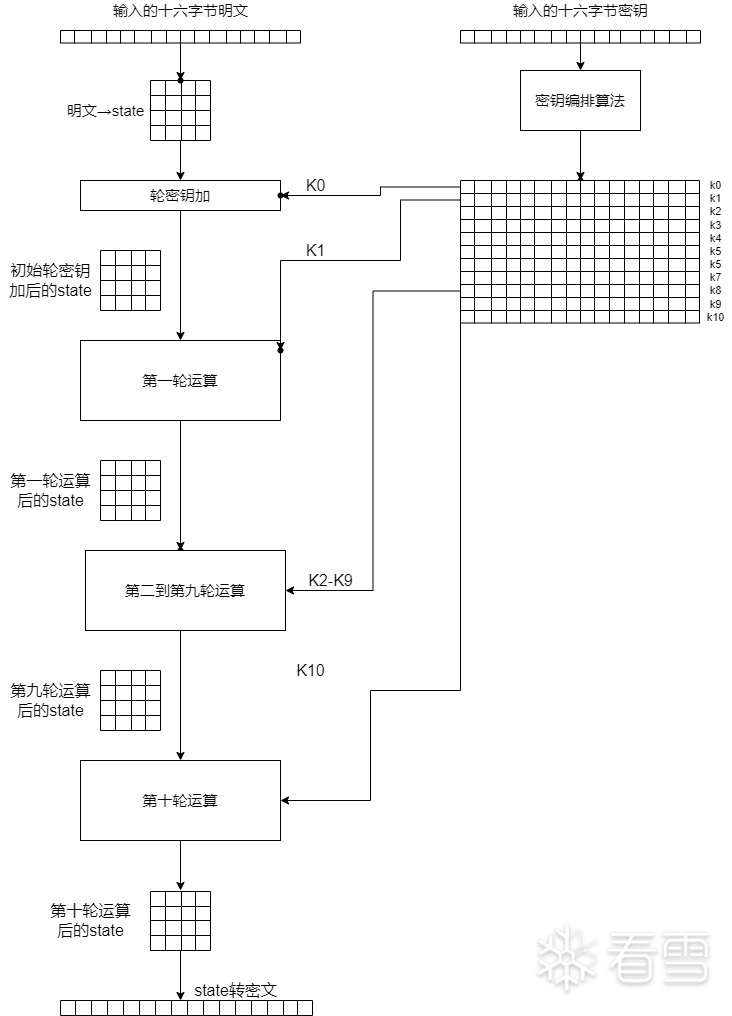

我们这里讲的是AES-128，如上图所示，其中AES-128接收16字节的明文输入，16字节的密钥，输出16字节的密文结果。
假设我们的明文是：00112233445566778899aabbccddeeff
密文是：2b7e151628aed2a6abf7158809cf4f3c
那么加密具体的流程就是：

首先把密文进行算法编排成十一组密钥(具体如何生成下面说)，将输入的明文转换成一个state(16*16)矩阵，将第一组(原始密钥)对矩阵进行运算，就得到了第一轮运算出来的state矩阵，然后再重复十次(轮密钥)，最终出来的state矩阵结果将其转换成密文就是我们最终得到的加密结果。
【PS：为了方便起见，现在统一一下称呼，初始密钥称为主密钥，其他根据初始密钥生成的密钥统称为轮密钥】

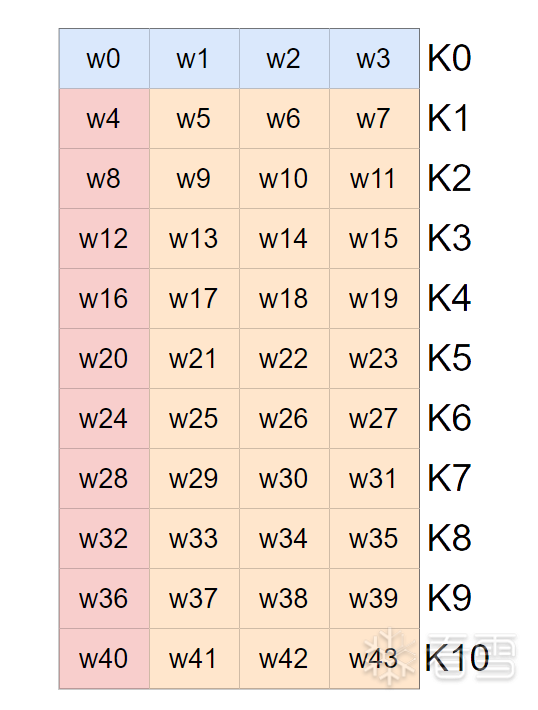

在AES-128中，主密钥扩展后得到16×11共176字节。使用时按16字节为单位划分成K0, K1, ..., K10共11个轮密钥。但在密钥扩展生成过程中，算法是按4字节（一个字）为单位进行的，即生成44个字（44×4=176字节）。因此可以用一个包含44个元素的数组W来描述整个扩展后的密钥材料

那它们是怎么计算出来了的呢？我们来看看以下的计算公式

红色部分：初始密钥矩阵 -> 循环左移 -> S盒替换 -> 与轮常数异或 -> 逐字节异或
橙色部分：进行异或运算即可

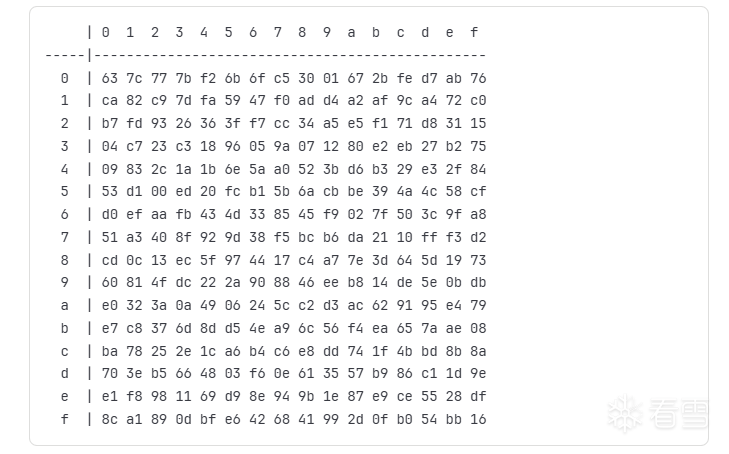

S盒全称：Substitution Box（替换盒 / 置换盒），如下图所示，S盒是密码学中的非线性变换组件，它将输入的比特串映射为输出的比特串，是对称密码算法中提供**混淆性（Confusion）**的关键元素。简单来说就是提供非线性替换，增强算法安全性

单纯文字说明的话大家应该看得很懵，其实就红色部分难一点，不信的话咱们来具体操作一下看看

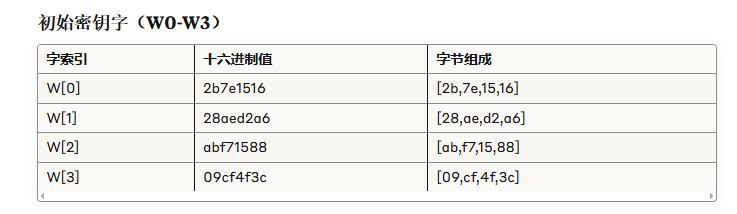

我们的初始密钥字（W0-W3，k0）：

首先是公式：

公式知道了，那我们开始计算
w4：
根据公式得知：W[3] ==> 09cf4f3c = [09, cf, 4f, 3c]
RotWord(09cf4f3c) ==> 向左循环移位8位，结果 = [cf, 4f, 3c, 09] = cf4f3c09
SubWord(cf4f3c09)) ==> 通过S盒逐字节替换(看s盒的图片)，最终得结果：cf4f3c09 → 8a84eb01
8a84eb01 ⊕ Rcon[1] ==> 将其结果进行与轮常数异或：Rcon[1]：01000000，计算结果得：8b84eb01
W[0] ⊕ 8b84eb01 ==> 2b7e1516 ⊕ 8b84eb01，最后的异或结果为：a0fafe17
w5:
公式：W[5] = W[1] ⊕ W[4]，直接计算：28aed2a6 ⊕ a0fafe17 = 88542cb1
w6：
W[6] = W[2] ⊕ W[5]，直接计算：abf71588 ⊕ 88542cb1 = 23a33939
w7：
W[7] = W[3] ⊕ W[6]，直接计算：09cf4f3c ⊕ 23a33939 = 2a6c7605
k1：
将上方结果拼接起来，最终就是k1的密钥：a0fafe1788542cb123a339392a6c7605

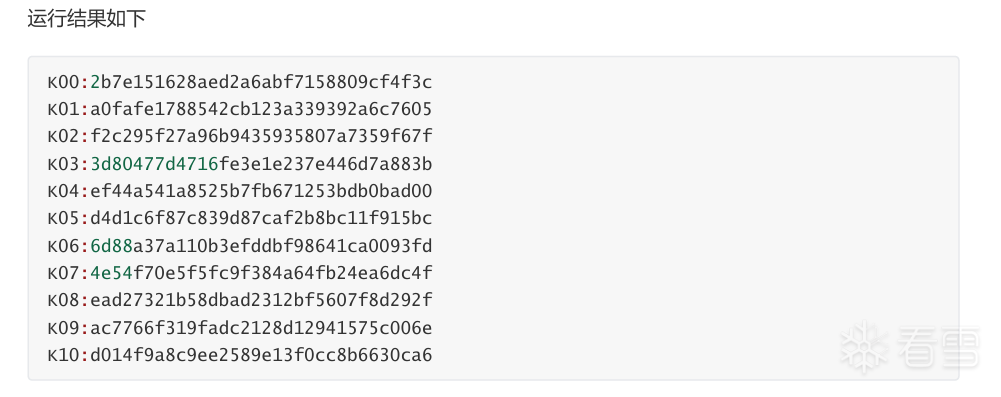

按照上方的步骤再继续往下计算，很快全部的密钥值都能得出来，这就是密钥的计算过程

正常情况下主密钥都是已知的，但是不正常的情况呢？比如说本文章介绍的白盒AES(具体是什么下面说)，它就是会将主密钥给隐藏起来，那么这种情况下，如果我们有轮密钥的情况下，就可以拿轮密钥逆推算出主密钥来。以下是公式

就拿K10:d014f9a8c9ee2589e13f0cc8b6630ca6为例，假设我们只知道k10的话，我们按照上方的公式计算看看k9的值是多少？
已知条件
W[40] = d014f9a8，W[41] = c9ee2589
W[42] = e13f0cc8，W[43] = b6630ca6

第一步：计算W[39]

第二步：计算W[38]

第三步：计算W[37]

第四步：计算W[36]

4.1 计算T(W[39])

4.1.1 RotWord操作

4.1.2 SubWord操作

4.1.3 与轮常数Rcon[10]异或

4.2 计算W[36]

最终结果
W[36] = ac7766f3,W[37] = 19fadc21
W[38] = 28d12941,W[39] = 575c006e
完整密钥：K9 = ac7766f319fadc2128d12941575c006e
可以看到k9的结果已经被推算出来了，继续往下根据公式一个个推算的话，最终是能够把主密钥给推算出来的，我这里就不再继续了。

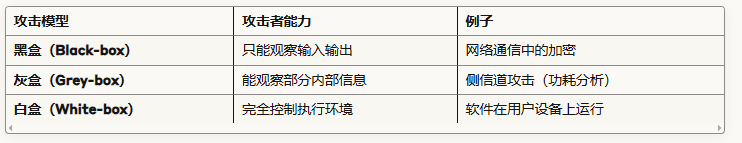

终于到了本篇幅最关键的地方了，白盒AES，白盒是什么？首先要理解密码学中的三种攻击模型：

如果单单将密钥存放到本地，攻击者很容易就能够将其逆向出来，但是不放在本地又没有办法，因为某些数据需要解密。在这种两难问题的情况下，Stanley Chow及其团队在2002年论文《White-Box Cryptography and an AES Implementation》首次提出白盒AES实现方案，成为该领域奠基性工作。
白盒AES是一种特殊的对称加密实现技术，其核心目标是在算法内部细节完全暴露的环境下（称为"白盒环境"）保护密钥不被提取。
它的特点是将AES算法的每一轮操作（如SubBytes、MixColumns、AddRoundKey）拆解为小模块，通过预计算的查找表（Lookup Table）替代计算过程，密钥被嵌入查找表中，与算法逻辑绑定，使得密钥在运行时永不显式出现。
那么问题来了，密钥都没了，那咋玩？这个时候就轮到DFA出场了

DFA（Differential Fault Analysis，差分故障分析）是一种密码学攻击技术，通过在密码算法执行过程中人为引入故障，然后分析正常输出与故障输出之间的差异来推导密钥信息。

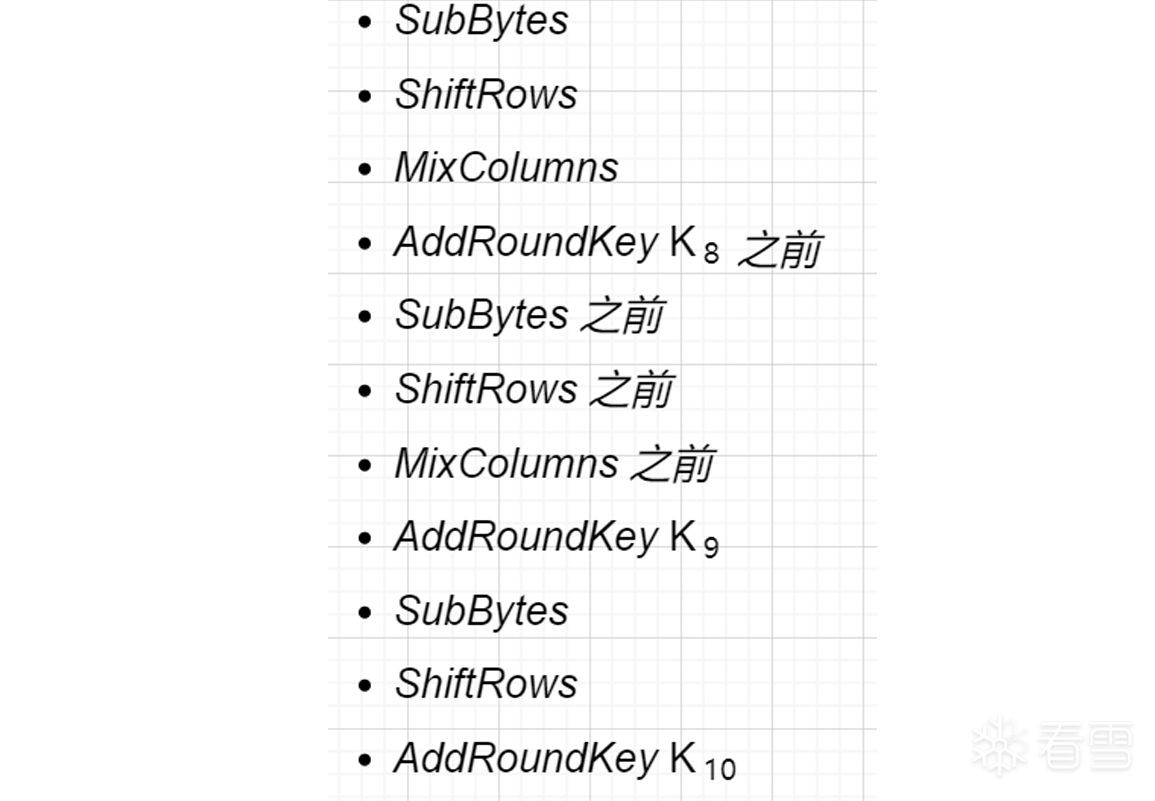

DFA在AES中一般会选择在第9轮进行故障注入，为什么选择第9轮？
DFA在AES中选择第9轮进行故障注入的原因主要基于攻击复杂度最优化的考虑：由于AES-128的第10轮（最后一轮）省略了MixColumns操作，只包含SubBytes、ShiftRows和AddRoundKey三个步骤，这使得从第9轮注入的故障到最终输出之间的传播路径变得相对简单和可预测；攻击者可以通过逆向单轮变换（第10轮）来分析故障传播模式，避免了复杂的MixColumns逆变换计算，同时故障在第9轮SubBytes操作中注入能够产生可控的差分模式，使得攻击者只需要相对较少的故障注入次数（通常50-100次）就能够恢复完整的第10轮密钥，然后通过密钥调度的逆运算推导出主密钥；而如果选择更早的轮次进行故障注入，故障需要经过多轮复杂的非线性变换传播到输出，大大增加了分析的复杂度和所需的故障样本数量，因此第9轮成为了攻击效率与技术可行性之间的最佳平衡点。

查找表（Lookup Table, LUT）是计算机科学中一种通过预存储计算结果替代实时计算的优化技术。在白盒AES中，它被用于将密钥和加密操作深度绑定，实现密钥隐藏。
查找表本质上是一个预定义的数组或映射结构，输入值作为索引（Index），直接输出预存的结果值（Value），其中这个数组不仅庞大，而且还进行混淆编码等一系列操作，使攻击者很难从查找表中分离出密钥(具体原理不这里就不深究，知道这个概念就行了，各位有兴趣的话可自行深入研究查阅资料)，由此，直接将密钥融合进里面，很有效的保护了密钥的安全性

如何识别是不是白盒呢？
一：基于查表技术的白盒化，在程序中会包含大量静态数组（通常数千到数万个元素）
二：符号和字符串信息，XXXWhiteBox / Whitebox_init / WBAES / Whitebox_Sm4

大家通过以上的知识点应该都能了解一点AES加密、白盒、DFA攻击这些概念了，再深入的暂时也不打算研究下去了，毕竟只是为了逆向白盒AES做准备的，如果想深入研究的话可以看看下面的参考帖子，接下来就开始进行实战吧
参考资料：
白盒AES算法详解(一)
【密码学】一文读懂白盒AES(Chow方案)(一)

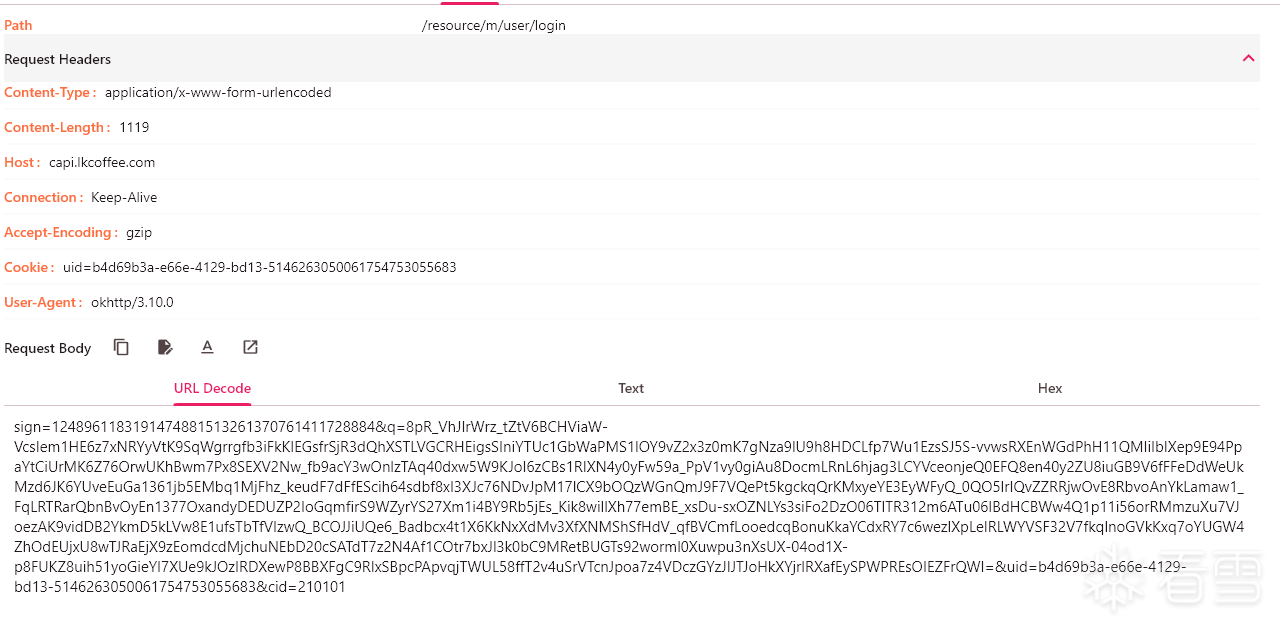

首先是抓包，我们追踪的是q的来源

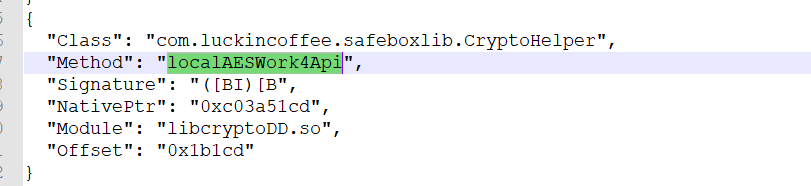

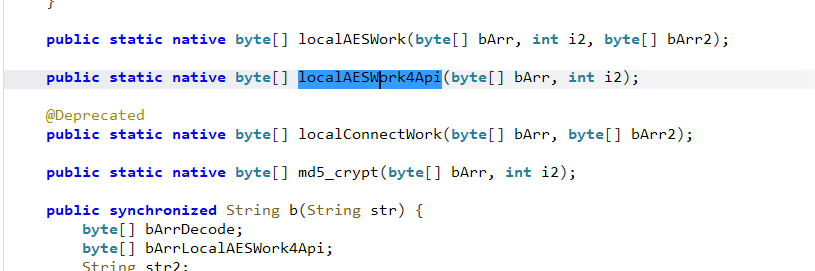

咋追踪的就懒得写了，最终定位是来到localAESWork4Api这里，参数如下图，先写个主动调用把参数固定住

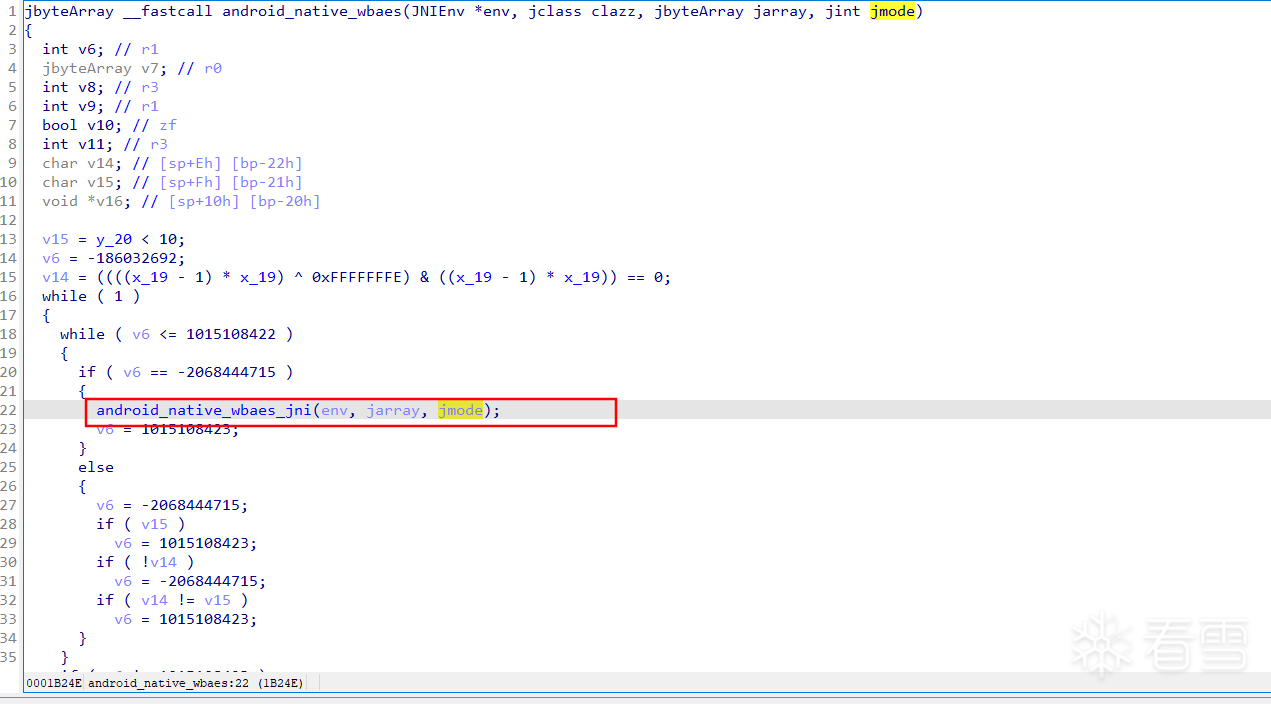

然后来源是libcryptoDD的0x1b1cd这个地址，进入之后很容易就能发现真正的核心功能只有这一行：android_native_wbaes_jni(env, jarray, jmode)，然后单单看名字就能知道这个是什么加密，wbaes是 "White-Box AES(白盒AES) " 的缩写

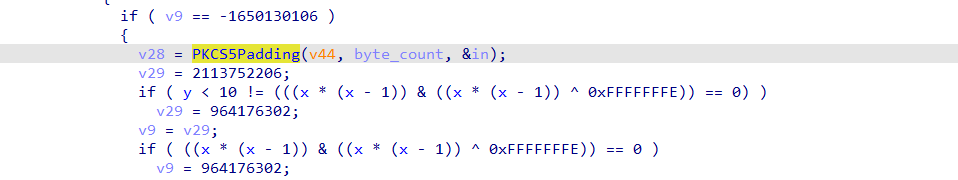

在里面找找，发现PKCS5Padding、wbaes_decrypt_ecb、qmemcpy、removePKCS5Padding、wbaes_encrypt_ecb等关键函数

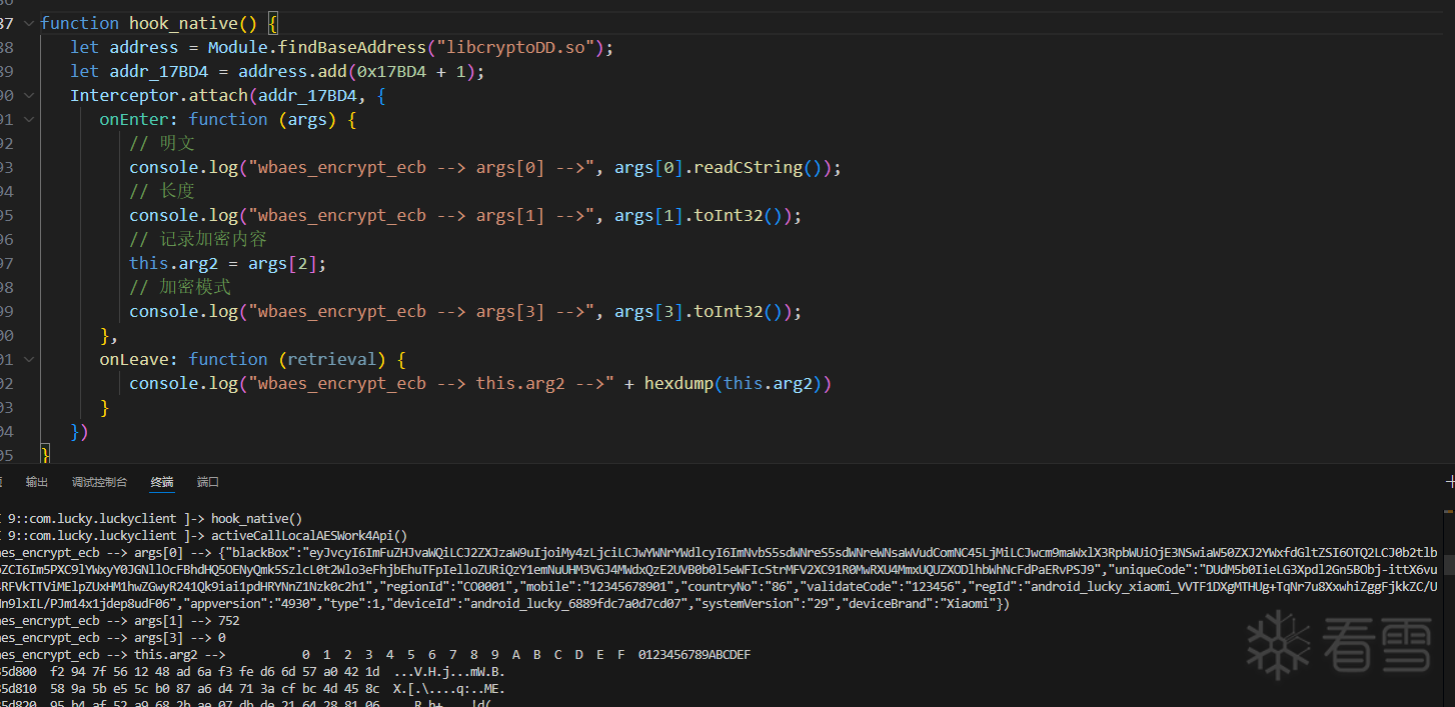

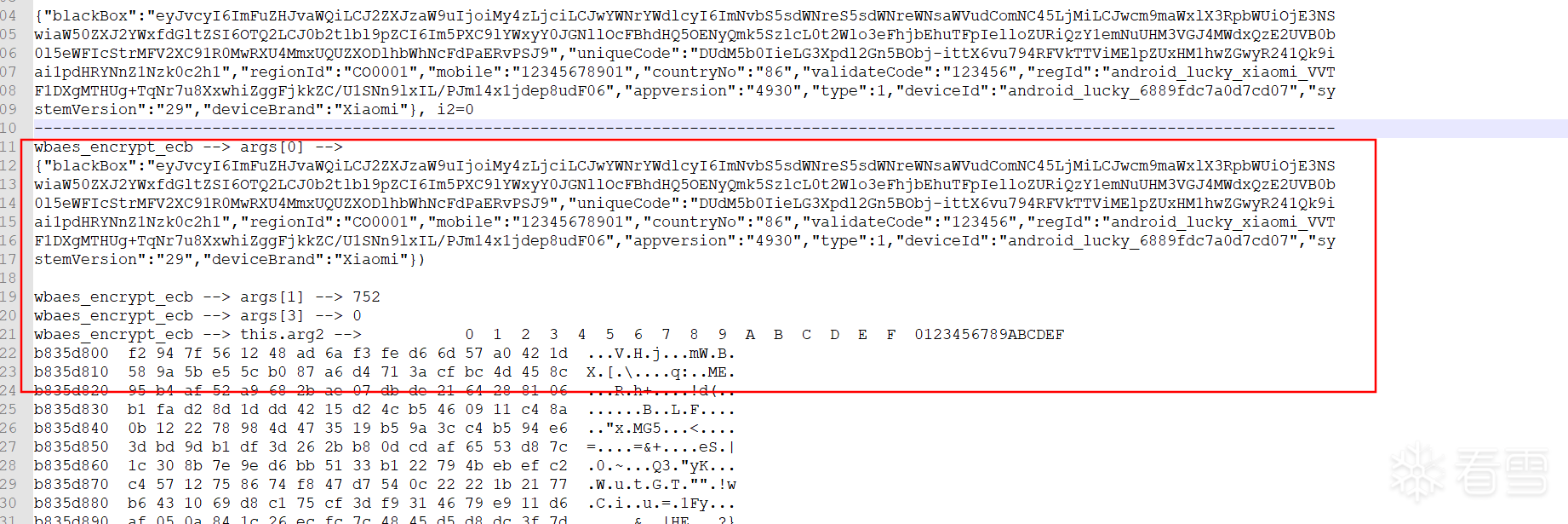

我们要加密，所以继续往wbaes_encrypt_ecb里面进行分析，不过在这之前先hook一下看看参数什么的有没有变化，对照之后发现是没有什么改变，那继续往下分析

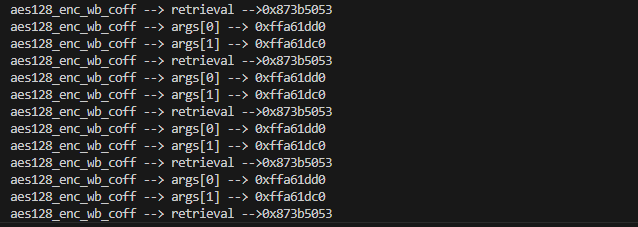

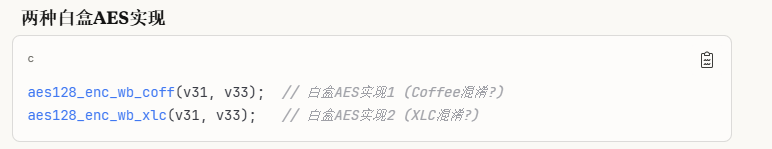

继续进入深入研究之后又发现关键函数aes128_enc_wb_coff、aes128_enc_wb_xlc，但是我们不清楚到底是走哪个实现，所以继续都hook看看，日志输出全部都是aes128_enc_wb_coff，这就证明走的是这里

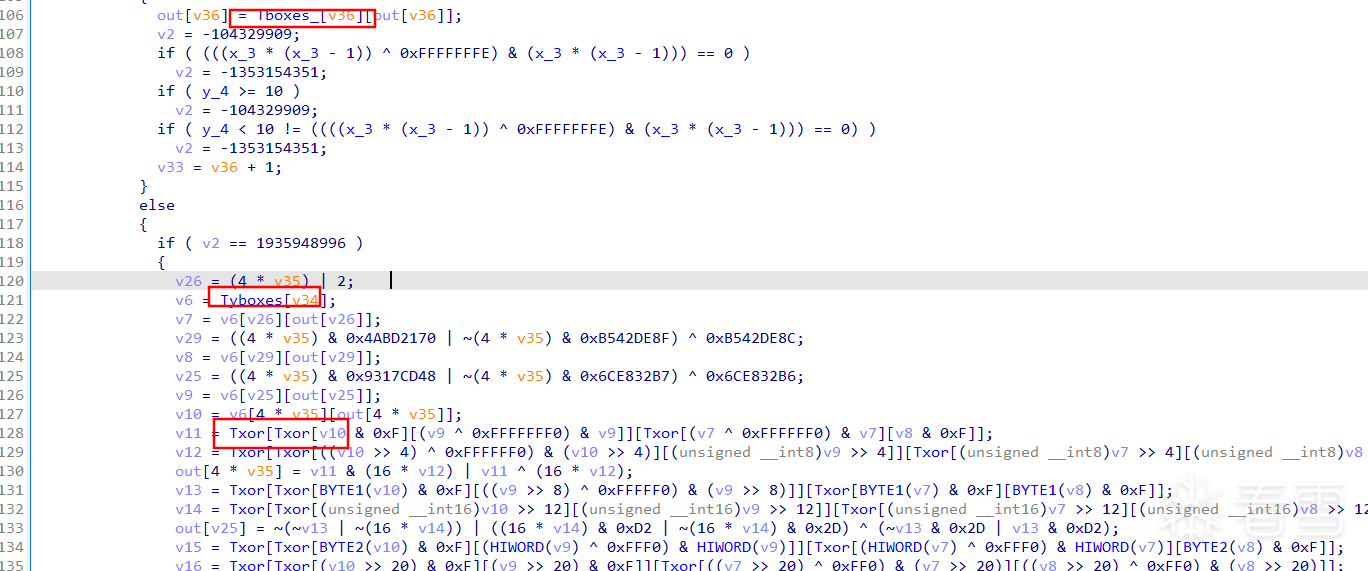

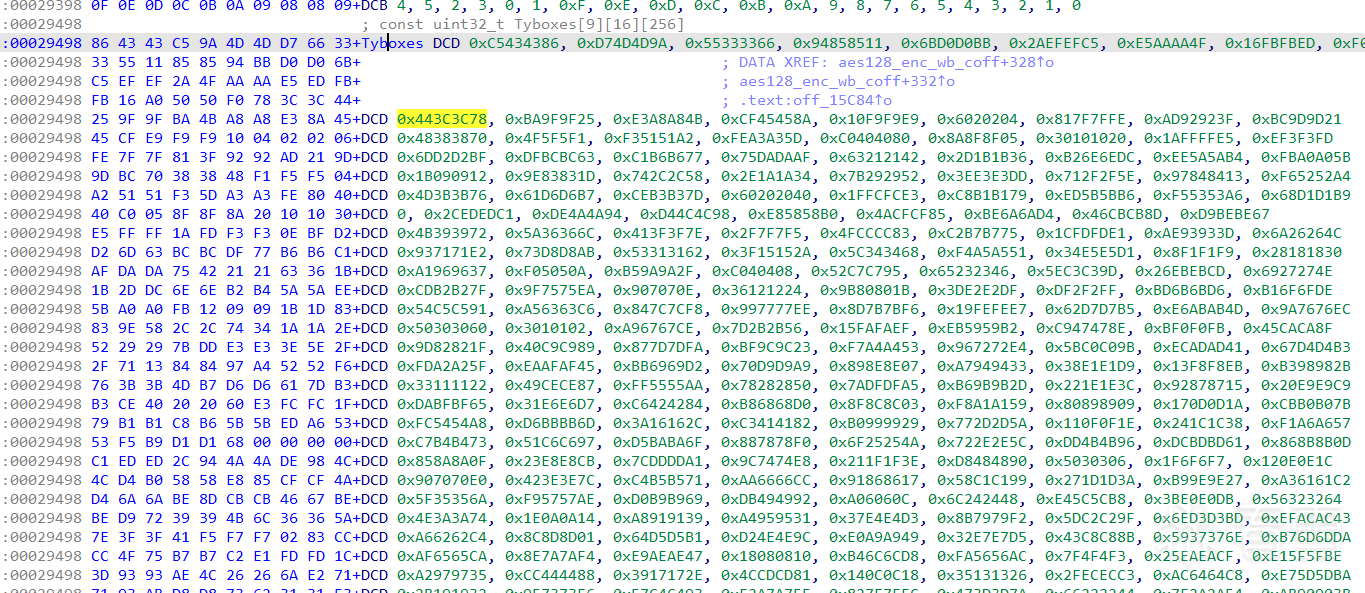

进去之后发现一堆查表函数，点击Tyboxes函数进去之后还能发现一个庞大的查找表，实际的密钥就是隐藏在里面，接下来我们想要获取到主密钥的话，那就得使用到DFA攻击了，我们将在第九轮加密进行故障注入，再复习一下为什么选择第九轮呢？
因为修改前八轮的话影响到的结果会很大，而第九轮的话刚好只能影响到第十轮，波及范围小，很容易推导出第十轮的密钥，而如果选择第十轮的话，直接影响输出，无法分析，所以我们最终选择在第九轮进行故障攻击。

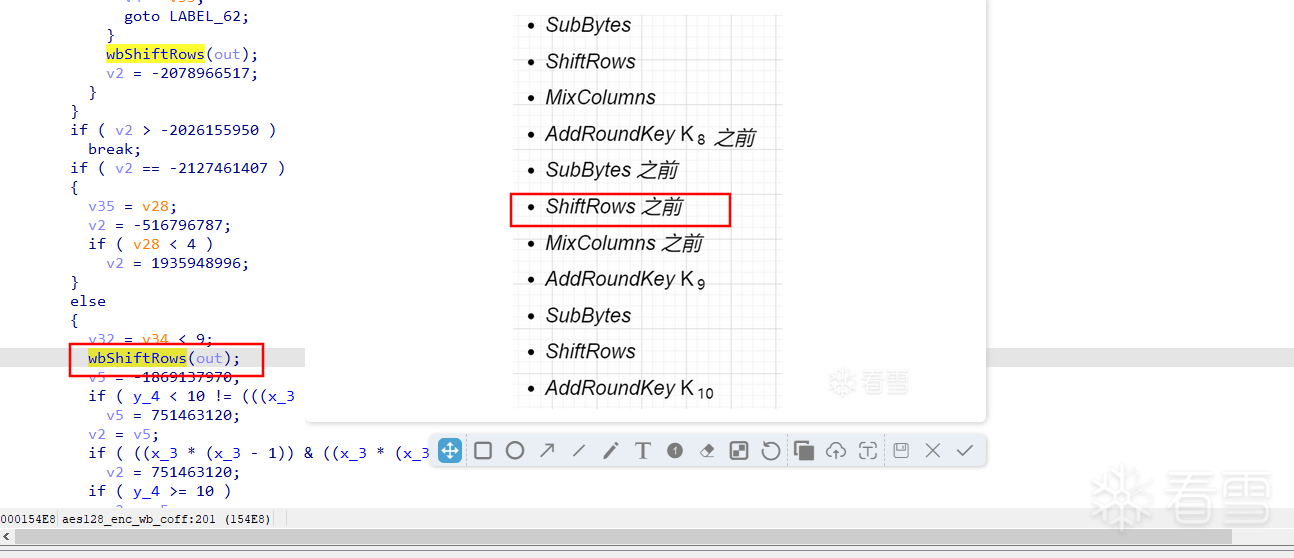

现在目标明确了，但是我们该在代码哪个位置注入呢？通过一番查找发现了wbShiftRows函数，我们就拿这个进行切入点进行注入吧

首先写一个手动调用 wbaes_encrypt_ecb 函数的函数，然后定义的参数是：30313233343536373839616263646566，转换成10进制就是0123456789abcdef，为什么要拿这个呢？
是因为32个十六进制字符 = 16字节，而AES是块密码，每次处理16字节（128位），输入的正好是16字节，所以输出也是完整的16字节，没有填充，没有截断，而如果换成完整的数据的话，那么输出的就不是刚好十轮，而是几百轮+了

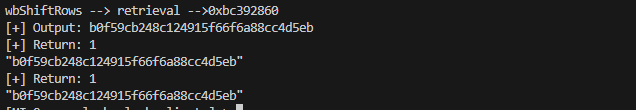

记住现在的正确结果：b0f59c0d48c145915fc8f6a842c4d5eb，然后编写代码，修改wbShiftRows第九轮的字节，错误的结果：b0f59cb248c124915f66f6a88cc4d5eb

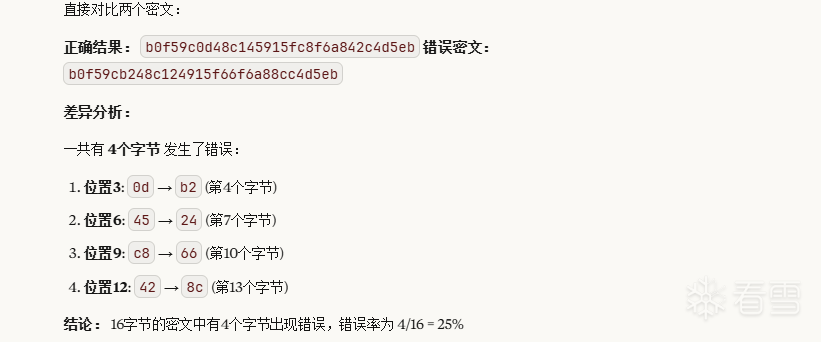

直接对比，错误了四个字节，接下来写个循环，持续生成500次错误的结果，然后进行计算

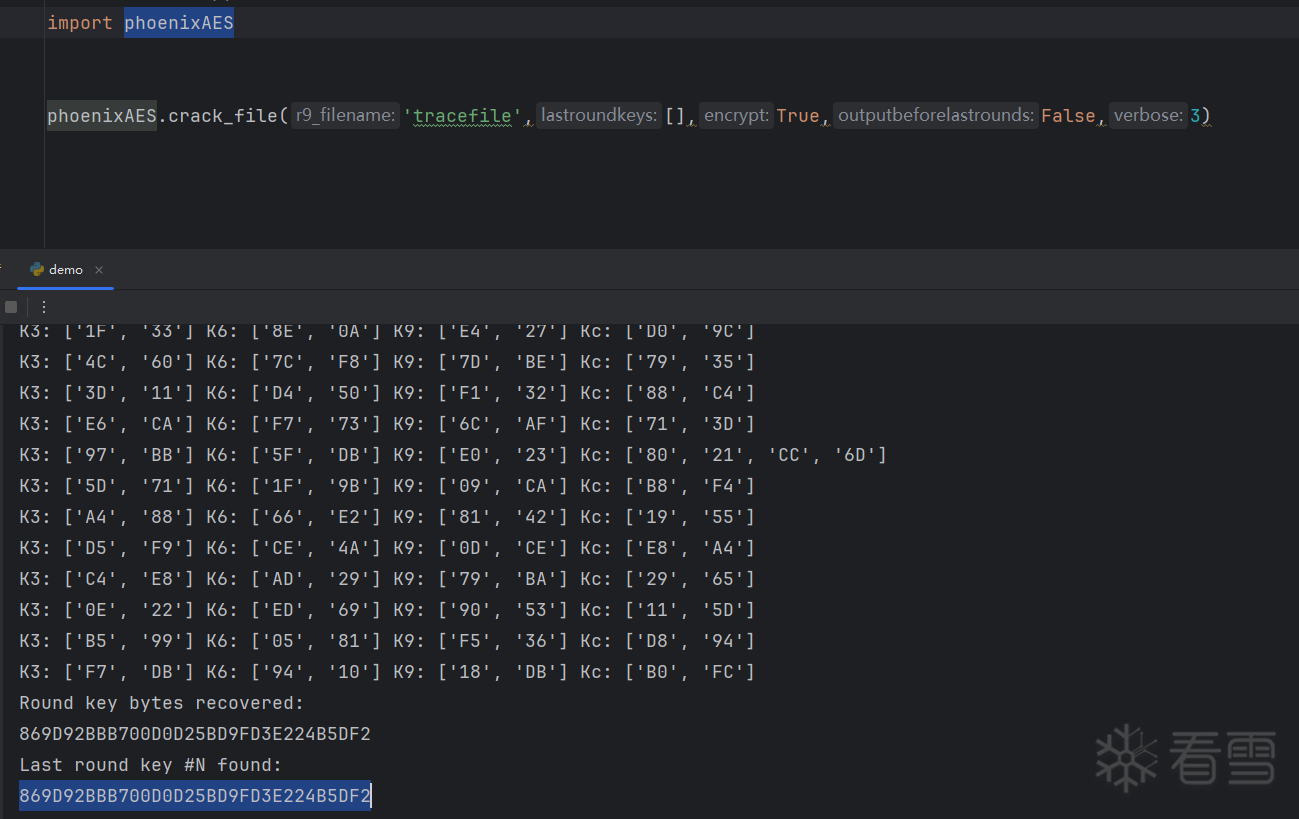

这里引入 phoenixAES 依赖进行计算，成功的把第十轮的密钥给计算出来了

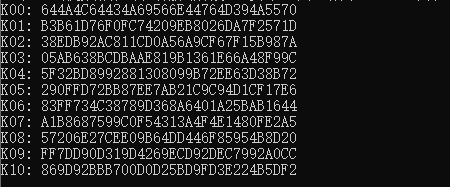

然后通过第十轮的密钥进行逆推，最终的密钥结果也得出来了

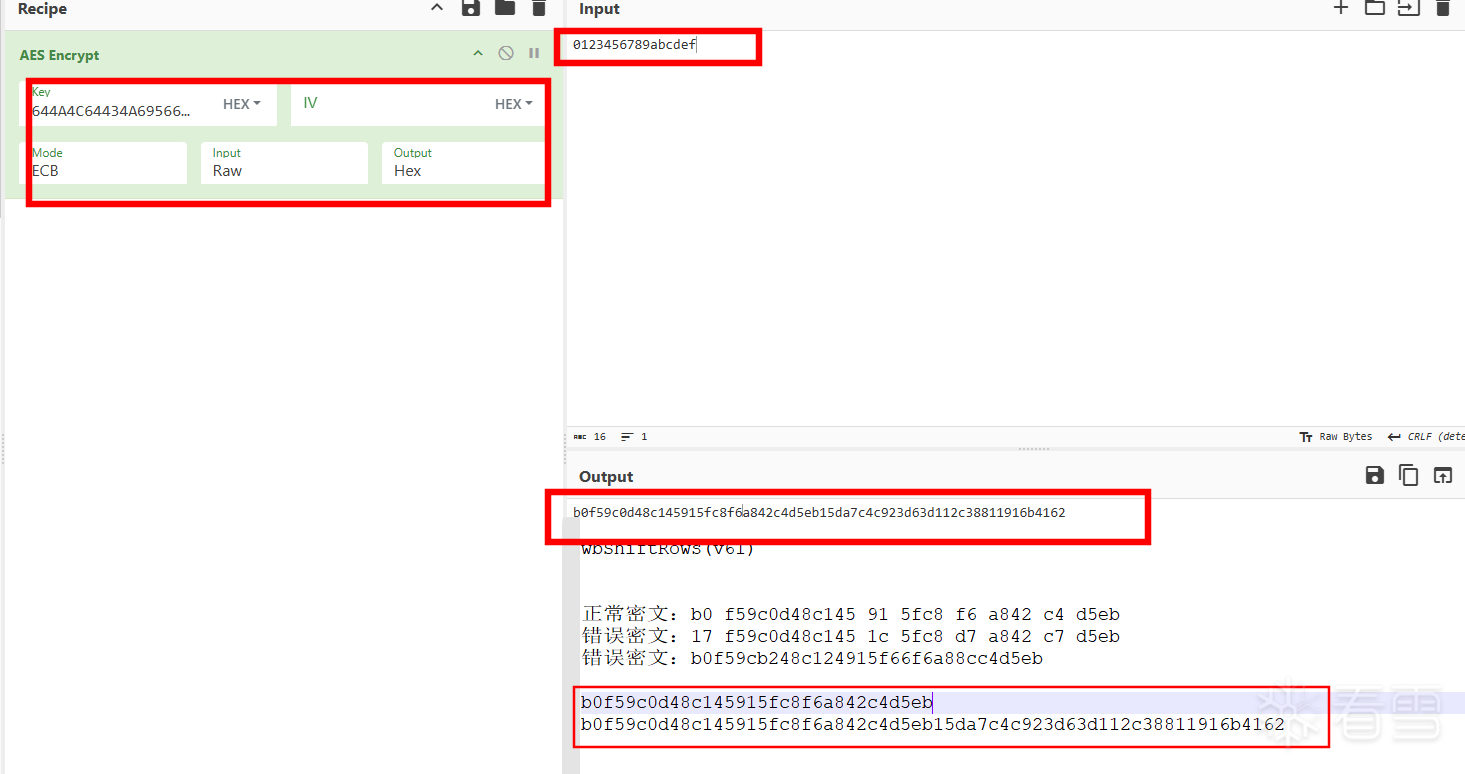

将其加密，然后对比看看，结果正确，主密钥出来了，至此，白盒AES搞定！

这个帖子原本是预计一两天内搞定的，但是没想到各种资料查找，加上中间拖了拖，写了三天，虽然付出的时间很长，但是对我自己的收获很大，之前很多概念都云里雾里的，但是现基本上都梳理清楚了，案例还有部分没有完善的地方暂时也不想再写下去了，就这样吧，反正核心部分都已经完成了，另外如果各位大佬看到哪里有错误的地方还请指正一下。(附代码)
PS：例子APP版本是21年旧版的，最新版本检测没过(没研究)，索性拿旧版的研究了，想跟着操作的话网上找找
