## 前言

最近学习了OLLVM，代码工程<a href="elink@716K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6*7P5h3I4U0x3K6j5&6i4K6u0r3b7Y4g2%4j5h3W2a6L8r3I4$3L8b7`.`.">链接</a>。我对原有代码添加了注释并做了代码分析。

## 目标

1. 将函数内所有的条件跳转指令转换成间接跳转指令。
2. 条件跳转指令和无条件跳转指令是相对的，条件跳转如：`if.then`、`if.else`。

## 混淆前后对比

以ll文件中的语句举例。

### 源码

```c++
double calculate(double a, double b, char op) {
    printf(calculate_print_format, a, b, op);
    switch (op) {
        case '+': return a + b;
        case '-': return a - b;
        case '*': return a * b;
        case '/':
            if (b != 0)
                return a / b;
            else
                // return 0.0 / 0.0; // NaN
                return -1; // NaN
        default:
            // return 0.0 / 0.0; // NaN
            return -1; // NaN
    }
}
```

### 对比

**混淆前：**

```ll
sw.bb4:                                           ; preds = %entry
  %10 = load double, ptr %b.addr, align 8
  %cmp = fcmp une double %10, 0.000000e+00
  br i1 %cmp, label %if.then, label %if.else
```

**混淆后：**

```ll
sw.bb4:                                           ; preds = %entry
  %10 = load double, ptr %b.addr, align 8
  %cmp = fcmp une double %10, 0.000000e+00
  %11 = select i1 %cmp, i64 1, i64 0
  %12 = getelementptr [2 x ptr], ptr @_Z9calculateddc_IndirectBrTargets, i64 0, i64 %11
  %EncDestAddr = load ptr, ptr %12, align 8
  %13 = getelementptr i8, ptr %EncDestAddr, i64 3224706807
  indirectbr ptr %13, [label %if.then, label %if.else]
```

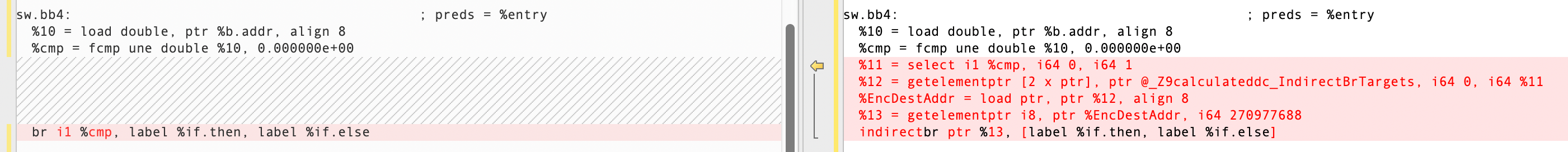

**sw\.bb4模块代码对比图：**

![图片描述](upload/attach/202506/552616_B5T995SZ4KXRVED.webp)

`@_Z9calculateddc_IndirectBrTargets`是目标块地址加密数组：

```ll
@_Z9calculateddc_IndirectBrTargets = private global [2 x ptr] [ptr getelementptr (i8, ptr blockaddress(@_Z9calculateddc, %if.else), i64 -3224706807), ptr getelementptr (i8, ptr blockaddress(@_Z9calculateddc, %if.then), i64 -3224706807)]
```

### 解释混淆后的IR代码

1. 首先定义了一个全局数组`@_Z9calculateddc_IndirectBrTargets`，它包含两个指针：

- 第一个指针指向`if.else`块地址减去一个大数(3224706807)
   - 第二个指针指向`if.then`块地址减去同一个大数

2. 在`sw.bb4`基本块中：

- 加载一个double类型的值`%10`（它是源码中calculate函数的入参b的值）。
   - 比较`%10`是否不等于0.0（`fcmp une`）。
   - 根据比较结果**选择索引**：如果b≠0则返回1，否则返回0。
   - **使用索引**从全局数组中获取对应下标的地址指针。
   - 加载这个指针值到`%EncDestAddr`，它是**加密后的地址**。
   - 然后将这个地址加上之前减去的同一个大数`3224706807`，**结果是解密后的目标基本块的地址**。
   - 最后使用`indirectbr`指令跳转到计算出的地址，例如：`indirectbr ptr %13, [label %if.then, label %if.else]`，语句解释：
     - ptr %13：这是间接跳转的目标地址，存储在寄存器 %13 中。这个寄存器包含了一个代码块的地址。
     - `[label %if.then, label %if.else]`：这是可能的目标块列表。这个列表告诉优化器哪些块可能是跳转目标（帮助优化），但运行时实际跳转目标由 %6 的值决定，不限于这两个。

3. 这个代码是在实现某种控制流混淆（control flow obfuscation）技术：

- 通过将真实的目标地址存储为"基地址+大偏移"的形式来隐藏。
   - 在运行时动态计算实际跳转目标。
   - 这是一种反逆向工程的保护手段。

4. 本质上，这段代码等价于：

```ll
   if (b != 0.0)
       goto if_then;
   else
       goto if_else;
   ```

但使用了复杂的间接跳转来实现相同功能。

这种技术使得静态分析难以确定控制流的目标，增加了逆向工程的难度。

## IndirectBranch代码解析

### 1. 获取函数中所有以条件跳转结尾的基本块（if/else块）所跳转到的目标基本块

逻辑在`NumberBasicBlock`内。目标基本块下文简写为*目标块*。

### 2. 目标基本块加密

#### L0级别目标基本块加密

逻辑在getIndirectTargets0函数内。根据目标块的地址加上一个随机的偏移，计算出一个新的地址，这个地址是目标块加密后的地址，多个目标块加密后的地址组成一个加密地址数组，例如：

这就是上文*混淆后*的加密地址数组。所谓的加密是指目标块地址加了`-3224706807`后，就是加密了。

#### L1级别目标基本块加密

TODO 待分析

#### L2级别目标基本块加密

TODO 待分析

### 3. 遍历函数中的所有基本块，替换其中的条件分支为间接跳转

#### 概览

遍历函数中的所有基本块找到其中的条件分支，判断条件分支的所有后继模块是否被第1步收集到，被收集到的情况下将其替换为间接跳转，转换前后对比：

![LLVM条件跳转分支混淆对比图](./images/LLVM条件跳转分支混淆对比图.jpg)

#### 3.1 从地址加密数组内读取目标块加密后的地址

**相关代码：**

```c++
/*
 BBNumbering[Successor]返回的是后继基本块在 地址加密数组(DestBBs) 内的索引，
 下面会根据索引从数组内读取加密后的地址
 */
Value *const TIdx = ConstantInt::get(intType, BBNumbering[Successor0]);
Value *const FIdx = ConstantInt::get(intType, BBNumbering[Successor1]);

// 创建IR构建器
IRBuilder<> IRB(BI);

// 获取条件值和两个目标基本块的索引
Value *const Cond = BI->getCondition();
/*
 创建一个 select 指令（条件选择操作）。
 举例：%11 = select i1 %cmp, i64 0, i64 1
 */
Value *const Idx = IRB.CreateSelect(Cond, TIdx, FIdx);

/*
 计算 加密后的目标地址 的指针，即指针的指针（二级指针），
 相当于 C 语言中的：ptr* elem_addr = &global_array[index]
 */
Value *const GEP = IRB.CreateGEP(
    DestBBs->getValueType(), DestBBs,
    {Zero, Idx});

/*
 创建load语句，举例：%EncDestAddr = load ptr, ptr %12, align 8
 从上一步返回的二级指针，获取加密后的目标地址
 */
Value *const EncDestAddr = IRB.CreateLoad(
    GEP->getType(),
    GEP,
    "EncDestAddr");
```

#### 3.2 解密地址

##### L1级别目标基本块解密

**相关代码：**

```c++
// 计算解密密钥
Value *DecKey = DecodeConstantKey;

......

// 加上某个值解密目标地址。举例：%13 = getelementptr i8, ptr %EncDestAddr, i64 1992839860
Value *DestAddr = IRB.CreateGEP(
    Type::getInt8Ty(Ctx),
    EncDestAddr, DecKey);
```

#### 3.3 间接跳转指令替换原分支指令

**相关代码：**

```c++
// 创建间接跳转指令并替换原分支
IndirectBrInst *IBI = IndirectBrInst::Create(DestAddr, 2);
// 间接跳转指令添加第一个后继
IBI->addDestination(BI->getSuccessor(0));
// 间接跳转指令添加第二个后继
IBI->addDestination(BI->getSuccessor(1));
// 替换指令
ReplaceInstWithInst(BI, IBI);
```

回复或点赞可查看完整内容
