# 前言
Unreal Engine（简称 UE）是由 Epic Games 开发的一款大型 实时3D游戏引擎。它主要用于开发 游戏、电影、虚拟现实（VR）、建筑可视化、仿真系统 等。
代表性游戏有:
- PUBG: Battlegrounds（绝地求生）
- Delta Force: Hawk Ops（三角洲行动）
使用的引擎版本都是UE4

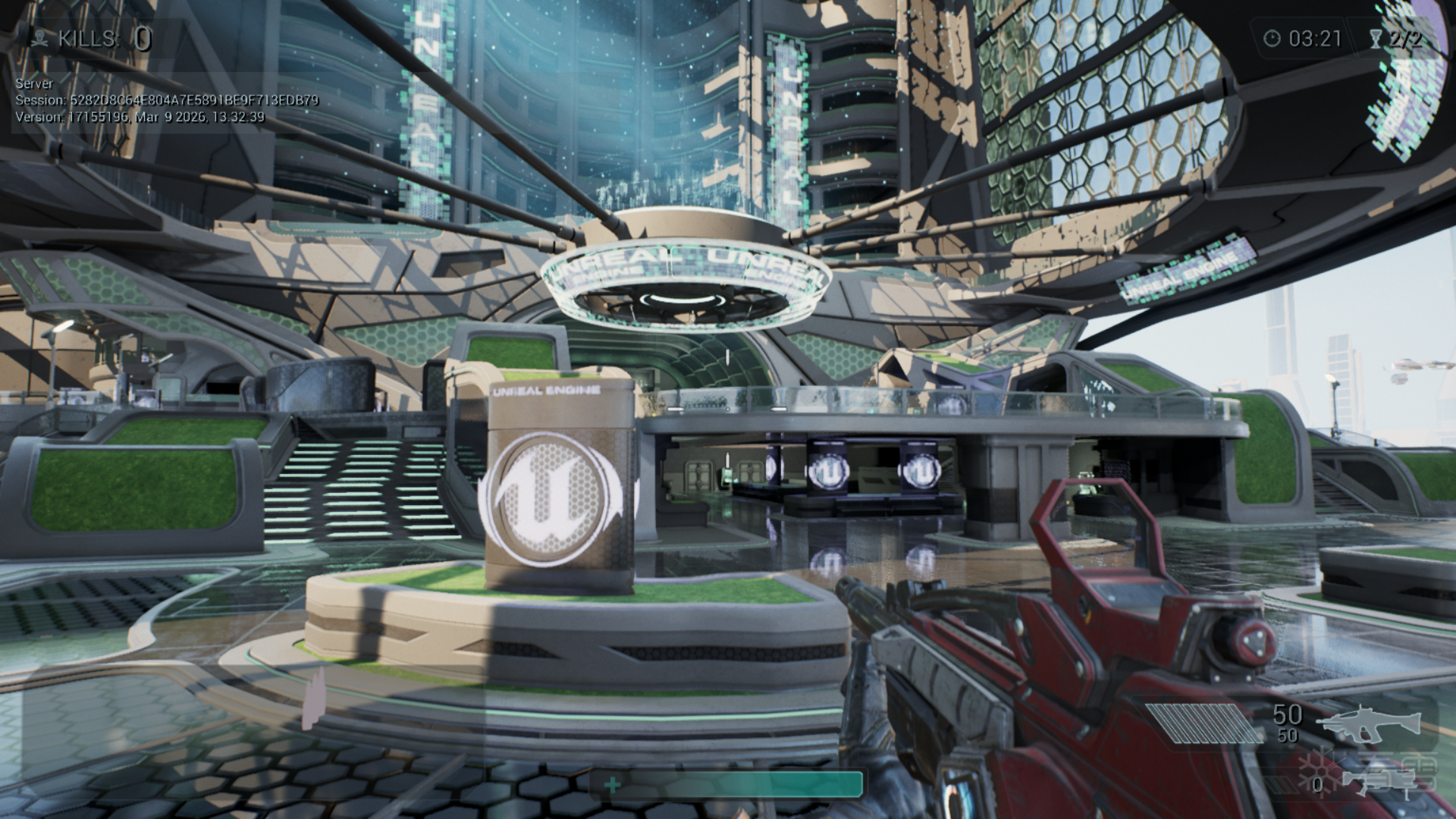

但UE4框架十分庞大（代码大概1500万行），如选择浏览完整个项目不现实，所以笔者选择通过 ShooterGame （一款官方经典示例demo）来入门学习UE4
 ![图片描述](upload/attach/202603/1060579_NNXW8AH94AVFNV9.webp)
 ![图片描述](upload/attach/202603/1060579_F6BGY8Z2R7EKRF2.webp)

# 1. 确定结构核心
UE4 通常结构如下：
```
UnrealEngine/
 ├─ Engine
 ├─ Samples
 ├─ Templates
 ├─ FeaturePacks
 ├─ Setup.bat
 ├─ GenerateProjectFiles.bat
 └─ UE4.sln
```
其中 UE4 所有引擎代码都在 Engine 目录下，真正的源码主要在 Engine/Source
而在 Source 中，Runtime 又是最核心的部分
```
Runtime/
 ├─ Core
 ├─ CoreUObject
 ├─ Engine
 ├─ RenderCore
 ├─ RHI
 ├─ InputCore
 ├─ Slate
 ├─ SlateCore
 ├─ Networking
 └─ PhysicsCore
```
本文将会重点围绕此处展开

# 逻辑核心类
在 UE4 中几乎所有游戏逻辑都围绕几个核心类：
```
UGameInstance
    ↓
UWorld
    ↓
AActor
    ↓
APawn
    ↓
ACharacter
```

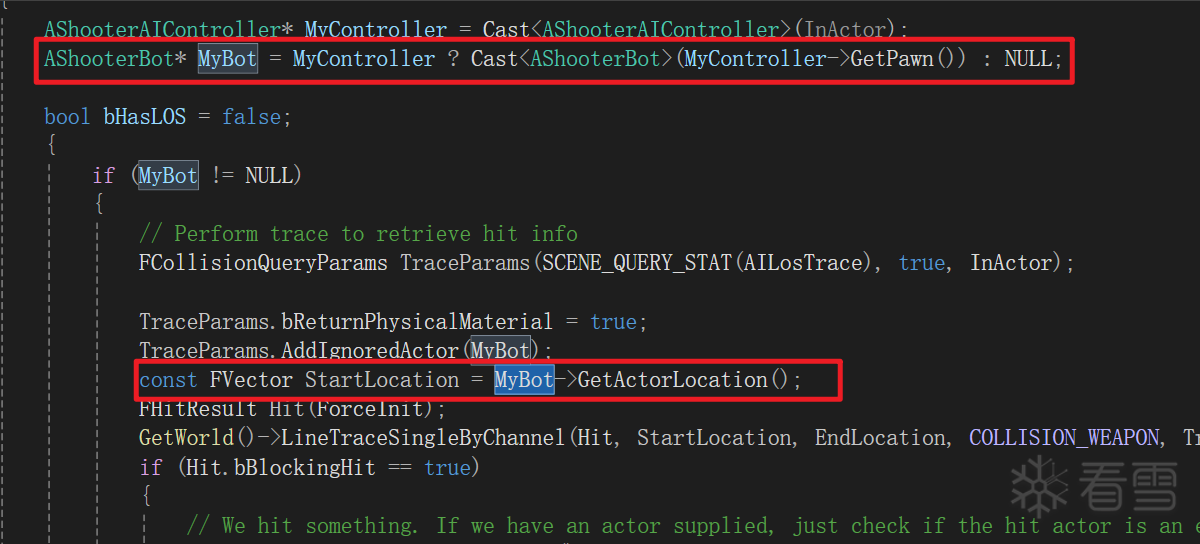

**例如：** 要获取人物坐标：看看ShooterGame是怎么做的：
 ![图片描述](upload/attach/202603/1060579_BJGH3N35B6VSMCQ.webp)
这里为要获取AI的位置，由AShooterBot调用了GetActorLocation()，而GetActorLocation()的结果结构为在FVector中：一进来就可以看到x、y、z坐标，结构十分清晰
 ![图片描述](upload/attach/202603/1060579_6YXXEC6EF8XRTZF.webp)

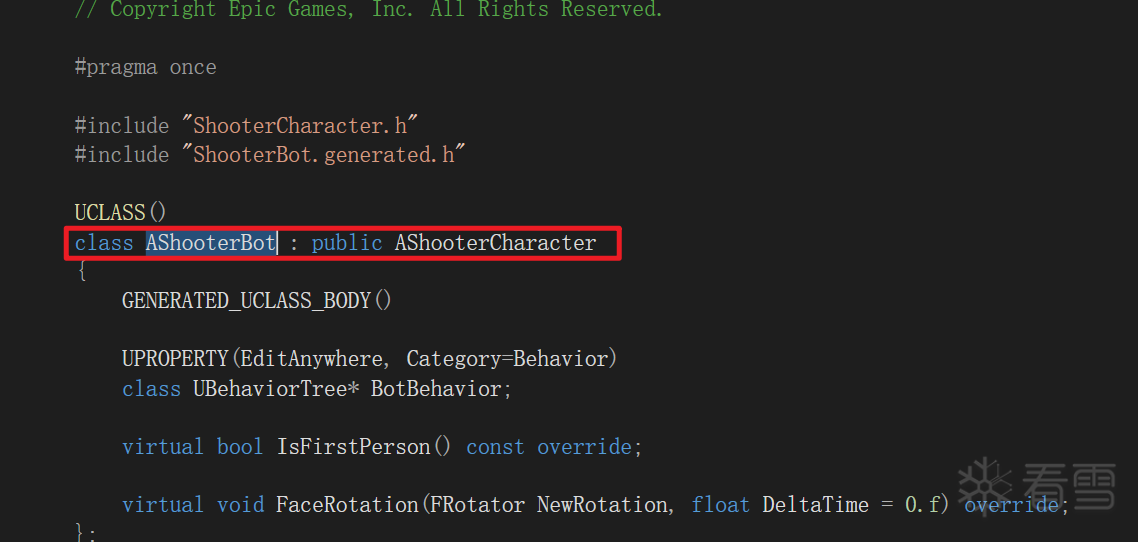

继续跟着AShooterBot，发现其继承了AShooterCharacter，继续跟踪
 ![图片描述](upload/attach/202603/1060579_VHQU9UBXR2BHPQ4.webp)

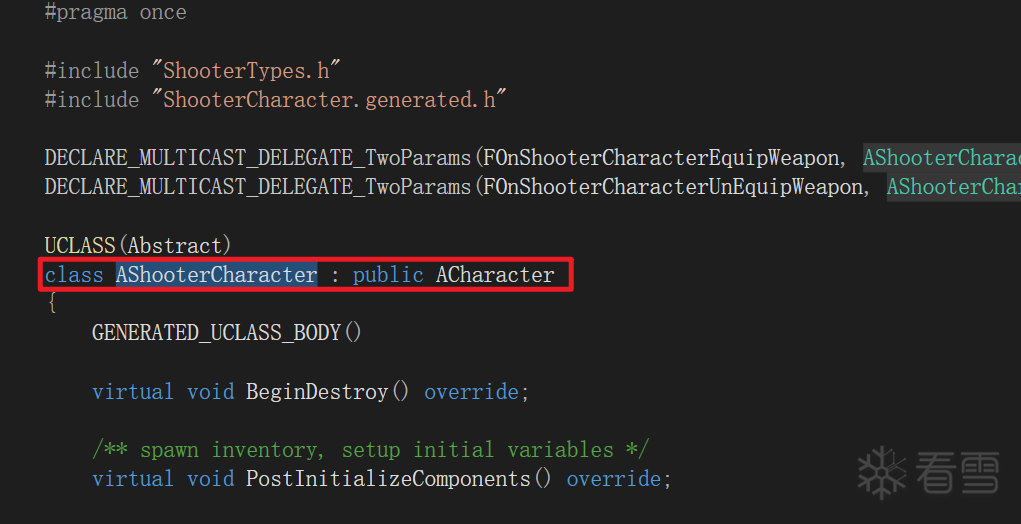

继续继承ACharacter，继续跟踪
 ![图片描述](upload/attach/202603/1060579_66HJMEXT3H7E8GR.webp)

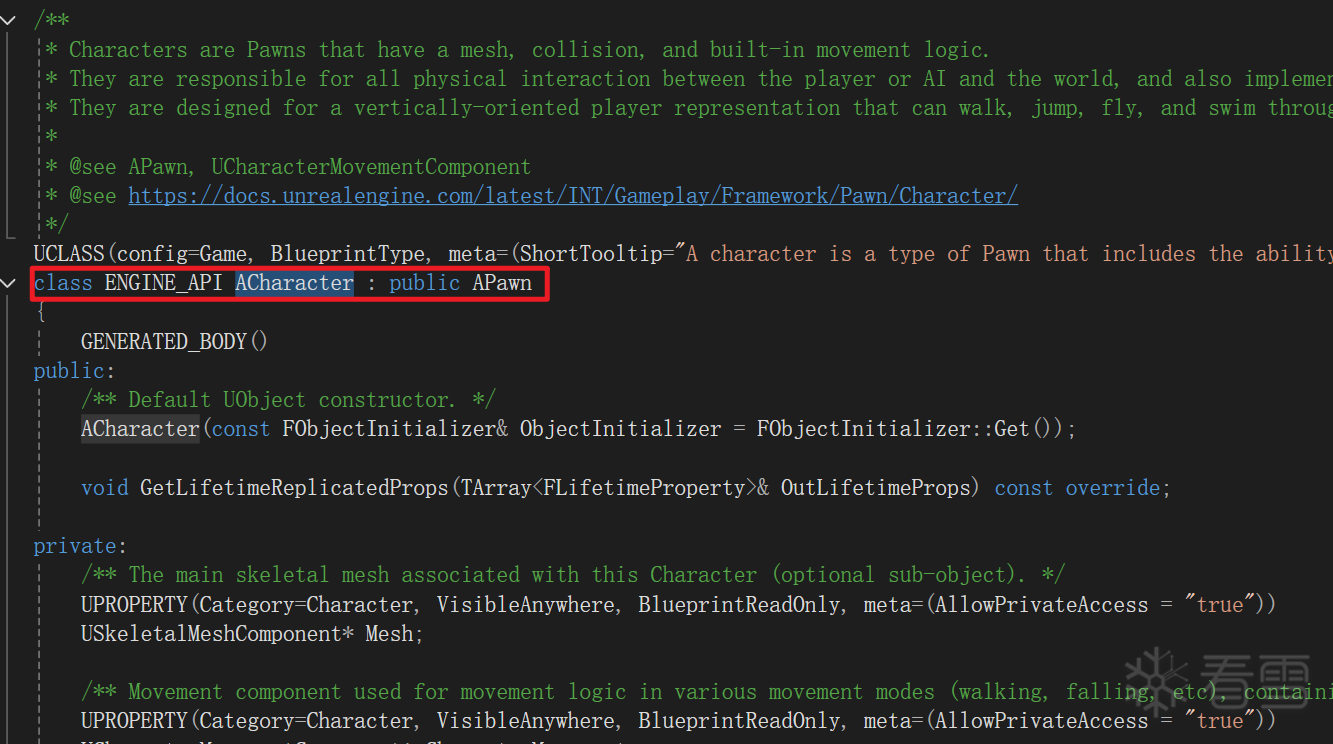

ACharacter继承了APawn
 ![图片描述](upload/attach/202603/1060579_AR9UH86AK5RHXK6.webp)

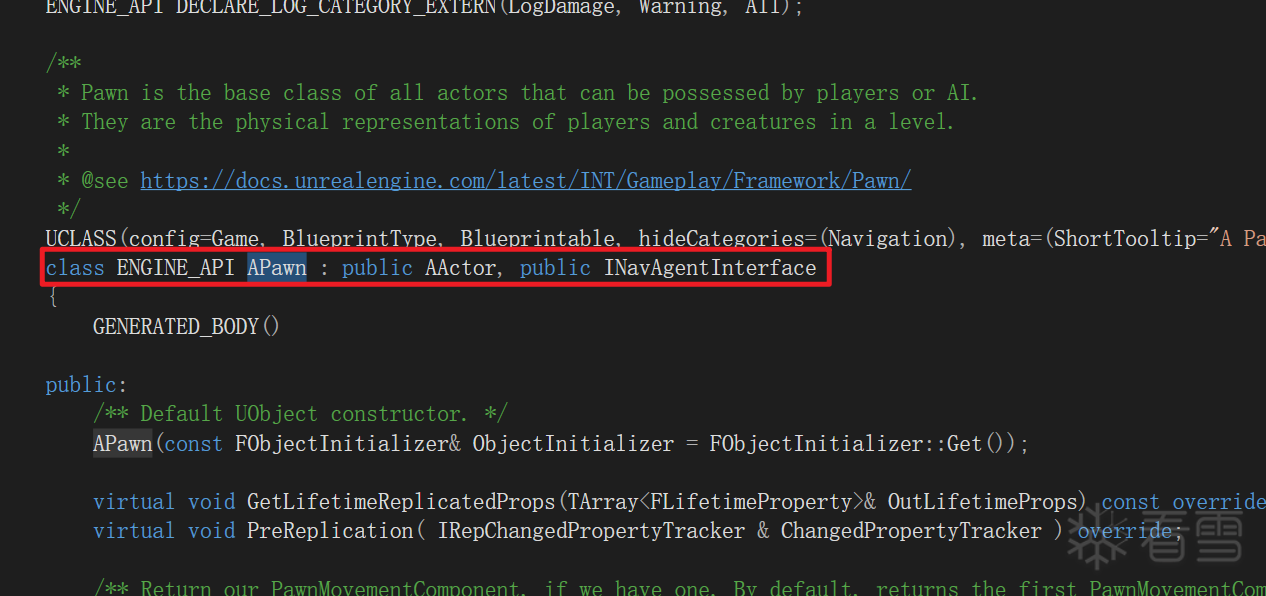

APawn又继承了AActor和INavAgentInterface
 ![图片描述](upload/attach/202603/1060579_74FWS44JCV7PYT8.webp)

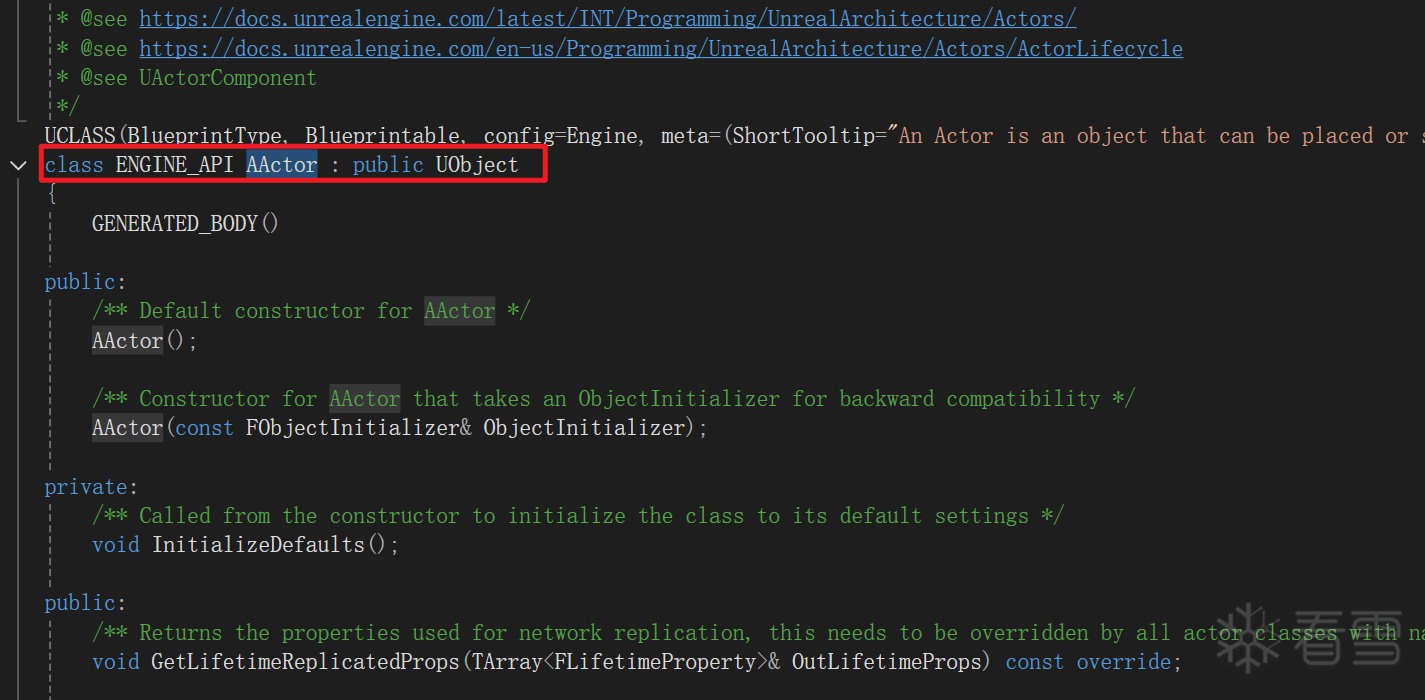

AActor继承了UObject
 ![图片描述](upload/attach/202603/1060579_9Y665A5KJ9VKSVM.webp)

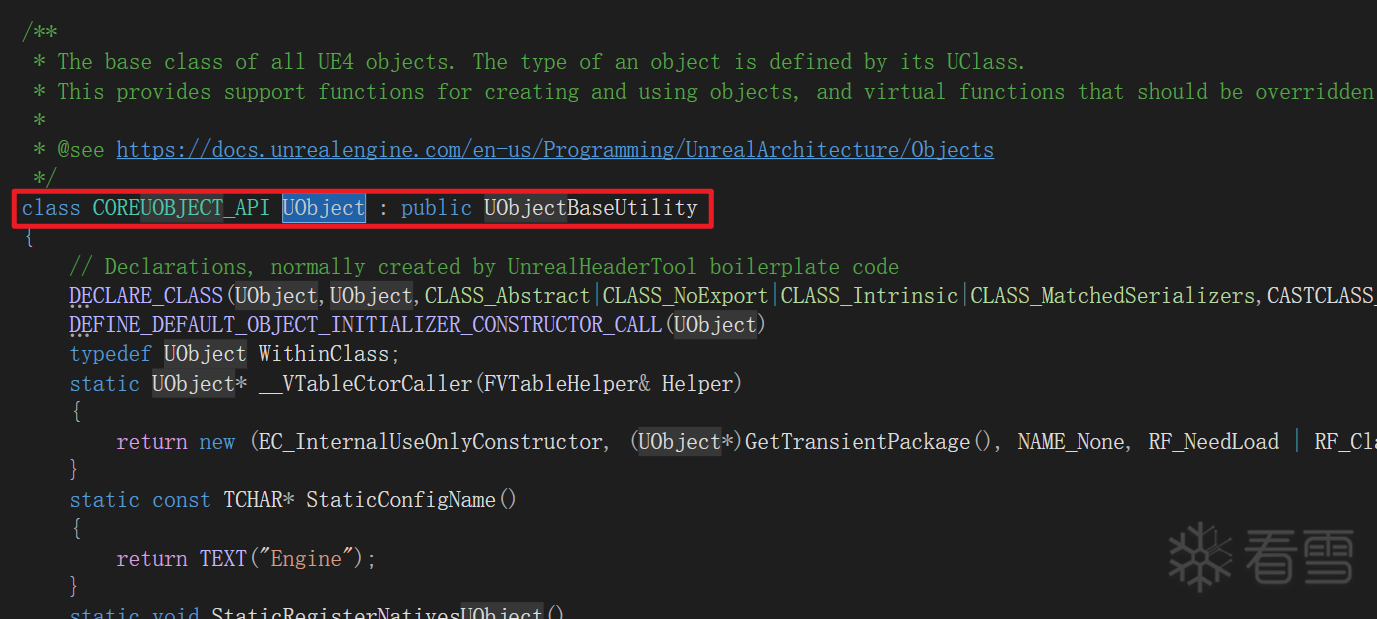

UObject继承了UObjectBaseUtility
 ![图片描述](upload/attach/202603/1060579_HCUERT257F4VQ62.webp)

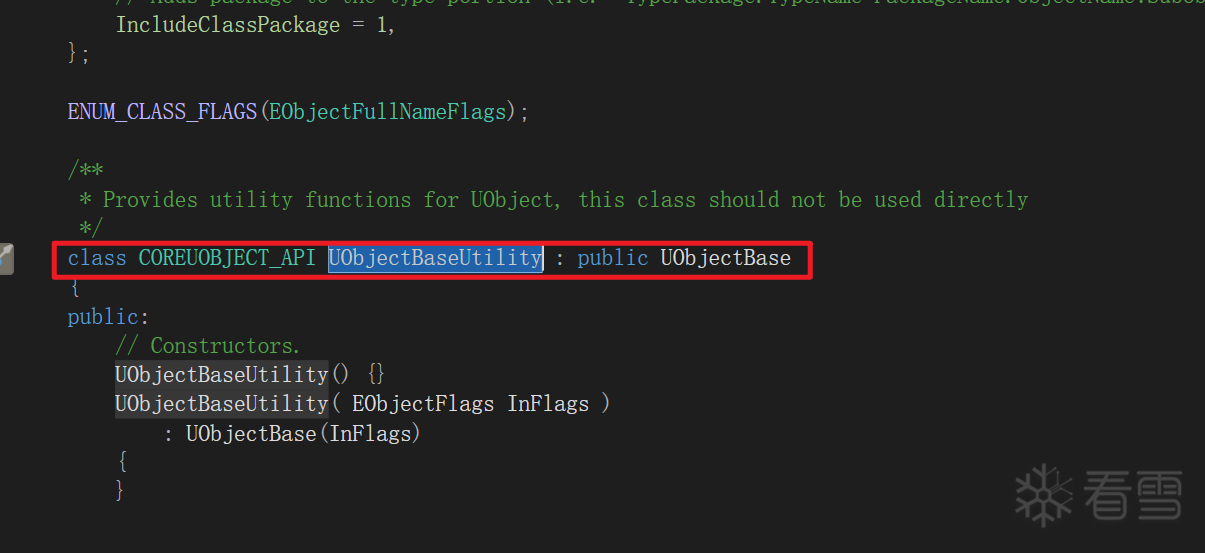

UObjectBaseUtility继承了UObjectBase
 ![图片描述](upload/attach/202603/1060579_QBHWR6QT2PDJ97W.webp)

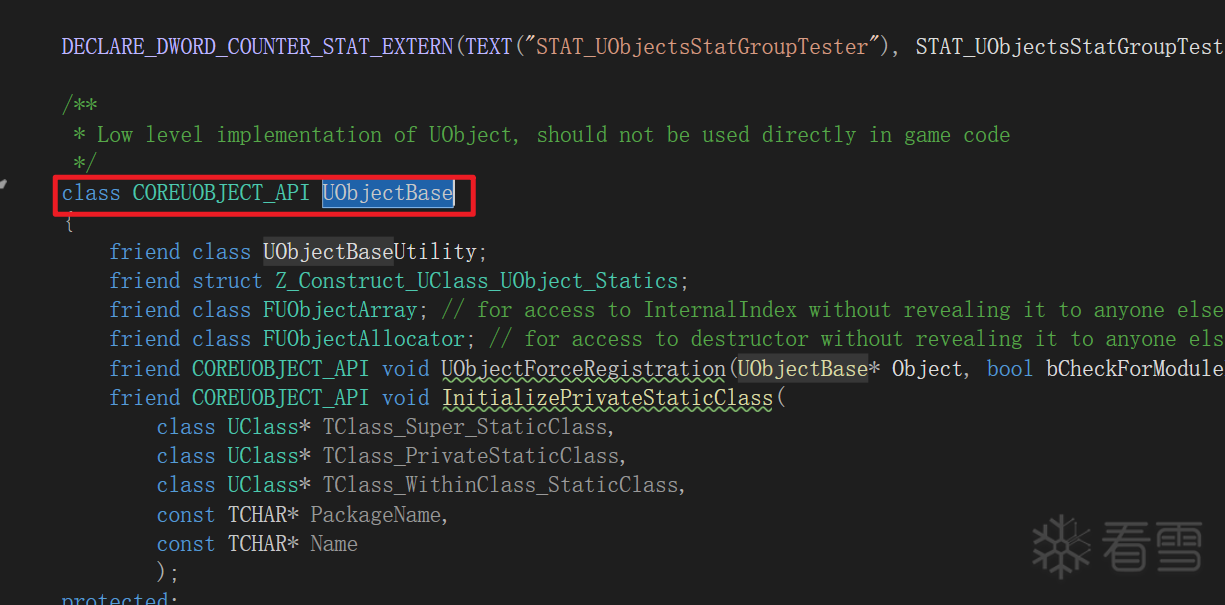

而UObjectBase为UE对象系统最底层的基类之一
 ![图片描述](upload/attach/202603/1060579_4QSS7FH6CC79FR7.webp)

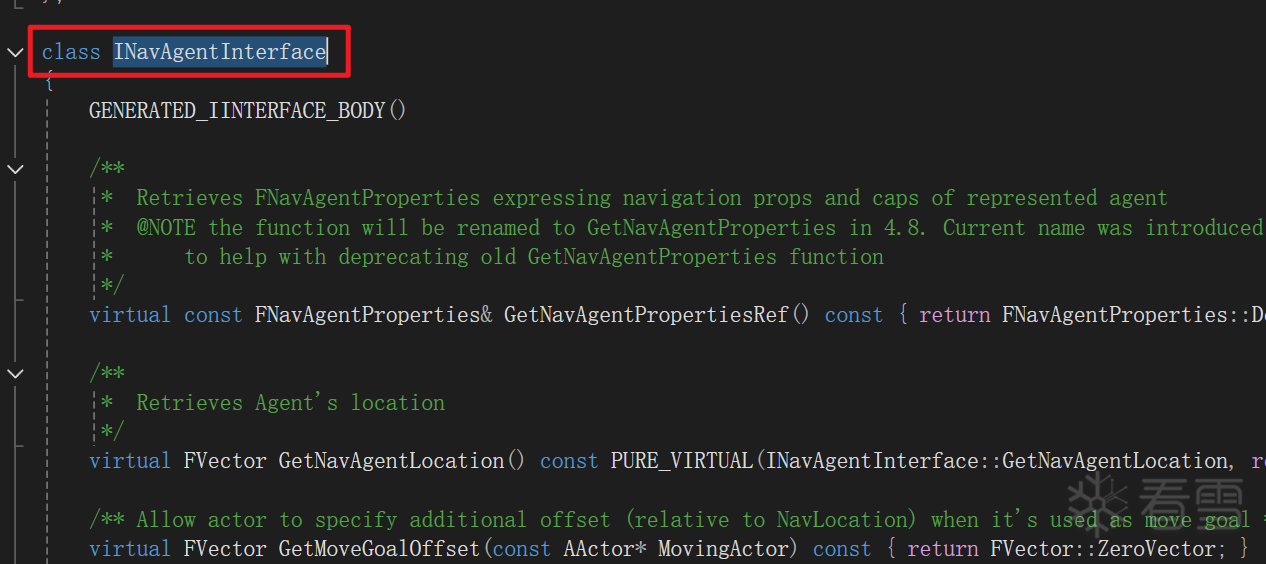

另外INavAgentInterface也为导航系统接口（给AI寻路用）
 ![图片描述](upload/attach/202603/1060579_JTXSMVZKNTU3R3T.webp)

大致层级关系为：
```
UObjectBase（最底层对象）
    ↓
UObjectBaseUtility
    ↓
UObject
    ↓
AActor
    ↓
APawn
    ↓
ACharacter
    ↓
AShooterCharacter
    ↓
AShooterBot
```
# 解析
## 1 UObjectBase（最底层对象）
UObjectBase 是 UE 对象系统的最底层类。它只做最基础的事情：
- 对象ID
- 对象类型
- 对象标志
- 对象注册
## 2 UObjectBaseUtility
作用为：提供对象操作工具函数
例如：判断对象是不是某个类
## 3 UObject（UE对象系统核心）
这是UE反射系统的核心类
提供：反射系统、GC垃圾回收、自动管理对象、序列化、存档加载、对象查找、对象创建等底层核心功能
## 4 AActor（世界中的对象）

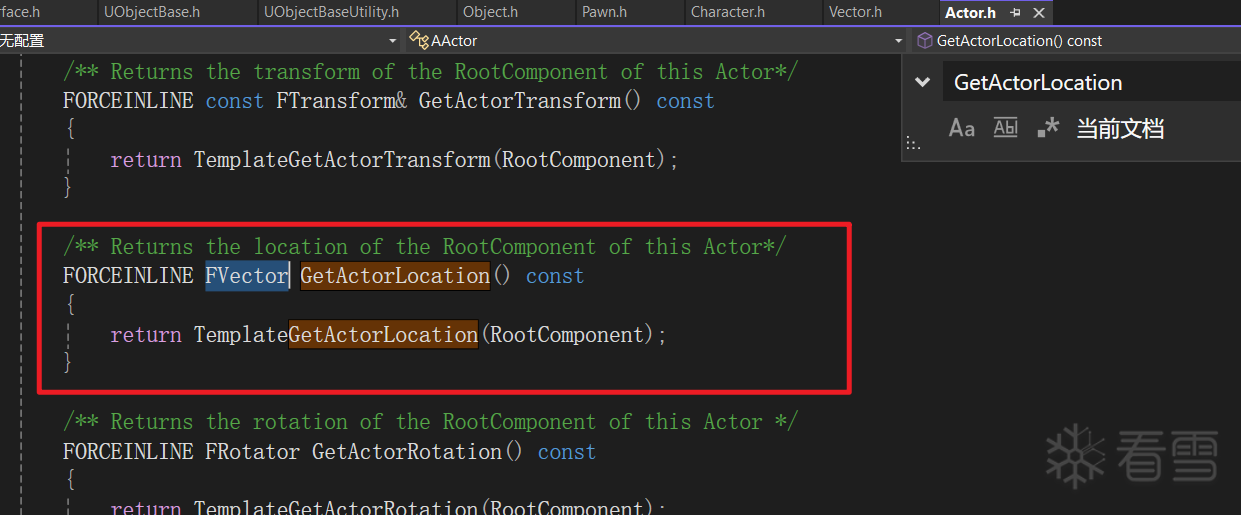

Actor 是世界中的实体。
例如：、类型、角色、物体、子弹、灯光、位置坐标等等
 ![图片描述](upload/attach/202603/1060579_9ZYP7VMUE468W35.webp)
## 5 APawn（可被控制的Actor）
Pawn = 可被控制的Actor
例如：玩家角色、AI角色、载具、飞机等等
 ![图片描述](upload/attach/202603/1060579_VR95HWAP7W72YSF.webp)

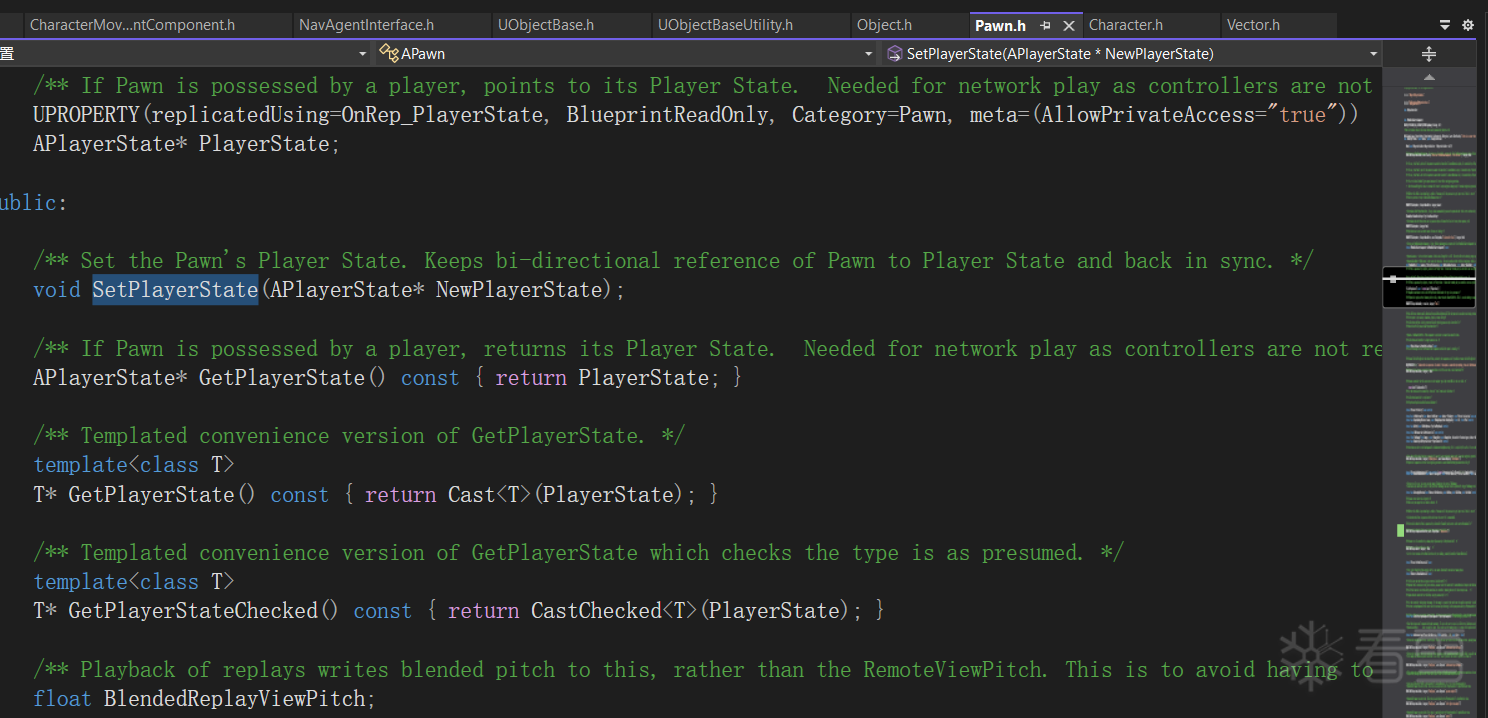

可以看到设置获取玩家状态等方法，还有非常多功能
 ![图片描述](upload/attach/202603/1060579_PPDSEGZXJQY8Z5N.webp)
## 6 ACharacter（带骨骼的Pawn）
Character专门用于人形角色
提供：碰撞、移动系统、骨骼模型等功能

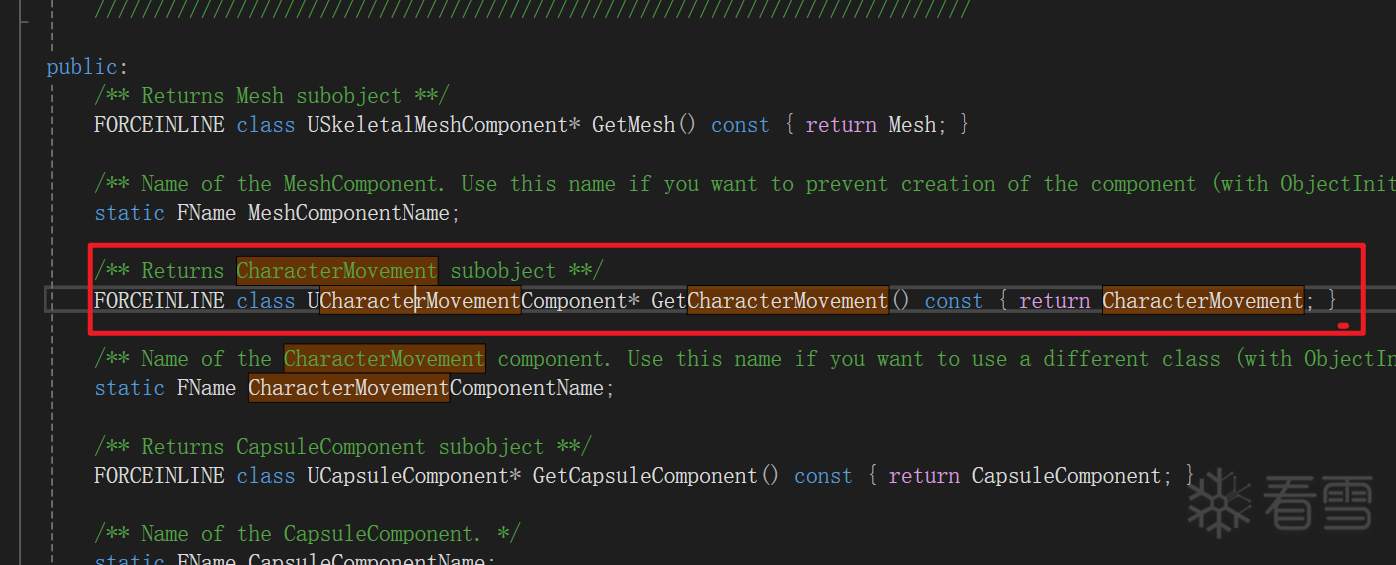

其中UCharacterMovementComponent提供：走、跑、跳、下蹲、游泳、飞行等操作
 ![图片描述](upload/attach/202603/1060579_R2FHRGZQ5TV6NKM.webp)

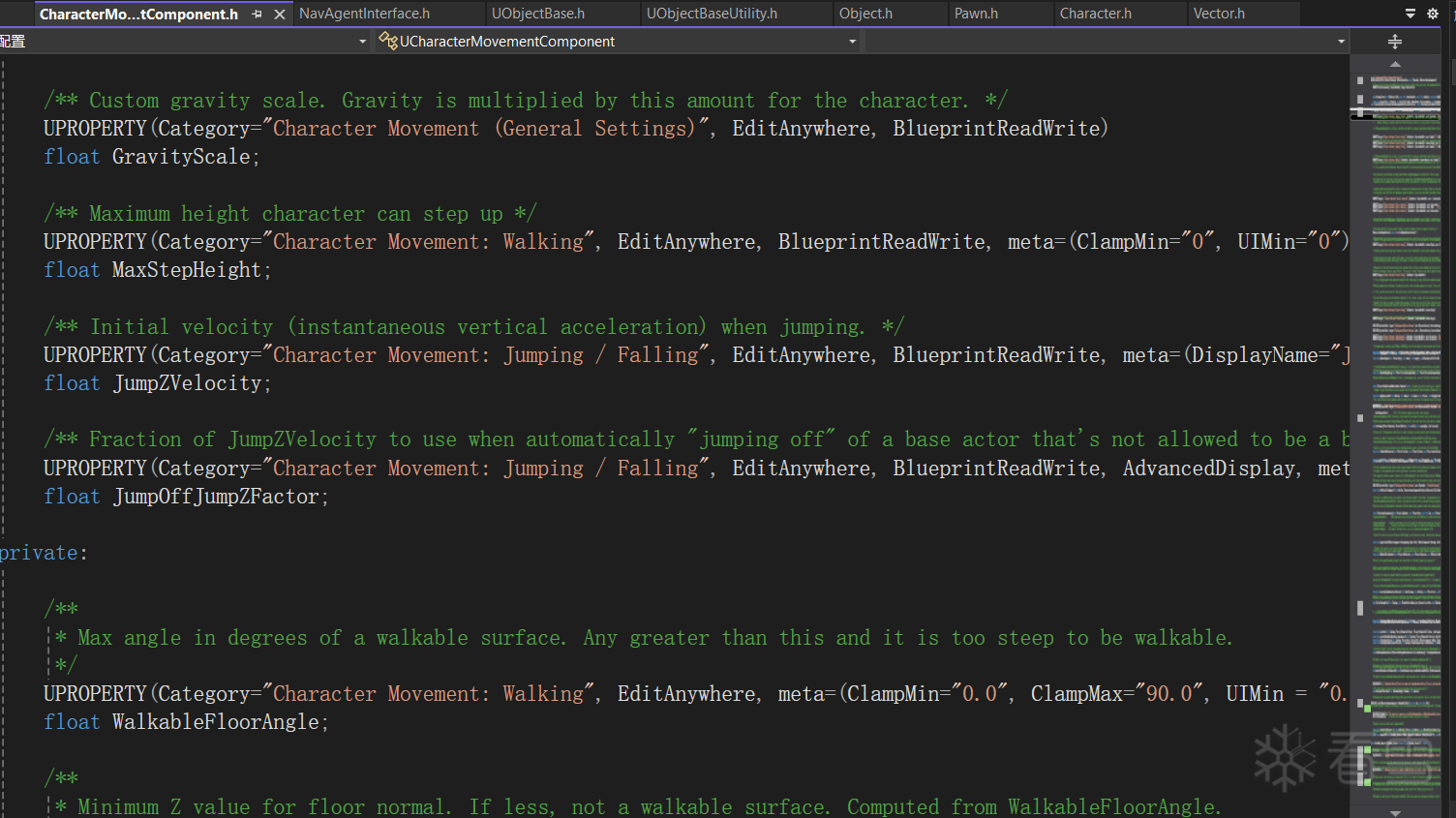

在UCharacterMovementComponent中能看到相应的移动控制项（非常多）
 ![图片描述](upload/attach/202603/1060579_B3EVYKM3K38TZG9.webp)

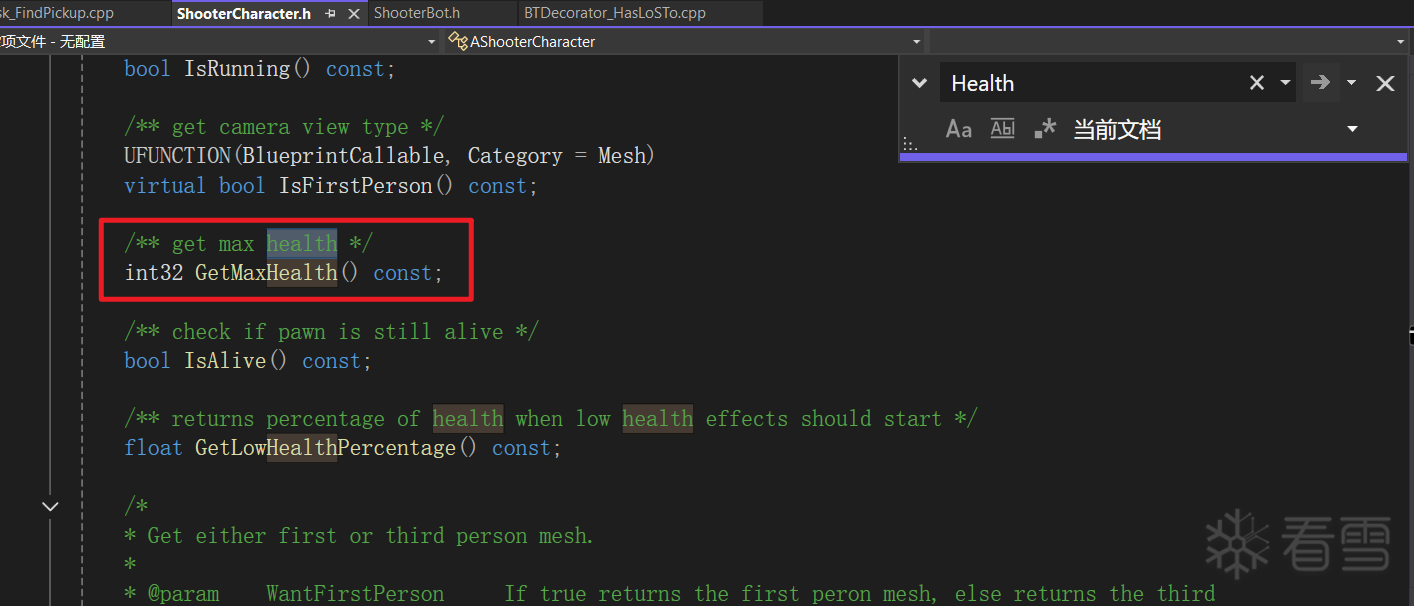

## 7 AShooterCharacter（ShooterGame玩家）
这是ShooterGame自定义拓展的功能 不属于ue4
作用实现：FPS玩家角色

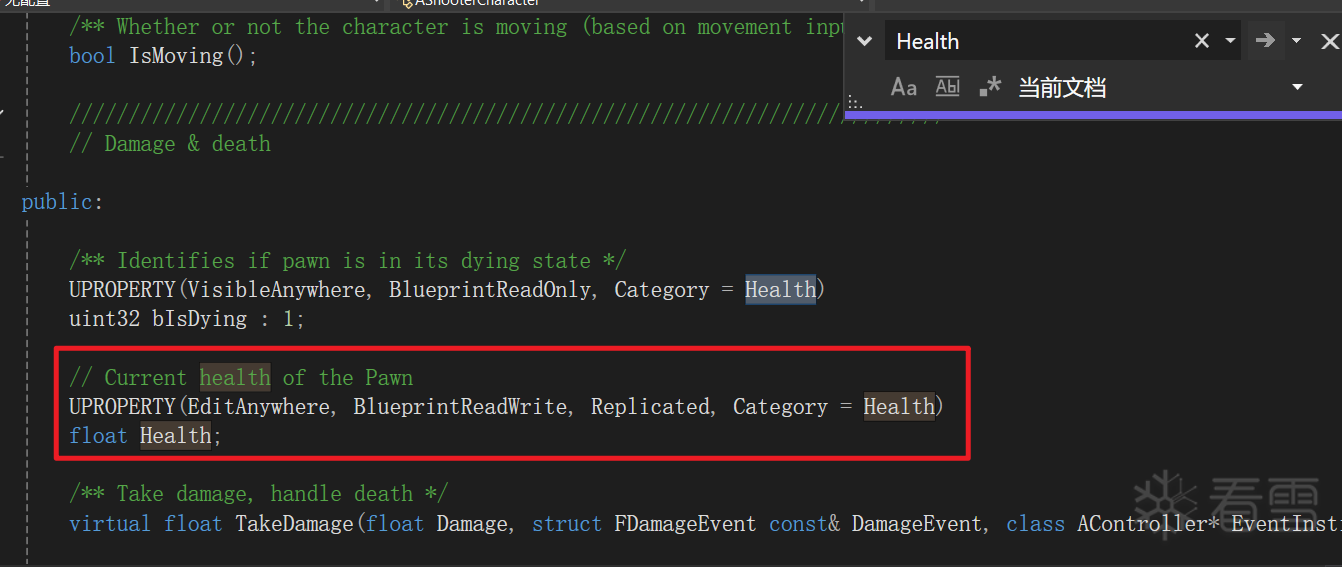

提供功能：、武器系统、射击、换弹、血量、死亡等等
 ![图片描述](upload/attach/202603/1060579_QEBFX7MEBZKR8XR.webp)
 ![图片描述](upload/attach/202603/1060579_KD73W2DAK39W4HX.webp)
## 8 AShooterBot
这是ShooterGame自定义拓展的功能 不属于ue4
例如：AI敌人、敌人NPC、机器人等

# 总结
本篇博客为笔者学习记录，如有错漏请留言，欢迎讨论
