# 前言
Windows Filtering Platform（WFP）是 Windows 内核提供的一套网络数据过滤与控制框架, 可用于对网络进行 控制 / 过滤 / 监控 网络流量 等功能.
Windows 自带防火墙就是基于 WFP 实现的, 第三方防火墙：火绒 / 360 / 电脑管家 / Windows Defender 大概率都基于 WFP.
# 开始
WFP 运行流程路径会从: 应用层 -> 进入内核 -> 触发WPF -> 传输远端
具体流程和 TCP\IP 很像, 但似乎也有一些 OSI 的影子, 具体如下:
```
Application
 ↓
Winsock API
    例如: send() / connect() / WSASend()
    此时: 还没有进入内核, 还没有触发 WFP
 ↓
进入内核
    这时候: 连接建立 / 数据准备发送 / socket 绑定进程
 ↓
Afd.sys
 ↓
Tcpip.sys（Windows TCP/IP 网络协议栈）
    Windows 网络协议栈（Windows TCP/IP Stack） 是 Windows 内核中负责实现网络协议的一组组件，也可以说是Windows 实现的 TCP/IP 协议程序
    它实现了各种网络协议，例如：IP、TCP、UDP、ICMP、IPv6、ARP
 ↓
进入 WPF （过滤框架）
    数据进入 WFP 后，按照层级触发
 ↓
ALE_AUTH（授权阶段）
    FWPM_LAYER_ALE_AUTH_LISTEN_V4
    FWPM_LAYER_ALE_AUTH_LISTEN_V4_DISCARD
    FWPM_LAYER_ALE_AUTH_LISTEN_V6
    FWPM_LAYER_ALE_AUTH_LISTEN_V6_DISCARD
    FWPM_LAYER_ALE_AUTH_RECV_ACCEPT_V4
    FWPM_LAYER_ALE_AUTH_RECV_ACCEPT_V4_DISCARD
    FWPM_LAYER_ALE_AUTH_RECV_ACCEPT_V6
    FWPM_LAYER_ALE_AUTH_RECV_ACCEPT_V6_DISCARD
    FWPM_LAYER_ALE_AUTH_CONNECT_V4
    FWPM_LAYER_ALE_AUTH_CONNECT_V4_DISCARD
    FWPM_LAYER_ALE_AUTH_CONNECT_V6
    FWPM_LAYER_ALE_AUTH_CONNECT_V6_DISCARD
    触发时: 还没真正建立连接, 还没发包
    常用于：流量统计、连接跟踪、应用级防火墙、阻止某个程序联网、允许某个程序访问某IP
    可以拿: PID、程序路径、本地IP、远程IP、本地端口、远程端口、协议
 ↓
ALE_FLOW_ESTABLISHED
    FWPM_LAYER_ALE_FLOW_ESTABLISHED_V4
    FWPM_LAYER_ALE_FLOW_ESTABLISHED_V4_DISCARD
    FWPM_LAYER_ALE_FLOW_ESTABLISHED_V6
    FWPM_LAYER_ALE_FLOW_ESTABLISHED_V6_DISCARD
    此时: 连接已经建立, flow 已创建
    常用于：统计连接、连接跟踪、连接级限速、连接状态监控
    可以拿：PID、程序路径、本地IP、远程IP、本地端口、远程端口、协议
 ↓
STREAM 层 (TCP 专用层)
    FWPM_LAYER_STREAM_V4
    FWPM_LAYER_STREAM_V4_DISCARD
    FWPM_LAYER_STREAM_V6
    FWPM_LAYER_STREAM_V6_DISCARD
    FWPM_LAYER_STREAM_PACKET_V4
    FWPM_LAYER_STREAM_PACKET_V6
    触发时: 仅针对 TCP, 数据是流片段, 数据已经过TCP重组
    常用于: 深度包检测、HTTP检测、SQL注入检测、敏感词检测、数据审计、tcp封包解析
 ↓
DATAGRAM 层 (UDP 专用层)
    FWPM_LAYER_DATAGRAM_DATA_V4
    FWPM_LAYER_DATAGRAM_DATA_V4_DISCARD
    FWPM_LAYER_DATAGRAM_DATA_V6
    FWPM_LAYER_DATAGRAM_DATA_V6_DISCARD
    常用于：DNS过滤、UDP防火墙、游戏封包分析、过滤 DNS、过滤 NTP、udp封包解析
 ↓
TRANSPORT 层（传输层）
    FWPM_LAYER_INBOUND_TRANSPORT_V4：进入本机的 IPv4 TCP/UDP 数据包
    FWPM_LAYER_INBOUND_TRANSPORT_V4_DISCARD：记录被丢弃的 inbound IPv4 transport packet
    FWPM_LAYER_INBOUND_TRANSPORT_V6：与 V4 相同
    FWPM_LAYER_INBOUND_TRANSPORT_V6_DISCARD：与 V4 相同
    FWPM_LAYER_OUTBOUND_TRANSPORT_V4：本机发送 IPv4 TCP/UDP packet
    FWPM_LAYER_OUTBOUND_TRANSPORT_V4_DISCARD：被丢弃的 outbound IPv4 transport packet
    FWPM_LAYER_OUTBOUND_TRANSPORT_V6：与 V4 相同
    FWPM_LAYER_OUTBOUND_TRANSPORT_V6_DISCARD：与 V4 相同
    FWPM_LAYER_INGRESS_VSWITCH_TRANSPORT_V4：进入虚拟交换机的 IPv4 transport packet
    FWPM_LAYER_INGRESS_VSWITCH_TRANSPORT_V6：与 V4 相同
    FWPM_LAYER_EGRESS_VSWITCH_TRANSPORT_V4：离开虚拟交换机的 IPv4 transport packet
    FWPM_LAYER_EGRESS_VSWITCH_TRANSPORT_V6：与 V4 相同
    FWPM_LAYER_INBOUND_TRANSPORT_FAST：高速 inbound packet path
    FWPM_LAYER_OUTBOUND_TRANSPORT_FAST：高速 outbound path
    FWPM_CALLOUT_IPSEC_INBOUND_TRANSPORT_V4：IPSec inbound transport packet
    FWPM_CALLOUT_IPSEC_INBOUND_TRANSPORT_V6：与 V4 相同
    FWPM_CALLOUT_IPSEC_OUTBOUND_TRANSPORT_V4：IPSec outbound encrypt
    FWPM_CALLOUT_IPSEC_OUTBOUND_TRANSPORT_V6：与 V4 相同
    FWPM_CALLOUT_WFP_TRANSPORT_LAYER_V4_SILENT_DROP：静默丢弃 IPv4 transport packet
    FWPM_CALLOUT_WFP_TRANSPORT_LAYER_V6_SILENT_DROP：与 V4 相同
    此时: TCP/UDP 包已经生成, 进入发送队列
    常用于：端口过滤、简单流量拦截、DDOS过滤
    可以拿: 本地IP、远程IP、本地端口、远程端口、协议、IP Header、TCP Header
    这时候 payload 可能是分片的
    可以拦截封包内容，但不方便需要自己解析（推荐STREAM、DATAGRAM）
 ↓
IPPACKET (WFP最底层)
    FWPM_LAYER_INBOUND_IPPACKET_V4
    FWPM_LAYER_INBOUND_IPPACKET_V4_DISCARD
    FWPM_LAYER_INBOUND_IPPACKET_V6
    FWPM_LAYER_INBOUND_IPPACKET_V6_DISCARD
    FWPM_LAYER_OUTBOUND_IPPACKET_V4
    FWPM_LAYER_OUTBOUND_IPPACKET_V4_DISCARD
    FWPM_LAYER_OUTBOUND_IPPACKET_V6
    FWPM_LAYER_OUTBOUND_IPPACKET_V6_DISCARD
    触发: 直接拿IP包, 没有进程信息, 没有Socket信息, 这是最底层抓包
    常用于：VPN、IPS、NAT、IP伪造检测、IP级防火墙
 ↓
NDIS（Network Driver Interface Specification）
    NDIS 是 Windows 的 网络驱动接口规范，也可以说是 Windows 网络驱动框架
    作用是统一网卡驱动的开发接口，让 TCP/IP 协议栈不需要关心具体网卡型号，让不同厂商网卡驱动能正常工作
 ↓
Miniport Driver (网卡驱动)
 ↓
网卡硬件
```
# 后缀分类
- `LISTEN`: 监听端口阶段
- `CONNECT`: 主动发起连接阶段
- `RECV_ACCEPT`: 被动接收连接阶段
- `DISCARD`: 被拒绝 / 被丢弃的流量
- `INGRESS_VSWITCH`: 虚拟机流入本机 (Hyper-V 虚拟机 / 容器网络 / 虚拟网卡)
- `EGRESS__VSWITCH`: 本机流入虚拟机 (Hyper-V 虚拟机 / 容器网络 / 虚拟网卡)
- `FAST`: 走高速路径的流量
- `IPSEC_INBOUND`: 入站 IPSec , 解密传入应用层
- `IPSEC_OUTBOUND`: 出入站 IPSec , 加密传出网卡驱动
- `SILENT_DROP`: 静默丢弃, 直接丢弃, 不给上层任何反馈

```
Socket / 应用
 ↓
TCP 重组
 ↓
TCP 层
 ↓
IP 层
 ↓
Ethernet
 ↓
网卡
```
# 回调

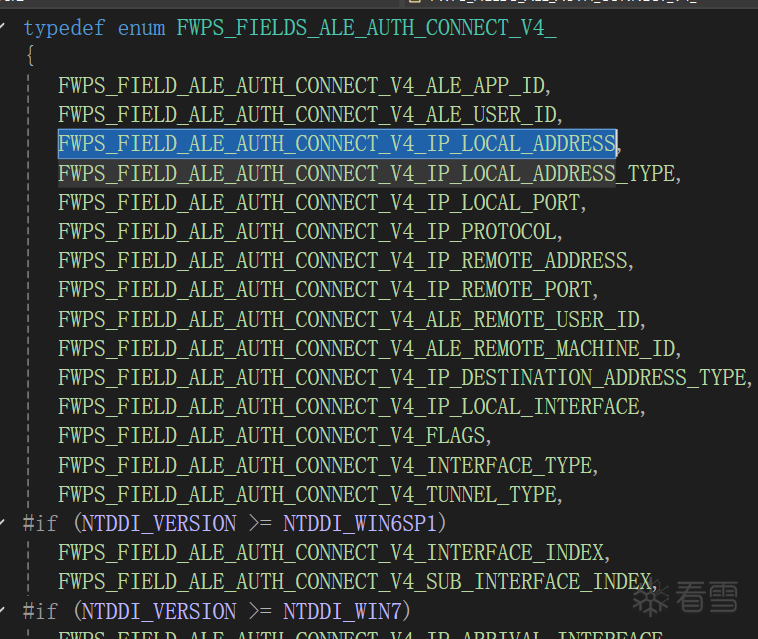

解决完选择层之后, 回调看似都是一样的, 其实 `inFixedValues` 字段里的内容每个类型都不同
 ![图片描述](upload/attach/202603/1060579_G2DXQ4EM67AHQ29.webp)
 ![图片描述](upload/attach/202603/1060579_EM634QQYH8FSC44.webp)

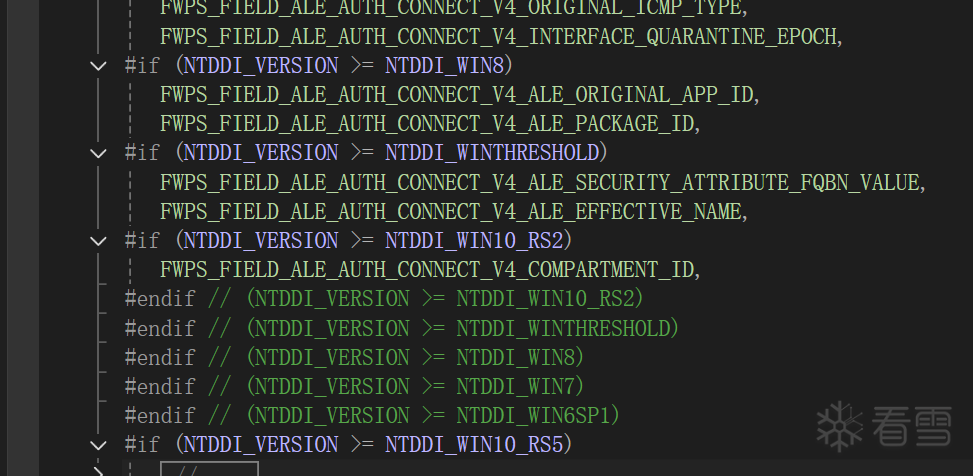

可以看到选择了其中一项`ALE_AUTH_CONNECT`里面可以获取ip / port / id 等等信息, 并且很友好的做了自适应版本适配
 ![图片描述](upload/attach/202603/1060579_WZY8RD3RDMPGRJS.webp)
可以看到切到`IPPACKET`就完全没用ip 端口这些信息了, 这就是每个层能获取的数据是不一致的

# 各层关联链
```
ALE_AUTH_CONNECT
    取 transportEndpointHandle
    保存连接信息
        ↓
ALE_FLOW_ESTABLISHED
    再取 transportEndpointHandle
    找到之前保存的记录
    创建 FlowContext
    取 flowHandle
    FwpsFlowAssociateContext(flowHandle)
        ↓
STREAM / DATAGRAM
    直接得到 flowContext

```
```
           ALE_AUTH_CONNECT
                   │
                   │ transportEndpointHandle
                   ▼
        CONNECT_CONTEXT (connectTable)
                   │
                   │ match
                   ▼
        ALE_FLOW_ESTABLISHED
                   │
                   │ flowHandle
                   ▼
              FLOW_CONTEXT
                   │
                   │ FwpsFlowAssociateContext
                   ▼
          STREAM / DATAGRAM
                   │
                   ▼
               flowContext
```
# WFP 层触发顺序
```
ALE_AUTH_CONNECT_V4
    触发条件：connect()
    作用：判断程序是否允许连接
    可获得信息：应用程序路径、PID、本地IP、远程IP、远程端口、协议
    常见用途：应用防火墙、程序联网控制
    例如：禁止 chrome 访问 1.2.3.4
        ↓
ALE_FLOW_ESTABLISHED_V4
    触发条件：TCP 三次握手完成
    典型用途：记录连接、统计流量、绑定上下文
        ↓
TRANSPORT_V4
    触发条件：TCP packet 进入/离开 TCP/IP
    特点：每个 TCP 包都会触发、能看到 TCP header
    可获取：源IP、目标IP、端口、TCP flags
        ↓
STREAM_V4
    触发条件：TCP 数据流重组完成
    处理：HTTP、TLS、协议解析
    特点：数据连续、不会被 TCP 分片
        ↓
IPPACKET_V4
    触发条件：IP packet 发送/接收
    特点：最底层
    用途：抓包、修改IP头、NAT
```
# 服务器执行顺序：
```
socket()
bind()
listen()
accept()
```
# TCP 时序图
```
客户端                           服务器

socket
connect
   │
   │  ALE_AUTH_CONNECT
   │
SYN ───────────────────────────→
                                │
                                │ ALE_AUTH_RECV_ACCEPT
                                │
SYN-ACK ←───────────────────────
ACK ───────────────────────────→
   │
   │ ALE_FLOW_ESTABLISHED
   │
send
   │
   │ TRANSPORT
   │ STREAM
   │ IPPACKET
```
# 服务器启动流程
```
socket
bind
listen
   │
   │ ALE_AUTH_LISTEN
   │
等待连接
```
# UDP 流程
UDP 没有连接
```
socket
sendto
recvfrom
```
触发：
```
ALE_AUTH_CONNECT (可选)
DATAGRAM
TRANSPORT
IPPACKET
```
不会有：
```
LISTEN
FLOW_ESTABLISHED
STREAM
```
# 总结
WFP 这个框架提供确实很友好, 减轻了大量开发的工作量, 在有足够的了解后完全可以实现一个属于自己的封包拦截器, 当然在了解了微软对网络的分层后 对直接HOOK底层函数或者自己做解析也是行得通的
