第一次写文章，大佬们轻喷，如有错误，恭请指正

本文通过实验理清.plt & .plt.got & .got & .got.plt的内存布局与执行流程。

1、gcc、gdb、readelf、010editor（添加elf解析模板请自行解决）
2、gdb需要了解下x命令

如：

symbol.c定义了一个全局变量与全局函数，编译为动态链接库

main.c调用动态链接库symbol.so

生成文件如下

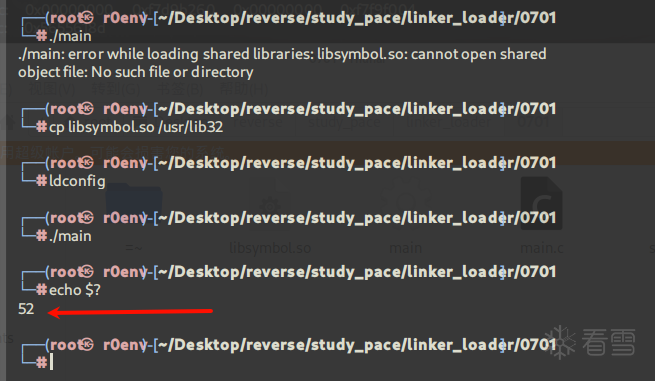

运行

第一次失败是因为动态链接器找不到动态链接库libsymbol.so，将该库加入/usr/lib32就行。执行成功返回结果52

先看看可执行文件main里面的节区。可以看到各节区的Addr，是一个相对地址，如.data节区Addr为0x00004008，这就是位置无关代码技术。意味着可以把main可执行文件加载到进程的虚拟内存空间的任意位置。和offset文件偏移相似，可以把它当成相对于虚拟内存空间的偏移。

gdb调试main，然后查看plt

①.plt & .plt.got

红线上方为.plt，下方为.plt.got
前两项为公共表项，作用是跳转到.got.plt中进行"函数真实地址解析"的函数
0x102c开始那4个字节都为0x00，可以不用管什么意思
.plt保存函数跳转桩，如my_func的跳转jmp *0x10(%ebx)
②.got.plt

.got.plt保存动态链接的函数在内存中实际地址，如0x4004处my_func的地址0x00001046。供.plt使用，实现延迟绑定。i386架构下，.got.plt保留了3个公共表项，从0x3ff4开始4字节为一项，前3项分别为:

③.got

.got保存全局符号的地址，如0x3fec处的0x0000118d，为main函数的地址
总体看来：

①静态调试
上一步静态调试中查看了4个节区在程序中的虚拟内存布局，接下来模拟程序运行进行讲解。会用到上面大局观中的4个图，可以用pixpin贴在屏幕上
反汇编main函数

①处调用函数，__x86.get_pc_thunk.ax功能是，将函数的返回地址保存到eax寄存器，即将下一行语句地址0x11a4保存到eax，然后下一行add 0x2e50，最后寄存器eax(PIC寄存器)值为0x3ff4，即为.got.plt的起始地址！此处涉及到位置无关代码技术，实际上就是通过运行时PC指针的值来找到代码所引用的 其他符号的位置, 不管二进制文件被加载到哪个位置, 都可以正确执行。可以看看链接位置无关代码。
②处将eax赋值给ebx，现在ebx为PIC寄存器（PIC寄存器保存.got.plt的地址）。然后调用了my_func函数，地址为0x1040。该地址在.plt中，对应三条语句如下（大局观图①）

第一行，jmp到其他地址。ebx寄存器保存的是.got.plt的虚拟地址，即0x3ff4，0x10为偏移，表示从.got.plt偏移0x10的地方取值，0x3ff4+0x10=0x4004，所以第一行语句作用是从0x4004地址取出值，作为jmp的地址进行跳转。
查看.got.plt，0x4004处的值是0x1046（大局观图②）

这里0x1046似曾相识，居然是上面.plt中的第二行语句的地址。所以又回到了.plt的第二行语句，接着往下走，第二行push参数8入栈，这个参数用于寻找解析my_func，是_dl_runtime_resolve函数的参数，按下不表。第三行语句jmp 0x1020，又回到了.plt开头地址（大局观图①）

往下走，push参数ebx偏移4位置的值入栈，是_dl_runtime_resolve函数的参数，按下不表，jmp *0x8(%ebx)，说过ebx存储.got.plt的地址，所以是从.got.plt偏移0x8的地方取值，0x3ff4+0x8=0x3ffc，查看.got.plt，0x3ffc处的值是0x00000000（大局观图②）

实际上这是函数_dl_runtime_resolve的地址，之前有提到过两个按下不表的_dl_runtime_resolve函数的参数，分别是.plt中my_func函数桩push $0x8，和公共表项push 0x4(%ebx)。所以这里jmp *0x8(%ebx)实际就是调用了_dl_runtime_resolve((link_map *)m, 8)！参数8表示my_func对应的重定位条目在.rel.plt中的偏移为8个字节，查看.rel.plt表

.rel.plt偏移8个字节为0x00004004，0x00000307，表示需要重定位的地址在0x4004，在.got.plt表中可以看到是my_func（大局观图②）。0x00000307后8位为重定位类型，07表示R_386_JUMP_SLOT，前24位为符号表索引，000003表示在.dynsym中索引为3的符号。参数0x4(%ebx)为.got.plt的第二项即got[1]，上面说过got[1]存储的是link_map数据结构描述符地址，提供了运行时的必要信息。
_dl_runtime_resolve函数接下来会解析出my_func的地址并将值填入.got.plt中，然后跳转执行真正的my_func函数。该函数定义在glibc/sysdeps/i386/dl-trampoline.S中, 关键代码如下:

以上即是main第一次调用my_func的流程。总结一下，main函数中调用my_func，会跳转到.plt对应的函数桩代码，然后第一行直接到.got.plt取出存储的my_func的真实地址进行跳转，只不过第一次调用时，.got.plt中存储的并不是“真实地址”，而是.plt函数桩代码的下一行，跳回.plt函数桩后，将_dl_runtime_resolve的参数my_func对应的重定位条目偏移压入栈中，接着又跳转到.plt的首地址，将_dl_runtime_resolve的参数got[1] link_map压入栈中，然后跳转到got[2]，调用_dl_runtime_resolve解析真正的地址填入.got.plt后，由动态链接器跳转到my_func的真实地址，而不返回.plt。
之后调用my_func，则会从.plt函数桩跳转到.got.plt中存储的真实的函数地址。
②动态调试
接下来就去看看实际运行过程中，内存中真实的值。

查看4个表的真实地址

再次查看我们关心的4个表的内容
①.plt & .plt.got

②.got.plt

此时my_func的真实地址还没解析填充，因为程序断在了main函数开始，还没有执行调用my_func。__libc_start_main函数的地址已经解析填充，为0xf7d81d00。
可以看到got[1]、got[2]也有值了，got[1]为link_map的地址，got[2]为_dl_runtime_resolve函数的地址
③.got

0xf7f9f004存储的是my_var

0xf7d9b260存储的是__cxa_finalize函数

0x5655618d存储的是main函数、
前面说过因为还没有调用my_func，所以.got.plt没有my_func的真实地址，接下来继续下一步，运行完程序。

再次查看.got.plt

my_func地址解析并填充了，这个地址0xf7f9c13d在libsymbol.c的.text节中
