1 PE注入概念

PE注入目的是“偷天换日”，把“坏程序”映射到“好进程”的内存中，并最终执行“坏程序”的代码。我们把实现这个过程的工具叫做PE注入工具，它会模拟 Windows 映像加载程序的功能，实现exe内存加载和区段映射的效果，相当于自己就是exe loader。此外，还要结合进程注入，实现在A进程中加载B.exe后跳转到B进程入口点执行，这个过程会架空A进程，所以PE注入还有个学名叫做傀儡进程。

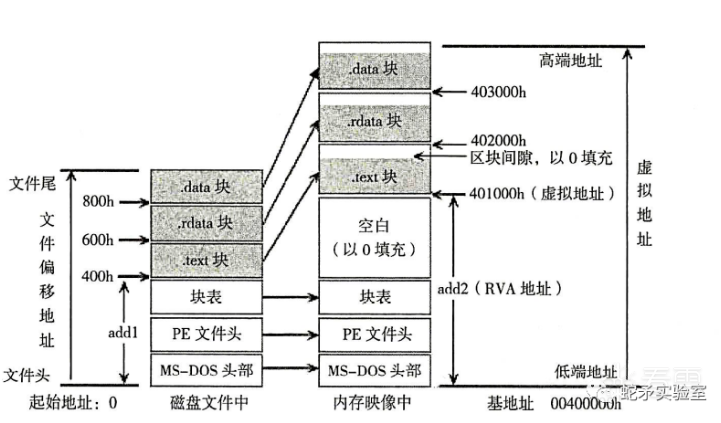

研究PE注入之前，先要了解exe image 加载后的内存布局情况，即是说PE文件要从磁盘加载到内存，它需要从文件偏移映射到对应的内存偏移， 比如.text段文件偏移0x400，映射到内存后偏移就是0x1000，绝对地址是0x401000，如下图所示 (图片引用-蛇矛实验室)：

要注意的是由于PE文件的section存在两种对齐方式，在内存中以4096字节对齐，16进制为0x1000，即是1个页的大小，而在文件中以512字节对齐，16进制为0x200,。正是因为两种情况下对齐字节数不同，导致从感官上看，PE的文件形态更加“紧凑”，内存形态更加“宽松”存在裂缝。比如说，首先PE头是0x400字节，不管是文件中还是内存中都是从0-0x400，但是从.text段开始就存在差异了，由于文件对齐大小是0x200，所以.text的文件偏移是0x400，然而内存对齐大小是0x1000，所以.text的内存偏移是0x1000，从0x400-0x1000这段未被占用的空间用\x0填充。随着section数量不断增多，文件偏移和内存偏移的差距会越来越大，出现上图偏差现象。

2 PE攻击思路

模拟加载的过程大概可以分为以下几步：

• 创建傀儡进程如notepad，并挂起进程
• NtUnmapViewOfSection清空 notepad 进程数据（前提是notepad的基地址==恶意PE基地址）
• notepad中申请恶意PE基地址对应的内存（如果申请失败，还需要修复重定位表）
• 远程拷贝恶意PE所有头部和所有节表数据到内存
• 修改notepad进程入口点为恶意PE的入口地址，然后恢复傀儡进程执行

2.1 攻击步骤

首先，需要把恶意PE当做文件读取进来。
第2步，使用OpenProcess方式拉起notepad并设置挂起状态。


第3步，修改notepad的基地址，如果基地址占用，使用UnmapViewOfSection先做清理。

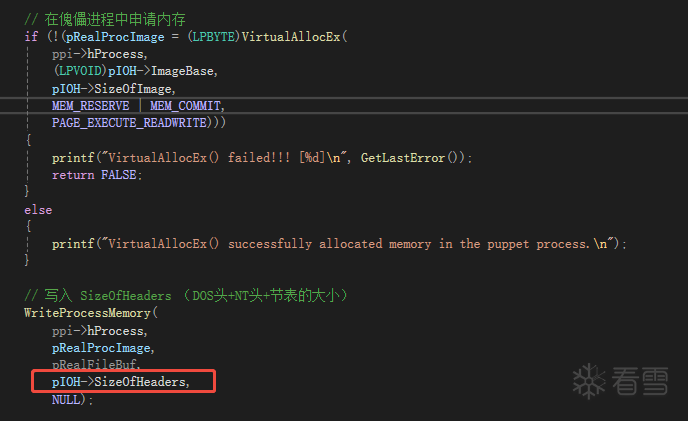

第4步，申请ImageBase表示的内存，填写头部字段，其中头部字段包括dos、nt、section的所有头数据。如果这个地址申请失败，申请到了其他位置，那么还需要修复重定位表。

第5步，拷贝各个section的数据，其中section的结构图和拷贝代码分别如下：


最后，修改EIP并恢复执行，核心代码如下：

2.2 测试过程

（1）运行注入工具，该工具执行成功后会拉起notepad，然后替换成calc。

（2）用Process Hacker观察进程列表，会发现noteapd进程，且存在0x410000 的块。

3 PE防御思路

• 告警 setThreadContext调用，记录操作进程信息。
• 内存扫描，对比PE文件的磁盘文件和内存dump是否有区别。

4 重定位

4.1 基本概念

大家应该知道1个进程要被执行，需要操作系统完成从磁盘加载到内存的过程，如果这个过程中PE加载基地址发生变化，导致跟PE文件编译产生的预设值不同，就会导致很多节段中的绝对地址要重新修复，比如代码段中的 直接索引地址，或者数据段中的 全局变量地址等。通常只要系统开启了aslr 机制就会导致PE文件被加载到内存后发生地址随机化，这个机制是1个重要的安全保护机制。重定位的地址放在重定位表里面维护的，这个表可以通过 NTHeader->OptionalHeader→DataDirArray[5] 索引，它里面有真正的重定位表的RVA和size，后面的技术原理也是从这个结构出发。

4.2 技术原理

该部分探究如何获取重定位表内容，以及从代码和数据层面了解重定位表项代表的含义是什么。

4.2.1 PE结构

首先，我们熟悉下PE文件格式，从主要结构上讲PE包括Dos头、DosStub、NT头、Section头、Section各个区段数据。通过010editor随便加载一个exe文件都能看到这些结构化的数据，下面展示加载1个demo程序。

其中Dos头最为人熟知的就是MZ魔术字（0x5A4D），也就是PE文件的前两个字节，还有其他兼容Dos系统的启动信息数据，还有1个字段叫做 e_lfanew，它是这个结构体中最后1个字段，表示NT头的文件偏移。

其次是DosStub，这个结构是它是一段可执行代码，主要用于在DOS环境下运行时提供兼容性支持，windows环境下加载器直接跳过这个结构。

再接着是NT头，它包含PE标识符、文件头和可选头，用于描述PE文件的基本信息、加载和执行细节，以及提供数据目录的入口点。它是操作系统和加载器在加载和执行 PE 文件时用于解析和理解文件内容与结构的关键依据。其中，文件头的结构体是IMAGE_FILE_HEADER，可选头的结构体是IMAGE_OPTIONAL_HEADER32。我们先看下IMAGE_FILE_HEADER，结构体定义和实际案例如下图所示，主要包含区段数量（NumberOfSections）、文件创建时间（TimeDateStamp）、可选头大小（可选头结构的size）。定位重定位表最重要的字段是获取 可选头FOA。


然后再往后是可选头结构，它主要包含PE镜像加载基地址、程序入口点地址、镜像大小、以及数据目录结构。这里的PE镜像加载基地址是重要参数，因为它决定了加载器从内存中哪个位置开始加载 PE文件，比如vs设置的默认值为 0x400000h，这也是傀儡进程技术实现中要用到的1个重要参数。

现在到了数据目录了，下图展示了demo程序的数据目录内容，它是PE文件可选头中的一个数组，每个条目包含RVA和大小，指向PE文件中的特定数据段（如导入表、导出表、重定位表等），用于支持程序的加载和运行。

这里只研究重定位表内容，其他表暂不深究，下图是示例截图。其中 RVA是 0x20000h，FOA是0xC000h。

这里要注意的是RVA和FOA的区别，RVA是Relative Virtual Address，表示的是加载到内存后相对镜像基地址的偏移量。另外FOA是File Offset Address，表示的是相对PE文件的偏移量。

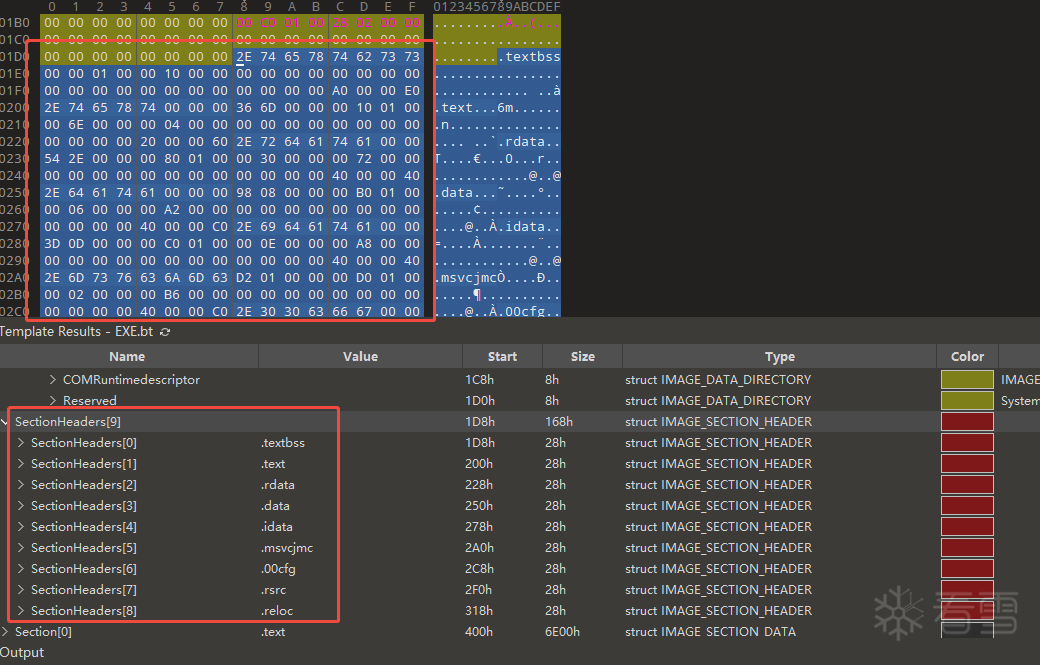

那如果知道了RVA，怎么获取到它的FOA呢？这里就需要另外1个重要的结构体了（区段头），它包含了区段的文件偏移和内存偏移，以及文件大小。下面是区段头数组和区段头内容的示例：

再来看RVA是 0x20000h，先定位到它的区段头（条件：VirtualAddress==0x20000h），发现是区段头中的.reloc项，如下所示

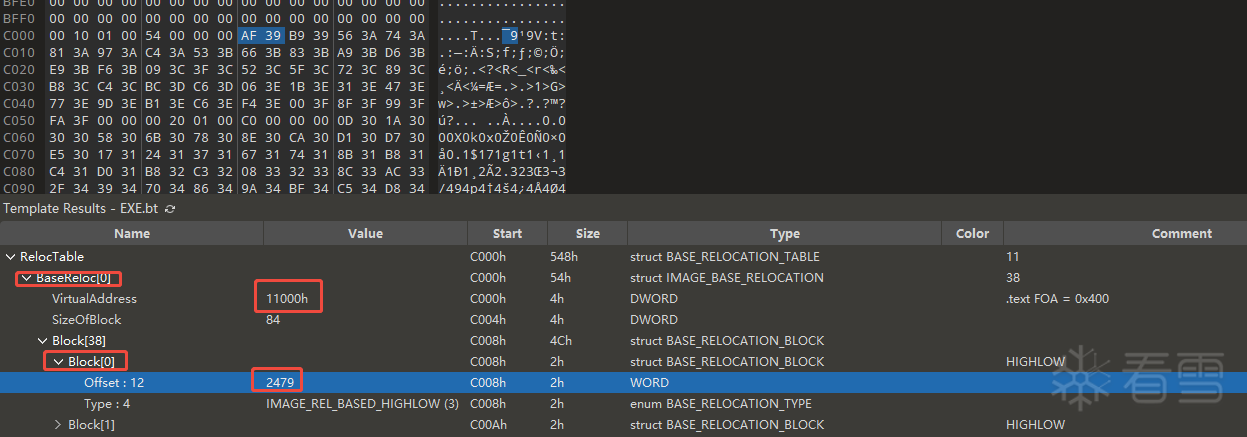

从这里就能看出它的FOA是0xC000h（PointerToRawData字段），然后直接跳转到这个地址去看看，它是base_relocation_table结构，然后随机找到其中1项查看其内容，比如第1项的值如下图所示：


这里先计算出重定位项的虚拟偏移地址：11000(h) + 2479(o) = 119AF(h)，用IDA定位到这个地址查看内容以及需要重定位的地址。

4.2.2 重定位项内容

重定位项包含了代码段中的跳转地址，也包含data段中的全局变量地址，这里随机抽取3个重定位项进行观察。

第一个，上面提到的119AF(h)，用IDA定位到0x40000+0x119AF=0x4119AF地址处。


这个项就说明GS cookie地址，值为0x41b000。
第二个，rdata中的某个函数指针，值为0x412c10，如下图所示：


第三个，data段中的某个运行时类的虚表指针，值为0x419c98，定位到改虚表查看是2个指针，第1个是type_info数据，还有个null指针。如下图所示：

4.3 使用案例

4.3.1 示例代码

进程注入里面的傀儡进程就可能使用到PE重定位的技术，这里通过列举重定位的代码进行技术原理讲解，顺便把上面的知识点再次加深一下。如果傀儡进程申请不到原始的PE Image BaseAddress，那就只能转移到其他地址就行加载，这个时候就需要进行符号重定位了，这个步骤的目的是修改PE文件中的重定位项的值，使得它里面的地址跟实际的内存加载地址一致，从而避免访问地址错误的情况发生。

核心代码的实现如下：

主要流程是：

• 从PE mapping内存开始定位到重定位表
• 遍历重定位表中内容，依次获取每个重定位项的文件偏移
• 根据文件偏移定位到它在文件中的地址，获取原始值再加上 （PE镜像的实际加载偏移），然后将和值写回去。

经过上面步骤的调整后，新的PE文件内容就符合其真实的加载地址了，保证了文件和内存中的地址的一致性，就不会出现访问地址错误的情况。

当然，除了这些常规动作外，还要修改下进程和PE文件的image base（！！！一定要修改，漏掉任一都会直接报错！！！），修改方法如下：

4.3.2 执行效果

示例代码实现了注入工具，它会拉起傀儡进程notepad，然后读取恶意PE（msf_reverse_tcp.exe），替换notepad原有的代码和数据，执行后自动连接上 msf。
