ROCK5b的EBPF环境搭建(附带成品镜像)&EBPF效果测试

从虫佬口中得知,20.04无法开启gpu是因为驱动问题,如果要开启必须要移植驱动给redroid

我们选择使用开源的gpu驱动,开启gpu支持。

同时编译内核开启相关驱动选项来玩转ebpf

参考来源

移植成品:已经开启gpu与ebpf(仅支持rock5b与orange pi5 plus):

链接: https://pan.baidu.com/s/1ujNRZjxRK8I_rLCkL6DVng?pwd=kkja 提取码: kkja
--来自百度网盘超级会员v7的分享

仅需要简单的刷写镜像即可开启ebpf之旅

sd卡不需要理会spi,如果是nvme启动,请往下参考

方案一 驱动移植(实现失败,可以尝试)

查找到方案链接 供有能力的大佬实现(需要从原场安卓镜像移植so)

https://github.com/remote-android/redroid-doc/issues/228

之后找到了大佬自己移植docker的成品

git主页

https://github.com/rk-docker

docker容器:

1
2
3
4
docker run -d --privileged --name test \
    -p 5555:5555 \
    -v /dev/mali0:/dev/mali0 \
    shangzebei/rk3588 androidboot.redroid_gpu_mode=mali

测试后发现不行,请大佬自行测试

方案二 使用高版本系统 直接用现成的驱动

  1. 安装ppa源里的malig610固件

    1
    sudo apt install mali-g610-firmware
    1. 创建容器
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    docker run -itd --privileged \
        --pull always \
        -v "$(pwd)"/Android:/data \
        -v /dev:/dev \
        -v /run/dbus:/run/dbus \
        -v /var/run/dbus:/var/run/dbus \
        --mount=type=bind,source=/dev/mali0,destination=/dev/mali0 \
        -p 5555:5555 \
        chisbread/rk3588-gaming:redroid-firefly \
        androidboot.redroid_fps=30 \
        androidboot.redroid_gpu_mode=host
  2. 使用

ppa固件在ubuntu22.04的环境下才有,所以开始安装乌班图22.04 开始编译内核

https://wiki.radxa.com/Rock5/downloads下发现第三方乌班图是22.04版本,果断选择

本以为能顺利的完成,结果踩坑不断

乌班图22.04官方地址:https://github.com/Joshua-Riek/ubuntu-rockchip

1
2
3
4
5
6
docker run -itd --privileged \
    --pull always \
    --mount=type=bind,source=/dev/mali0,destination=/dev/mali0 \
    -p 5555:5555 \
    chisbread/rk3588-gaming:redroid-firefly \
    androidboot.redroid_gpu_mode=host

坑点一:此乌班图移植的是armbian系列

在多次无法启动后,使用armbian的spi启动成功

坑点二: 此版本使用的是5.10.160内核 而非官方的110内核,尝试直接编译后替换后启动失败 开始寻找官方5.10.160内核

寻找过后找到了源码地址

https://github.com/armbian/linux-rockchip

Rk-5.10-rkr4分支

官方提供的编译脚本

https://github.com/armbian/build

坑点三:

python在乌班图高版本只有python2 或者python3 没有python

所以得随编译工具动态的变化软链接

虫佬提供的包,在新版本中名字也有发生变化

修改后的

1
sudo apt-get update && sudo apt-get install -y git curl apt-utils wget device-tree-compiler libncurses5 libncurses5-dev build-essential libssl-dev mtools bc python3 dosfstools bison flex rsync u-boot-tools make dwarves libelf-dev ninja-build cmake libglib2.0-dev meson libpixman-1-dev libcapstone-dev libudev-dev libssh-dev libbrlapi-dev libpmem-dev libtasn1-6-dev libdaxctl-dev libbpf-dev libpulse-dev indent libiscsi-dev libnfs-dev libgcrypt20-dev libseccomp-dev libcurl4-openssl-dev libjack-dev libsndio-dev libopengl-dev libusb-dev acpica-tools libxkbcommon-dev libslirp-dev libsdl2-dev librados-dev libglusterfs-dev libepoxy-dev libgmp-dev libgvnc-1.0-dev libgnutls28-dev libfdt-dev

进行课程里的修改内核步骤:

1
scripts/config --enable CONFIG_BPF_LSMscripts/config --enable CONFIG_KGDBscripts/config --enable CONFIG_FUNCTION_PROFILERscripts/config --enable CONFIG_FTRACE_SYSCALLSscripts/config --enable CONFIG_BPF_KPROBE_OVERRIDEscripts/config --enable CONFIG_TRACE_EVENT_INJECTscripts/config --enable CONFIG_HIST_TRIGGERSscripts/config --enable CONFIG_SCHED_TRACERscripts/config --enable CONFIG_IRQSOFF_TRACERscripts/config --enable CONFIG_FUNCTION_TRACERscripts/config --enable CONFIG_STACK_TRACERscripts/config --disable CONFIG_MAGIC_SYSRQscripts/config --enable CONFIG_IKHEADERSscripts/config --enable CONFIG_DEBUG_INFO_BTFscripts/config --enable CONFIG_ASHMEMscripts/config --enable CONFIG_ANDROIDscripts/config --enable CONFIG_ANDROID_BINDER_IPCscripts/config --enable CONFIG_ANDROID_BINDERFSscripts/config --set-str CONFIG_ANDROID_BINDER_DEVICES ""scripts/config --enable CONFIG_PSI

开始编译:

编译安装后,失败了

搜索源码树以后,发现官方并没有提供5.10.160相关的支持

截屏2023-06-22 10.36.17.png

截屏2023-06-22 10.36.17

这也为后面相同内核的armbian最新版编译后安装失败埋下了伏笔

armbian的安装和实现

由于armbian是基于ubuntu的debian实现的,所以我打算拉取最新的armbian源码编译

结果:和ubuntu22.04一样失败了

总结: 版本的选择

在此选择下,我们开启第三个版本的测试

插曲 : 源码选择的简单见解(官方的源码只能官方镜像用,升级和降级一定要注意源码标注的系统版本

sudo apt list |grep linux-source

linux-source-5.10.69-legacy-rockchip-rk3588/jammy,jammy 5.10.69-legacy-rockchip-rk3588+22.08.1 all

第一 源码要与相匹配的设备 rockchip-rk3588

第二 版本必须是22.08 如果不符合 就大概率不启动

所以 我们可以在wiki下从源码挑镜像

从这里可以拿到所有armbian的版本

https://github.com/radxa-build/rock-5b/releases

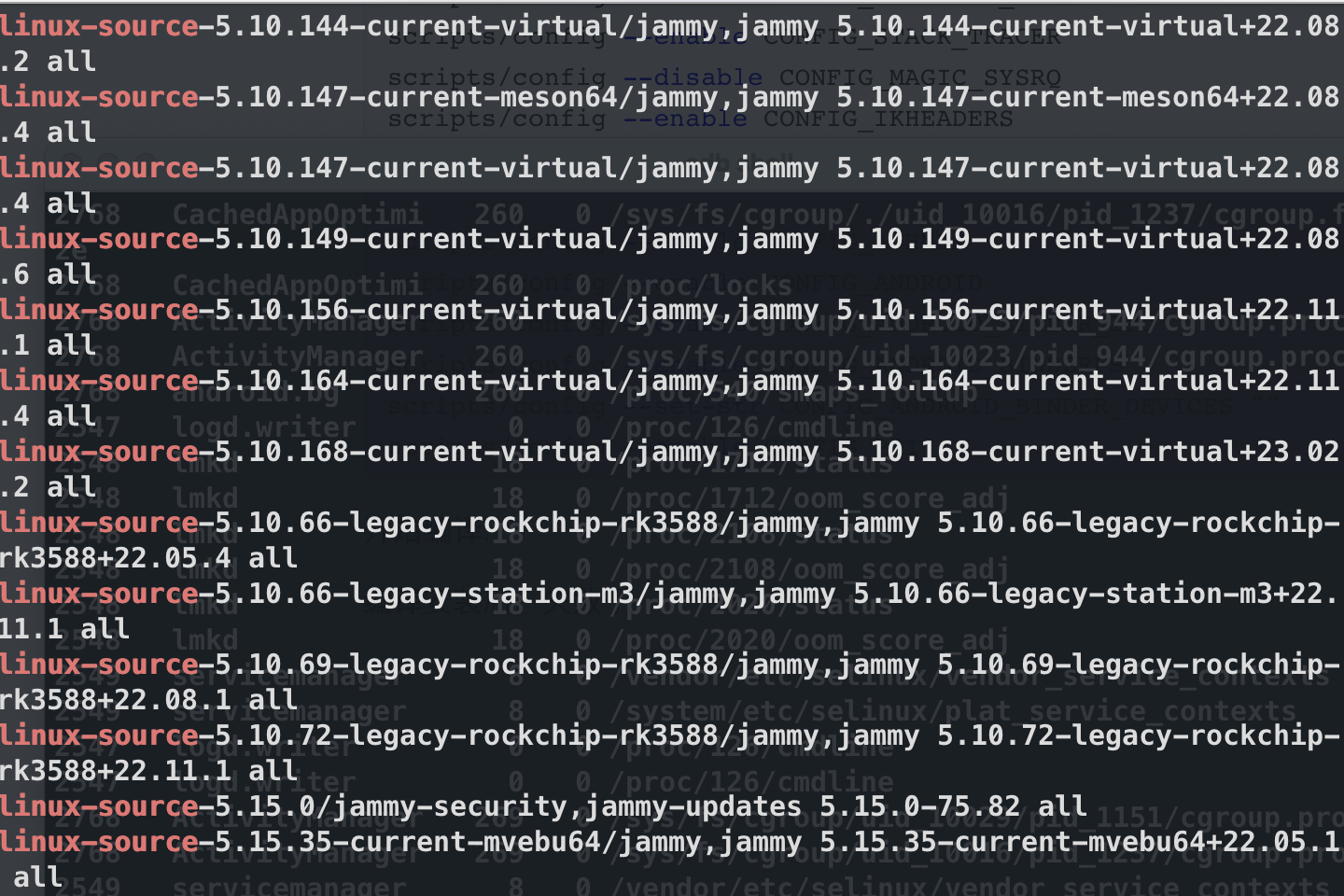

rock@rock-5b:~/rk3588$ sudo apt list |grep linux-source |grep rockchip-rk3588

截屏2023-06-22 10.44.56.png

截屏2023-06-22 10.44.56

如此过滤 可以确定下可以尝试的版本

编译全流程(正文开始)

我采用的是全程卡刷模式,需要准备一张sd卡 淘宝上30块 128g

在此注意的是,树莓派指示灯

蓝色长亮= 砖了

绿色长亮 =关机状态

绿色长亮,蓝色闪烁 =用户态(系统正常运行)

刷机参考链接:

https://wiki.radxa.com/Rock5/install/spi

https://wiki.radxa.com/Rock5/install/microSD

首先:

  1. 用读卡器 (有些电脑自带) 把sd卡插到电脑上
  2. 使用balenaetcher直接刷入镜像包(任意Linux系统,我刷入的是虫佬课件里带的乌班图)


3 .插入sd卡后会直接进入Linux系统 使用ip scanner扫描出ip 账号密码rock

  1. 进入Linux系统后下载spi和镜像
  2. 刷入spi 如果看不懂就去官方链接:https://wiki.radxa.com/Rock5/install/spi 或者选择线刷
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
wget https://github.com/huazi-yg/rock5b/releases/download/rock5b/rkspi_loader.img #armbian的spi
wget https://dl.radxa.com/rock5/sw/images/others/zero.img.gz
#清除分区镜像

gzip -d zero.img.gz
# 解压镜像
ls /dev/mtdblock*
#查看spi分区

应该显示
/dev/mtdblock0

将zero.img刷入分区

sudo dd if=spi-image.img of=/dev/mtdblock0
sync

sudo md5sum /dev/mtdblock0 zero.img
#检测是否成功刷入,如果成功了两个md5相同

sudo dd if=spi-image.img of=/dev/mtdblock0
# 刷入spi镜像

sudo md5sum /dev/mtdblock0 spi-image.img
#检测是否成功刷入,如果成功了两个md5相同
  1. 刷入系统

    1
    2
    3
    4
    5
    6
    7
    8
    9
    # 下载镜像
    wget https://github.com/radxa-build/rock-5b/releases/download/20221108-0637/Armbian_22.11.0-trunk_Rock-5b_bullseye_legacy_5.10.72_minimal.img.xz

    # 刷入镜像
    sudo xzcat 'Armbian_22.11.0-trunk_Rock-5b_bullseye_legacy_5.10.72_minimal.img.xz' | sudo dd of='/dev/nvme0n1' bs=1M status=progress

    sudo xzcat 'ubuntu-22.04-preinstalled-desktop-arm64-rock-5d.img.xz' | sudo dd of='/dev/nvme0n1' bs=1M status=progress

    sudo xzcat 'Armbian_23.05.0-trunk_Rock-5b_jammy_legacy_5.10.110_redroid.img.xz' | sudo dd of='/dev/nvme0n1' bs=1M status=progress
  2. 进入系统 默认账号密码ubuntu

    安装依赖项 已经修改成新版本可运行的,多跑几遍确认安装成功

    1
    sudo apt-get update && sudo apt-get install -y git curl apt-utils wget device-tree-compiler libncurses5 libncurses5-dev build-essential libssl-dev mtools bc python3 dosfstools bison flex rsync u-boot-tools make dwarves libelf-dev ninja-build cmake libglib2.0-dev meson libpixman-1-dev libcapstone-dev libudev-dev libssh-dev libbrlapi-dev libpmem-dev libtasn1-6-dev libdaxctl-dev libbpf-dev libpulse-dev indent libiscsi-dev libnfs-dev libgcrypt20-dev libseccomp-dev libcurl4-openssl-dev libjack-dev libsndio-dev libopengl-dev libusb-dev acpica-tools libxkbcommon-dev libslirp-dev libsdl2-dev librados-dev libglusterfs-dev libepoxy-dev libgmp-dev libgvnc-1.0-dev libgnutls28-dev libfdt-dev

    下载系统使用内核版本的源码

    sudo apt install linux-source-5.10.110-legacy-rockchip-rk3588

    将内核源码解压

    并拷贝原config

    1
    2
    3
    4
    5
    6
    cd ~
    mkdir kernel
    cd kernel
    tar -xf /usr/src/linux-source-5.10.110-rockchip-rk3588.tar.xz
    tar -xf /usr/src/linux-rockchip-rk3588-legacy_5.10.110_22.11.4_config.xz
    mv -v linux-rockchip-rk3588-legacy_5.10.110_22.11.4_config .config

    进行内核设置 不全参考 https://github.com/iovisor/bcc/blob/master/docs/kernel_config.md 添加选项

    如果要开启cutefish 要额外添加,暂时未做

    1
    2
    3
    4
    5
    6
    scripts/config --enable CONFIG_ASHMEM
    scripts/config --enable CONFIG_ANDROID
    scripts/config --enable CONFIG_ANDROID_BINDER_IPC
    scripts/config --enable CONFIG_ANDROID_BINDERFS
    scripts/config --set-str CONFIG_ANDROID_BINDER_DEVICES ""
    scripts/config --enable CONFIG_PSI
  3. 编译 安装 make -j8

  4. 安装模块 sudo make modules_install

  5. 安装内核 sudo make install

  6. 进入boot目录

    1
    cd /boot
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    armbianEnv.txt                  initrd.img-5.10.110-99-rockchip-g
    armbian_first_run.txt.template  lost+found
    boot.bmp                        System.map-5.10.110-99-rockchip-g
    boot.cmd                        System.map-5.10.110-rockchip-rk3588
    boot.scr                        uInitrd
    config-5.10.110-99-rockchip-g   uInitrd-5.10.110-99-rockchip-g
    dtb                             uInitrd-5.10.110-rockchip-rk3588
    dtb-5.10.110-99-rockchip-g      vmlinuz
    dtb-5.10.110-rockchip-rk3588    vmlinuz-5.10.110-99-rockchip-g
    Image                           vmlinuz-5.10.110-rockchip-rk3588
    initrd.img

    rock@rock-5b:/boot$ md5sum vmlinuz-5.10.110-rockchip-rk3588
    3a04f82b2e6f62680d4f39de49c93940  vmlinuz-5.10.110-rockchip-rk3588

    rock@rock-5b:/boot$ md5sum vmlinuz-5.10.110-99-rockchip-g
    67349202d412eab68167d8282c29bed3  vmlinuz-5.10.110-99-rockchip-g

    rock@rock-5b:/boot$ md5sum vmlinuz
    3a04f82b2e6f62680d4f39de49c93940  vmlinuz

    rock@rock-5b:/boot$ md5sum Image
    67349202d412eab68167d8282c29bed3  Image

    由此我们可以看出 Image才是真正的内核引导,而在乌班图22.04中 vmlinuz是真正的内核引导

    检查一下自己的引导是不是引导到了自己想启动的内核上,用md5sum检测vmlinuz 是否等于vmlinuz-5.10.110-99-rockchip-g的md5

补充:救砖方案

如果内核启动不了,插上sd卡,进入Linux系统,将原文件系统进行挂载

sudo mkdir /mnt/mydisk1

sudo mkdir /mnt/mydisk

sudo mount /dev/nvme0n1p1 /mnt/mydisk1

sudo mount /dev/nvme0n1p2 /mnt/mydisk

cd /mnt/mydisk1 # 进入boot分区

1
2
3
4
sudo mv Image Image.old
sudo ln -s vmlinuz-5.10.110 Image

# 将软链接改成之前的镜像,即可启动

乌班图22.04的启动镜像在firmware(大概是这意思)的文件夹里

编译方式二

使用官方的编译工具安装 参考链接:https://wiki.radxa.com/Rock5/guide/build-kernel-on-5b

1
2
3
4
$ mkdir ~/rk3588-sdk && cd ~/rk3588-sdk
$ 内核源码从/usr/src 解压出来 命名为kernel
$ git clone -b master https://github.com/radxa/rkbin.git  # 拉取设备树
$ git clone -b debian https://github.com/radxa/build.git    # 拉取构建脚本

修改内核设置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
make rockchip_linux_defconfig

scripts/config --enable CONFIG_BPF_LSM
scripts/config --enable CONFIG_KGDB
scripts/config --enable CONFIG_FUNCTION_PROFILER
scripts/config --enable CONFIG_FTRACE_SYSCALLS
scripts/config --enable CONFIG_BPF_KPROBE_OVERRIDE
scripts/config --enable CONFIG_TRACE_EVENT_INJECT
scripts/config --enable CONFIG_HIST_TRIGGERS
scripts/config --enable CONFIG_SCHED_TRACER
scripts/config --enable CONFIG_IRQSOFF_TRACER
scripts/config --enable CONFIG_FUNCTION_TRACER
scripts/config --enable CONFIG_STACK_TRACER
scripts/config --disable CONFIG_MAGIC_SYSRQ
scripts/config --enable CONFIG_IKHEADERS
scripts/config --enable CONFIG_DEBUG_INFO_BTF

scripts/config --enable CONFIG_ASHMEM
scripts/config --enable CONFIG_ANDROID
scripts/config --enable CONFIG_ANDROID_BINDER_IPC
scripts/config --enable CONFIG_ANDROID_BINDERFS
scripts/config --set-str CONFIG_ANDROID_BINDER_DEVICES ""
scripts/config --enable CONFIG_PSI

make savedefconfig
cp defconfig arch/arm64/configs/rockchip_linux_defconfig
make rockchip_linux_defconfig

执行完后使用官方脚本构建

1
2
3
cd ..
./build/mk-kernel.sh rk3588-rock-5b
./build/pack-kernel.sh -d rockchip_linux_defconfig -r 99
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
    tar xf bpftools-arm64.tar.gz
12  ls
13  cd bpftools
14  ls
15  ./python3
16  ls
17  ./python3 share/bcc/examples/hello_world.py
18  ./python3 share/bcc/tools/
19  ./python3 share/bcc/tools/opensnoop
20  cat /proc/sys/kernel/kptr_restrict
21  echo 0 > /proc/sys/kernel/kptr_restrict
22  cat /proc/sys/kernel/kptr_restrict
23  ./python3 share/bcc/tools/opensnoop
24  ls
25  ./python3 share/bcc/tools/opensnoop

本人亲测有效方式(一步一步照做 肯定能成)

此移植方案一定要有一张sd卡

我实验了两遍,都成功安装运行,大家跟我一起做即可 这个部分我写的特别详细

使用第成品包移植,编译内核开启ebpf

使用成品包的原因是不确定是不是能够百分百移植显卡驱动,那么选一个有显卡驱动的开启ebpf,那么一定可以成功

目标移植地址:

https://forum.radxa.com/t/guide-best-option-for-armbian-afterburner-image-by-monkablyat/14552

下载地址:
