此帖是记录笔者研究Intel Management Engine 以及 Intel-SA-00086 安全漏洞的记录笔记。笔者也不知道能研究多深入，所以研究一点是一点，顺便发出来也给各位大佬参考以及讨论。（也是下班给自己找点事做，上班一直做Agent开发太无聊了）

基于之前Kaokao那篇文章（具体可以去看github或者其他平台由相关参考）。Github仓公开爆料的是TXE平台，并没有我们常规的酷睿平台。由于在国内外网站没找到一模一样的硬件并且Intel和华硕官网都找不到相关硬件的固件和资料想要复现极难。
我的平台的选择：
主板：华硕 Rog Z370 -F Game
Cpu：i7 8700k
Management Engine 版本：11.7.4 （根据Intel-SA-00086 说明影响最后一个版本是 11.8.50.3399）

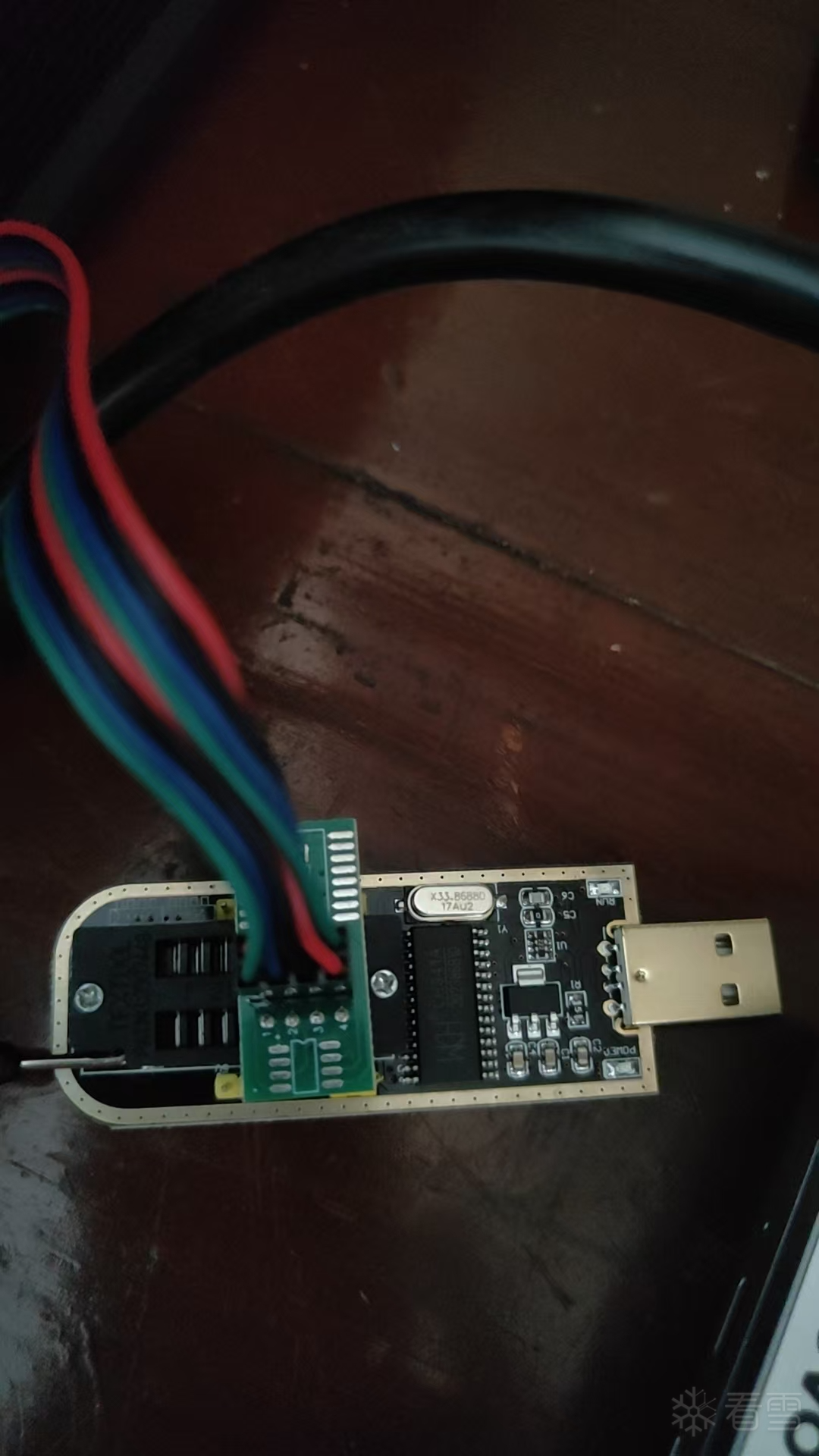

CH341A Pro编程器（华硕有8Ping接口可以不用买夹子）
线缆：Usb3.0 A to A 线 或 Intel SVT DCI DbC2/3 A-to-A

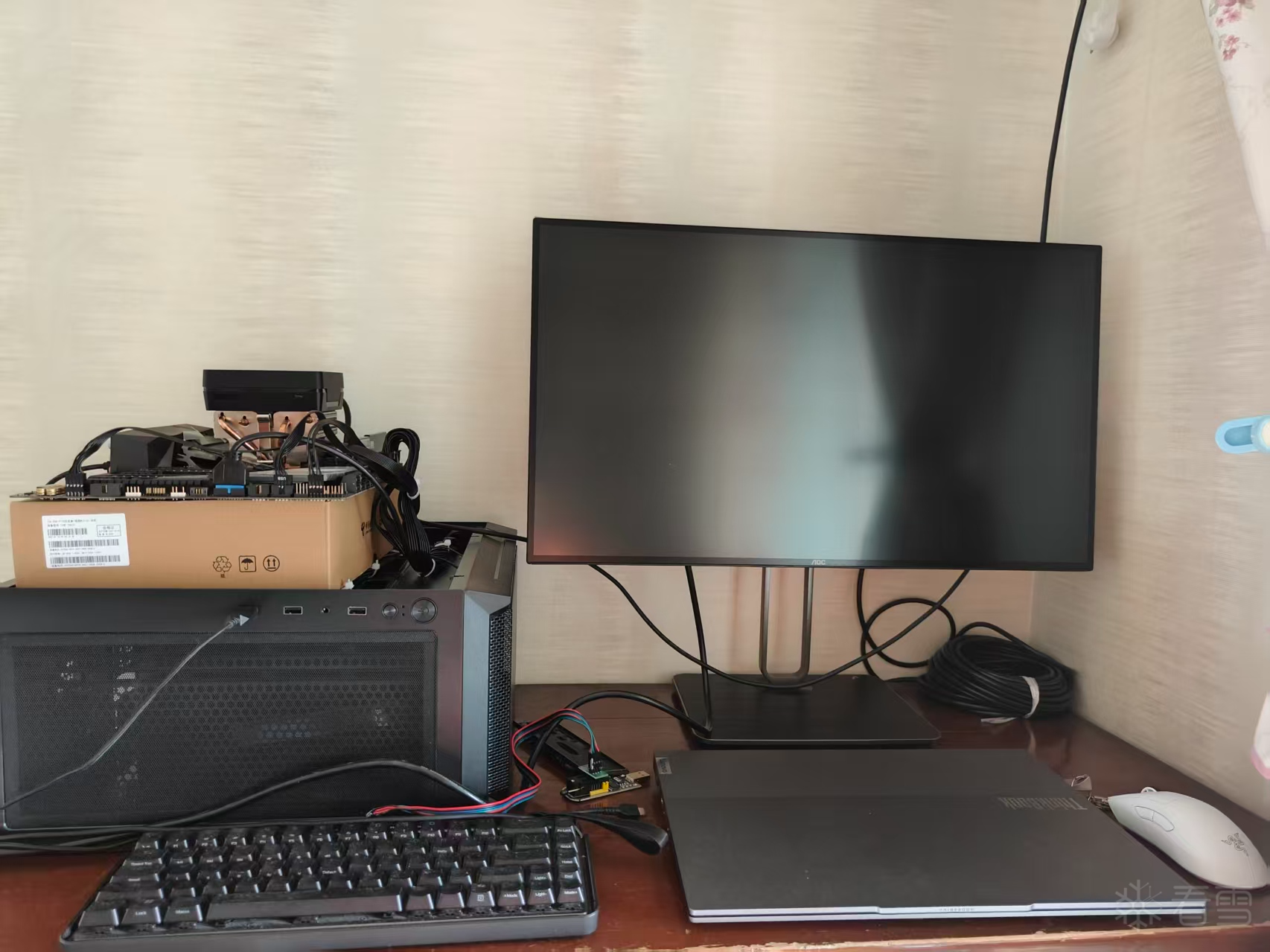

展示一下我的硬件平台实验台：

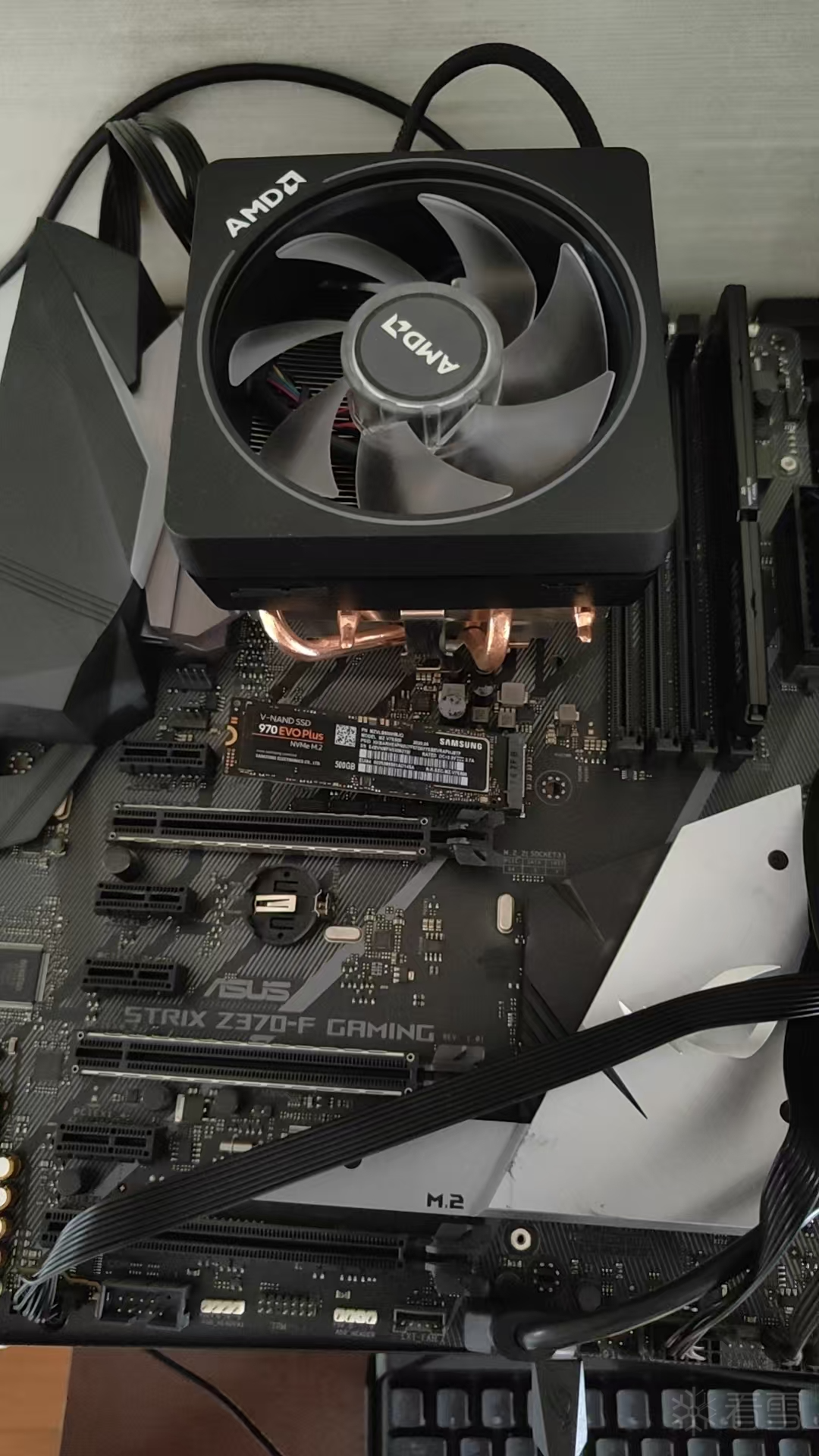

AMD散热器散热Intel CPU HHH:

抬起拉杆把转接器按照顺序插入最后压下压杆就行了，非常简单。

首先我们需要找到SPI芯片，并且Dump当前Bios中的数据。

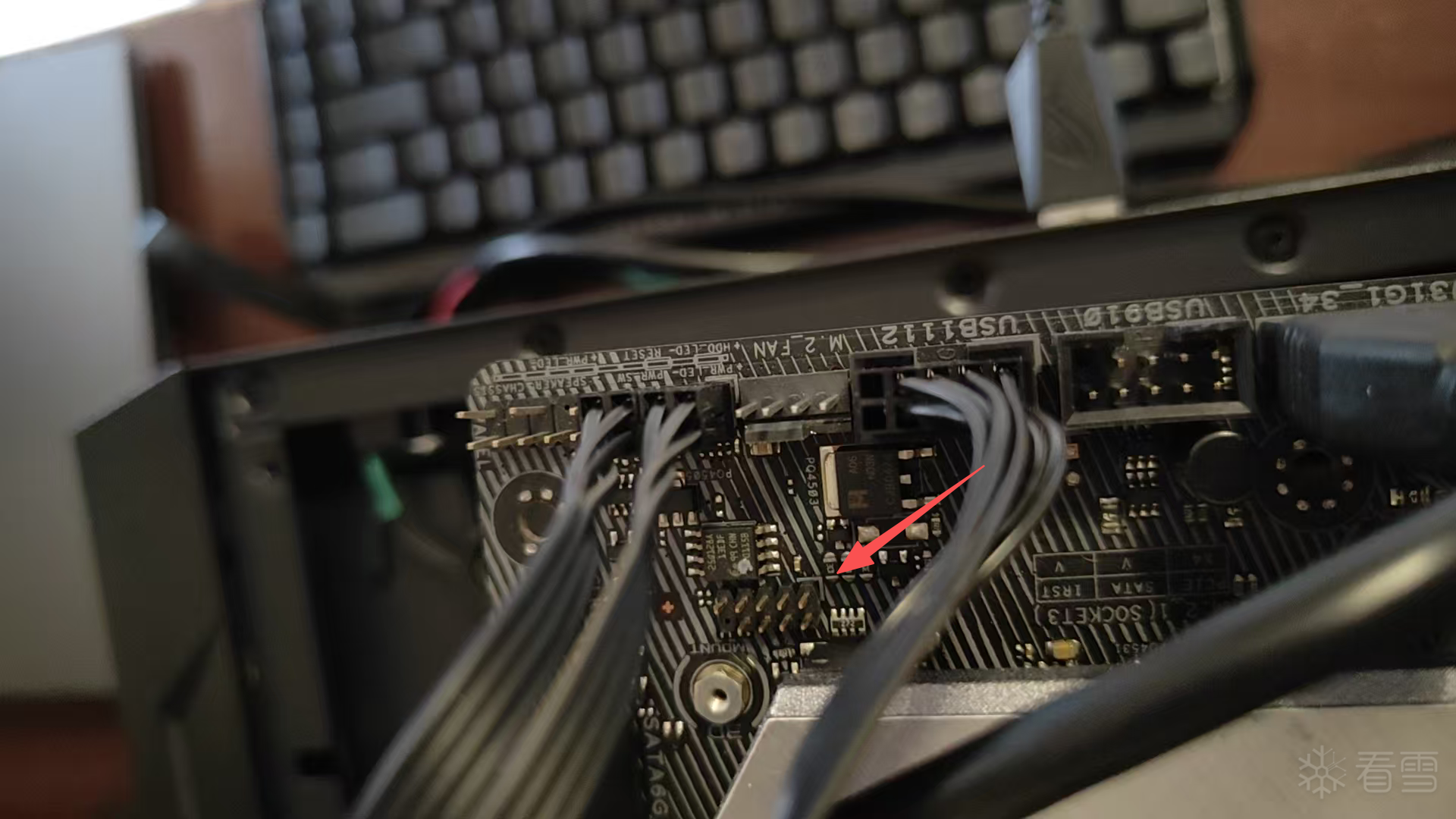

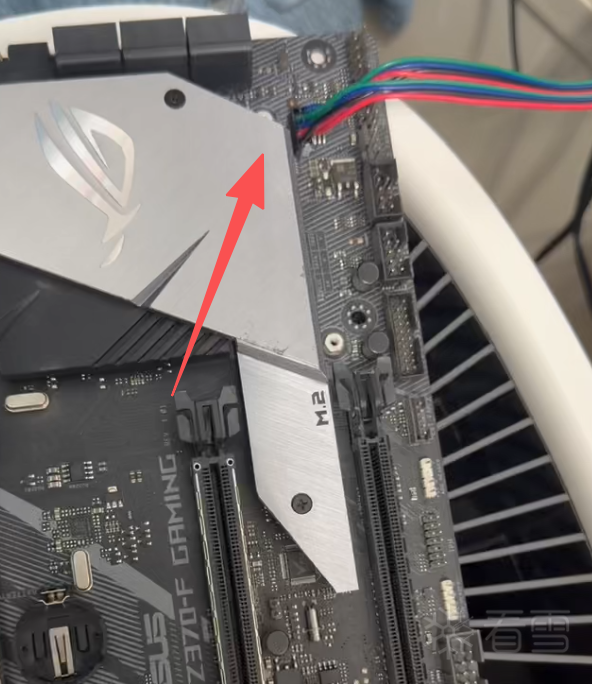

这里需要注意的是，如果是华硕的主板是自带8PING接口的，所以可以直接使用转8Pin线来dump。如果是其他匹配则需要夹子夹在主板上。华硕主板接口顺序0号位是有一个白色角的，这一点要注意别接反了烧。

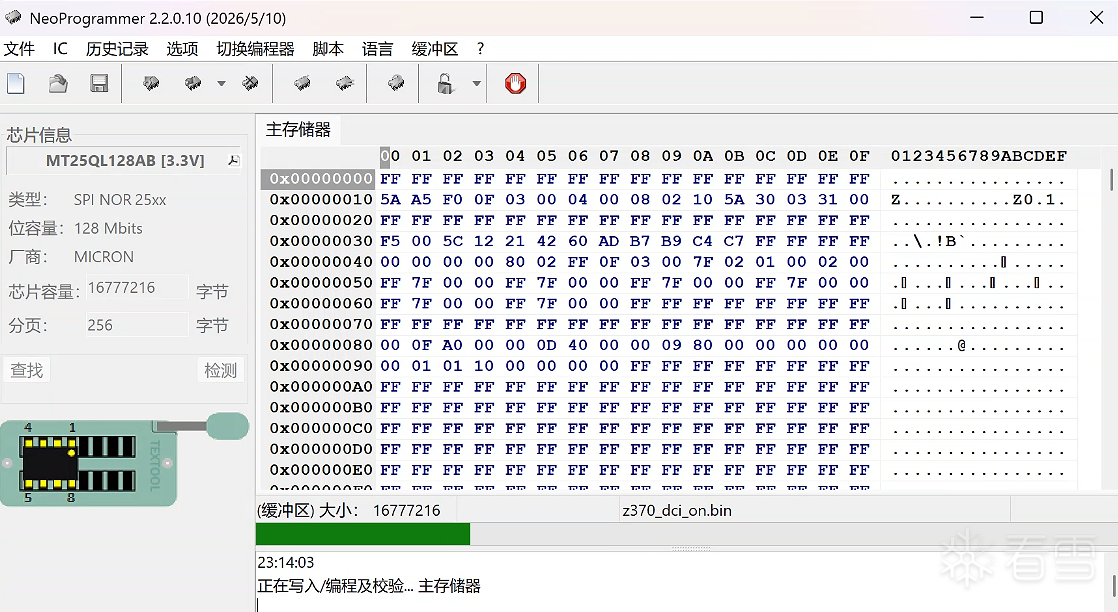

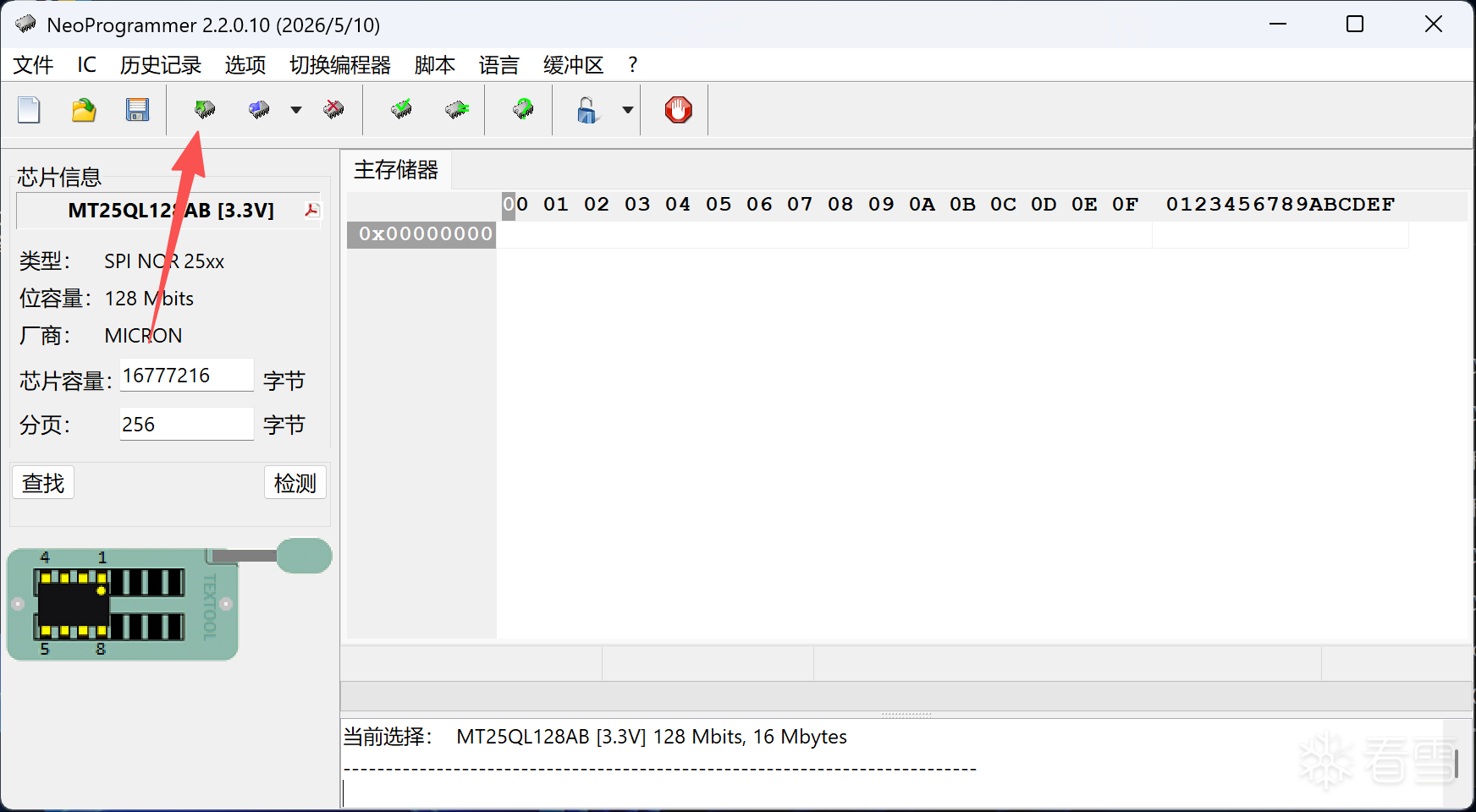

使用我们的NeoProgrammer工具Dump下来我们的文件

点击这个位置进行时保存就可以保存

首先我们需要对dump数据进行解包，并且拿到我们的bios分区。在主板中并没有开启DCI接口的选项，所以我们需要通过魔改Bios来做到。
首先根据 Intel SPI Flash 规范可以写一个检查脚本。规范可以查询文档：Intel® 100 Series and Intel® C230
Series Chipset Family Platform Controller Hub (PCH)。这里我用AI和我自己写的PDF MCP 让AI扫描了一下快速了解了一下内存布局。

整理一下就如上表格，主要有魔术字段和FLMAP0偏移以及Region Table组成。有这些才能把Bios从Bin中切出来。
解析一下拷贝出来的固件：

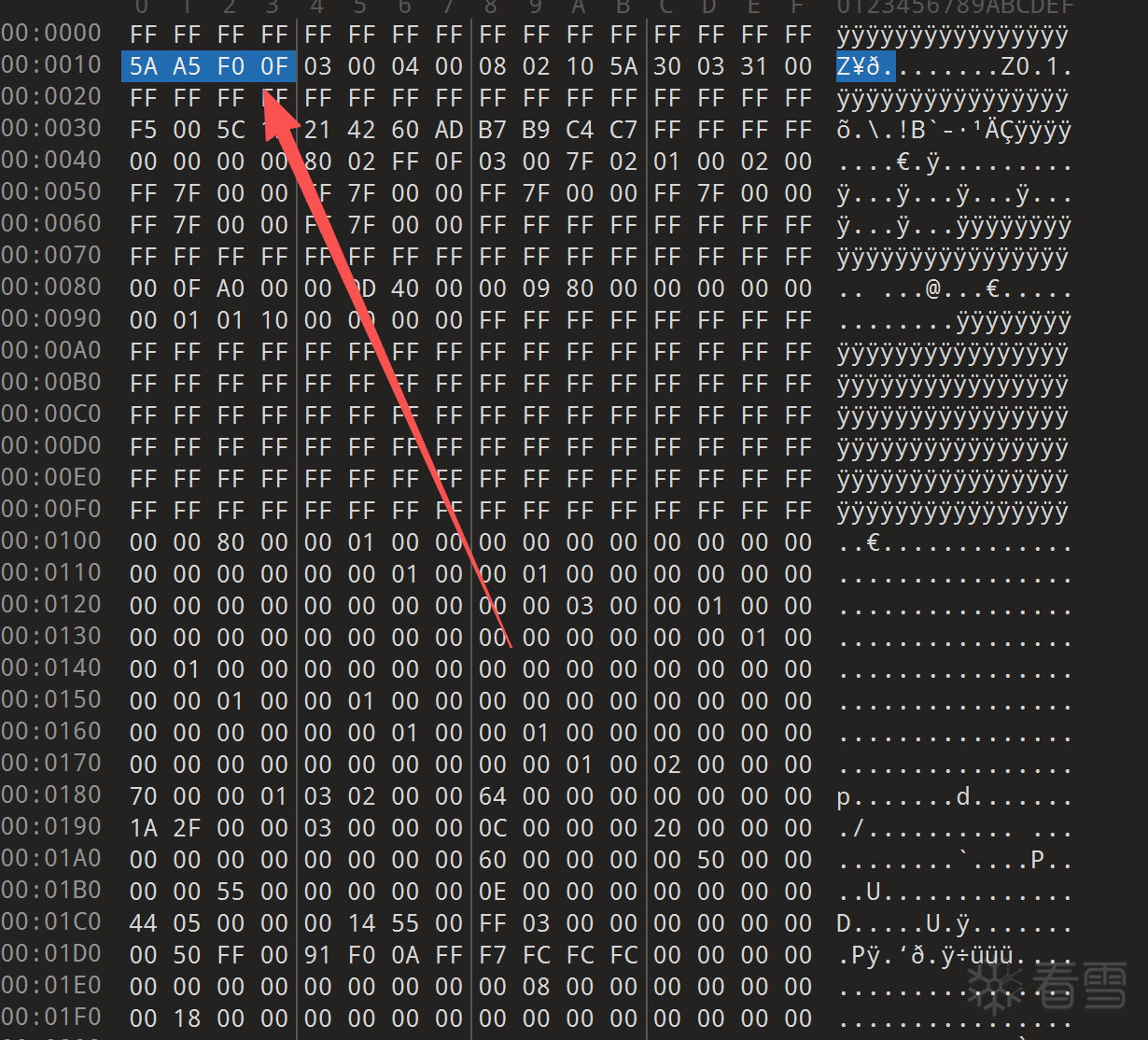

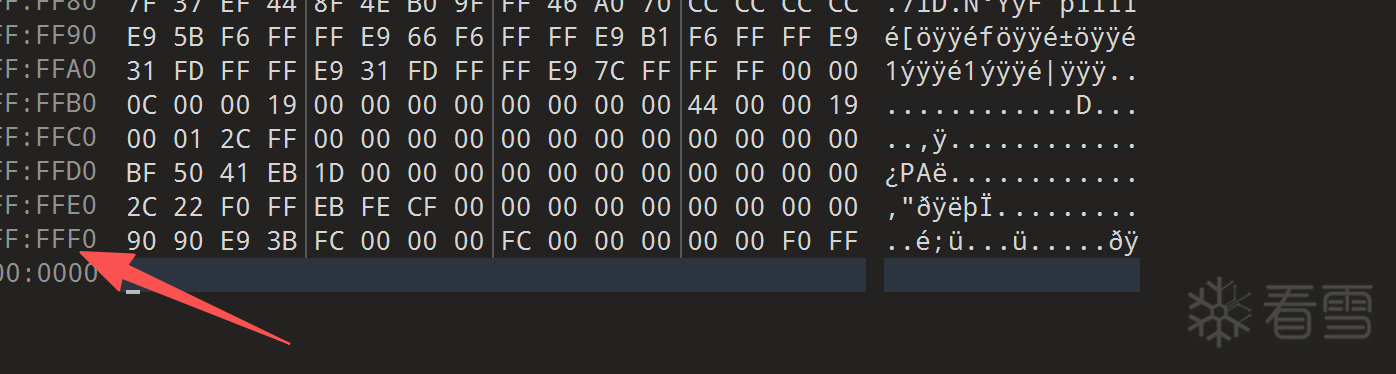

魔术字：

FLMAP0：

说一下如何解析：

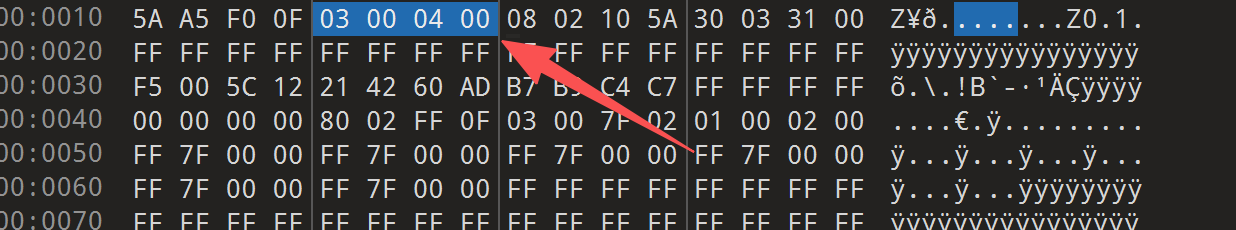

注意这个04实际上就是Offset指向 Region Table表。算法就是 0x04 << 4 = 0x40

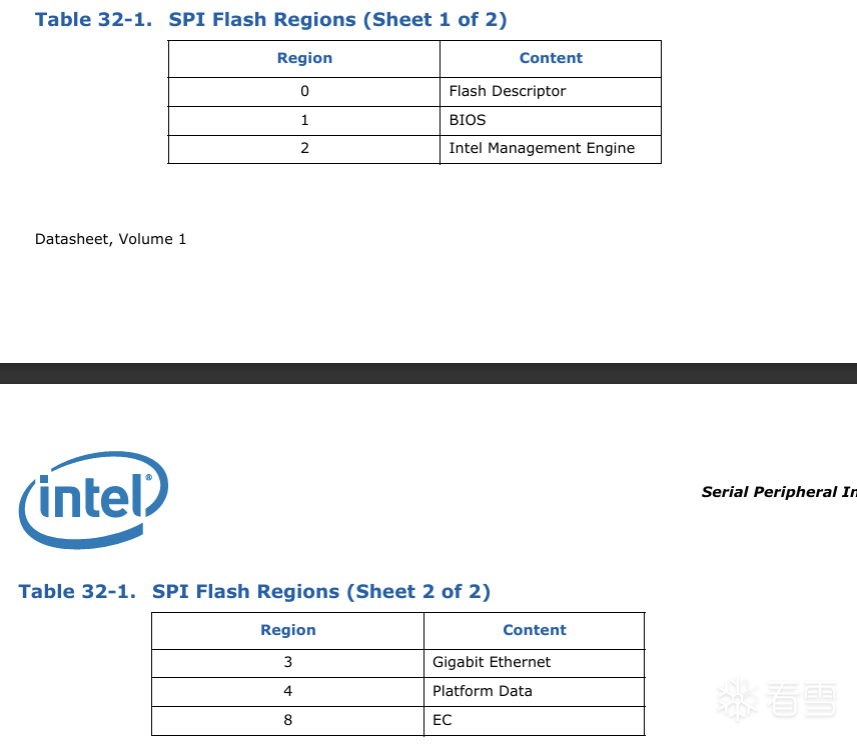

根据顺序来说第一个是FD，从00开始，第二个是Bios区域，第三个是ME, 第四个是GbE。在白皮书中可以找到对应的解释：

Region Table 解析规则如下：

所以地址就是0X280000，范围是 0XFFFFFF：

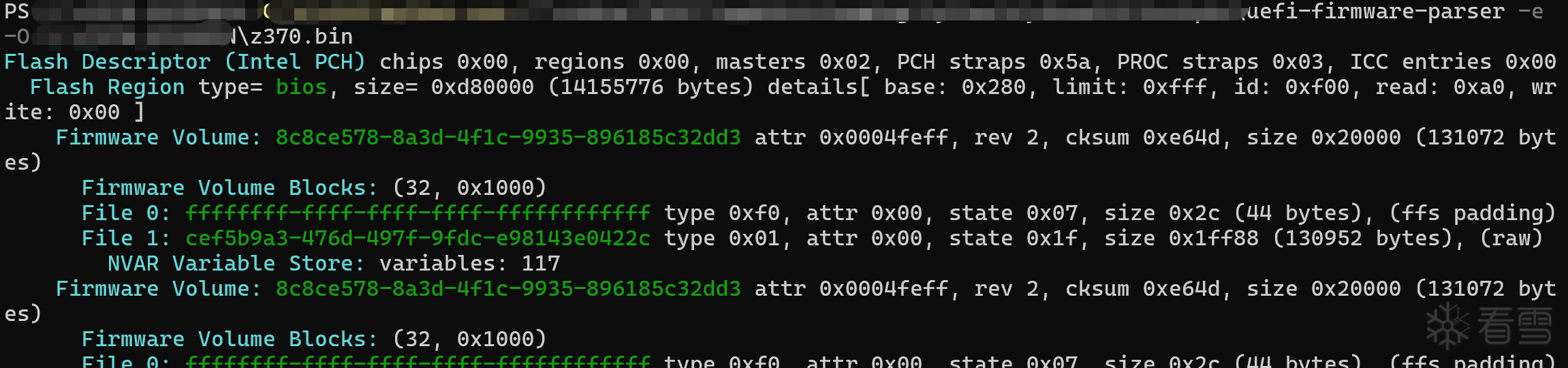

接下来使用 uefi-firmware-parser 将 我们的固件进行解包，注意是整个固件，不需要手动切块：

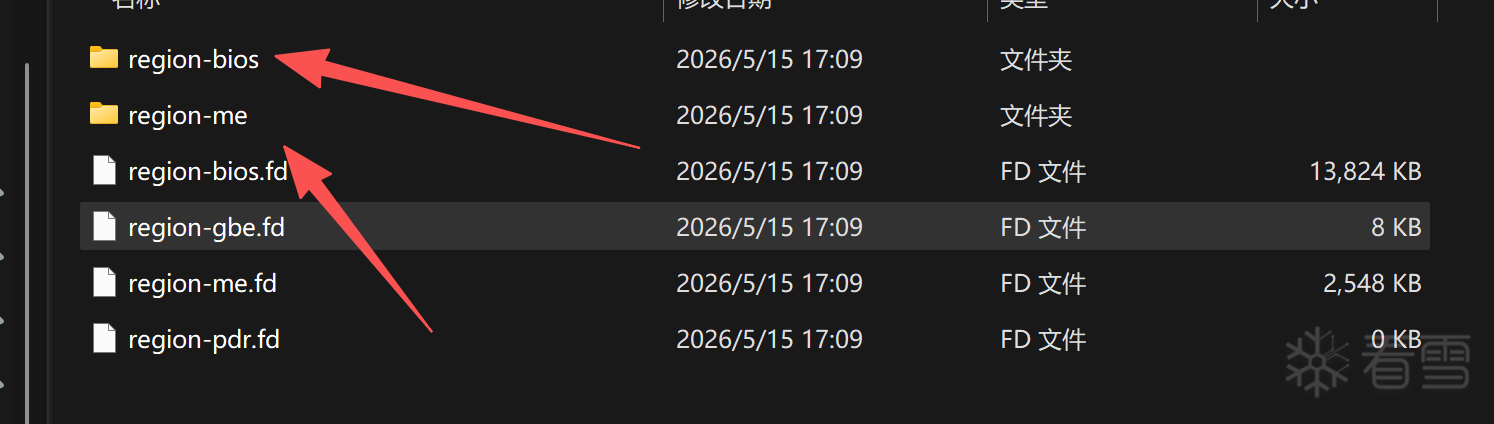

ME和Bios区：

FFS介绍：

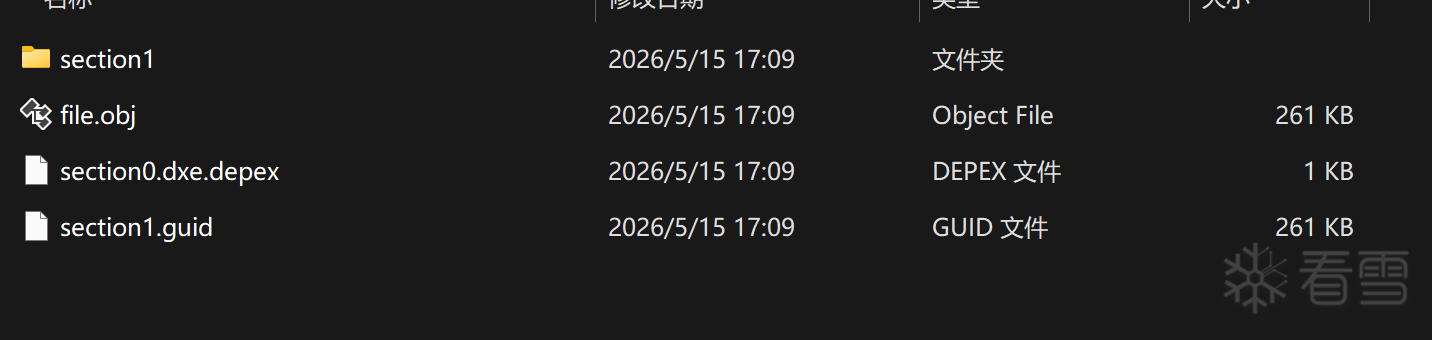

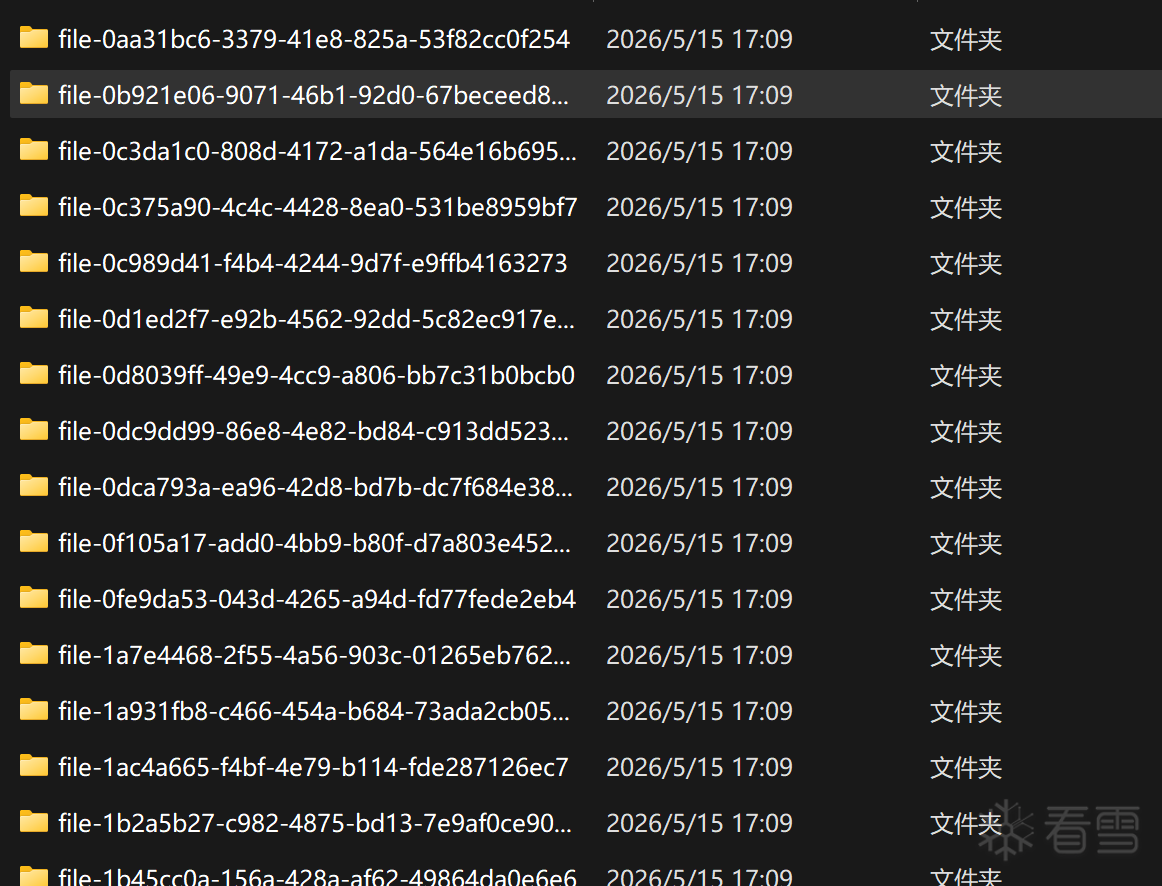

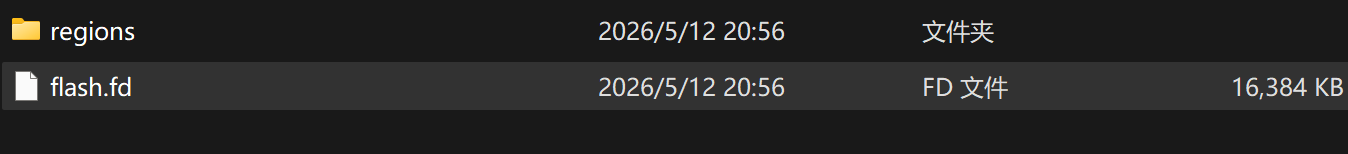

解包出来就是这个：

FFS的命名是GUID标注，也就是不同厂家里面的GUID都是一样的属于标准了。FFS说白了就是Bios的各种模块的标准，主板厂太多了，标准必须要统一。
899407d7-99fe-43d8-9a21-79ec328cac21 这个GUID 是 AMI Setup FFS的，我们需要的DCI的选项就在这个里面。
AMI FFS结构如下：

FFS 里有 2 个 section：

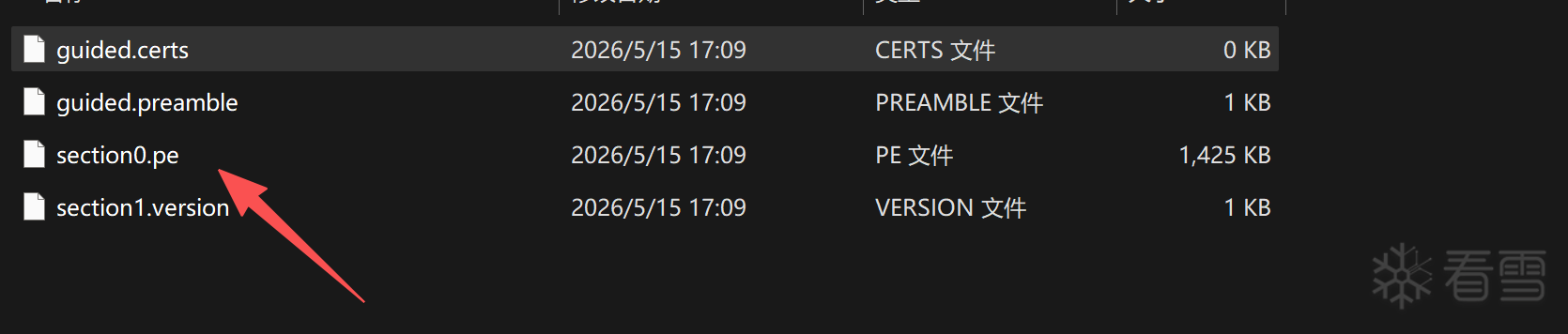

核心实际上就是这个：section0.pe

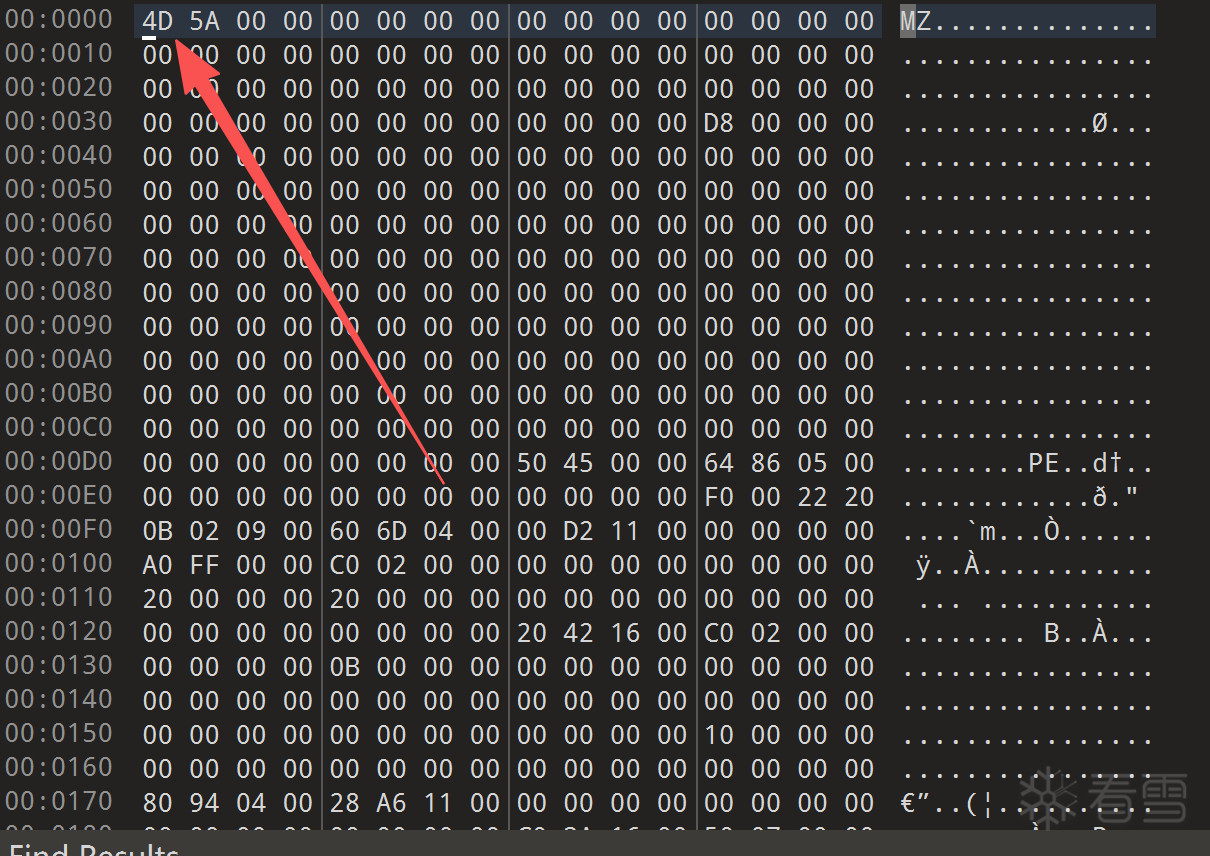

标准的4D5A PE头。

我们的核心就是解析 String Package 和 Forms Package 并且将他们映射起来，就能找到我们想要的开关。
解析所有字符串找到和DCI有关系的字符串：
这里就让Ai给我写了一个解析脚本：

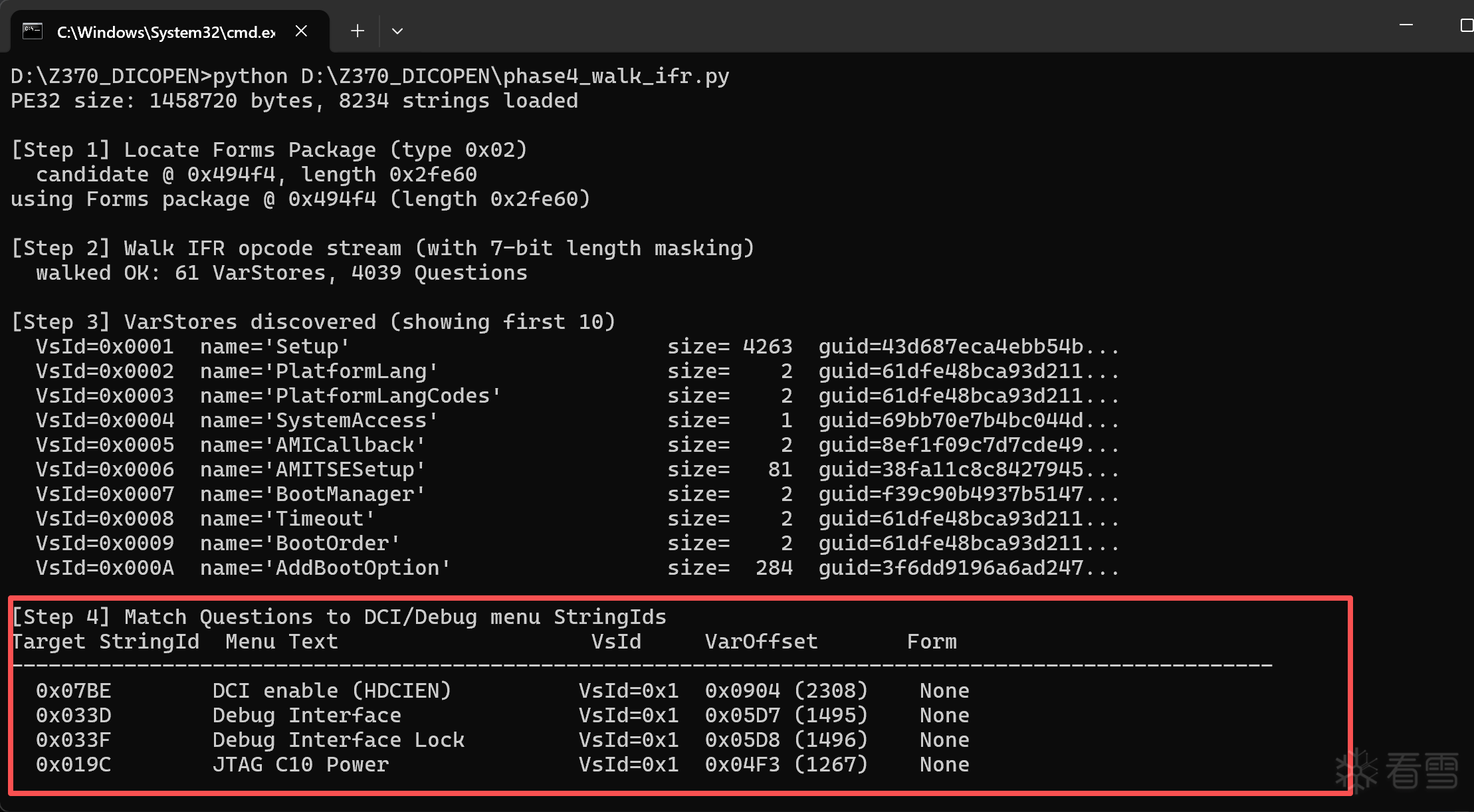

找到对应的dci的偏移值：

具体如何解析的可以看代码。
接下来就需要找到 0x904 在哪，这个解析出来的不是 文件office，是NVRAM容器格式的偏移。
NVRAM 容器的Guid是： cef5b9a3-476d-497f-9fdc-e98143e0422c。而我们需要修改的是他出厂的默认设置：

首先需要解析 AMI NVAR 的私有格式。好在通过Ai搜寻 UEFITool 源码中是有参考的。这里写了一个脚本来寻找并且Patch一下：

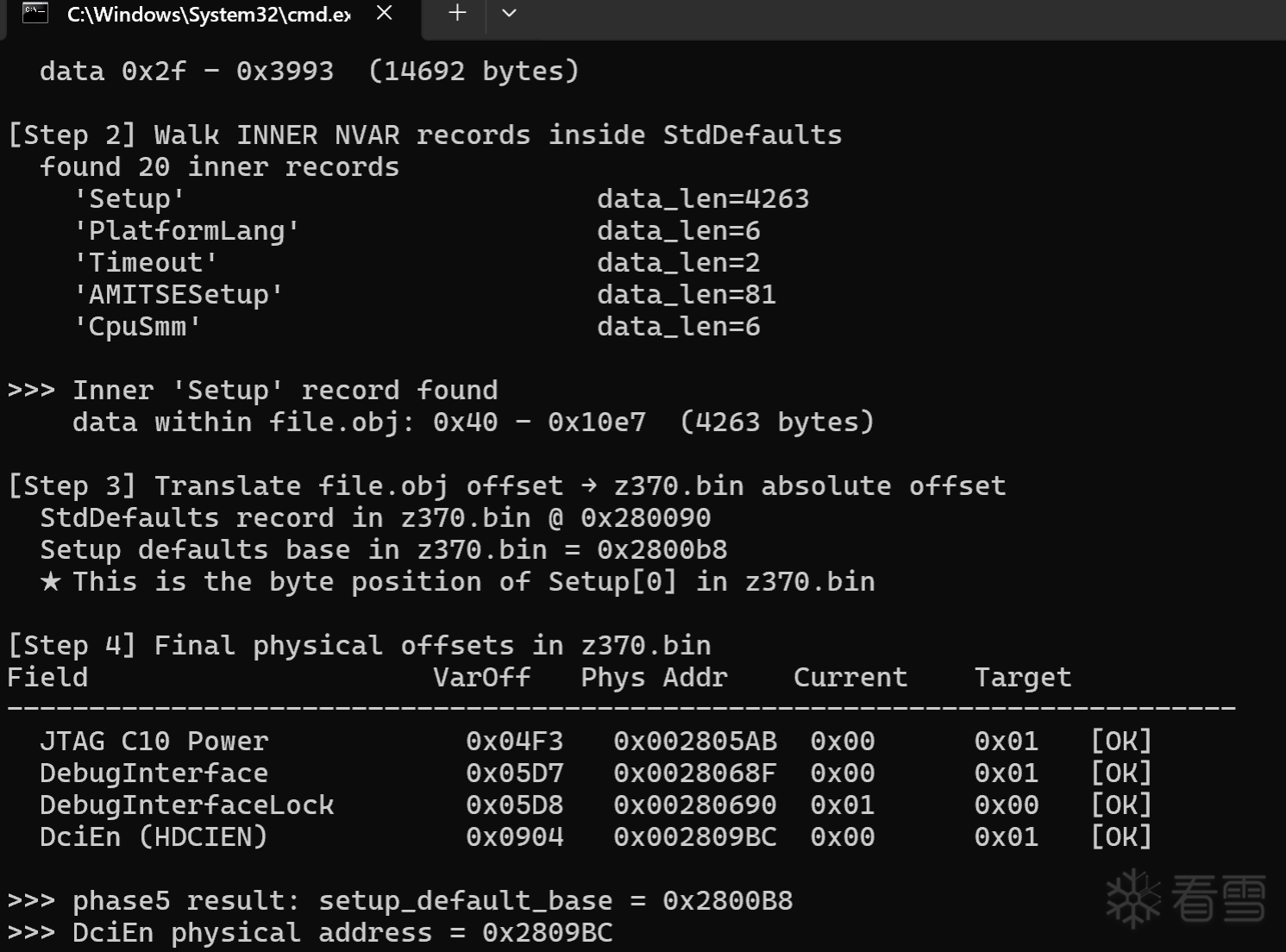

解析代码如下：

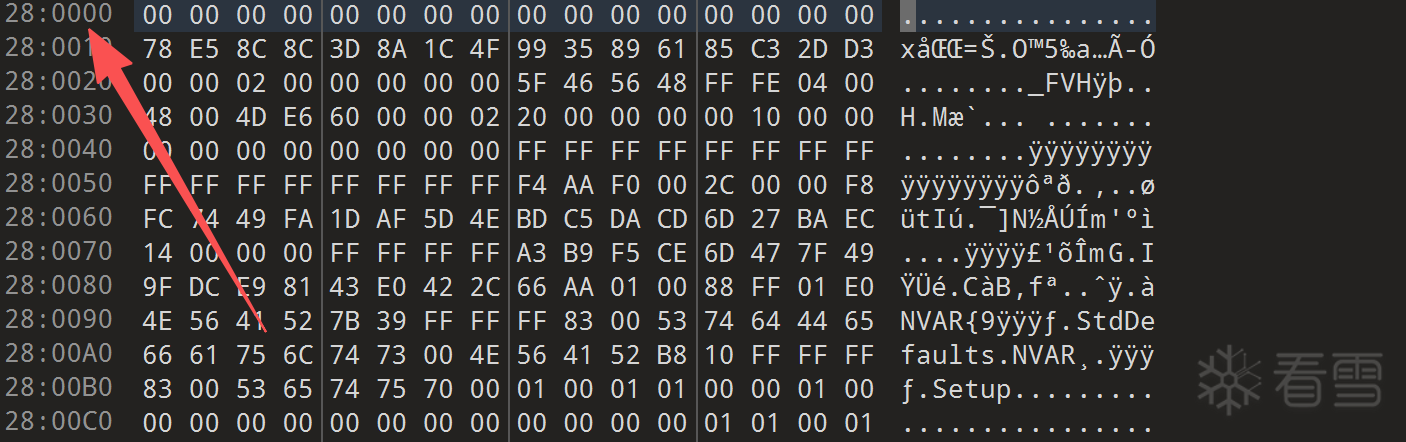

这里已经解析并且计算出真实的偏移是多少，由于NVRAM 容器是没有被压缩，就可以在对应文件中进行patch就完事了这里具体不展开了。
接下来就是刷入固件然后启动。到现在为止，我们才有资格调试ME.在KAOKAO中由于他那个设备是默认就开启了这些接口所以不需要任何Patch技术就可以解锁了。
刷入：

两个方案：

因为uefi-firmware-parser 解包出来得缺少body（说白了切得时候少切了内容，这也是我遇到的一个坑）。我们需要使用UEFIExtract 进行解包：

body本身是压缩算法处理过的，这里写一个解密脚本用来解密一下body，代码如下：

字典参考：e67K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6H3N6s2u0W2M7$3g2S2M7X3y4Z5i4K6u0r3N6h3&6y4c8e0p5I4 这个项目。
